U442DOCK5DGY - Adaptateur réseau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil USB-C avec adaptateur réseau
Marque	Tripp Lite
Modèle	U442-DOCK5D-GY
Connecteurs d'entrée	1 port USB-C (femelle) pour hôte et alimentation PD
Connecteurs de sortie	3 ports USB-A 3.2 Gen 1, 1 port USB-C (femelle), 1 port HDMI, 1 port RJ45, 1 emplacement Micro SD, 1 emplacement SD/MMC
Résolution vidéo maximale	4096 x 2160 à 30 Hz 4:4:4 via HDMI
Vitesse Ethernet	10/100/1000 Mbps (Gigabit)
Débit des ports USB	Jusqu'à 5 Gbit/s (USB 3.2 Gen 1)
Alimentation d'entrée (PD)	Jusqu'à 20 V, 5 A (100 W)
Charge sortie USB-A	Port dédié : 5 V / 1,5 A ; total 10 W (avec chargeur PD 3.0)
Compatibilité	Ordinateur avec port USB-C ou Thunderbolt 3 supportant DisplayPort Alternate Mode
Fonctions principales	Transfert de données, charge, vidéo HDMI, réseau Ethernet, lecteur de cartes mémoire
Système d'exploitation requis	Plug-and-Play, aucun pilote nécessaire
Wake-on-LAN	Oui
Économie d'énergie Ethernet	Conforme IEEE 802.3az
Câble inclus	Câble USB-C vers USB-C 3.2 Gen 1 (M/M), 3 pi (0,9 m)
Accessoires optionnels	Câbles HDMI, adaptateur HDMI-DVI, câbles réseau Cat6, câbles USB-C 5 A
Température de fonctionnement	0 °C à 45 °C
Humidité de fonctionnement	10 % à 85 % HR sans condensation
Garantie	3 ans limitée

FOIRE AUX QUESTIONS - U442DOCK5DGY Tripp Lite

Comment connecter un moniteur HDMI ?

Utilisez un câble HDMI pour relier le port HDMI de la station d'accueil au port HDMI de votre moniteur. La résolution maximale supportée est de 4096 x 2160 à 30 Hz en 4:4:4.

Puis-je charger mon ordinateur portable via la station d'accueil ?

Oui, connectez un chargeur USB-C PD compatible (jusqu'à 100 W) au port USB-C de la station. La station transmet l'alimentation à l'ordinateur hôte tout en alimentant ses propres ports.

Quelle est la vitesse de connexion Ethernet ?

Le port RJ45 prend en charge des vitesses de réseau réelles 10/100/1000 Mbps (Gigabit).

Puis-je utiliser un moniteur DVI ?

Oui, via un adaptateur HDMI vers DVI (vendu séparément). La station ne dispose pas de port DVI natif.

Comment insérer une carte mémoire ?

Insérez une carte Micro SD ou SD/MMC dans l'emplacement correspondant sur le côté de la station. Les cartes sont accessibles comme un lecteur externe.

Mon ordinateur ne détecte pas la station, que faire ?

Vérifiez que votre ordinateur dispose d'un port USB-C ou Thunderbolt 3 supportant le mode alternatif DisplayPort. Assurez-vous que le câble USB-C est correctement branché et que la station est alimentée si nécessaire.

La station supporte-t-elle le Wake-on-LAN ?

Oui, la station prend en charge la fonction Wake-on-LAN via le port Ethernet.

Quels câbles sont fournis dans l'emballage ?

L'emballage contient un câble USB-C vers USB-C 3.2 Gen 1 (M/M) de 3 pieds (0,9 m) et un manuel d'utilisation.

Quelle est la durée de la garantie ?

La station d'accueil bénéficie d'une garantie limitée de 3 ans contre les défauts de matériaux et de fabrication.

Puis-je utiliser des câbles USB-C plus longs ?

Oui, des câbles USB-C certifiés 5 A de 3 pieds (0,9 m) sont recommandés (modèles U420-003-5A, U420-003-G2-5A ou U420-C03-G2-5A).

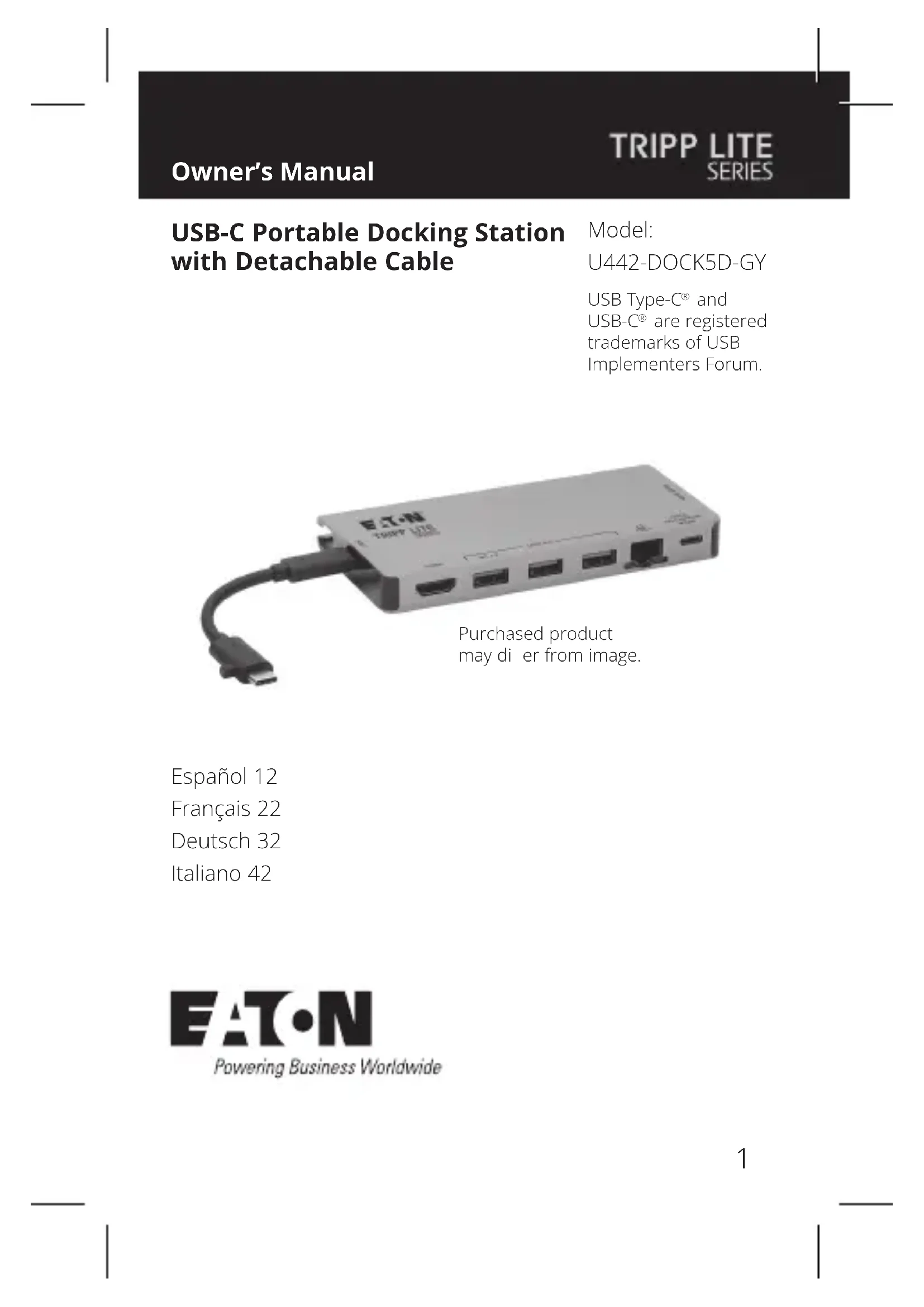

MODE D'EMPLOI U442DOCK5DGY Tripp Lite

Station d'accueil portable usb-c avec câble détachable

Modèle: U442-DOCK5D-GY

USB Type-C et USB-C sont des marques déposées de USB Implementers Forum.

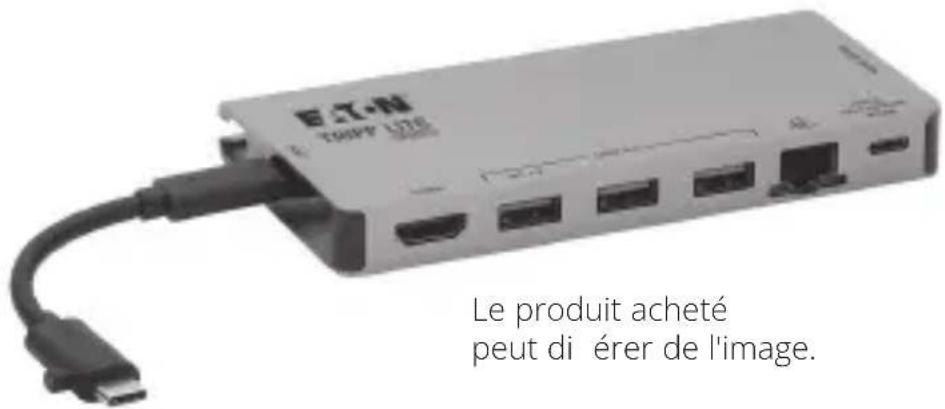

Le produit acheté peut différer de l'image.

Caractéristiques du produit

• Prend en charge le mode alternatif DisplayPort pour connecter un moniteur HDMI via un port USB-C ou Thunderbolt™ 3.
• Prend en charge la connexion d'un moniteur DVI via un adaptateur HDMI vers DVI (voir Accessoires en option pour plus d'informations).
• Le port HDMI prend en charge des résolutions vidéo de 4096 x 2160 30 Hz 4:4:4.
• Le port Ethernet prend en charge des vitesses de réseau réelles de 10/100/1000 Mbit/s.
• Les ports de données USB-A et Type-C prennant en charge des débits de transfert de données allant jusqu'à 5 Gbit/s.
• Tous les ports USB 3.2 Gen 1 prennant en charge les données et la charge.
• Le port USB 5 V/1,5 A dédié permet de recharger rapidement les appareils mobiles (lorsqu'il est connecté à une alimentation).
• Le port de périphérique USB-C prend en charge les données et la charge Power Delivery (PD) avec une entrée d'alimentation allant jusqu'à 20 V 5 A (100 W).
• 5 V 2 A (10 W) de puissance dédiée aux ports USB-A lorsqu'ils sont connectés à un chargeur compatible PD 3.0*.
• Les emplacements de carte mémoire Micro SD et SD/MMC permettent l'accès à une mémoire externe par le port USB-C ou Thunderbolt 3.

Caractéristiques du produit

• Prend en charge PD 3.0 Fast Role Swap pour maintenir la connexion des données et de l'alimentation lors du retrait de l'alimentation de charge.
• Reprend automatiquement le fonctionnement à partir du mode hibernation et du mode de suspension.
• Conforme à la norme IEEE 802.3az (Ethernet économe en énergie).
• Prend en charge les opérations duplex intégral et semi-duplex.
• Prend en charge la fonction Wake-on-LAN.
• Conception portable, alimentée par bus, avec rangement intégré pour le câble détachable (inclus).
• Plug-and-Play ; pas besoin de logiciels ou de pilotes.

Lorsqu'aucune alimentation n'est connectée, la sortie des ports USB-A dépend de la source connectée.

Configuration système requise

• Ordinateur avec port USB-C ou Thunderbolt 3 prenant en charge le mode Alternate DisplayPort.
• Moniteur DVI ou HDMI
• Réseau Ethernet avec des vitesses allant jusqu'à 10/100/1000 Mbit/s

Nécessite un adaptateur (voir Accessoires en option pour plus d'informations)

Contenu de l'emballage

U442-DOCK5D-GY - Câble USB-C USB 3.2 Gen 1 (M/M), 3 pi - Manuel d'utilisation

Accessoires en option

• Câbles de brassage anti-coupure Cat6 Gigabit de la série N201
• Câbles adaptateurs HDMI vers DVI de la série P566
• Câbles HDMI haute vitesse de la série P568
• Câbles USB 3.2 A/B de la série U322
• Câbles Micro-B USB 3.2 de la série U326
• Câble USB-C USB 3.2 Gen 1 (M/M) U420-003-5A, 3 pi (0,9 m)
• Câble USB-C USB 3.2 Gen 2 (M/M) U420-003-G2-5A, 3 pi (0,9 m)
• Câble USB-C certifié IF USB 3.2 Gen 2 (M/M) U420-C03-G2-5A, 3 pi (0,9 m)

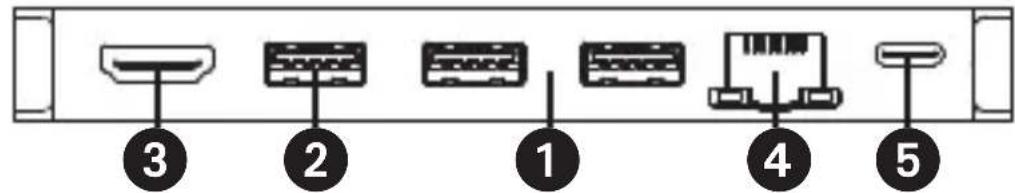

Côté 2

1 Ports USB 3.2 Gen 1 (femelle) - Permettent de connecter jusqu'à 2 périphériques USB pour la charge ou le transfert de données. Port USB 3.2 Gen 1 (femelle) - Prend en charge jusqu'à 5 V/1,5 A pour les appareils gourmands en énergie. Port HDMI (femelle) - Permet de connecter un moniteur HDMI. Port RJ45 (femelle) - Permet la connexion à un réseau 10/100/1000 Mbit/s. - Permet de connecter votre appareil à un chargeur PD USB-C pour la charge ou le transfert de données. Port hôte USB-C (femelle) - Permet de connecter votre ordinateur portable ou ordinateur compatible USB Type-C. Emplacement pour carte mémoire SD/MMC - Permet de connecter une carte mémoire SD/MMC. Emplacement pour carte mémoire Micro SD - Permet de connecter une carte mémoire Micro SD.

Remarque:

• Lorsque le port USB-C est connecté à une source d'alimentation, une puissance de 15 W est dédiée à la station d'accueil et aux autres appareils. Le reste est utilisé pour charger l'appareil connecté.
• Voir la section Accessoires en option pour les câbles suggérés.
• En cas de perte ou d'égarément du câble USB détachable, un câble USB-C vers USB-C 5 A de 3 pieds (tel que les câbles U420-003-5A, U420-003-G2-5A ou U420-C03-G2-5A) peut être trouvé sur TrippLite. Eaton. com.
• Lorsque l'appareil est connecté au port USB-C de votre ordinateur et à un réseau à l'aide d'un câble Cat5e/6, une connexion réseau est établie automatiquement. Si aucune connexion n'est établie, vous pouvez en établir une manuellement en allant dans les paramètres de réseau de votre ordinateur. Par exemple, si vous utilisez un Mac, vous devrez naviguer jusqu'à l'icône « Réseau » qui se trouve dans les Préférences système, cliquer sur le bouton « M'assister » pour accéder à l'assistant de configuration du réseau, puis suivre les instructions pour établir une connexion.
• À l'aide du câble 5 A USB-C USB 3.2 Gen 1 fourni, connectez le port hôte USB-C de la station d'accueil au port USB-C ou Thunderbolt 3 de votre ordinateur portable, tablette ou autre appareil.
• À l'aide d'un cable HDMI (tel que les cables HDMI haute vitesse de la série P568), connectez le port HDMI de la station d'accueil au port HDMI d'un moniteur.

Installation

1. Connectez jusqu'à trois périphériques USB aux ports du hub USB-A de la station d'accueil pour le transfert de données ou la charge.
2. Connectez un périphérique USB Type-C au port Type-C de la station d'accueil pour le transfert de données ou la charge.
3. À l'aide d'un câble UTP, connectez le port RJ45 de l'adaptateur à un réseau.
4. Insérez une carte Micro SD et/ou SD/MMC dans l'emplacement correspondant pour accéder à la mémoire externe.

Caractéristiques

Connecteurs-Entrée
USB USB-C (femelle)
Connecteurs-Sortinge
USB-A: (x3) USB 3.2	Gen 1 (femelle)
Charge et transfert de données par USB PD	USB-C (femelle)
Ethernet 10/100/1000	RJ45 (femelle)
HDMI HDMI (femelle)
Emplacements pour cartes mémoire	Micro SD et SD/MMC
Environnement
Température de fonctionnement	0 °C à 45 °C (32 °F à 113 °F)
Taux d'humidité en fonctionnement	10 % à 85 % HR, sans condensation
Température de stockage	-10 °C à 70 °C (14 °F à 158 °F)
Humidité de stockage	5 % à 90 % HR, sans condensation
Exigences en matière d'alimentation
Port de charge USB-C	Prend en charge jusqu'à 20 V 5 A (100 W) en entrée

Garantie limitée de 3 ans

Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite. Eaton. com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRESENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS DES GARANTS DE QUALITÉ MARCHANDE ET DE VOCATION À UN BUT PARTICULARIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, la ou les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à l'acquéréur.

SAUF DANS LES CAS PREVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, ACCESSOIRES OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI NOUS AVONS ETÉ INFORMÉS DE LA POSSIBILITE DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Informations sur la conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d’équipements électriques et électroniques (DEEE) et des réglementations d’application, lorsqu’un consommateur achète un équipement électrique ou électronique neuf auprès d’Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de cet équipement dans des applications de survie où une défaillance de cet équipement peut raisonnablement provoquer la défaillance de l'opération de survie ou affecter de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis.
