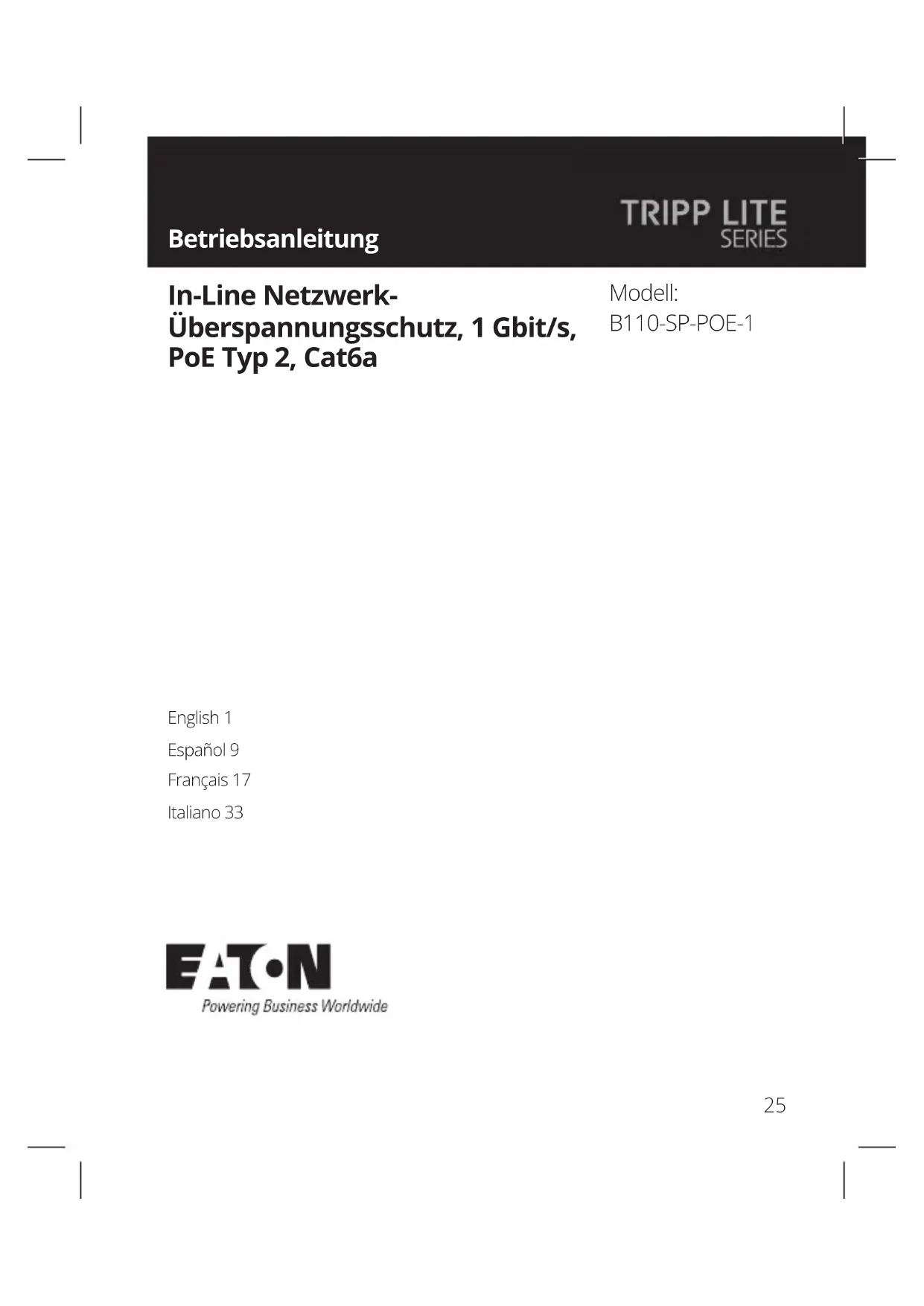

BEDIENUNGSANLEITUNG B110SPPOE1 Tripp Lite

In-Line Netzwerk- Überspannungsschutz, 1 Gbit/s, PoE Typ 2, Cat6a

Modell: B110-SP-POE-1

English 1

Español 9

Français 17

Italiano 33

Im Lieferumfang enthalten

• B110-SP-POE-1 1 Gbit/s In-Line Netzwerk-Überspannungsschutz
- Erdungskabel
• Montageschrauben (4 St.)
- Schraubdübel (4 St.)
• Schraube für Erdungskabel
- Quick Start Guide

Produktmerkmale

• Schützt die Ein- und Ausgänge Ihrer Netzwerkgeräte vor elektrostatischen Entladungen (ESD), Überspannungen und Kabelentladungen
• Erfüllt die folgenden IEC-Vorschriften:
  • IEC 61000-4-2: Kontaktentladung (±8 kV), Luftentladung (±15 kV)
  • IEC 61000-4-5 (Blitzschlag) 1 kV (8/20 μs)
  • IEC 61000-4-4 (EFT) 2 kV
• Einfache Verbindung zwischen Netzwerkquelle und dem Gerät über ein Cat5/5e/6/6a/8-Standardkabel
  • Die schnelle Reaktionszeit unter 1 ns hilft, Schäden durch Blitzschlag/Stromstöße zu vermeiden
• Unterstützt die Funktion PoE (Power over Ethernet) bei Datenübertragungsgeschwindigkeiten von bis zu 1 Gbit/s
• Einfache, sofortige Installation: Plug-and-Play-Betrieb, keine Software erforderlich

Produktmerkmale

• Unterstützt einen Abstand zwischen dem B110-SP-POE-1 und dem Gerät von bis zu 100 m (330 ft.)
• Konform mit dem Federal Trade Agreements Act (TAA) für den GSA-Schedule (General Services Administration Schedule) und andere Bundesbeschaffungsverträge

Installation

Hinweis: Die folgenden Anleitung setzt voraus, dass derzeit zwei Netzwerkgeräte miteinander verbunden sind.

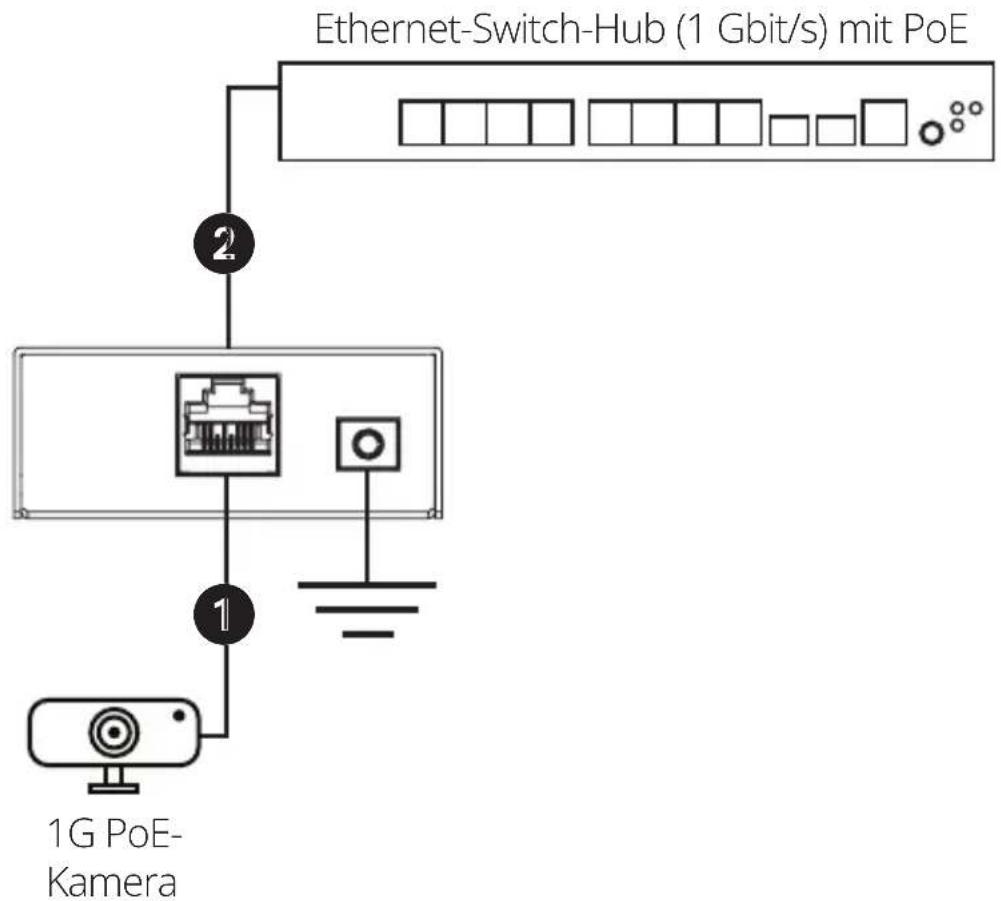

Schutz für ein einzelnes Gerät:

1. Trennen Sie das installierte Patch-Kabel von dem zu schützenden Gerät und verbinden Sie es mit dem „Kabelende“ des In-Line 1G Netzwerk-Überspannungsschutzes.
2. Schließen Sie das zu schützende Gerät mit einem vom Benutzer bereitgestellten Cat5/5e/6/6a/8-Patch-Kabel an das „Geräteende“ des In-Line 1G Netzwerk-Überspannungsschutzes an.
   Hinweis: Für eine optimale Schutzleistung sollte das Patch-Kabel zwischen dem „Geräteende“ am B110-SP-POE-1 und dem zu schützenden Gerät nicht länger als 100 m (330 ft.) sein. Empfohlen werden Cat6a-Snagless Patchkabel der Serie N261 von Eaton.
3. Schließen Sie das Erdungskabel an den In-Line 1G-Netzwerk-Überspannungsschutz und dann an den Masseanschluss an.

Installation

B110-SP-POE-1

① Bis zu 5 m (15 ft.) Cat6a-Kabel
② Bis zu 330 ft. (100 m) Cat6a-Kabel

Installation

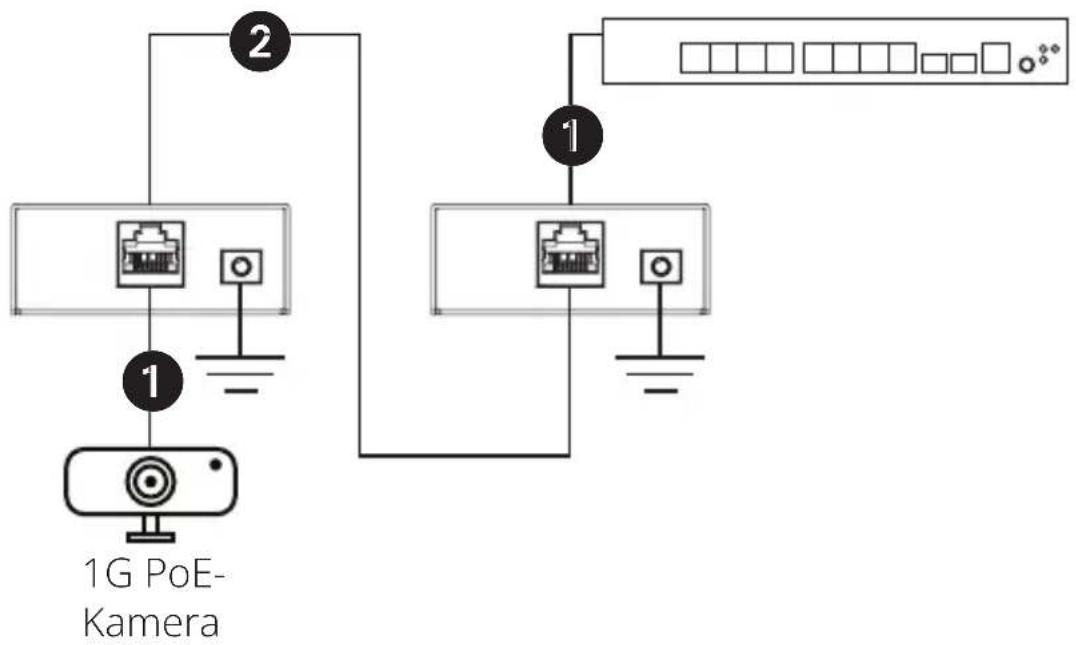

Schutz mehrerer Geräte:

Hinweis: Die maximale Entfernung zwischen zwei In-Line 1G-Netzwerk-Überspannungsschutzgeräten beträgt 73 m (240 ft.).

1. Trennen Sie die installierten Patchkabel von den beiden zu schützenden Geräten.
2. Schließen Sie einen B110-SP-POE-1 an jedes Ende des zuvor deinstallierten Patch-Kabels an und stellen Sie sicher, dass beide Enden des Patch-Kabels mit dem „Kabelende“ verbunden sind.
3. Schließen Sie das „Geräteende“ eines jeden Überspannungsschutzes mit vom Benutzer bereitgestellten Cat5/5e/6/6a/8-Patchkabeln an die zu schützenden Netzwerkgeräte an.
   Hinweis: Für eine optimale Schutzleistung sollte das Cat5/5e/6/6a/8-Patchkabel zwischen dem „Geräteende“ des B110-SP-POE-1 und den zu schützenden Netzwerkgeräten nicht länger als 73 m (240 ft.) sein. Empfohlen werden Cat6a-Snagless Patchkabel der Serie N261 von Eaton.
4. Schließen Sie das Erdungskabel an jeden In-Line 1G-Netzwerk-Überspannungsschutz und dann an den Masseanschluss an.

Installation

B110-SP-POE-1

① Bis zu 5 m (15 ft.) Cat6a-Kabel
② Bis zu 73 m (240 ft.) Cat6a-Kabel

Ethernet-Switch-Hub (1 Gbit/s) mit PoE

Technische Daten

Eingangs-/Ausgangsanschlüsse RJ45 (Buchse)
IEC 61000-4-2 15 kV (Luft), 8 kV (Kontakt)
IEC 61000-4-5 (Blitzschlag) 1 kV (8/20 μs)
IEC 61000-4-4 (EFT) 2 kV
Blitzschutz-Reaktionsgeschwindigkeit <1 ns
Betriebstemperaturbereich 32 °F bis 1	04 °F / 0 °C bis 40 °C
Lagertemperaturbereich 5 °F bis 122 °	F / -15 °C bis 50 °C
Relative Feuchtigkeit 0 bis 85 %, nicht	kondensierend
Bandbreite (Datenrate) Bis zu 1G PoE
Rückflussdämpfung (100 Ω) 16 dB
Abmessungen 2,63 x 3,43 x 1,06 Zoll /	67 x 87 x 27 mm
Gewicht 0,28 lb. 127 g
