MANUAL DE USUARIO B110SPPOE1 Tripp Lite

• Protector de Sobretensión en Líneas de Red de 1 Gbps B110-SP-POE-1

• Tornillos de Instalación (x4)

• Tornillos de Anclaje (x4)

• Tornillo de Conductor a Tierra

• Guía de Inicio Rápido

• Protege las entradas y salidas de su equipo de red contra descargas electrostáticas (ESD), sobretensiones eléctricas y eventos de descarga de cables

• Cumple con los siguientes reglamentos de IEC:

IEC 61000-4-2: Descarga por contacto (±8kV), descarga en aire (±15kV)

• Fácil de conectar entre la fuente de red y el dispositivo utilizando el cableado estándar Cat5/5e/6/6a/8

• El rápido tiempo de reacción inferior a 1 ns ayuda a evitar daños por rayos o sobretensiones

• Compatible con la funcionalidad de Alimentación a través de Ethernet (PoE) a velocidades de transmisión de datos de hasta 1Gbps

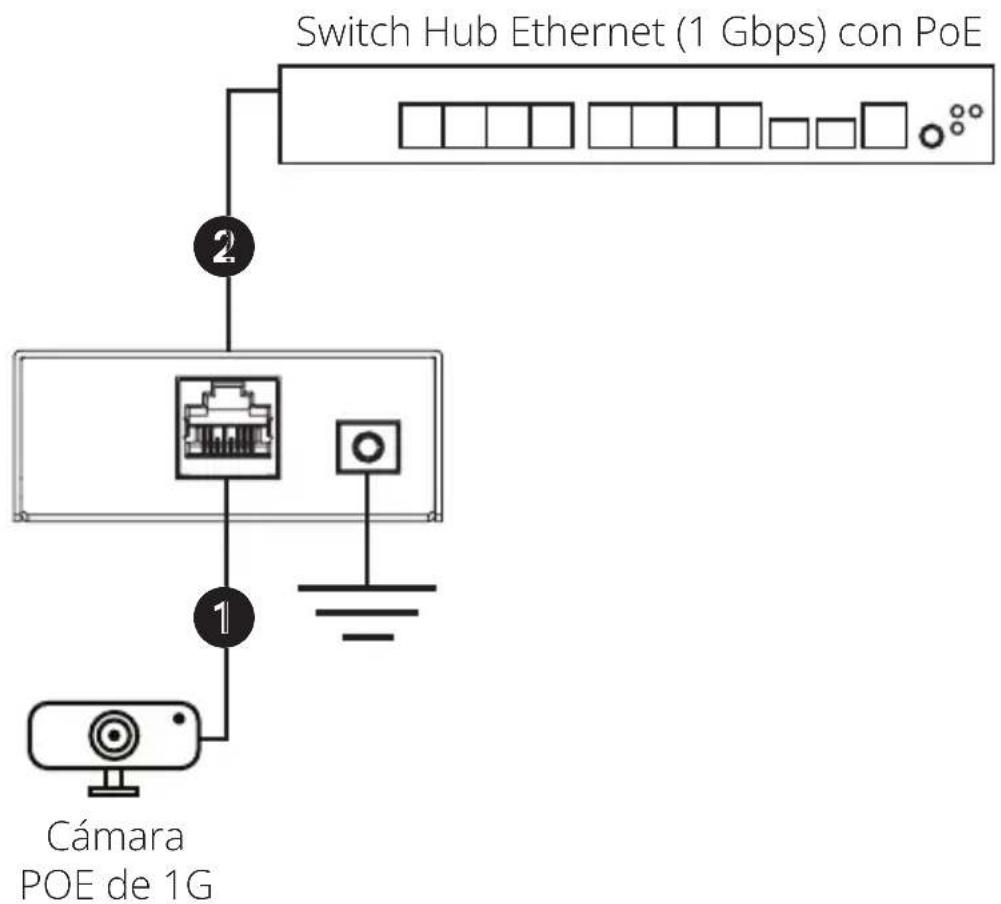

• Operación de conectar y usar sin necesidad de software para una instalación fácil e inmediata El Paquete Incluye Características del Producto11 Características del Producto Nota: Las siguientes instrucciones asumen que dos dispositivos de red están actualmente conectados entre sí. Protección de Un Solo Dispositivo:

1. Desconecte el cable de conexión instalado del dispositivo que

desea proteger y conéctelo al "Extremo del Cable" del Protector de Sobretensión en Líneas de Red de 1G.

2. Con un cable de conexión Cat5/5e/6/6a/8suministrado por el

usuario, conecte el dispositivo que desea proteger al "Extremo del Equipo" del Protector de Sobretensión en Líneas de Red de 1G. Nota: Para obtener el mejor rendimiento de protección, el cable de conexión entre el "Extremo del Equipo" en el B110-SP-POE-1 y el equipo a proteger no debe exceder los 100 m [330 pies]. Se recomiendan los cables de conexión sin enganche Cat6a de la serie N261 de Eaton.

3. Conecte el cable de tierra a cada Protector de Sobretensión de

Red en Línea de 1G y luego a tierra física. Instalación

• Admite una distancia de hasta 100 m [330 pies] entre el B110-SP- POE-1 y el equipo.

• Cumple con la Ley de Acuerdos Comerciales Federales (TAA) para el Programa de la Administración de Servicios Generales (GSA) y otros contratos de adquisiciones federales12 Switch Hub Ethernet (1 Gbps) con PoE Cámara POE de 1G Instalación B110-SP-POE-1

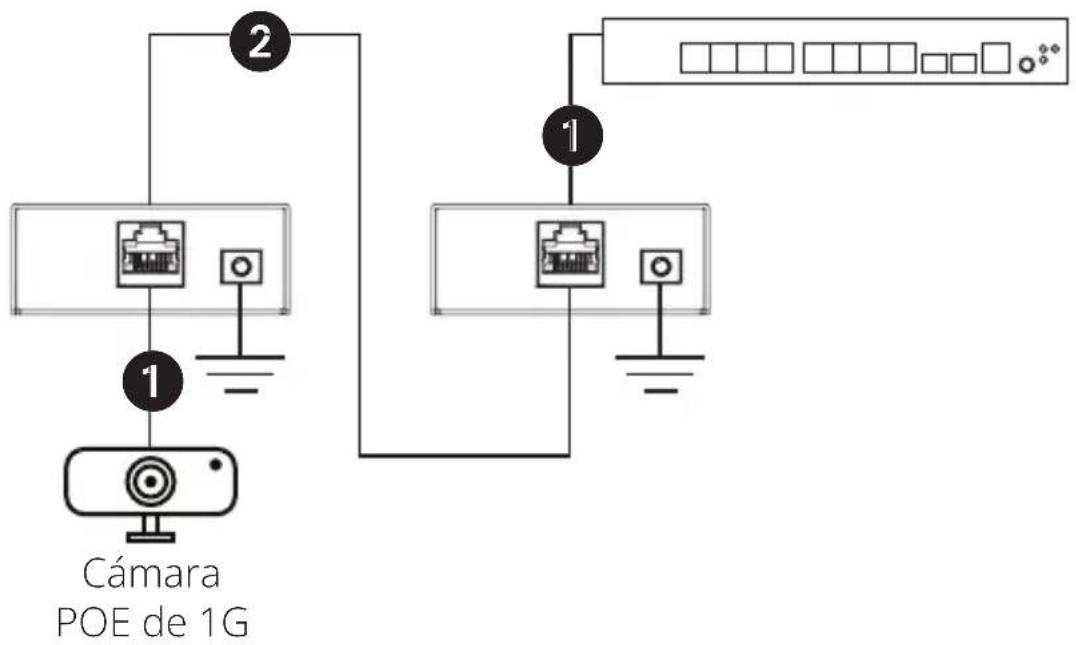

Instalación Protección de Múltiples Dispositivos: Nota: La distancia máxima entre cualquier par de Protectores de Sobretensiones en Líneas de Red de 1 G es de 73 m [240 pies].

1. Desconecte los cables de conexión instalados de los dos

conexión desinstalado anteriormente, asegurándose de que ambos extremos del cable de conexión están conectados al "Extremo del Cable".

3. Con los cables de conexión Cat5/5e/6/6a/8 suministrados por el

usuario conecte el "Extremo del Equipo" de cada Protector de Sobretensión a los dispositivos de red que desee proteger. Nota: Para obtener el mejor rendimiento de protección, el cable de conexión Cat5/5e/6/6a/8 entre el "Extremo del Equipo" del B110-SP- POE-1 y el equipo de red que se va a proteger no debe exceder los 73 m [240 pies]. Se recomiendan los cables de conexión sin enganche Cat6a de la serie N261 de Eaton.

4. Conecte el cable de tierra a cada Protector de Sobretensión en

Líneas de Red de 1G y luego a tierra física.14 Instalación Hub Switch Ethernet (1 Gbps) con PoE Cámara POE de 1G B110-SP-POE-1

Especicaciones Conectores de Entrada y Salida RJ45 (Hembra) IEC 61000-4-2 15kV (Aire), 8 kV (Contacto) IEC 61000-4-5 (Rayo) 1kV (8/20μs) IEC 61000-4-4 (EFT) 2 kV Velocidad de reacción de protección contra rayos <1 ns Rango de Temperatura de Operación 0 °C a 40 °C [32 °F a 104 °F] Rango de Temperatura de Almacenamiento -15 °C a 50 °C [5 °F a 122 °F] Humedad Relativa De 0% a 85% de HR, Sin Condensación Ancho de Banda (Tasa de Datos) POE de hasta 1G Pérdida por Retorno (100Ω) 16 dB Dimensiones 2.63" x 3.43" x 1.06" 67 x 87 x 27 mm Peso 0.28 lb / 127 g16 Garantía Garantía Limitada por 2 Años Garantizamos que nuestros productos están libres de defectos de materiales y mano de obra durante un periodo de dos (2) años a partir de la fecha de compra inicial. Nuestra obligación bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton. com/support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modicados de alguna manera. SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador. SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Especícamente, no somos responsables por ningún costo, como pérdidas de ganancias o ingresos, pérdidas de equipos, pérdidas en el uso de equipos, pérdidas de software, pérdidas de datos, costos de sustituciones, reclamos de terceros o cualquier otro. Información de Cumplimiento de la Directiva WEEE para Clientes y Recicladores (Unión Europea) De acuerdo con la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y las regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar los equipos viejos para su reciclaje en razón de uno por uno, igual por igual (esto varía según el país).

• Devolver el equipo nuevo para nes de reciclado una vez que nalmente se convierta en un residuo No se recomienda el uso de este equipo en aplicaciones de soporte de vida, en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afecte signicativamente su seguridad o efectividad. Eaton tiene una política de mejora continua. Las especicaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales. Eaton 1000 Eaton Boulevard Cleveland, OH 44122 Estados Unidos Eaton.com © 2024 Eaton Todos los derechos reservados Publicación No. 24-02-042 / 93-4A23_RevA Abril de 2024 Eaton es una marca registrada. Todas las marcas registradas pertenecen a sus respectivos propietarios.17 Manuel d'utilisation English 1 Español 9 Deutsch 25 Italiano 33 Modèle: B110-SP-POE-1 Parasurtenseur réseau en ligne, 1Gbit/s, PoE Type2, Cat6a18
