MODE D'EMPLOI BST 162 H Eibenstock

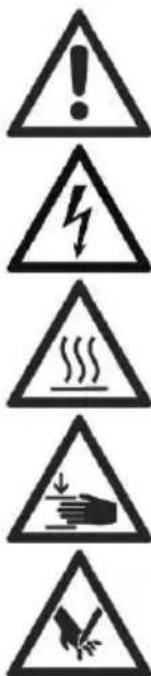

Instructions d'utilisation Symboles d'avertissement

Attention : Règles de sécurité
Attention : Tension dangereuse
Attention : Surface chaude
L'outil, la couronne et le support sont lourds. Attention : Risque d'écrasement.
Danger de déchirure ou de coupure

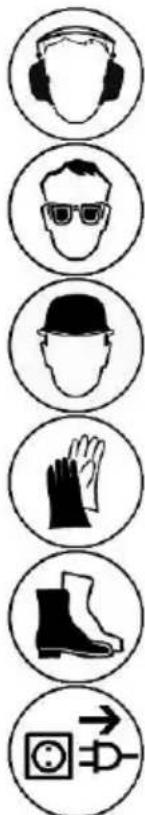

Pour votre protection, quelques mesures de sécurité doivent être prises :

Utilisez un protecteur anti-bruit
Utilisez des lunettes de protection
Utilisez un casque
Utilisez des gants de protection
Utilisez des chaussures de sécurité
Débranche l'outil avant tous les travaux à l'appareil
Données techniques
| Dimensions: 460 x 230 x 895 mm | |
| Longueur du support / Structure: 860 mm | |
| Poids: 10,5 kg | |
| Diamètre de perçage maximum: 202 mm | |
| Inclination: 0° bis 45° | |
| Blocage en position finale: oui | |
| Fixation du moteur: Montage du collier Ø 60 mm | |
| Adaptation à la surface: 4 vis de positionnement / 2 niveaux |
Accessoires disponibles :
| Article | Référence |
| Jeu de fixations (béton) 35720000 | |
| Jeu de fixations (maconnerie) 35724000 | |
| Cheville à,enforcer 35722000 | |
| Cheville le murage 35725000 | |
| Colonne à serrage rapide 35730000 |
Matériel livré
Support de carottage avec manette, clé hexagonale, et instructions d'utilisation dans le carton.
Utilisation prescrite
Cet appareil de forage diamant BST 162 H est conçu pour des mèches à couronne annulaire avec diamants avec un montage de collier Ø 60 mm (par ex. : ESD 1620 ou PLD 182.1 NT).
Le diamètre de perçage maximum ne doit pas dépasser 202 mm. En cas de mauvaise manipulation ou de mauvaise utilisation, le fabricant n'assume aucune responsabilité.

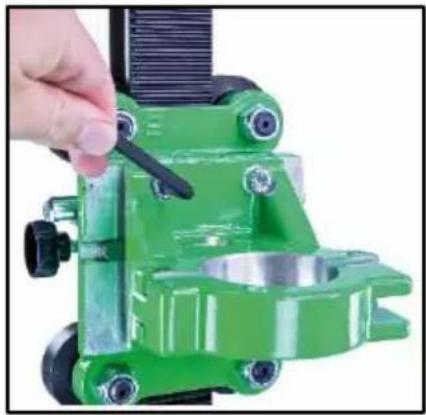

Montage du support de la machine

Avant d'utiliser la machine pour la première fois, le support de la machine doit être monté sur le chariot.
Pour ce faire, placez le support de la machine sur la structure à clavette du chariot et vissez fermement les quatre vis à six pans creux M8x30 à l'aide de la clé allen SW6.
Opérations

Vérifiez après chaque utilisation que les vis soient fixées correctement pour une utilisation en toute sécurité.

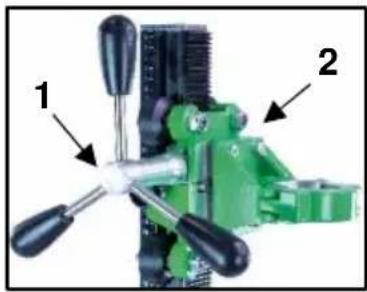

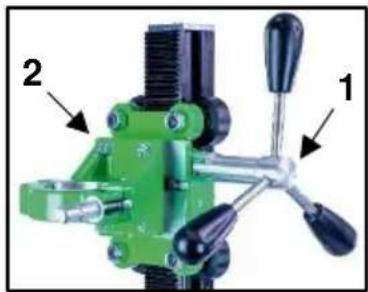

Montage de la manette
Montez la manette (1) au chariot (2) du côté gauche ou du côté droit en fonction du travail à exécuter.
Vérifiez si la manette (1) est fixée correctement.

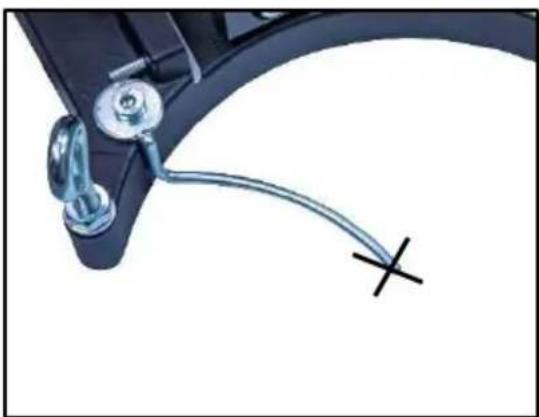

Indicateur de centrage de trou :
Le système de perceuse est muni d'un indicateur de centrage de trou permettant un positionnement facile et précis.

Marquez le centre du trou à percer.
Étendez entièrement l'indicateur de centrage de trou (voir l'illustration).
Positionnez le système de perceuse de manière à ce que l'extrémité ou l'arainure de l'indicateur soit dirigée sur la marque de centre de trou.
Une fois que le système de perceuse a été fixé, replacez l'indicateur de centrage dans sa position d'origine.

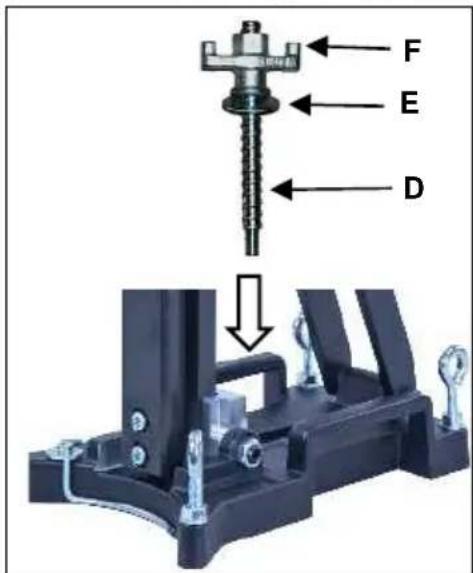

Fixation au béton au moyen de cheville

- Indiquez la position du trou de fixation qui doit être percé.
- Percez le trou (Ø 16) 50 mm de profondeur (A), dans lequel la cheville M12 (B) sera placée et étalez la cheville au moyen de l'outil d'insertion (C).
- Insérez la vis à serrage rapide (D) dans la cheville.

Pour le murage, utilisez des chevilles. Le murage (percez le trou - 0 18mm).

Posez le support. Fixez la rondelle (E) et puis l'écrou de fixation (F) sur la vis à serrage rapide (D). - Serrez l'écrou (F) au moyen d'une clé SW 27. - Avant et après de serrer l'écrou (F), ajustez les 4 vis de réglage en conséquence pour qu'elles s'adaptent au sol.

Vous devez vérifier si le support est solidement fixé.
Fixation du support avec colonne de serrage rapide
Pour pouvoir fixer le support avec la colonne de serrage rapide, la distance entre les murs doit être entre 1.7 m à 3 m.

Positionnez le support. Positionnez la colonne de serrage rapide le plus près possible de la colonne sur la base. Fixez le support en tournant la manivelle (G) dans le sens des aiguilles d'une montre. Sécurisez l'ajustage avec le boulon approprié (H).
Attention!
Le support doit être bien attaché à la surface. Sinon, l'utilisateur pourrait subir des blessures ou le support pourrait être endommagé. Des mouvements lors de serrage causent un mouvement ovalisé de la couronne contre la paroi. En conséquence, les segments de la couronne pourraient se rompre. De même, la couronne pourrait gaucher dans le trou de serrage, ce qui peut causer des endommagements de la couronne.

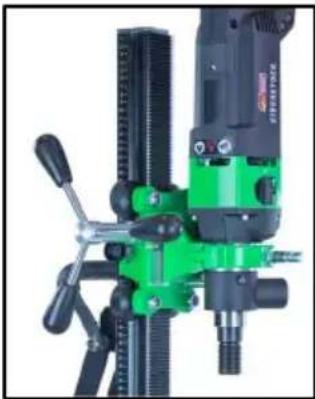

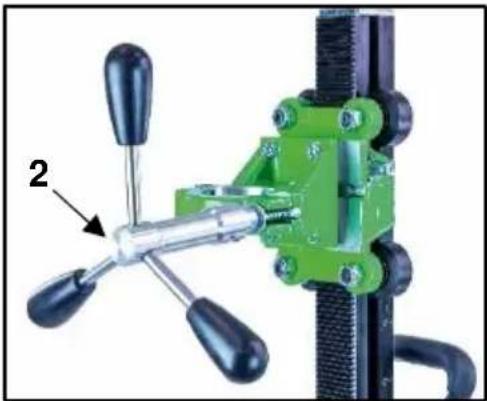

Montage du trépan carottier

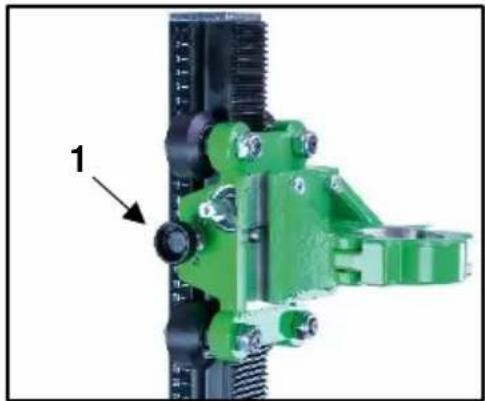

Déplacez le support de la machine vers le haut et fixez-le en serrant la vis (1). À l'aide du levier (2), desserrez la vis de serrage et ouvrez la pince.
Démontez au préalable la poignée supplémentaire de la machine.
Placez la perceuse dans le support et fermez la pince à l'aide de la vis de serrage.
Desserrez la vis (1) avant de percer.
Bloquez toujours le plateau si l'ensemble n'est pas utilisé.




Préparation
Pour utiliser cette unité de perçage en toute sécurité, vous devez observer les règles suivantes :
Environnement du lieu de travail :
- Gardez votre lieu de travail propre.
- Le lieu de travail doit être suffisamment éclairé.
- Se conformer aux réglementations en ce qui concerne le câble électrique.
- L'alimentation électrique ne doit pas être endommagée par l'outil.
- Faites en sorte de pouvoir atteindre sans problèmes tous les points nécessaires à la sécurité.
- Maintenez toutes personnes à distance pour éviter les accidents.
Espace nécessaire pour une utilisation en toute sécurité
Maintenez votre espace de travail sans encombrement (environ 2 m).
Perçage
Au début, percez très doucement, car le foret ne commence à couper qu'une fraction de la surface coupée dans le matériel. Si vous percez trop vite ou avec trop de pression, le foret pourrait se bloquer.
Respectez le voyant LED de la poignée. En cas de voyant rouge, diminuez votre force de pression.

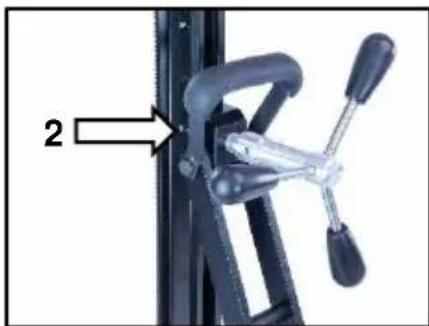

Perçage oblique:

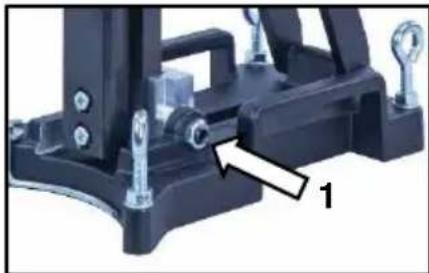

- Desserrer le boulon de montage latéral (1) sur la plaque de base.
- Dévissez le crampon (2) sur le support à l'aide du levier.
- Faites à présent pivoter la colonne à l'angle souhaité.
- Resserrez la vis (1) et le crampon (2).

L'échelle des deux colonnes dentées facilite le réglage de l'angle de perçage.
Désassemblage de l'unité de carottage





- Remontez le support de la machine avec la perceuse et fixez-le en serrant la vis (1 - page 23). Retirez le foret.
- Desserrez le levier de blocage sur le support de la machine puis retirez le trépan carottier de l'appareil de forage. (voir page 22)
- Desserrez l'écrou de fixation (F). (voir page 21)
- Pendant ces opérations, tenez fermement l'appareil de forage. Retirez l'appareil de forage.
- Dévissez la vis de serrage rapide (D). (voir page 21)
Soin et entretien
- Gardez toujours l'appareil de forage propre, en particulier la colonne dentée et les 4 roulettes dans le support de la machine. Afin de permettre le mouvement libre de l'arbre-pinion, il doit être légèrementGRAISSÉ.
- Afin d'obtenir une bonne performance de l'appareil de forage, les 4 roulettes dans le support de la machine doivent se déplacer le long de la colonne sans jeu.

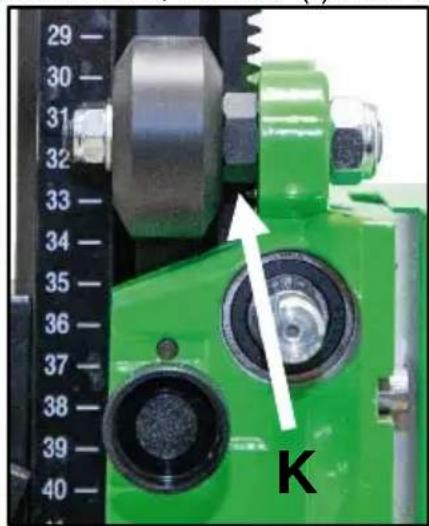

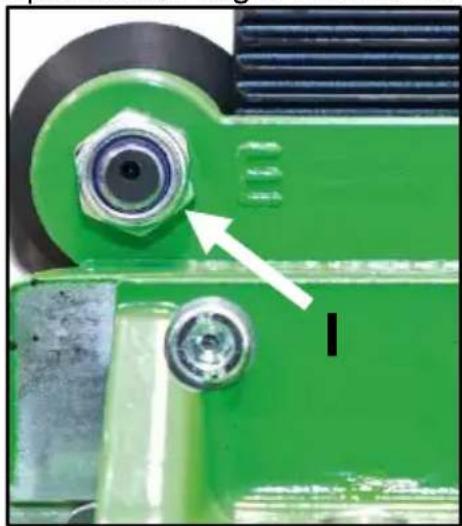

Vérifiez ce réglage tous les dix trous !
Si la position a changé, elle peut être corrigée comme suit :

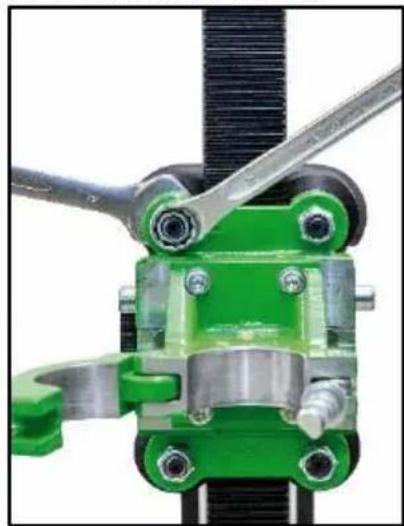

Utilisez une clé ouverte SW 19 pour desserrer l'écrou du rouleau coulissant marqué E.
En tournant légèrement les écrous (K) avec une clé ouverte SW 19, la pression du rouleau coulissant peut être corrigée.
Après avoir réglé le rouleau coulissant, l'écrou (I) doit être à nouveau serré.



Consignes en cas de panne

Dans le cas d'un mauvais fonctionnement de l'interrupteur, il faut débrancher l'outil. Les réparations des outils électriques ne peuvent être effectuées que par du personnel qualifié (par des formations et par expérience).
Recherche d'erreur
| dysfonctionnement | cause possible | réparation |
| le pied est desserré | ajustez l'écrou à oreilles | |
| L'appareil de forage a trop de jeu (vibrations) | le rail de guidage a trop de jeu | ajustez le rail de guidage (voir susmentionné) |
| roulettes usés | remplacez les roulettes |
Garantie
Conformément à nos conditions générales de vente, le délai de garantie pour les entreprises est de douze mois (justification par facture ou bon de livraison). Dommages résultant d'une utilisation anormale, d'une surcharge ou d'une manipulation non conforme sont exclus.
Les dommages résultant de vices de matières premières ou de fabrication sont éliminés gratuitement par la réparation ou une livraison de remplacement. Les réclamations ne peuvent être acceptées que lorsque l'appareil est envoyé non démonté au fournisseur ou au service de Eibenstock.
Certificat de conformité UE
Il est nécessaire que la machine (par ex. : ESD 162) utilisée dans cet appareil de forage respecte les exigences décrites dans les spécifications de l'appareil de forage (par ex. : diamètre de perçage, montage du moteur).
Nous déclarons que cet appareil a été conçu conformément à la norme 2006/42/EC. Cet appareil ne doit pas être mis en service tant qu'il n'a pas été établi que l'outil motorisé à raccorder à cet appareil est conforme à la norme 2006/42/EC (identifié par le marquage CE sur l'outil motorisé).
Sous réserve de modifications.
