Produkttyp	Diamantkernbohrmaschine
Marke	Eibenstock
Modell	BST 162 H
Abmessungen (L x B x H)	460 x 230 x 895 mm
Länge des Ständers	860 mm
Gewicht	10,5 kg
Max. Bohrdurchmesser	202 mm
Neigung	0° bis 45°
Endlagenverriegelung	Ja
Motorbefestigung	Klemmschellenmontage Ø 60 mm
Bodenanpassung	4 Ausrichtschrauben / 2 Niveaus
Lieferumfang	Kernbohrgestell mit Handkurbel, Inbusschlüssel, Anleitung
Verfügbares Zubehör	Befestigungsset Beton, Mauerwerk, Einschlagdübel, Maueranker, Schnellspannstütze
Bohrertyp	Diamantkronenbohrer, Klemmschellenmontage Ø 60 mm
Sicherheit	Schutzbrille, Handschuhe, Helm, Sicherheitsschuhe, Gehörschutz empfohlen
Wartung	Zahnstange und Laufrollen regelmäßig reinigen; Ritzelwelle leicht einfetten
Garantie	12 Monate für Unternehmen (gegen Nachweis)
Zertifizierung	Konform mit Richtlinie 2006/42/EG

Häufig gestellte Fragen - BST 162 H Eibenstock

Wie montiert man den Maschinenträger auf dem Wagen?

Setzen Sie den Maschinenträger auf die Keilnutstruktur des Wagens und schrauben Sie die vier M8x30 Innensechskantschrauben mit dem Inbusschlüssel SW6 fest. Überprüfen Sie nach jedem Gebrauch, ob die Schrauben fest angezogen sind.

Wie befestigt man das Gestell mit Dübeln auf Beton?

Bohren Sie ein Loch von Ø16 mm auf 50 mm Tiefe, setzen Sie den M12-Dübel mit dem Einsetzwerkzeug ein, dann platzieren Sie die Schnellspannschraube. Befestigen Sie die Unterlegscheibe und die Fixiermutter, ziehen Sie mit einem SW27-Schlüssel fest. Stellen Sie die 4 Einstellschrauben für eine gute Bodenanpassung ein.

Wie verwendet man die Schnellspannstütze?

Stellen Sie sicher, dass der Abstand zwischen den Wänden zwischen 1,7 m und 3 m beträgt. Positionieren Sie das Gestell und die Schnellspannstütze nahe der Basis. Drehen Sie die Kurbel im Uhrzeigersinn, um zu befestigen, und sichern Sie dann mit dem passenden Bolzen.

Wie montiert man den Kernbohrer?

Bewegen Sie den Maschinenträger nach oben und fixieren Sie ihn durch Anziehen der Schraube. Lösen Sie die Klemmschraube mit dem Hebel und öffnen Sie die Klemme. Entfernen Sie den Zusatzhandgriff der Maschine, setzen Sie die Bohrmaschine in den Träger und schließen Sie die Klemme. Lösen Sie die Schraube vor dem Bohren.

Wie führt man eine Schrägbohrung durch?

Lösen Sie den seitlichen Montagebolzen an der Grundplatte. Schrauben Sie die Klammer am Träger mit dem Hebel ab. Drehen Sie die Säule auf den gewünschten Winkel, dann ziehen Sie die Schraube und die Klammer wieder fest. Die Zahnteilung erleichtert die Winkeleinstellung.

Wie stellt man das Spiel der Laufrollen im Maschinenträger ein?

Verwenden Sie einen Maulschlüssel SW19, um die Mutter der Gleitrolle mit der Kennzeichnung E zu lösen. Drehen Sie die Muttern (K) leicht, um den Druck zu korrigieren. Nach der Einstellung ziehen Sie die Mutter (I) wieder fest. Überprüfen Sie diese Einstellung alle zehn Bohrlöcher.

Welches Zubehör ist für dieses Modell verfügbar?

Das Zubehör umfasst: Befestigungsset für Beton (Art.-Nr. 35720000), Befestigungsset für Mauerwerk (35724000), Einschlagdübel (35722000), Maueranker (35725000) und Schnellspannstütze (35730000).

Welche wichtigen Sicherheitshinweise gibt es?

Tragen Sie einen Gehörschutz, eine Schutzbrille, einen Helm, Schutzhandschuhe und Sicherheitsschuhe. Ziehen Sie den Stecker, bevor Sie Arbeiten durchführen. Stellen Sie sicher, dass das Gestell fest fixiert ist, um Verletzungen zu vermeiden.

Wie baut man die Kernbohreinheit ab?

Bewegen Sie den Maschinenträger mit der Bohrmaschine nach oben und fixieren Sie ihn durch Anziehen der Schraube. Entfernen Sie den Bohrer, lösen Sie den Blockierhebel am Maschinenträger und nehmen Sie den Kernbohrer ab. Lösen Sie die Befestigungsmutter und die Schnellspannschraube, während Sie das Gerät festhalten.

Was tun bei einer Fehlfunktion des Schalters?

Ziehen Sie sofort den Stecker. Reparaturen dürfen nur von qualifiziertem Personal durchgeführt werden. Bei übermäßigen Vibrationen überprüfen Sie die Befestigung des Fußes und stellen Sie die Führungsschiene ein oder ersetzen Sie die Laufrollen falls nötig.

BEDIENUNGSANLEITUNG BST 162 H Eibenstock

Wichtige Sicherheitshinweise

Warnzeichen

Warning vor allgemeiner Gefahr

Warning vor gefährlicher elektrischer Spannung

Warning vor—heßer Oberfläche

Maschine, Bohrkrone und Bohrstandener sind schwer - Vorsicht Quetschgefahr

Reiß- bzw. Schneidgebung

Zu Ihr dem Schutz sollen den Sie folgende Schutzmaßnahmen treffen:

Gehorschutz benutzen

Augenschutz benutzen

Schutzhelm benutzen

Schutzhandschuhe benutzen

Schutzschuhe benutzen

Vor allen Arbeitsen am Gerät unbedingt

Netzsteckerziehen!

Technische Daten

Maße: 460 x 230 x 895 mm
Säulenlänge / Hub: 860mm / 650mm
Gewicht: 10,5kg
Maximaler Bohrdurchmesser: 202 mm
Neigung: 0° bis 45°
Arretierung in der Endlage: Ja
Aufnahme des Motors: Halsspannung Ø 60 mm
Anpassung an Untergrund: 4 Verstellschrauben / 2 Libellen

Lieferbares Sonderzubehör:

Articlel	Bestell Nr.
Befestigungsset (Beton) 35720000
Befestigungsset (Mauerwerk) 35724000
Einschlagdübelfür Beton 35722000
Dübelfür Mauerwerk 35725000
Schnellspannsäule 35730000

Lieferumfang

Diamantbohränder mit Vorschubhebel, Innensechskantschlüssel und Bedienungsanleitung im Karton.

Bestimmungsgemäßer Gebrauch

Der Diamantbohrständer BST 162 H ist für Diamantkernbohrgeräte mit Befestigung mittels Halsspannung 060mm (z.B.: ESD 162, PLD 182.1 NT) konzipiert.

Der maximale Bohrdurchmesserarf 202 mm nicht überschreiben! Bei falschem oder zweckentfremdetem Gebrauch übernimmt der Hersteller keinerlei Haftung.

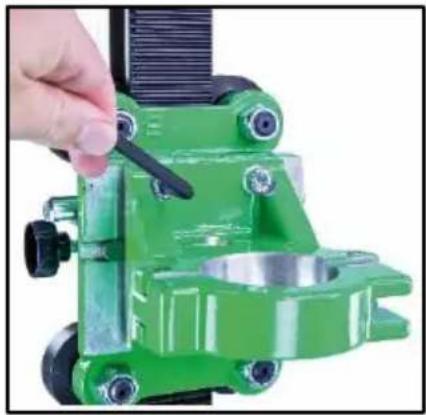

Montage Maschinenhalter

Vor Erstinbetriebnahme muss der Maschinenhalter am Schlitten montiert werden. Setzen Sie dazu den Maschinenhalter auf die Passfederaufnahme am Schlitten und drehen Siemithilfe des Inbusschluss SW6 die vier Innensechskantschrauben M8x30 fest ein.

Einsatz

Überprüfen Sie nach jeder Neueinstellung den festen Sitz der Schrauben, damit sicher mit dem Bohrstände gearbeitet werden kann.

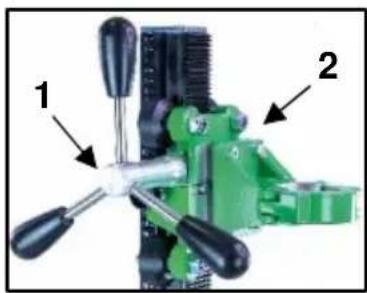

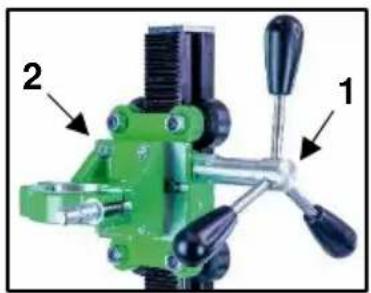

Anbringung des Vorschubhebels

■ Bringen Sie den Vorschubhebel (1) in Abhängigkeit von der auszuführenden Arbeit links oder rechts am Schlitten (2) an.

■ Prufen Sie, ob der Vorschubhebel (1) festsitzt.

Befestigung des Bohrständers

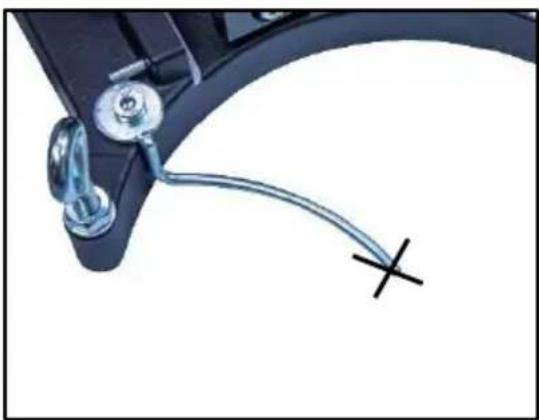

Bohrlochmittenanzeiger:

Zum einfachen und genauen Positionieren des Bohrständers ist dieser mit einem Bohrlochmittenanzeiger ausgestattet.

Markieren Sie die Mitte der zu erstellenden Bohrung. Klappen Sie den Bohrlochmittenanzeiger bis zum Anschlag aus (siehe Abb.). Positionieren Sie den Bohrstandener so, dass je nach Maschinenmontage die Spitze des Anzeigers genau auf die Markierung der Bohrlochmitte zeigt. Nachdem der Bohrstandener fest montiert ist, klappen Sie den Bohrlochmittenanzeiger wieder ein.

• Zeichnen Sie sich die Position der Befestigungsbohrung auf der zu bohrenden Fläche an.

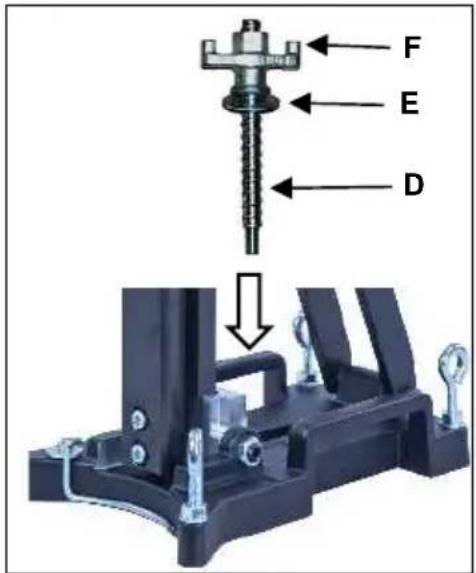

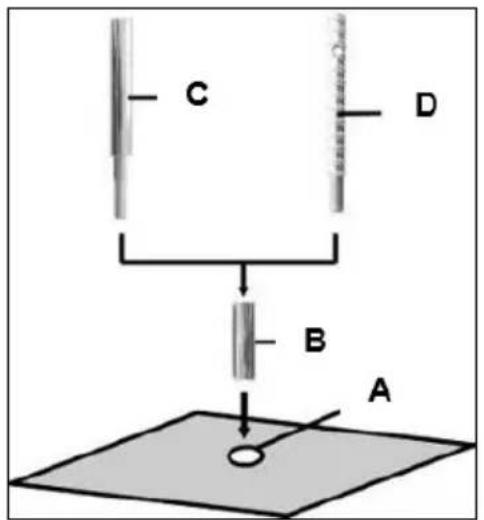

• Bohren Sie das Loch (Ø 16) 50 mm tief (A), in das der Dubel M12 (B) eingesetzt werden soll; setzen Sie den Dubel ein und spreizen Sieihn mit dem Dubelsetzwerkzeug (C) auf.
• Schrauben Sie die Schnellspannschraube (D) in den Dübel ein.

Für Mauerwerk sind Mauerwerksdübel zu verwenden (Bohrloch-Ø 18mm).

• Setzen Sie den Ständer auf.
  Fixieren Sie die Unterlegscheibe (E) und schließlich die Befestigungsmutter (F) auf der Schnellspannschraube (D).
• Ziehen Sie die Mutter (F) mit einem Schlüssel SW 27 fest.
  Vor und nach dem Festziehen der Mutter (F) sind die 4 Stellschrauben zur Anpassung an den Untergrund entsprechend zu verstellen.

Unbedingt prufen, ob der Stander fest montiert ist.

Befestigung durch Schnellspannsäule

Um den Bohrstand der mittels der Schnellspannsäule verstreben zu konnen, muss der Abstand zur gegenüberliegenden Wand zwischen 1,7 m und 3 m betragen.

Positionieren Sie den Bohrstandner. Setzen Sie die Schnellspannsäule so dicht wie möglich hinter der Säule auf dem Ständerfuß auf. Fixieren Sie den Bohrstandner durch Drehen der Kurbel (G) in Uhrzeigersinn. Sichern Sie die Einstellung mit dem dazugehörigen Bolzen (H).

Achtung!

Es ist wichtig, dass der Bohrstandener fest mit dem Untergrund verbunden ist. Nicht korrekt befestigte Bohrstandener konnen zur Verletzung des Bedieners und Beschädigung der Bohreinheit führen.

Bewegungen während des Bohrens verursachen ein Schlagen der Bohrkrone gegen die Bohrungswand, was zum Ausbrechen der Segmente führen kann. Die Bohrkrone kann sich ebenso im Bohrloch verkanten, was wiederum Schäden an dieser verursacht.

Befestigung der Kernbohrmaschine

Tragen Sie Schutzhandschuhe!
Vorsicht beim Einsetzen der Maschine - Quetschgefahr!

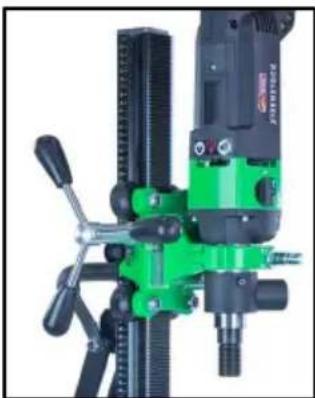

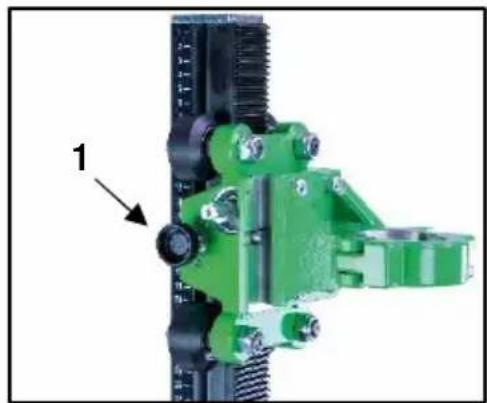

Montage der Kernbohrmaschine

Fahren Sie den Maschinenhalter welt nach oben und fixieren Sieihn durch Anziehen der Schraube (1).

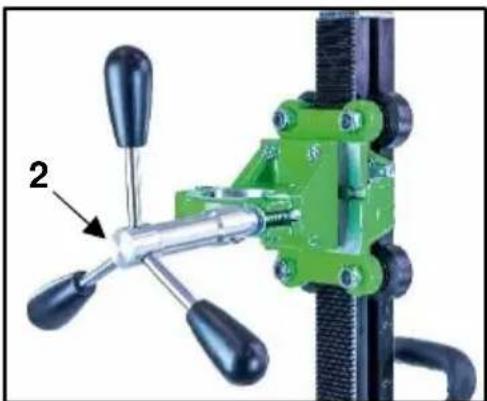

Lösen Sie mithilfe des Vorschubhebels (2) die Klemmschraube und öffnen Sie die Spannschelle.

Demontieren Sie vorher den Zusammenhanggriff der Maschine.

Setzen Sie die Kernbohrmaschine in die Aufnahme und schlieben Sie die Spannschelle mithilfe der Klemmschraube.

Lösen Sie vor dem Bohren die Schraube (1).

Sperren Sie den Schlitten stets, wenn die Baugruppe nicht verwendet wird.

Für den Betrieb der Kernbohrmaschine sind deren Bedienungsanleitung und die zugehörigen Sicherheitshinweise strikt zu beachten!

Inbetriebnahme

Um die Bohreinheit sicher zu betreiben, beachten Sieitte folgende Hinweise:

Angaben zum Einsatzort

• Befreien Sie den Einsatzort von allem, was den Arbeitsvorgang behindern besteht.

• Achten Sie auf ausreichende Beleuchting des Einsatzortes.

• Halten Sie die angegebenen Bedingungen für den Anschluss an die Stromversorgung ein.

• Verlegen Sie die Elektroleitungen so, dass eine Beschädigung durch das Werkzeug ausgeschlossen ist.
• Vergewissern Sie sich, dass Sie ständig ausreichend Sicht auf den Arbeitsbereich haben und jederzeit alle erforderlichen Bedienungselemente und Sicherheitseinrichtungen erreichen können.
• Halten Sie andere Personen von Ihr Arbeitsbereich fern, um Unfälle zu vermeiden.

Raumbedarf für Betrieb und Wartung

Halten Sie wenn möglich ca. 2 m um die Maschine für Betrieb und Wartung frei, so dass Sie safer arbeiten können und bei Betriebsstörungen(sofort eingegriffen werden kann.

Bohren

Bohren Sie am Anfang sehr langsam, da die Krone nur mit einem Bruchteil ihrer Schnittfläche ins Material greift. Wenn Sie zu schnell oder mit einem zu hohen Druck bohren kann die Krone verlaufen.

Passen Sie den Vorschub dem Bohrkronendurchmesser und der Leistung der Maschine an.

Achten Sie auf die Leuchtdiode im Griff der ESD 162.

Leuchtet these rot, ist die Maschine überlastet und der Anpressdruck zu verringern.

Schrag bohren

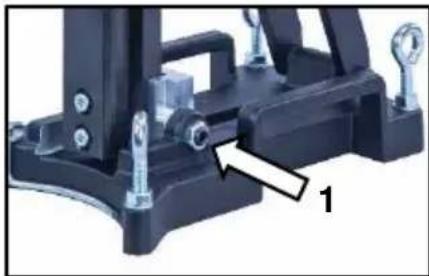

• Lockern Sie die seitliche Passschraube (1) an der Fußplatte.

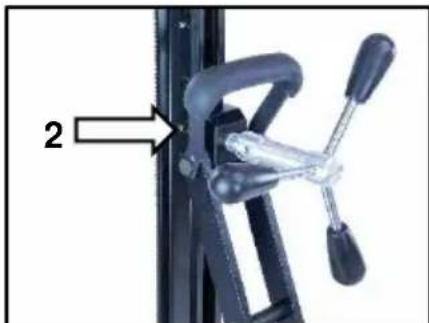

• Lösen Sie mit Hilfe des Vorschubhebels den Feststeller (2) an der Abstützung.
  Nun schwenken Sie die Säule bis zum gewünschten Winkel.
• Ziehen Sie die Passschraube (1) und den Feststeller (2) wieder fest.

Die Skala an der Zahnsäule erleichtert Ihnen die Einstellung des Bohrwinkels.

Demontage der Kernbohrinheit

• Fahren Sie den Maschinenhalter mit dem Kernbohrgerät nach oben und fixieren Sieihn durch Anziehenden Schraube (1 - Seite 6).
  Entfernen Sie die Bohrkrone.
• Lösen Sie die Klemmschraube am Maschinenhalter und haben Sie die Kernbohrmaschine aus dem Bohrstandner. (siehe S. 6)
• Losen Sie die Flügelmutter (F). (siehe S. 5) Halten Sie damit den Bohränder fest!
• Entnehmen Sie den Bohrständen
  Drehen Sie die Schnellspannschraube (D) heraus. (siehe S. 5)

Pflege und Wartung

• Halten Sie den Ständer immer sauber, insbesondere die Bohrsäule mit der Verzahlung und den 4 Gletrollen am Maschinenhalter. Um die Leichtgangigkeit der Ritzelwelle zu gewährleisten ist diese etwas zu ölen.
• Für den einwandfrei Betrieb des Bohrständers müssen die Gleichrollen des Maschinenhalters spielfrei an der Bohrsäule entlang gieten.

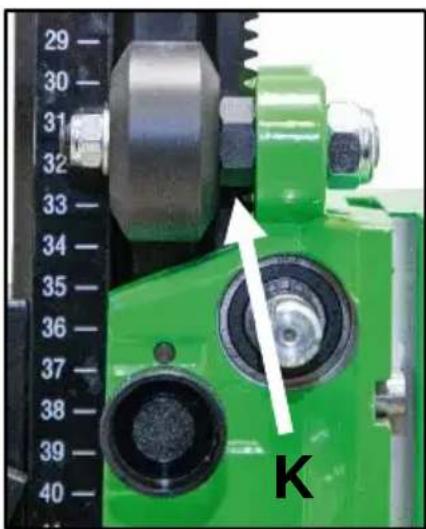

Achtung! Überprüfen Sie nach jeder 10. Bohrung diese Einstellung!

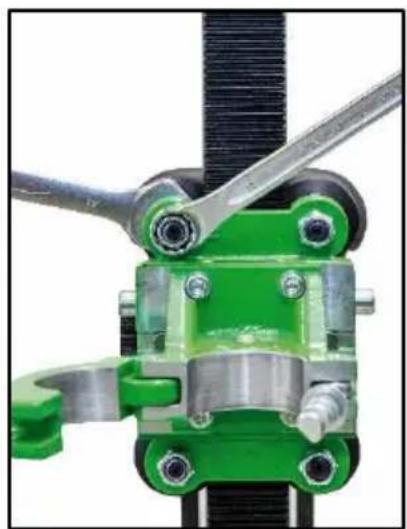

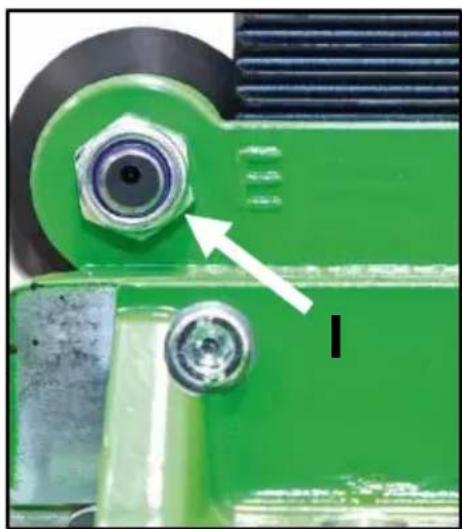

Sollte sich die Position verändert haben, kann sie wie folgt nachgestellt werden: Lockern Sie mit einem Maulschlüssel SW 19 die Mutter an der mit E gekenn-zeichneten Gleitrolle.

Durch leichtes Verdrehen der der Mattern (K) mit einem Maulschlussel SW 19 kann der Andruck der Gleitrolle eingestellt werden.

Nach erfolgter Einstellung der Gleitrolle muss die Mutter (I) wieder fest angezogen werden.

Verhalten bei Störungen

Schalten Sie die Maschine bei Betriebsstörungen aus und trennen Sie diese vom Stromnetz. Arbeiten an der Elektrik der Maschine dürfen nur von einem Elektrofachmann vorgenommen werden.

Fehlersuche

Fehler	Mögliche Ursache	Behebung
Bohreinheit hat Spiel	Ständer hat sich gelockert	Flügelmutter der Schnellspann-schraube nachziehen
	Führung hat zu viel Spiel	Führung nachstellen (siehe S. 9)
	Gleitkrollen verschlissen	Gleitrollen austauschen

Gewährleistung

Entspruchend unserer allgemeinen Lieferbedingungen gilt im Geschäftsvorkehr gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12 Monaten. (Nachweis durch Rechnung oder Lieferschein). Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Behandlung zurückzuführen sind, bleiben davon ausgeschlossen. Schäden, die durch Material- oder Herstellnehmer entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesamt wird.

Es ist erforderlich, dass die in thisem Bohrstandener betriebene Maschine (z.B.: ESD 162) den in den technischen Daten des Bohrstanders beschrieben Anforderungen (z.B.: Bohrdurchmesser, Maschinenaufnahme) entspricht. Wir erklaren hiermit, dass diese Einheit entsprechend der Richtlinie 2006/42/EG konzipiert wurde. Die Inbetriebnahme dieser Einheit ist solange untersagt, bis festgestellt wurde, dass das Elektrowerkzeug, das mit dieser Einheit verbunden werden soll, den Bestimmungen der Richtlinie 2006/42/EG entspricht (erkennbar durch die CE-Kennzeichnung am Elektrowerkzeug).
