GEBRUIKSAANWIJZING BST 162 H Eibenstock

D Originalbetriebsanleitung. 2-10
GB Original instructions. 11-18
F Notice originale. 19-26
NL Oorspronkelijke gebruiksaanwijzing. 27 - 34

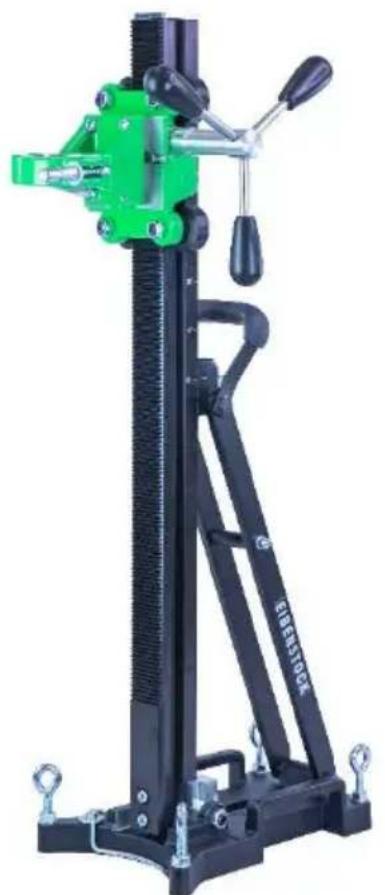

Diamantbohrständer / Diamond Drill Rig Support de perceuse / Diamant Boorinstallatie

BST 162 H

DEUTSCH

Belangrijke richtlijnen Waarschuwingssymbolen

Opgelet: Veiligheidsregels

Opgelet: Gevaarlijk voltage

Opgelet: Heet oppervlak

Het gereedschap, de kernboor en de steun zijn zwaar

Opgelet: Risico op verplefterd worden

Gevaar op scheurwonden en snijwonden

Draag tijdens uw werk een veiligheidsbril, oorbescherming, beschemende handschoenen en stevige werkkleding!

Draag een geluidwerende helm

Draag een veiligheidsbril

Draag een veiligheidshelm

Draag werkhandsschoenen

Draag werklaarzen

Haal de stekker uit het stopcontact voordat u ingrepen op het apparaat verricht!

Afmetingen: 460 x 230 x 985 mm
Lengte van de kolom / Hub: 860 mm / 650 mm
Gewicht: 10,5 kg
Max. doordiameter 202 mm
Hellingshoek: 0° bis 45°
Vergrendeling in toppositie: Yes
Bevestiging op de motor: Kraagmontage Ø 60mm
Aanpassing op oppervlak: 4 positieschroeven / 2 bobbelniveauaus

Beschikbare speciale accessoires:

Onderdeel	Bestelnr.
Bevestigingsset (beton) 35720000
Bevestigingsset (metselwerk) 35724000
Reserve geleidepin 35722000
Rawl-geleidepin 35725000
Snelsteunenheit 35730000

Leveringsomvang

Diamant boorinstallatie, basispakking, draaihendel en gebruiksaanwijzingen in een kartonnen doos.

Toepassing voor Bestemd Doeleinde

De diamant boorinstallatie BST 162 H is ontwikkeld voor diamantkern

boorkoppen met een kraagmontage 60mm (b.v.: ESD 162, PLD 182.1 NT).

De max. boordiameter mag Niet groter zichn dan 202 mm.

De fabrikant is nicht aansprakelijk in het geval van verkeerd gebruik of misbruik.

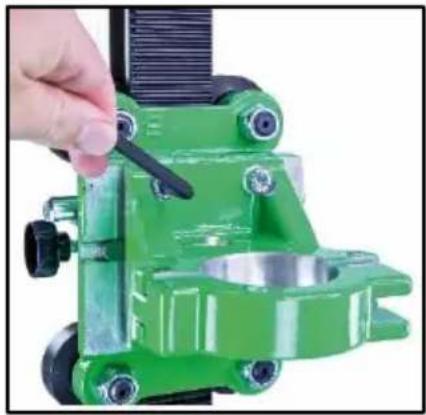

Machineholder monteren

Voordat u de machine voor de eerste keer gebruikt, moet de machinehouder op de drager worden gemonteerd.

Plaats hiervoor de machinehouder op de spiebaanbevestiging op de drager en draai de vier M8x30 binnenzeskantschroeven stevig vast met de SW6 inbussleutel.

Gebruik

Controleer na elke herafstelling altijd of de schroeven stevig zich aangedraaid om een zo veilig möglich gebruik van de boorinstallatie te garanderen.

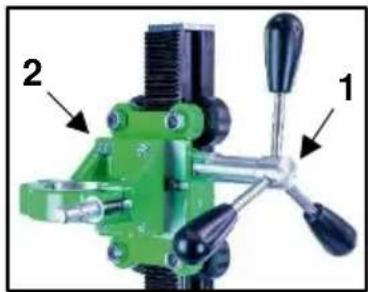

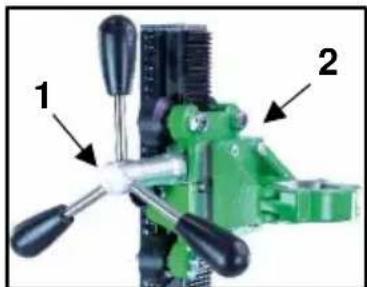

Het draaihendel monteren

Monteer het draaihendel (1) op de rechter- of linkerzijde van de drager (2) aan de hand van het te verrachten werk.

• Controller of het draaihendel (1) goed vast zit.

De Boorinstallatie Verankeren

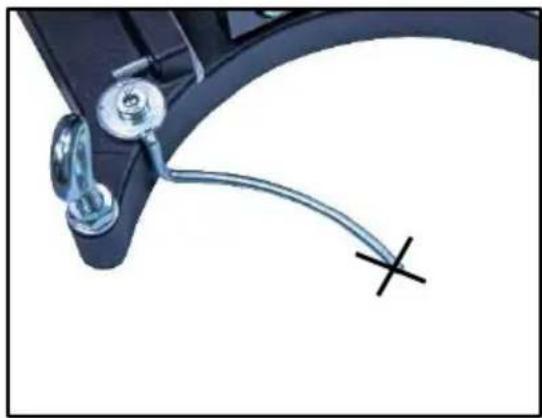

Centeringsindicator boorgat:

De boor is voorzien van een centerinngsindicator om snel en precies te centreren.

Markeer het midden van gat dat moet worden geboard.

De centeringsindicator maximaal verlengen (zie afb.).

De boor zodanig positioneren dat de punt of de groef van de indicator precies op het boorgat staat.

Als de boor is vastbezet, de centereringsindicator wee terugbrengen in de originele stand.

• Markeer de positie van de boorgaten voor bevestiging op het te boren oppervlak.

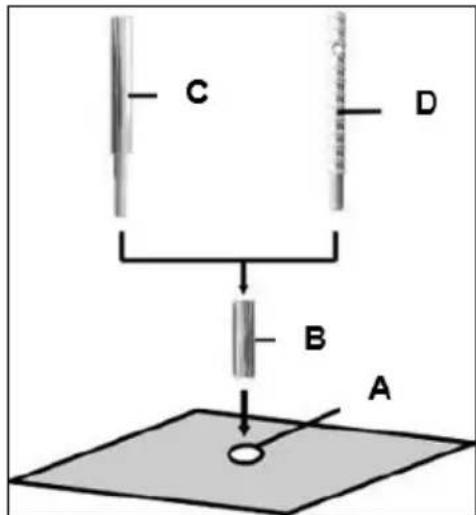

  Boor het gat (Ø 16) 50~mm diep (A) waarin de geleidepin M12 (B) zal worden geplaatst; steek de geleidepin erin en zet het vast met de geleidepinsleutel (C).

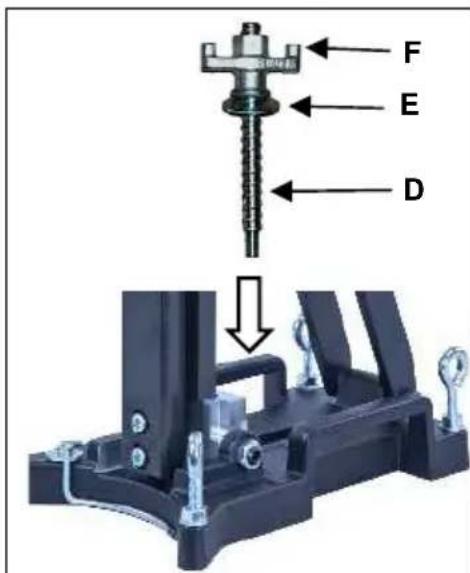

• Schroef de snelklemschroef (D) in de geleidepin.

Voor metselwerk要去en Rawl-Geleidepinnen worden gebrukt (Booren gat 18mm

• Installer de boorinstallatie.
• Bevestig de sluitring (E) en uiteindelijk de bevestigingsmoer (F) op de snugklemschroef (D).
• Bevestig de sluitring (E) en uiteindelijk de bevestigingsmoer (F) op de snelklemschroef (D).
  Vór en na het vastdraaien van de moer (F), dient u de 4 afstelbare schroeven af te stellen om de installmentie op het oppervlak aan te passen.

Controller of de boorinstallatie stevig en veilig is geinstalleerd.

Bevestiging d.m.v. de snelsteuneenheid

Om de boorinstallatie vast te kutten zetten d.m.v. de snelsteuneenheid, moet de afstand tot de tegenoverstaande muur tussen 1,7 m en 3 m+zijn.

Plaats de boorinstallatie op de gewenste plek. Plaats de snelsteuneenheid zo zich可能导致 de ondersteuning op de basis van de installmentie. Bevestig de boorinstallatie door de arm (G) rechtsom te draaien. Zet het vast in positie d.m.v. de waarvoort bestemde bout (H).

Opgelet! Het is belangrijk dat de boorinstallatie stevig op het oppervlak is verankerd. Incorrecte bevestiging kan leiden tot persoonlijk letsel of beschadiging van de booreenheid. Ongecontroleerde bewegingenijdens

het boren kuren ervoor zorgen dat de boorkop gegen het oppervlak slaat waardoor stukjes van de segmenten af kuren breken. De boorkop kan ook scheef komen te zitten in het boorgat, waardoor het beschadigd raakt.

De Kernboormotor bevestigen

Draag werkhand Schoenen!
Opgelet! Uw handen lopenijdens
montage van de machine het risico
verplefterd te raken.

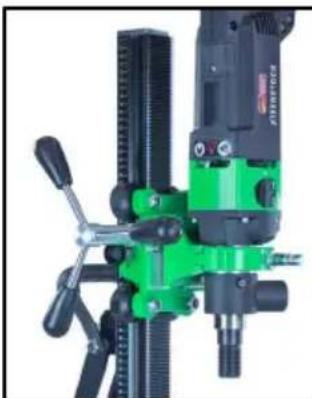

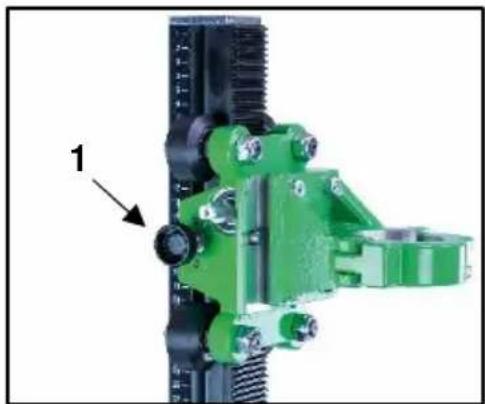

De kernboormachine monteren

Beweeg de machinehouser ver maar boven en zet deze vast door de schroef (1) vast te draaien.

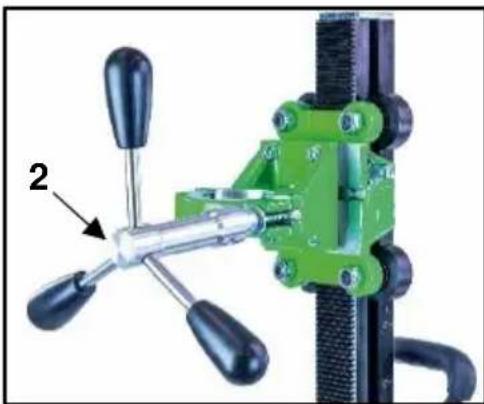

Draai de klemschroef los met behulp van het draaihendel (2) en open de klem. Demonteer van tevoren het extra hendel van de machine.

Plaats de kernboor in de houder en sluit de klem met behulp van de klemschroef.

Draai de schroef (1) los voordat u gaat boren.

Vergrendel alsd drager als de eenheid niet in gebruik is.

Volg bij gebruik van de Kernboormachine algijd de gebruiksaanwijzingen en veiligheidsvoorschriften!

Gebruiksaanwijzingen

Neem a.u.b. de volgende opmerkingen in achevent voor veilig gebruik van het apparaat:

Details van de werkomgeving

• Houd de werkomgeving vrij van alles waardoor bedieningen belemmerd hunnen worden.
  Zorg voor voldoende verlichting in de werkomgeving.
• Volg de regelgevingen m.b.t. de stroomaansluiting.

• Leg de voedingskabel zodanig neer dat het geen beschadiging kan oplopen door de boor.

• Zorg ervoor dat u de werkomgeving in het oog kurz houden en dat alle benodigde gebruikselementen en veiligheidinstallaties bereikbaar blijven.

• Houd andere personnes uit de werkomgeving om ongelukken te voorkomen.

Ruimtevereisten voor gebruik en onderhoud

Houd wanner mogelijk een vrij ruimte voor gebruik en onderhoud van ca. 2 m random de boorpositie, zodat u veilig kunt werkken en onmiddelijk toegang hebt in geval van een storing.

Boren

Boor in het begin zeer traag,.ovat de boorkop slechts begint te boren met eenkleine fractie van het geboorde oppervlak in het materiaal. Als u te snel of metteveel druk boort, kan de boorkop klem komen te zitten.

Let op de LED in de hendel. Als deutsche rood oplicht, de druk verminderen.

Hellend boren

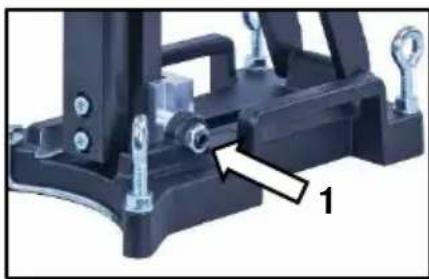

• De zierschroef (1) op de voet losdraaien.

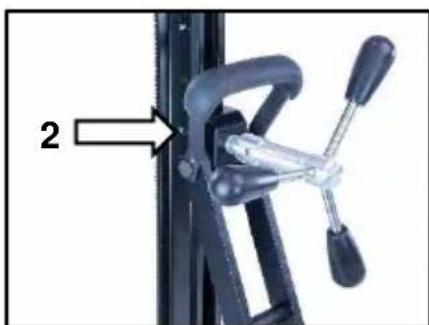

• De klem (2) op de steun losdraaien met de hendel.
• De kolom nu draaien totdat de gewenste hoek is bereikt.
• De schroef (1) en de klem (2) waar vastdraaien.

De schaal op de getande kolom helpt u de boorhoek eenvoudig in te stellen.

De Kernbooreenheid Demonteren

• Beweeg de machinehouser met de kernboor maar boven en zet deze vast door de schroef vast te draaien (1 - pagina 31).
• Verwijder de boorkop.
• Draai het vergrendelhendel op de machinehouder los en verwijder de kernboormachine van de boorinstallatie (zie pagina 31).
• Draai de bevestigingsmoer (F) los (zie pagina 30).
• Houd de boorinstallatie hierbij stevig vast!
• Verwijder de boorinstallatie.
• Schroef de snelklemschroef (D) los (zie paginga 30).

Zorg en Onderhoud

• Houd de boorinstallatie algijd schoon, voornamelijk de getande kolom en de 4 zwenkwielen in de machinehouser.U dient de pignonas ietwat te smeren zodate het vrij kan bewegen.
• De 4 zwenkwielen in de machinehouser要去en zonder spelimg langsdokolom schuiven om een goede prestatie van de boorinstallatie te garanderen.

Opgelet!

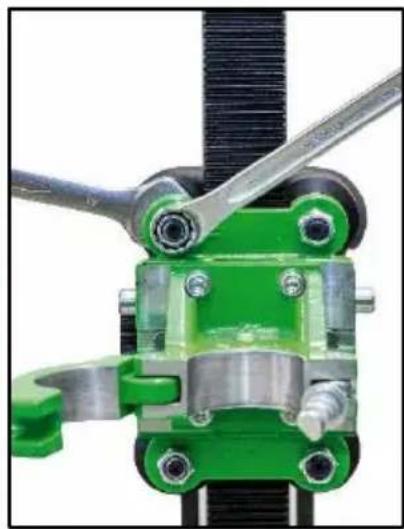

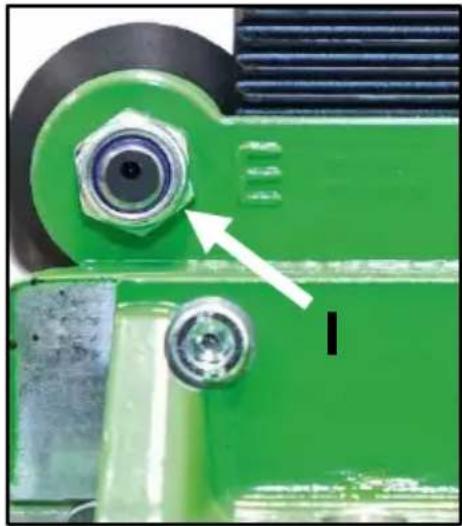

U dient na elke tiende boring te controleren of de zwenkwielen!

Als de positie is gewijzigd, kan deze als volgt worden aangepast:

Gebruik een steeksleutel SW 19 om de moer op de schuifrol met de markings E los te draaien.

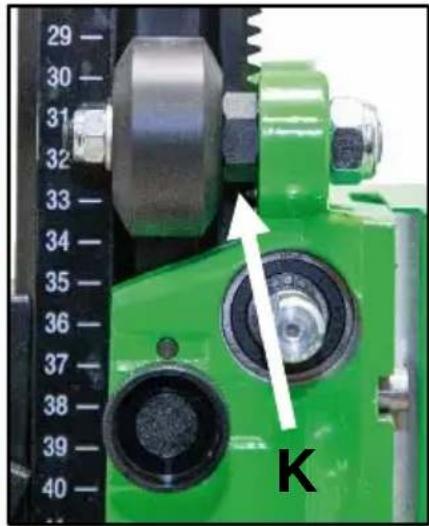

Door de moeren (K) met steeksleutel SW 19 lichtjes te verdraaien, kan de druk van de schuifrol worden ingesteld.

Na het afstellen van de schuifrol moet de moer (I) wee rwen vastgedraaid.

Handelingen bij Storing

Schakel de machine in geval van storing uit en koppel het los van het lichtnetwork. Ingrepen op het elektrische system van de machine mogen uitsluitend door een specialist worden uitgevoerd.

Probleemoplossing

storing	mogelijk oorzaak	reparatie
Booreenheid , heeft teveel speling (vibratie)	Steu zit los	Pas de vleugelmoer aan
	Geleiding teveel speling, versleten slagstuk	Pas geleiding aan (zie pageina 33) Vervang slagstuk
	zwenkwielen versleten	zwenkwielen verranging

Garantie

Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijk bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aan natuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn, zichn van de garantie uitgesloten.

Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een neuew onderdeel of reparatie verholpen. Klachten können alleen ingewiligd worden, als het apparaat, zonder gedemonteerd te zich geweest, maar de leverancier ofaar een Eibenstock-werkplaats gezonden worden.

EU Verklaring van Conformiteit

De machine (d.w.z. ESD 162) gebrukt in deze boorinstallatie要去 voldoen aan de vereisten beschreiben in de specificaties van de boorinstallatie (d.w.z. boordiameter, motorbevestiging). Wij verklaren hierbij dat dit apparaat ontwikkeld is in overeenstemming met 2006/42/EC.

Dit apparaat mag nicht in bedrijf worden gesteld totdat bepaald is dat het Elektrisch Gereedschap aan te sluiten op dit apparaat voldoet aan 2006/42/EC (herkenbaar door de CE-markering op het Elektrisch Gereedschap).

Wijzigingen voorbehouden.
