Caractéristiques techniques	Drone compact Dragon Touch DK01 Mini, caméra HD 720p, portée de contrôle jusqu'à 100 mètres, temps de vol de 10 minutes.
Utilisation	Idéal pour les débutants, facile à piloter avec des commandes intuitives, mode sans tête pour faciliter le contrôle.
Maintenance et réparation	Vérifier régulièrement les hélices et les batteries, nettoyage des capteurs, pièces de rechange disponibles en ligne.
Sécurité	Utiliser dans des zones dégagées, respecter les réglementations locales sur le vol de drones, ne pas surcharger le drone.
Informations générales	Poids léger, design pliable pour un transport facile, compatible avec smartphones pour le contrôle via application.

FOIRE AUX QUESTIONS - DK01 Mini Dragon Touch

Comment charger la batterie du Dragon Touch DK01 Mini ?

Pour charger la batterie, utilisez le câble USB fourni et connectez-le à une source d'alimentation. Assurez-vous que le drone est éteint pendant la charge. La LED indiquera que la batterie est en train de charger.

Pourquoi mon drone ne décolle-t-il pas ?

Vérifiez que la batterie est suffisamment chargée et que les hélices sont correctement installées. Assurez-vous également que le drone est sur une surface plane et dégagée.

Comment synchroniser la télécommande avec le drone ?

Allumez le drone et la télécommande. Appuyez sur le bouton de synchronisation sur la télécommande jusqu'à ce que la LED clignote, puis appuyez sur le bouton de synchronisation sur le drone. La LED devrait s'allumer en continu si la synchronisation est réussie.

Que faire si le drone perd la connexion avec la télécommande ?

Essayez de vous rapprocher du drone et réinitialisez la connexion en éteignant puis en rallumant le drone et la télécommande. Assurez-vous également qu'il n'y a pas d'obstacles entre eux.

Comment effectuer un recalibrage de l'orientation du drone ?

Pour recalibrer le drone, placez-le sur une surface plane, éteignez-le puis rallumez-le. Une fois allumé, déplacez les joysticks de la télécommande dans les directions indiquées dans le manuel jusqu'à ce que la LED clignote pour indiquer que le recalibrage est terminé.

Le drone fait du bruit mais ne décolle pas, que faire ?

Cela peut être dû à un problème avec les hélices. Vérifiez qu'elles ne sont pas endommagées et qu'elles sont correctement fixées. Assurez-vous également que le drone est correctement calibré.

Comment mettre à jour le firmware du Dragon Touch DK01 Mini ?

Visitez le site Web du fabricant pour télécharger la dernière version du firmware. Suivez les instructions fournies pour transférer le fichier sur la mémoire du drone via un câble USB.

Les images prises par le drone sont floues, que faire ?

Assurez-vous que l'objectif de la caméra est propre et sans obstructions. Vérifiez également que le drone est stabilisé lors de la prise de vue, et envisagez d'utiliser le mode de vol stabilisé si disponible.

Quelle est la durée de vol maximale du Dragon Touch DK01 Mini ?

La durée de vol maximale est d'environ 8 à 10 minutes, selon les conditions de vol et le poids des accessoires supplémentaires.

Que faire si le drone ne répond pas aux commandes de la télécommande ?

Vérifiez que les piles de la télécommande sont chargées et correctement installées. Si le problème persiste, essayez de réinitialiser la connexion entre le drone et la télécommande.

MODE D'EMPLOI DK01 Mini Dragon Touch

Mini Drone DK01 × 1 Télécommande Standard × 1 Batterie × 2 Hélice de Rechange × 4 Tournevis × 1 Télécommande de Capteur de Gravité x1 Télécommande en Forme de Goutte d'Eau × 1 Cable USB × 1 Manuel de l'Utilisateur × 1 Cable USB × 1 USER MANUALDragon Touch DK01 Mini Drone V1.0 Español Français

Drone Dimensions: 170 mm x 170 mm x 38 mm Capacité de la batterie: 3,7 V / 500 mAh Temps de charge: 60 minutes Temps de vol: 6 minutes Distance à distance: 60 mètres Télécommande à Capteur de Gravité Capacité de la batterie: 3,7 V/150 mAh Temps de charge: 30 minutes Temps d'utilisation: 10 heures Remarque:

• La télécommande s'éteint automatiquement après 1 minute d'inactivité.

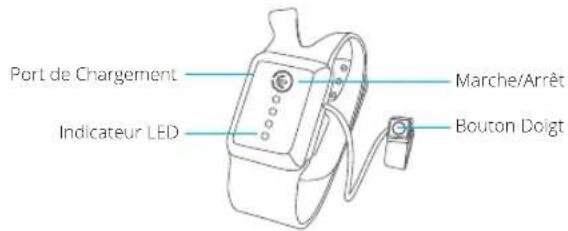

• Lorsque la télécommande est en mode de protection basse tension (comme indiqué par le voyant lumineux clignotant lentement), veuillez la charger avant utilisation. Capteur Infrarouge Capteur Infrarouge Capteur Infrarouge Marche/Arrêt Hélice Moteur Drone Télécommande standard Télécommande à Capteur de Gravité Télécommande en Forme de Goutte d'Eau Interrupteur Retournement 3D Réglage Fin vers l'Avant Droite Levier Oscillant Réglage Fin vers la Gauche Réglage Fin vers la Droite Réglage Fin vers l'Arrière Commutateur Haute/ Basse Vitesse Gauche Levier Oscillant Atterrissage par un Bouton Appuyez longuement pour activer l'arrêt d'urgence Mode sans Tête Retour par un bouton Décollage par un Bouton/Infrarouge Évitement d'Obstacle Marche/Arrêt Bouton Doigt Port de Chargement Indicateur LED Décollage/Atterrissage par un Bouton 59 60COMMENCER Charger et Installer la Batterie

1. Charger la batterie du drone.

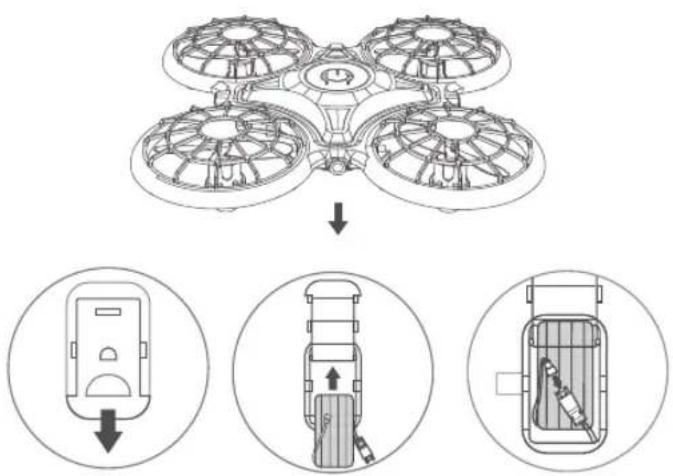

2. Installez la batterie du drone lorsqu'elle est complètement chargée.

5V/1A ou 5V/2A Chargement: LED rouge Complètement chargé: LED verte

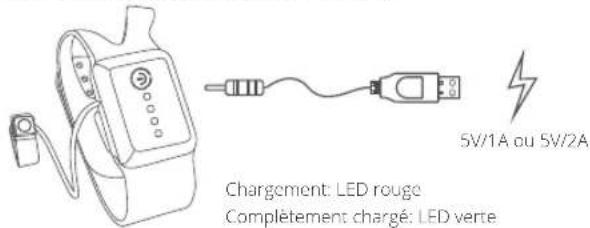

3. Charger la télécommande du capteur de gravité.

4. Portez la télécommande du capteur de gravité sur votre paume lorsqu'elle

est complètement chargée.

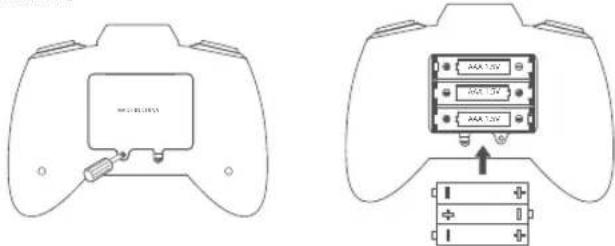

5. Achetez 3 piles AAA 1,5 V (non incluses) et installez-les dans la télécommande

AAA 1.5V AAA 1.5V AAA 1.5V Chargement: LED rouge Complètement chargé: LED verte 5V/1A ou 5V/2A Remarque: Assurez-vous que les piles sont correctement installées. N'utilisez PAS de vieilles piles et de nouvelles piles en même temps. 61 626. TLa batterie de la télécommande en forme de goutte d'eau n'est pas rechargeable. Remarque:

• Pour votre sécurité, veuillez utiliser la batterie d'origine et les câbles USB fournis.

• La durée de vie de la batterie sera réduite lorsqu'elle est utilisée par temps froid.

• Veuillez éviter d'exposer la batterie au soleil, à la chaleur ou à des températures élevées.

• Pour chaque vol, allumez d'abord le drone, puis allumez la télécommande.

• Veuillez répéter la procédure de couplage à chaque fois que le drone ou la télécommande est redémarré.

• L'étalonnage est indispensable pour éviter de perdre votre drone.

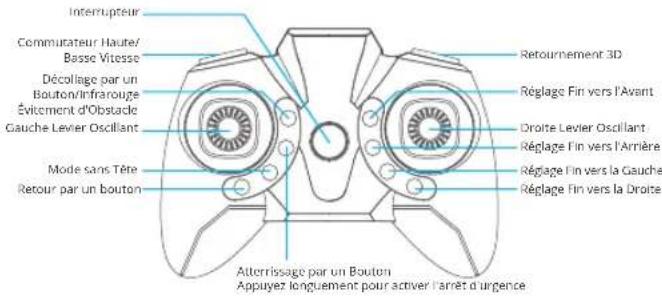

• Voler en plein air et dans la plage de contrôle est fortement recommandé pour les débutants. VOL AVEC LA TÉLÉCOMMANDE STANDARD

1. Allumez et associez la télécommande au drone

• Placez le drone sur une surface plane. Appuyez et maintenez le bouton d'alimentation du drone pour l'allumer. Les LED du drone commenceront à clignoter.

• Appuyez sur le bouton d'alimentation de la télécommande pour allumer. Attendez quelques secondes et l'appairage sera terminé automatiquement, les LED du drone passeront du blanc au coloré et continuez à allumer.

Déplacez simultanément le gauche levier oscillant vers le bas à droite à un angle de 45° et déplacez le droite levier oscillant vers le bas à gauche à un angle de 45° et maintenez pendant 3 secondes pour calibrer le drone. L'indicateurs LED du drone clignotent en blanc pendant environ 3 secondes. L'étalonnage est terminé lorsque les lumières LED colorées s'allument et vous entendrez un bip de la télécommandel.

3. Instructions de vol

Décollage Option 1: Une fois le couplage terminé, poussez le gauche levier oscillant vers l'avant pour le déverrouiller. Les quatre hélices commenceront alors à tourner. Poussez à nouveau le gauche levier oscillant vers l'avant, le drone décollera. Option 2: Une fois le couplage terminé, poussez le gauche levier oscillant vers l'avant pour le déverrouiller. Les quatre hélices commenceront alors à tourner. Appuyez sur le bouton de décollage par un bouton pour décoller. 63 64DIRECTIONS Le Gauche Levier Oscillant Monter et descendre: Poussez le gauche levier oscillant vers l'avant et le drone montera; tirez-le vers l'arrière et le drone descendra. Tournez à gauche et tournez à droite: Tirez le gauche levier oscillant vers la gauche et le drone tournera vers la gauche; tirez-le vers la droite et le drone tournera vers la droite. Le Droite Levier Oscillan Avant et arrière: Poussez le droite levier oscillant vers l'avant et le drone volera vers l'avant; tirez-le vers l'arrière et le drone volera en arrière. Réglage du vol L'ajustement peut être important pour vous aider à contrôler votre drone. Si le drone dérive vers l'avant ou vers l'arrière pendant le vol, appuyez et maintenez le bouton retournement 360°, puis déplacez doucement le droite levier oscillant vers l'arrière ou vers l'avant pour régler. Si le drone dérive vers la gauche ou la droite pendant le vol, maintenez le bouton retournement 360° enfoncé, puis déplacez doucement le droite levier oscillant vers la droite ou la gauche pour régler. Vers la gauche et la droite: Tirez le droite levier oscillant vers la gauche et le drone volera vers la gauche; tirez-le vers la droite et le drone volera vers la droite. Relâchez le droite levier oscillant et le bouton retournement 360° pour quitter le mode du réglage. 65 66Retournement 360° Après avoir piloté le drone à une altitude de plus de 2 mètres, appuyez sur le droite levier oscillant et le bouton retournement 360° pour activer la fonction retournement 360°. Relâchez une fois le flip terminé. Déplacez le droite levier oscillant vers l'avant/l'arrière/vers la gauche/vers la droite pour faire pivoter le drone à 360° dans la direction correspondante. Veuillez noter que cette fonction ne peut pas être activée lorsque la batterie du drone est faible. Relâchez le droite levier oscillant et le bouton retournement 360° pour quitter ce mode. Commutateur de vitesse La vitesse lente est le paramètre par défaut du drone. Appuyez une fois sur le bouton de commutation de vitesse pour une vitesse moyenne, indiquée par deux bips de la télécommande. Appuyez à nouveau dessus pour une vitesse élevée, indiquée par trois bips de la télécommande. Une troisième pression ramènera le drone à basse vitesse, indiqué par un bip de la télécommande. Retour par un bouton Appuyez et maintenez le bouton de "retour par un bouton", le drone volera en arrière dans la direction inverse de sa trajectoire de vol d'origine. Appuyez de nouveau sur le bouton et maintenez-le enfoncé pour quitter ce mode. Mode sans tête Appuyez sur le bouton "mode sans tête" pour activer la fonction. Les LED du drone clignoteront et les utilisateurs entendront un bip de la télécommande. Dans ce mode, le drone volera en suivant la direction du droite levier oscillant quelle que soit la position de la tête ou de la queue de votre drone. Appuyez à nouveau sur le même bouton pour quitter ce mode. Évitement d'obstacles infrarouge Appuyez sur le bouton "décollage par un bouton/évitement d'obstacle infrarouge" pour activer le mode d'évitement d'obstacle infrarouge. Le drone volera dans une autre direction lorsqu'il détectera un obstacle. Appuyez à nouveau pour quitter ce mode. Arrêt d'urgence Appuyez sur le bouton "atterrissage par un bouton" et maintenez-le enfoncé pendant 3 secondes, le drone cessera de voler et tombera au sol. Pour éviter tout accident désagréable, veuillez vous assurer qu'il n'y a personne sous le drone lors de l'utilisation de l'arrêt d'urgence. Maintien d'altitude/survol C'est l'un des paramètres par défaut du drone. Lorsque vous relâchez le gauche levier oscillant après l'action ascendante/descendante, le drone planera à son altitude de vol actuelle. Un bon réglage peut aider à obtenir un vol stable. Atterrissage Option 1: Appuyez sur le bouton "atterrissage par un bouton" pour atterrir. Option 2: Pendant le vol, tirez le gauche levier oscillant vers l'arrière aussi loin que possible pour faire atterrir le drone, et maintenez-le pendant 3 secondes jusqu'à ce que toutes les pales du rotor s'arrêtent de tourner. VOL AVEC LA TÉLÉCOMMANDE DU CAPTEUR DE GRAVITÉ

1. Allumez et associez la télécommande au drone

Placez le drone sur une surface plane. Appuyez et maintenez le bouton d'alimentation sur le drone pour l'allumer. Les LED dessus commenceront à clignoter. Appuyez sur le bouton d'alimentation et maintenez-le enfoncé pour allumer la télécommande. Les LED dessus commenceront à clignoter et la télécommande 67 68s'associera automatiquement avec le drone. Lorsque l'appairage est terminé, les LED du drone et de la télécommande resteront allumés.

Appuyez sur le bouton d'alimentation du drone. Les LED du drone commenceront alors à clignoter rapidement. L'étalonnage est terminé lorsque les LED du drone restent allumées en permanence.

3. Instruction légère

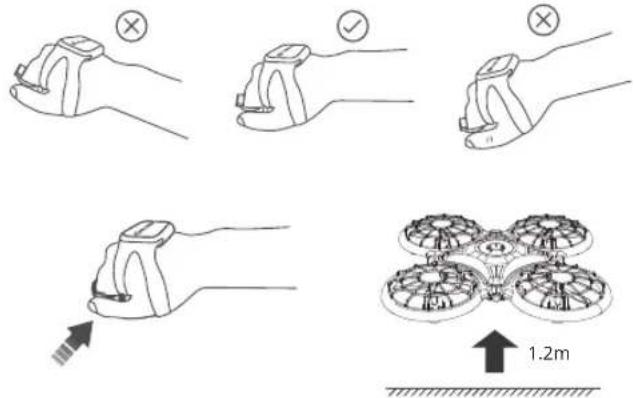

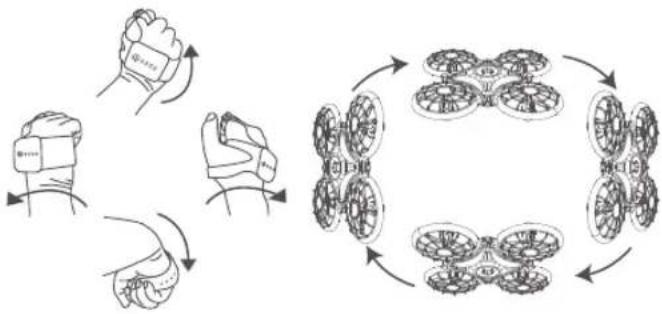

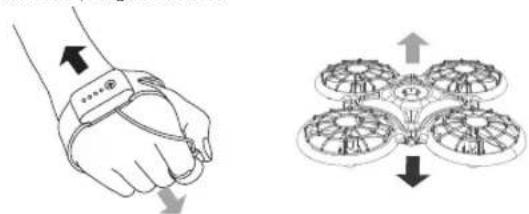

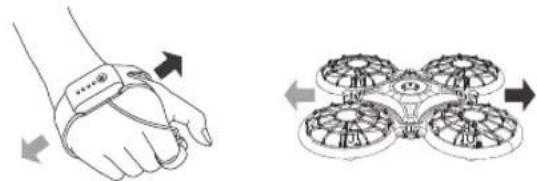

Décollage Serrez votre poing, puis assurez-vous que la télécommande est parallèle à la surface sur laquelle vous êtes debout. Appuyez sur "bouton doigt", puis relâchez-le. Le drone décollera verticalement à une altitude de 1,2 mètre. 1.2m Instructions Avant: Relâchez "bouton doigt" pendant le vol, puis inclinez votre poing vers le bas. Arrière: Relâchez "bouton doigt" pendant le vol, puis inclinez votre poing vers le haut. Vers la gauche: Relâchez "bouton doigt" pendant le vol, puis penchez votre poing vers la gauche. Vers la droite: Relâchez "bouton doigt" pendant le vol, puis penchez votre poing vers la droite. Monter: Appuyez sur "bouton doigt" pendant le vol, puis inclinez votre poing vers le haut. Descendre: Appuyez sur "bouton doigt" et maintenez-le enfoncé pendant le vol, puis inclinez votre poing vers le bas. 69 70Rotation à gauche: Appuyez sur "bouton doigt" enfoncé pendant le vol, puis penchez votre poing vers la gauche. Rotation à droite: Appuyez sur "bouton doigt" enfoncé pendant le vol, puis penchez votre poing vers la droite. Retournement 360° Déplacez votre poing pour vous assurer que la télécommande est parallèle à la surface sur laquelle vous vous tenez pendant le vol (comme vous l'étiez avant le décollage). Appuyez sur "bouton doigt", puis relâchez-le. Les LED du drone commenceront à clignoter rapidement. Ensuite, déplacez votre poing en avant/ en arrière/à gauche/à droite pour retourner le drone en conséquence. Évitement d'obstacles infrarouge Appuyez continuellement 3 fois sur "bouton doigt" pour activer le mode d'évitement d'obstacles infrarouge pendant le vol. Les LED du drone clignoteront 3 fois, puis resteront allumées en permanence. Le drone volera dans une autre direction lorsqu'il détectera un obstacle. Appuyez à nouveau 3 fois sur le bouton Finger pour quitter ce mode. Arrêt d'urgence Appuyez sur le bouton d'alimentation de la télécommande et maintenez-le enfoncé pendant 2 secondes, le drone cessera de voler et tombera au sol. Pour éviter tout accident désagréable, veuillez vous assurer qu'il n'y a personne sous le drone lors de l'utilisation de l'arrêt d'urgence. Atterrissage Déplacez votre poing pour vous assurer que la télécommande est parallèle à la surface pendant le vol. Relâchez "bouton doigt", puis appuyez sur le bouton d'alimentation de la télécommande pour atterri. VOL AVEC LA TÉLÉCOMMANDE EN FORME DE GOUTTE D'EAU Remarque: Veuillez éteindre la télécommande standard et la télécommande du capteur de gravité avant d'utiliser la télécommande en forme de goutte d'eau.

Placez le drone sur une surface plane. Appuyez et maintenez le bouton d'alimentation du drone pour l'allumer. Les LED dessus commenceront à clignoter. Vous n'avez pas besoin d'allumer et de coupler la télécommande en forme de goutte d'eau avec le drone. 71 722. Étalonner Appuyez sur le bouton d'alimentation du drone. Les LED du drone commenceront à clignoter rapidement. L'étalonnage est terminé lorsque les LED clignotent lentement.

3. Instructions de vol

Décollage Option 1: Appuyez sur le bouton de la télécommande en forme de goutte d'eau pour commencer le décollage. Option 2: Placez le drone dans la paume de votre main avec la tête du drone tournée vers l'avant. Jetez-le doucement en l'air. Remarque: Veuillez vous assurer qu'il y a suffisamment d'espace pour lancer le drone. Nous recommandons cette option uniquement aux utilisateurs de drones expérimentés. ENTRETIEN

1. Nettoyez fréquemment ce produit avec un chiffon doux et propre.

2. Évitez d'exposer ce produit à la lumière du soleil, à la chaleur ou à des

températures élevées.

3. Tenez-vous à l'écart de l'eau.

4. Vérifiez régulièrement les prises et autres composants, veuillez réparer le

produit avant de l'utiliser si quelque chose est cassé ou endommagé.

CONSEILS DE SÉCURITÉ

1. Gardez les petits composants hors de portée des enfants.

2. Veuillez vous assurer que le drone monte lentement pour éviter tout dommage

potentiel à haute vitesse.

3. Après l'atterrissage, veuillez d'abord éteindre la télécommande, puis éteindre le

4. Veuillez garder le drone à une distance de sécurité de 2 à 3 mètres des autres

personnes pour éviter les accidents ou les accidents lors de l'atterrissage.

5. Les enfants doivent être sous la surveillance d'un adulte lors de l'utilisation de

6. Veuillez ne pas charger la batterie qui n'est pas rechargeable. Assurez-vous que

les piles sont correctement installées. N'utilisez PAS de vieilles piles et de nouvelles piles en même temps.

7. Il est fortement recommandé aux utilisateurs d'alimenter le drone et les

télécommandes et de retirer les piles lorsqu'elles ne sont pas utilisées pendant une longue période.

8. Soyez conscient du risque de court-circuit.

Instructions Monter: Mettez votre main sous le drone. Descendre: Lorsque le drone vole à une altitude de 1,2 mètre, il descendra lentement automatiquement. Vers la gauche: Placez votre main sur le côté droit du drone. Vers la droite: Mettez votre main sur le côté gauche du drone. Atterrissage Appuyez sur le bouton de la télécommande pour faire atterrir le drone pendant le vol.

1. Lorsque l'état de la batterie du drone ou de la télécommande est faible, cela

peut a ecter la distance à distance.

2. Si l'état de la batterie du drone est faible, il peut avoir des difficultés à maintenir

l'altitude de décollage ou de vol.

3. Veuillez arrêter d'utiliser ce produit et le réparer dès que possible si quelque

chose est cassé ou endommagé. Le non-respect de cette consigne pourrait présenter un risque pour la sécurité.

4. Veuillez retirer les piles si elle n'est pas utilisée pendant une longue période en

cas de fuite de la batterie.

5. Évitez les chutes ou les collisions, car cela réduirait considérablement la durée

6. Ce produit contient de nombreuses pièces en alliage métallique. Faites attention

de ne pas vous blesser les doigts.

1. Les LED du drone ne s'allument pas.

• Appuyez sur le bouton d'alimentation du drone.

• Remplacez ou chargez la batterie du drone.

• Assurez-vous que les connecteurs de la batterie sont fermement branchés.

2. Les LED du drone continuent de clignoter, mais le drone ne répond à aucune

commande de la télécommande standard.

• Jumelez à nouveau le drone et la télécommande.

• Remplacez ou chargez la batterie du drone.

• Assurez-vous que les piles de la télécommande sont suffisamment chargées.

• Assurez-vous d'éteindre la télécommande du capteur de gravité.

3. Le vol n'est pas stable.

• Retournez le drone et redémarrez pour effectuer l'étalonnage comme indiqué.

• Effectuez le réglage du vol en conséquence.

• Volez le drone quand il fait beau. Pour toute demande de renseignements sur les produits Dragon Touch, n'hésitez pas à nous contacter et nous vous répondrons dans les 24 heures. E-mail: [e-mail] Site officiel: www.dragontouch.com CONTACTEZ-NOUS

4. La réponse du drone au contrôle n'est pas sensible.

• Assurez-vous que la distance entre le drone et la télécommande est efficace.

5. Le drone volera au-delà de la plage de contrôle.

• Activez le mode sans tête, puis déplacez le droite levier oscillant pour faire revenir le drone. 6.Les pales du rotor doivent être remplacées.

• Les hélices et les moteurs sont marqués A et B.Veuillez les appairer lors du remplacement des pales du rotor.

7. La télécommande en forme de goutte d'eau ne fonctionne pas.

• Assurez-vous d'éteindre la télécommande du capteur de gravité et la télécommande standard. Français
