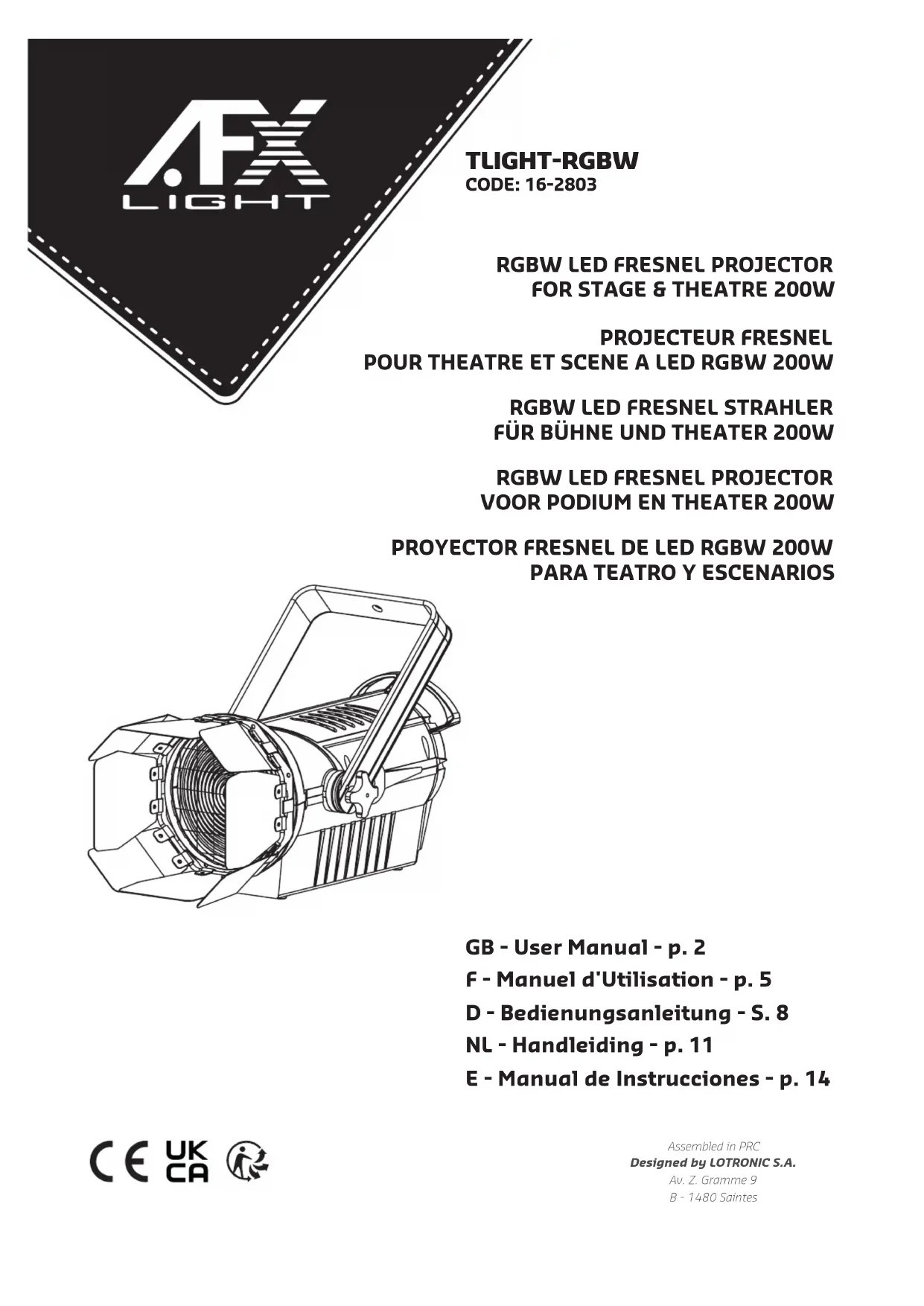

MODE D'EMPLOI TLIGHTRGBW AFX

L’éclair dans le triangle attire l’at- tention sur un danger physique (due à une électrocution p.ex.). Le point d’exclamation dans le triangle indique un risque dans la manipulation ou l’utilisation de l’appareil. L'appareil est conforme à la norme CE Uniquement pour utilisation à l'intérieur 0.5m Distance minimale entre l'appareil et d'autres objets Ce symbole signie que cet appareil ne doit être mis aux déchets ménagers dans aucun pays de la Communauté européenne an d’éviter de nuire à l’environnement et à la santé humaine. Il convient d’en disposer d’une manière responsable an de promouvoir la réutilisation des matériaux. Pour retourner votre appareil usagé, merci d’utiliser les systèmes de retours et de ramassage mis en place ou de contacter votre revendeur chez qui vous avez acheté l’appareil. Ils peuvent reprendre cet appareil pour un recyclage écologique Lire attentivement ce manuel avant la première mise en service.

CONSIGNES DE SECURITE

• Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’uti- lisation et l’entretien de cet appareil.

• Conservez le manuel pour référence ultérieure. Si l’appareil change un jour de propriétaire, assu- rez-vous que le nouvel utilisateur est en possession du manuel.

• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension d’alimentation indiqué sur la plaque signalétique de l’appareil.

• Cet appareil fait partie de la classe I et doit être impérativement branché sur une prise secteur avec terre.

• Uniquement pour utilisation à l'intérieur!

• An d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l’humidité. Assurez-vous qu’aucun objet inammable ne se trouve à proximité de l’appareil pendant son fonctionnement.

• Installez l’appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface. Assurez-vous que les fentes de ventilation ne sont pas bloquées.

• La distance minimale entre le luminaire et l’objet éclairé doit s’élever à 0,5m.. 0.5m

• Ne pas faire fonctionner cet appareil pendant plus de 8 heures en continu. Laissez-le refroidir avant de l'utiliser à nouveau an de prolonger sa durée de vie.

• Débranchez l’appareil du secteur avant toute manipulation ou entretien.

• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l’appareil à des températures supérieures.

• Le boîtier peut atteindre 85°C. Ne pas toucher le boîtier les mains nues pendant le fonctionne- ment. Coupez l'alimentation et attendez 15 minutes que l'appareil refroidisse avant d'effectuer une intervention.

• NE PAS OUVRIR le boîtier dans les 5 minutes suivant l'arrêt.

• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer l’appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dys- fonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces déta- chées identiques aux pièces d’origine.

• Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé. ATTENTION

• Ne jamais débrancher l’appareil en tirant sur le cordon.

• Ne pas exposer vos yeux à la source lumineuse.

• Le luminaire ne doit servir qu’à des ns décoratives et ne convient pas comme éclairage domes- tique normal.

• Si le cordon secteur de l’appareil est endommagé, il ne doit être remplacé que par le fabricant ou son agent ou bien un technicien qualié an d’éviter tout risque d’électrocution..

• Remplacez immédiatement les lentilles, le boîtier ou le ltre UV s'ils présentent des dommages.

DISPOSITIF DE COUPURE

Lorsqu’une che SECTEUR ou un coupleur sont utilisés pour déconnecter l’appareil du secteur, ce dispositif doit rester facilement accessible à tout moment. INSTALLATION Fixez l’appareil au moyen des trous de vis sur l’étrier. Assurez-vous que l’appareil est solidement xé pour éviter des vibrations et des mouvements pendant le fonctionnement. Veillez toujours à ce que la structure qui accueille l’appareil, est sufsamment solide et capable de porter au moins 10 fois le poids propre de l’appareil. L’appareil doit être xé par des professionnels à en endroit où il est hors de portée des personnes et en dehors d’un chemin de passage. Vous pouvez installer cet appareil dans n’importe quelle position pourvu qu’il y ait une ventilation sufsante. Lors du choix d’un emplacement, tenez compte de la facilité d’accès à l’appareil pour des travaux de maintenance et de nettoyage. Ne jamais installer l’appareil à un endroit exposé à la pluie, l’humidité, aux changements de tem- pérature importants et présentant une ventilation limitée. CONNEXION DMX Branchez le câble XLR sur la sortie mâle de votre contrôleur et l'autre extrémité sur l'entrée femelle de l'appareil. Vous pouvez ainsi brancher plusieurs appareil en série.

CONNECTEURS DE CABLE

Le câble doit posséder une che XLR mâle d’un côté et XLR femelle de l’autre. Une résistance de n de ligne réduit les erreurs de signal. Pour éviter des problèmes de transmission des signaux, il est toujours conseillé de brancher une résistance de n de ligne DMX. ATTENTION Il ne doit y avoir aucun contact entre le commun et la masse du châs- sis de l’appareil. La mise à la masse du commun peut provoquer une boucle de masse et votre ap- pareil fonctionne d’une façon étrange. Testez les câbles à l’aide d’un ohm-mètre an de vérier la polarité et de vous assurer que les broches ne sont pas connectées à la masse ni court-circuitées sur le blindage ou mutuellement. REGLAGE DU MODE DMX: Lorsque l'appareil est en mode DMX, vous pouvez connecter plusieurs machines via le câble de si- gnal, sans utiliser de contrôleur DMX. C'est le mode maître/esclave. Vous congurez le mode sur le premier appareil et les autres appareils suivront automatiquement le maître. Si l'appareil est connecté à un contrôleur DMX, le signal sera envoyé par le contrôleur et vous pour- rez contrôler l'appareil via DMX. MENU L'appareil dispose d'un écran LCD avec 4 boutons sur le panneau arrière. Appuyez sur MENU pour choisir différentes fonctions, appuyez sur UP/DOWN pour modier la valeur, appuyez sur ENTER pour conrmer.FR7 www.afx-light.com Menu Fonction Description DMX-ADDR

Réglage de l'adresse DMX512 Appuyez sur le bouton UP/DOWN pour choisir la valeur DMX, puis appuyez sur le bouton ENTER pour conrmer R-DIMMER

Réglage du dimmer rouge Appuyez sur le bouton UP/DOWN pour choisir la luminosité, puis appuyez sur le bouton ENTER pour conrmer G-DIMMER

Réglage du dimmer vert Appuyez sur le bouton UP/DOWN pour choisir la luminosité, puis appuyez sur le bouton ENTER pour conrmer B-DIMMER

Réglage du dimmer bleu Appuyez sur le bouton UP/DOWN pour choisir la luminosité, puis appuyez sur le bouton ENTER pour conrmer H-DIMMER

Réglage du dimmer blanc Appuyez sur le bouton UP/DOWN pour choisir la luminosité, puis appuyez sur le bouton ENTER pour conrmer PROGRAM

Sélection d'un pro- gramme interne Appuyez sur le bouton UP/DOWN pour choisir les pro- grammes, puis appuyez sur le bouton ENTER pour conrmer SPEED 01 Réglage de la vitesse des programmes internes Appuyez sur le bouton UP/DOWN pour choisir la vitesse des programmes, puis appuyez sur le bouton ENTER pour conr- mer Test-md auto Test en mode auto- matique Appuyez sur le bouton ENTER pour conrmer Test-md audi Test du mode son Appuyez sur le bouton ENTER pour conrmer

TABLE DES 9 CANAUX DMX

Canal Valeur Fonction CH1 0-255 Dimmer général, du sombre au lumineux CH2 0-255 Réglage total du stroboscope CH3 0-255 Dimmer rouge du sombre au lumineux CH4 0-255 Dimmer vert du sombre au lumineux CH5 0-255 Dimmer bleu du sombre au lumineux CH6 0-255 Dimmer blanc du sombre au lumineux CH7 0-255 Sélections de couleurs CH8 0-255 Micro programmes internes CH9 0-255 Réglage de vitesse de la micro-fonction, 0 est le plus rapide, 255 est le plus lent
