MODE D'EMPLOI PHANTOM IBIZA SOUND

INTRODUCTION Nous vous remercions pour l’achat de cette enceinte. AVERTISSEMENTS ATTENTION

L’éclair dans le triangle attire l’attention sur un danger physique (due à une électrocution p.ex.). Le point d’exclamation dans le triangle indique un risque dans la manipulation ou l’utilisation de l’appareil. Ce symbole signi󰊟 e que cet appareil ne doit être mis aux déchets ménagers dans aucun pays de la Communauté euro- péenne a󰊟 n d’éviter de nuire à l’environnement et à la santé humaine. Il convient d’en disposer d’une manière respon- sable a󰊟 n de promouvoir la réutilisation des matériaux. Pour retourner votre appareil usagé, merci d’utiliser les systèmes de retours et de ramassage mis en place ou de contacter votre revendeur chez qui vous avez acheté l’appareil. Ils peuvent reprendre cet appareil pour un recyclage écologique. En conformité avec les exigences de la norme CE Appareil de classe II, double isolation sans mise à la terre Utilisation uniquement à l'intérieur Cet appareil a été conçu en accord avec la directive Européenne d’EcoConception, L’objective est de réduire la consommation électrique des appareils Il est donc équipé d’un système de mise en veille automatique Au bout de 10mn sans aucune action ou di󰈚 usion sonore, il se mettra automatiquement en veille. Pour le redémarrer, il faudra utiliser votre télécommande ou alors éteindre l’appareil avec le bouton marche/ arrêt et attendre 1mn avant de le rallumer.

CONSIGNES DE SÉCURITÉ IMPORTANTES

• Lire attentivement le mode d'emploi et le conserver pour référence ultérieure.

• Brancher l'appareil sur une prise secteur appropriée.

• Tenir à l'abri de la pluie et de l'humidité a󰊟 n de réduire le risque d'un choc électrique ou d'un incendie.

• Débrancher l'appareil du secteur en cas de non-utilisation pour une durée prolongée.

• Prendre toutes les précautions qui s'imposent pour éviter que des corps étrangers ou des liquides pénètrent à l'intérieur du boîtier.

• Ne pas retirer le couvercle ou le panneau arrière. L'appareil ne contient aucune pièce remplaçable par l'utilisa- teur.

• Tenir à l'abri de 󰊠 ammes ouvertes telles que des bougies.

• Ne pas utiliser dans un climat tropical. Uniquement dans des climats tempérés.

• Veuillez placer l'appareil sur une surface plane et stable. Ne placez jamais l'appareil sur une surface instable ou mobile. Des personnes pourraient être blessées ou l'appareil endommagé par sa chute.

• Garder une distance minimale de 0,5m autour de l'appareil a󰊟 n d'assurer une ventilation su󰊡 sante et éviter une surchau󰊞 e.

• Respecter toutes les consignes de sécurité et avertissements. Ils font partie du manuel et doivent être conser- vés avec le manuel.

• Nous déclinons toute responsabilité pour des dommages aux biens et aux personnes dus à une mauvaise ma- nipulation ou le non-respect des consignes de sécurité. Le droit de garantie ne s’applique pas.

• Des modi󰊟 cations non-autorisées de l’appareil sont interdites pour des raisons de sécurité et de licence (CE).

• Ne pas exposer l’appareil à des températures extrêmes (<5°C / >35°C° pendant le fonctionnement

• Tenir à l'abri des vibrations fortes ou de fortes contraintes mécaniques. Dispositif de coupure du secteur : Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce dispositif doit rester facilement accessible.

Branchez la 󰊟 che d'alimentation secteur sur une prise secteur et la batterie intégrée commencera à se charger.MANUAL - PHANTOM

Code: 10-5584 La LED CHARGE s'allume en rouge. Une fois la batterie complètement chargée, la LED s'allume en vert ATTENTION: Si l'enceinte est mise en mode veille via la télécommande, la batterie intégrée ne se charge PAS. Après 10 minutes d'inactivité, l'enceinte commute automatiquement en mode veille. NOTE IMPORTANTE: PRODUITS AVEC DES BATTERIES AU LITHIUM

1. AVANT la première utilisation, chargez complètement la batterie.

2. Rechargez la batterie régulièrement après chaque utilisation sans attendre qu’elle soit déchargée.

3. NE JAMAIS laisser décharger complètement la batterie sous peine de perdre 20 % de sa capacité,

voire sa perte totale! Si la tension devient trop faible, le circuit interne n’est plus alimenté et il sera impossible de recharger la batte- rie !

4. Si vous n’utilisez pas le produit pendant une durée prolongée, il est recommandé de charger la batterie à

40% et de la véri󰊟er/charger une fois par mois.

** LES BATTERIES NE SONT PAS GARANTIES **

Nous déclinons toute responsabilité pour des batteries endommagées prématurément suite au non-respect de ces règles de base.

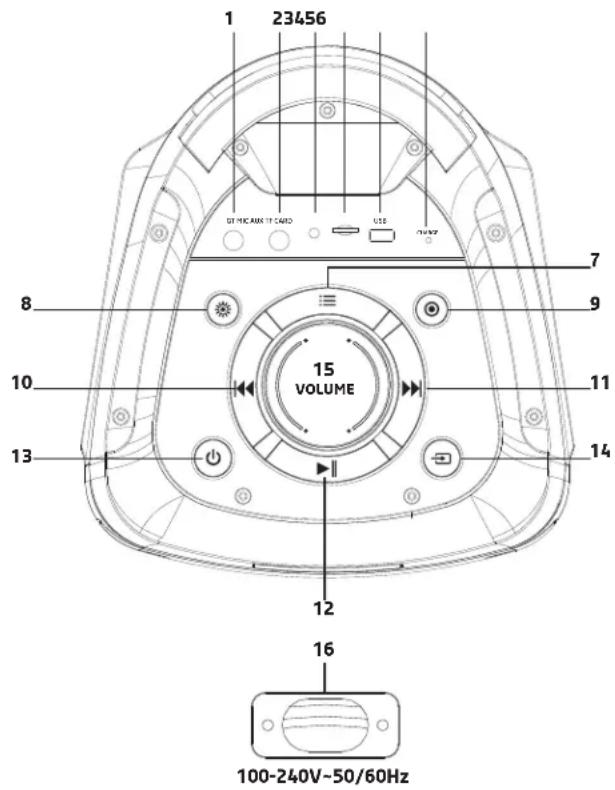

DESCRIPTION DU DESSUS

1. Entrée guitare 2. Entrée micro 3. Entrée AUX (câble jack 3,5 mm) 4. Entrée carte micro SD 5. Entrée USB 6. LED de charge 7. MENU : Réglage des Aigus/graves/volume du micro/écho du micro/volume de la guitare 8. Jeu de lumière à LED allumé/éteint 9. Fonction d'enregistrement 10. Chanson précédente 11. Appuyez brièvement pour sélectionner la chanson suivante 12. Appuyez brièvement pour lire/mettre en pause en mode USB/TF/Bluetooth. Appui long pour activer la fonction TWS 13. Marche / arrêt 14. Mode : entrée ligne, USB/TF, Bluetooth, 15. Contrôle du volume principal 16. Entrée secteur (panneau arrière)

INSTALLATION DES PILES

Retirez le couvercle du compartiment à piles au dos de la télécommande et insérez 2 piles AAA (LR3) en respectant la bonne polarité.

RECOMMANDATIONS POUR LES PILES

Ce pictogramme indique que les piles et batteries usagées ne doivent pas être jetées avec les ordures ména- gères, mais déposées dans des points de collecte séparés pour être recyclées. Tenir les piles à l'abri d'une chaleur excessive telle que le soleil, le feu ou similaires. Lorsque les piles ne sont pas utilisées, retirez-les pour éviter les dommages causés par des fuites ou la corrosion de la pile. ATTENTION: Danger d'explosion si la pile n'est pas remplacée correctement. Ne remplacer que par le même type ou un type équivalent.

AVERTISSEMENT: Ne pas ingérer la pile. Danger de brûlure chimique. Conserver les piles neuves et usées hors de

portée des enfants. Si le compartiment à pile ne se ferme pas correctement, cesser d'utiliser le produit et tenir hors de portée des enfants. En cas de doute concernant le fait que les piles pourraient avoir été avalées ou introduites dans une partie quelconque du corps, consulter immédiatement un médecin.

GT MIC AUX TF CARDVOLUME

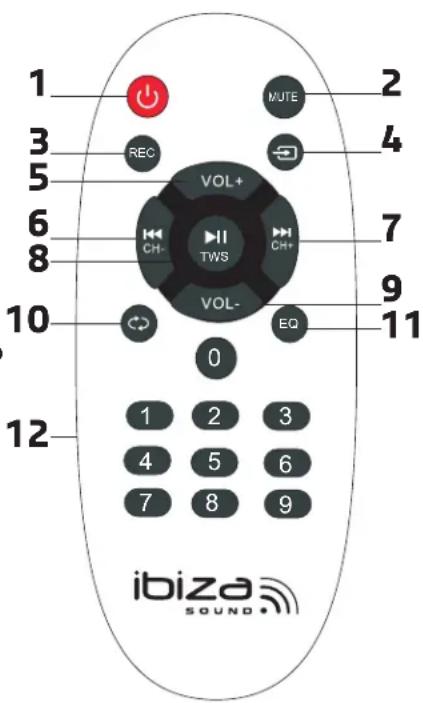

1. Marche/Veille 2. Mute : coupe le son dans n'importe quel mode 3. Fonction d'enregistrement: en mode USB/TF, appuyez sur le bouton «REC» pour enregistrer 4. Mode : appuyez brièvement pour passer au mode BT/LINE/USB/TF. 5. Volume principal + 6. Chanson précédente 7. Prochaine chanson 8. Lecture / pause 9. Volume principal - 10. Répétez le titre en cours, répétez tous les titres 11. Mode sonore EQ : pop, rock, jazz, classiC, Flat 12. Touches numériques: en mode USB/TF, entrez directement le numéro de la chanson souhaitée MODE VEILLE Appuyez sur le bouton (1) de la télécommande pour mettre le système en veille. Appuyez à nouveau pour allumer le système. En mode veille, la batterie ne se recharge pas et l'appareil a une consom- mation de batterie minimale. Lors de la connexion à l'alimentation secteur, maintenez le bouton d'ali- mentation enfoncé pendant 3 secondes et l'écran s'allumera. Si vous appuyez brièvement sur le bouton POWER, l'appareil passe en mode veille et le bouton d'alimentation s'allume en rouge. BOUTON MODE Appuyez sur la touche 14 de l'appareil ou 4 de la télécommande et sé- lectionnez BLUETOOTH (BLUE s'a󰊡che), USD/SD (uniquement si les entrées USB ou TF sont connectées), AUX (LINE s'a󰊡che) ou (une fréquence s'a󰊡che ).

Tournez le contrôle du volume 15 sur l'appareil, ou appuyez sur les boutons 5 et 9 de la télécommande pour régler le volume global de lecture Appuyez sur le bouton MENU (14) et tournez la commande VOLUME (15) pour régler le volume des aigus / des graves / du micro / de l'écho du micro / du volume de la guitare. PRE-EQUALIZER Le système dispose d'un système d'égalisation audio prédé󰊟ni. Appuyez plusieurs fois sur le bouton EQ de la télécommande pour sélectionner l'une des 5 égalisations audio disponibles et celle qui convient le mieux à la reproduction sonore actuelle.

REGLAGES DES GRAVES ET AIGUS

Appuyez une fois sur le bouton MENU (7) de l'appareil pour régler les aigus et deux fois pour régler les graves.

Appuyez 4 fois sur le bouton MENU (7) de l'appareil et tournez le contrôle du volume principal pour régler l'e󰊞et d'écho du microphone. Note: l'e󰊞et d'écho ne fonctionne que sur l'entrée micro.

Appuyez 3 fois sur le bouton MENU (7) de l'appareil et tournez le contrôle du volume principal pour régler le niveau sonore du microphone. Note: cette fonction n'est disponible que lorsqu'un microphone 󰊟laire est connecté (non fourni)

VOLUME DE LA GUITARE

Appuyez 5 fois sur le bouton MENU (7) de l'appareil et tournez le contrôle du volume principal pour régler le volume de la guitare. Note: Cette fonction n'est disponible que lorsqu'une guitare est connectée

CONTROLE DE L'EFFET LUMINEUX

Appuyez sur le bouton lumière (8) pour faire dé󰊟ler les di󰊞érents e󰊞ets lumineux et éteindre la lumière.MANUAL - PHANTOM

Code: 10-5584 ANNONCE VOCALE Appuyez et maintenez enfoncé le bouton MODE (14) sur l'appareil ou (4) sur la télécommande pour activer et désactiver les annonces vocales. FONCTION BLUETOOTH Appuyez sur le bouton MODE de l'appareil ou de la télécommande jusqu'à ce que BLUE s'a󰊡che et clignote.

1. Placez le téléphone portable à moins de 10 mètres

2. Activez la fonction de recherche BT sur votre téléphone portable pour rechercher l'appareil BT. Veuillez vous

référer au manuel d'utilisation pour plus de détails

3. Sélectionnez PHANTOM dans la liste des appareils trouvés.

Saisissez le mot de passe «0000» si nécessaire.

4. Appuyez brièvement sur le bouton PLAY/PAUSE ▶ǁ pour lire ou mettre en pause la musique. Appuyez briève-

ment sur le bouton « » ou « » pour sélectionner la piste précédente ou suivante. MODE AUX: Appuyez sur le bouton MODE de l'appareil ou de la télécommande jusqu'à ce que LINE soit sélectionné. Jouez la musique de l'appareil connecté à l'entrée AUX via une prise jack 3,5 mm. MODE USB / MICRO-SD: 1. Insérez un périphérique USB ou TF et le bouton MODE pour sélectionner le mode «USB» ou «TF». L'unité lira et jouera automatiquement la musique de l'appareil connecté. 2. Appuyez brièvement sur le bouton «▶ǁ» pour mettre en pause ou lire. 3. Appuyez brièvement sur le bouton «» pour passer à la chanson précédente. 4. Appuyez brièvement sur le bouton «» pour passer à la chanson suivante. 5. Appuyez sur le bouton Répéter (10) de la télécommande. L'écran affichera "ONE" et la chanson passera en continu. Appuyez deux fois et l'écran affichera "ALL". Toutes les chansons sur la clé USB/SD seront lues en continu. MODE TWS 1. Allumez les 2 haut-parleurs (PHANTOM) et sélectionnez le mode Bluetooth. 2. Maintenez le bouton lecture/pause enfoncé sur l'un des 2 haut-parleurs. Vous entendrez un bip. Cela de- vient le haut-parleur principal (canal gauche) qui recherchera et se connectera automatiquement à l'autre haut-parleur (canal droit). Après la connexion, vous entendrez un bip sonore. 3. Allumez votre appareil Bluetooth et placez-le à proximité de l'enceinte (à moins de 10 mètres). 4. Sélectionnez «PHANTOM» dans la liste des appareils trouvés. 5. Vous pouvez maintenant écouter les chansons de votre appareil Bluetooth en son stéréo. 6. En mode TWS, les manipulations sur le haut-parleur principal affecteront l'autre haut-parleur. Par exemple. réglage du volume, chanson précédente/suivante, lecture/pause et mise sous/hors tension. Note: Si les haut-parleurs ne se connectent pas, éteignez-les tous les deux et répétez les étapes 1, 2 et 3. La fonction TWS ne fonctionne qu'entre enceintes portant le même nom Bluetooth ENREGISTREMENT VOCAL L'appareil peut enregistrer la voix du microphone sur une clé USB ou une carte microSD. Il créera automatique- ment un dossier appelé 'Record' sur la clé USB où il stockera tous les 󰊟chiers d'enregistrement. 1. Allumez l'appareil 2. Insérez une clé USB ou une carte microSD dans la prise. 3. Sélectionnez le mode USB ou SD via le bouton MODE de l'appareil ou de la télécommande. 4. Appuyez sur le bouton REC de l'appareil ou de la télécommande pour démarrer l'enregistrement. L'écran affichera "REC" et le compteur de temps démarrera. 5. Appuyez à nouveau sur REC pour arrêter l'enregistrement. L'appareil lit automatiquement le fichier enregis- tré. Note: Vous ne pouvez enregistrer que la voix. Pendant l'enregistrement, certaines commandes sont désactivées. Elles repren- dront leur fonction normale lorsque l'enregistrement sera arrêté.

RETRAIT DE LA BATTERIE

Attention : Cette opération ne doit être e󰈚ectuée que par du personnel formé ! L'appareil ne doit pas être branché sur le secteur pendant le retrait de la batterie. 1. Retirez les vis qui ferment le compartiment à batterie sur le panneau arrière 2. Retirez le panneau métallique 3. Débranchez la batterie et la retirer 4. Remplacez la batterie par une neuve ayant exactement les mêmes caractéristiquesMANUAL - PHANTOM

Problème Cause possible Solution Absence de son lors de la mise sous tension Pas de source d’entrée Volume complètement baissé Annonce vocale désactivée USB/SD n’est pas branché Branchez un signal de niveau ligne Réglez le volume Activez la fonction annonce vocale Insérez une clé USB/ carte SD Distorsion du son Volume trop fort Erreur du 󰊟chier audio Baissez le volume Véri󰊟ez le 󰊟chier audio et choisissez un autre Pas de son du Microphone Microphone mal branché Microphone n’est pas sous tension Le volume du micro est réglé au minimum Branchez fermement le micro Mettez le micro sous tension Réglez le volume du microphone Pas de son de l’entrée USB/SD Format non compatible La clé USB/carte SD n’a pas été correcte- ment insérée La musique doit être au format MP3 Insérez correctement la clé USB/carte SD L'indicateur CHARGE clignote en rouge lorsque la batterie est faible L'adaptateur secteur n'est pas correctement branché Cela n'a󰊞ecte pas le système sono. Le voy- ant de charge indique uniquement si l'appar- eil est en charge La batterie ne se charge pas cor- rectement et ne fonctionne que pendant très peu de temps Branchez le cordon d'alimentation pour charger la batterie La batterie n'est pas complètement chargée La batterie est morte Véri󰊟ez si le cordon d'alimentation est cor- rectement connecté Prolongez le temps de charge. Normale- ment, il faut 6 à 8 heures pour charger complètement la batterie. Remplacez la batterie par une nouvelle avec exactement les mêmes spéci󰊟cations Bruits parasites dans le haut- parleur Microphone trop proche du haut-parleur Micro allumé mais pas utilisé Le volume micro est trop fort Téléphone portable trop près du haut-parleur Trop près d’un équipement qui provoque des interférences Gardez le microphone à 2 m du haut-parleur Éteignez le microphone s'il n'est pas utilisé Réduire le volume du micro Gardez le mobile loin du haut-parleur pen- dant les appels Éloignez l'enceinte des autres équipements sans 󰊟l CARACTERISTIQUES TECHNIQUES Alimentation ................................................................................................................... 100-240V~50/60Hz Consommation ........................................................................................................................................40W Consommation en mode veille............................................................................................................. <0,5W Woofer ....................................................................................................................................2 x 6,5"/16 cm Puissance .............................................................................................................................................. 300W Batterie intégrée .................................................................................................................. Li-ion 7.4V󰐆 5Ah Bande de fréq. BT .................................................................................................................. 2402-2480MHz Puissance d'émission RF maximale ..................................................................................................6.01dBm Impédance ..........................................................................................................................................4 ohms Bande passante ...................................................................................................................... 60 Hz - 16 kHz Rapport S/B ......................................................................................................................................... >70dB Dimensions ................................................................................................................... 269 x 290 x 626 mm Poids ................................................................................................................................................... 8.92kgMANUAL - PHANTOM

EN 55032 : 2015 EN 55035 : 2017 EN 61000-3-2 : 2019 EN 61000-3-3 : 2013 + A1 : 2019

EN 50663 : 2017 EN 62479 : 2010 EN 50564 : 2011

IEC 62321-3-1 : 2013

IEC 62321-4 : 2013 + AMD1 : 2017

IEC 62321-8 : 2017 Place and date of issue: Saintes ( Belgium ), on 03/12/2021 Manuel De Sousa Quality ManagerDéclaration UE de Conformité Nous, LOTRONIC SA Avenue Zénobe Gramme, 9 1480 SAINTES Belgique +32.2.390.91.91 Certifions et déclarons sous notre seule responsabilité que les produits suivants : Marque: IBIZA Désignation commerciale : Système de sonorisation portable Type ou modèle : PHANTOM Auxquels se réfère cette déclaration sont conformes aux exigences essentielles et aux autres dispositions pertinentes de la directive RED 2014/53/EU, la directive ErP 2009/125/EU, le règlement (CE) 1275/2008, 801/2013/EC la directive RoHS 2011/65/EU et la directive déléguée (UE) N° 2015/863 Les produits sont en conformité avec les normes et/ou autres documents normatifs suivants : EN 62368-1 : 2014 + A11 : 2017

EN 55032 : 2015 EN 55035 : 2017 EN 61000-3-2 : 2019 EN 61000-3-3 : 2013 + A1 : 2019

EN 50663 : 2017 EN 62479 : 2010 EN 50564 : 2011

IEC 62321-3-1 : 2013

IEC 62321-4 : 2013 + AMD1 : 2017

IEC 62321-8 : 2017 Fait à Saintes (Belgique), le 03/12/2021 M. De Sousa Responsable Qualité
