MODE D'EMPLOI UNI_SGS_01 Uniprodo

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre comport. Des efforts raisonnables ont été faits pour vous fournir une traduction précise; cependant, aucune traduction automatique n'est parfaite et ne pourrait jamais replacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuilles-vous référer à la version anglaise de ces containus en tant que version officielle.

Caracteristiques techniques

Description du paramètre Valeur du	paramètre
Nom de produit Douche solaire de jardin
Modèle	UNI_SGS_01
Taille de la plaque [mm] 145 * 180 * 8
Poids [kg]	9,35
Pression de l'eau [bar] 3,5

Description de l'appareil

Le produit offre une alternative à la production d'eau chaude conventionnelle en utilisant l'énergie solaire pour chauffer l'eau, avec des réglages de température régibles et plusieurs options de pommeau de douche.

Attention : Les illustrations de ce produit se trouvent sur la dernière page du manuel d'instructions.

L'utilisateur est responsable de tout dommage resultant d'une utilisation non conforme de l'appareil.

Montage

1. Choisissez un emplacement qui receives la plus de soleil possible pour votre douche solaire.
2. Montez le support inférieur (B) avec la base de douche sur une dalle de béton ou une base en bois avec quatre boulons, rondelles et écrous (K). Nous vous recommendons d'utiliser une clé.
3. Fixez la pomme de douche (D) avec le joint (G) au tuyau d'extension (E). Fixez le tuyau d'extension (E) avec le joint (F) au déviateur (L). Fixez le déviateur (L) avec le joint (F) dans le filetage du support supérieur (A). Réglez ces pieces uniquement avec vos mains. N'utilise pas de clé. Raccordez ensuite le déviateur (L) et laouchette (N) à l'aide du flexible de douche (M). Fixez le support (O) au support supérieur (A), puis placez laouchette (N) sur le support (O).
4. Placez le joint torique (C) sur le support infertieur (B).
5. Montez le support supérieur (A) sur le support inférieur (B). Ensuite, connectez les tuyaux.
6. Tournez la bague de verrouillage dans le sens des aiguilles d'une montre pour connecter les deux supports (A + B) . La poignee et la pomme de douche (D) doivent etre orientees dans la meme direction.
7. Fixez le lave-pi eds (H) avec le joint (F) au support inférieur (B).

Configuration initiale

1. Ouvrez la poignée et tournez-la en position « chaud ». Cela garantit qu'aucune poche d'air ne reste emprisonnée dans les tuvaux lors du remplissage d'eau.
2. Fixez votre tuyau d'arrosage au connecteur de tuyau (J). Ouvrez l'eau pour replir la douche solaire. Il faudra quelques minutes pour replir la douche solaire.
3. Lorsque l'eau s'écoule de la pomme de douche (D), fermez la poignée. Maintenant, la douche solaire commence àCHAuffer I'eau.
4. En fonction de l'enseillement disponible et de la température extérieure, la douche solaire prendra environ deux heures pour chauffer complètement l'eau.
5. La température de l'eau dans la douche solaire peut atteindre jusqu'à 60 degrés lors d'un fort ensoleillement.

AVERTISSEMENT: Pour éviter les brûlures, veillez à tourner la poignée sur la position « eau froide » avant d'utiliser la douche solaire. Réglez ensuite la température souhaitée.

Hivernage

1. Éteignez et débranchez le tuyau d'arrosage.
2. Ouvrez la poignée et tournez-la en position « chaud » pour permettre à l'eau de s'écouler des tuyaux et de la douche solaire. (Cela prend environ 8 à 10 minutes). Ne pas serrer ni tourner la poignée pendant l'évacuation, si non l'eau cessera de s'écouler.
3. Tournez la bague de verrouillage dans le sens inverse des aiguilles d'une montre pour dévisser le support supérieur (A) du support inférieur (B). Àpres cela, veuillez débrancher le raccord du tuyau. L'eau peut désormais s'écouler de la douche solaire.
4. Demontez le support inférieur (B) et versez l'eau restante de la douche solaire.
5. Nettoyez et sechez toutes les pieces de la douche solaire.
6. Rangez toutes les pieces de la douche solaire à l'intérieur et dans un endroit sec pendant la saison hivernale pour éviter les gelures.

Attention

1. N'utilisiez pas de sel ni d'autres méthodes antigel.
2. Pression d'eau recommandée : maximum 3,5 bars. En�除 un cas la douche solaire ne doit etre alimentee par une pompe supplémentaire ou par un reseau d'eau domestique.
3. Le chauffage de l'eau entraine une dilatation de l'eau. Cela permet à l'eau de s'échapper au minimum de la pomme de douche.
4. Lors de la première utilisation de la douche pour éliminer l'odeur de plastique et d'huile, laissez l'eau s'écouler pendant plusieurs minutes et nettoyez les parties interieures de la douche avec de l'eau courante.

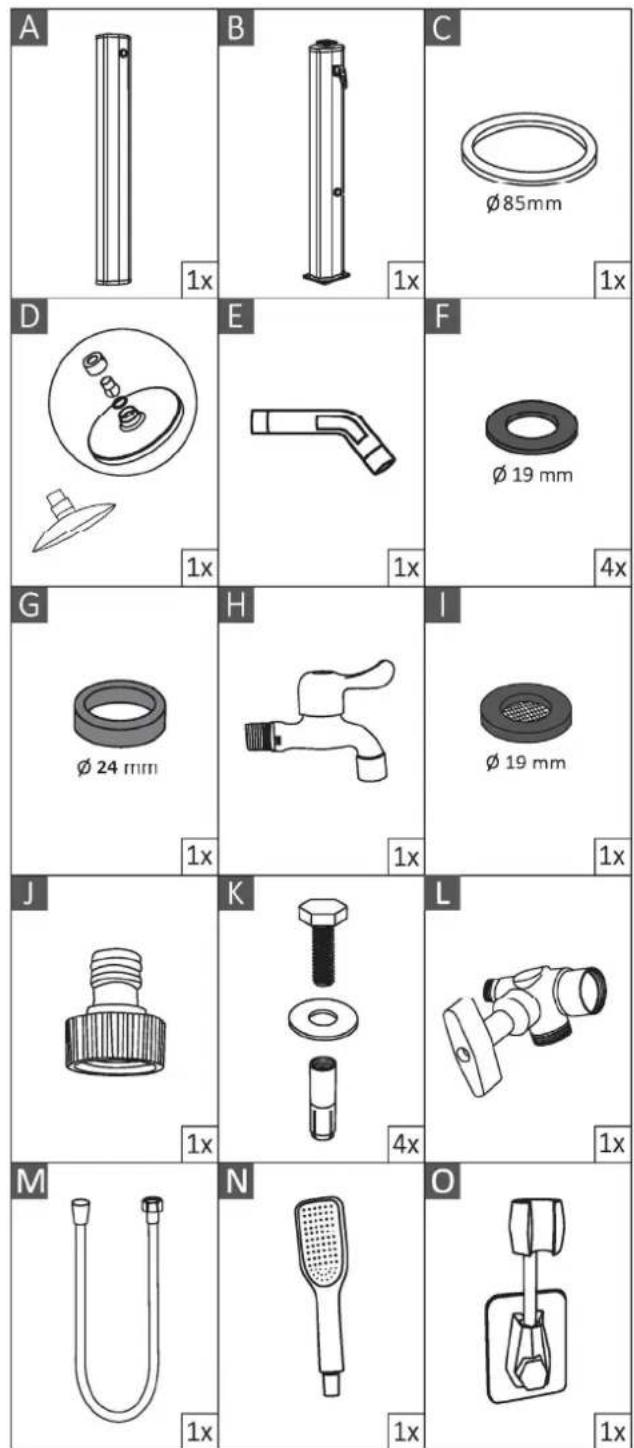

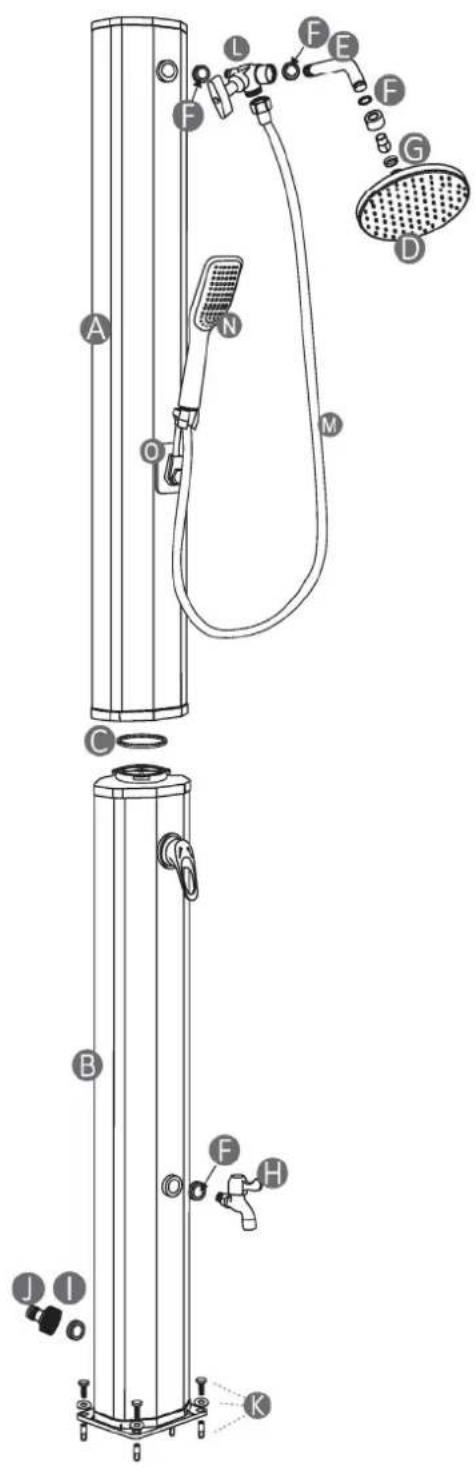

Scheme des pieces

Nombre de la pièce	Description de l'appareil	Nombre de pièces
A	Support	supérieur
B	Support	inférieur
C Joint torique (Φ 85 mm)	1
D	Pommeau	de
E	Tuyau	d'extension
F	Joint	(Φ 19 mm) 4
G	Joint	(Φ 24 mm) 1
H Lavage des pieds 1
I Joint en maille	(Φ 19 mm) 1
J	Raccord	de
K Boulons, rondelles et écrous 4
L	Dérivateur
M Tuyau de douche 1
N Douchette à main	1
O	Titulaire	1

tuyau
