GEBRUIKSAANWIJZING UNI_SGS_01 Uniprodo

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inpansning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatisdere vertaling perfect en het is ook nicht de bedoeling dat zich menselijkere vertalers gaan verrangen. De officiele gebruikershandleiding is de Engelse versie. Discrepanties of verschillen in de vertaling zijn Niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vrijen over de juistheid van de informatie in de gebruikershandleiding worden verwezen maar de Engelse versie van die inhoud, die de officiele versie is.

Technische gegevens

Beschrijving parameter Waarde parame
Productnaam	Zonnetuin
Model	UNI_SGS_01
Plaatgrootte [mm] 145 * 180 * 8
Gewicht [kg]	9,35
Waterdruk [bar] 3,5

Beschrijving

Het product biedt een alternatif voor de conventionele productie van warm water door gebruik te maken van zonne-energie om water te verwarmen, met instelbare temperatuurinstellenen en meertere douchekopopties.

Let op: De afbeeldingen van dit product vindt u op de laatste pagina van de gebruiksaanwijzing.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

Montage

1. Kies een locatie waar uw zonnedouche zoveel möglichk zonlicht ontvangt.
2. Bevestig d e onderste standard (B) met douchebak aan de betonnen of houten ondergrund met vien bouten, ringen en moeren (K). Wij raden aan een sleutel te gebruiken.
3. Bevestig de douchekop (D) met de pakking (G) aan de verlengbuis (E). Bevestig de verlengbuis (E) met pakking (F) aan de omleider (L). Bevestig de omleider (L) met pakking (F) in de schroefdraad van de bovenste standard (A). Pas deze onderdelen alleen met uw handen aan. Gebruik geen sleutel. Verbind verwolgens de omstelling (L) en de handdouche (N) met de doucheslang (M). Bevestig de houder (O) aan de bovenste standard (A) enplaats verwolgens de handdouche (N) op de houder (O).
4. Plaats de O-ring (C) op de onderste standard (B).
5. Monteer de bovenste standard (A) op de onderste standard (B). Sluitervolgens de slangen aan.
6. Draai de borgring met de klok mee om de twee standardds (A+B) met elkaar te verbinden. De hendel en de douchekop (D)要去en indezelfde richting wijzen.
7. Bevestig de voetwassing (H) met de pakking (F) aan de onderste standard (B).

Eerste installmentie

1. Open de hendel en draai deze maar de stand "heet". Zo weet u zeker dat er geen luchtbellen in de slangen weiterblijven als u de slangen vult met water.

2. Sluit uw tuinslang aan op de slangaansluiting (J). Zet het water aan om de zonnedouche te vullen. Het duurt enkele minuteu voordat de zonnedouche bevuld is.

3. Zodra het water uit de douchekop (D) stroomt, draait u de hendel dicht. Nu begint de zonznedouche het water te verwarmen.
4. Afhankelijk van het beschikbare zonlicht en de buitentemperatuur duurt het ongeveer twee uur voordat het water door de zonznedouche volledig is opgewarmd.
5. De watertemperatuur van de zonnedouche kan bij felle zon oplopen tot 60 graden.

WAARSCHUWING: Om verbranding te voorkomen, moet u erop letten dat u de hendel op de stand 'koud' water zet voordat u de zonzedouche gebruikt. Pas cervolgens de gewenste temperatuur aan.

Winterklaar make

1. Schakel de tuinslang uit en koppel重点领域.
2. Open de hendel en draai deze maar de stand "heet" zodate het water uit de slangen en de zonnedouche kan lopen. (Dit duurt ongeveer 8-10 minutes). Draai of druk Niet aan de hendel tijdens het aftappen, anders loopt het water Niet meer weg.
3. Draai de borgring gegen de klok in om de bovenste standard (A) los te draaien van de onderste standard (B). Koppel hierna de slangaansluiting los. Nu kan het water uit de zonznedouche lopen.
4. Demonteer de onderste standard (B) en giet het resterende water uit de zonznedouche.
5. Maak alle onderdelen van de zonnedouche schoon en droog.
6. Bewaar alle onderdelen van de zonnedouche tijdens de winter binnenshuis en op een droge plaats om bevriezing te voorkomen.

Aandacht

1. Gebruik geen zout of andere antivirusismiddelen.
2. Aanbevolen waterdruk: maximaal 3,5 bar. De zonznedoucehe mag in geen geval worden bediend door een extra pomp of een huishoudelijk watervoorzieening.
3. Door de verwarming van het water zet het water UIT. Hierdoor kan er zo min möglichk water UIT de douchekoplekken.
4. Wonneer u de douche voor het eerst gebruikt om van de plastic- en oliegeur af te komen, maar u het water enkele Minutes uit de douche lopen en reinigt u de binnenkant van de douche met stromend water.

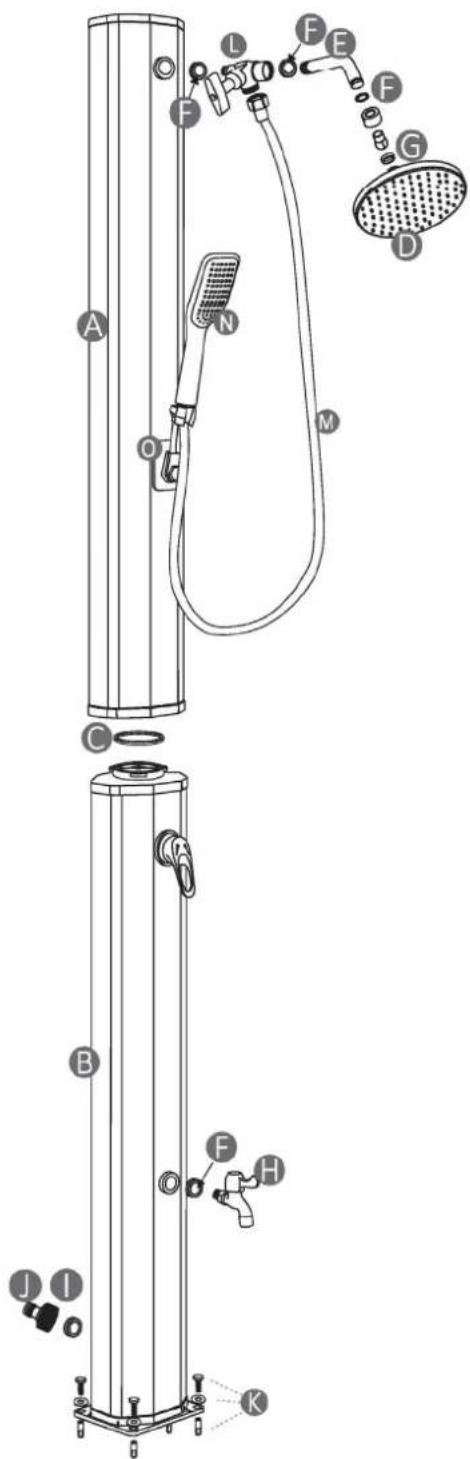

Onderdelen diagram

Artikelnummer	Beschrijving	Aantal
A	Bovenste	stand
B	Onderste	stand
C	O-ring	(Φ 85 mm) 1
D	Douchekop
E	Verlengpijp
F	Pakking	(Φ 19 mm) 4
G	Pakking	(Φ 24 mm) 1
H	Voeten	wassen
I	Gaaspakking	(Φ 19 mm) 1
J	Slangaansluiting
K Bouten, ringen en moeren 4
L	Omleider
M	Doucheslang
N	Handdouche
O	Houder

1

1
：
