BEDIENUNGSANLEITUNG UNI_SGS_01 Uniprodo

BEDIENUNGSPANLEITUNG

INSTRUKCAOBSUGI

NAVOD KPOUZITI

MANUEL D'UTILISATION

ISTRUZIONI PER L'USO

These Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfect. Die officielle Bedienungsanleitung ist die englishe Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sichitte auf die englishe Version dieser Inhalte. Sie ist die officielle Version.

Technische Daten

Beschreibung des Parameters Parametererwert
Produktname	Solar-Gartendusche
Modell	UNI_SGS_01
Plattengröße [mm] 145 * 180 * 8
Gewicht [kg]	9,35
Wasserdruck [bar] 3,5

Beschreibung des Geräts

Das Produkt betiet eine Alternative zur konventionellen Warmwasserbereitung, indem es Solarenergie zur Erwärung des Wassers nutzt und über einstellbare Temperatureinstellungen und mehrere Duschkopfoptionen verfügbar.

Bitte beachten Sie: Die Abbildungen zu dieser Produkt finden Sie auf der letzten Seite der Gebrauchsanweisung.

Der Benutzer haftet für alle Schäden, die durch eine nicht bestimmungsgemäß Verwendung des Geräts entstehen.

Montage

1. Wahlen Sie für ihre Solardusche einen Standort, der möglichst viel Sonnenlicht erhält.
2. Befestigen Sie das untere Gestell (B) mit dem Duschsockel mit vier Schrauben, Unterlegscheiben und Muttern (K) auf einer Betonplatte oder einem Holzboden. Wir empfehlen die Verwendung eines Schraubenschlusses.
3. Befestigen Sie den Duschkopf (D) mit der Dichtung (G) am Verlängerungsrohr (E). Befestigen Sie das Verlängerungsrohr (E) mit der Dichtung (F) an der Umlenkung (L). Befestigen Sie den Umlenker (L) mit der Dichtung (F) im Gewinde des oberen Ständers (A). Stellen Sie diese Teile nur mit den Händen ein. Verwenden Sie keinen Schraubenschlüssel. Verbinden Sie dann den Umsteller (L) und die Handbrause (N) mit dem Brauseschlauch (M). Befestigen Sie die Halterung (O) am oberen Ständer (A), und setzen Sie dann die Handbrause (N) auf die Halterung (O).
4. Setzen Sie den O-Ring (C) auf den unteren Ständer (B).
5. Montieren Sie den oberen Ständer (A) auf den unteren Ständer (B). Schlieben Sie dann die Schläuche an.
6. Drehen Sie den Sicherungsring im Uhrzeigersinn, um die beiden Ständer (A + B) zu verbinden. Griff und Duschkopf (D) müssen in die gleicheichtigung zeigen.
7. Befestigen Sie die Fußwaschanlage (H) mit Dichtung (F) am unteren Ständer (B).

Erstmalige Einrichtung

1. Öffnen Sie den Griff und drehen Sieihn auf die Position "heil". Dadurch wird sichergestellt, dass beim Befüllen mit Wasser keine Luftblasen in den Schläuchen eingeschlossen werden.
2. Schlieben Sie ihren Gartenschlauch an den Schlauchanschluss (J) an. Stellen Sie das Wasser an, um die Solardusche zu fullen. Es wird einige Minuten daern, bis die Solardusche gefüllt ist.
3. Wenn das Wasser aus dem Duschkopf (D) fließt, drehen Sie den Griff ab. jetzt beginnnt die Solardusche, das Wasser zu erhitzen.
4. Je nac h Sonneneinstrahlung und Außentemperatur benötigt die Solardusche etwa zwei Stunden, um das Wasser vollständig aufzuheizen.
5. Die Wassertemperatur in der Solardusche kann bei starkem Sonnenschein bis zu 60 Grad erreichen.

WARNING: Um Verbrühenungen zu vermeiden, achten Sie daraufuf, den Griff auf "kaltes" Wasser zu stellen, bevor Sie die Solardusche benutzen. Stellen Sie dann die gewünschte Temperatur ein.

Überwinterung

1. Schalten Sie den Gartenschlauch aus undziehen Sieihn ab.
2. Offnen Sie den Griff und drehen Sie ihn auf die Position "heiB", damit das Wasser aus den Schlauchen und der Solardusche ablaufen kann. (Dies dauert ca. 8-10 Minuten). Drehen Sie den Griff beim Entleeren nicht mit Gewalt, da sonst das Wasser nicht mehr abflieBen kann.
3. Drehen Sie den Sicherungsring gegen den Uhrzeitigersinn, um den oberen Ständer (A) vom unteren Ständer (B) abzuschrauben. Danachziehen Sieitte den Schlauchanschluss ab.Jetzt kann das Wasser aus der Solardusche ablaufen.
4. Demontieren Sie den unteren Ständer (B) und gießen Sie das restliche Wasser aus der Solardusche.
5. Reinigen und trocknen Sie alle Teile der Solardusche.
6. Lagern Sie alle Teile der Solardusche im Winter drinnen und an einem trockenen Ort, um Erfrierungen zu vermeiden.

Achtung

1. Verwenden Sie kein Salz oder andere Gefrierschutzmittel.
2. Empfo hler Wasserdruck: maximal 3,5 bar. Die Solardusche darf auf keinen Fall mit einer zusätzlichen Pumpe oder einer Hauswasserleitung betrieben werden.
3. Durch die Erwärung des Wassers kommt es zu einer Ausdehnung des Wassers. Dadurch kann das Wasser nur minimal aus dem Duschkop entweichen.
4. Wenn Sie die Dusche zum ersten Mal benutzen, um Plastik- und Ölgeruch loszuwerden, halten Sieitte das Wasser einige Minuten lang ablaufen und reinigen Sie die Innenteile der Dusche mit flieBendem Wasser.

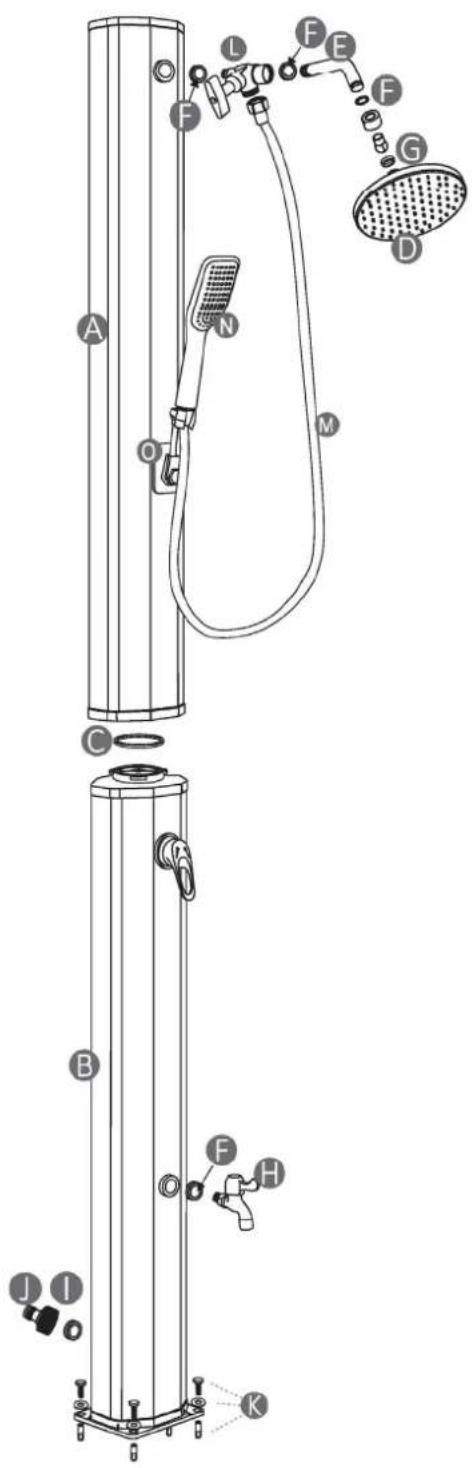

Teileplan

Nummer des Teils Beschreibung des Geräts Anzahl der Stücke
A	Oberer	Stand
B	Unterer	Ständer
C	O-Ring	(Φ 85 mm) 1
D	Duschkopf	1
E	Verländerungsrohr	1
F	Dichtung	(Φ 19 mm) 4
G	Dichtung	(Φ 24 mm) 1
H	Fußwasmung	1
I	Maschendichtigung	(Φ 19 mm) 1
J	Schlauchanschluss	1
K Bolzen, Unter	egscheiben und Muttern 4
L	Umleitung	1
M	Brauseschlauch	1
N	Handbrause	1
O	Halterung	1

Umwelt - und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro - und Elektronikgeräte)dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie davon,这点 of the same kind as those of the same type of thing.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegenogenommen werden. Mölicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über ihren lokalen Abfallkalender oder bei ihrer Stadt - oder Gemeindeverwaltung uber die in Ihr dem Gebiet zur Verfugung stehenden Mochlkeiten der Rückgabe oder Sammlung von Altgeraten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES UBER ELEKTRO- UND ELEKTRONIK- ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegeset – ElektroG).
