MANUALE UTENTE UNI_SGS_01 Uniprodo

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforzano costamente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create alla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di dati relative all'accuratezza delle informazioni contenate nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro Valore del	parametro
Nome del prodotto Doccia solare da giardino
Modello	UNI_SGS_01
Dimensioni della piastra [mm] 145 * 180 * 8
Peso [kg]	9,35
Pressione dell'acqua [bar] 3,5

Descrizione del dispositorio

Il prodotto offre un'alternativa alla produzione convenzionale di acqua calda, sfruttando l'energia solare per riscaldare l'acqua, con impostazioni di temperatura regolabili e diverse opzioni di soffione doccia.

Nota: le illustrazioni di quello prodotto si trovano nell'ultima pagina del manuale di istruzioni.

L'utente è responsable di eventuali danni derivanti da un uso improper del disposativo.

Montaggio

1. Scegli un luogo in cui potrai installare la tua doccia solare, in modo che riceva la massima quantità possibile di luce solare.
2. Montare il supporto inferiore (B) con la base della doccia sulla soletta di cemento o sulla base di legno con quattro bulloni, rondelle e dadi (K). Si consiglia di utilizzato una chiave inglese.
3. Fissare il soffione della doccia (D) con la guarnizione (G) al tubo di prolunga (E). Fissare il tubo di prolunga (E) con la guarnizione (F) al deviatore (L). Fissare il deviatore (L) con la guarnizione (F) nella filettatura del supporto superiore (A). Regolare queste parti solo con le mani. Non usare una chiave inglese. Quindi collegare il deviatore (L) e la doccetta (N)tramite il flessibile doccia (M). Fissare il supporto (O) al supporto superiore (A), quindi posizionale la doccetta (N) sul supporto (O).
4. Posizionare I'O-ring (C) sul supporto inferior e (B).
5. Montare il supporto superiore (A) sul supporto inferiore (B). Quindi collegare i tubi.
6. Ruotare l'anell o di bloccaggio in senso orario per collegare i due supporti (A+B). La maniglia e i soffione della doccia (D) devono essere rivolti nella stessa direzione.
7. Fissare il lavapiedi (H ) con la guarnizione (F) al supporto inferiore (B).

Configurazione iniziale

1. Aprire la maniglia e ruotarla sulla posizione "caldo". In quello modo si evita che rimangano sacché d'aria intrappolate nei tubi durante il riempimento d'acqua.
2. Collegare il tubo da giardino al connettore del tubo (J). Apriere l'acqua per riempire la doccia solare. Cio vorranno alcuni minuti per riempire la doccia solare.
3. Quando l'acqua esce dal soffione della doccia (D), chiudere la maniglia. Ora la doccia solare inizia a riscaldare l'acqua.
4. A seconda della luce solare disponibile e della temperatura esterna, la doccia solare impieghera circa due ore per riscaldare completeness I'acqua.
5. In caso di forte irraggiamo solare, la temperatura dell'acqua nella doccia solare più raggiungere i 60 gradi.

AVERTIMENO: Per evitare scottature, prestare attenzione a girare la maniglia sulla posizione dell'acqua "fredda" prima di utilizzato la doccia solare. Quindi regolare la temperatura desiderata.

Invernamento

1. Spagnere e scollegare il tubo da giardino.
2. Aprire la maniglia e ruotarla in posizione "caldo" per consentire all'acqua di fuoriuscire dai tubi e alla doccia solare. (Ci voglione circa 8-10 minuti). Non forzare o girare la maniglia durante lo scarico, altrimenti l'acqua smetterà di defluire.
3. Ruotare l'anello di bloccaggio in senso antiorario per svitare il supporto superiore (A) da quello inferiore (B). Dopodiché scollegare il collegamento del tubo flessibile. Ora l'acqua può defluire alla doccia solare.
4. Smontare il supporto inferiore (B) e versare l'acqua rimanente alla doccia solare.
5. Pulire e asciugare tutti i componenti della doccia solare.
6. Durante la stagione invernale, conservare tutti i componenti della doccia solare al chiuso e in un luogo asciutto per evitare il congelamento.

Attenzione

1. Nonutilizzare sale oaltrimetodi antigelo.
2. Pressione dell'acqua consigliata: massimo 3,5 bar. In nessun caso la doccia solare dovrebbe essere azionata tramite una pompa supplementare o tramite l'approvigionamento idrico domestico.
3. Il riscaldamento dell'acqua provoca una dilatazione della stessa. In quello modo l'acqua fuoriesce solo in minima parte dal soffione della doccia.
4. 4.

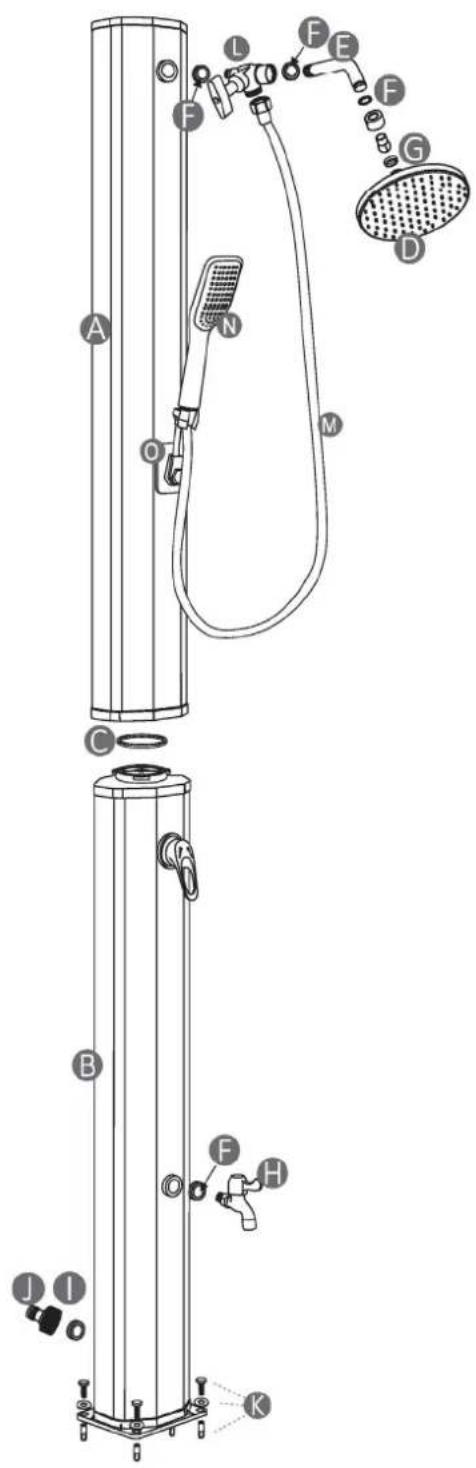

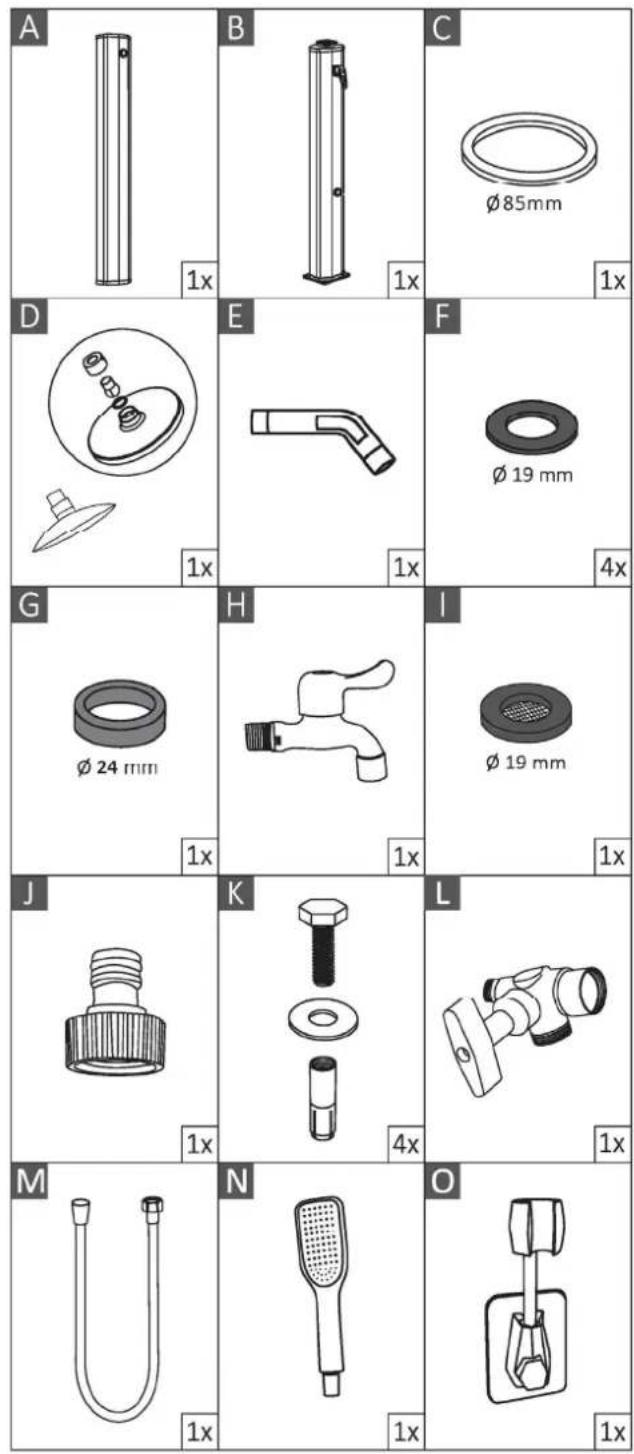

Schema delle parti

Numero di parte Descrizione del dispositivoNumero di pezzi
A	Supporto
B	Supporto
C Guarnizione di tenuta (Φ 85 mm) 1
D	Soffione
E	Tubo

prolunga

F	Guarnizione	(Φ 19 mm) 4
G	Guarnizione	(Φ 24 mm) 1
H Lavare i piedi	1
I Guarnizione a maglie (Φ 19 mm) 1
J Connettore per tubo flessibile 1
K Bulloni, ronde le e dadi 4
L	Deviatore
M Tubo flessibile per doccia 1
N Doccia a mano 1
O	Titolare	1
