MODE D'EMPLOI NoteCart Flex Extended 24 Leba

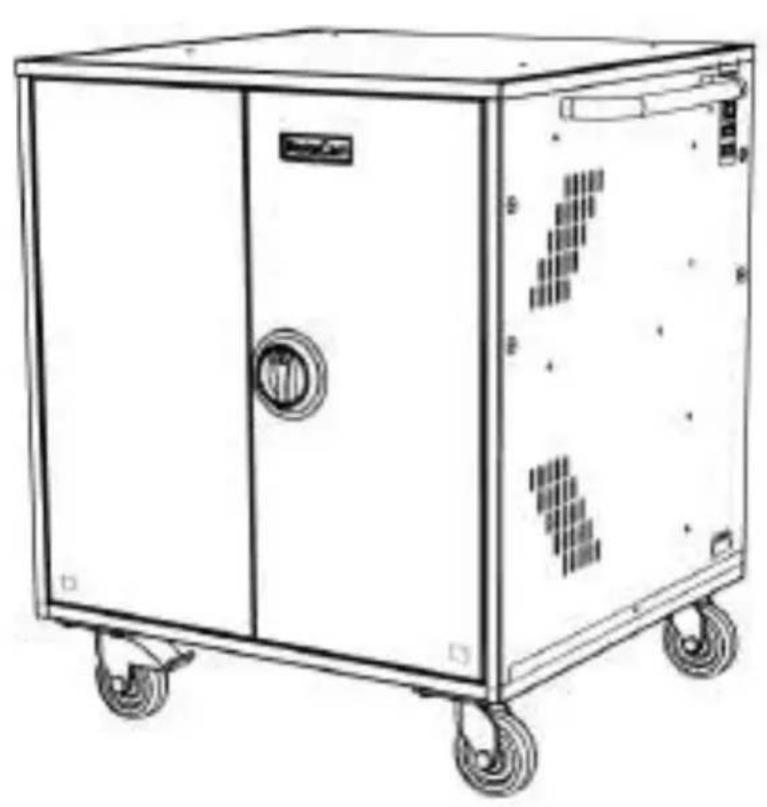

Guide d'utilisation Série Notecart Flex Extended
Avertissement
Aucune garantie ou representation, expresses ou implicite n'existe en ce qui concerne le contenu de cette documentation, sa qualite, son exploitation, sa valeur commerciale ou son adequation à des fins spécifiques. La fiabilité des informations presentees dans cette documentation a fait l'objet d'un contrôle minutieux. Nous déclinons néanmoins toute responsabilité en cas d'inexactitudes. Les informations containues dans cette documentation sont susceptibles d'être modifiées sans prévis.
Eneldom cas, ni Leba Innovation ni ses partenaires ne pourront etre tenus responsables des dommages directs, indirects, speciaux, accidentels ou consecutifs resultant de l'utilisation ou de I'incapacite d'utiliser ce produit ou cette documentation, meme si la société est informee de la possiblité de tels dommages.
Le logo représentant une poubelle barrée indique que ce produit ne doit pas'être jeté avec vos autres déchets menagers. Vous devez au contraire jeter notre matériel usage en le transportant à un point de collecte dédié au recyclage des déchets d'équipements ELECTriques et électroniques. Pour plus d'informations sur le lieu de dépôt de votre matériel usage à destination du recyclage, veuillez contacter le service de traitement des déchets ou le magasin dans lequel vous
avez achete le produit.
Certificates et informations importantes
Déclaration de conformité de la Communauté française ( classe A)
Par la presente, ce produit est reconnu conforme aux exigences énoncées par les directives du Conseil concernant le rapprochement des législations des États membres relatives à la directive concernant la compatibilité electromagnétique 2014/30/UE.
Un produit de classe A
Il s'agit d'un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radioélectriques, pouvant amener l'utilisateur à prendre des mesures ajustées.
Préface et introduction
La série Notecart Flex Extended est de conception danoise. Elle est fabriquée avec des matériaux extrémement durables et a été pensée en tant que solution pour la flexibilité d'utilisation. La Notecart Flex Extended est disponible en une seule taille et peut contir entre 16 et 32 apparciels. Cette instruction pour l'utilisateur couvre toutes les solutions Notecart Flex Extended.

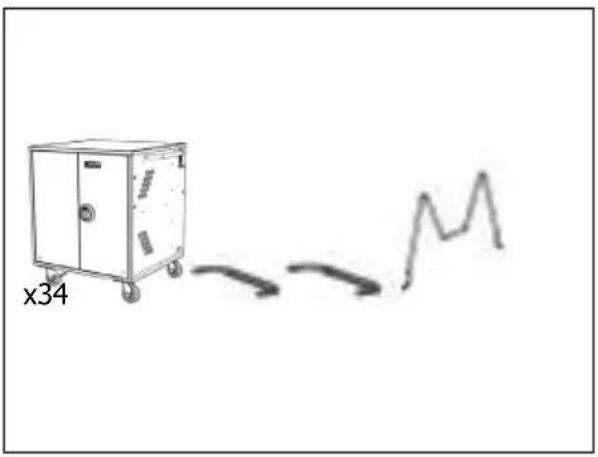

Contenu du paquet
Ce paquet contient les articles suivants. Veuillez vérifier si tous les articles sontopsis dans le paquet avant d'utiliser l'appareil.
Notecart Flex Extended
Boite d'accueil (voir le contenu cidesous)
Poignées x 2
√ 34 séparateurs d'étagères
Contenu de la boîte d'accueil
√ Cordon d'alimentation principal x 1
Vis ^+ clé allen pour poignées.
Clés de la porte avant 340× 2
Clés de la porte arrêté 180× 2
Instructions pour l'utilisateur.
Feuille de contrôle.
Déballage de la série Flex Extended
Lisez toujours le manuel d'instructions en entier avant de commencer à retarder le chariot de la palette.
Deux personnes sont nécessaires pour-retirer la Notecart Flex Extended de la palette. Jetez tous les emballages en carton conformément aux normes locales pour les emballages nid d'abeille et les plastiques supplémentaires.

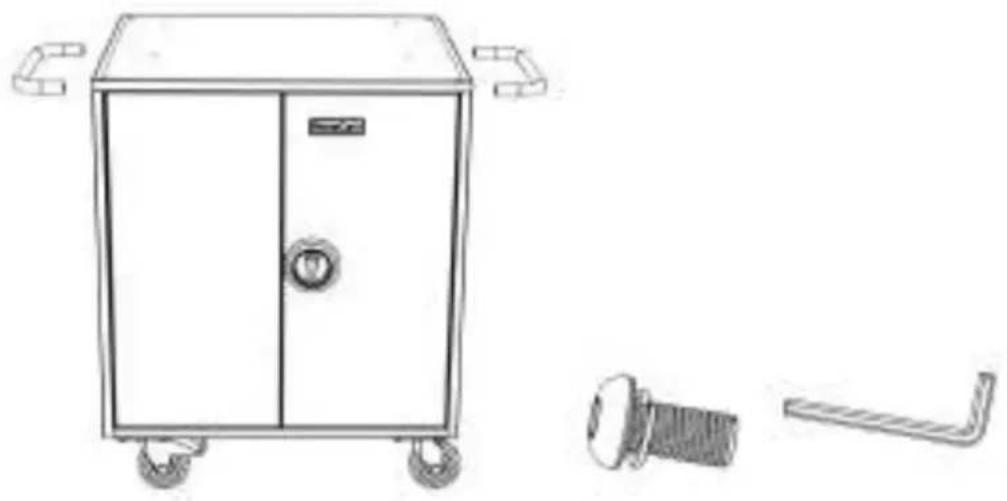

1. Installation des poignées
Utilisez les vis et les rondelles fournies avec la clé allen incluse dans la boîte d'accueil pour monter les poignées de chaque côte de la Notecart Flex Extended.

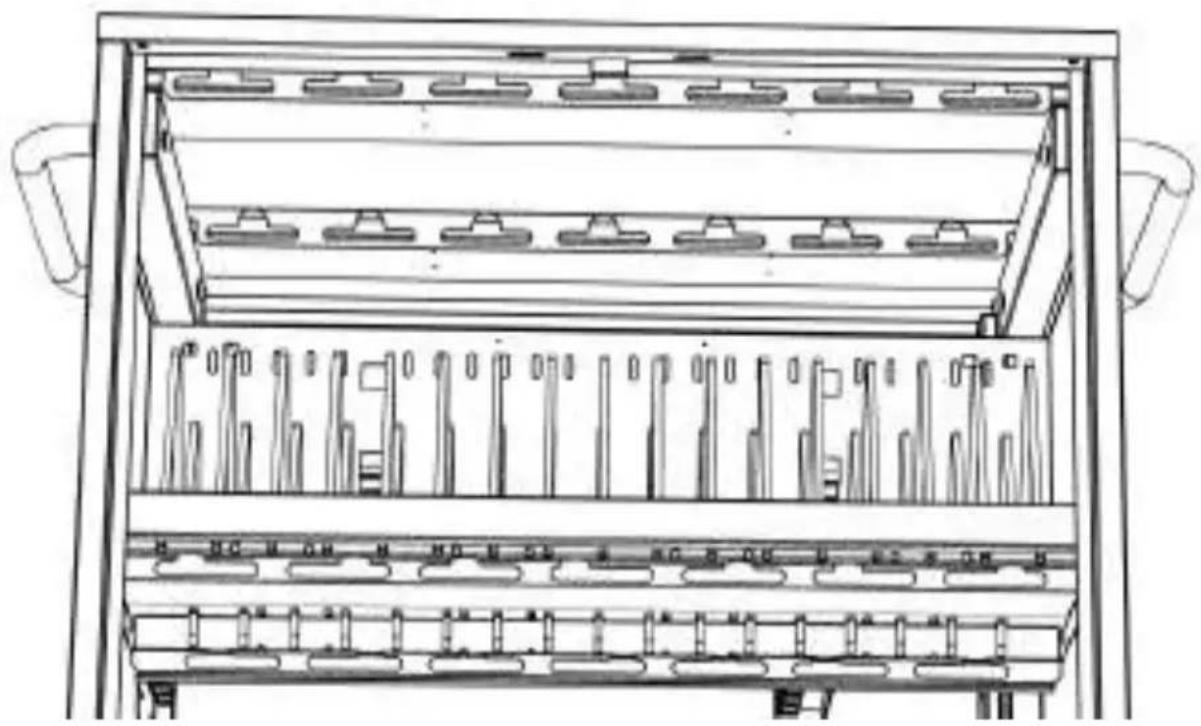

Gestion des cables
Utilisez les trous de passage des cables situés dans l'espace avant pour guider les cables vers l'avant. Il est possible de verrouiller les cables en position en les enroulant autour du trou arrière ou avant.

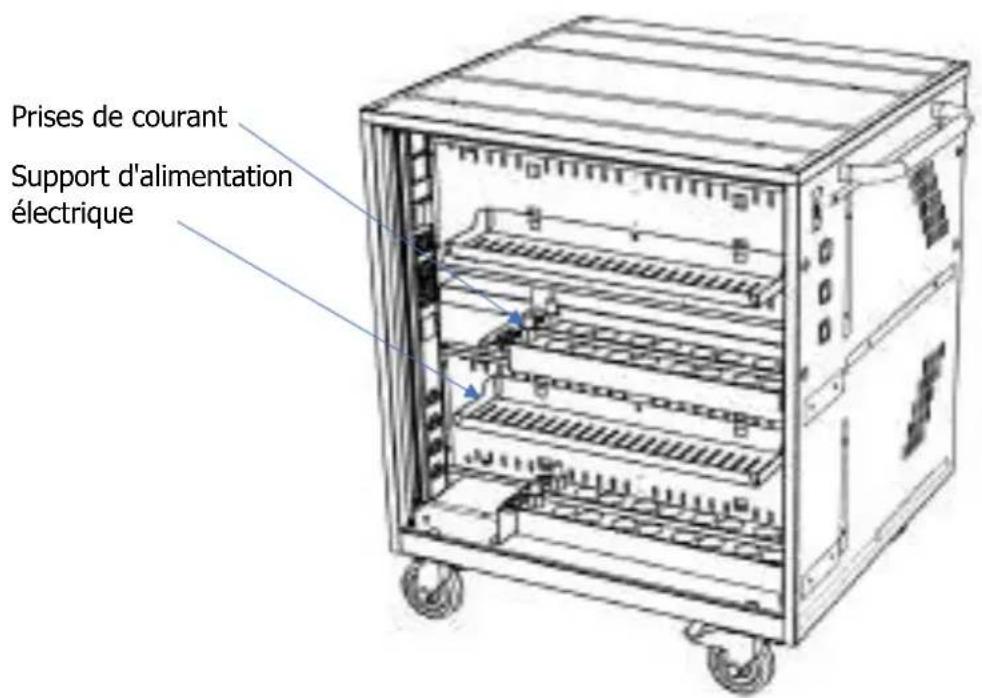

2. Placez les blocs d'alimentation
Placez correctement les blocs d'alimentation sur les supports et assurez-vous que le câblage excessif est correctement raccordé. Faites passer le cable d'alimentation dans le trou de passage du cable et insérez-le dans le clip serre-câble avant.
3. Mise sous tension de la Notecart Flex Extended
La Notecart Flex Extended dispose de 2 interrupteurs marche/arrêt situés sur le côté droit.
L'interrupteur marche/arrêt du haut vert est destiné aux accessoires et aux options.
(voir les options et accessoires pour plus d'informations).
L'interrupteur marche/arrêt du bas bleu sert à alimenter l'électronique interne de la Notecart et les apparciels installés. Il s'agit de l'interrupteur d'alimentation principal.
Entretien de la série Notecart Flex Extended
Nettoyez avec un chiffon humide uniquement. N'utilisez pas trop d'eau ou d'autres produits détergents pour nettoyer le produit.

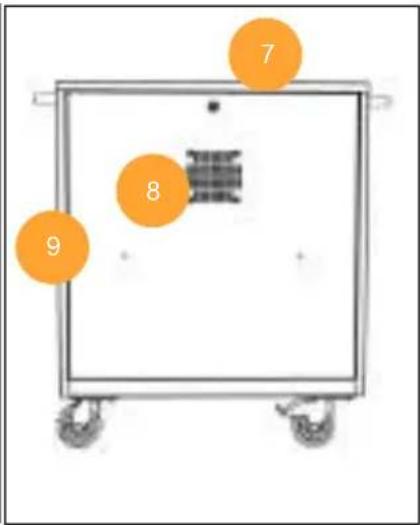

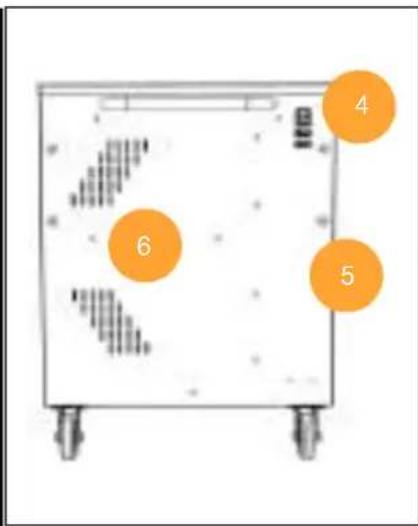

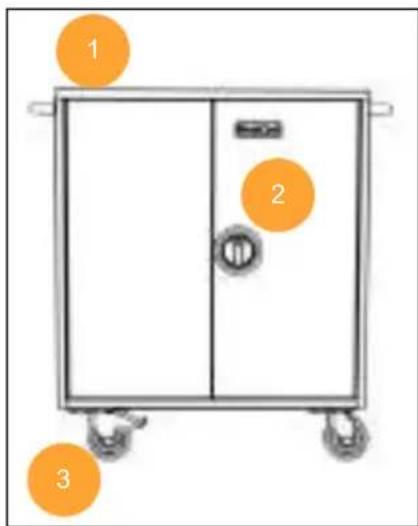

Scheme de la série NoteCart Flex Extended
| 1. Poignées x2 | 4. Interrupteur principal marche/arrêt et prise d'alimentation C19 | 7. Serrure de porte arrrière de code 180 |
| 2. Serrure 3 points de porte avant de code 340 | 5. Trous pour accessoire Notesecure | 8. Option de ventilation pour ventilateur actif. |
| 3. 4x roues avec 2 freins de sécurité. | 6. Trous de ventilation passive | 9. orifices couverts en option pour connecteurs RJ45 ou USB. |

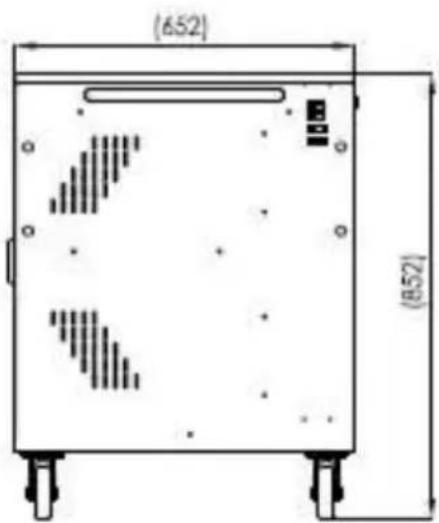

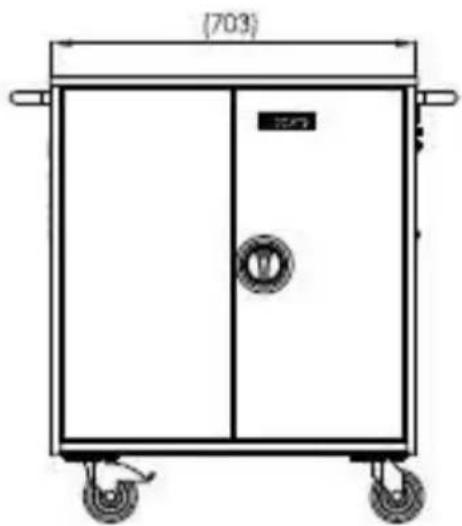

Dimensions de la série Notecart Flex Extended :

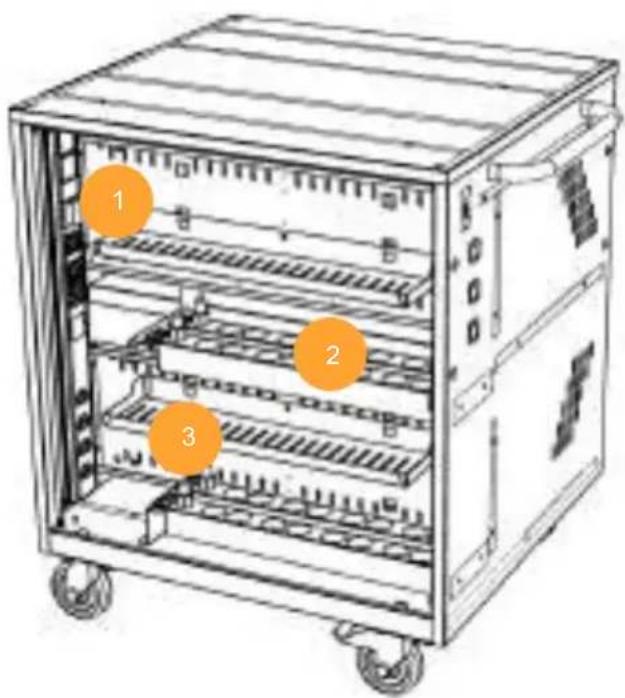

Scheme technique de l'installation électrique de la série Notecart Flex Extended
-
Bloc multiprise 8 voies.
-
Supports d'alimentation électrique
-

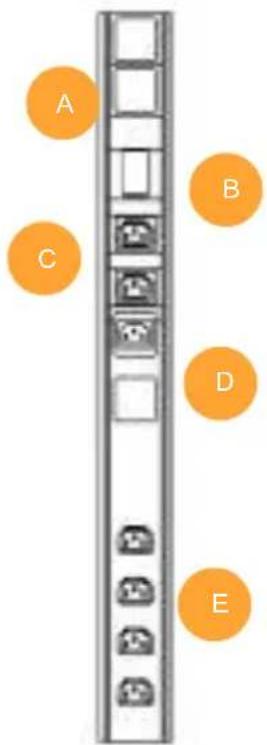

Explication du bloc d'alimentation principal
A:Protection contre les surtensions.10KA LED.
B : sortie C13 pour accessoire. (marche/arrêt vert)
C: sortie d'alimentation principale C13 (marche/arrêt bleu) Connecté à l'entrée DC14 via un cable.
D: entrée C14 Alimentation principale. Connecté via un cable à la prise C.
Options et accessoires.
La Notecart Flex Extended est conque pour une variété d'options et d'accessoires qui améliorent l'utilisation et les fonctionnalités du chariot. Aucun d'entre eux n'est fourni avec le chariot et doit être acheté en supplément auprès de votre revendeur local. En cas de questions, veuillez-vous adresser àvantre revendeur local ou contacter Leba innovation directement via notre formulaire de contact ci-dessous.

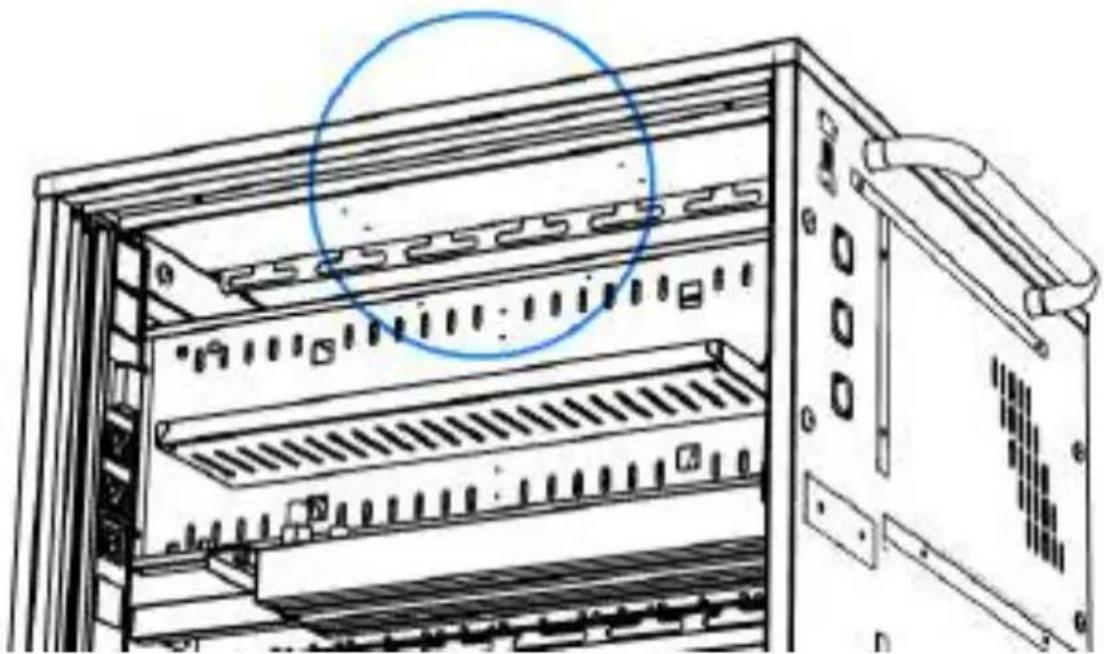

Minuterie
La minuterie est utilisé pour contrôler les heures de charge de la Notecart Flex Extended. Elle propose un calendrier de rotation de 7 jours et inclut jusqu'à 18 paramètres différents.
La minuterie est installée à l'arrière de la Notecart Flex Extended dans le haut du chariot.
Installation de la minuterie :
Retirez le cable du bloc d'alimentation principal en connectant les prises internes « C » et « D » comme expliqué par le schéma technique. Remplacez ce cable par ceux de la minuterie, afin que cette dernière contrôle maintainant l'alimentation transférée vers les 4 prises C13 alimentant les panneaux d'alimentation. Lisez les instructions pour l'utilisateur de la minuterie inclues dans le bon d'achat de la minuterie pour la configuration de l'unité.
Unité de ventilation active Notecart Flex Extended.
La Notecart Flex Extended propose d'ajouter en option un ventilateur actif dans la porte arrête.
Le ventilateur est livré avec toutes les vis et écrous requis. Il est branché dans la prise B de l'unité de distribution d'alimentation principale et contrôle par un interrupteur vert.

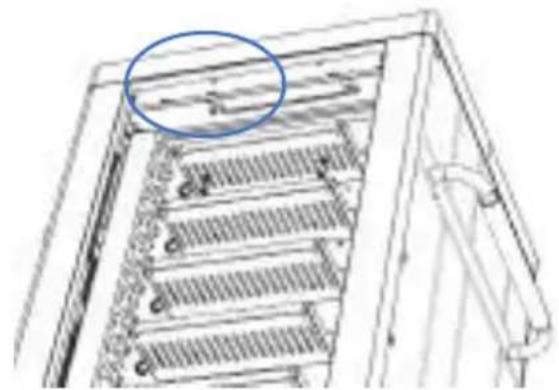

Thermostat régulateur de température
Le thermostat régulateur de température est une unité avec activation de température régliable pour le ventilateur s'il est également acheté pour la Notecart Flex Extended. Son usage est particulièrement apprécié lorsque la Notecart est placee dans des salles de classe ou dans des endroits où le bruit est une nuisance à prendre en compte. Le thermostat peut être régèle pour se déclencher entre 10^ et 45^ , tandis qu'il demarrera le ventilateur en option dans la Notecart Flex Extended.
Installation du thermostat :
Le thermostat est place en haut et à l'arrière de la Notecart Flex Extended. 4 rails reposent sur la barre de renfort sur laquelle vous faites glisser le thermostat à son emplacement. Verrouillez-le ensuite avec le rivet inclus. Remplacez le cable C14 de l'unité d'alimentation principale qui alimente le ventilateur, et inserez le cable C14 du thermostat à la place. Ensuite, prenez le cable de sortie du thermostat C13 et connectez-le avec le cable du ventilateur de ventilation C14. Le ventilateur est maintainant contrôle
Notesecure Safeguard
La solution Notesecure est une protection pour fixation murale qui permet d'installer et de verrouiller en toute sécurité la Notecart Flex Extended sur le mur. La Notecart Flex Extended peut être installée avec la face avant ou arrrière sur le mur et verrouillé dans cette position. Il est recommendé de l'instructor face avant contre le mur, car cela permet de protégger les portes avant et les apparciels à l'intérieur.
Installation de Notecure Safeguard.
Retirez les bagues recouvrant les orifices de la Notecure dans la Notecart en les poussant de l'intérieur. 2 sont disposées de chaque côte, en fonction de la position de la Notecart soit face au mur soit vers l'avant, une fois verrouillée dans sa position.
La Notesecure doit être montée sur le mur. Veuillez suivre les instructions pour l'utilisateur inclues dans le paquet Notesecure.
Verrouillage manuel à 4 chiffres
La serrure de la porte avant avec le code 340 peut être remplaced par un code de verrouillage mécanique à 4 chiffres. Veuillez suivé le guide d'installation inclus avec le verrou mécanique une fois acheté.
La serrure mécanique à 4 chiffres est livrée avec une solution de clé principale afin que plusieurs chariots puissant avoir différents codes installés, mais une clé principale pour l'entretien par l'équipe technique.
Résolution des problèmes
Pour le dépannage de la série Notecart Flex Extended, veuillez consulter ci-dessous la thématique de résolution des problèmes avant de contacter votre revendeur local ou Leba Innovation pour obtenir de l'aide. Merci.
| 1. Les clés de verrouillage sont absentes lors du déballage de la boîte d'accueil | Veuillez vérifier tous les matériaux d'emballage avant de contacter votre revendeur local pour les pièces manquantes. |
| 2. Panneau d'alimentation: Lors de la connexion à l'alimentation, les apparêils ne se charge pas | Veuillez vérifier que toutes les fiches sont correctement insérées et serrées dans le panneau d'alimentation et que la prise murale est fonctionnelle. |
| 3. Les poignées se détachent avec le temps et l'utilisation | Veuillez vérifier si les rondelles et les vis sont fermement serrerées des deux côts des poignées. |
| 4. La protection contre les surtensions et les courts-circuits clignote en rouge et aucune alimentation n'est active dans le chariot. | Contactez votre revendeur local afin d'obtenir une nouvelle unité de protection contre les surtensions. Vérifiez auprès de votre électricien local la cause de la surtension. |
| 5. ÀpRES une utilisation prolongée, le ventilateur n'est plus aussi efficace qu'avant. | Nettoyez le filtré du bas en retardant le ventilateur. Si le filtré est défectueux, il peut être remplaced par votre revendeur local. |
| 6. Le produit est endommagé une fois soit de son emballage | Veuillez consulter la garantie et le service. Faites une photo des pieces endommagées pour votre contact de réclamation RMA. |
| 7. Lorsqu'il est branché dans une prise de courant et que les apparêils sont en charge, il déclenché le disjoncteur. | Vous pouvez avoir plusieurs autres apparêls partageant le même circuit susceptibles de provoquer une surcharge du circuit. Faites contrôle l'existence d'une alimentation ajustate par un électricien qualifié. |
| 8. Une fois connectés, tous les apparêils ne se charge pas complètement à pleine capacité. | Faites vérifier la consommation de courant de vos apparêils par un électricien qualifié. Effectuez le test avec les apparêils installés et les batteries complètement déchargées. Assurez-vous que vos apparêils ne dépassent pas la puissance de sortie allouée à la solution. |
Service et garantie
Garantie du produit :
Leba Innovation s'emploi à proposer des produits de haute qualité avec une durée de service accrue en faveur des utilisateurs finalaux. Les matériaux sont scrupuleusement sélectionnés afin de répondre à une utilisation environnementale publique exigeante, comme l'education, la santé et les entreprises.
Ce produit a une garantie limite de 5 ans sur les pieces metalliques.
Les composants électroniques installés dans ce produit bénéficient d'une garantie limite de 2 ans. Veuillez consulter le site internet www.leba-innovation.com pour plus d'informations concernant la garantie et les procedures d'autorisation de retour de marchandises, ou contactez vous revendeur local pour plus d'informations.
