BEDIENUNGSANLEITUNG NoteCart Flex Extended 24 Leba

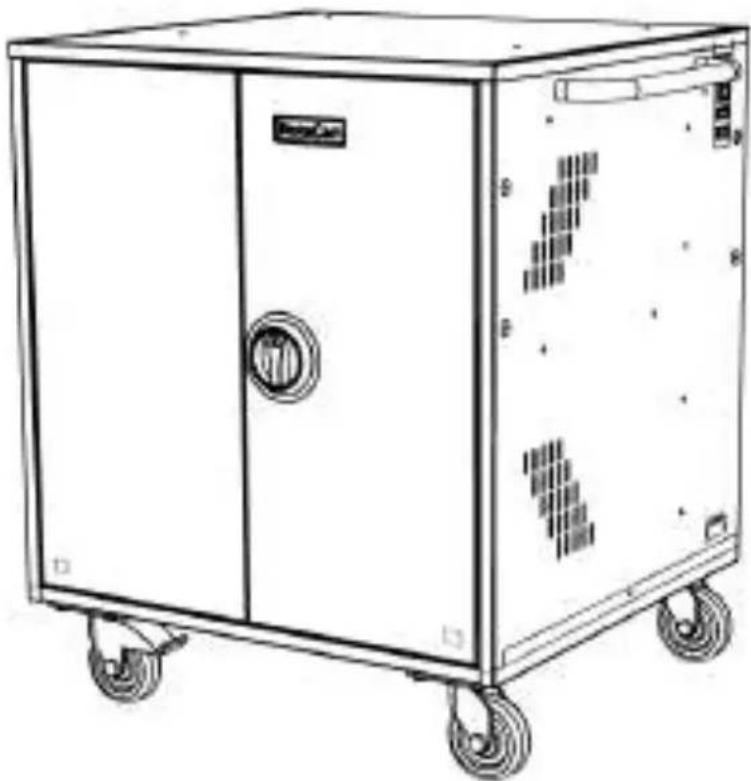

Benutzerhandbuch Notecart Flex Extended-Serie
Haftungsausschluss
Es wird keine Garantie oder Zusicherung, weder ausdrücklich noch stillschweigend, gegeben in Bezug auf den Inhalt dieser Dokumentation, ihre Qualität, Leistung, Marktgängigkeit oder Eignung für einen bestimmten Zweck. Die in dieser Dokumentation enthaltenen Informationen wurden sorgfältig auf ihre Zuverlösigkeit geprüft; für Ungenaugkeiten wird jeder keine Verantwortung übernommen. Die in dieser Dokumentation enthaltenen Informationen können ohne Vorankündigung geändert werden.
Leba Innovation und deren Partner haften in keinem Fall für direkte, indirekte, spezielle, zufällige oder Folgeschäden, die sich aus der Verwendung oder der Unabhängigkeit zur Verwendung dieser Produkte oder dieser Dokumentation ergeben, selbst wenn auf die Möglichkeit solcher Schäden hingewiesen wurde.
Das Zeichen der durchgestruchenen Abfalltonne auf Rädern weist daraufhin, dass diesen Produkt nicht mit dem übrigen Hausmüll entsorgt werden darf. Stattdessen müssen Sie die Altgeräte entsorgen, indem Sie sie bei einer davon vorgesehenen Sammelstelle zum Recycling von Elektro- und Elektronik-Altgeräten abgeben. Für weitere Informationen darüber, wo Sie ihre Altgeräte zum Recycling abgeben können, wenden Sie sichitte an ihren Entsorger für Haushaltsabfälle oder an das
Geschäft, bei dem Sie das Produkt gekauft haben.
Zertifikate und wichtige Informationen
Konformitätserklarung der Europäischen Gemeinschaft (Klasse A)
Hiermit wird bestätigt, dass these Produkt die Anforderungen der Richtlinien 2014/30/EU des Rates zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über elektron magnetische Verträgekeit erfüllt.
Ein Produkt der Klasse A
Dies ist ein Produkt der Klasse A. In einer häuslichen Umgebung kann diese Produkte Funktionstörungen verursachen. In dieser Fall kann vom Benutzer verlangt werden, angemessene Maßnahmen zu ergreifen.
Vorworte und Einführung
Die Notecart Flex Extended-Serie im dänischen Designstil besteht aus langlebigen Materialien und ist flexibel einsetzbar. Notecart Flex Extended ist in einer große erhältlich und bietet 16 bis zu 32 Geräten Platz. Diese Bedienungsanleitung behandelt alle Notecart Flex Extended-Lösungen.

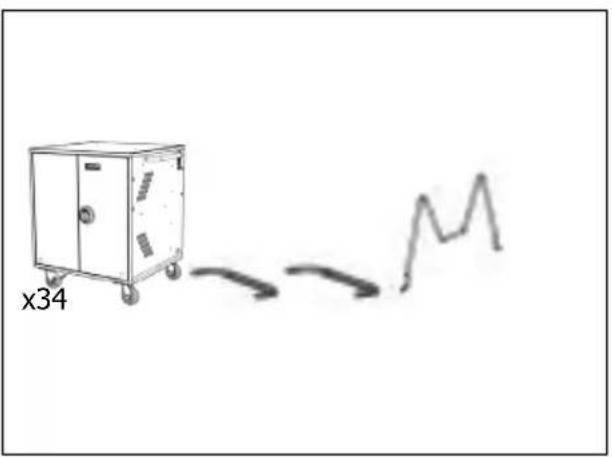

Verpackungsinhalt
Dieses Paket enthalt die folgenden Antikel.itte prufen Sie vor der Verwendung des Gerats, ob alle Antikel im Paket enthalten sind.
Notecart Flex Extended
Begrüßungsbox (siehe Inhalt unter)
Griffe (2x)
34Trennwande

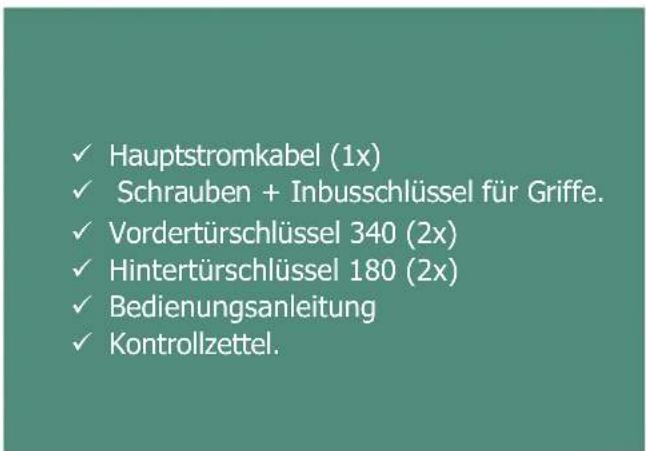

Inhalt der Begrüfungssbox
Auspacken der Flex Extended-Serie
Lesen Sie die Bedienungsanleitung immer vollständig durch, bevor Sie den Schrank von der Paletteephmen.
Es wird empfohlen, dass zwei Personen den Notecart Flex Extended von der Paletteephmen. Entsorgen Sie alle Kartonverpackungen gemäß den örtlichen Standards für Wabenverpackungen und Kunststoffverpackungen.

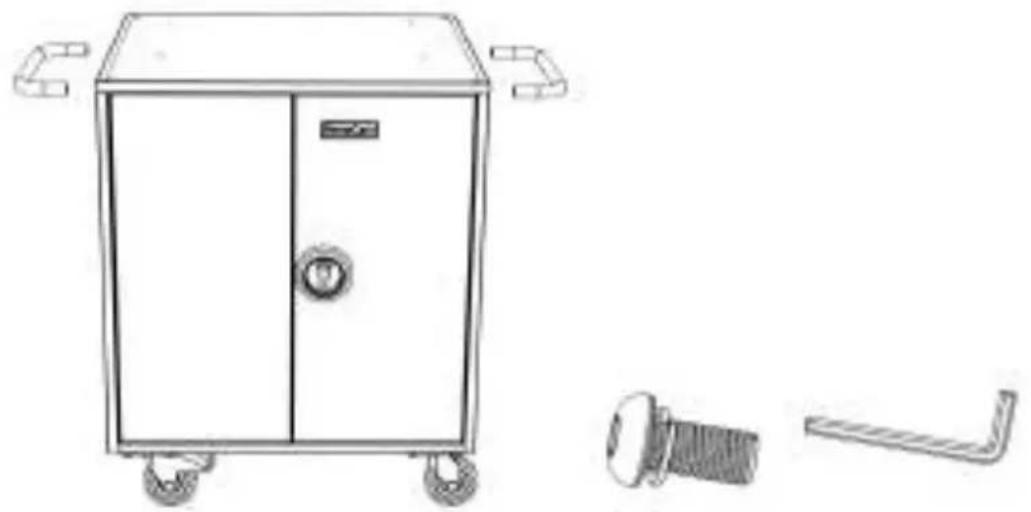

Griffe installieren
Verwenden Sie die Schrauben und Unterlegscheiben zusammen mit dem im Lieferumfang enthaltenen Inbusschlüssel, um die Griffe auf jeder Seite des Notecart Flex Extended zu montieren.

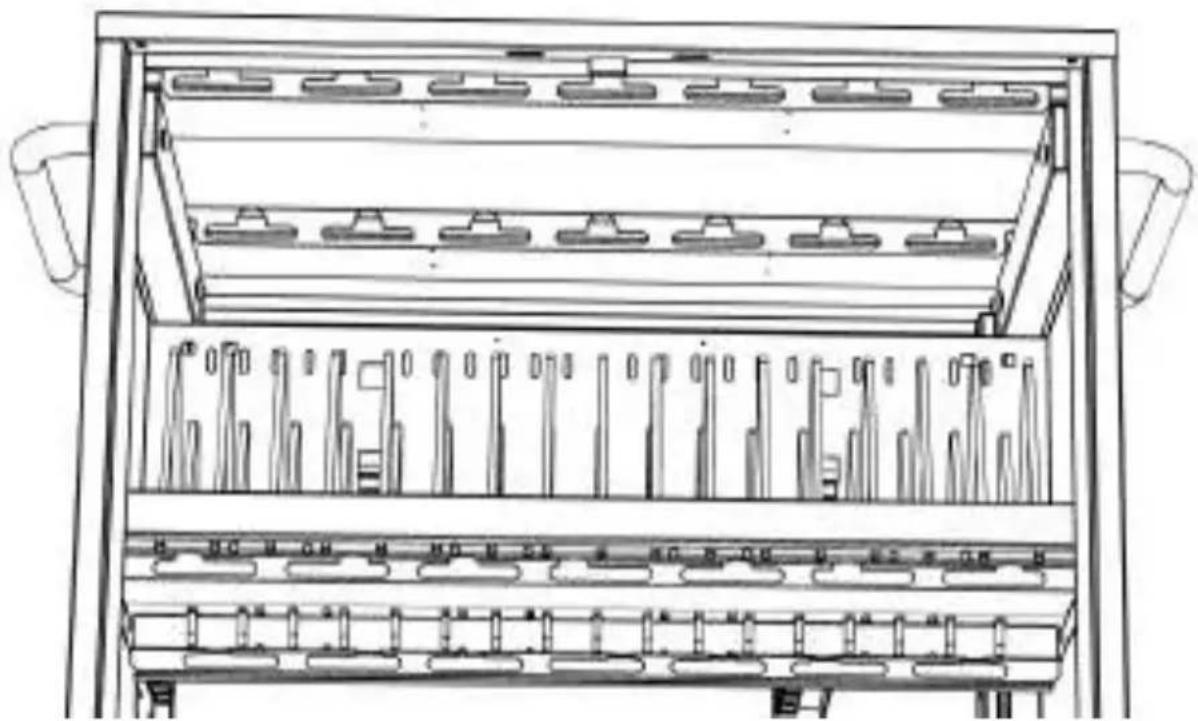

Kabelmanagement
Verwenden Sie die Kabelführungslöcher oben in jedem vorderen Raum, um die Kabel nach vorne zu führen. Es ist möglich, die Kabel in ihrer Position zu arretieren, indem sie um das hintere oder vordere Loch gewickelt werden.

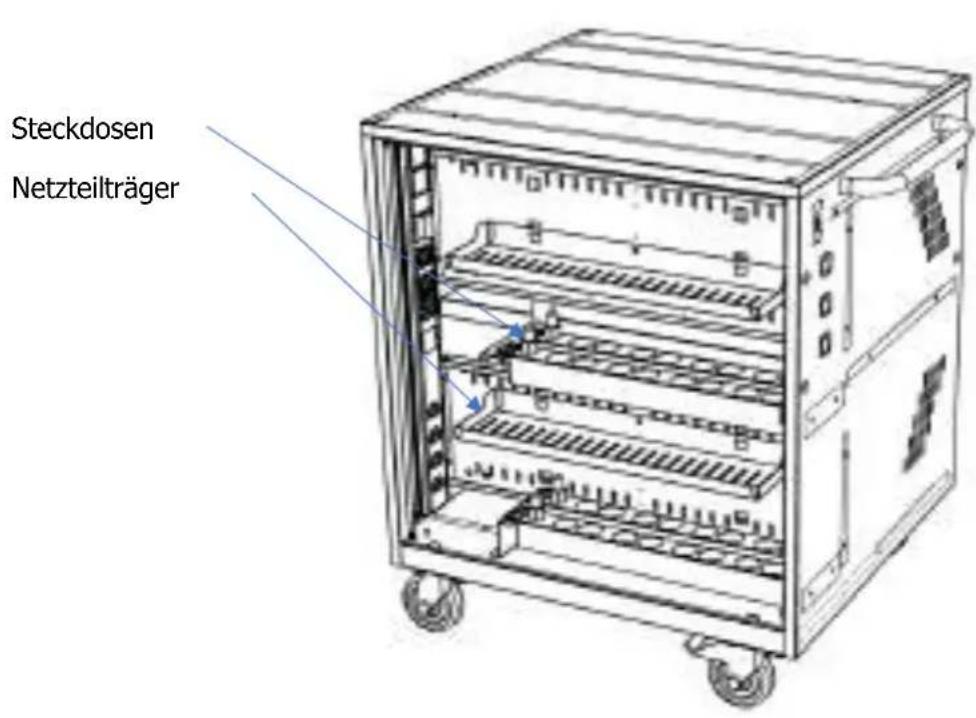

1. Platzierung der Netzeile
Legen Sie die Netzteile richtig in die Träger und stellen Sie safer, dass übermöiges Kabel richtig festgebunden ist. Führren Sie das Stromkabel durch die Kabelöffnung und stecken Sie es in den vorderen Kabelclip.
2. Stromversorgung des Notecart Flex Extended
Der Notecart Flex Extended verfügt auf der rechten Seite über 2 Ein/Aus-Schalter.
Der obere grüne Ein/Aus-Schalter ist für Zubehör und Optionen.
(Weitere Informationen finden Sie unter Optionen und Zubehör.)
Der unter blue Ein/Aus-Schalter ist für die Stromversorgung der installierten internen Elektronik und Geräte im Notecart. Das ist der Hauptschalter.
Wartung der Notecart Flex Extended-Serie
Wischen Sie das Produkt nur mit einem feuchten Tuch ab, verwenden Sie zur Reinigung nicht übermäßig viel Wasser und keine Reinigungsmittel.

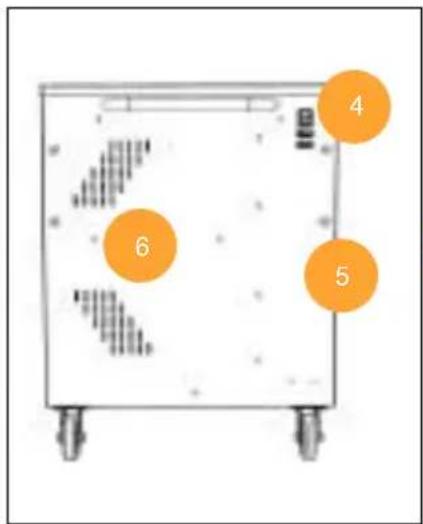

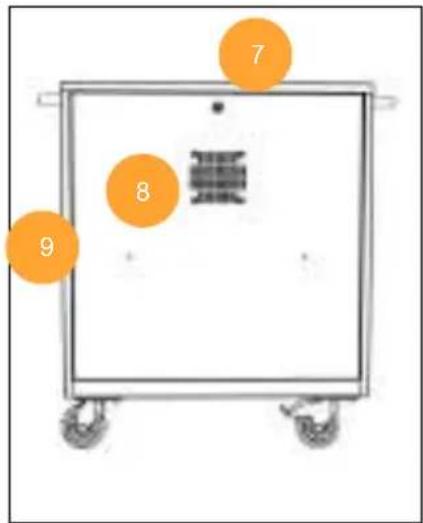

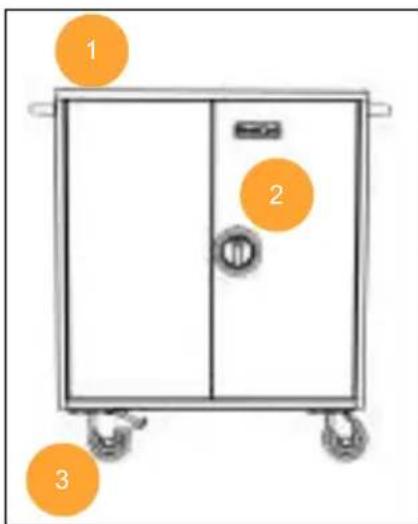

Schaubild der NoteCart Flex Extended-Serie
| 1. Griffe (2x) | 4. Hauptschalter ein/aus und C19-Steckdose | 7. Hintertürschloss, Code 180 |
| 2. Vordertürschloss, 3-Punkt, Code 340 | 5. Löscher für Notesecure-Zubehör | 8. Belütfungsoption für aktiven Lüfter. |
| 3. 4 Räder mit 2 Feststellbremsen. | 6. Passive Belüftungsöffnungen | 9. Optional bedeckte Löscher für RJ45- oder USB-Anschlüsse. |

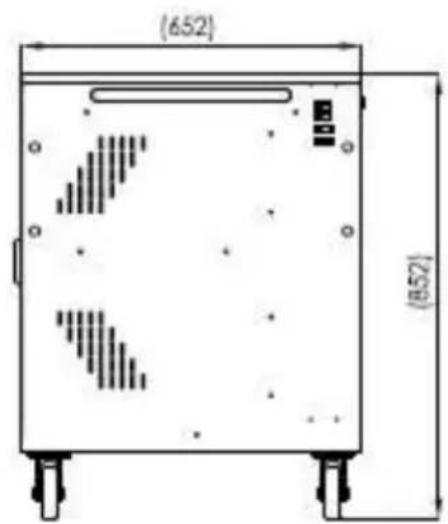

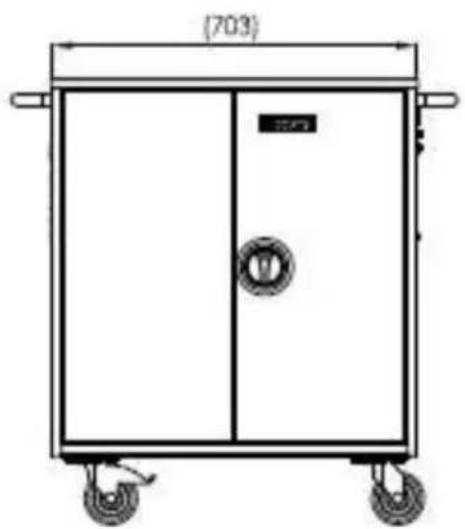

Abmessungen der Flex Extended-Serie:

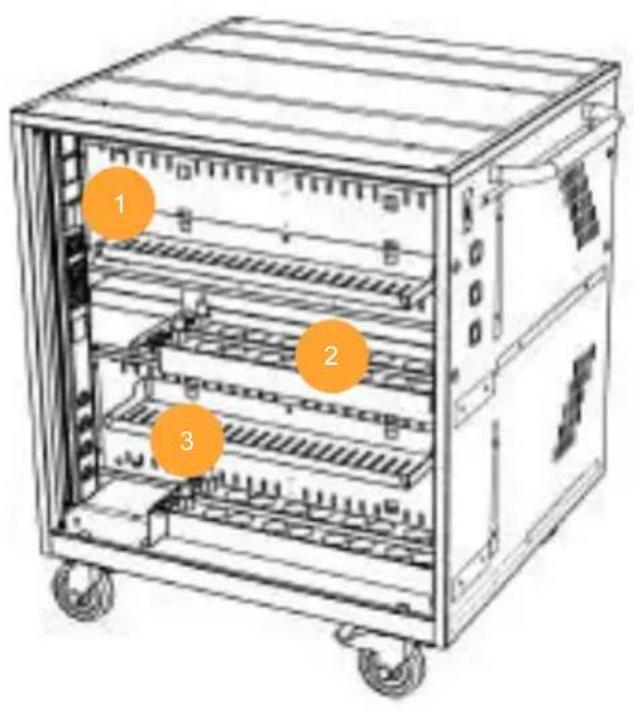

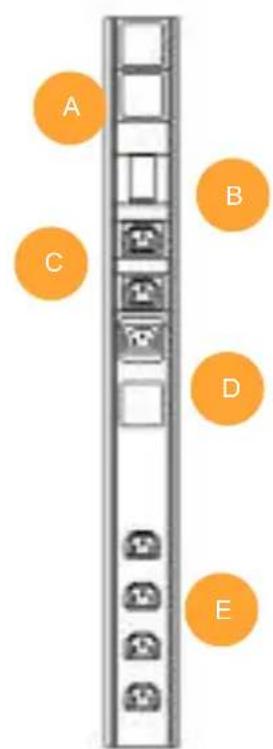

Technisches Schaubild der elektrischen Installation in der Notecart Flex Extended-Serie
-
Steckdosenleiste 8-fach.
3.Netzteilträger -
Hauptnetzteil erklärt
A: Überspannungsschutz. 10KA LED.
B: C13-Anschluss für Zubehör. (Grün ein/aus)
C: C13-Anschluss Hauptstrom (Blau ein/aus).
Über Kabel an D C14-Eingang angeschlossen.
D: C14-Eingang Hauptleistung. Über Kabel mit dem C-Anschluss verbunden.
E: 4 x C13-Anschlüsse sequentieller verzögerter Start, 0, 2, 4, 6 Sekunden. Wird für Steckdosenleisten und Lüfter verwendet.
Optionen und Zubehör.
Der Notecart Flex Extended ist für eine Vielzahl von Optionen und ZubehörteilenVBbereitet, um die Verwendung und Funktionalität des Schranks zu verbessern. Keine davon werden mit dem Schrank gefelwert und müssen als Extras bei Ihrem ortlichen Handler gkauft werden. Bei Fragen wenden Sie sichitte an Ihren Handler vor Ort oder direkt an Leba Innovation uber unsere unterstehenden Kontaktinformationen.

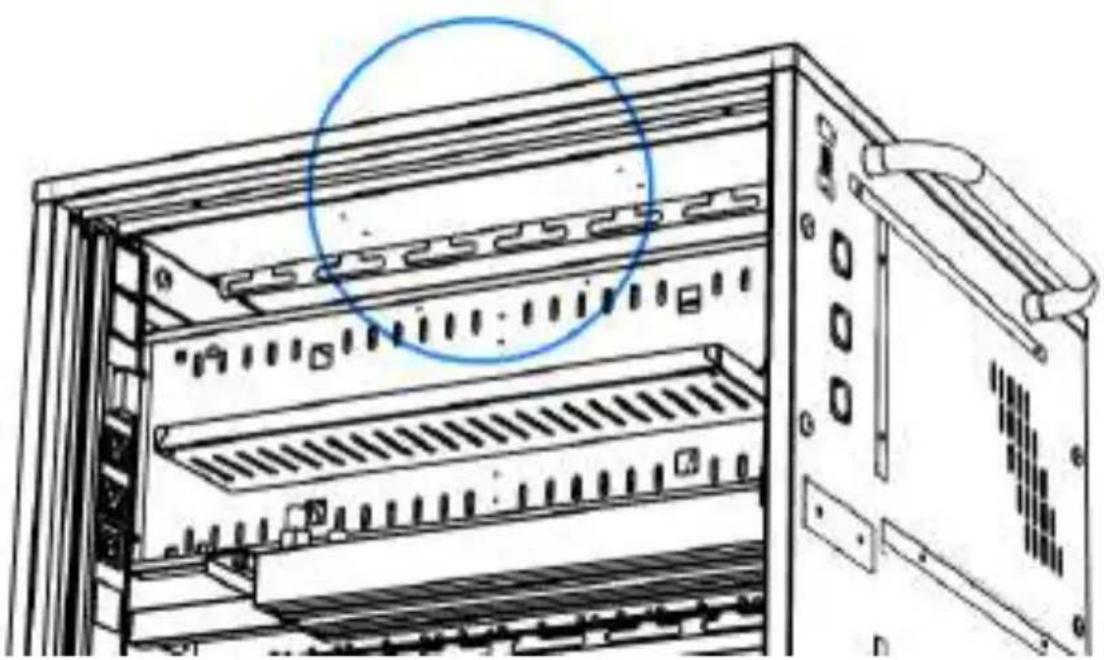

Timer-Einheit
Die Timer-Einheit dient zur Steuerung der Ladepläne für den Notecart Flex Extended. Sie hat einen wechselnden 7-Tageplan mit bis zu 18 verschiedene Einstellungen.
Die Timer-Einheit ist auf der Rückseite des Notecart Flex Extended oben auf dem Wagen installiert.
Installieren des Timers:
Entfernen Sie das Kabel vom Hauptnetzteil, das mit den internen Buchsen „C" und „D" verbunden ist (erläuter im technischen Schaubild). Ersetzen Sie thesek Kabel durch die Kabel des Timers, sodass der Timer jetzt die Stromversorgung der 4 C13-Anschlasse steuert, die die Steckdosenleisten mit Strom versorgen. Lesen Sie die im Lieferumfang des Timers befindliche Bedienungsanleitung, um das Gerät einzurichten.
Aktiver Lüfter für Notecart Flex Extended.
Der Notecart Flex Extended bietet die Mogglichkeit, einen aktiven Lufter in die Hintertur einzubauen.
Der Lüfter wird mit allen erforderlichen Schrauben und Muttern gefleert und an den Anschluss B in der Hauptstromverteilungseinheit angeschlossen und über einen grünen Schalter gesteuert.
Thermostat-Wärneregler
Der Thermostat-Wärmeregler ist ein Gerät mit einstellbarer Temperaturaktivierung für den Lüfter, falls dieser für den Notecart Flex Extended erworben wird. Das ist sehr beliebt, wenn der Notecart in Klassenzimmem oder an Orten aufgestellt wird, an denen Lärn als störend empfunden wird. Der Thermostat kann so eingestellt werden, dass er zwischen 10^ und 45^ aktiviert wird, wobei der optionale Lüfter im Notecart Flex Extended gestartet wird.

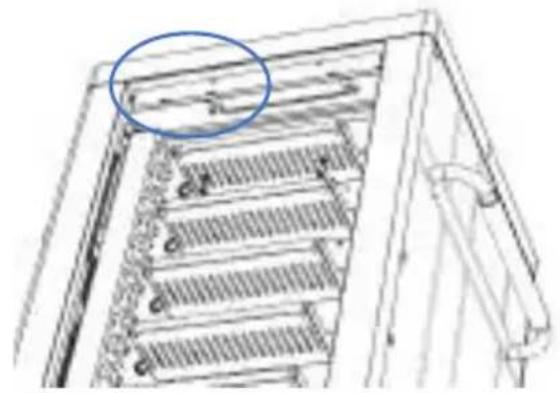

Installieren des Thermostats:
Der Thermostat wird oben an der Rückseite des Notecart Flex platziert. 4 Schienen an der Versteifungsstange, an wo Sie den Thermostat einschieben, und mit der mitgelieferten Schnappniete verriegeln. Ersetzen Sie das C14-Kabel im Hauptnetzteil, das den Lüfter mit Strom versorgt, und stecken Sie stattdessen das C14-Kabel vom Thermostat ein. Nehmen Sie dann das Anschlusskabel vom Thermostat C13 und verbinden Sie es mit dem C14-Kabel des Lüfters. Der Lüfter wird jetzt vom Therm
Notesecure-Schutzvorrichtung
Die Notesecure-Lösung ist ein wandmontierter Schutz, um den Notecard Flex Extended sicher in der Wand zu platzieren und zu verriegeln. Der Notecart Flex Extended kann entweder mit der Vorder- oder Rückseite zur Wand hin platziert und arretiert werden. Es wird empfohlen,ihn mit der Vorderseite zur Wand zu platzieren, um die Vordertüren und die Geräte im Inneren zu schützen.
Notesecure-Schutzvorrichtung installieren.
Entfernen Sie die Buchsen, die die Notesecure-Löcher im Notecart bedecken, indem Sie sie voninnen hereausdrücken. 2 auf jeder Seite, je nachdem, ob der Notecart im eingerasteten Zustand zur Wand oder nach vorne gerichtet sein soll.
Die Notecure-Schutzvorrichtung muss in der Wand montiert werden.itte befolgen Sie die Bedienungsanleitung, die im Notecure-Paket enthalten ist.
Manuelles 4-stelliges Zahlenschloss
Das Vordertürschloss mit Code 340 kann in ein 4-stelliges mechanisches Zahlenschloss geändert werden.itte befolgen Sie die Installationsanleitung im Lieferumfang des mechanischen Zahlenschlosses nach dem Kauf.
Das 4-stellige mechanische Schloss wird mit einer Hauptschlusslösung gefelert, sodass an mehreren Schränken unterschiedliche Codes installiert werden können, jedoch mit einem Hauptschluss für die Wartung durch das technische Team.
Fehlerbehebung
Für die Fehlerbehebung bei der Notecart Flex Extended-Serie überprüfen Sieitte die unter aufgeführten Problemlösungen, bevor Sie Ihren lokalen Handler oder Leba Innovation um Hilfe bitten. Vielen Dank.
| 1. Beim Auspacken des Begrüfungspakets fehlen die Schlüssel für das Schloss. | Bitte überprüfen Sie das gesamte Verpackungsmaterial, bevor Sie sich mit Ihr dem örtlichen Lieferanten wegen fehlender Teile in Verbindung setzen. |
| 2. Steckdosenleiste: Beim Anschluss an die Stromversorgung werden die Geräte nicht aufgeladen. | Überprüfen Sierette, ob alle Stecker korrekt und fest in die Steckdosenleiste eingesteckt sind und ob die Wandsteckdose funktionsfähig ist. |
| 3. Die Griffe löseng sich beim Gebrauch mit der Zeit | Bitte überprüfen Sie, ob bereits Unterlegscheiben und Schrauben auf beiden Seiten der Griffe fest angezogen sind. |
| 4. Der Kurzschluss- Überspannungsschutz blinkt rot und im Wagen ist keine Stromversorgung aktiv. | Wenden Sie sich an ihren Handlör vor Ort, um die Überspannungsschutzeinheit gegen eine neue auszubauschen. Erkundigen Sie sich bei ihrem örtlichen Elektriker nach der Ursache der Überspannung. |
| 5. Nach längerer Nutzung ist der Lüfter nicht mehr so effektiv wie zuvor. | Reinigen Sie den Filter unten, indem Sie den Lüfter losen. Wenn der Filter defekt ist, kann ein neuer über ihren Handlör vor Ort erworben werden. |
| 6. Das Produkt ist beim Auspacken aus der Verpackung beschädigt. | Bitte beachten Sie die Garantie und den Service. Machen Sie ein Foto der beschädigten Teile für ihre Reclamation. |
| 7. Wenn die Stecker in die Steckdosen eingesteckt sind und die Geräte geladen werden, wird der Schutzschalter ausgelöst. | Möglicherweise haben Sie mehrere andere Geräte, die sich den gleichen Stromkreis teilen, was zu einer Überlastung des Stromkreises führt. Lassen Sie von einem qualifizierten Elektriker prüfen, ob im Stromkreis eine ausreichende Leistung zur Verfügung besteht. |
| 8. Im angeschlossenen Zustand werden nicht alle Geräte vollständig aufgeladen bzw. nicht mit voller Kapazität geladen. | Lassen Sie die Stromaufnahme ihrer Geräte von einem qualifizierten Elektriker überprüfen. Führten Sie den Test mit installierten Geräten und vollständig entladen den Akkus durch. Stellen Sie sicher, dass ihre Geräte die zugeteilte Ausgangsleistung der Lösung nicht überschreiben. |
Service und Garantie
Garantie auf das Produkt:
Leba Innovation möchte den Endbenutzern qualitativ hochwertige und langbeige Produkte anbieten. Die Materialien werden sorgfältig ausgewählt, um den rauen Umgebungsbedingungen in Bildungswesen, Gesundheitswesen und Unternehmen standzuhalten.
Dieses Produkt hat eine 5-jährige Garantie auf Metallteile.
Die in thism Produkt installierte Elektronik hat eine 2-jährige Garantie.itte gehen Sie auf www.leba-innovation.com, um Einzelheiten zu Garantie und Rückgabe zu erfahren, oder kontaktieren Sie Ihren ortlichen Handler fur weitere Informationen.
