Produkttype	Mobilt opbevaringsmøbel
Mærke	Leba
Model	NoteCart Flex Extended 24
Kapacitet	16 til 32 enheder
Strømforsyning	Dobbelt tænd/sluk kontakt (grøn tilbehør, blå hoved), C19 stik, 8-vejs stikdåse, overspændingsbeskyttelse 10KA LED
Materiale	Metal (metaldele)
Håndtag	2 medfølgende håndtag
Hjul	4 hjul med 2 sikkerhedsbremser
Låse	3-punkts lås på fordør kode 340, bagdør lås kode 180, 2 nøgler pr. lås
Hyldeskillevægge	34 medfølgende skillevægge
Kabelstyring	Forside kabelgennemføringshuller, kabelbindere
Ekstra tilbehør	Timer, aktiv ventilator, termostat, Notesecure Safeguard, manuel 4-cifret lås
Garanti	5 år metaldele, 2 år elektroniske komponenter
Vedligeholdelse	Rengøring med fugtig klud, ingen rengøringsmidler
Pakkens indhold	Notecart Flex Extended, velkomstæske (strømkabel, skruer, nøgler, instruktioner), 34 skillevægge, 2 håndtag

Ofte stillede spørgsmål - NoteCart Flex Extended 24 Leba

Hvordan installeres håndtagene?

Brug de medfølgende skruer og skiver med den unbrakonøgle, der er inkluderet i velkomstæsken, til at montere håndtagene på hver side af vognen.

Hvordan tændes NoteCart Flex Extended?

Vognen har to tænd/sluk kontakter på højre side. Den grønne kontakt er til tilbehør, den blå kontakt er hovedstrømforsyning til de installerede enheder.

Hvad gør jeg, hvis nøglerne mangler?

Kontroller alt emballagemateriale, før du kontakter din lokale forhandler for manglende dele.

Hvordan rengøres vognen?

Rengør kun med en fugtig klud. Brug ikke for meget vand eller rengøringsmidler.

Hvad er produktets garanti?

Begrænset garanti på 5 år på metaldele og 2 år på elektroniske komponenter.

Hvordan håndteres kablerne?

Brug kabelgennemføringshullerne i det forreste rum til at føre kablerne fremad. Du kan låse dem ved at vikle dem om det bagerste eller forreste hul.

Hvilke ekstra tilbehør er tilgængelige?

Timer, aktiv ventilator, termostat, Notesecure Safeguard (vægmontering) og manuel 4-cifret lås.

Hvordan installeres timeren?

Fjern kablet mellem de interne stik C og D på hovedstrømenheden og erstat det med timerens kabler. Se instruktionerne, der følger med timeren.

Hvad gør jeg, hvis overspændingsbeskyttelsen blinker rødt?

Kontakt din lokale forhandler for at få en ny overspændingsbeskyttelsesenhed. Få en elektriker til at kontrollere årsagen til overspændingen.

Hvordan installeres Notesecure Safeguard?

Fjern ringene, der dækker hullerne, ved at skubbe dem indefra. Monter Notesecure på væggen i henhold til instruktionerne i pakken.

BRUGSANVISNING NoteCart Flex Extended 24 Leba

Denne dokumentation udgør haverken en eksplicit eller antydet garanti eller repræsentation, hvad angår

dens indhold, kvalitet, ydeevne, salgbarhed ell er egnethed til et bestemt formal. Opliesningerne i donne dokumentation er nje kontrolleret for paldelighed. Dog patages intet ansvar for eventuelle unogjagtigheder. Opliesningerne i donne dokumentation kan ændres uten varsel.

Under ingen omstændigheder vil Leba Innovation og vores partere vare ansvarlige for skader, hverken direkte, indirekte, særlige, tilfældige, eller følgskader, der matte opsta som folge af brugen af uller manglende evne til at bruge dette produkt erler dette dokumentation, selvom muligheden for sādanne skader optyses.

Mærket med en overkrydset skraldespand på hjul indikerer, at dette produit ikke bortskaffesammen med andet husholdningsaffald. I stedet skal du bortskaffe udstyret ved at aflevere det til et særigt opsamlingssted til genbrug af elektrisk og elektronisk udstyr. For mere information om, hvor du skal aflevere dit udstyrl genbrug, bedes du kontakte de ansvarlige for din lokale dagrenovation ell er den butik, hvor du købte produitet.

Certifikater og vigtig information

EF-overensstemmelseserklaering (klasse A)

Det bekraeftes hermed, at dette produit opfylder kravene i Europa-Parlamentets og Rådets direktiver om tilnaermelse af medlemsstaternes lovgivning i henhold til direktivet om elektromagnetisk kompatilitet 2014/30/EU.

Klasse A-produkt

Dette er et classe A-product. I et husholdningsmiljo kan dette produit forrsage radiointerferens, i hvilket tilfaelde brugeren kan blive bedt om at traeffe passende foranstaltninger.

Forord og introduktion

Notecart Flex Extended-serien er etansk designet produit, som er bygget med materialer skabt til stor holdbarhed, og en lösning, der giver stor fleksilitet ved brug. Notecart Flex Extended fås i én størrelse og kan rumme fra 16 og op til 32 eheder. Denne brugervejledning dækker alle Notecart Flex Extended-løsninger.

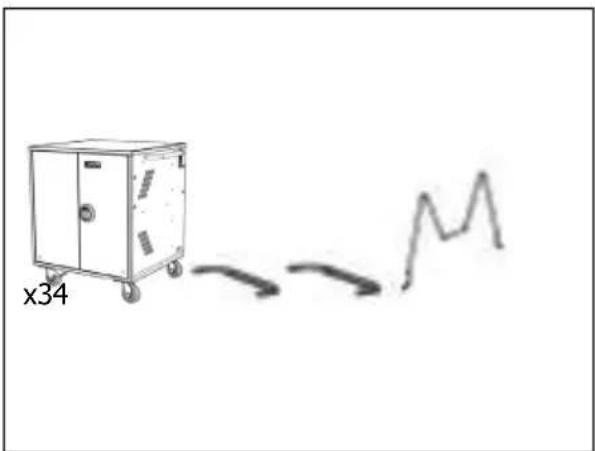

Pakkens indhold

Denne pakke indeholder ffolgende dele. Kontroller venligst, at alle dele er i pakken, inden du bruger enheden.

Notecart Flex Extended
Velkomstkasse (se indholdet nedenfor)
Handtag x 2
√ 34 hyldeopdelere

Velkomstboksens indhold

Hovedledning x 1
Skruer + unbrakonggle til händtag.
Nogler til fordor 340 x 2
Nogler til bagdor 180 x 2
Brugervejledning.
✓ Kontrolark.

Udpakning af Flex Extended-serien

Laes altid hele brugsanvisingen, inden du begynder at fjerne vognen fra pallen.

Det anbefales, at to personer samarbejder om at tage din Notecart Flex Extended ned fra pallen. Bortskaf al karton-emballage og yderligere plast after lokale standarder for bikube-emballage.

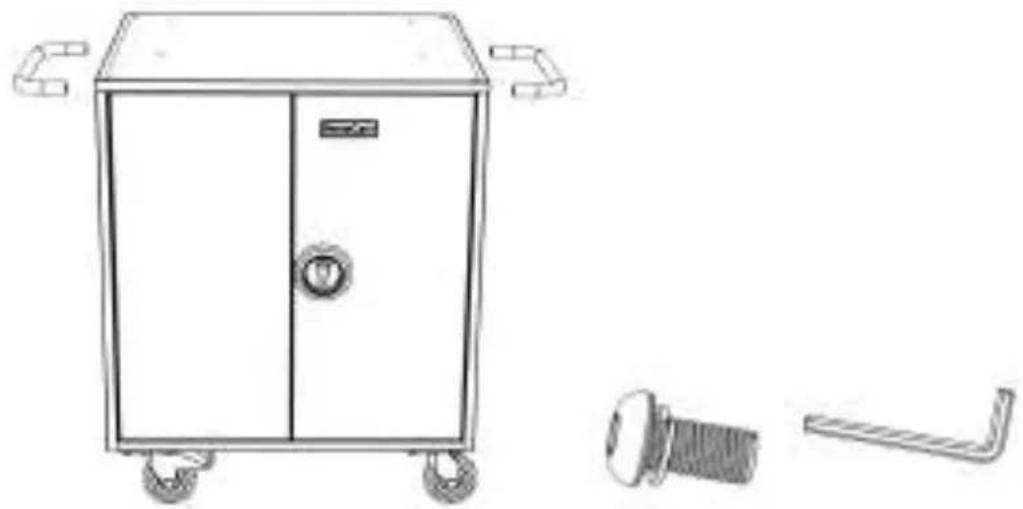

1. Montering af händtag

Brug skruerne og skiverne sammen med den unbrakonøgle, der er inkluderet i velkomstboksen, til at montere handtagene på hvver side af din Notecart Flex Extended.

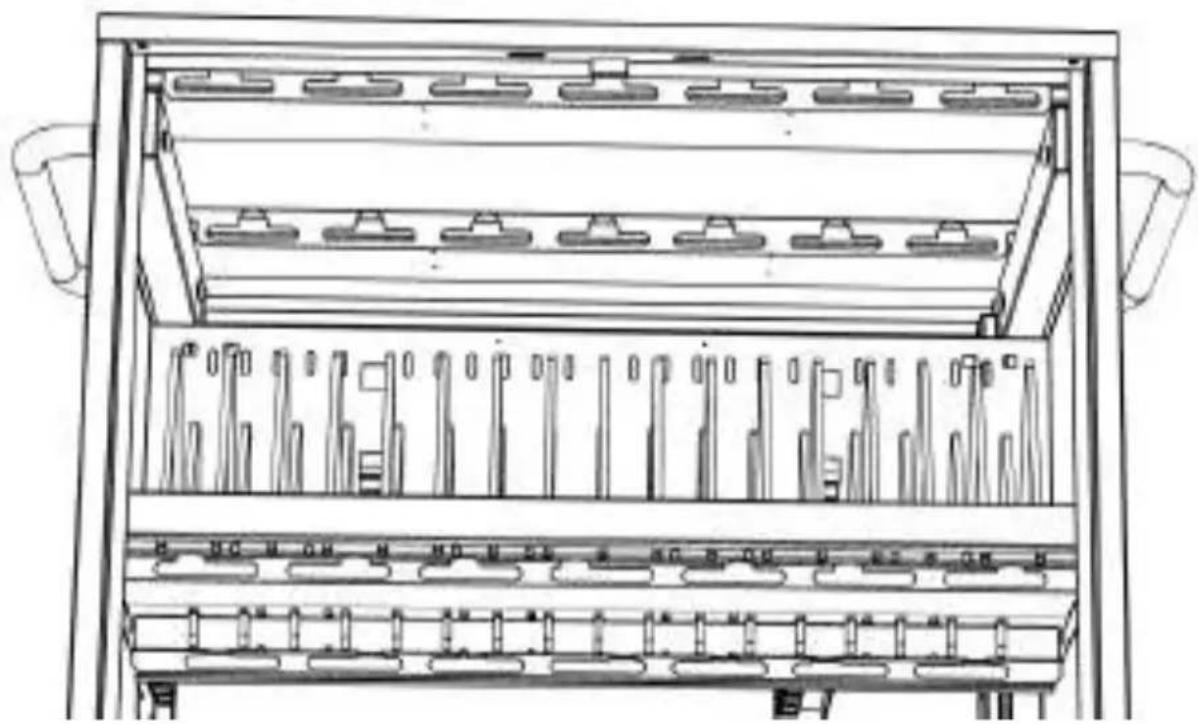

Kabelstyring

Brug hullerne til kabelstyring i toppen af hvert forrum til at fore kablerne fremad. Det er muligt at Iase kablerne pa plads ved at dreje dem omkring det bageste ellor forreste hul.

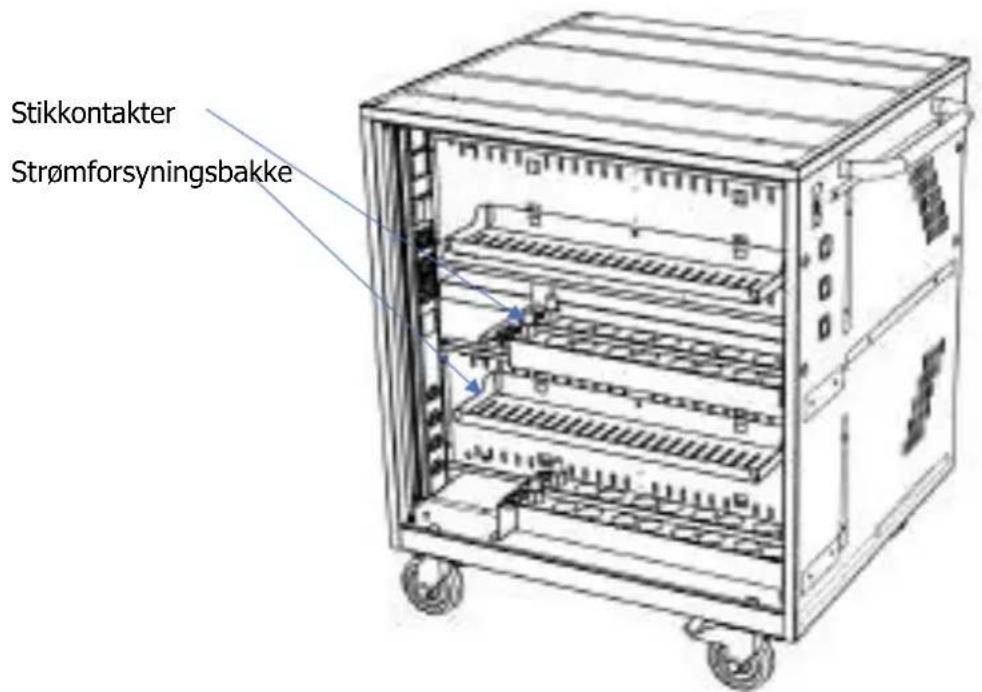

2. Anbring strømforsyningerne

Anbring strømforsyningen korrekt på bakkerne og sorg for, at overskydende kabellængderbindes forsvarligt. Før strømkablet gennem kabelhullet, og monter det i kabelklemmen foran.

Din Notecart Flex Extended har 2 tænd/sluk-kontakter på hjre side.

Den overste taend/sluk-kontakt Gron er til tilbehør og ekstraudstyr.

(se ekstraudstyr og tilbehør for mere info).

Den nederste tænd/sluk-knap er til strømmen til den interne Notecart-elektronik og de installerede eheder. Dette er hovedafbryderen.

Vedligeholdelse af Notecart Flex Extended Series

Tør blot med en fugtig klud. Brug ikke for meget vand eller andre rengøringsmidler til at rengør Produktet.

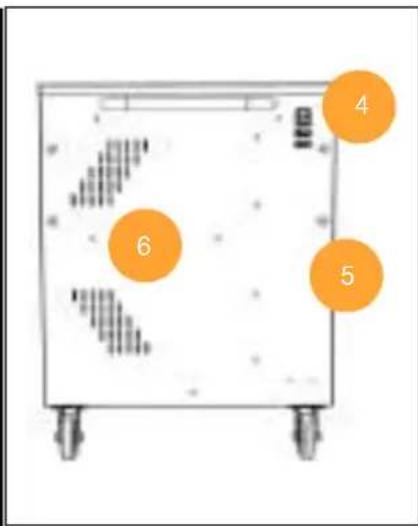

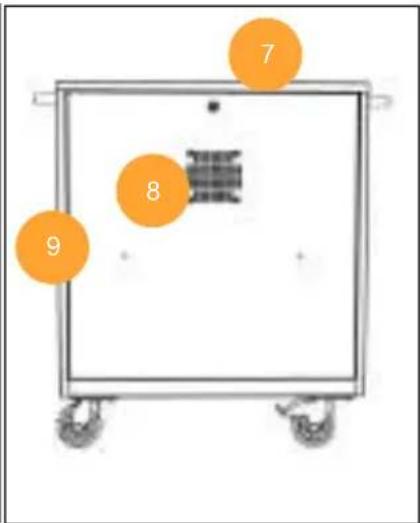

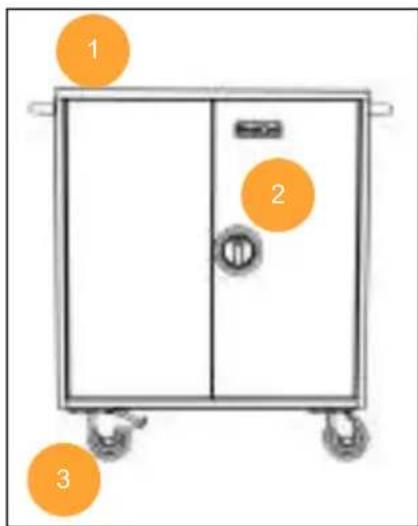

Diagram over NoteCart Flex Extended-serien

1. Håndtag x 2	4. Hovedafbryder og stikkontakt C19	7. Lås til bagdør, kode 180
2. Fordør, 3-punkts-lås, kode 340	5. Huller til Notesecure-tilbehør	8. Ventilationstilvalg til aktiv blæser.
3. 4 x hjul med 2 x låse. 6. Passive	ventilationshuller	9. Dækkeke huller til RJ45- eller USB-stik, tilvalg.

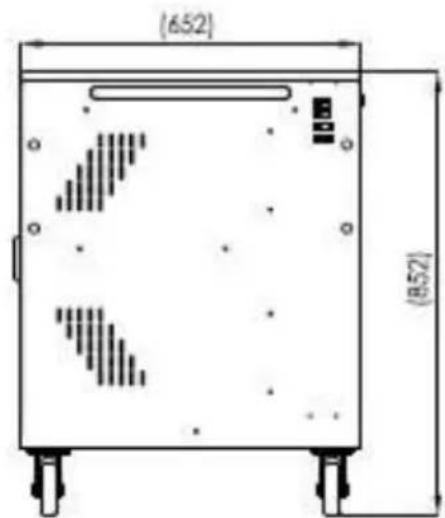

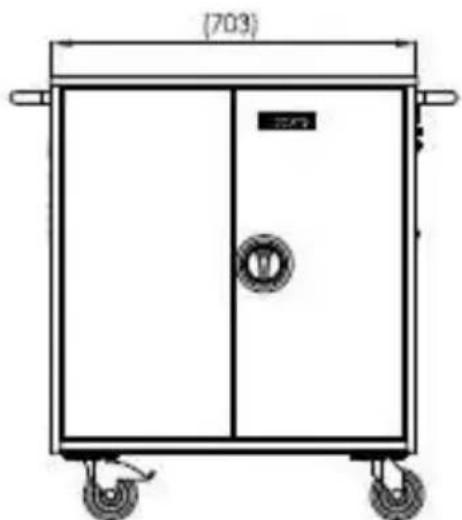

Notecart Flex Extended-seriens mal:

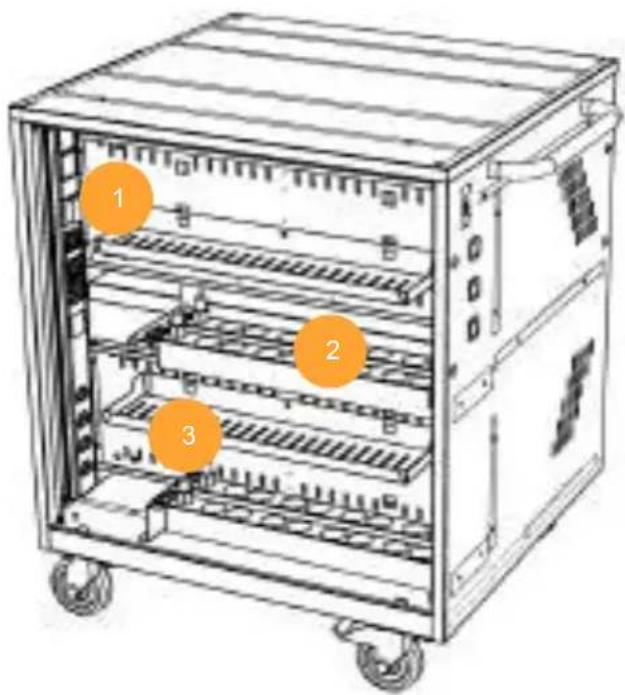

Teknisk diagram over elektrisk installation i Notecart Flex Extended-serien

1. Strømpanel, 8-vejs.

2. Strømforsyningsbakker

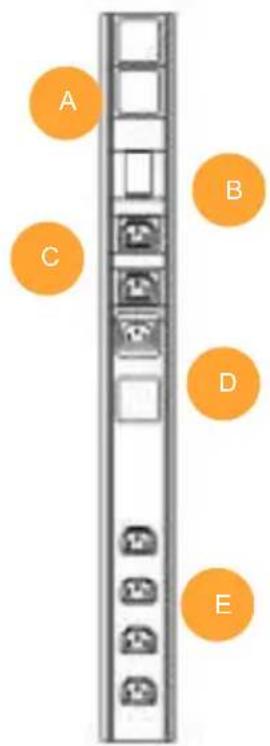

3. Beskrivelse af hovedstromforsyning
   A: Overspaendingsbeskyttelse. 10 kA-LED.
   B: udgang C13 til tilbehør. (Grøn til/fra)
   C: stikkontakt C13 til hovedstrom (blå til/fra). Tilsluttes D C14-indgang via kabel.
   D: indgang C14 til hovedstrøm. Forbundet via kabel til C-udgang.
   E: 4 x C13-udgange, sekventiel forskudt start, 0, 2, 4, 6 sekunder. Bruges til strømpaneler og blæser.

Ekstraudstyr og tilbehør.

Din Notecart Flex Extended er klargjort til en række tilvalg og tilbehør, der forbedrer vognens brug og Funktioner. Ingen af disse leveres med vognen, og de skal tilkøbes som ekstraudstyr fra din lokale forhandler. Hvis du har sporgsmål, bedes du tage kontakt til din lokale forhandler eller Leba Innovation direkte ved hjælp af vores kontaktoplysninger nedenfor.

Timerenhed

Timerenheden bruges til at styre opladningsplaner for din Notecart Flex Extended. Den har en 7-dages-rotation med op til 18 forskellige indstlinger.

Timerenheden monteres bag pa din Notecart Flex Extended og overst i vognen.

Installation af timeren:

Fjern det kabel fra hovedstrømforsyningen, der forbinder de interne stikkontakter "C" og "D" - se forsklaring i teknik diagram. Udskift dette kabel med timerens kabler, sä timeren nu styrer strømmen, der sendes til de 4 x C13-udgange, som driver strømpanelerne. Læs den brugervejledning til timeren, der medfolger ved kɒb af timerenheden, for instruktioner ang. opsætning af enheden.

Notecart Flex Extended, aktiv ventilationsenhed med blaeser.

Din Notecart Flex Extended giver mulighed for at tilfoje en aktiv blaeser i den bagerste lage.

Blaeseren leveres med alle nodbendige skruer og møtrikker, tilsluttes B-udtaget i hovedstrømfordelingsenheden og styres ved den gronnekontakt.

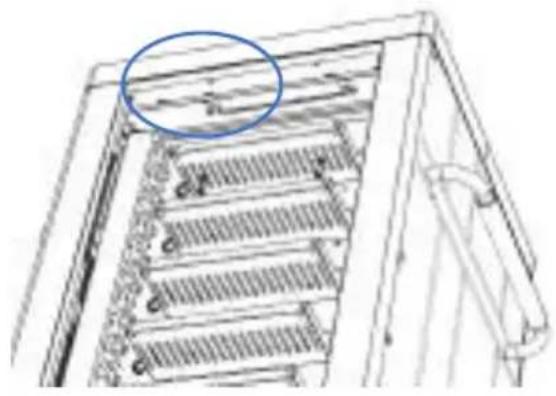

Termostatregulerot varmestyring

Termostatregulatoren er en ehed med justerbar temperaturaktivering til blaeseren, hvis denne ogsa tilkobes til din Notecart Flex Extended. Dette er et populaert valg, nár en Notecart placeres i klasselokaler eller steder, hvor stoj er en gene, der skal overvejes. Termostaten kan justeres, sa den aktiveres mellem 10^ og 45^ og starter den valgfri blaeseri din Notecart Flex Extended.

Termostaten placeres overst pa din Notecart Flex bagpa. 4 skinner pa afstivningsbjaelken, hvor du skubber termostaten pa plads og Iser den med den medfolgende nitte. Udskift C14-kablet i hovedstromforsyningen, som giver strom til blaeseren, og indsæt C14-kablet fra termostaten i stedet. Tag derefter udgangskabet fra C13-termostaten og forbind det med blaeserenc S14-kabel. Blaeseren styres nu af termostaten.

Notesecure Safeguard

Notesecure-losningen er en sikkerhedsafskærmning, der monteres på væggen for sikkert at positionere og lase din Notecart Flex Extended mod væggen. Din Notecart Flex Extended kan placeres med enten for-ller bagsiden mod væggen og lases på plads. Det anbefales at placere vognen med front mod væggen og dermed beskytte de forreste lager samt enchederne indeni.

Fjern bøsningerne, der dækker Notesecure-hullerne i din Notecart, ved at skubbe dem ud indefra. 2 pa hv er side, afhengigt af om din Notecart skal vende mod væggen eller fronten, när den lases pa plads.

Notesecure skal monteres i væggen. Følg brugervejledningen, der følger med Notesecure.

Manuel 4-cifret kodelas

Frontlåsen med kode 340 kan erstattes af en 4-cifret mekanisk kodelås. Følg installationsvejledningen, der følger med den mekaniske kodelås, nr du har købt davon.

Den firecifrede mekaniske lås leveres med en hovednøgle-losning, sä flere vogne kan have forskellige koder installereret, men der er kun en hovednøgle til det tekniske personale, som star for vedligeholdelse.

FejIfinding

For fejlfinding på Notecart Flex Extended-serien bedes du prove nedenstående problemer og løninger, För du kontakter din lokale forhandler eller Leba Innovation for at få hjælp. På forhand tak.

1. Nøgler mangler i lås, nærvelkomstkassen pakkes ud	Kontrollér venligst alt emballagemateriale, før du kontakter din lokale forhandler for manglende dele.
2. strømpanel: Nær der tilsluttesstrøm, oplades enheder ikke	Kontrollér venligst, at alle stik er monteret korrekt og fast i strømpanelet, og at stikkkontakten virker.
3. Håndtaget bliver løst over tid og ved gentagen brug	Kontrollér venligst, om både skiver og skruer er spændt tilstrækkeligt på begge sider af händtagene.
4. Overspændingsbeskyttelsen blinkerkød, og der er ingen strøm påvognen.	Kontakt din lokale forhandler for at fåudskiftet enheden tiloverspændingsbeskyttelse. Spørg din lokale elektriker, hvad ørsagen til overspændingen har været.
5. Efter længere tids brug er blæseren nu ikke sä effektiv som fjr.	Rengør filteret i bunden ved at frigørblæseren. Hvis filteret er i stykker, kan et nyt erhverves via din lokale forhandler.
6. Produktet er beskadiget, nær detpakkes ud af emballagen	Se venligst garantiet og service. Tag fotos af de beskadigede deleg ifm. at få godkendt retrur under garantien (RMA).
7. Nær den er tilsluttet stikkkontakter, og enheder oplades, udløsesafbryderen.	Du kan have flere andre apparater, der kører på samme kreds og forårsager overbelastning af/DDne. Få en kvalificeret elektriker til at kontrollere, at der er tilstrækkelig strøm til rådighed i kredsen.
8. Nær enheden er tilsluttet, oplades ikke alle enheder, eller alle enheder oplades ikke til fulde.	Få en kvalificeret elektriker til at kontrolleredine enheders aktuelle forbrug. Udførtesten med installerede enheder og fuldt afladede batterier. Sørg for, at dine enheder ikke overskrider den samledo strøm, der tilføres løsningen.

Service og garanti

Produktgaranti:

Leba Innovation stræber after at skabeprodukter af høj kvalitet med langvarig service til slutbrugere. Materialerne vælges omhyggeligt, SSE de kan tale etHardt, offentigt brugsmiljø sasom uddannelsesinstitutioner, sundhedspleje og virksomheder.

Dette produit har 5 Års begrænset garantì pà metaldele.

Elektronikken, der er installereret i dette produit, har 2 Års begrænset garanti. Besøg venligst www.leba-innovation.com for at fø oplysninger om garanti og proceduren for anskaffelse af returnmaterialer, eller kontakt din lokale forhandler for mere information.
