| Tipo de producto | Mueble de almacenamiento móvil |
| Marca | Leba |
| Modelo | NoteCart Flex Extended 24 |
| Capacidad | 16 a 32 dispositivos |
| Alimentación | Doble interruptor encendido/apagado (verde accesorios, azul principal), enchufe C19, regleta 8 vías, protección contra sobretensión 10KA LED |
| Material | Metal (piezas metálicas) |
| Manijas | 2 manijas incluidas |
| Ruedas | 4 ruedas con 2 frenos de seguridad |
| Cerraduras | Cerradura 3 puntos puerta delantera código 340, cerradura puerta trasera código 180, 2 llaves por cerradura |
| Separadores de estantes | 34 separadores incluidos |
| Gestión de cables | Orificios de paso de cables delanteros, sujetacables |
| Accesorios opcionales | Temporizador, ventilador activo, termostato, Notesecure Safeguard, bloqueo manual de 4 dígitos |
| Garantía | 5 años piezas metálicas, 2 años componentes electrónicos |
| Mantenimiento | Limpieza con paño húmedo, sin detergentes |
| Contenido del paquete | Notecart Flex Extended, caja de accesorios (cable de alimentación, tornillos, llaves, instrucciones), 34 separadores, 2 manijas |
Preguntas frecuentes - NoteCart Flex Extended 24 Leba
Preguntas de los usuarios sobre NoteCart Flex Extended 24 Leba
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Mueble de almacenamiento móvil en formato PDF gratis! Encuentra tus instrucciones NoteCart Flex Extended 24 - Leba y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. NoteCart Flex Extended 24 de la marca Leba.
MANUAL DE USUARIO NoteCart Flex Extended 24 Leba
Exencion de responsabilidad
No se ofrece nlnguna garantia ni representation, ya sea expresa o tacia, con respecto al contentido, la calidad, el rendimiento, la commerciable o la idoneidad para una finalidad particular de esta documentacion. La fiabilitad de la informacion presentada en esta documentacion ha sido verificada@cuidadosamente; no obstarve, no se asume responsabilityalguna por posibles inexactitudes. La informacion que contiene esta documentacion peute modificarse sin previo aviso.
Ni Leba Innovation ni sus@sos seran en ningun caso responsables por daños directos, secundarios, especials, fortuitos o derivados que surjan del uso o la incapacidad de usar este producto o documento, inclu si se advierte de la posibiliad de tales daños.
El símbolo del contentedor con ruedas tachado indica que este producto no debe desecharse jusqu con sus residuos domesticos, sino que debe dejarse en un punto de recogida indicado para el reciclaje de residuos electricos y electrónicos. Para Obtener mas informacion acerca de los+puntos de recogida de residuos para el reciclaje,pongase en contacto con su service de recogida de residuos local o la tienda en la que compró el producto.
Certificados e informacion importante
Declaración de conformidad de la Comunidad Europea (Clase A) Este documento confirma que este producto cumple con los requisitos existecidos en las Directivas del Consejo sobre la Aproximación de las legislaciones de los Estados Miembros relacionadas con la Directiva de Competitividad Electromagnética 2014/30/UE.
Producto de类产品
Este es un produit de类产品. En un entorno domestico, este produit pueda causar interferencias de radio, enuyo caso es posible que el usuario debaayar medidas adequadas.
Prefacio e introduccion
La série Notecart Flex Extended ha sido diseniada en Dinamarca y fabricada con materiales resistentes para adaptarse amultipleusos.ElNotecartFlexExtendedvienenu tamanoycoulde albergar entre 16y32dispositivos. Este manual de instrucciones abarca todos los modelosde la série Notecart Flex Extended.

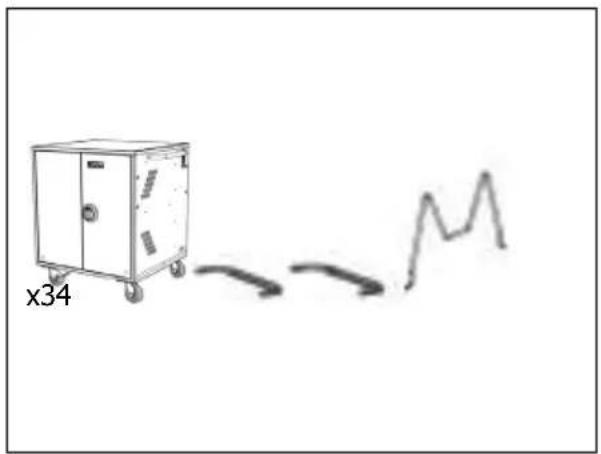

Containido del paquete
Este paquete contiene los siguientes elementos; asegúrese de que el paquete cuenta con todos los elementos antes de usar el producto.
Notecart Flex Extended
Caja de bienvenida (vease el contenido más bajo)
Asas × 2
√ 34 divisores para estantes
Contenido de la caja de bienvenida
Cable de alimentacion principal x 1
Tornillos + Ilave Allen para las asas.
Llaves para la puerta delantera 340 x2
Llaves para la puerta trasera 180 x 2
Instrucciones de uso.
Hoja de control.
Desembalaje del Flex Extended
Lea siempre el manual de instrucciones por completeo antes de comenzar a descargar el carrito del pale.
Es recomendable que dos personas descarguen el Notecart Flex Extended del pale. Deseche los embalajes siguiendo las normativas locales relativas al carton de nido de abeja y los plácicos.

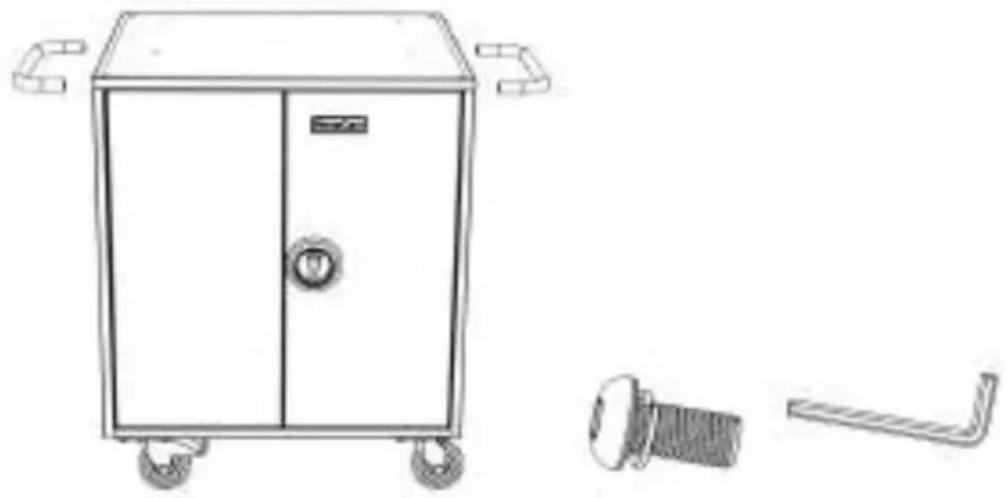

1. Instalación de las asas
Utilice los tornillos y arandelas jusqu con la llave Allen incluida en la caja de bienvenida para instalar las asas a然是 a besides lados del Notecart Flex Extended.

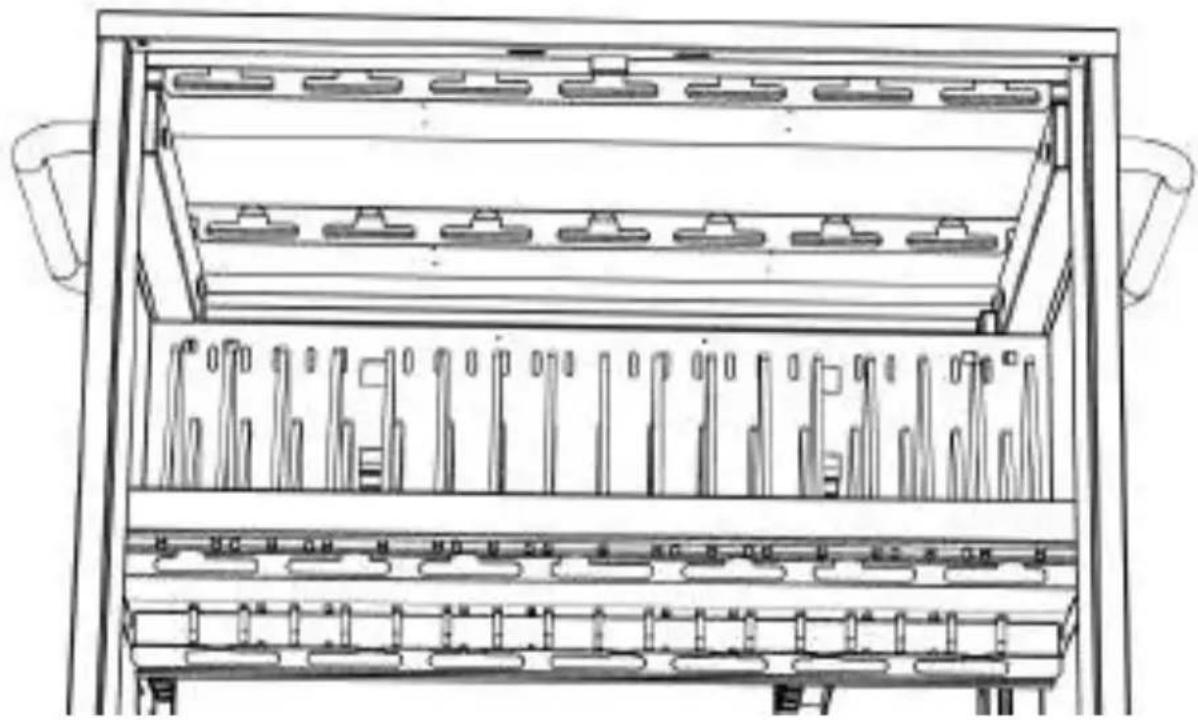

Organización de cables
Use los orificios para cables de la parte superior de cada compartmento delantero para orientar los cables hacía la parte delantera. Para fjjar los cables en su situ, enrollelos alrededor del orificio trasero o delantero.
2. Colocacion de las fuentes de alimentacion
Cologne correctamente las fuentes de alimentacion sobre las bandejas y ate adeuadamente el cableado sobrante. Pase el cable de alimentacion por el orificio correspondiente y enganchelo al sujecables delantero.
Tomas de corriente
Bandeja para la fuente de alimentación
3. Encendido de la Notecart Flex Extended
El Notecart Flex Extended tiene dos interruptores de encendido en el bajo derecho.
El interruptor superior verde se usa para los accesos y las sistemas.optionales
(consulte la sección «Funciones.optionales y accesorios» para Obtener más información).
El interruptor inferior azul se usa para la alimentacion de los aparatos electrnicos internos y los dispositivos instalados del Notecart. Este es el interruptor principal.
Mantenimiento de los aparatos de la série Notecart Flex Extended
Limpie el producto solamente con un paño humedo, sin excesso de agua ni detergentes.

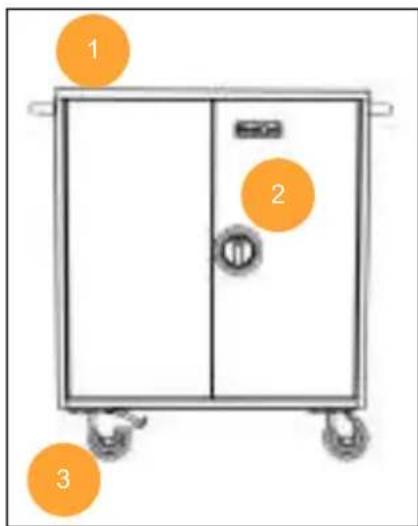

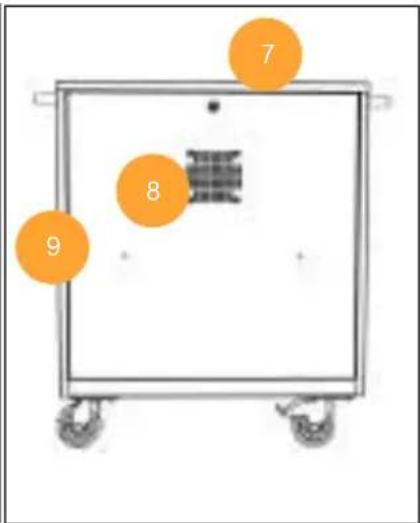

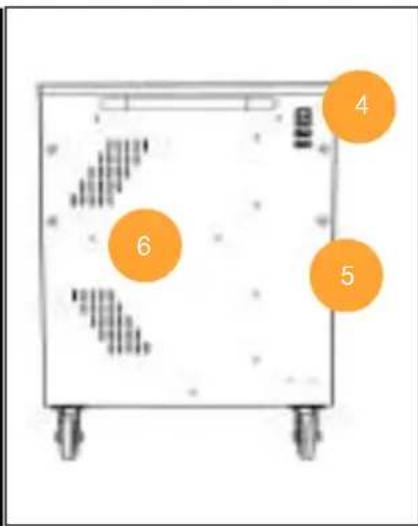

Diagrama de los aparatos de la série Notecart Flex Extended
| 1. Asas x2 | 4. Interruptor principal de encendido y toma de corriente C19 | 7. Cerradura de la puerta trasera número 180 |
| 2. Cerradura de tres+puntos de la puerta delantera número 340 | 5. Orificios para el accesorio Notecure | 8. Punto de instalación del ventilador optional |
| 3. Cuatro ruedas con dos seguros. | 6. Orificios de ventilación pasiva | 9. Orificios tapados para connectores RJ45 o USBPEARcables. |

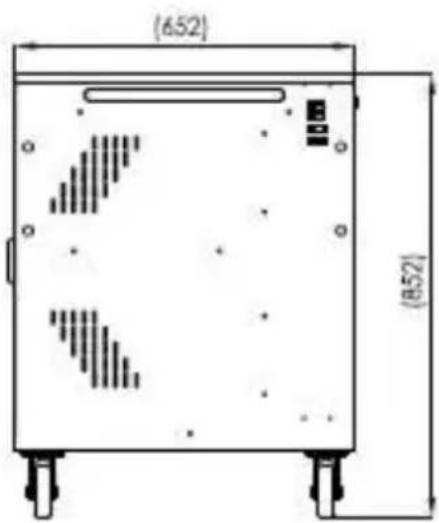

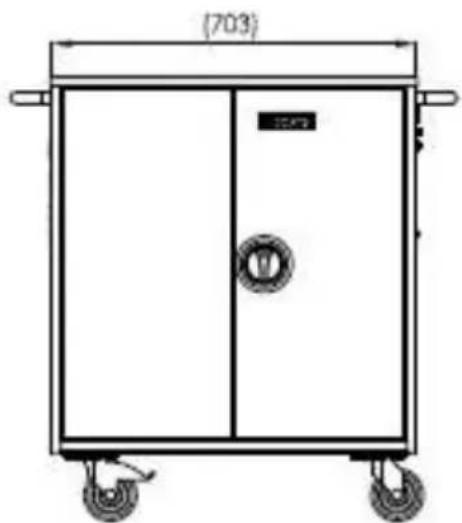

Dimensiones de la série Notecart Flex Extended:

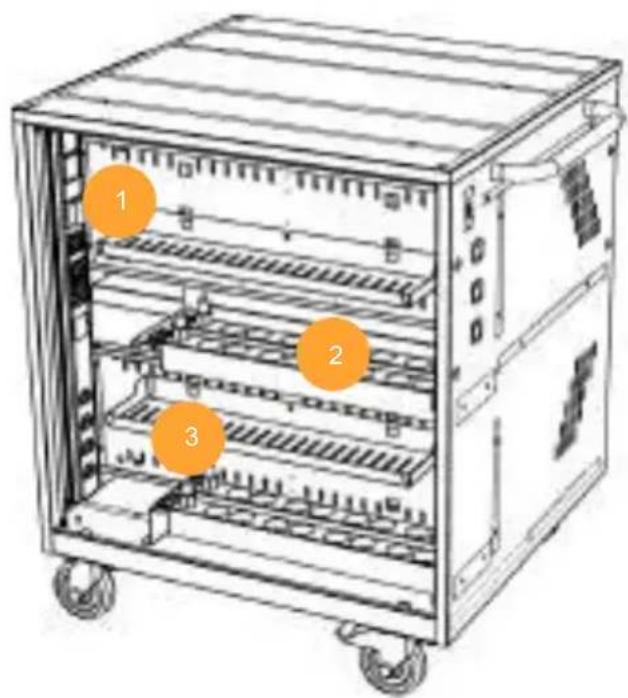

Diagrama技术和 de la instalacion electrica en la series Notecart Flex Extended
-
Cuadro de distribución de 8 vías.
-
Bandejas para la fuente de alimentación
-

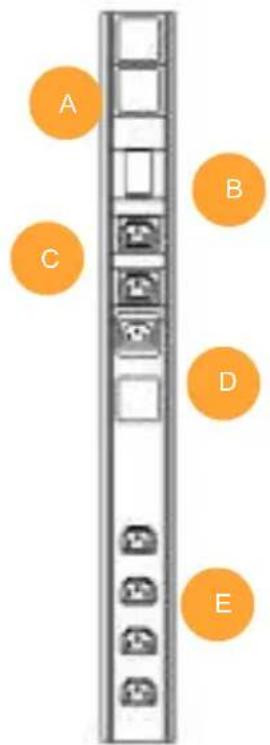

Descripción de la fuente de alimentación principal
A: Protección contra sobrecargas. LED de 10 KA.
B: Salida C13 para el accesorio (verde de encendido).
C: Salida C13 de la alimentacion principal (int. azul de encendido) Conectado a la entrada D C14 por cable.
D: Entrada C14 de alimentacion principal. Conectaro por cable a la toma C.
Funciones.optionales y accesorios.
El Notecart Flex Extended está preparado para albergar varias functions y accesosesionales con los que mejorar y ampliar el uso del carrito. Ninguno de ellos viene con el carrito, por lo que debe comprarlos por分开ar a su distribuidor local. Si tiene una pregunta, consulte a su distribuidor local o directamente a LEBA Innovation mediante los datos de contacto que aparecen más abajo

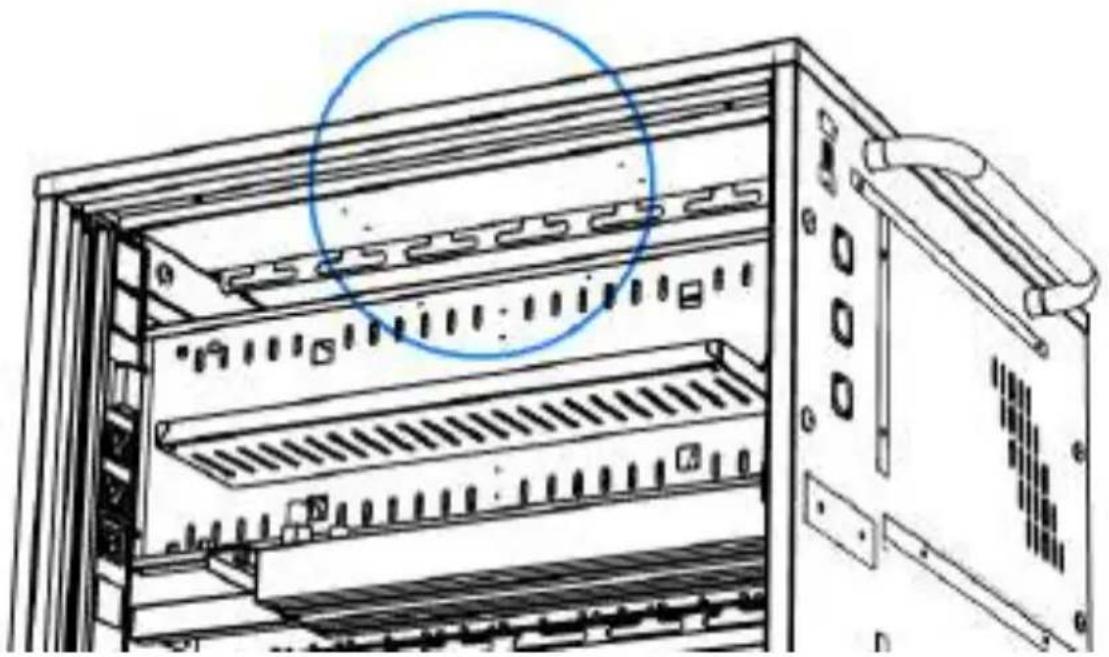

Temporalizador
El temporizador se usa para controlar el plan de energia del Notecart Flex Extended. Tiene un plan rotativo semanal con hasta 18 configuraciones differentes.
El temporizador se instala en la parte trasera superior del Notecart Flex Extended.
Instalación del temporizador:
Retire el cable de la fuente de alimentacion principal que connecta las tomas internas «C» y «D» segun lo descripto en el diagrama的技术ico. Sustituya este cable por los cables del temporizador, de modo que este controle la alimentacion dirigida a las quatre salidas C13 que alimentan a los cuadros distribuidores. Lea las instrucciones de uso del temporizador, que se incluyen con su comprar, para configurarlo.
Ventilador del Notecart Flex Extended.
Existe la option de instalar un ventilador en la puerta trasera del Notecart Flex Extended.
Este ventilador dispone de todos los tornillos y arandelas你需要; se conecta a la calidad B de la fuente de alimentacion principal y se controla mediante el interruptor verde.

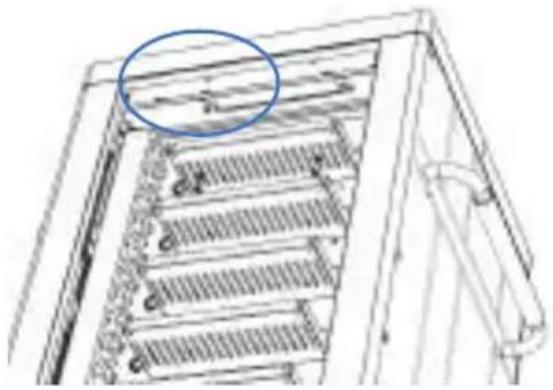

Termostato
El termostato es un dispositivo que permite activar el ventilador en función de un valor de temperature ajustable, siempre y cuando haya adquirido este accesorio del Notecart Flex Extended. Esutilsi DEAseautilizarelNotecart en aulas o paraorasfinalidades enlasqueel ruidopuede occasionar molestias.Puede configurarsede modo queelventiladoroptional del Notecart Flex Extended se active cuando se detecte una temperatura entre 10^ y 45^
Instalacion del termostato:
El termostatoDebe colocarse en la parte trasera superior del Notecart Flex. Deslicelo por las quatre guías de la barra de refuerzo hasta pagar a su posición final, y fíjelo con el remache incluido. Retire el cable C14 de la fuente de alimentación principal que alimenta al ventilador ebinevele el cable C14 del termostato. A continuación, agarre el cable de salute del termostato C13 y conectelo al cable del ventilador C14. Conarlo, el termostato controla el ventilador.
Protector Notesecure
Notesecure es un protector de pared que permite instalar el Notecart Flex Extended en la pared. El Notecart Flex Extended puede colocarse y fjarse de modo que la parte delantera o la trasera queden mirando a la pared. Se recomienda colocarlo con la parte delantera hacía la pared para proteger así las puertas delanteras y los dispositivos en el interior.
Instalación del protector Notesecure.
Retire los casquillos que cubren los orificios destinados al protector Notesecure en el Notecart empujándolos desde bajo. Hay dos en cada lado,dependiendo de si el Notecart se va a colocar orientado hacer la pared u opuesto a esta.
El Notesecure debe instalarse en la pared. Siga las instrucciones de uso incluidas en el paquete de Notesecure.
Cerradura manual con número de quatre cifras
La cerradura de la puerta delantera con número 340 puedeambiarse por una mecánica con número de quatre cifras. Siga los pasos descriritos en la guía de instalación que"acomparna a la cerradura mecánica con número.
Aunque disponga de various carritos concottos differentes,la cerradura mecnica conccido de quatre cifrasiene conuna llave maestra para el personal deostenimiento.
Resolución de problemas
Antes de pedir auda a su distribuidor local o a LEBA Innovation, consulte las siguientes SOLUTIONES a problemas comunes de los aparatos de la série Notecart Flex Extended. Gracias.
| 1. Al.desembalar el producto, la cerradura no Tiene llaves. | Revise todo el embalaje antes de solicitar piezas de repuesto a su proveedor local. |
| 2. Cuadro de distribución: cuando se conectan a la corriente, los dispositivos no se cargan | Compruebe que todos los enchufes estén correctamente connectados ycretados en el cuadro de distribución, y que la toma de corriente funciona correctamente. |
| 3. Las asas se aflojan con el paso del tiempo y el uso | Compruebe que las arandelas y los tornillos estén biencretados en ambas asas. |
| 4. La protección contra sobrecargas parpadea en rojo y no llega corrientale al carrito. | Póngase en contacto con su distribuidor local para sustituir su protección contra sobrecargas. Investigue con su electricista STL. |
| 5. Tras un uso prolongado, el ventilador ya no es tan efectivo como antes. | Desmonte el ventilador y limpie el filtrdel fondo. Si el filtro se rompe, pueda comprar uno a su distribuidor local. |
| 6. Aldesembalar, el producto está dañado. | Consulte la sección «Garantía y servicios técnico». Tomeotos de las partedesañadas e incluyalasesu Solicitud de devolución de la mercancía. |
| 7. Cuando se enchufa a la toma de corriente y los dispositivos se está cargando, el disyuntor del circuito salta. | Puede que haya otheros aparatos connectados a la misma instalación y se haya producido una sobrecarga. Pida a un electricista capacitado que compruebe si su instalación electrónicaceeuta con la potencia adecuada. |
| 8. Los dispositivos no se cargan completamente tras conectarlos. | Pida a un electricista capacitado que verifique el Consumo de sus dispositivos. Realice la prueba con los dispositivos instalados y las baterías Completely descargadas. Compruebe que sus dispositivos no superen la potencia del aparato. |
Garantía y servicios técnico
Garantía del producto:
La finalidad de LEBA Innovation es create Productos de gran calidad y duraderos. Los materiales han sido elegados cuidadosamente para su uso en ambientes Públicos rigurosos, como centroidos deenseñanza,centros de salute yNegocios.
Este productoieneuna garantia limitada de cinco anos para las piezas metálicas.
Los componentes electrónicos instalados en este producto tienen una garantía limitada de dos años. Visite www.leba-innovation.com opongase en contacto con su distribuidor local para Obtener más información sobre la garantía y los procedimientos de devolución.
