NoteCart Flex Extended 24 - Mobile contenitore Leba - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo NoteCart Flex Extended 24 Leba in formato PDF.
| Tipo di prodotto | Carrello contenitore su ruote |
| Marchio | Leba |
| Modello | NoteCart Flex Extended 24 |
| Capacità | Da 16 a 32 dispositivi |
| Alimentazione | Doppio interruttore on/off (verde accessori, blu principale), presa C19, ciabatta 8 vie, protezione contro sovratensioni 10KA LED |
| Materiale | Metallo (parti metalliche) |
| Maniglie | 2 maniglie incluse |
| Ruote | 4 ruote con 2 freni di sicurezza |
| Serrande | Serratura a 3 punti porta anteriore codice 340, serratura porta posteriore codice 180, 2 chiavi per serratura |
| Separatori per scaffali | 34 divisori inclusi |
| Gestione dei cavi | Fori passacavi anteriori, fascetta fermacavi |
| Accessori opzionali | Timer, ventola attiva, termostato, Notesecure Safeguard, bloccaggio manuale a 4 cifre |
| Garanzia | 5 anni parti metalliche, 2 anni componenti elettronici |
| Manutenzione | Pulizia con panno umido, non usare detersivi |
| Contenuto della confezione | Notecart Flex Extended, kit di benvenuto (cavo di alimentazione, viti, chiavi, istruzioni), 34 divisori, 2 maniglie |
Domande frequenti - NoteCart Flex Extended 24 Leba
Domande degli utenti su NoteCart Flex Extended 24 Leba
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Mobile contenitore in formato PDF gratuitamente! Trova il tuo manuale NoteCart Flex Extended 24 - Leba e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. NoteCart Flex Extended 24 del marchio Leba.
MANUALE UTENTE NoteCart Flex Extended 24 Leba

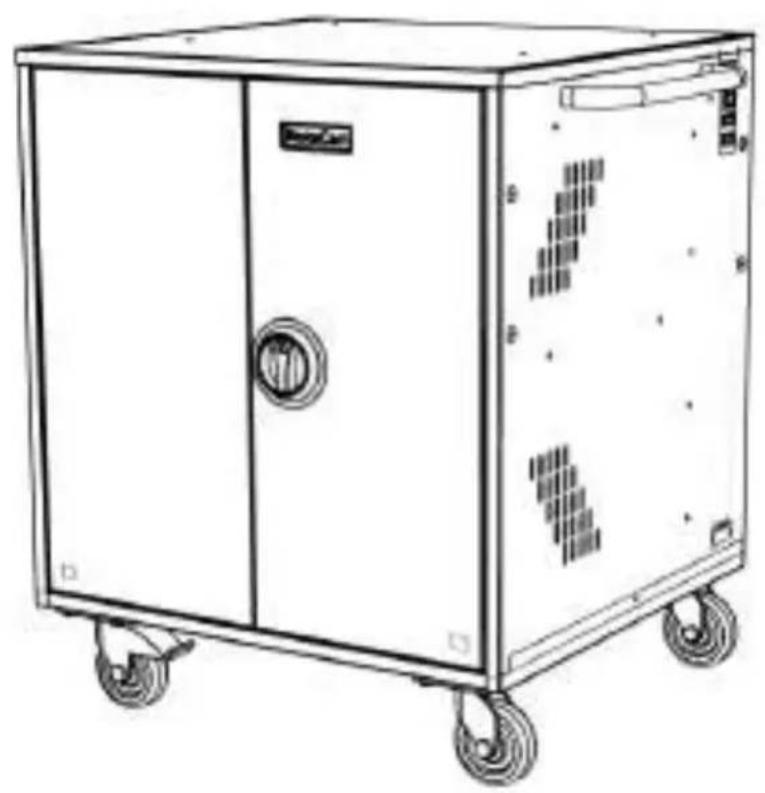

Guida per l'utente Serie Notecart Flex Extended
Esonero da responsabilita
Non si offre alcuna garanzia o dichiarazione, expressa o implicita, in merito al contentuto della presente documentazione, la sua qualità, le prestazioni, la commercibilità o idoneità a un particolare scopo. L'affidabilità delle informazioni continue nella presente documentazione è stata attendamente verificata; tuttavia, i sottoscritti non si assumono alcuna responsabilità in caso di eventuali imprecisions. Le informazioni contyne nella presente documentazione sono soggette a modificaenza preavviso.
In nessun caso Leba Innovation e i loro partner potranno essere ritenuti responsabili per danni diretti, indiretti, speciali, accidentali, o consequencesi derivanti dall'uso o dall'impossibilità di utilizzare quello prodotto o la documentazione,anche se informati della possibilità di tali danni.
Il significato del bidone dei rifiuti con una croce sopra indica che il prodotto non deve essere smaltito con i normali rifiuti domestici. Smaltire il prodotto conferendolo a un punto di raccolta preposto al riciclaggio delle apparecchiature elettriche ed elettroniche. Per maggiori informazioni sui puncti di raccolta delle apparecchiature da riciclare, contattare il proprio servizio di smaltimento dei rifiuti o il negotio in cui è stato acquistato il prodotto.
Certificati e informazioni importanti
Dichiarazione di conformità della Comunità Europea (Classe A)
Con la presente, si conferma che il prodotto è conforme ai requisiti delineati nelle Direttive del Consiglio in merito al ravvicinamento delle legislazioni degli Stati membri relative alla Direttiva sulla compatibilità elettromagnetica 2014/30/UE.
Prodotto di Classe A
Questo è un prodotto di Classe A. In un ambiente domestico quello prodotto potrebbe provocare interferenze radio; in quello caso l'utente potrebbe dover adottare misure adequate.
Premessa e introduzione
La série Notecart Flex Extended è realizizzata con materiali estremamente direvoli, dal classico design danese per un uso flessibile. Notecart Flex Extended è disponibile in una misura e può ospitare da 16 fino a 32 dispositivi. Le presenti istruzioni per l'utente riguardano tutte le soluzioni Notecart Flex Extended.

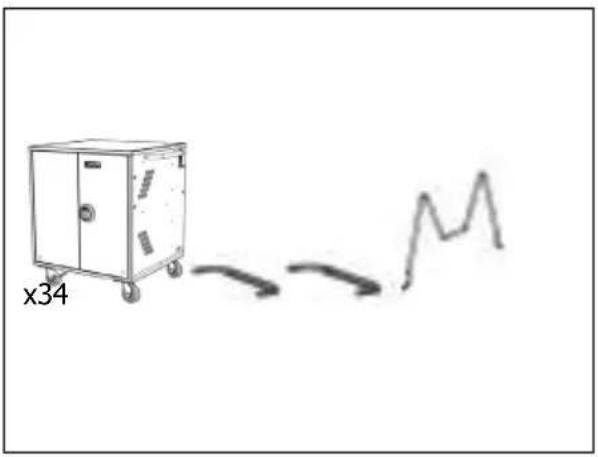

Contenuto della confezione
Questa confezione contiene i seguenti articoli; si prega di controllare che siano tutti presenti nella confezione prima di utilizzato l'unità.
Notecart Flex Extended
Welcometest (vedere contentuto qui di seguito)
2 maniglie
√ 34 divisori per ripiano
Contenuo Welcomebox
1 Cavo di alimentazione
Viti + chiave a brugola per maniglie
2 Chiavi per sportello anteriore 340
2 Chiavi per sportello posteriore 180
Istruzioni per l'utente.
Scheda per verifica di controllo.
Disimballaggio della série Flex Extended
Leggere sempre completeness il manuale di istruzioni prima di iniziare a rimuovere il carrello dal pallet.
Per scaricare il Notecart Flex Extended dal pallet si consiglia l'impiego di due persone. Smaltire tutto l'imballaggio in cartone in baseagli standard locali per gli imballaggi a nido d'ape e la plastica aggiantiva.

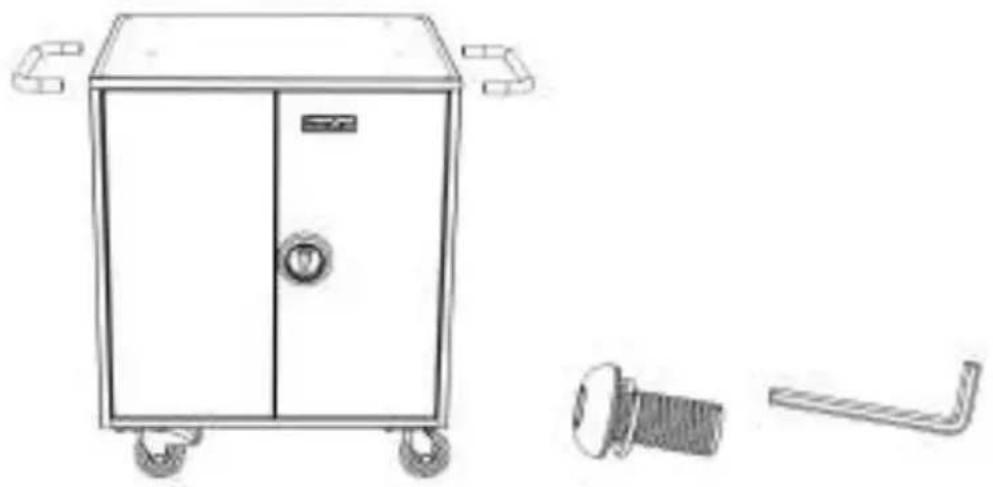

1. Montaggio delle maniglie
Usare le viti e le rondelle insieme alla chiave a brugola inclusa nella scatola per montare le maniglie su entrambi i lati del Notecart Flex Extended.

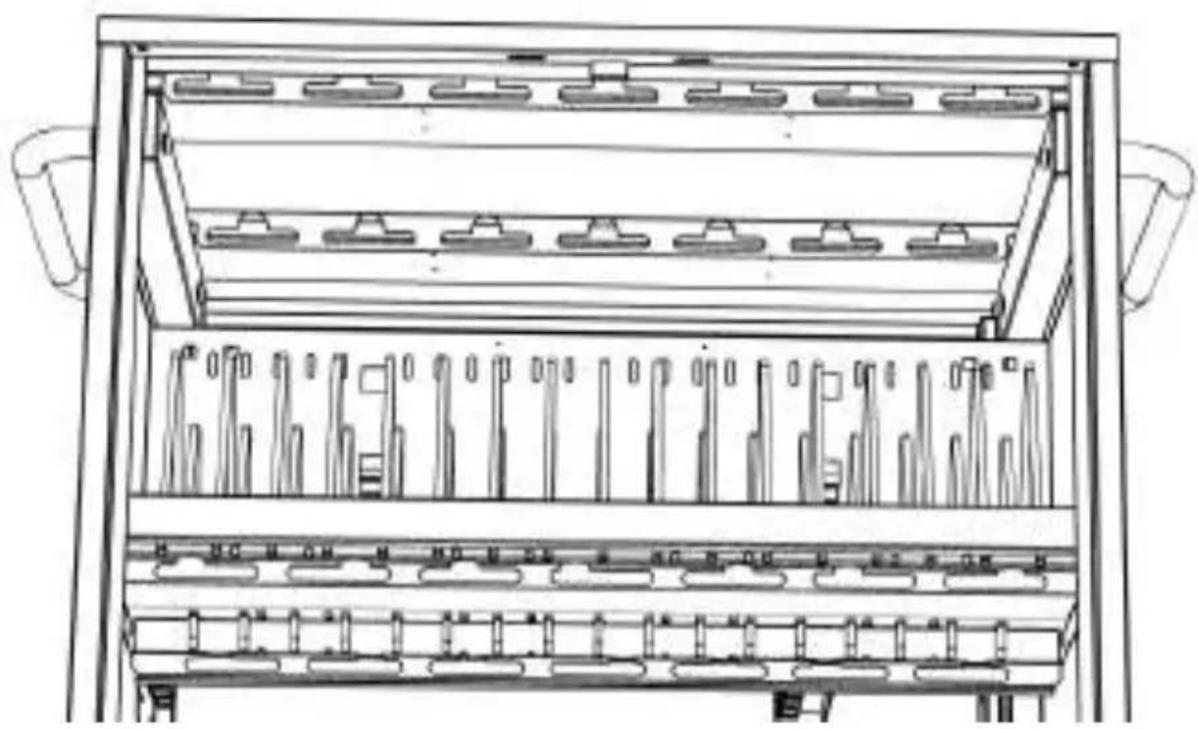

Gestione dei cavi
Usare i fori per la gestione dei cavi nella parte alta di ciascun vano anterioe per guidare i cavi verso la parte anterio. è possibile bloccare i cavi in posizione avvolgendoli attorno al foro posteriori o anterioe.
2. Posizionare gli alimentatori
Posizione are gli alimentatori correttamente sui vassoi e assicurarsi di legare adeguatamente la parte di cavo in effesso. Far passare il cavo di alimentazioneattraverso l'apposto foro e insertirlo nel fermacavo anteriore.
3. Alimentazione del Notecart Flex Extended
Notecart Flex Extended ha 2 interrupttori on/off sul lato destro.
L'interrottore on/off verte in alto è per gli accessori e gli optional.
(vedere optionaleaccessori per maggiori informazioni).
L'interruttore on/off inferiore è per l'alimentazione dell'elettronica interna della Notecart e dei dispositivi installati. Si tratta dell'interruttore di alimentazione principale.
Manutenzione dellaserie Notecart Flex Extended
Pulire con un panno umido, non utilizzato troppa acqua o altri prodotti detergenti per pulire il prodotto.

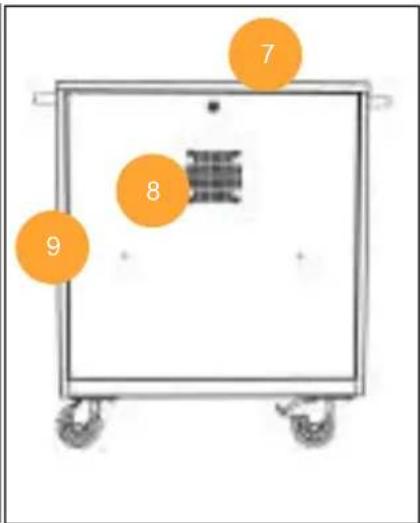

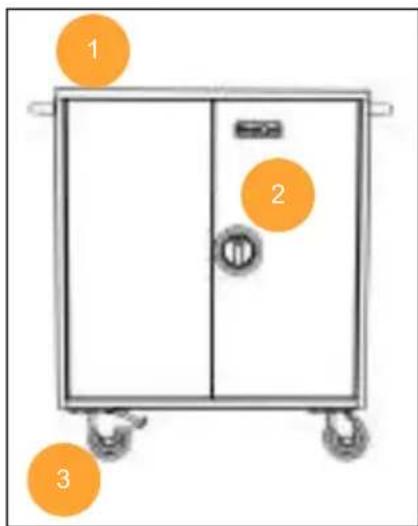

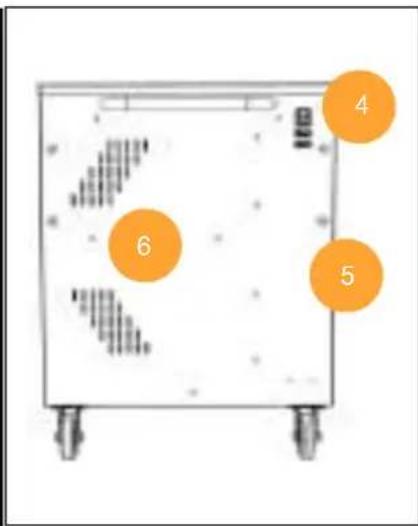

Schema della série NoteCart Flex Extended
| 1. 2 Maniglie | 4. Interruttore on/off principale e presa di alimentazione C19 | 7. Serratura sportello posteriore Codice 180 |
| 2. Serratura a 3 punti sportello anteriore codice 340 | 5. Fori per accessorio Notesecure | 8. Optional ventilazione per ventola attiva |
| 3. 4 rotelle con 2 blocchi. | 6. Fori di ventilazione passiva | 9. optional fori coperti per connettori USB o RJ45. |

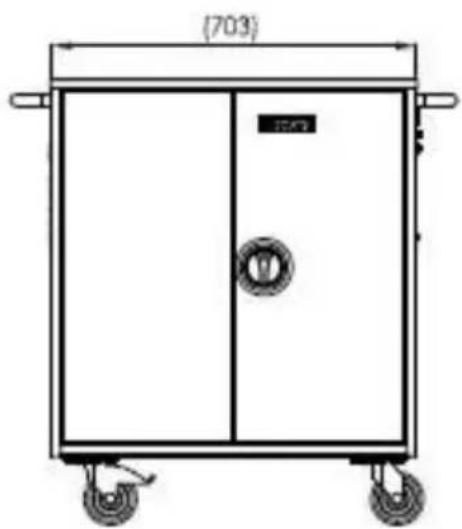

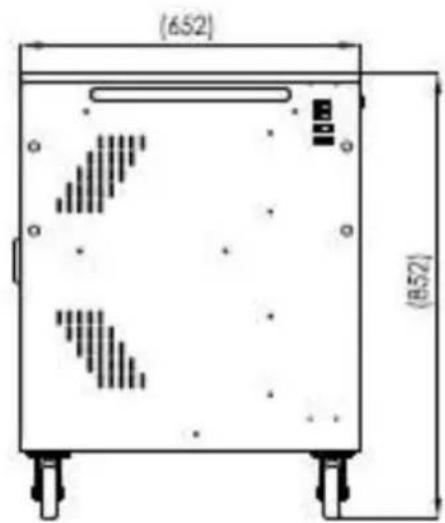

Dimensioni della serie Flex Extended:

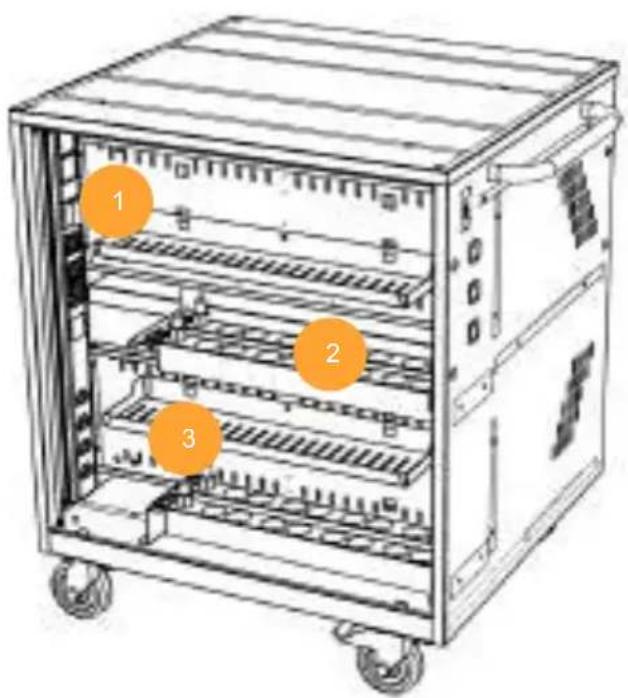

Schema technique dell'impianto elettrico nella serie Notecart Flex Extended
- Quadro elettrico 8 vie.
-
Vassoi di alimentazione
-

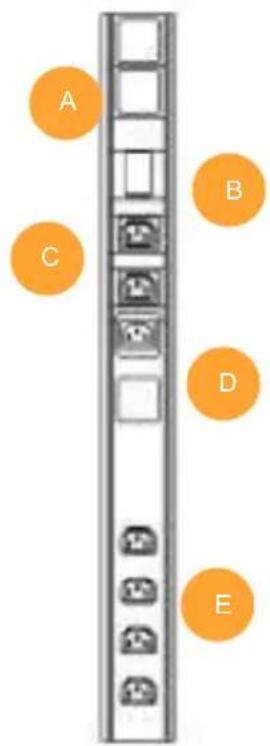

Spiegazione dell'unità di alimentazione principale
A: Protezione da sovratensione. LED 10KA.
B: uscita C13 per accessorio. (On/off verde)
C: uscita alimentazione principale C13 (on/off blu) collegato all'ingresso D C14 via cavo.
D: ingresso alimentazione principale C14. Collegato all'uscita C via cavo.
E: 4 Uscite C13 sequenziali con avvio ridatato, 0, 2, 4, 6 secondi. Utilizzate per alimentare quadri elettrici e ventola di
Il Notecart Flex Extended è gli predisporto per una series di optionale accessori che ne migliorano l'uso e le funzionalità. Nessuno di essi è fornito con il carrello e deve essere acquistato separamente presso il proprio rivenditore locale. In caso di domande, rivolgersi al proprio rivenditore locale oppure contattare direttamente Leba Innovation utilizzando le informazioni diicontatto fornite sotto.

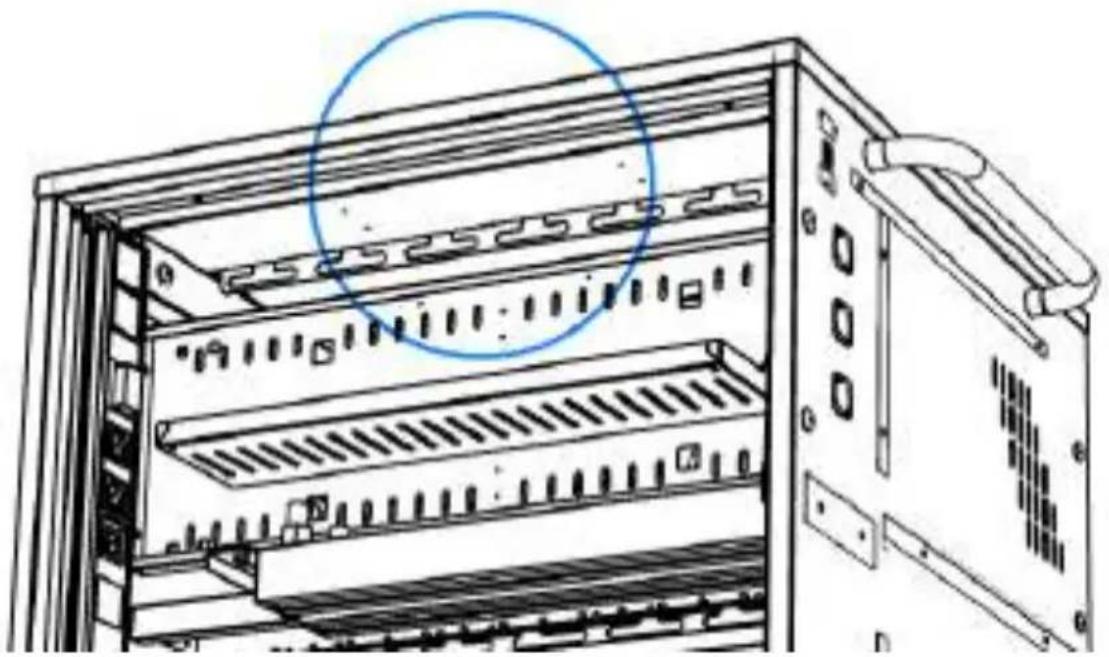

Unità timer
L'unità timer si utilizes per controllare i programmi di carica del Notecart Flex Extended. Si tratta di uno schema a rotazione da 7 giorni, con forn o 18 impostazioni diverse.
L'unità timer viene installata sul retro del Notecart Flex Extended, nella parte alta.
Installazione del timer:
Rimuovere il cavo dall'unità di alimentazione principale collegando le prese interne "C" e "D" in base alla spiegazione dello schema technique. Sostituire questo cavo con i cavi del timer, in modo tale che il timer controlling l'alimentazione diretta alle 4 uscite C13 che alimentano i quadri elettrici. Leggere le istruzioni per l'uso del timer, incluse nell'unità Timer acquistata, per la configurazione dell'unità.
Unità di ventilazione attiva di Notecart Flex Extended.
Il Notecart Flex Extended offre la possibilità di aggiungere una ventola di raffreddamento attiva nelle sportello posteriore.
La ventola è gli dotata di tutte le viti e i dadi necessari e viene collegata all'uscita B nell'unità di distribuzione dell'alimentazione principale e controllata dall'interruttore verde.

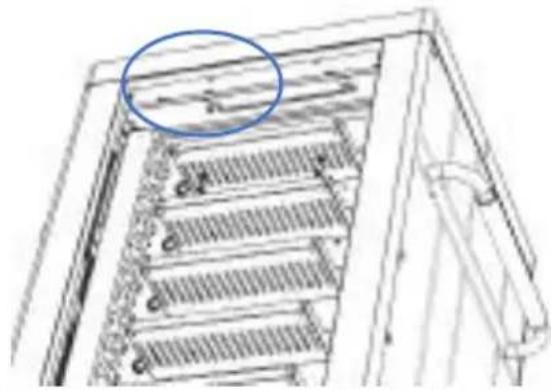

Termostato regolatore di calorie
Il termostato regolatore di calorie è un'unità con attivazione regolabile della temperatura per la ventola di raffreddamento, se questa è stata acquistata per il Notecart Flex Extended. Lo si utilizza generalmente quando il Notecart è posizionato all'interno di aule o ambienti in cui il rumore potrebbe infastidire. Il termostato può essere regolato in modo da attivarsi tra 10^ e 45^ , avviando in quel caso la ventilazione opzionale nel Notecart Flex Extended.
Installazione del termostato:
Il termostato viene posizionato nella parte alta posteriori del Notecart Flex Extended. Si fa scorrere in posizione il termostato nelle 4 guide sulla barra di rinforzo, quando lo si blocca con il rivetto a scatto incluso. Sostituire il cavo C14 nell'unità di alimentazione principale che alimenta la ventola inserendo il cavo C14 del termostato al suoippo. Quindi prendere il cavo in uscita dal termostato C13 e collegarlo insieme al cavo C14 della ventola di raffreddamento. La ventola è ora controllata dal termosta
Protezione Notecure
La soluzione Notescure è una protezione per il montaggio a parete che consente di posizionare e bloccare in modo sicuro il Notecart Flex Extended alla parete. Il Notecart Flex Extended può essere posizionato sia con la parte anteriore che con那一 della posteriori rivolta verso il muro e quando bloccato in posizione. Il consiglio è di posizionarlo con la parte anteriore rivolta verso la parete, in modo da protegere gli sportelli anteriors e i dispositivi al suo interno.
Installazione della protezione Notecure.
Rimuovere le boccole che coprono i fori Notescure nel Notecart spingendole dall'interno. 2 su ciascun lato, a seconda che si voglia bloccare in posizione il Notecart con la parte anteriore rivolta verso la parete oppure no.
Il Notesecure deve essere montato a parete. Seguire le istruzioni per l'utente incluse nella confezione del Notesecure.
Serratura a codice manuale a 4 cifre
La serratura dello sportello anteriore con Codice 340 più essere sostituita con una serratura a codice meccanico a 4 cifre.Seguire la guida di installatione a corredo della serratura a codice dove I'acquisto.
La serratura meccanica a 4 cifre è più dotata di una soluzione con chiave master in modo da poter assegnare codici diversi ai vari carrelli, consentendo perché al team technique di manutenzione di utilizzare una chiave master.
Risoluzione dei problemi
Per risolverve i problemi legati alla serie Notecart Flex Extended, consultare le seguenti soluzioni ai problemi prima di contattare il rivenditore locale o Leba Innovation per chiedere assistenza. Grazie.
| 1. Nella confazione non ci sono le chiavi della serratura. | Controllare tutto il materiale da imballaggio prima di contattare il proprio rivenditore locale per comunicare che mancano dei pezzi. |
| 2. Quadro elettrico: Quando si collega l'alimentazione, i dispositivi non si caricano | Controllare che tutte le spine siano inserte correttamente e saldamente nel quadro elettrico e che la presa a muro funzioni. |
| 3. Le maniglie si allentano con l'utilizzo e il tempo | Controllare che tutte e due le viti e le rondelle siano ben serrate su entrambi i lati delle maniglie. |
| 4. La protezione contro i cortocircuito lampeggia di colore rosso e il carrello non riceve alimentazione. | Contattare il proprio rivenditore per la sostituzione dell'unità di protezione da sovratensioni. Verificare con l'aiuto del proprio elettricista quale sia la causa della sovratensione. |
| 5. Dopo un uso prolongato, la ventola non funziona più bene come prima. | Pulire il filtrò nella parte bassa sganciando la ventola. Se il filtrò è rotto, se ne può acquistare uno nuovo presso il proprio rivenditore locale. |
| 6. Il prodotto risulta danneggiato una volta estratto dall'imballaggio. | Consultare la garanzia e l'assistenza. Scattare delle foto delle parti danneggiate per effettuare il reclamo RMA. |
| 7. Quando è collegato alle prese e i dispositivi sono in carica, il disgiuntore scatta. | Può darsi che vi siano svariati apparetti che condidono lo stesso circuito, provocando un sovraccarico. Far controllare da un elettricista qualificato che il circuito abbía una potenza idonea. |
| 8. Quando è collegato, non tutti i dispositivi si caricano/si caricano completeness. | Far controllare da un elettricista qualificato il consumo di corrente dei propri dispositivi. Effettuare il test con i dispositivi installati e le batterie completeness scariche. Assicurarsi che i dispositivi non superino la potenza in uscita assegnata della Soluzione. |
Assistenza e Garanzia
Garanzia del prodotto:
Leba Innovation fa del proprio meglio per offrir prodotti di alta qualita con un servizio duraturo per gli utenti finali. I materiali vengono scelti con cura per soddisfare i requisiti di utilizzo in ambienti difficili, come il settore scolastico, sanitario e aziendale.
Questo prodotto ha una garanzia limitata di 5 anni sulle parti metalliche.
L'electronica installata all'interno di quello prodotto ha una garanzia limitata di 2 anni. Consultare il除去 www.leba-innovation.com per i dettagli sulla garanzia e le procedure relative alla garanzia e al reso del materiale, oppure contattare il proprio rivenditore locale per maggiori informazioni.
