| Type de produit | Module insert lecteur CD/MP3 avec tuner RDS |
| Marque | Monacor |
| Modèle | PA1140RCD |
| Formats supportés | CD audio, CD-R, CD-RW, MP3 (CD et clé USB) |
| Lecteur CD/MP3 - Distorsion | < 0,03 % |
| Lecteur CD/MP3 - Rapport signal/bruit | > 85 dB |
| Lecteur CD/MP3 - Bande passante | 10 - 20 000 Hz, ±1 dB |
| Pleurage et scintillement | Non mesurable (précision quartz) |
| Tuner - Bandes | FM 87,5-108 MHz, MW 522-1620 kHz |
| Tuner - Sensibilité FM | 6 dBμV |
| Tuner - Sensibilité MW | 25 dBμV |
| Tuner - Rapport signal/bruit FM | > 60 dB |
| Tuner - Rapport signal/bruit MW | > 50 dB |
| Tuner - Distorsion | < 0,5 % |
| Stations mémorisables | 18 FM + 6 MW |
| Fonctions RDS | PTY, AF/REG, EON, affichage nom station |
| Affichage | LCD |
| Alimentation | 17 V (==) via amplificateur Public Adress |
| Dimensions (L × H × P) | 195 × 40 × 215 mm |
| Poids | 1,1 kg |
| Température de fonctionnement | 0 - 40 °C |
| Nettoyage | Chiffon sec, pas de produits chimiques |
| Protection | Projections d'eau, éclaboussures, humidité élevée, chaleur |
FOIRE AUX QUESTIONS - PA1140RCD Monacor
Questions des utilisateurs sur PA1140RCD Monacor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lecteur audio au format PDF gratuitement ! Retrouvez votre notice PA1140RCD - Monacor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PA1140RCD de la marque Monacor.

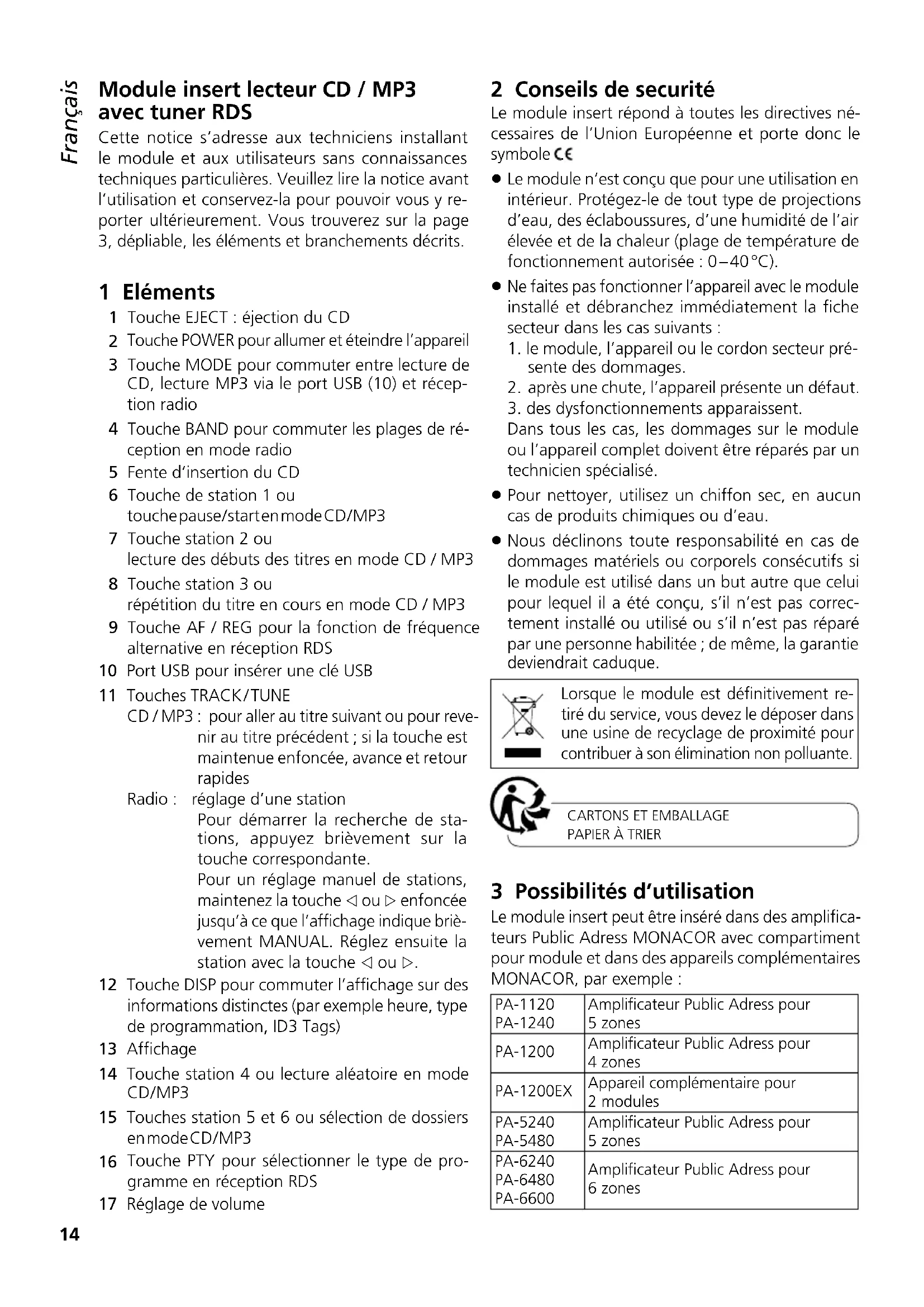

MODE D'EMPLOI PA1140RCD Monacor
Module insert lecteur CD / MP3 avec tuner RDS
Cette notice s'adresse aux techniciens installant le module et aux utilisateurs sans connaissances techniques particulières. Veuillez lire la notice avant l'utilisation et conservez-la pour pouvoir vous y reporter ultérieurement. Vous trouverez sur la page 3, dépliable, les éléments et branchements décrits.
1 Eléments
1 Touche EJECT : éjection du CD
2 Touche POWER pour allumer et éteindre l'appareil
3 Touche MODE pour commuter entre lecture de CD, lecture MP3 via le port USB (10) et réception radio
4 Touche BAND pour commuter les plages de réception en mode radio
5 Fente d'insertion du CD
6 Touche de station 1 ou touche pause/starten mode CD/MP3
7 Touche station 2 ou lecture des débuts des titres en mode CD / MP3
8 Touche station 3 ou répétition du titre en cours en mode CD / MP3
9 Touche AF / REG pour la fonction de fréquence alternative en réception RDS
10 Port USB pour insérer une clé USB
11 Touches TRACK/TUNE CD / MP3 : pour aller au titre suivant ou pour revenir au titre précédent ; si la touche est maintenue enfoncée, avance et retour rapides
Radio : réglage d'une station Pour démarrer la recherche de stations, appuyez brièvement sur la touche correspondante. Pour un réglage manuel de stations, maintenez la touche ◀ ou ▷ enfoncée jusqu'à ce que l'affichage indique brièvement MANUAL. Réglez ensuite la station avec la touche ◀ ou ▷.
12 Touche DISP pour commuter l'affichage sur des informations distinctes (par exemple heure, type de programmation, ID3 Tags)
13 Affichage
14 Touche station 4 ou lecture aléatoire en mode CD/MP3
15 Touches station 5 et 6 ou sélection de dossiers en mode CD/MP3
16 Touche PTY pour sélectionner le type de programme en réception RDS
17 Réglage de volume
2 Conseils de sécurité
Le module insert répond à toutes les directives nécessaires de l'Union Européenne et porte donc le symbole C€
- Le module n'est conçu que pour une utilisation en intérieur. Protégez-le de tout type de projections d'eau, des éclaboussures, d'une humidité de l'air élevée et de la chaleur (plage de température de fonctionnement autorisée : 0–40°C).
-
Ne faites pas fonctionner l'appareil avec le module installé et débranchez immédiatement la fiche secteur dans les cas suivants :
-
le module, l'appareil ou le cordon secteur présente des dommages.
-
après une chute, l'appareil présente un défaut.
-
des dysfonctionnements apparaissent.
Dans tous les cas, les dommages sur le module ou l'appareil complet doivent être réparés par un technicien spécialisé.
- Pour nettoyer, utilisez un chiffon sec, en aucun cas de produits chimiques ou d'eau.
- Nous déclinons toute responsabilité en cas de dommages matériels ou corporels consécutifs si le module est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement installé ou utilisé ou s'il n'est pas réparé par une personne habilitée ; de même, la garantie deviendrait caduque.
Lorsque le module est définitivement retiré du service, vous devez le déposer dans une usine de recyclage de proximité pour contribuer à son élimination non polluante.
CARTONS ET EMBALLAGE PAPIER À TRIER
3 Possibilités d'utilisation
Le module insert peut être inséré dans des amplificateurs Public Adress MONACOR avec compartiment pour module et dans des appareils complémentaires MONACOR, par exemple :
| PA-1120PA-1240 | Amplificateur Public Adress pour 5 zones |
| PA-1200 | Amplificateur Public Adress pour 4 zones |
| PA-1200EX | Appareil complémentaire pour 2 modules |
| PA-5240PA-5480 | Amplificateur Public Adress pour 5 zones |
| PA-6240PA-6480PA-6600 | Amplificateur Public Adress pour 6 zones |
4 Montage du module
AVERTISSEMENT
Seul un personnel habilité peut effectuer l'installation du module. Avant de monter le module, veiller à retirer le cordon d'alimentation de la prise secteur de l'amplificateur ou du PA-1200EX. Sinon il y a risque de dé charge électrique.
1) Retirez le couvercle du boîtier de l'amplificateur / du PA-1200EX.
2) Sur la face avant de l'amplificateur / du PA-1200EX, dévissez le cache du compartiment du module. Placez ce dernier et vissez-le.
3) Mettez le câble lâche 3 pôles de l'amplificateur / du PA-1200EX dans le boîtier de connexion de la position c (schéma 2). Le module est ici alimenté avec une tension 17 V (==) et le signal audio est dirigé vers l'amplificateur.
4) Si besoin, deux autres sorties audio sont disponibles :
sortie mono symétrique à la connexion d
sortie stéréo asymétrique à la connexion e
5) Pour monter la prise d'antenne livrée (schéma 3) sur la face arrière de l'amplificateur / du PA-1200EX, dévissez la plaque de protection (schéma 4) ou retirez la plaque métallique (schéma 5). Insérez la prise d'antenne dans l'ouverture et vissez-la.
6) Mettez le câble de la prise d'antenne installée dans le boîtier de connexion 5 pôles de la position a.
7) Le module PA-1140RCD possède une batterie de mémoire pour que les positions des stations restent enregistrées même si l'appareil est débranché. Cette batterie est désactivée à la sortie d'usine pour éviter qu'elle ne se décharge lentement jusqu'à ce qu'elle soit placée. Pour activer la batterie, mettez le cavalier b sur ON.
Si la batterie doit être désactivée à nouveau (par exemple en cas de stockage prolongé), mettez le cavalier b sur la position OFF.
8) Refermez le couvercle de l'amplificateur / du PA-1200EX avec le couvercle. Reliez l'antenne de réception à la prise d'antenne (schéma 3). Pour relier à la fois une antenne FM et une antenne ondes moyennes, reliez-les à la prise ANT via un combinateur d'antenne.
5 Utilisation
1) Allumez l'amplificateur / le PA-1200EX avec l'interrupteur secteur puis le module avec la touche POWER (2).
2) Réglez le volume souhaité avec le potentiomètre LEVEL (17).
3) Pour éteindre, appuyez une nouvelle fois sur la touche POWER.
5.1 Utilisation du lecteur CD / MP3
Avec cet appareil, on peut lire des CDs audio, des CDs audio gravés (CD-R) et des CDs avec des titres au format MP3. Lors de la lecture de CD réinscriptibles (CD-RW), selon le type de CD, de graveur de CD utilisé et de programme de gravure, on peut rencontrer des problèmes lors de la lecture.
Via le port USB, on peut également lire des fichiers MP3 depuis une clé USB.
Note : En raison de la multitude de fabricants de cartes mémoires et de drivers d'appareils, il n'est pas possible de garantir que tous les supports de mémoire soient compatibles avec le lecteur MP3.
5.1.1 Lecture de titres de musique
1) Insérez un CD, inscription vers le haut dans la fente (5) jusqu'à ce qu'il soit automatiquement entré. S'il y a déjà un CD dans l'appareil, l'affichage indique le symbole Ⓗ.
Pour changer un CD, appuyez sur la touche EJECT (1). Le CD est éjecté. Si vous ne le retirez pas, l'appareil le fait rentrer automatiquement après quelques secondes.
2) A la place ou en plus, on peut brancher une clé USB dans le port USB (10).
3) Une fois le processus de chargement terminé, le premier titre démarre. Pour des CDs audio standards, l'affichage indique le numéro du titre et la durée déjà lue (minutes, secondes).
Pour des titres au format MP3, le nom du fichier défile sur l'affichage, puis derrière la lettre «T», le numéro du titre. En appuyant plusieurs fois sur la touche DISP (12), on peut afficher des informations sur le titre du morceau de musique, de l'album, l'interprète ... (ID-3Tags). S'il n'y a pas de ID3-Tags, l'affichage indique NO ID3.
Note: Lors de la lecture d'un CD ou d'une clé USB, des informations sur la station réglée sont également affichées en appuyant sur la touche DISP, voir chapitre 5.2.3, point Informations. Appuyez sur la touche DISP jusqu'à ce que l'information souhaitée soit visible sur l'affichage.
4) Une fois le dernier titre lu, l'appareil redémarre le premier (lecture continue).
5) Pour interrompre la lecture, appuyez sur la touche ▶II (6). L'affichage indique S-PAUSE. Par une nouvelle pression sur la touche ▶II, la lecture est poursuivie.
6) Pour commuter entre lecture du CD, de la clé USB et la réception radio, appuyez sur la touche MODE (3).
5.1.2 Sélection des titres et dossiers
1) Avec les touches TRACK (11), sélectionnez le titre souhaité :
touche ▶ : à chaque pression, l'appareil saute au titre suivant
touche ◀ : brièvement enfoncée : l'appareil revient au début du titre ; à chaque nouvelle pression, le lecteur recule toujours d'un titre.
2) Si les titres sont classés dans différents dossiers (répertoires de données), on peut sélectionner les dossiers avec les touches F▲ et F▼ (15). Le nom du dossier sélectionné défile une fois sur l'affichage.
Une fois le dossier sélectionné, le premier titre du dossier démarre toujours. Pour sélectionner un autre titre, utilisez les touches TRACK (11). Avec la touche ▶, on peut sauter du dernier titre d'un dossier au premier titre du dossier suivant et avec la touche ◀, du premier titre d'un dossier au dernier titre du dossier précédent.
Note: Les titres sont lus dans l'ordre suivant lorsqu'ils sont listés dans différents dossiers :
- tous les titres sans dossier
- tous les titres dans les dossiers du répertoire principal
- tous les titres dans les sous-répertoires etc.
Les répertoires sélectionnés et les titres sont également numérotés selon cet ordre.
5.1.3 Avance et retour rapides
Si vous maintenez la touche ▶ (11) enfoncée, le lecteur CD avance, si vous maintenez la touche ◀ enfoncée, il recule.
Pour des titres au format MP3, on ne peut pas aller sur plusieurs titres avec l'avance et retour rapide. A la fin ou au début du titre, l'appareil revient à la lecture normale même si la touche (11) est maintenue enfoncée.
5.1.4 Lecture des intros des titres
Il est possible d'écouter les intros de tous les titre pendant 10 secondes respectivement.
1) Enfoncez la touche INT (7), l'affichage indique S-INT et le numéro du titre. Pour des titres au format MP3, le nom du fichier défile sur l'affichage
à la place. Si le titre actuellement en cours a été lu plus de 10 secondes, l'appareil passe au titre suivant.
2) Si seuls les débuts des titres dans le dossier sélectionné doivent être lus, appuyez sur la touche INT plus de trois secondes lorsque vous activez la fonction de la lecture des intros des titres, de telle sorte que sur l'affichage D-INT (directory intro) s'affiche brièvement.
3) Pour déconnecter la fonction, enfoncez une nouvelle fois la touche INT ; S-INT ou D-INT n'est plus visible, la lecture du titre en cours se poursuit. La fonction est déconnectée lorsque les touches RPT (8) ou RDM (14) sont activées.
5.1.5 Répétition d'un titre
1) Sélectionnez le titre à répéter avec la touche ◀ ou ▶ (11) et appuyez sur la touche RPT (8). Sur l'affichage, S-RPT et le numéro du titre sont visibles. Pour des titres au format MP3, le nom du fichier est affiché en continu à la place. Le titre est répété en boucle.
2) Si tous les titres dans le dossier sélectionné doivent être répétés, appuyez sur la touche RPT plus de trois secondes lorsque vous activez la fonction de répétition, de telle sorte que sur l'affichage D-RPT (directory repeat) s'affiche brièvement.
3) Pour déconnecter cette fonction, enfoncez une nouvelle fois la touche RPT; S-RPT ou D-RPT n'est plus visible sur l'affichage. La fonction est également déconnectée lorsque les touches INT (7) ou RDM (14) sont activées.
5.1.6 Lecture aléatoire
Lors de la lecture aléatoire, les titres ne sont pas lus dans l'ordre d'enregistrement mais dans un ordre arbitraire sélectionné par l'appareil.
1) Enfoncez la touche RDM (14). L'appareil sélectionne de manière arbitraire le titre suivant. Sur l'affichage, S-RDM et le numéro du titre sont visibles. Pour des titres au format MP3, le nom du fichier défile sur l'affichage à la place.
2) Si seuls les titres dans le dossier sélectionné doivent être lus dans un ordre aléatoire, appuyez sur la touche RDM plus de trois secondes lorsque vous activez la fonction de reproduction aléatoire, de telle sorte que sur l'affichage D-RDM (directory random) s'affiche brièvement.
3) Pour déconnecter cette fonction, enfoncez une nouvelle fois la touche RDM; S-RDM ou D-RDM n'est plus visible sur l'affichage. La fonction est également déconnectée lorsque les touches INT (7) ou RPT (8) sont activées.
5.1.7 Remarques sur les coupures du son et les erreurs de lecture
La fumée de cigarettes et la poussière s'introduisent facilement dans les ouvertures du lecteur et se déposent sur l'optique du système laser. Cela peut générer des erreurs de lecture et des coupures de son, donc, le nettoyage du lecteur doit être confié à un technicien spécialisé. Cette opération est à la charge de l'utilisateur, même lorsque l'appareil est sous garantie !
5.2 Utilisation du tuner
Dès qu'un CD est inséré ou une clé USB placée, l'appareil commute automatiquement sur la lecture du CD ou de la clé USB. Avec la touche MODE (3), vous pouvez commuter entre réception radio et lecture de CD ou de la clé USB.
5.2.1 Réglage et mémorisation de la station
Avec le tuner, vous pouvez recevoir des stations FM et AM. Pour pouvoir mémoriser plus de six stations avec les 6 touches (6, 7, 8, 14, 15), la plage FM est divisée en trois sous-plages identiques. Dans les trois sous-plages (F 1, F 2, F 3), et la plage AM (MW), six stations peuvent respectivement être mémorisées, soit un total de 18 stations FM et 6 stations AM.
1) Avec la touche BAND (4), sélectionnez la plage souhaitée ; il est recommander de mémoriser les 6 stations dans la plage FM 1, puis passez dans la plage FM 2 puis FM 3.
2) Vous avez le choix entre une recherche automatique ou manuelle des stations pour trouver une station:
Démarrez la recherche de stations par une brève pression sur la touche (11) ▷ (avant) ou ◀ (arrière). La recherche automatique s'arrête dès que la station suivante est trouvée. Pendant la recherche, l'affichage indique SEARCH. Refaites la recherche jusqu'à ce que la station souhaitée soit reçue.
Pour une recherche manuelle des stations, maintenez la touche ◀ ou ▷ enfoncée jusqu'à ce que MANUAL soit visible brièvement sur l'affichage. La fréquence de réception peut être augmentée ou diminuée par palier à chaque pression sur la touche (dans la plage FM de 50 kHz, dans la plage AM de 9 kHz). Pour faire défiler rapidement manuellement une plage plus grande, maintenez la touche ◀ ou ▷ enfoncée. Après le réglage manuel, l'appareil commute après quelques secondes, à nouveau sur la recherche automatique si la touche ◀ ou ▷ n'a auparavant pas été enfoncée. L'affichage indique brièvement AUTO.
3) Lorsque la station est trouvée, maintenez la touche numérique souhaitée (6, 7, 8, 14, 15)
enfoncée jusqu'à ce que sur l'affichage à droite, le numéro de la station et «ch» soient visibles (schéma 1). La station est alors mémorisée sous ce numéro dans la sous-plage correspondante.
5.2.2 Appel des stations mémorisées
1) Avec la touche BAND (4), sélectionnez la plage dans laquelle se trouve la station souhaitée.
2) Sélectionnez le numéro de la station avec la touche numérique correspondante (6, 7, 8, 14, 15).
3) Réglez ensuite le volume avec le réglage LEVEL (17).
4) Pour une émission stéréo, ST s'affiche en haut à gauche sur l'affichage.
5.2.3 Fonctions RDS
Si la station sélectionnée émet des informations RDS (radio data system), sur l'affichage le nom de la station s'affiche à la place de la fréquence. Certaines stations donnent des informations supplémentaires, par exemple titre, interprète, en alternance avec le nom de la station.
Si une station propose des informations trafic, TP (trafic program) s'affiche. Si EON (enhanced other networks) s'affiche et si un programme qui ne propose pas d'information trafic à cet instant, est reçu, le tuner commute automatiquement sur un autre programme de la même station où des informations trafic sont données. Après l'annonce de trafic, l'appareil revient au programme précédent.
Informations
Avec la touche DISP (12), on peut afficher les informations suivantes :
- pression → affichage de l'heure si aucune heure n'est émise, l'affichage indique NO CLOCK. Parce que l'heure n'est pas émise en continu, cela peut prendre plusieurs minutes après l'allumage de la radio jusqu'à ce que l'heure soit disponible.
- pression → affichage de la plage (F 1, F 2, F 3, MW) et la fréquence d'émission
- pression → affichage du type de programme Si aucun type de programme n'est donné par la station, l'affichage indique PTY NONE.
- pression → nom de la station (réglage de base) L'affichage revient également sur le réglage de base 5 secondes après la dernière pression sur la touche.
Ces informations peuvent également être affichés pendant la lecture d'un CD ou d'une clé USB avec la touche DISP.
Fréquences alternatives
Si sur l'affichage, AF est visible en continu (non clignotant), le programme est diffusé sur des fréquences alternatives de stations voisines. L'appareil change automatiquement sur la station à la meilleure réception. Avec la touche AF / REG (9), cette fonction peut être déconnectée (AF s'éteint) et rallumée.
Certaines stations émettent, selon les régions, des programmes différents, par exemple des informations régionales. Pour une commutation automatique sur une station avec une meilleure réception et à la fois pour commuter sur le même programme régional, le mode Programme régional peut être activé : maintenez la touche AF / REG enfoncée 3 secondes jusqu'à ce que REG ON soit visible brièvement sur l'affichage. Lorsque le mode est activé, REG est visible sur l'affichage. Pour désactiver le mode, maintenez à nouveau la touche AF / REG enfoncée pendant 3 secondes jusqu'à ce que l'affichage indique brièvement REG OFF.
Type de programme
Avec la touche PTY (16), on peut sélectionner une des stations mémorisées qui envoie de la musique ou des informations sur une rubrique donnée. On peut sélectionner les rubriques suivantes :
| Groupe Musique Groupe Mots | |
| sélectionnable avec la touche station 1 (6) | |
| POP M PopROCK M Rock | NEWS InformationsAFFAIRS Infos actuellesINFO Programme service |
| sélectionnable avec la touche station 2 (7) | |
| EASY M Musique divertissementLIGHT M Musique classique légère | SPORT SportEDUCATE FormationDRAMA Littérature |
| sélectionnable avec la touche station 3 (8) | |
| CLASSICS Musique classiqueOTHER M Musique spécifique | CULTURE Culture, sociétéSCIENCE ScienceVARIED Divertissement |
| sélectionnable avec la touche station 4 (14) | |
| JAZZ JazzCOUNTRY Country | WEATHER MétéoFINANCE EconomieCHILDREN Programme enfants |
| sélectionnable avec la touche station 5 (15) | |
| NATION M Musique nationaleOLDIES Rétro | SOCIAL Sujets sociauxRELIGION ReligionPHONE IN Emissions aveccappel public |
| sélectionnable avec la touche station 6 (15) | |
| FOLK M Folklore | TRAVEL InformationsvoyageLEISURE Temps libreDOCUMENT Documentation |
1) Avec la touche PTY (16), allumez la fonction de type de programme. Une sélection plus précise du groupe musique est ainsi possible. Sur l'affichage, une rubrique de ce groupe est affichée.
Pour commuter sur le groupe mots, enfoncez une nouvelle fois la touche PTY. L'affichage indique une rubrique de ce groupe. (Par une troisième pression, la fonction est désactivée).
2) Par une pression (plusieurs pressions) sur la touche numérique correspondante, sélectionnez la rubrique du groupe précédemment sélectionné. L'appareil recherche parmi les stations mémorisées celle qui diffuse un programme dans la catégorie choisie. Pendant la recherche, le son est coupé.
Si l'appareil ne peut trouver aucune station avec la rubrique souhaitée, le message PTY NONE clignote sur l'affichage après quelque temps et l'appareil revient à la dernière station réglée.
3) Pour désactiver la fonction de type de programme, et pouvoir appeler les stations mémorisées avec les touches de stations correspondantes, appuyez une ou deux fois sur la touche PTY de telle sorte que sur l'affichage, la fréquence de la station ou le nom de la station soit affiché.
6 Caractéristiques techniques
schéma technique voir page 37
Lecteur CD/MP3
Taux de distorsion : ..... < 0,03 %
Rapport signal/bruit : . . . > 85 dB
Bande passante : ..... 10–20 000 Hz, ±1 dB
Pleurage et scintillement : non mesurable (précision quartz)
Tuner
Fréquence de réception
FM: 87,5-108MHz
MW: 522-1620kHz
Sensibilité HF
FM: 6 dBμV
MW: 25dBμV
Rapport signal/bruit
FM : .... > 60 dB
MW : .... > 50 dB
Taux de distorsion : ..... < 0,5 %
Généralités
Alimentation : ..... 17 V (==) via l'amplificateur Public Adress ou le PA-1200EX
Dimensions (l × h × p) : . 195 × 40 × 215 mm
Poids: 1,1 kg
Tout droit de modification réservé.
Notice d'utilisation protégée par le copyright de MONACOR® INTERNATIONAL GmbH & Co. KG. Toute reproduction même partielle à des fins commerciales est interdite.

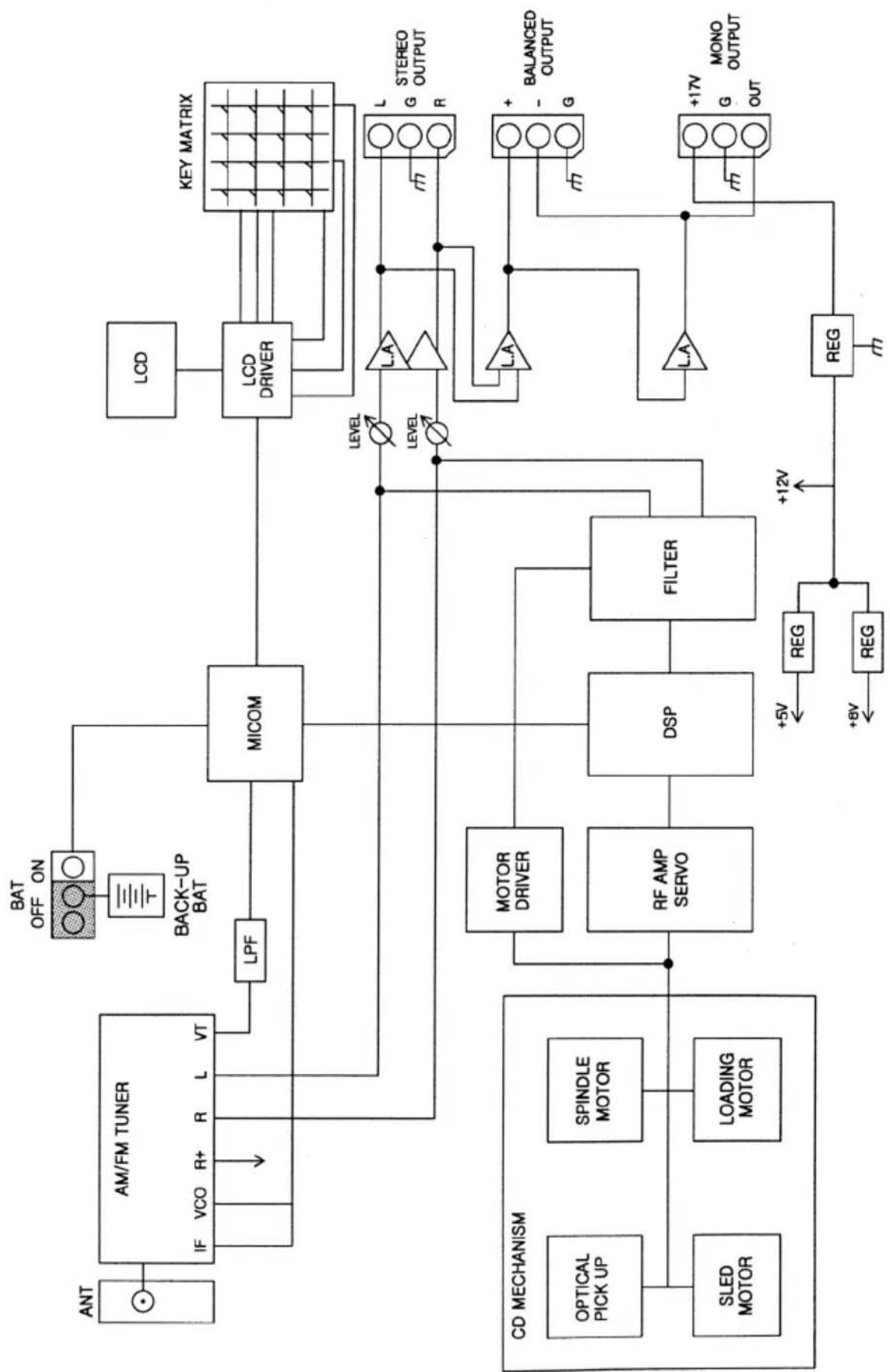

Blockschaltbild • Block diagram • Schéma fonctionnel • Schema elettrico

