Typ produktu	Moduł wsuwany odtwarzacza CD/MP3 z tunerem RDS
Marka	Monacor
Model	PA1140RCD
Obsługiwane formaty	CD audio, CD-R, CD-RW, MP3 (CD i pendrive)
Odtwarzacz CD/MP3 - Zniekształcenia	< 0,03 %
Odtwarzacz CD/MP3 - Stosunek sygnału do szumu	> 85 dB
Odtwarzacz CD/MP3 - Pasmo przenoszenia	10 - 20 000 Hz, ±1 dB
Trzepotanie i drżenie	Niemierzalne (precyzja kwarcowa)
Tuner - Pasma	FM 87,5-108 MHz, MW 522-1620 kHz
Tuner - Czułość FM	6 dBμV
Tuner - Czułość MW	25 dBμV
Tuner - Stosunek sygnału do szumu FM	> 60 dB
Tuner - Stosunek sygnału do szumu MW	> 50 dB
Tuner - Zniekształcenia	< 0,5 %
Zapamiętywane stacje	18 FM + 6 MW
Funkcje RDS	PTY, AF/REG, EON, wyświetlanie nazwy stacji
Wyświetlacz	LCD
Zasilanie	17 V (==) przez wzmacniacz Public Address
Wymiary (szer. × wys. × gł.)	195 × 40 × 215 mm
Waga	1,1 kg
Temperatura pracy	0 - 40 °C
Czyszczenie	Sucha szmatka, bez środków chemicznych
Ochrona	Strumienie wody, zachlapanie, wysoka wilgotność, ciepło

Często zadawane pytania - PA1140RCD Monacor

Jak zainstalować moduł PA1140RCD we wzmacniaczu Monacor?

Instalacja musi być wykonana przez uprawnionego technika. Odłącz zasilanie, zdejmij pokrywę, odkręć osłonę komory, włóż moduł i przykręć go. Podłącz kabel 3-żyłowy, gniazdo anteny i aktywuj baterię pamięci za pomocą zworki ON.

Jakie rodzaje nośników można odtwarzać za pomocą PA1140RCD?

Odtwarza płyty CD audio, CD-R, CD-RW oraz pliki MP3 z CD lub pendrive'a. Płyty CD-RW mogą sprawiać problemy w zależności od nagrywarki.

Jak zapamiętać stację radiową?

Wybierz pasmo (FM1, FM2, FM3 lub MW) przyciskiem BAND, wyszukaj stację automatycznie lub ręcznie, a następnie przytrzymaj przycisk numeryczny (1-6) aż pojawi się "ch".

Co oznacza funkcja PTY (typ programu)?

PTY umożliwia wybór typu programu (muzyka lub słowa) spośród zapamiętanych stacji. Użyj przycisku PTY, aby aktywować, a następnie przycisków numerycznych, aby wybrać gatunek (Pop, Rock, News, itp.).

Jak aktywować baterię pamięci modułu?

Bateria jest wyłączona fabrycznie. Aby ją aktywować, ustaw zworkę b na ON. Aby dezaktywować (długotrwałe przechowywanie), ustaw ją na OFF.

Co zrobić, jeśli CD przeskakuje lub ma przerwy w dźwięku?

Kurz lub dym mogą zabrudzić optykę lasera. Zleć czyszczenie odtwarzacza wykwalifikowanemu technikowi. Ta operacja jest na koszt użytkownika, nawet w okresie gwarancji.

Jak ustawić godzinę na wyświetlaczu?

Naciśnij przycisk DISP, aż pojawi się godzina. Jeśli żadna godzina nie jest nadawana (RDS), wyświetlacz pokazuje "NO CLOCK". Godzina może pojawić się po kilku minutach od włączenia.

Jaka jest funkcja AF/REG?

AF (częstotliwości alternatywne) automatycznie przełącza na najlepszy odbiór. REG (program regionalny) pozwala pozostać przy tym samym programie regionalnym. Aktywuj REG, przytrzymując AF/REG przez 3 sekundy.

Czy można używać pendrive'a z PA1140RCD?

Tak, podłącz pendrive z plikami MP3 do portu USB z przodu. Urządzenie odtworzy MP3. Należy pamiętać, że nie wszystkie nośniki są gwarantowane jako zgodne.

Jakie są ważne środki ostrożności?

Używaj modułu wyłącznie w pomieszczeniach, z dala od wody i ciepła (0-40°C). W przypadku uszkodzenia natychmiast odłącz. Czyścić tylko suchą szmatką. Naprawy muszą być wykonywane przez wykwalifikowanego technika.

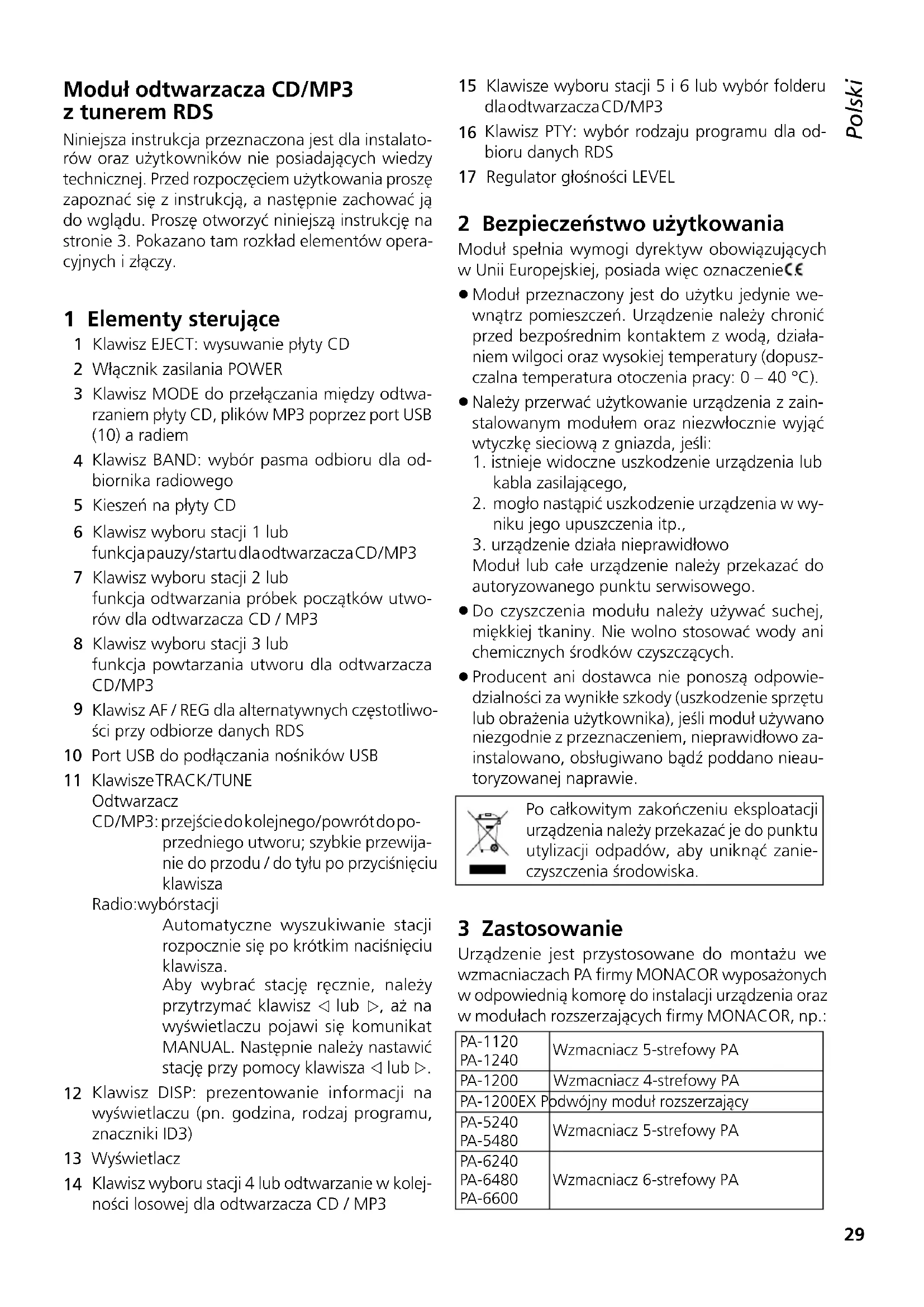

INSTRUKCJA OBSŁUGI PA1140RCD Monacor

Moduł odtwarzacza CD/MP3 z tunerem RDS

Niniejsza instrukcja przeznaczona jest dla instalatorów oraz użytkowników nie posiadających wiedzy technicznej. Przed rozpoczęciem użytkowania proszę zapoznać się z instrukcją, a następnie zachować ją do wglądu. Proszę otworzyć niniejszą instrukcję na stronie 3. Pokazano tam rozkład elementów operacyjnych i złączy.

1 Elementy sterujące

1 Klawisz EJECT: wysuwanie płyty CD
2 Włącznik zasilania POWER
3 Klawisz MODE do przełączania między odtwarzaniem płyty CD, plików MP3 poprzez port USB (10) a radiem
4 Klawisz BAND: wybór pasma odbioru dla odbiornika radiowego
5 Kieszeń na płyty CD
6 Klawisz wyboru stacji 1 lub funkcjapauzy/startudlaodtwarzaczaCD/MP3
7 Klawisz wyboru stacji 2 lub funkcja odtwarzania próbek początków utworów dla odtwarzacza CD / MP3
8 Klawisz wyboru stacji 3 lub funkcja powtarzania utworu dla odtwarzacza CD/MP3
9 Klawisz AF / REG dla alternatywnych częstotliwości przy odbiorze danych RDS

10 Port USB do podłączania nośników USB

11 KlawiszeTRACK/TUNE

Odtwarzacz

CD/MP3: przejście do kolejnego/powrót do poprzedniego utworu; szybkie przewijanie do przodu / do tyłu po przyciśnięciu klawisza

Radio:wybórstacji

Automatyczne wyszukiwanie stacji rozpocznie się po krótkim naciśnięciu klawisza.

Aby wybrać stację ręcznie, należy przytrzymać klawisz ◀ lub ▷, aż na wyświetlaczu pojawi się komunikat MANUAL. Następnie należy nastawić stację przy pomocy klawisza ◀ lub ▷.

12 Klawisz DISP: prezentowanie informacji na wyświetlaczu (pn. godzina, rodzaj programu, znaczniki ID3)

13 Wyświetlacz

14 Klawisz wyboru stacji 4 lub odtwarzanie w kolejności losowej dla odtwarzacza CD / MP3

15 Klawisze wyboru stacji 5 i 6 lub wybór folderu dlaodtwarzaczaCD/MP3
16 Klawisz PTY: wybór rodzaju programu dla odbioru danych RDS
17 Regulator głośności LEVEL

2 Bezpieczeństwo użytkowania

Moduł spełnia wymogi dyrektyw obowiązujących w Unii Europejskiej, posiada więc oznaczenie C.€

• Moduł przeznaczony jest do użytku jedynie wewnątrz pomieszczeń. Urządzenie należy chronić przed bezpośrednim kontaktem z wodą, działaniem wilgoci oraz wysokiej temperatury (dopuszczalna temperatura otoczenia pracy: 0 – 40 °C).

- Należy przerwać użytkowanie urządzenia z zainstalowanym modułem oraz niezwłocznie wyjąć wtyczkę sieciową z gniazda, jeśli:

1. istnieje widoczne uszkodzenie urządzenia lub kabla zasilającego,
2. mogło nastąpić uszkodzenie urządzenia w wyniku jego upuszczenia itp.,
3. urządzenie działa nieprawidłowo Moduł lub całe urządzenie należy przekazać do autoryzowanego punktu serwisowego.

- Do czyszczenia modułu należy używać suchej, miękkiej tkaniny. Nie wolno stosować wody ani chemicznych środków czyszczących.

- Producent ani dostawca nie ponoszą odpowiedzialności za wynikłe szkody (uszkodzenie sprzętu lub obrażenia użytkownika), jeśli moduł używano niezgodnie z przeznaczeniem, nieprawidłowo zainstalowano, obsługiwano bądź poddano nieautoryzowanej naprawie.

Po całkowitym zakończeniu eksploatacji urządzenia należy przekazać je do punktu utylizacji odpadów, aby uniknąć zanieczyszczenia środowiska.

3 Zastosowanie

Urządzenie jest przystosowane do montażu we wzmacniaczach PA firmy MONACOR wyposażonych w odpowiednią komorę do instalacji urządzenia oraz w modułach rozszerzających firmy MONACOR, np.:

PA-1120PA-1240	Wzmacniacz 5-strefowy PA
PA-1200	Wzmacniacz 4-strefowy PA
PA-1200EX Podwójny moduł rozszerzający
PA-5240PA-5480	Wzmacniacz 5-strefowy PA
PA-6240PA-6480PA-6600	Wzmacniacz 6-strefowy PA

4 Montaż modułu odtwarzacza CD/tunera

UWAGA

Instalację modułu należy zlecić specjaliście. Przed montażem modułu odtwarzacza CD / tunera należy odłączyć wtyk sieciowy wzmacniacza lub PA-1200EX z gniazda zasilania, ponieważ istnieje zagrożenie porażeniem prądem elektrycznym.

1) Należy zdjąć obudowę wzmacniacza lub PA-1200EX.
2) Należy odkręcić śruby mocujące pokrywę komory, znajdującej się na panelu frontowym wzmacnia-cza lub PA-1200EX. Następnie należy zainstalo-wać moduł odtwarzacza CD / tunera i przykręcić śruby mocujące.
3) Należy podłączyć goły przewód wzmacniacza lub PA-1200EX do obudowy wtyku c (zob. schemat nr 2). Umożliwia to zasilanie modułu prądem 17V (---) oraz podawanie sygnału dźwiękowego do wzmacniacza mocy.
4) Dostępne są też kolejne dwa wyjścia audio: wyjście mono, symetryczne na złączu d wyjście stereo, niesymetryczne na złączu e
5) W celu montażu gniazda antenowego (rys. 3) znajdującego się w module, należy na tylnej stronie wzmacniacza lub PA-1200EX, odkręcić płytkę (rys. 4) lub usunąć zaślepkę (rys. 5). Włożyć gniazdo antenowe w otwór i przykręcić je.
6) Podłączyć przewód gniazda antenowego do obudowy wtyku a.
7) Moduł PA-1140RCD posiada baterię akumulatorową, dzięki czemu stacje pozostają zapisane w pamięci również przy wyłączonym urządzeniu. Bateria akumulatorowa pozostaje wyłączona do momentu instalacji, aby uniknąć jej stopniowego rozładowania. Aby włączyć baterię, należy ustawić łącznik b w pozycji ON.
Aby ponownie wyłączyć baterię (np. przy dłuższym przechowywaniu), należy ponownie ustawić łącznik b w pozycji OFF.
8) Należy założyć obudowę wzmacniacza lub PA-1200EX. Podłączyć antenę odbiorczą do gniazda ANT. Aby podłączyć równocześnie antenę FM oraz antenę dla fal średnich użyć splitera antenowego.
1) Należy włączyć wzmacniacz lub PA-1200EX za pomocą włącznika zasilania oraz moduł odtwarzacza CD / tunera przy pomocy klawisza POWER (2).
2) Należy ustawić głośność regulatorem LEVEL (17).

5 Obsługa

3) Aby wyłączyć urządzenie, należy ponownie naci- snąć klawisz POWER.

5.1 Obsługa odtwarzacza CD / MP3

Odtwarzacz jest przystosowany do odczytu standardowych płyt CD, płyt CD-R oraz płyt CD z plikami audio w formacie MP3. Mogą pojawić się problemy przy odtwarzaniu płyt wielokrotnego zapisu (CD-RW), zależy to jednak od rodzaju płyty CD, nagrywarki oraz programu do nagrywania.

Poprzez port USB możliwe jest odtwarzanie plików MP3 z nośników USB.

Uwaga: Ze względu na dużą ilość producentów nośników, producent nie gwarantuje kompatybilności odtwarzacza MP3 ze wszystkimi dostępnymi na rynku nośnikami.

5.1.1 Odtwarzanie utworów muzycznych

1) Do kieszeni (5) odtwarzacza należy włożyć płytę CD (nadrukiem do góry) tak głęboko, aż zostanie automatycznie wciągnięta do środka. Jeśli w kieszeni znajduje się już płyta, na wyświetlaczu pojawi się symbol Ⓗ️.
Aby zmienić płytę, należy nacisnąć klawisz EJECT (1) – płyta zostanie wysunięta z kieszeni. Jeśli w ciągu kilku sekund płyta nie zostanie wyjęta z kieszeni, odtwarzacz wciągnie płytę do środka.
2) Alternatywnie lub dodatkowo, podłączyć nośnik USB deportu USB (10).
3) Po wczytaniu, rozpocznie się odtwarzanie pierwszego utworu. W przypadku standardowych płyt audio CD na wyświetlaczu pojawi się numer utworu oraz czas jego odtwarzania (min. : sek.).

W przypadku plików MP3 najpierw na wyświetlaczu pojawi się nazwa pliku, a następnie numer utworu poprzedzony literą "T". Po kilkakrotnym naciśnięciu klawisza DISP (12) na wyświetlaczu pojawią się informacje o nazwie utworu, albumu, wykonawcy, itd. (znaczniki ID3). Jeśli znaczniki ID3 nie są dostępne, na wyświetlaczu będzie widoczny komunikat NO ID3.

Uwaga: Podczas odtwarzania płyty CD lub nośnika USB, po wciśnięciu klawisza DISP, na wyświetlaczu pojawi się informacja o wybranej stacji, także podczas odtwarzania płyty CD, zob. rozdział 5.2.3, akapit "Informacje". Należy kilkakrotnie nacisnąć klawisz DISP, aż na wyświetlaczu pojawi się szukana informacja.

4) Po odtworzeniu ostatniego utworu urządzenie rozpoczyna ponowne odtwarzanie od pierwszego utworu (odtwarzanie ciągłe).

5) Aby przerwać odtwarzanie należy nacisnąć klawisz ▶II (6). Na wyświetlaczu pojawi się komunikat

S-PAUSE. Aby kontynuować odtwarzanie wcisnąć klawisz ▶II ponownie.

6) Do przełączania między odtwarzaniem z płyty CD, nośnika USB oraz radiem służy klawisz MODE (3).

5.1.2 Wybór utworu i folderu

1) Należy wybrać utwór za pomocą klawiszy TRACK (11).

Klawisz ▶: każdorazowe krótkie naciśnięcie klawisza powoduje przejście o jeden utwór do przodu.

Klawisz ◀: krótkie naciśnięcie klawisza powoduje przejście do początku utworu;

każdorazowe krótkie naciśnięcie klawisza powo- duje przejście o jeden utwór do tyłu.

2) Jeżeli utwory na nośniku pogrupowane są w folderach, do przechodzenia między folderami służą klawisze F ▲ oraz F▼(15). Na wyświetlaczu pojawi się numer wybranego folderu.

Po wyborze folderu odtwarzanie rozpoczyna się od pierwszego utworu w folderze. Aby wybrać inny utwór, należy nacisnąć odpowiedni klawisz TRACK (11). Za pomocą klawisza ▶ można przejść z ostatniego utworu w folderze do pierwszego utworu w kolejnym folderze, a za pomocą klawisza ▶ z pierwszego utworu w folderze do ostatniego utworu w poprzednim folderze.

Uwaga: Kolejność odtwarzania utworów pogrupowanych w różnych folderach:

1. Wszystkie utwory nie zapisane w folderach
2. Wszystkie utwory z folderów lub z folderu głównego
3. Wszystkie utwory z podfolderów itd.

Wybór folderów oraz numeracja utworów jest również zgodna z powyższym porządkiem.

5.1.3 Przewijanie do przodu i do tyłu

Po wciśnięciu klawisza ▶I (11) następuje przewijanie do przodu, po wciśnięciu klawisza ◀️ przewijanie do tyłu.

W przypadku plików MP3 nie ma możliwości przechodzenia między utworami podczas szybkiego przewijania. Na końcu lub na początku utworu urządzenie automatycznie przełącza się na tryb odtwarzania, nawet przy wciśniętym klawiszu (11).

5.1.4 Odtwarzanie próbek początków utworów

Można odtwarzać próbki początków wszystkich utworów z płyty; odtwarzanie każdego fragmentu trwa 10 sekund:

1) Należy nacisnąć klawisz INT (7). Na wyświetlaczu pojawi się komunikat S-INT oraz numer utworu. W przypadku plików MP3 na wyświetlaczu pojawia się również nazwa pliku. Po odtworzeniu 10 sekund utworu następuje przejście do kolejnego.

2) Aby odtwarzać początki utworów z wybranego folderu, należy przytrzymać klawisz INT przez ponad 3 sekundy przy włączaniu funkcji "Odtwarzanie próbek początków utworów", aż na wyświetlaczu pojawi się na chwilę komunikat D-INT (skrót od "directory intro").
3) Aby wyłączyć tę funkcję należy ponownie naci- snąć klawisz INT. Z wyświetlacza zniknie komuni- kat S-INT lub D-INT i utwór, którego początek zo- stał odtworzony, zostanie odtworzony w całości. Wyłączenie funkcji nastąpi również po naciśnięciu klawisza RPT (8) lub RDM (14).

5.1.5 Powtarzanie wszystkich utworów

1) Za pomocą klawisza ◀ lub ▶ (11) należy wybrać utwór, który będzie powtarzany, następnie nacisnąć klawisz RPT (8). Na wyświetlaczu pojawi się komunikat S-RPT oraz numer utworu. W przypadku plików MP3 na wyświetlaczu pojawia się również nazwa pliku. Wybrany utwór będzie ciągle powtarzany.
2) Aby włączyć funkcję powtarzania wszystkich utworów z wybranego folderu należy przytrzymać klawisz RPT przez ponad 3 sekundy przy włączaniu funkcji powtarzania, aż na wyświetlaczu pojawi się na chwilę komunikat D-RPT (skrót od "directory repeat").
3) Aby wyłączyć tę funkcję należy ponownie nacisnąć klawisz RPT. Z wyświetlacza zniknie komunikat S-RPT lub D-RPT. Wyłączenie funkcji nastąpi również po naciśnięciu klawisza INT (7) lub RDM (14).

5.1.6 Odtwarzanie utworów w kolejności losowej

W przypadku odtwarzania utworów w kolejności losowej utwory nie są odtwarzane po kolei, lecz w przypadkowej kolejności.

1) Należy nacisnąć klawisz RDM (14). Kolejny utwór zostanie wybrany losowo. Na wyświetlaczu pojawi się komunikat S-RDM oraz numer utworu. W przypadku plików MP3 na wyświetlaczu pojawia się również nazwa pliku.
2) Aby odtwarzać w przypadkowej kolejności utwory z wybranego folderu, należy przytrzymać klawisz RDM przez ponad 3 sekundy przy włączaniu funkcji "Odtwarzanie w kolejności losowej", aż na wyświetlaczu pojawi się na chwilę komunikat D-RDM (skrót od "directory random").
3) Aby wyłączyć tę funkcję należy ponownie naci- snąć klawisz RDM. Z wyświetlacza zniknie ko- munikat S-RDM lub D-RDM. Wyłączenie funkcji nastąpi również po naciśnięciu klawisza INT (7) lub RPT (8).

5.1.7 Uwagi dotyczące zakłóceń i błędów w odczycie

Wpływ dymu papierosowego oraz kurzu może spowodować błędy przy odczycie płyt CD. Niestety uniknięcie szkodliwych warunków nie zawsze jest możliwe (np. w dyskotekach). W takim przypadku należy zlecić okresowe czyszczenie urządzenia przez autoryzowany serwis.

5.2 Obsługa tunera

Po umieszczeniu płyty CD w kieszeni odtwarzacza lub podłączeniu nośnika USB, urządzenie automatycznie przełącza się na tryb odtwarzacza CD lub USB. Aby przełączyć na tryb odbiornika radiowego, należy nacisnąć klawisz MODE (3). Aby ponownie włączyć tryb odtwarzacza, należy nacisnąć ten sam klawisz po raz kolejny.

5.2.1 Wybór i zapisywanie stacji

Tuner odbiera fale FM oraz fale średnie. Pasmo FM zostało podzielone na trzy identyczne podpasma, dzięki czemu możliwe jest zapisywanie ponad sześciu stacji za pomocą odpowiednich klawiszy (6, 7, 8, 14, 15). W trzech podpasmach (F 1, F 2, F 3) oraz w paśmie fal średnich (MW) można zapisać po sześć stacji, co daje w sumie 18 stacji FM i 6 stacji na falach średnich.

1) Należy wybrać pasmo za pomocą klawisza BAND (4). Należy najpierw zapisać sześć stacji w paśmie F 1, dopiero później przejść do pasma F 2 i F 3.
2) Można użyć automatycznego lub ręcznego trybu wyszukiwania stacji:

Aby włączyć automatyczne wyszukiwanie stacji, należy krótko nacisnąć klawisz (11) ▷ (do przodu) lub ◀ (do tyłu). Wyszukiwanie stacji zostanie za trzymane przy kolejnej stacji. Podczas wyszukiwania na wyświetlaczu pojawi się komunikat SEARCH. Należy ponownie włączyć wyszukiwanie, aż szukana stacja zostanie znaleziona.

Aby włączyć ręczne wyszukiwanie stacji należy przytrzymać klawisz ◀ lub ▷, aż na wyświetlaczu pojawi się na chwilę komunikat MANUAL. Można stopniowo zwiększyć lub zmniejszyć częstotliwość odbiorczą naciskając klawisz (w paśmie FM o 50 kHz, w paśmie średnim o 9 kHz). Aby przy-spieszyć wyszukiwanie stacji, należy przytrzymać klawisz ◀ lub ▷. Po ręcznym wyszukaniu stacji urządzenie ponownie przełączy się na tryb automatycznego wyszukiwania po kilku sekundach, chyba że wcześniej zostanie naciśnięty klawisz ◀ lub ▷. Na wyświetlaczu pojawi się na chwilę komunikat AUTO.

3) Po wyborze danej stacji należy przytrzymać odpowiedni klawisz (6, 7, 8, 14, 15), aż po prawej stronie wyświetlacza pojawi się numer stacji oraz "ch" (zob. schemat nr 1). Stacja zostanie zapisana pod tym numerem w odpowiednim podpaśmie.

5.2.2 Przywoływanie zapisanych stacji

1) Za pomocą klawisza BAND (4) należy wybrać pasmo, na którym została zapisana dana stacja.
2) Należy wybrać numer stacji przy pomocy odpowiedniego klawisza numerycznego (6, 7, 8, 14, 15).
3) Następnie należy ustawić odpowiedni poziom głośności za pomocą regulatora LEVEL (17).
4) W przypadku programu stereofonicznego w górnym lewym rogu wyświetlacza pojawi się komunikat "ST".

5.2.3 Funkcje RDS

Jeśli dana stacja wysyła dane RDS (skrót z ang. “radio data system”), na wyświetlaczu będzie widoczna nazwa stacji zamiast częstotliwości. Niektóre stacje oprócz nazwy wysyłąją też dodatkowe informacje, np. tytuł utworu, wykonawcę.

Jeśli dana stacja nadaje informacje dla kierowców, na wyświetlaczu widoczny jest komunikat "TP". Jeśli widoczny jest komunikat "EON" (skrót z ang.: "enhanced other networks") i odbierany jest program, który w danej chwili nie nadaje informacji dla kierowców, tuner automatycznie przełączy się na inny program tej samej rozgłośni, w którym podawane są informacje dotyczące warunków na drogach. Po zakończeniu informacji dla kierowców urządzenie automatycznie przełączy się na poprzedni program.

Informacje

Przy użyciu klawisza DISP (12) można wyświetlić następujące informacje:

1. naciśnięcie klawisza po raz pierwszy → wskazanie czasu
   Jeśli wskazanie czasu nie jest wysyłane, na wyświetlaczu pojawi się komunikat NO CLOCK. Wskazanie czasu jest wysyłane co pewien czas, po włączeniu radia należy więc chwilę odczekać.
2. naciśnięcie klawisza po raz drugi → wskazanie pasma (F1, F2, F3, MW) i częstotliwości danej stacji
3. naciśnięcie klawisza po raz trzeci → wskazanie rodzaju programu
   Jeśli stacja nie określiła rodzaju programu, na wyświetlaczu widoczny jest komunikat PTY NONE.
4. naciśnięcie klawisza po raz czwarty → nazwa stacji (ustawienie podstawowe)
   Wyświetlacz także przejdzie do ustawienia podstawowego 5 sekund po naciśnięciu klawisza po raz ostatni.

Informacja ta pojawia się także po wciśnięciu klawisza DISP podczas odtwarzania płyty CD lub nośnika USB.

Częstotliwości alteratywne

Jeśli na wyświetlaczu stale widoczny jest komunikat AF (komunikat nie miga), oznacza to, że program jest nadawany również na częstotliwościach

alternatywnych sąsiednich stacji. Urządzenie automatycznie przełączy się na tę stację, która jest najlepiej odbierana. Za pomocą klawisza AF / REG (9) funkcję tę można wyłączyć (zniknie komunikat AF) i ponownie włączyć.

Niektóre stacje nadają różne programy w zależności od regionu, np. wiadomości regionalne. Tryb regionalny umożliwia automatyczne przełączenie na stację z lepszą jakością odbioru tego samego programu regionalnego. Należy przytrzymać klawisz AF / REG przez 3 sekundy, aż na wyświetlaczu pojawi się na chwilę komunikat REG ON. Przy włączonym trybie regionalnym na wyświetlaczu widoczny jest komunikat REG. Aby wyłączyć ten tryb należy ponownie przytrzymać klawisz AF / REG przez 3 sekundy, aż na wyświetlaczu pojawi się na chwilę komunikat REG OFF.

Rodzaj programu

Za pomocą klawisza PTY (16) spośród zapisanych stacji można wybrać tę, która w danej chwili nadaje muzykę lub informacje z wybranej kategorii. Do wyboru są następujące kategorie:

Gatunek muzyki Typ informacji
wybór przyciskiem stacji 1 (6)
POP M Muzyka PopROCK M Muzyka Rock	NEWS NewsAFFAIRS Bieżące aferyINFO Informacje
wybór przyciskiem stacji 2 (7)
EASY M Muzyka łatwa w odbiorzeLIGHT M Lekka muzyka klasyczna	SPORT SportEDUCATE EdukacjaDRAMA Teatr
wybór przyciskiem stacji 3 (8)
CLASSICS Muzyka klasycznaOTHER M Inna muzyka	CULTURE KulturaSCIENCE NaukaVARIED Różne
wybór przyciskiem stacji 4 (14)
JAZZ JazzCOUNTRY Muzyka Country	WEATHER PogodaFINANCE FinanseCHILDREN Programy dla dzieci
wybór przyciskiem stacji 5 (15)
NATION M Muzyka narodowaOLDIES Stare przeboje	SOCIAL Sprawy społeczneRELIGION ReligiaPHONE IN Telefony od słuchaczy
wybór przyciskiem stacji 6 (15)
FOLK M Muzyka Folk	TRAVEL PodróżeLEISURE RozrywkaDOCUMENT Dokument

1) Należy włączyć funkcję "Rodzaj programu" za pomocą klawisza PTY (16). Można wtedy w sposób bardziej szczegółowy wybrać grupę muzyczną. Wyświetli się jedna kategoria z tej grupy. Aby przejść do grupy "Informacje", należy ponownie

nacisnąć klawisz PTY. Na wyświetlaczu pojawi się kategoria z tej grupy. (Po naciśnięciu klawisza po raz trzeci funkcja “Rodzaj programu” zostanie wyłączona.)

2) Naciskając (wielokrotnie) odpowiedni klawisz numeryczny, należy wybrać odpowiedni dział z wybranej grupy. Spośród zapisanych stacji zostanie wyszukana ta, która w danej chwili nadaje program z wybranej kategorii. Podczas wyszukiwania dźwięk jest wyłączony.
Jeśli stacja z żądanej kategorii nie zostanie znaleziona, na wyświetlaczu po chwili pojawi się komunikat PTY NONE. Urządzenie przejdzie do poprzednio wybranej stacji.
3) Aby wyłączyć funkcję "Rodzaj programu" i przywołać zapisane stacje za pomocą odpowiednich klawiszy, należy jednokrotnie lub dwukrotnie nacisnąć PTY, aż na wyświetlaczu pojawi się częstotliwość stacji lub jej nazwa.

6 Dane techniczne

Zob. diagram blokowy na str. 37

Odtwarzacz CD/MP3

THD:....<0,03%

Stosunek S/N:....>85dB

Charakterystyka

częstotliwości: ..... 10–20 000 Hz, ±1 dB

Drżenie i kołysanie dźwięku: niemierzalne (kwarcowa precyzja)

Tuner

Częstotliwość odbiorcza

FM:....87,5-108MHz

MW: 522-1620kHz

Czułość RF

FM: 6dBμV

MW:....25dBμV

Stosunek S/N

FM:....>60dB

MW: ....> 50 dB

THD:....<0,5%

Informacje ogólne

Zasilanie:....17V(==) ze wzmac-niacza mocy lub PA-1200EX

Wymiary (S × W × G): .....195 × 40 × 215 mm

Waga:....1,1 kg

Z zastrzeżeniem możliwości zmian.
