MODE D'EMPLOI PA924S Monacor

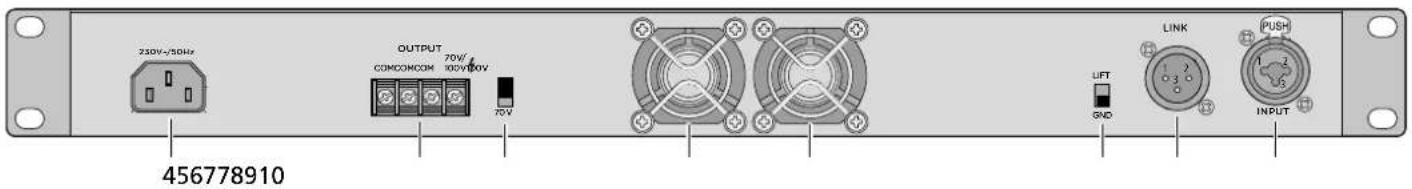

Amplificateur de puissance Public Adress Cette notice s’adresse aux installateurs avec des connaissances techniques en sonorisation ligne 100 V. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement. 1 Présentation 1 Réglage de volume LEVEL 2 LEDs d’affichage PROT brille brièvement après l’allumage (tem- porisation d’allumage) ou en cas de surchauffe de l’amplificateur ou si une erreur est survenue CLIP brille lorsque l’amplificateur est en sur- charge [diminuez le réglage de volume LEVEL (1)] SIG brille à partir d’un niveau de signal défini (fonction du réglage LEVEL) PWR témoin de fonctionnement 100 V mode de fonctionnement pour haut- parleurs 100 V 70 V mode de fonctionnement pour haut- parleurs 70 V 3 Interrupteur Marche /Arrêt

Prise secteur à relier, via le cordon secteur livré, à une prise secteur 230 V/ 50 Hz 5 Branchements haut-parleurs OUTPUT Important : Ne faites fonctionner l’am- plificateur que si le cache de protection est placé sur les branchements !

Sélecteur du mode de fonctionnement avec haut-parleurs 100 V ou 70 V

Ventilateur (modèle PA-912S avec unique- ment un ventilateur) 8 Interrupteur Groundlift LIFT = la masse du signal et le boîtier de l’amplificateur sont séparées GND = la masse du signal et le boîtier de l’amplificateur sont électrique- ment reliés

Sortie pour repiquage LINK pour brancher par exemple un autre amplificateur. Le signal d’entrée de la prise INPUT (10) est présent ici.

Entrée signal ligne (prise combo XLR / jack 6,35, sym.) pour brancher une source de signal 2 Conseils d’utilisation et desécurité L’appareil répond à toutes les directives néces- saires de l’Union européenne et porte donc le symbole

AVERTISSEMENT L’appareil est alimenté par une tension dangereuse. Ne touchez jamais l’inté- rieur de l’appareil et ne faites rien tomber dans les ouïes de venti- lation. Il y a risque de décharge électrique. Pendant le fonctionnement, une tension dan- gereuse jusqu’à 100 V est présente à la borne droite OUTPUT (5). Pendant le fonctionne- ment, placez toujours le cache de protection.

L’appareil n’est conçu que pour une utilisa- tion en intérieur. Protégez-le des éclabous- sures, de tout type de projections d’eau et d’une humidité élevée de l’air. La tempé- rature ambiante admissible est 0 – 40 °C.

En aucun cas, vous ne devez pas poser d’objet contenant du liquide ou un verre sur l’appareil.

La chaleur produite dans l’appareil doit être évacuée par une circulation correcte de l’air. En aucun cas, les ouïes de ventilation ne doivent être obturées.

Ne faites pas fonctionner l’appareil et dé- branchez le cordon secteur immédiatement dans les cas suivants :

1. l’appareil ou le cordon secteur présente

après une chute ou accident similaire, vous avez un doute sur l’état de l’appareil.

3. des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

Ne débranchez jamais l’appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.

Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d’eau.

Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l’appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s’il n’est pas correctement branché ou utilisé ou s’il n’est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque. Lorsque l’appareil est définitivement retiré du service, vous devez le dé- poser dans une usine de recyclage de proximité pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE

PAPIER À TRIER 3 Possibilités d’utilisation La série d’amplificateurs PA-9…S est spécia- lement conçue pour une utilisation dans des installations Public Adress et aussi bien pour des installations 100 V que 70 V. Les puis- sances de sortie sont : Modèle Puissance nominale PA-912S 120 W PA-924S 240 W PA-948S 480 W 4 Positionnement etbranchement de l’amplificateur L’amplificateur est prévu pour être placé dans un rack (482 mm / 19”), mais il peut égale- ment être placé directement sur une table. Dans tous les cas, l’air doit pouvoir circuler librement via toutes les ouïes de ventilation afin de garantir un refroidissement suffisant de l’étage final.

4.1 Installation en rack

Pour un montage en rack, 1 unité (=44,45 mm) est nécessaire. Afin que le rack ne se renverse pas, vous devez placer l’amplificateur dans la partie inférieure du rack. Pour une fixation solide, la plaque avant ne suffit pas. Utilisez également des rails latéraux ou une plaque inférieure pour le maintenir correctement en place. La chaleur produite par l’amplificateur doit être évacuée du rack, sinon la chaleur accumulée dans le rack peut endommager l’amplificateur et les autres appareils présents dans le rack. En cas de dissipation insuffisante de la chaleur, installez une unité de ventilation (par exemple DPVEN-03) dans le rack.

4.2 Branchements amplificateur

Eteignez toujours l’amplificateur avant d’ef- fectuer les branchements ou de les modifier.

Reliez les haut-parleurs PA à la barrette de branchement OUTPUT (5), en ayant retiré préalablement le cache de protection. Veillez à ce que tous les haut-parleurs aient la même polarité (par exemple COM = moins). La puissance totale des haut-parleurs ne doit pas dépasser la puissance nominale de l’amplificateur (voir chapitre 3), sinon le circuit de protection déclenche et coupe le son de l’amplificateur. Important ! Après avoir branché les haut- parleurs, remettez le cache de protection sur la barrette pour éviter tout contact. Pendant le fonctionnement, une tension dangereuse jusqu’à 100 V est présente à la borne droite. Français Français Page9 Français

Reliez comme source de signal un appareil avec une sortie niveau ligne (amplificateur mixeur PA, préamplificateur, table de mixage etc.) à la prise XLR / jack 6,35 INPUT (10).

4.2.3 Amplificateur supplémentaire

Si vous avez besoin de plus de haut-parleurs que ce que le nombre autorisé par l’amplifica- teur, un second amplificateur est nécessaire. Reliez l’entrée de l’amplificateur supplémen- taire au branchement XLR LINK (9).

Reliez la prise secteur (4), via le cordon secteur livré, à une prise 230 V/ 50 Hz. 5 Fonctionnement

Avec le sélecteur 100 V / 70 V (6), sélection- nez le mode de fonctionnement selon les haut-parleurs reliés.

2) Pour éviter un volume de démarrage trop

élevé lors du premier allumage, tournez le réglage LEVEL (1) entièrement à gauche. Allumez ensuite l’amplificateur avec l’in- terrupteur secteur (3). Le témoin de fonctionnement PWR (2) brille et la LED 100V ou 70V indique le mode de fonctionnement réglé. Pendant le processus d’allumage, le son de l’am- plificateur est coupé, la LED PROT brille en plus.

Appliquez un signal à l’entrée INPUT et réglez le volume souhaité avec le réglage LEVEL. La LED SIG brille à partir d’un niveau donné de signal. En cas de surcharge, la LED rouge CLIP brille. Diminuez alors le volume avec le réglage.

Si un ronflement est audible, il peut y avoir un bouclage de masse. Des bouclages de masse peuvent survenir, par exemple, lorsque deux appareils ont un contact dans le rack, tant via la masse du signal que via le conducteur terre de l’alimentation ou via une connexion conductrice des boîtiers dans le rack. Pour interrompre le bouclage de masse, mettez le sélecteur (8) sur la po- sition LIFT. Si dans cette position, un ron- flement apparaît, mettez le sélecteur sur GND. En cas de doute, testez le sélecteur en alternance sur les deux positions pour trouver le réglage optimal. 6 Circuit de protection L’amplificateur est équipé d’un circuit de pro- tection contre les surchauffe, surcharge et court-circuit à la sortie haut-parleur. A l’allu- mage, la LED PROT (2) brille brièvement, le son de l’amplificateur est coupé (temporisa- tion d’allumage). Si la LED continue cepen- dant à briller ou si elle brille pendant le fonc- tionnement, l’amplificateur est en surchauffe, surcharge ou a un court-circuit aux branche- ments haut-parleurs OUTPUT (5). Eteignez l’amplificateur et résolvez le problème. En cas de surchauffe, n’éteignez pas l’am- plificateur mais tournez le réglage LEVEL (1) entièrement à gauche pour diminuer la puis- sance sur l’étage final et pour qu’il soit refroidi par le ventilateur / les ventilateurs.

1. En cas de surcharge, branchez moins de

haut-parleurs ou si possible, réglez sur les haut-parleurs une consommation infé- rieure. Eventuellement, utilisez un second amplificateur PA (voir chapitre 4.2.3).

2. En cas de surchauffe, veillez à assurer une

meilleure circulation de l’air (voir égale- ment chapitre 4.1).

3. En cas de court-circuit, localisez-le et éli-

minez-le. 7 Caractéristiques techniques Modèle PA-912S PA-924S PA-948S Puissance nominale 120 W 240 W 480 W Impédance de sortie 80 Ω sous 100 V 40 Ω sous 70 V 40 Ω sous 100 V 20 Ω sous 70 V 20 Ω sous 100 V 10 Ω sous 70 V Sensibilité d’entrée 670 mV 650 mV 710 mV Impédance d’entrée 10 kΩ Prise d’entrée XLR / jack 6,35, symétrique Bande passante 80 – 16 000 Hz Rapport signal / bruit, A pondéré > 98 dB Taux de distorsion < 1 % Alimentation 230 V/ 50 Hz Consommation 225 VA max. 495 VA max. 1100 VA max. Température fonc. 0 – 40 °C Dimensions (l × h × p) 483 × 44 × 255 mm, 1 U Poids 3,5 kg 3,8 kg 4 kg Notice d’utilisation protégée par le copyright de MONACOR
