DVD-S99 - Lecteur dvd PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Lecteur DVD
Formats supportés	DVD, DVD-R/RW, DVD+R/RW, CD, CD-R/RW, MP3, JPEG
Résolution vidéo	576p (SD)
Connectivité	Sortie HDMI, Sortie composite, Sortie audio numérique optique
Alimentation électrique	AC 220-240V, 50/60Hz
Dimensions approximatives	360 mm x 230 mm x 40 mm
Poids	1,2 kg
Fonctions principales	Lecture de DVD, CD, fonction de lecture aléatoire, répétition, menu multi-langue
Entretien et nettoyage	Utiliser un chiffon doux pour nettoyer l'extérieur, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter un professionnel pour les réparations
Sécurité	Ne pas exposer à l'humidité, éviter les chocs, débrancher lors d'un orage
Informations générales	Compatible avec la plupart des téléviseurs, idéal pour les utilisateurs recherchant un lecteur simple et efficace

FOIRE AUX QUESTIONS - DVD-S99 PANASONIC

Comment lire un DVD sur le Panasonic DVD-S99 ?

Insérez le DVD dans le lecteur avec l'étiquette vers le haut, puis appuyez sur le bouton 'Lecture'.

Pourquoi le lecteur ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez une autre prise si nécessaire.

Comment résoudre un problème de lecture saccadée ?

Assurez-vous que le DVD n'est pas rayé ou sale. Nettoyez-le avec un chiffon doux. Vous pouvez également essayer de redémarrer le lecteur.

Le lecteur ne lit pas certains DVD, que faire ?

Vérifiez que le format du DVD est compatible avec le lecteur. Le Panasonic DVD-S99 ne lit pas les DVD protégés par des droits d'auteur.

Comment connecter le lecteur à ma télévision ?

Utilisez un câble RCA (rouge, blanc, jaune) pour connecter le lecteur à la télévision. Branchez le rouge et le blanc aux entrées audio et le jaune à l'entrée vidéo.

Puis-je visionner des fichiers vidéo via USB sur le Panasonic DVD-S99 ?

Non, le Panasonic DVD-S99 ne prend pas en charge la lecture de fichiers vidéo via USB. Il lit uniquement les DVD et CD.

Comment ajuster le volume du son ?

Utilisez la télécommande de votre télévision pour régler le volume, car le lecteur DVD n'a pas de contrôle de volume intégré.

Comment réinitialiser le lecteur en cas de problème ?

Débranchez le lecteur de la prise de courant pendant environ 30 secondes, puis rebranchez-le pour le réinitialiser.

Le lecteur affiche un message d'erreur, que faire ?

Vérifiez le type de disque que vous essayez de lire. Si le message persiste, consultez le manuel d'utilisation pour plus d'informations sur le code d'erreur.

Le lecteur peut-il lire des CD audio ?

Oui, le Panasonic DVD-S99 peut lire des CD audio ainsi que des DVD vidéo.

MODE D'EMPLOI DVD-S99 PANASONIC

Merci d'avoir fait l'achat de cet appareil. Pour en tirer une performance optimale et par mesure de sécurité, veuillez lire attentivement le présent mode d'emploi avant de brancher, d'utiliser ou de régler cet appareil. Veuillez conserver ce mode d'emploi pour consultation ultérieure.

Estimado cliente

Ce lecteur fait la lecture des DVD-Viséo dont l'étiquette porte le code de zone "2" ou "ALL".

Número de región

(d) Mittellautsprecher

Differenz	Einstellung
Ca. 34 cm	1,0 ms
Ca. 68 cm	2,0 ms
Ca. 102 cm	3,0 ms
Ca. 136 cm	4,0 ms
Ca. 170 cm	5,0 ms

(d) Diffusore centrale

Ce produit peut être perturbé par les ondes des téléphones

mobiles pendant l'utilisation. Si vous constatez une telle

interférence, éloignez le téléphone mobile du produit.

Veillez à ce que la prise de courant se trouve près de

l'équipement et soit facilement accessible.

Vous devez pouvoir débrancher et rebrancher facilement la fiche

du cordon d'alimentation secteur.

Pour isoler complètement cet appareil du secteur, débranchez le

cordon d'alimentation secteur de la prise de courant.

Table des matières

Préliminaires

Accessoires....3

Disques dont la lecture est possible.... 3

ÉTAPE 1 Raccordement à un téléviseur .....4

Pour obtenir une qualité audio et vidéo supérieure

(raccordement HDMI) 4

Pour obtenir un son surround multicanal 5

ÉTAPE 2 La télécommande ....5

ÉTAPE 3 QUICK SETUP

(CONFIGURATION RAPIDE)....5

ÉTAPE 4 Commande du téléviseur .....5

Opérations

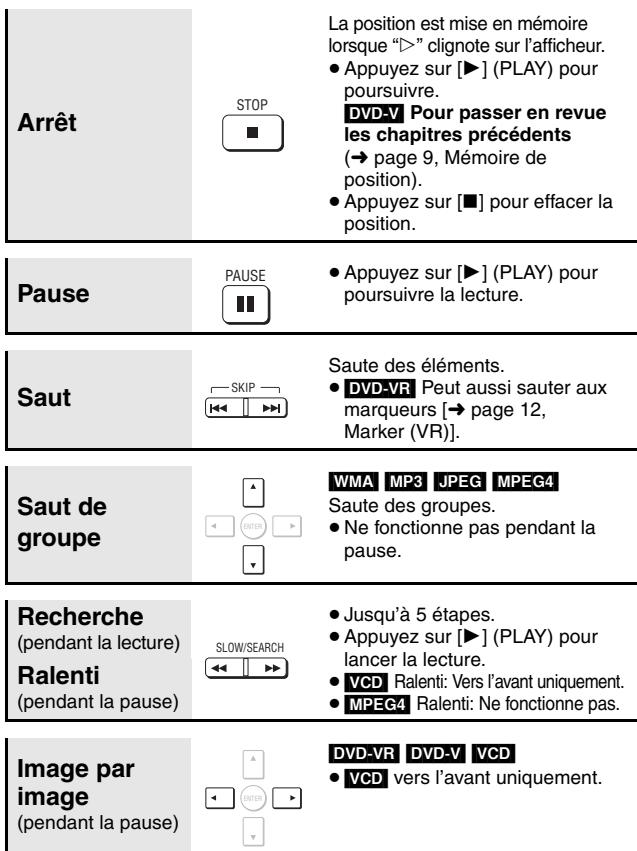

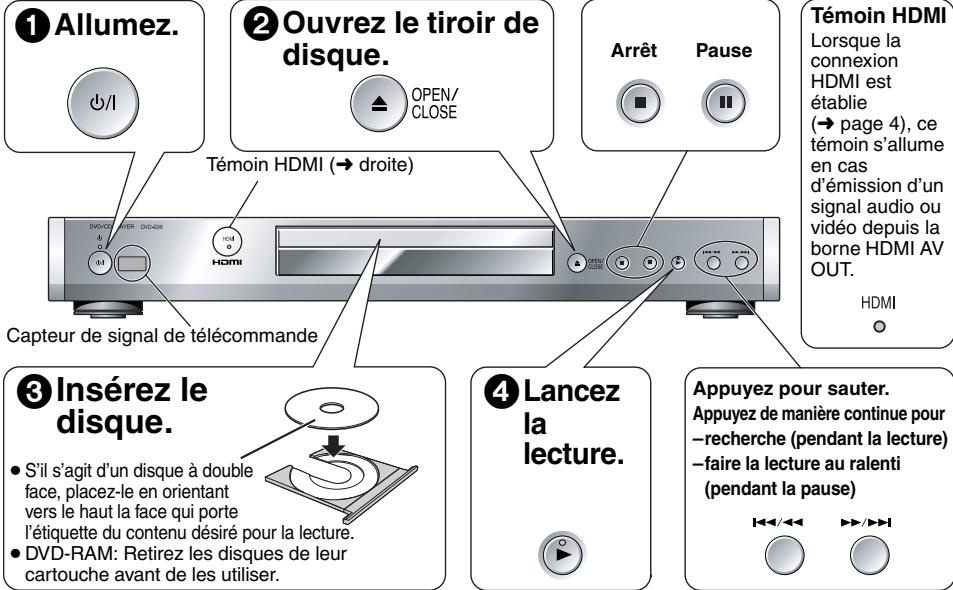

Lecture de base 6

Pour obtenir une qualité audio et vidéo supérieure ..... 7

Rappel des réglages audio/vidéo recommandés

—Optimiseur AV 7

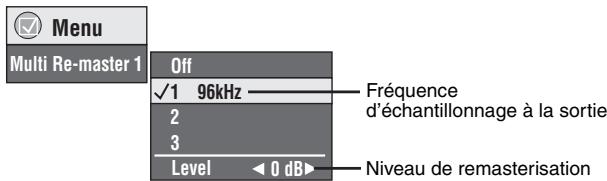

Reproduction d'une audio plus naturelle—Multi-remasterisation ... 7

Pour obtenir un son de qualité encore supérieure

-AUDIO ONLY 7

Réglage du mode d'image 7

Changement de la séquence de lecture .... 8

Lecture de tous les groupes/programmée/aléatoire 8

Fonctions pratiques .... 8

Changement de vitesse de lecture 8

Lancement de la lecture depuis un groupe sélectionné ..... 8

Relecture rapide 8

Mémoire de position 9

Changement des pistes son 9

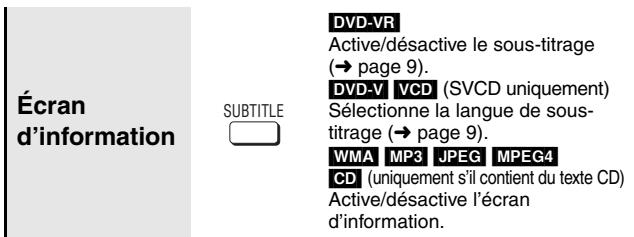

Changement du sous-titrage 9

Sélection de l'angle et rotation/avance d'image fixe ..... 9

Changement du rapport de zoom 9

Réduction du bruit des images 9

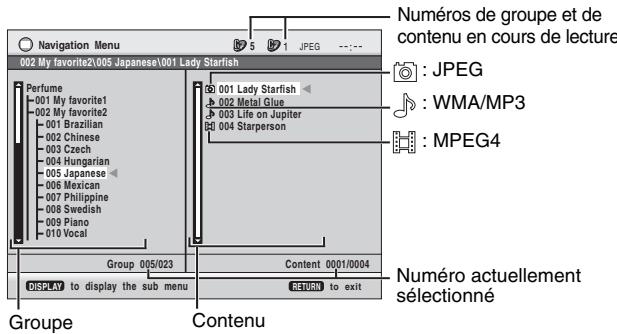

Utilisation des menus de navigation 10

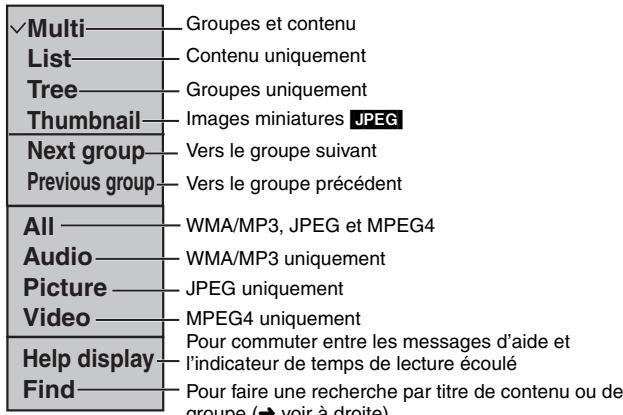

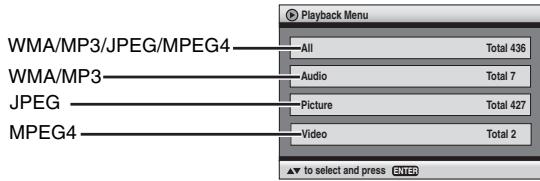

Lecture de disques de données.... 10

Lecture d'un CD....11

Lecture des disques HighMAT™ 11

Lecture des programmes/listes de lecture ..... 11

Utilisation des menus à l'écran 12

Menus principaux 12

Autres réglages (Other Settings) 12

Modification des réglages du lecteur ..... 14

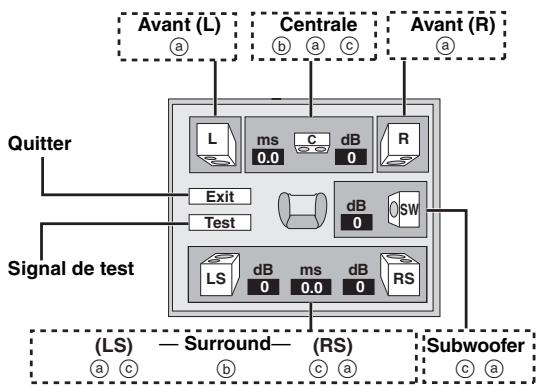

Changement du réglage des enceintes en fonction

de vos enceintes 15

Référence

Manipulation du disque 16

Consignes de sécurité .... 16

Glossaire 16

Spécifications 17

Guide de dépannage 18

Entretien 19

Index des caractéristiques principales . . . Couverture de dos

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points

de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les

produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l'environnement et la santé humaine qui pourraient survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'Union européenne

Pour en savoir plus sur l'élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union européenne

Ce symbole n'est reconnu que dans l'Union européenne.

Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Utilisez ce numéro pour demander des pièces de rechange.

(EUR7720LF0)

1 Télécommande
□ 1 Cordon d'alimentation
1 Câble audio/vidéo
□ 2 Piles de télécommande

Remarque

Ne l'utiliser qu'avec cet appareil. Ne jamais l'utiliser avec un autre appareil. De même, ne pas utiliser les cordons pour d'autres appareils.

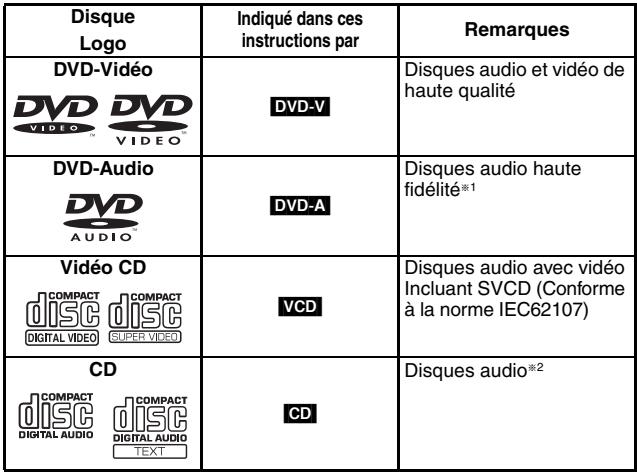

Disques dont la lecture est possible

Disques commerciaux

■ Format audio des DVD

Vous pouvez faire la lecture des disques qui portent l'un ou l'autre des symboles suivants.

*1 Certains disques DVD Audio contiennent du contenu DVD-Viséo. Pour lire du contenu DVD-Viséo, sélectionnez “Play as DVD-Video” (→ page 13, Menu autre).
^*2 Cet appareil est compatible avec HDCD ( page 16, Glossaire), mais ne prend pas en charge la fonction Peak Extend (permettant d'élargir la gamme dynamique de signaux de haut niveau). (Pendant la lecture HDCD, "HDCD" s'allume sur l'afficheur de l'appareil.)

À propos des DVD-Audio

Certains DVD-Audio multi-canal empêchent la conversion audio descendante (→ page 16, Glossaire) de tout ou partie de leur contenu, si c'est le fabricant en a décidé ainsi. Lors de la lecture de tels disques, ou de parties du disque, le signal audio ne sera pas correct (c'est-à-dire qu'une partie du signal manque, la sortie audio multi-canal est impossible à sélectionner et le signal audio est généré sur deux canaux, par exemple), à moins que le nombre d'enceintes soit identique à la spécification du canal du disque. Pour en savoir plus, consultez la pochette du disque.

Disques enregistrés (√: Disponible, ✗: Non disponible)

DisqueLogo	Enregistré sur un enregistreur de DVD, etc.		Enregistré sur un ordinateur personnel, etc.				Finalisation ^※5
	DVD-VR ^※2	DVD-V ^※3	WMA	MP3	JPEG	MPEG4
DVD-RAMDRAM4.7	√	—	×	×	√	√	Non nécessaire
DVD-RDR4.7	×	√	×	×	√	×	Nécessaire
DVD-RWDVWR	√	√	×	×	√	×	Nécessaire
DVD-R DLDVRDL	×	√	×	×	×	×	Nécessaire
+R/+RW—	×	(√) ^※4	×	×	×	×	Nécessaire
CD-R/RW ^※1 —	—	—	√	√	√	√	Nécessaire ^※6

DisqueLogo	Enregistré sur un enregistreur de DVD, etc.		Enregistré sur un ordinateur personnel, etc.				Finalisation ^※5
	DVD-VR ^※2	DVD-V ^※3	WMA	MP3	JPEG	MPEG4
DVD-RAMDRAM4.7	√	—	×	×	√	√	Non nécessaire
DVD-RDR4.7	×	√	×	×	√	×	Nécessaire
DVD-RWDVWR	√	√	×	×	√	×	Nécessaire
DVD-R DLDVRDL	×	√	×	×	×	×	Nécessaire
+R/+RW—	×	(√) ^※4	×	×	×	×	Nécessaire
CD-R/RW ^※1 —	—	—	√	√	√	√	Nécessaire ^※6

※1 Cet appareil peut lire des CD-R/RW enregistrés au format CD-DA ou Vidéo CD.
WMA MP3 JPEG Cet appareil peut également lire les disques HighMAT.
^2 Les disques enregistrés sur des enregistreurs DVD ou des caméscopes DVD, etc., à l'aide de la version 1.1 du Format d'enregistrement vidéo (une norme d'enregistrement vidéo unifiée).
^3 Les disques enregistrés sur des enregistreurs DVD ou des caméscopes DVD à l'aide du Format DVD-Vidéo.
※4 Avec les disques enregistrés à l'aide d'un autre format que le format DVD-Veridéo, certaines fonctions risquent de ne pas être disponibles.
※5 Traitement qui permet la lecture sur les appareils compatibles. Pour lire un disque qui fait apparaître la mention “Nécessaire” sur cet appareil, il est nécessaire de finaliser le disque sur l’appareil sur lequel il a été enregistré.
※6 Cela fonctionnera également en fermant la session.

- Il se peut que la lecture des disques ci-dessus ne soit pas toujours possible du fait du type de disque ou des conditions de l'enregistrement.

■ Disques dont la lecture n'est pas possible

DVD-RW version 1.0, DVD-ROM, CD-ROM, CDV, CD-G, SACD, Photo CD, DVD-RAM qui ne peuvent pas être retirés de leur cartouche, DVD-RAM de 2,6 Go et 5,2 Go et "Chaoji VCD" disponibles sur le marché, y compris les CVD, DVCD et SVCD non-conformes à la norme IEC62107.

• Évitez de placer l'appareil sur un amplificateur ou sur tout appareil qui dégage de la chaleur. La chaleur risquerait d'endommager l'appareil.
• Ne pas effectuer le raccordement via un magnétoscope. L'image risquerait de ne pas s'afficher correctement à cause de la protection contre la copie.
• Mettez tous les appareils hors tension avant d'effectuer les raccordements et consultez les modes d'emploi respectifs.
• Raccordez aux bornes de la même couleur.

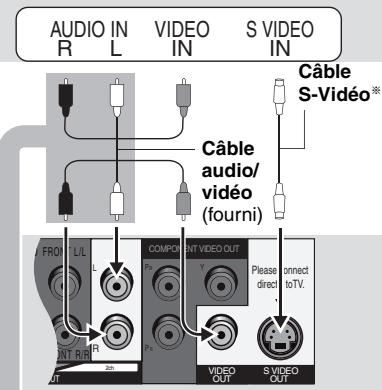

AVEC VIDEO IN ou S VIDEO IN

* Si vous utilisez cette connexion, le câble audio (fiches rouge et blanche) doit être également raccordé.

Vous pouvez raccorder le câble audio aux bornes d'entrée audio 2-canaux d'un amplificateur analogique ou d'un composant de chaîne pour obtenir un son stéréo.

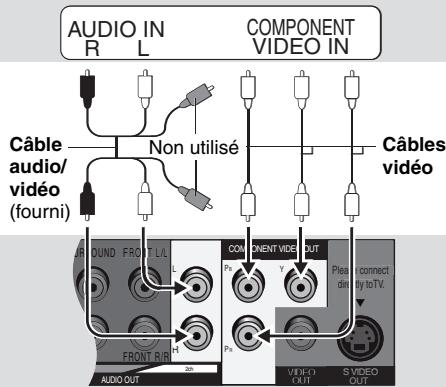

Téléviseur AVEC COMPONENT VIDEO IN

Pour utiliser le mode vidéo progressif Raccordez à un téléviseur compatible avec une sortie progressive.

① Sélectionnez “Video/YPbPr” pour les bornes à composantes dans QUICK SETUP (→ page 5).
② Réglez “HDMI Video Mode” sur “Off” (→ page 15, Onglet “HDMI”).
③ Réglez “Video Output Mode” sur “480p” ou “576p”, puis suivez les instructions qui apparaissent sur l’écran de menu (→ page 12, Menu d’image).
Les téléviseurs Panasonic dotés de connecteurs d'entrée 625 (576)/50i · 50p, 525 (480)/60i · 60p sont compatibles avec le balayage progressif.

Face arrière de l'appareil

AVEC SCART (AV) IN
SCART (AV) IN

- Si le téléviseur est compatible S-Viséo, sélectionnez "S-Video/YPbPr", ou s'il est compatible RGB, sélectionnez "RGB/No Output" pour les bornes AV dans QUICK SETUP (→ page 5).

■ Branchez le cordon d'alimentation en dernier

Vers la prise secteur

Pour obtenir une qualité audio et vidéo supérieure (raccordement HDMI) (→ page 16, Glossaire)

Par un raccordement à un téléviseur haute définition compatible HDMI, des enregistrements vidéo peuvent être convertis en, et émis comme, vidéo haute définition (720p, 1080i). Vous pouvez aussi obtenir un son surround multicanal par raccordement à un amplificateur compatible HDMI avec bornes de sortie multicanal.

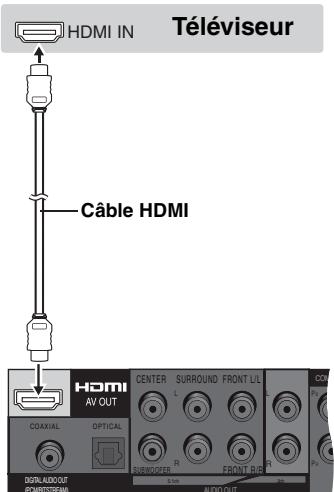

Avec un téléviseur compatible HDMI

Pour obtenir une vidéo haute définition numérique et un rendu audio de haute qualité avec un seul câble.

- Vous pouvez obtenir un son surround multicanal en raccordant un amplificateur avec autres bornes audios (→ page 5).

Face arrière de l'appareil

- Réglez “HDMI Video Mode” sur “On” et “HDMI Audio Output” sur “On” (→ page 15, Onglet “HDMI”).

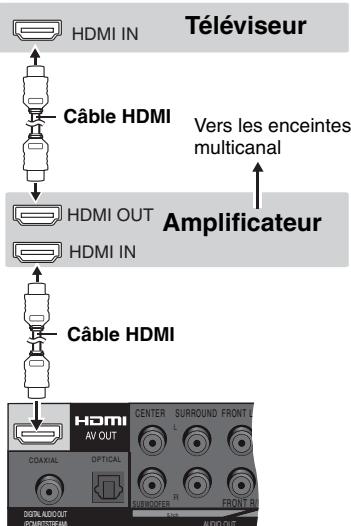

Avec un téléviseur et amplificateur compatibles HDMI

Pour obtenir un son surround multicanal numérique en plus d'une vidéo haute définition numérique.

Face arrière de l'appareil

- Réglez “HDMI Video Mode” sur “On” et “HDMI Audio Output” sur “On” (→ page 15, Onglet “HDMI”).

Avec un amplificateur compatible HDMI

Vous pouvez tout de même obtenir un son surround multicanal lorsque votre téléviseur n'est pas compatible HDMI en raccordant un amplificateur compatible HDMI.

Face arrière de l'appareil

- Réglez "HDMI Video Mode" sur "Off" et "HDMI Audio Output" sur "On" (→ page 15, Onglet "HDMI"). *Vous pouvez aussi utiliser les bornes S VIDEO et COMPONENT VIDEO.

• Pour obtenir une vidéo haute définition, raccordez à un téléviseur haute définition compatible HDMI et réglez “Video Output Mode” (→ page 12, Menu d'image).
• Cet appareil incorpore HDMI Ver 1.1 (EDID Ver 1.3, jusqu'à 512 octets). Il n'est pas compatible avec la fonction de commande HDMI (CEC).
• Si vous raccordez un appareil qui ne prend pas en charge CPPM (→ page 16, Glossaire), le son d'un DVD-Audio protégé en copie CPPM ne peut pas être émis par la borne HDMI AV OUT. Raccordez les cordons audio (L, R) du câble audio/vidéo à une borne AUDIO IN compatible HDMI.

Pour obtenir un son surround multicanal

- Sélectionnez "Off" pour "HDMI Audio Output" (→ page 15, Onglet "HDMI").

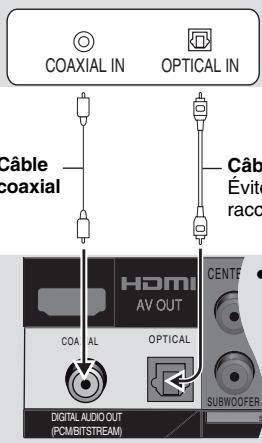

AVEC COAXIAL IN ou OPTICAL IN

Amplificateur avec décodeur intégré ou combinaison décodeur/amplificateur

• Vous ne pouvez pas utiliser des décodeurs DTS Digital Surround non adaptés aux DVD.
• Même si cette connexion est utilisée, la sortie se fera uniquement sur 2 canaux lors de la lecture d'un DVD-Audio. Pour obtenir un son surround multicanal, raccordez aux bornes AUDIO OUT 5.1 canaux (→ droite) ou aux bornes HDMI (→ page 4).

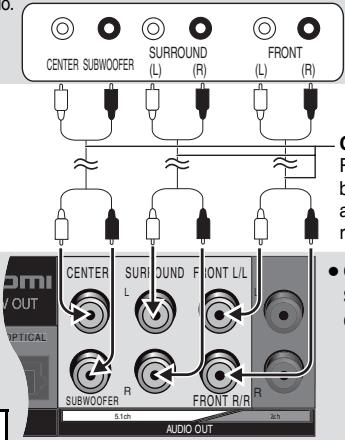

AVEC AUDIO IN 5.1 ch

Ce raccordement est recommandé pour obtenir les performances maximum du son PCM linéaire multicanal d'un DVD-Audio. Pour obtenir un son surround multicanal numérique, raccordez à un amplificateur équipé de bornes HDMI (→ page 4).

Câble audio

Raccordez les câbles aux bornes qui correspondent aux enceintes respectives raccordées.

Face arrière de l'appareil

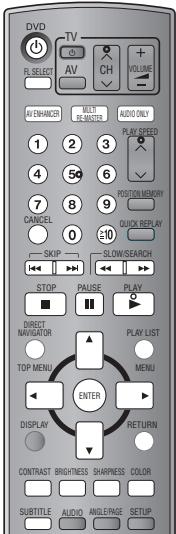

ÉTAPE 2 La télécommande

Piles

• Insérez les piles en faisant correspondre leurs pôles (+ et −) avec ceux de la télécommande.
• Ne pas utiliser de piles de type rechargeable.

Ne pas:

• utiliser ensemble des piles usées et des piles neuves.
• utiliser ensemble des piles de types différents.
• chauffer les piles ou les exposer à une flamme.
• démonter ou court-circuiter les piles.
• essayer de charger des piles alcalines ou au manganèse.
• utiliser des piles dont le revêtement a été retiré.

Une mauvaise manipulation des piles peut entraîner une fuite d'électrolyte, ce qui peut endommager les pièces avec lesquelles le liquide entre en contact et provoquer un incendie.

Retirez les piles si la télécommande doit demeurer inutilisée pour une période prolongée. Rangez-les dans un endroit frais et sombre.

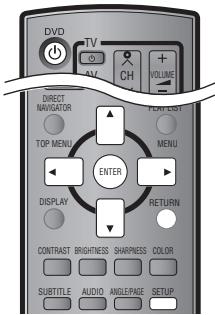

Utilisation

Pointez la télécommande vers le capteur de signal de télécommande ( page 6), en évitant les obstacles, à une distance maximale de 7 m directement en face de l'appareil.

ÉTAPE 3 QUICK SETUP (CONFIGURATION RAPIDE)

Allumez le téléviseur et sélectionnez l'entrée vidéo appropriée sur le téléviseur.

1

Allumez.

2

Affiche l'écran QUICK SETUP.

3

Suivez les instructions du message et effectuez les réglages.

4

Appuyez pour terminer QUICK SETUP.

5

Appuyez pour quitter.

Pour changer ces réglages plus tard

Sélectionnez "QUICK SETUP" (→ page 15, Onglet "Others").

ÉTAPE 4 Commande du téléviseur

(Vous pouvez utiliser la télécommande de cet appareil pour faire fonctionner votre téléviseur.)

Pointez la télécommande vers le téléviseur

Tout en appuyant sur [💡 TV], saisissez le code au moyen des touches numériques.

ex.: 01: [0] → [1]

Commande du téléviseur

Fabricant et numéro de code

Panasonic 01, 02, 03, 04, 45		FERGUSON 10		METZ 28, 31		PYE 05, 06		SHARP 18
AIWA 35		GOLDSTAR/LG 31		MITSUBISHI 06, 19, 20		RADIOLA 05, 06		SIEMENS 09
AKAI 27, 30		GOODMANS 05, 06, 31		MIVAR 24		SABA 10		SINUDYNE 05, 06, 33
BLAUPUNKT 09		GRUNDIG 09		NEC 36		SALORA 26		SONY 08
BRANDT 10, 15		HITACHI 22, 23, 31, 40, 41, 42		NOKIA 25, 26, 27		SAMSUNG 31, 32, 43		TELEFUNKEN 10, 11, 12, 13, 14
BUSH 05, 06		INNO HIT 34		NORDMENDE 10		SANSUI 05, 31, 33		THOMSON 10, 15, 44
CURTIS 31		IRRADIO 30		ORION 37		SANYO 21		TOSHIBA 16
DESMET 05, 31, 33		ITT 25		PHILIPS 05, 06		SBR 06		WHITE WESTINGHOUSE 05, 06
DUAL 05, 06		JVC 17, 39		PHONOLA 31, 33		SCHNEIDER 05, 06, 29, 30, 31
ELEMIS 31		LOEWE 07		PIONEER 38		SELECO 06, 25

Faites un essai en allumant le téléviseur et en changeant de chaînes. Répétez la procédure jusqu'à ce que vous trouviez le code qui permet une utilisation correcte.

- Si la marque de votre téléviseur n'est pas indiquée ou si le code pour votre téléviseur ne permet pas de commander le téléviseur, cette télécommande n'est pas compatible avec votre téléviseur.

OPEN/CLOSE

Arrêt

Pause

③ Insérez le disque.

• S'il s'agit d'un disque à double face, placez-le en orientant vers le haut la face qui porte l'étiquette du contenu désiré p
• DVD-RAM: Retirez les disques de leur cartouche avant de les utiliser.

4 Lancez la lecture.

Appuyez pour sauter. Appuyez de manière continue pour -recherche (pendant la lecture) -faire la lecture au ralenti (pendant la pause)

◀◀/◀◀

▶▶/▶▶▶

Remarque

• LES DISQUES CONTINUENT DE TOURNER PENDANT QUE LES MENUS S'AFFICHENT. Une fois l'utilisation terminée, appuyez sur [■] pour préserver le moteur de l'appareil et l'écran du téléviseur.
• “D.MIX” sur l'afficheur indique qu'une piste son à trois canaux ou plus peut être convertie par abaissement de fréquence sur deux canaux (→ page 16, Glossaire).
• Le nombre total de titres peut ne pas s'afficher correctement sur les +R/+RW.

En cas de problème, référez-vous au guide de dépannage ( page 18, 19).

Menu de disque		DVD-A DVD-V Affiche le menu supérieur d'un disque. DVD-VR Lit les programmes (→ page 11). WMA MP3 JPEG MPEG4 Lance la lecture de disques de données (→ page 10).
	DIRECT NAVIGATOR TOP MENU
	PLAY LIST MENU	DVD-V Affiche un menu de disque. DVD-VR Lit une liste de lecture (→ page 11). WMA MP3 JPEG MPEG4 Lance la lecture de disques de données (→ page 10).

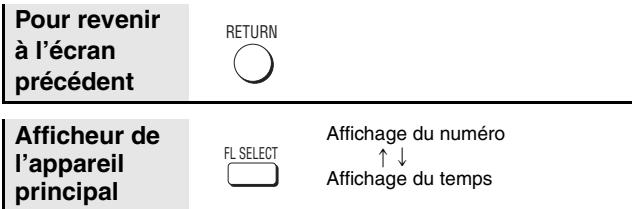

	RETURN O	VCD avec commande de lecture Affiche un menu de disque.

■ Commutateur attente/marche (↓/I)

Appuyez pour commuter l'appareil du mode de marche au mode d'attente et vice versa. L'appareil consomme quand même une petite quantité d'énergie en mode d'attente.

Témoin attente/marche (⏻)

Lorsque l'appareil est branché sur le secteur, ce témoin s'allume en mode d'attente et s'éteint en mode de marche.

AV ENHANCER

Rappel des réglages audio/vidéo recommandés—Optimiseur AV

Appuyez sur [AV ENHANCER] pour sélectionner “Auto”, “User1”, “User2” ou “User3”.

Off: Annulé Auto: Les meilleurs réglages audio et vidéo sont configurés. User1*: Approprié pour un vidéo (DVD-V) (préréglage d'usine). User2*: Approprié pour audio (préréglage d'usine). User3*: Approprié pour un vidéo (DVD-VR) (préréglage d'usine). *Vous pouvez modifier les réglages pour User1–3 selon vos préférences (→ page 13, "AV Enhancer" dans Menu autre).

Lorsque l'optimiseur AV (Auto) est activé, il n'est pas possible de modifier les réglages individuels indiqués ci-dessous.

Réglages audio:

Multi-remasterisation ( ci-dessous),

Advanced Surround/Dialogue Enhancer ( page 13)

Réglages vidéo:

Picture Mode ( page 12),

Gamma/Depth Enhancer ( page 12)

MPEG DNR/3D-NR (→ page 9, Réduction du bruit des images)

Reproduction d'une audio plus naturelle—Multi-remasterisation

DVD-VR DVD-V (Disques enregistrés à 48 kHz uniquement)

DVD-A (Disques enregistrés à 44,1 kHz et 48 kHz uniquement)

VCD CD

• Pendant la sortie multicanal de ces disques, cette fonction reproduit les fréquences perdues lors de l'enregistrement pour vous donner un son plus proche de l'original.
• Pendant la sortie 2 canaux de ces disques, cette fonction vous donne un son plus naturel en ajoutant des signaux de fréquence supérieure non enregistrés sur le disque, en reproduisant un DVD-Vidéo enregistré à 48 kHz en 96 kHz par exemple. (→ page 16, “Fréquence d’échantillonnage” dans Glossaire)

WMA MP3 (L'enregistrement du disque est autre que 8 kHz, 16 kHz, 32 kHz) Cette fonction reproduit les fréquences supérieures perdues pendant l'enregistrement pour vous donner un son plus proche de l'original.

Appuyez sur [MULTI RE-MASTER] pour sélectionner “1”, “2” ou “3”.

Réglage	DVD-A DVD-V CD (LPCM/PPCM)Type de musique	Autres disquesNiveau d'effet
1	Rythme rapide (par ex., musique populaire ou rock)	Léger
2	Rythmes divers (par ex., le jazz)	Moyen
3	Rythmes lents (par ex., la musique classique)	Puissant
Off	Désactivé	Désactivé

Réglage du niveau de remasterisation DVD-A DVD-V CD (LPCM/PPCM)

Appuyez sur [◀▶] pour régler le niveau (−6 à +6 dB).

- Il est possible que cette fonction soit inopérante lors d'un raccordement aux bornes DIGITAL AUDIO OUT ou HDMI AV OUT.

Il est possible que l'optimiseur AV et la multi-remasterisation ne fonctionnent pas selon l'enregistrement des disques.

AUDIO ONLY

Pour obtenir un son de qualité encore supérieure—AUDIO ONLY

Vous pouvez obtenir un rendu audio supérieur en arrêtant la sortie vidéo.

Pendant la lecture

Appuyez sur [AUDIO ONLY].

• La fonction AUDIO ONLY est annulée si vous appuyez de nouveau sur [AUDIO ONLY] ou mettez l'appareil en veille.
• Il peut y avoir sortie vers l'écran lorsque:

– le disque est arrêté.
– des opérations, comme une recherche, sont effectuées.
- l'affichage sur écran ou l'écran de menu apparaît.
- L'audio et la vidéo ne seront pas sorties de la borne HDMI AV OUT pendant que cette fonction est activée.

CONTRAST	BRIGHTNESS	SHARPNESS	COLOR

Contrast

Augmente le contraste entre les parties claires et sombres de l'image.

1. Appuyez sur [CONTRAST].

1. Appuyez sur [◀▶] pour régler (−7 à +7).

Brightness

Rend l'image plus claire.

1. Appuyez sur [BRIGHTNESS].
2. Appuyez sur [◀▶] pour régler (0 à +15).

Sharpness

Ajuste la netteté des bords des lignes horizontales.

1. Appuyez sur [SHARPNESS].
2. Appuyez sur [◀▶] pour régler (−7 à +7).

Colour

Ajuste les nuances des couleurs de l'image.

1. Appuyez sur [COLOR].
2. Appuyez sur [◀▶] pour régler (−7 à +7).

PLAY MODE

Lecture de tous les groupes/programmée/aléatoire

DVD-A DVD-V VCD CD WMA MP3 JPEG MPEG4

En mode d'arrêt, appuyez sur [PLAY MODE].

À chaque pression sur la touche:

Tous les groupes (DVD-A) → Programmée → Aléatoire ↑————Désactivé (Normal)←

- Désactivez la lecture des disques HighMAT pour pouvoir utiliser le mode de lecture aléatoire ou de lecture programmée. Sélectionnez “Play as Data Disc” (→ page 13, Menu autre).

■ Lecture de tous les groupes Appuyez sur [▶] (PLAY).

■ Lecture programmée (jusqu'à 32 éléments)

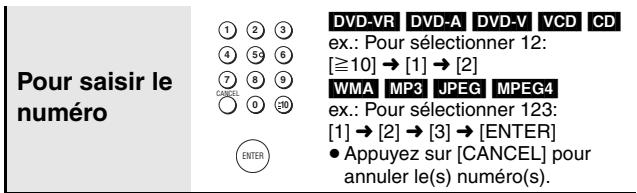

1 Appuyez sur les touches numériques pour sélectionner les éléments (→ page 6, Pour saisir le numéro).

Répétez la procédure pour programmer d'autres éléments.

2 Appuyez sur [▶] (PLAY).

ex.: DVD-V

Sélection de tous les éléments (sur le disque ou dans le titre ou groupe)

Appuyez sur [ENTER] et [▲ ▼] pour sélectionner “ALL”, puis appuyez à nouveau sur [ENTER] pour valider.

Modification du programme

Appuyez sur [▲ ▼] pour sélectionner un élément.
—Pour modifier un élément, répétez l'étape 1.
-Pour effacer un élément, appuyez sur [CANCEL] (ou sélectionnez "Clear" puis appuyez sur [ENTER]).
- Appuyez sur [ANGLE/PAGE] pour sauter page par page.

Effacement du programme entier

Sélectionnez “Clear all”, puis appuyez sur [ENTER]. Le programme entier est également effacé si vous éteignez l'appareil ou ouvrez le tiroir de disque.

■ Lecture aléatoire

1 (DVD-A DVD-V WMA MP3 JPEG MPEG4)

Appuyez sur les touches numériques pour sélectionner un groupe ou un titre (→ page 6, Pour saisir le numéro).

2 Appuyez sur [▶] (PLAY).

ex.: DVD-V

Pour quitter le mode de lecture de tous les groupes, de lecture programmée ou de lecture aléatoire

Appuyez sur [PLAY MODE] plusieurs fois en mode d'arrêt.

Changement de vitesse de lecture

DVD-VR DVD-V

Appuyez sur [∧, PLAY SPEED] ou [∨, PLAY SPEED].

-de ×0,6 à ×1,4 (par unités de 0,1)

ex.: DVD-VR

DVD-VR

×0.9 ▶

• Appuyez sur [▶] (PLAY) pour revenir à la lecture normale.
• Après le changement de vitesse

– La Multi-remasterisation (→ page 7) et le son Advanced Surround (→ page 13, Menu audio) ne fonctionnent pas.
– La sortie audio commute sur 2 canaux (La sortie numérique passe sur PCM.).
– La fréquence d'échantillonnage de 96 kHz est convertie à 48 kHz.

- Il est possible que cette fonction soit inopérante selon l'enregistrement des disques.

GROUP

Lancement de la lecture depuis un groupe sélectionné

DVD-A WMA MP3 JPEG MPEG4

Le dossier des disques WMA/MP3, JPEG et MPEG4 est traité comme un "Group".

En mode d'arrêt

1 Appuyez sur [GROUP].
2 Appuyez sur [▲ ▼] ou sur les touches numériques pour sélectionner un groupe et appuyez sur [ENTER].

Menu

Group Search ◆1

DVD-A Pour lire tous les groupes (→ gauche, Lecture de tous les groupes)

QUICK REPLAY

Relecture rapide

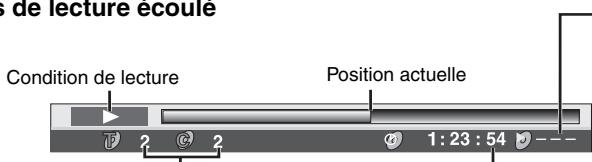

(Uniquement lorsque le temps de lecture écoulé peut s'afficher)

DVD-A DVD-VR DVD-V WMA MP3 VCD CD

Appuyez sur [QUICK REPLAY] pour faire un saut de quelques secondes vers l'arrière.

• Il est possible que cette fonction soit inopérante selon l'enregistrement des disques.
• Cela ne fonctionne pas avec +R/+RW.

Mémoire de position

(Uniquement lorsque le temps de lecture écoulé peut s'afficher JPEG: Fonctionne avec tout contenu JPEG.)

Cette position demeure en mémoire même après la mise hors tension de l'appareil ou le changement de disque.

Appuyez sur [POSITION MEMORY].

• Jusqu'à 5 disques.
• Lorsque le sixième disque est mis en mémoire, la position la plus ancienne est remplacée.
• Il peut ne pas toujours être possible de mémoriser des parties d'un disque.

Lorsque vous mettez l'appareil sous tension ou insérez un disque, "▷" clignote sur l'afficheur.

Appuyez sur [▶] (PLAY) pour lancer la lecture depuis cette position.

(À ce point, la mémoire est effacée.)

Pour passer en revue les chapitres précédents DVD-V (Dans un titre uniquement)

Appuyez sur [▶] (PLAY) pendant que le message suivant est affiché.

N'appuyez pas sur [▶] (PLAY) si vous désirez annuler la revue.

Pour annuler

Appuyez sur [■] pendant que “▷” clignote.

Changement des pistes son

DVD-A DVD-V (avec pistes son multiples) DVD-VR VCD

Appuyez plusieurs fois sur [AUDIO] pour sélectionner la piste son.

DVD-VR VCD

Vous pouvez utiliser cette touche pour sélectionner "L", "R" ou "LR".

DVD-V (disques karaoké)

Appuyez sur [◀▶] pour sélectionner “On” ou “Off” pour les voix. Pour plus de détails, veuillez lire les instructions qui accompagnent le disque.

Type de signal et données

LPCM/PPCM/☐ Digital/DTS/MPEG: Type de signal kHz (Fréquence d'échantillonnage)/bit/ch (Nombre de canaux)

Exemple: 3/2 1ch

.1: Effet basse fréquence (ne s'affiche pas s'il n'y a aucun signal)
0: Pas de surround
1: Surround mono
2: Surround stéréo (gauche/droite)
1: Central
2: Avant gauche+Avant droit
3: Avant gauche+Avant droit+Central

Changement du sous-titrage

DVD-V (avec sous-titrage) VCD (SVCD uniquement)

Appuyez plusieurs fois sur [SUBTITLE] pour sélectionner la langue de sous-titrage.

Pour effacer/afficher les sous-titres

Appuyez sur [◀▶] pour sélectionner “On” ou “Off”.

- Sur les disques +R/+RW, un numéro de sous-titres peut apparaître pour des sous-titres qui ne sont pas affichés.

DVD-VR (Activation/désactivation uniquement avec des disques qui contiennent des informations d'activation/désactivation du sous-titrage)

Appuyez sur [SUBTITLE] pour sélectionner "On" ou "Off".

- Il n'est pas possible d'enregistrer des informations d'activation/désactivation du sous-titrage au moyen d'enregistreurs DVD Panasonic.

ANGLE/PAGE Sélection de l'angle et rotation/avance d'image fixe

Appuyez plusieurs fois sur [ANGLE/PAGE] pour sélectionner l'angle ou faire tourner/avancer l'image fixe.

DVD-V (avec angles multiples)—Sélection de l'angle

DVD-A –Avance d'image fixe

JPEG –Rotation d'image fixe

JPEG La rotation d'image fixe est annulée lorsque vous ouvrez le tiroir de disque ou mettez l'appareil en veille.

ZOOM Changement du rapport de zoom

DVD-VR DVD-V VCD MPEG4

Cette fonction agrandit l'image Letterbox pour qu'elle remplisse l'écran.

Appuyez sur [ZOOM] plusieurs fois pour sélectionner le rapport de format (Just Fit Zoom).

DVD-VR DVD-V VCD

Auto → 4:3 Standard → European Vista → 16:9 Standard

↑ ↓

- Selon les disques, la taille d'image présélectionnée peut ne pas s'afficher.

MPEG4

Standard → Original

-de ×1,00 à ×1,60 (par unités de 0,01)

- Appuyez de manière continue pour changer le rapport en unités de 0,05.

-de ×1,60 à ×2,00 (par unités de 0,02)

- Appuyez de manière continue pour changer le rapport en unités de 0,1.

MPEG4 uniquement

-de ×2,00 à ×4,00 (par unités de 0,05)

• Appuyez de manière continue pour changer le rapport en unités de 0,25.
• Il peut être impossible d'atteindre un zoom ×4,00, suivant le téléviseur raccordé et ses réglages.

Réduction du bruit des images

MPEG DNR: Lisse le bruit de bloc et réduit les taches qui apparaissent autour des sections contrastantes de l'image.

3D-NR: Réduit le bruit d'ensemble.

1 Appuyez sur [DNR] pour sélectionner l'élément.
2 Appuyez sur [◀▶] pour régler (MPEG DNR: 0 à +3, 3D-NR: 0 à +4).

Lecture de disques de données WMA MP3 JPEG MPEG4

Sélectionnez "Play as Data Disc" ( page 13, Menu autre) dans les cas suivants:

• Pour jouer des disques HighMAT sans utiliser la fonction HighMAT
• Pour jouer des données JPEG ou MPEG4 sur des DVD-RAM qui contiennent à la fois DVD-VR et un autre format (par exe. JPEG)
• Pour jouer des données JPEG sur des DVD-RW qui contiennent à la fois JPEG et DVD-VR

Lecture des éléments dans l'ordre (Playback Menu)

Pendant que le menu s'affiche

Appuyez sur [▲ ▼] pour sélectionner “All”, “Audio”, “Picture” ou “Video” et appuyez sur [ENTER].

- Pour afficher/quitter l'écran Appuyez sur [TOP MENU].

Lecture depuis l'élément sélectionné (Navigation Menu)

1 Appuyez sur [MENU].
2 Appuyez sur [▲▼◀▶] pour sélectionner le groupe et appuyez sur [ENTER].
3 • Pour faire la lecture du contenu du groupe dans l'ordre Appuyez sur [ENTER].
- Pour lancer la lecture depuis le contenu sélectionné Appuyez sur [▲▼◀▶] pour sélectionner et appuyez sur [ENTER].

• Appuyez sur [ANGLE/PAGE] pour sauter page par page.
• Pour faire l'écoute WMA/MP3 tout en affichant une image JPEG à l'écran Sélectionnez tout d'abord un fichier JPEG, puis sélectionnez WMA/MP3. (Cela ne fonctionne pas dans l'ordre inverse.)
• Pour quitter l'écran Appuyez sur [MENU].

■ Utilisation du sous-menu

1 Appuyez sur [MENU].
2 Appuyez sur [DISPLAY].
3 Appuyez sur [▲ ▼] pour sélectionner un élément et appuyez sur [ENTER].

■ Recherche par titre de contenu ou de groupe

1 Appuyez sur [MENU].

- Appuyez sur [◀▶] pour mettre en surbrillance un titre de groupe pour lancer une recherche sur le groupe, ou un titre de contenu pour lancer une recherche sur le contenu.

2 Appuyez sur [DISPLAY].

3 Appuyez sur [▲ ▼] pour sélectionner "Find", puis appuyez sur [ENTER].

4 Appuyez sur [▲ ▼] pour sélectionner un caractère et appuyez sur [ENTER].

• Répétez pour saisir un autre caractère.
• La recherche s'applique également aux minuscules.
• Appuyez sur [◀◀▶▶] pour sauter entre A, E, I, O et U.
• Appuyez sur [◀] pour effacer un caractère.
• Effacez l'astérisque (*) pour rechercher les titres commençant par ce caractère.

5 Appuyez sur [▶] pour sélectionner "Find", puis appuyez sur [ENTER].

L'écran de résultat de recherche apparaît.

6 Appuyez sur [▲ ▼] pour sélectionner le contenu ou le groupe et appuyez sur [ENTER].

Lecture d'un CD CD

Les titres apparaissent avec la lecture du texte CD.

1 Appuyez sur [MENU].
2 Appuyez sur [▲ ▼] pour sélectionner la plage, puis appuyez sur [ENTER].
- Appuyez sur [ANGLE/PAGE] pour sauter page par page.

ex.: Texte CD

- Pour quitter l'écran

Appuyez sur [MENU].

TOP MENU

MENU

Lecture des disques HighMATTMWMA MP3 JPEG

Pendant que le menu s'affiche

Appuyez sur [▲▼◀▶] pour sélectionner, puis appuyez sur [ENTER].

Menu: Pour accéder au menu suivant de listes de lecture ou à un autre menu

Liste de lecture: la lecture commence

• Pour retourner à l'écran de menu
  Appuyez sur [TOP MENU] puis appuyez plusieurs fois sur [RETURN].
• Pour changer l'image d'arrière-plan du menu

Appuyez sur [DISPLAY].

L'image d'arrière-plan est remplacée par celle qui se trouve sur le disque.
- Pour afficher/quitter l'écran

Appuyez sur [TOP MENU].

Sélection à partir de la liste

Pendant la lecture

1 Appuyez sur [MENU].
2 Appuyez sur [◀] puis sur [▲ ▼] pour commuter entre les listes “Playlist”, “Group” et “Content”.
3 Appuyez sur [▶] puis sur [▲ ▼] pour sélectionner un élément, puis appuyez sur [ENTER].

- Appuyez sur [ANGLE/PAGE] pour sauter page par page.

- Pour quitter l'écran

Appuyez sur [MENU].

Conseils pour créer des disques WMA/MP3/JPEG et MPEG4 (Pour CD-R/CD-RW)

• Les disques doivent être conformes à la norme ISO9660, niveau 1 ou 2 (sauf pour les formats étendus).
• Cet appareil prend en charge la multisession, mais la lecture met plus de temps à commencer lorsqu'il y a un grand nombre de sessions. Pour éviter cela, limitez le plus possible le nombre de sessions.
• Lorsqu'il y a plus de 8 groupes, le huitième groupe et les suivants seront affichés sur une ligne verticale sur l'écran de menu.
• Il peut y avoir des différences dans l'ordre d'affichage sur l'écran de menu et l'écran de l'ordinateur.
• Cet appareil ne peut pas faire la lecture de fichiers enregistrés au moyen d'une écriture par paquets.

Pour nommer les dossiers et fichiers (Les fichiers sont traités comme du contenu et les dossiers comme des groupes sur cet appareil.)

Au moment de l'enregistrement, préfixez les noms de dossiers et de fichiers. Pour cela, utilisez des nombres qui comportent un nombre égal de chiffres et faites-le dans l'ordre où vous voulez les écouter (cela peut parfois ne pas fonctionner).

Les fichiers doivent avoir l'extension:

".WMA" ou ".wma"

".MP3" ou ".mp3"

".JPG", ".jpg", ".JPEG" ou ".jpeg"

".ASF" ou ".asf"

ex.: MP3
racine

Lecture des programmes/

listes de lecture DVD-VR

• Des titres n'apparaissent que si vous en avez saisi.
• Il n'est pas possible d'éditer des listes de lecture et des titres.

Lecture des programmes

1 Appuyez sur [DIRECT NAVIGATOR].

2 Appuyez sur [▲ ▼] ou sur les touches numériques pour sélectionner le programme.

• Appuyez sur [ANGLE/PAGE] pour sauter page par page.
• Pour sélectionner un numéro à 2 chiffres ex.: 23: [≥10] → [2] → [3]
• Appuyez sur [ANGLE/PAGE] pour sauter page par page.
• Pour sélectionner un numéro à 2 chiffres ex.: 23: [≥10] → [2] → [3]

3 Appuyez sur [ENTER].

- Appuyez sur [▶] pour afficher le contenu du programme.

Lecture d'une liste de lecture

(Uniquement si le disque contient une liste de lecture)

1 Appuyez sur [PLAY LIST].

2 Appuyez sur [▲ ▼] ou sur les touches numériques pour sélectionner la liste de lecture.

• Appuyez sur [ANGLE/PAGE] pour sauter page par page.
• Pour sélectionner un numéro à 2 chiffres

$$ \text { ex.: } 2 3: [ \geq 1 0 ] \rightarrow [ 2 ] \rightarrow [ 3 ] $$

3 Appuyez sur [ENTER].

1 Effectuez les étapes 1–2 (→ ci-dessus, Lecture d'une liste de lecture).
2 Appuyez sur [▶].
3 Appuyez sur [▲ ▼] pour sélectionner “Scene List” et appuyez sur [ENTER].
- Sélectionnez “Contents” pour afficher le contenu du programme.
4 Appuyez sur [▲▼◀▶] pour sélectionner une scène et appuyez sur [ENTER].

WMA

• La lecture des fichiers WMA protégés contre la copie n'est pas possible.
• Cet appareil n'est pas compatible avec Multiple Bit Rate (MBR) (débit binaire multiple).

MP3

• Cet appareil ne prend pas en charge les balises ID3.
• Taux d'échantillonnage pris en charge: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 et 48 kHz

JPEG

• Pour pouvoir faire la lecture des fichiers JPEG sur cet appareil:
• Ils doivent avoir été pris sur un appareil photo numérique conforme à la norme DCF (Design rule for Camera File system) Version 1.0. Certains appareils photo numériques ont des fonctions non prises en charge par la norme DCF Version 1.0, telles que le pivotement automatique de l'image, qui peuvent empêcher l'affichage de l'image.
• Les fichiers ne doivent en aucune façon être modifiés, ni sauvegardés sous un nom différent.

- Cet appareil ne peut pas afficher les images en mouvement, les fichiers MOTION JPEG et autres fichiers de format similaire, les images fixes de format autre que JPEG (par ex., TIFF), tout comme il ne peut pas faire la lecture des images avec accompagnement audio.

MPEG4

- Avec cet appareil, vous pouvez lire des données MPEG4 [conformes aux spécifications SD VIDEO (norme ASF)/MPEG4 (Profil simple) du système vidéo/audio G.726], enregistrées avec les caméscopes SD multi ou des enregistreurs DVD Panasonic.

1

Appuyez une fois. (Lors de deux pressions, l'indicateur de temps de lecture écoulé apparaît. → ci-dessous)

2

Sélectionner

3

Effectuez les réglages.

4

Appuyez pour quitter.

■ Indicateur de temps de lecture écoulé

Numéro de lecture actuel
Temps de lecture écoulé/Temps restant
Appuyez sur [▲ ▼] pour changer l'affichage.
(Indique uniquement le temps de lecture écoulé pour WMA, MP3 et SVCD.)

Les éléments affichés dépendent des raccordements et du disque utilisés.

Menus principaux

Program/Group Title/Chapter Track/Playlist Content		Pour lancer la lecture depuis un élément spécifique
Time	Pour faire un saut croissant ou décroissant (Time Slip pour lecture uniquement) (Sauf + R/+ RW)1. Appuyez deux fois sur [ENTER] pour afficher l'indicateur de Time Slip.2. Appuyez sur [▲▼] pour sélectionner l'heure et appuyez sur [ENTER].● Appuyez de manière continue sur [▲▼] pour modifier plus vite.Pour lancer la lecture depuis un temps spécifique (Time Search) (Sauf + R/+ RW)Pour modifier l'affichage du temps restant/écoulé
Video	Pour afficher le nombre de pixels

Audio	(→ page 9, Changement des pistes son)
	Pour afficher le débit binaire actuel ou la fréquence d'échantillonnage
Still Picture	Pour changer d'image fixe
Thumbnail	Pour afficher des images miniatures
Subtitle	(→ page 9, Changement du sous-titrage)
Marker (VR)	Pour accéder à un marqueur inséré avec un enregistreur DVD
Angle	(→ page 9, Sélection de l'angle et rotation/avance d'image fixe)
Rotate Picture
Slideshow	Pour activer/désactiver le diaporamaPour modifier l'intervalle entre les images du diaporama (0–30 sec)
Other Settings	(→ ci-dessous)

Autres réglages (Other Settings)

Play Speed (→ page 8, Changement de vitesse de lecture)
■ Menu de lecture(Uniquement lorsque le temps de lecture écoulé peut s'afficherJPEG: Les fonctions de répétition et de marqueur peuvent être utilisées.)
Repeat	Sélectionnez un élément à répéter.
A-B Repeat	Pour répéter une section spécifiéeAppuyez sur [ENTER] aux points de début et de fin.Appuyez à nouveau sur [ENTER] pour annuler.•DVD-VR(partie image fixe): Ne fonctionne pas
Marker SaufDVD-VR	Pour marquer jusqu'à 5 positions pour une relectureAppuyez sur [ENTER]. (L'appareil est alors prêt pour l'insertion des marqueurs.)Pour marquer une position:[ENTER](au point désiré)Pour marquer une autre position:[◀▶] pour sélectionner “*” → [ENTER]Pour rappeler un marqueur:[◀▶] → [ENTER]Pour effacer un marqueur:[◀▶] → [CANCEL]• Cette fonction est inopérante pendant la lecture programmée ou la lecture aléatoire.• Les marqueurs que vous ajoutez sont effacés lorsque vous ouvrez le tiroir de disque ou commutez l'appareil en mode d'attente.

■ Menu d'image

Picture Mode	NormalCinema1:Adoucit l'image et fait ressortir les détails dans les scènes sombres.Cinema2:Rend l'image plus nette et fait ressortir les détails dans les scènes sombres lakes
	AnimationDynamicUser (Appuyez sur [ENTER] pour sélectionner “Picture Adjustment”) (→ ci-dessous)
	Picture AdjustmentContrast/Brightness/Sharpness/Colour (→ page 7, Réglage du mode d'image)Gamma (Règle la luminosité des parties sombres.)Depth EnhancerRéduit le bruit brut à l'arrière-plan, pour créer une plus grande sensation de profondeur.MPEG DNR/3D-NR (→ page 9, Réduction du bruit des images)

Video Output Mode	Avec une connexion HDMI (Lorsque “HDMI Video Mode” est réglé sur “On”) (→ page 15, Onglet “HDMI”)Les enregistrements vidéo seront convertis en, et sortis comme, vidéo haute définition. La qualité d'image variera selon les appareils raccordés. Choisissez la qualité d'image selon vos préférences.480p (progressif) 576p (progressif)720p (progressif) 1080i (entrelacé)● “*” s'affiche à côté des sorties vidéo possibles avec les appareils raccordés. La sélection d'un élément sans “*” peut entraîner une déformation de l'image. Si l'image est déformée, appuyez de manière continue sur [CANCEL] jusqu'à ce que l'image soit affichée correctement. Le réglage reviendra à “480p” ou “576p”.● La sortie de la borne COMPONENT VIDEO OUT sera 480i ou 576i.Avec un raccordement HDMI (Lorsque “HDMI Video Mode” est réglé sur “Off”) (→ page 15, Onglet “HDMI”) ou d'autres raccordements480p (progressif) 576p (progressif)480i (entrelacé) 576i (entrelacé)Lorsque vous sélectionnez “480p” ou “576p” et qu'un écran de confirmation apparaît, sélectionnez “Yes” uniquement si l'appareil est raccordé à un téléviseur compatible avec la sortie progressive.
Transfer Mode	Si vous avez choisi “480p”, “576p”, “720p” ou “1080i” (→ ci-dessus), sélectionnez la méthode de conversion pour la sortie vidéo qui correspond au type de support.Lorsque le signal de sortie est PALAuto: Détecte un contenu de film 25 trames par seconde et le convertit de manière appropriée.Video: Sélectionnez ce réglage lorsque Auto est utilisé et que le contenu vidéo est déformé.Lorsque le signal de sortie est NTSCAuto1 (normal): Détecte un contenu de film 24 trames par seconde et le convertit de manière appropriée.Auto2: Compatible avec un contenu de film de 30 trames par seconde en plus d'un contenu de film de 24 trames par seconde.Video: Sélectionnez ce réglage lorsque Auto1 et Auto2 est utilisé et que le contenu vidéo est déformé.
HDMI Colour Space	Avec une connexion HDMI (Lorsque “HDMI Video Mode” est réglé sur “On”) (→ page 15, Onglet “HDMI”)La qualité d'image variera selon les appareils raccordés. Choisissez la qualité d'image selon vos préférences. Si un des éléments ci-dessous n'est pas possible avec les appareils raccordés, il n'est pas affiché.RGB YCbCr (4:4:4) YCbCr (4:2:2)● “HDMI RGB Range” (→ page 15, Onglet “HDMI”) est disponible lorsque “RGB” est sélectionné.

■ Menu audio

Advanced Surround	DVD-VR DVD-V VCD (2 canaux ou plus)Vous pouvez obtenir un effet de type surround lorsque vous utilisez uniquement 2 enceintes avant (SP) ou un casque (HP) (l'appareil doit être raccordé à un appareil équipé d'une prise de casque).SP (Speaker) 1 Naturel SP 2 AmélioréHP (Headphone) 1 Naturel HP 2 Amélioré OffLorsque vous utilisez des disques enregistrés en son surround, le son semble provenir des enceintes placés de chaque côté de vous.Lorsque vous utilisez le casque depuis l'appareil raccordé, sélectionnez "HP 1" ou "HP 2".La position d'écoute optimale se trouve à une distance de 3 à 4 fois celle qui sépare les enceintes avant de gauche et de droite, ou de 3 à 4 fois la largeur du téléviseur si vous utilisez les haut-parleurs de ce dernier.N'utilisez pas cette fonction si les effets surround sont activés sur un autre appareil.La sortie audio passe à deux canaux.
Dialogue Enhancer	Pour rendre le dialogue des films plus clairement audibleDVD-V (Dolby Digital, DTS, MPEG, 3 canaux ou plus, avec le dialogue enregistré sur le canal central)On Off
Multi Re-master	( page 7)
Digital Filter	Lorsque l'audio est émis par les bornes 2 ch ou 5.1 ch AUDIO OUT ( page 4, 5) Normal: Un timbre clair.Slow: Offre une atmosphère musicale douce, avec une sensation de profondeur.
Attenuator	Lorsque l'audio est émis par les bornes 2 ch ou 5.1 ch AUDIO OUT ( page 4, 5) Activez cette fonction s'il y a de la distorsion sonore.On Off

■ Menu d'affichage

Information	On Off(JPEG MPEG4: Off, Date, Details)
Subtitle Position	0 à -60 (en 2 unités)
Subtitle Brightness	Auto, 0 à -7
4:3 Aspect	Pour sélectionner la façon d'afficher les images créées pour les écrans à rapport de format 4:3 sur un téléviseur à rapport de format 16:9.Normal: Étire latéralement les images.Auto: Le réglage standard est “Shrink”. Il passe toutefois automatiquement à “Zoom” avec une image Letterbox.Shrink: Les images apparaissent au centre de l’écran.Zoom: Élargit en rapport de format 4:3.
Just Fit Zoom	(→ page 9, Changement du rapport de zoom)
Manual Zoom	(→ page 9, Changement du rapport de zoom)
Bit Rate Display	DVD-VR DVD-V VCD MPEG4On Off
GUI See-through	On Off
GUI Brightness	-3 à +3
HDMI Status	Indique diverses informations lors d’un raccordement à la borne HDMI AV OUT.(→ ci-dessous, Confirmation des informations HDMI)

■ Confirmation des informations HDMI

Sleep	Auto*↔30 min↔60 min↔90 min↔120 min↑→Off←↑* Auto:L'appareil s'éteint 5 minutes après la fin de la lecture.- Fonctionne également avec les DVD qui affichent un menu une fois la lecture terminée.- Ne fonctionne pas si vous arrêtez la lecture ou affichez un menu de disque. Cette fonction se réactive lorsque vous relancez la lecture.Lorsque “30 min”—“120 min” est réglé, le temps restant s'affichera.
AV Enhancer	Pour mémoriser les réglagesVous pouvez prérégler vos effets vidéo/ audio préférés sur “User1”, “User2” et “User3”.PréparatifsAjustez les réglages indiqués ci-dessous selon vos préférences. (Lorsque “Auto” est sélectionné, cette option n'est pas disponible.)Réglages audio:Multi-remasterisation (→ page 7)Advanced Surround/Dialogue Enhancer (→ gauche)Réglages vidéo:Picture Mode (→ page 12)Gamma/Depth Enhancer (→ page 12)Contrast/Brightness/Sharpness/Colour (→ page 7, Réglage du mode d'image)MPEG DNR/3D-NR (→ page 9, Réduction du bruit des images)1. Sélectionnez “Save Settings” et appuyez sur [ENTER].2. Appuyez sur [▲▼] pour sélectionner l'emplacement du réglage (User1, User2 ou User3) et appuyez sur [ENTER].3. Suivez les instructions sur l'écran de menu et appuyez finalement sur [ENTER].Pour rappeler les réglages (→ page 7, Rappel des réglages audio/vidéo recommandés—Optimiseur AV )Pour confirmer les réglages1. Appuyez sur [▲▼] pour sélectionner “User1”, “User2” ou “User3” et appuyez sur [ENTER].2. Sélectionnez “Save Settings” et appuyez sur [ENTER] deux fois. Pour quitter l'écran, sélectionnez “No” et appuyez sur [ENTER].
Setup	(→ page 14)
Play as DVD-Video ouPlay as DVD-Audio	● Sélectionnez “Play as DVD-Video” pour faire la lecture du contenu d'un DVD- Vidéo sur un DVD-Audio.
Play as DVD-VRPlay as HighMAT ouPlay as Data Disc	● Sélectionnez “Play as Data Disc” pour jouer des données JPEG ou MPEG4 sur des DVD-RAM, pour jouer des données JPEG sur un DVD-RW ou pour jouer un disque HighMAT sans utiliser la fonction HighMAT.

État de raccordement

(→ page 9, Changement des pistes son)

Indique le nombre de canaux maximum des

appareils raccordés

• Toutes les sorties possibles sont affichées.
• La sortie actuelle pour “Audio Stream”, “Video Format” et “Colour Space” sera soulignée.
• Lorsque “Off” est sélectionné dans “HDMI Audio Output” (→ page 15, Onglet “HDMI”) “-- -” s'affiche dans “Audio Stream” et “Max Channel”.

1

Indique le menu Setup (configuration).

2

Sélectionner

Sélectionnez l'onglet.

3

Sélectionner

Sélectionnez l'élément.

4

Sélectionner

Effectuez les réglages.

5

Appuyez pour quitter.

• Les réglages demeurent tels quels même si vous commutez l'appareil en mode d'attente.
• Les éléments soulignés correspondent aux réglages d'usine.

■ Onglet "Disc"

AudioChoisissez la langue audio.	●English●French ●German ●Italian ●Spanish ●Portuguese ●Swedish ●Dutch●Original*1●Other*****2
SubtitleChoisissez la langue de sous-titrage.	●Automatic*3●English ●French ●German ●Italian ●Spanish ●Portuguese ●Swedish●Dutch●Other*****2
MenusChoisissez la langue des menus du disque.	●English ●French ●German ●Italian ●Spanish ●Portuguese ●Swedish ●Dutch●Other*****2●Le changement de la langue de menu depuis QUICK SETUP change aussi ce réglage.
RatingsSpécifiez un niveau de protection parentale pour limiter l'accès à la lecture des DVD- Vidéo.●Suivez alors les instructions à l'écran.	Réglage des niveaux de protection parentale (lorsque le niveau 8 est sélectionné)●8 No Limit ●1 à 7 ●0 Lock All: Pour empêcher la lecture des disques sans niveau de protection parentale.Lors du réglage d'un niveau de protection parentale, un écran de mot de passe s'affiche.Suivez alors les instructions à l'écran.Prenez bien note de votre mot de passe.Un écran de message s'affichera si un DVD- Vidéo dépassant le niveau de protection parentale est introduit dans l'appareil. Suivez alors les instructions à l'écran.

■ Onglet "Video"

TV AspectChoisissez le réglage qui convient au téléviseur utilisé et à vos préférences.	● 4:3 Pan&Scan:Téléviseur à rapport de format classique (4:3)Les côtés de l'image pour écran large sont coupés afin qu'elle s'ajuste parfaitement sur l'écran (sauf si le disque l'interdit).● 4:3 Letterbox:Téléviseur à rapport de format classique (4:3)L'image pour écran large est affichée en style Letterbox (non recadré).
	● 16:9:Téléviseur à écran large (16:9)
TV TypeSélectionnez l'option qui correspond au type de téléviseur utilisé.	● Standard (Direct View TV) ● CRT Projector ● LCD TV/Projector ● Projection TV● Plasma TV
Time DelayLors d'un raccordement avec un amplificateur AV et un écran Plasma, réglez si vous remarquez que le son n'est pas synchronisé avec l'image.	● 0ms ● 20ms ● 40ms ● 60ms ● 80ms ● 100ms
Convert from PAL	● 576p/50Hz:La sortie d'image d'un disque PAL est PAL progressive.● 480p/60Hz:La sortie d'image d'un disque PAL est convertie en NTSC progressive.
Video Out (AV/Component) (→ page 4)Choisissez le format du signal vidéo à sortir de la borne SCART et COMPONENT VIDEO OUT.	● Video/YPbPr ● S-Video/YPbPr ● RGB/No Output
Still ModeSpécifiez le type d'image à afficher en mode de pause.	● Automatic ● Field: L'image n'est pas floue, mais la qualité d'image est inférieure.● Frame: La qualité d'ensemble est élevée, mais l'image peut sembler floue.
NTSC Disc OutputChoisissez la sortie PAL 60 ou NTSC lors de la lecture des disques NTSC.	● PAL60: Les disques NTSC peuvent être lus sur un téléviseur PAL.● NTSC: Le signal de sortie des disques NTSC demeure NTSC.
Picture/Video OutputChoisissez le format du signal vidéo à sortir pour JPEG et MPEG4.	● Automatic ● PAL● NTSC/PAL60: La sortie dépendra du réglage “NTSC Disc Output” (→ ci-dessus).

■ Onglet "Audio"

PCM Digital OutputVérifiez les limites d'entrée numérique de l'appareil que vous raccordez au moyen de la borne COAXIAL ou OPTICAL et sélectionnez la fréquence d'échantillonnage maximum de la sortie numérique PCM.	Off:Lorsqu'il n'est pas raccordé avec la borne COAXIAL ou OPTICALUp to 48 kHz:Lors du raccordement à un appareil qui prend en charge les fréquences de 44,1 ou 48 kHzUp to 96 kHz:Lors du raccordement à un appareil qui prend en charge les fréquences de 88,2 ou 96 kHzUp to 192 kHz:Lors du raccordement à un appareil qui prend en charge les fréquences de 176,4 ou 192 kHzLes signaux de disques protégés en copie sont convertis en 48 ou 44,1 kHz.Certains appareils ne prennent pas en charge les signaux d'une fréquence d'échantillonnage de 88,2 kHz même s'ils prennent en charge ceux de 96 kHz.Pour plus de détails, veuillez lire les instructions qui accompagnent l'appareil à raccorder.
Dolby DigitalAvec des raccordements COAXIAL,OPTICAL ou HDMI AV OUT (→ page 4, 5)	BitstreamPCM	Sélectionnez "Bitstream" si l'appareil à raccorder peut décoder les signaux bitstream (forme numérique de signaux multicanaux). Sinon, sélectionnez "PCM".Si le signal bitstream est émis vers un appareil sans décodeur, cela risque de générer des niveaux élevés de bruit pouvant endommager vos enceintes ou être préjudiciable à l'ouïe.Lorsque l'audio est émis par la borne HDMI AV OUT et que l'appareil raccordé ne prend pas en charge l'élément sélectionné, la sortie réelle dépendra des performances de l'appareil raccordé.
DTS Digital SurroundAvec des raccordements COAXIAL,OPTICAL ou HDMI AV OUT (→ page 4, 5)	BitstreamPCM
MPEGAvec des raccordements COAXIAL,OPTICAL ou HDMI AV OUT (→ page 4, 5)	PCMBitstream
Dynamic Range Compression	OffOn:Ajuste le son pour le rendre plus net même lorsque le volume est peu élevé, en compressant la gamme dynamique qui sépare les niveaux inférieur et supérieur du son. Convient à l'écoute en fin de soirée. (Fonctionne uniquement avec Dolby Digital)
Audio during Search	OnOff
Speaker SettingsChoisissez les réglages en fonction de votre chaîne audio et de l'environnement d'écoute (→ page 15, Changement du réglage des enceintes en fonction de vos enceintes).	Speaker TypeMulti-channel:Lorsque 3 enceintes ou plus sont raccordées.2-channel:Lorsque 2 enceintes sont raccordées.Multi-channel Setting (Si vous sélectionnez "Multi-channel")Présence et taille des enceintesTemps de retardBalance des canaux

■ Onglet "HDMI"

HDMI RGB RangeRéglez “HDMI Colour Space” sur “RGB”(→ page 12, Menu d’image).	StandardEnhanced: Lorsque les images noir et blanc ne sont pas distinctes.
HDMI Video Mode	On:Lorsque la sortie vidéo s’effectue depuis la borne HDMI AV OUT.Off:Lorsque la sortie vidéo s’effectue depuis la borne COMPONENT VIDEO OUT (la sortie est “480p” ou “576p” depuis la borne HDMI AV OUT).
HDMI Audio Output	On:Lorsque la sortie audio s’effectue depuis la borne HDMI AV OUT.Off:Lorsque la sortie audio ne s’effectue pas depuis la borne HDMI AV OUT.

■ Onglet "Display"

Menu Language	● English ● Français ● Deutsch ● Italiano ● Español ● Português ● Svenska ● Nederlands
On-Screen Messages	● On ● Off
Background during Play Sélectionnez l'arrière-plan pendant la lecture JPEG et MPEG4.	● Black ● Grey

■ Onglet "Others"

FL DimmerPour modifier la luminosité sur l'afficheur de l'appareil.	BrightDimAuto: L'affichage est atténué pendant la lecture mais s'éclaircit lorsque vous effectuez des opérations.
Auto Power Off	On:L'appareil commute en mode d'attente au bout d'environ 30 minutes en mode d'arrêt, peu importe le réglage de la minuterie d'arrêt différé.Off
QUICK SETUP	YesNo
Re-initialise SettingRamène toutes les valeurs des menus Setup (configuration) aux réglages par défaut.	Yes:L'écran des mots de passe apparaît si “Ratings” (→ page 14) est réglé. Veuillez saisir le même mot de passe et appuyer sur [ENTER]. Lorsque “INIT” n'est plus affiché à l'écran, mettez l'appareil hors tension puis de nouveau sous tension.No

※1 La langue initialement désignée sur le disque est sélectionnée.

※2 Saisissez un numéro de code en vous référant au tableau de la page 16.

^※3 Si la langue sélectionnée pour “Audio” n’est pas disponible, le sous-titrage apparaît dans cette langue (si elle est disponible sur le disque).

Changement du réglage des enceintes en fonction de vos enceintes

Si vous sélectionnez “Multi-channel” (→ page 14, “Speaker Settings” dans Onglet “Audio”), le réglage suivant (ⓐ) est nécessaire. (Sélectionnez les réglages ⓑ Ⓒ selon vos préférences si désiré.)

Présence et taille des enceintes (a)

1. Appuyez sur [▲ ▼ ◀ ▶] pour sélectionner un élément et appuyez sur [ENTER].
2. Appuyez sur [▲▼] pour changer le contenu et appuyez sur [ENTER].

Exemples d'icônes: Enceinte surround (LS)

Grande

Petite

Aucune

• Grande: Sélectionnez cette option lorsque l'enceinte prend en charge une reproduction basses fréquences (moins de 100 Hz).
• Petite: Sélectionnez cette option lorsque l'enceinte ne prend pas en charge la reproduction des basses fréquences.

Si le subwoofer est réglé sur “Aucune”, les enceintes avant seront automatiquement réglées sur “Grande”. (Dans ce cas, nous recommandons de raccorder une enceinte qui peut reproduire des graves de moins de 100 Hz.)

Temps de retard (b)

(Effectif lors de l'écoute audio multicanal)

Si la distance ⓓ ou Ⓕ est inférieure à la distance Ⓔ, consultez le tableau correspondant pour trouver cette différence, puis effectuez le réglage recommandé.

1. Appuyez sur [▲ ▼ ◀▶] pour sélectionner un élément et appuyez sur [ENTER].

2. Appuyez sur [▲ ▼] pour changer le contenu et appuyez sur [ENTER].

□ : Emplacement recommandé

d Enceinte centrale

Différence	Réglage
Environ 34 cm	1,0 ms
Environ 68 cm	2,0 ms
Environ 102 cm	3,0 ms
Environ 136 cm	4,0 ms
Environ 170 cm	5,0 ms

f Enceintes surround

Différence	Réglage
Environ 170 cm	5,0 ms
Environ 340 cm	10,0 ms
Environ 510 cm	15,0 ms

Balance des canaux (©)

Cela ne fonctionne pas lors du raccordement aux bornes HDMI avec "HDMI Audio Output" (→ ci-dessus, Onglet "HDMI") réglé sur "On".

1. Sélectionnez "Test" et appuyez sur [ENTER]. Un signal d'essai est sorti.

1. Écoutez le signal et appuyez sur [▲▼] pour ajuster le volume de l'enceinte centrale et des enceintes surround, de sorte que leur volume soit en apparence identique à celui des enceintes avant (-6 à +6 dB). (Il n'est pas possible d'ajuster le temps de retard des enceintes avant.)

2. Appuyez sur [ENTER]. Le signal de test s'arrête

- Aucun signal n'est émis pour le subwoofer. Pour ajuster son volume, faites la lecture d'un élément, puis retournez à cet écran pour effectuer le réglage désiré.

Pour terminer les réglages d'enceinte

Appuyez sur [▲ ▼ ◀ ▶] pour sélectionner “Exit” et appuyez sur [ENTER].

■ Pour nettoyer les disques

Passez un chiffon humide puis essuyez avec un chiffon sec.

• Ne fixez ni étiquettes ni autocollants aux disques (cela risquerait de faire gondoler le disque et de le rendre inutilisable).
• Évitez d'écrire sur la face imprimée du disque avec un stylo à bille ou tout autre instrument d'écriture.
• N'utilisez aucun solvant, tel que vaporisateur de nettoyant à disque, benzine, diluant, liquide de protection antistatique, etc.
• N'utilisez pas de protecteurs ou de caches antirayures.
• N'utilisez pas les disques suivants:
• Disques dont les autocollants ou étiquettes retirés ont laissé un morceau d'adhésif exposé (comme sur les disques loués, etc.).
  – Disques très gondolés ou fissurés.
• Disques de forme irrégulière, comme ceux en forme de cœur.

Consignes de sécurité

Emplacement

Placez l'appareil sur une surface plane, à l'écart des rayons directs du soleil, des températures élevées, de l'humidité élevée et des vibrations excessives. Ces facteurs peuvent endommager le coffret et les autres composants de l'appareil, raccourcissant ainsi sa durée de service. Ne placez aucun objet lourd sur l'appareil.

Tension

N'utilisez aucune source d'alimentation à haute tension. Cela risquerait de surcharger l'appareil et de causer un incendie. N'utilisez aucune source d'alimentation CC. Vérifiez attentivement la source utilisée si vous installez l'appareil sur un navire ou en tout autre endroit où du courant continu est utilisé.

Protection du cordon d'alimentation

Assurez-vous que le cordon d'alimentation est bien branché et qu'il n'est pas endommagé. Il y a risque d'incendie ou de choc électrique si le cordon est mal branché ou endommagé. Évitez de tirer sur le cordon ou de le plier, et ne placez aucun objet lourd dessus.

Pour débrancher le cordon, saisissez-le fermement par sa fiche. Il y a risque de choc électrique si vous tirez sur le cordon d'alimentation lui-même. Ne manipulez pas la fiche avec les mains mouillées. Il y a risque de choc électrique.

Corps étrangers

Prenez garde d'échapper des objets métalliques dans l'appareil. Il y a risque de choc électrique ou de dysfonctionnement.

Prenez garde de renverser du liquide dans l'appareil. Il y a risque de choc électrique ou de dysfonctionnement. Si cela se produit, débranchez immédiatement l'appareil de la prise secteur et contactez votre revendeur.

Ne vaporisez aucun insecticide sur ou dans l'appareil. Ils contiennent des gaz inflammables qui peuvent prendre feu s'ils sont vaporisés dans l'appareil.

Réparation

N'essayez pas de réparer cet appareil vous-même. Si le son est interrompu, si les témoins ne s'allument pas, si de la fumée apparaît ou si tout autre problème non mentionné dans ce mode d'emploi survient, débranchez le cordon d'alimentation et contactez votre revendeur ou un centre de réparation agréé. Il y a risque de choc électrique ou d'endommagement de l'appareil si une personne non qualifiée tente de le réparer, de le démonter ou de le remonter.

Pour augmenter la durée de vie de l'appareil, débranchez-le de sa source d'alimentation lorsqu'il doit demeurer inutilisé pour une période prolongée.

Glossaire

Conversion par abaissement de fréquence

Il s'agit du remixage sur deux canaux de l'audio multicanal (son surround) de certains disques. Lorsque vous désirez écouter l'audio de la piste surround numérique 5.1 canaux d'un DVD par les haut-parleurs de votre téléviseur, l'audio est converti par abaissement de fréquence avant d'être émis.

Certains DVD-Audio ne permettent pas la conversion par abaissement de fréquence de leur contenu total ou partiel.

Lorsque vous faites la lecture de tels disques, ou d'une telle partie de disque, l'audio ne sera pas émis correctement à moins que le nombre d'enceintes raccordées ne corresponde à la spécification des canaux sur le disque.

Un système de protection en copie utilisé pour les fichiers DVD-Audio. Cet appareil prend en charge CPPM.

Fréquence d'échantillonnage

L'échantillonnage est le procédé de conversion des hauteurs d'échantillons d'onde sonore (signal analogique) pris à des périodes fixées en chiffres (codage numérique). La fréquence d'échantillonnage est le nombre d'échantillons pris par seconde; une valeur plus élevée signifie donc une reproduction plus fidèle du son d'origine.

HDCD (High-Definition Compatible Digital)

Le son des CD codés HDCD est meilleur car ils sont codés avec 20 bits, comparés aux 16 bits des autres CD.

HDMI est une interface numérique nouvelle génération pour les produits électroniques grand public. À la différence des raccordements conventionnels, elle transmet des signaux vidéo et audio numériques non compressés sur un seul câble. Cet appareil prend en charge une sortie vidéo haute définition [720p (750p), 1080i (1125i)] de la borne HDMI AV OUT. Pour obtenir une vidéo haute définition, un téléviseur compatible haute définition est nécessaire.

MPEG4

Un système de compression pour une utilisation sur des dispositif mobiles ou un réseau, qui permet un enregistrement très performant à un faible débit binaire.

Liste des codes de langue

Abkhaze:	6566	Cachemirien:	7583	Groenlandais:	7576	Lette, letton:	7686	Persan:	7065	Tamoul:	8465
Afar:	6565	Cambodgien:	7577	Guarani:	7178	Lingala:	7678	Polonais:	8076	Tatar:	8484
Afrikaans:	6570	Catalan:	6765	Gujrati:	7185	Lituanien:	7684	Portugais:	8084	Tchèque:	6783
Albanais:	8381	Chinois:	9072	Géorgien:	7565	Macédonien:	7775	Quéchua:	8185	Telugu:	8469
Allemand:	6869	Cingalais:	8373	Haoussa:	7265	Malais:	7783	Rhéto-roman:	8277	Thai:	8472
Amharique:	6577	Corse:	6779	Hindi:	7273	Malayalam:	7776	Roumain:	8279	Tibétain:	6679
Anglais:	6978	Coréen:	7579	Hongrois:	7285	Malgache:	7771	Russe:	8285	Tigrigna:	8473
Arabe:	6582	Croate:	7282	Hébreu:	7387	Maltais:	7784	Samoan:	8377	Tonga:	8479
Arménien:	7289	Danois:	6865	Indonésien:	7378	Maori:	7773	Sanscrit:	8365	Turc:	8482
Assamais:	6583	Espagnol:	6983	Interlingua:	7365	Marathe:	7782	Serbe:	8382	Turkmène:	8475
Aymara:	6589	Espéranto:	6979	Irlandais:	7165	Moldave:	7779	Serbo-croate:	8372	Twi:	8487
Azerbaïdjanais:	6590	Estonien:	6984	Islandais:	7383	Mongol:	7778	Shona:	8378	Ukrainien:	8575
Bachkir:	6665	Fidjien:	7074	Italien:	7384	Nauri:	7865	Sindhi:	8368	Vietnamien:	8673
Basque:	6985	Finnois:	7073	Japonais:	7465	Norvégien:	7879	Slovaque:	8375	Volapük:	8679
Bengali, bangla:	6678	Français:	7082	Javanais:	7487	Néerlandais:	7876	Slovène:	8376	Wolof:	8779
Bhoutani:	6890	Frison:	7089	Kannada:	7578	Népalais:	7869	Somali:	8379	Xhosa:	8872
Bihari:	6672	Féroïen:	7079	Kazakh:	7575	Oriya:	7982	Souahéli:	8387	Yiddish:	7473
Birman:	7789	Galicien:	7176	Kirghiz:	7589	Ourdou:	8582	Soudanais:	8385	Yorouba:	8979
Biélorusse:	6669	Gallois:	6789	Kurde:	7585	Ouzbek:	8590	Suédois:	8386	Zoulou:	9085
Breton:	6682	Gaélique écossais:	7168	Laotien:	7679	Pachto, pachtou:	8083	Tadjik:	8471
Bulgare:	6671	Grec:	6976	Latin:	7665	Pendjabi:	8065	Tagal:	8476

Système de signaux: PAL 625/50, PAL 525/60, NTSC

Plage de température de fonctionnement: +5 à +35 °C

Plage d'humidité de fonctionnement: 5 à 90 % RH (sans condensation)

Disques acceptés (8 cm ou 12 cm):

(1) DVD (DVD-Vidéo, DVD-Audio)
(2) DVD-RAM (DVD-VR, JPEG ^※4,6 , MPEG4 ^※5,6 )
(3) DVD-R (DVD-Vidéo, JPEG※4, 6)
(4) DVD-R DL (DVD-Vidéo)
(5) DVD-RW (DVD-Viséo, DVD-VR, JPEG※4, 6)
(6) +R/+RW (Vidéo)
(7) CD, CD-R/RW [CD-DA, Vidéo-CD, SVCD*1, MP3*2, 6, WMA*3, 6, JPEG*4, 6, MPEG4*5, 6, HighMAT Niveau 2 (Audio et Image)]

Sortie vidéo:

Niveau de sortie: 1 V c-à-c (75 Ω)

Borne de sortie: Prise à broche (1 système)/AV

Sortie S-vidéo:

Niveau de sortie Y:

1 V c-à-c (75 Ω)

Niveau de sortie C:

NTSC; 0,286 V c-à-c (75 Ω)

PAL; 0,300 V c-à-c (75 Ω)

Borne de sortie: Borne S (1 système)/AV

Sortie vidéo composantes:

Niveau de sortie Y:	1 V c-à-c (75 Ω)
Niveau de sortie PB:	0,7 V c-à-c (75 Ω)
Niveau de sortie PR:	0,7 V c-à-c (75 Ω)

Borne de sortie:

Prise à broche (Y: vert, P_B : bleu, P_R : rouge) (1 système)

Sortie vidéo RGB:

Niveau de sortie R:	0,7 V c-à-c (75 Ω)
Niveau de sortie G:	0,7 V c-à-c (75 Ω)
Niveau de sortie B:	0,7 V c-à-c (75 Ω)
Borne de sortie:	AV

Sortie audio:

Niveau de sortie:	2 Vrms (1 kHz, 0 dB)
Borne de sortie:	Prise à broche/AV
Nombre de bornes:	2 canaux: 1 système

Sortie discrète 5.1 canaux (5.1 canaux): 1 système

Performance audio:

(1) Réponse en fréquence:
- DVD (audio linéaire): 4 Hz–22 kHz (échantillonnage 48 kHz)
4 Hz–44 kHz (échantillonnage 96 kHz)
- DVD-Audio: 4 Hz–88 kHz (échantillonnage 192 kHz)
- CD-Audio: 4 Hz–20 kHz

(2) Rapport S/B:

- CD-Audio: 115 dB

(3) Gamme dynamique:

- DVD (audio linéaire): 110 dB

- CD-Audio: 100 dB

Sortie audio numérique:

Sortie numérique optique:	Borne optique
Sortie numérique coaxiale:	Prise à broche

Sortie HDMI AV:

Capteur:

Longueur d'ondes:	662 nm/785 nm
Puissance laser:	CLASSE 1/CLASSE 1M

Alimentation:

CA 230 V, 50 Hz

Consommation:

20 W

Consommation en mode d'attente:

environ 1 W

Dimensions (L×P×H): 430 mm×254 mm×59 mm (inclut fiche, etc.)

Poids:

2,5 kg (approx.)

Remarque

Les spécifications sont sujettes à modification sans préavis.

*1 Conforme à la norme IEC62107
※2 Taux de compression pris en charge: de 32 kbps à 320 kbps (MP3)
※3 Taux de compression pris en charge: de 48 kbps à 320 kbps (WMA)
※4 Fichiers de ligne de base JPEG Exif Ver 2.1
Résolution d'image: entre 320×240 et 6144×4096 pixels (sous-échantillonnage: 4:2:0, 4:2:2 ou 4:4:4)
Les images extrêmement longues risquent de ne pas s'afficher.

※5 Données MPEG4 enregistrées avec des caméscopes SD multi ou des enregistreurs DVD Panasonic.
Conforme aux spécifications SD VIDEO (norme ASF)/systèmes vidéo MPEG4 (profil simple)/système audio G.726

※6 Nombre total maximum combiné de contenu et de groupes audio, image et vidéo: 4000 contenus audio, images et vidéo et 400 groupes.

Fabriqué sous licence de Dolby Laboratories.

Dolby et le symbole double D sont des marques de commerce de Dolby Laboratories.

“DTS” et “DTS Digital Surround” sont des marques déposées de Digital Theater Systems, Inc.

Ce produit utilise une technologie de protection des droits d'auteur couverte par des brevets américains et d'autres droits de propriété intellectuelle de Macrovision Corporation et d'autres détenteurs de droits. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision Corporation. Elle n'est destinée qu'à une utilisation domestique ou à d'autres visualisations limitées sauf autorisation contraire de Macrovision Corporation. L'analyse par rétrotechnique et le désossage sont interdits.

Ce produit est commercialisé conformément à la licence MPEG-4 Patent Systems Portfolio License pour une utilisation personnelle et non commerciale par un consommateur, pour (i) coder du contenu vidéo conformément à la norme MPEG-4 Visual ("MPEG-4 Video") et/ ou (ii) décoder du contenu vidéo MPEG-4 encodé par un consommateur dans le cadre d'une activité personnelle et non commerciale et/ou obtenue par le biais d'un fournisseur vidéo agréé par MPEG LA pour fournir du contenu vidéo MPEG-4. Aucune licence n'est octroyée ou n'implique une autre utilisation. Les informations complémentaires sur les utilizations promotionnelles, internes ou commerciales et sur la concession de licence sont disponibles auprès de MPEG LA, LLC. Voir http://www.mpegla.com.

Windows Media et le logo Windows sont soit des marques de Microsoft Corporation, soit des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Cet appareil est protégé par certains droits de propriété intellectuelle de Microsoft Corporation et de tiers. L'utilisation ou la distribution de cette technologie à l'extérieur de cet appareil est interdite sans une licence de Microsoft ou d'une filiale Microsoft autorisée et des tiers.

HighMAT™ et le logo HighMAT sont des marques de commerce ou des marques de commerce déposées de

Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

AUDIO·IMAGE

Microsoft, HDCD et le logo HDCD sont des marques de commerce, déposées ou non, de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Cet appareil est protégé par certains droits de propriété intellectuelle de Microsoft Corporation et de tiers. L'utilisation ou la distribution de cette technologie à l'extérieur de cet appareil est interdite sans une licence de Microsoft ou d'une filiale Microsoft autorisée et des tiers.

Microsoft®

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.

Avant de faire une demande de réparation, veuillez vérifier les poins suivants. En cas de doute concernant l'un ou l'autre des points à vérifier ou si les solutions proposées dans le tableau ne permettent pas de régler le problème, veuillez contacter votre revendeur pour obtenir des instructions.

Alimentation
Page

Pas d'alimentation.	● Insérez à fond le cordon d'alimentation dans la prise secteur.	4
L'appareil commute automatiquement en mode d'attente.	● Lorsque “Auto Power Off” est réglé sur “On”, l'appareil se met automatiquement en veille après environ 30 minutes en mode d'arrêt.● La minuterie d'arrêt différé s'est activée.	1513

Aucun fonctionnement

Toutes les touches sont inopérantes.	● Cet appareil ne peut faire la lecture que des types de disque indiqués dans ce mode d'emploi.● Il se peut que l'appareil ne fonctionne pas bien à cause de la foudre, de l'électricité statique ou d'un quelque autre facteur externe. Mettez l'appareil hors tension puis à nouveau sous tension. Alternativement, mettez l'appareil hors tension, débranchez le cordon d'alimentation puis rebranchez-le.● De la condensation s'est formée: Attendez 1 ou 2 heures pour la laisser s'évaporer.	3–
Les touches de la télécommande sont inopérantes.	● Assurez-vous que les piles sont bien installées.● Les piles sont épuisées: Remplacez-les par des neuves.● Pointez la télécommande vers le capteur de signal de télécommande pour effectuer les commandes.	556
Le téléviseur ne fonctionne pas.	● Re-saisissez le code de télécommande après avoir changé les piles.	5
Pas d'image ou de son.	● Vérifiez le raccordement vidéo ou audio.● Vérifiez l'alimentation ou le réglage d'entrée sur l'appareil raccordé.● Assurez-vous que le disque n'est pas vierge.	4, 5––
Vous avez oublié votre mot de passe pour la protection parentale. Rétablissez tous les préréglages d'usine sur l'appareil.	● En mode d'arrêt, appuyez de manière continue sur [I◀◀/◀◀] et [II] de l'appareil, puis appuyez de manière continue aussi sur [▲ OPEN/CLOSE] de l'appareil jusqu'à ce que “Initialised” disparaisse du téléviseur. Éteignez puis rallumez l'appareil. Tous les réglages d'usine seront rétablis.	–

Une commande spécifique est impossible ou incorrecte

La lecture met du temps àcommencer. MP3	● La lecture peut prendre du temps pour commencer lorsqu'une plage MP3 contient des données d'image fixe. De plus,le bon temps de lecture ne sera pas affiché même une fois la lecture de la plage commencée, mais cela est normal.	–
Les fonctions de lecture programméeet aléatoire sont inopérantes. DVD-V	● Ces fonctions sont inopérantes avec certains DVD-Viséo.	–
Un écran de menu apparaît pendantle saut ou la recherche. VCD	● Cela est normal avec les Vidéo CD.	–
Le menu de commande delecture n’apparaît pas.VCDavec commande de lecture	● Appuyez deux fois sur [■] puis appuyez sur [►] (PLAY).	–
Le menu à l’écran indique “2”comme option de piste son lorsquevous appuyez sur [AUDIO] maisl’audio ne change pas. DVD-A	● Même s’il n’y a pas de deuxième piste son, deux numéros sont normalement indiqués.	–
La lecture recommence depuis ledébut de la plage lors d’unchangement de piste son. DVD-A	● Cela est normal avec les DVD-Audio.	–

Sous-titrage

La position des sous-titres est incorrecte.	● Ajustez la position. (“Subtitle Position” dans Menu d'affichage)	13
Pas de sous-titres.	● Activez le sous-titrage.	9

A-B repeat

Le point B est réglé automatiquement.	● Lorsque la fin d’un élément est atteinte, elle est interprétée comme le point B.	-
A-B repeat est annulée automatiquement.	● A-B repeat est annulée lorsque vous appuyez sur [QUICK REPLAY].	-

Image incorrecte

L'image est distordue.	Assurez-vous que l'appareil n'est pas raccordé via un magnétoscope.Vérifiez qu'une sortie progressive n'a pas été sélectionnée lorsque le téléviseur raccordé n'est pas compatible avec le système progressif. Appuyez de manière continue sur [CANCEL] jusqu'à ce que l'image s'affiche correctement. Les réglages reviendront à “480i” ou “576i”.	4–
La taille de l'image ne correspond pas à celle de l'écran.	Modifiez l'option “TV Aspect” dans Onglet “Video”.Modifiez le rapport de format sur le téléviseur lui-même. Si votre téléviseur n'est pas équipé de cette fonction, changez “4:3 Aspect” dans Menu d'affichage.Modifiez le réglage du Zoom.	14139
L'affichage du téléviseur n'est peut-être pas correct ou les couleurs apparaissent altérées.	L'appareil et le téléviseur n'utilisent pas le même système vidéo.Utilisez un téléviseur multi-système ou PAL.Le système utilisé sur le disque ne correspond pas à celui du téléviseur.– Les disques PAL ne s'affichent pas correctement sur un téléviseur NTSC.– Cet appareil peut convertir des signaux NTSC en PAL 60 pour une visualisation sur un téléviseur PAL (“NTSC Disc Output” dans Onglet “Video”).Cela peut se produire lors de l'activation ou de la désactivation de AUDIO ONLY, mais ceci est normal.Raccordez à un téléviseur compatible avec une sortie progressive pour obtenir une vidéo progressive.L'image peut ne pas être visible lorsque plus de 4 appareils sont raccordés avec des câbles HDMI. Réduisez le nombre d'appareils raccordés.	––147––
Le menu ne s'affiche pas correctement.	Rétablissez le rapport de zoom sur × 1,00 .Réglez “Subtitle Position” dans Menu d'affichage sur “0”.Réglez “4:3 Aspect” dans Menu d'affichage sur “Normal”.	91313
La fonction de zoom automatique n'opère pas bien.	Désactivez la fonction de zoom du téléviseur.Utilisez les autres rapports de format préréglés ou effectuez l'ajustement manuellement.La fonction zoom peut ne pas être efficace, en particulier pour les scènes sombres et peut ne pas être opérante selon le type de disque.	––9–
Pas d'image	Lorsque AUDIO ONLY est activé, la vidéo et l'audio ne peuvent pas être émis par la borne HDMI AV OUT. Réglez cette fonction sur “Off”.	7

Vidéo à balayage progressif
Page

Une image fantôme apparaît lorsque la sortie progressive ou HDMI est activée.	● Ce problème est dû à la méthode de montage du contenu des DVD-Viséo. Il devrait disparaître si vous utilisez la sortie entrelacée. Placez “Video Output Mode” sur “480i” ou “576i” dans le Menu d'image.Lors du raccordement avec la borne HDMI AV OUT, utilisez les autres bornes et modifiez les paramètres dans l'ordre suivant:1. Placez “HDMI Video Mode” sur “Off”.2. Placez “Video Output Mode” sur “480i” ou “576i”.	121512
Les images ne sont pas au format de sortie progressif.	● Si l'appareil est raccordé au téléviseur par la borne de VIDEO OUT, S VIDEO OUT ou la prise SCART, la sortie est alors en mode entrelacé.	–

Son incorrect

Distorsion sonore.	Réglez “Advanced Surround” sur “Off” dans Menu audio.Réglez “Attenuator” sur “On” dans Menu audio si cela cause de la distorsion avec les raccordements 2 ch ou 5.1 ch AUDIO OUT.Il peut y avoir génération de bruit lors de la lecture WMA.Il se peut que le disque comporte des restrictions quant à la méthode de sortie audio. Avec certains disques multicanal, l’audio ne sera pas émis correctement à moins que le nombre d’enceintes raccordées ne corresponde à la spécification des canaux sur le disque. Regardez sur le boîtier du disque pour de plus amples informations.DVD-AÀvec des connexions HDMI ÀV OUT, il se peut que l’audio ne soit pas sortie par les autres bornes conformément aux réglages spécifiés.Effectuez les réglages d’enceinte qui correspondent aux enceintes raccordées.Lors du raccordement à un amplificateur au moyen d’un câble HDMI, effectuez les réglages d’enceinte sur cet appareil et sur l’amplificateur de sorte qu’ils correspondent aux enceintes présentes et à leur taille respective.	1313––––
Un son perçant est émis par les enceintes.	Si vous avez raccordé un amplificateur numérique qui n’est pas équipé d’un décodeur, vous devez sélectionner “PCM” dans l’option “Dolby Digital”, “DTS Digital Surround” ou “MPEG” de Onglet “Audio”.	14
Les effets sont inopérants.	Les effets audio sont inopérants lorsque l’appareil envoie des trains de bits depuis la borne DIGITAL AUDIO OUT ou HDMI AV OUT.Avec certains disques, certains effets audio sont inopérants ou atténués.Avec les connexions HDMI AV OUT:– Lit des disques HDCD comme des CD normaux.– La fonction AUDIO ONLY est inopérante.	14––––
Il n’y a pas de son	L’audio ne peut pas être émis lorsque plus de 4 appareils sont raccordés au moyen de câbles HDMI. Réduisez le nombre d’appareils raccordés.Lorsque la fonction AUDIO ONLY est activée:– Avec certains types de téléviseurs, il se peut qu’il n’y ait pas de sortie de son.– Les signaux vidéo et audio ne peuvent pas être émis par la borne HDMI AV OUT. Placez cette fonction sur “Off”.Le son peut être interrompu lorsque vous changez la vitesse de lecture.	––78

Enregistrement

L'enregistrement n'est pas possible sur un appareil d'enregistrement numérique. (Un son incorrect est enregistré.)

● L'enregistrement des fichiers WMA/MP3 n'est pas possible. ● Il n'est pas possible d'enregistrer les DVD protégés contre l'enregistrement numérique. ● Il n'est pas possible d'enregistrer les DVD si l'appareil d'enregistrement utilisé ne prend pas en charge les signaux d'une fréquence d'échantillonnage de 48 kHz. ● Effectuez les réglages suivants: - Advanced Surround: Off - PCM Digital Output: Up to 48 kHz - Dolby Digital/DTS Digital Surround/MPEG: PCM

- - -

Affichages de l'appareil

“NOPLAY”	Vous avez inséré un disque d'un type non pris en charge par l'appareil. Insérez un disque pris en charge.Vous avez inséré un disque vierge.	3
“U11”	Le disque est peut-être sale.	16
“U15”	Vous avez inséré un DVD-R, DVD-RW, DVD-R DL, +R ou +RW qui n'a pas été finalisé.	3
“H□□”□□ étant un numéro.	Il se peut qu'un problème soit survenu. Le numéro qui suit le “H” varie suivant l'état de l'appareil.Mettez l'appareil hors tension puis à nouveau sous tension. Alternativement, mettez l'appareil hors tension, débranchez le cordon d'alimentation puis rebranchez-le.Si le numéro de service ne disparaît pas, prenez-le en note et contactez le personnel d'un centre de réparation agréé.	–
“NODISC”	Aucun disque n'est inséré: insérez un disque.Le disque n'est pas bien inséré: insérez-le correctement.	–
“U70-1”	L'équipement connecté n'est pas compatible HDMI.	6
“U70-□”□ étant un numéro.Le numéro qui suit “U70-” variesuivant l'état de l'appareil.	La connexion HDMI se comporte de manière inhabituelle.– L'équipement connecté n'est pas compatible HDMI.– Le câble HDMI est trop long.– Le câble HDMI est endommagé.	–

Affichages du téléviseur

“ ”“Cannot display group xx, content xx”“Cannot play audio”“No audio”“Check the disc”“Due to copyright protection, audio cannot be output from HDMI”	● Cela signifie que la commande désirée est interdite par l’appareil ou le disque.● Vous essayez de lire des groupes ou contenus incompatibles.● Le son n’a pas été enregistré ou l’a été dans un format ne pouvant pas être lu par cet appareil. Seule la lecture vidéo est possible.● Ce disque est peut-être sale.● Si vous raccordez un équipement ne prenant pas en charge le système CPPM (→ page 16, Glossaire), le son d’un disque DVD-Audio protégé contre la copie par le système CPPM ne peut pas être émis par la borne HDMI AV OUT. Raccordez le câble audio du câble Audio/Vidéo (L,R) à une borne AUDIO IN compatible HDMI.	–113164
Lorsque “HDMI Status” est affiché, aucune option n’est soulignée.“This disc may not be played in your region”Pas d’affichage à l’écran.Lorsque vous sélectionnez une option pour “Video Output Mode”, “*” n’apparaît pas à côté d’une sortie vidéo possible pour l’équipement raccordé.	● Si vous sélectionnez une option sans “*” pour “Video Output Mode” dans le Menu d’image, elle ne sera pas soulignée.● La lecture des DVD-Vidéo n’est possible que si leur code de zone est “2”, “ALL”, ou s’ils ont plusieurs codes de zone parmi lesquels figure “2”.● Sélectionnez “On” dans “On-Screen Messages” de Onglet “Display”.● Si l’équipement raccordé est compatible, la sélection d’une option sans “*” ne déforme pas l’image.	12Couvercle1512

Entretien

Nettoyez cet appareil avec un chiffon doux et sec.

• N'utilisez jamais d'alcool, de diluant à peinture ou de benzine pour nettoyer cet appareil.

• Avant d'utiliser un chiffon imprégné chimiquement, lisez attentivement les instructions qui l'accompagnent.

• Il n'est généralement pas nécessaire de procéder au nettoyage de la lentille, bien que cela dépende de l'environnement d'exploitation.

• N'utilisez pas de produits nettoyants pour lentille disponibles dans le commerce car ils risquent de provoquer des dysfonctionnements.

¡ADVERTENCIA!

ESTE APARATO UTILIZA UN LÁSER.

Nivel de salida P_B : 0,7 Vp-p (75 Ω)

Nivel de salida PR: 0,7 Vp-p (75 Ω)

Nivel de salida G : 0,7 Vp-p (75 Ω)

Nivel de salida B: 0,7 Vp-p (75 Ω)

(d) Middenluidspreker

Verschil	Instelling
Ongeveer 34 cm	1,0 ms
Ongeveer 68 cm	2,0 ms
Ongeveer 102 cm	3,0 ms
Ongeveer 136 cm	4,0 ms
Ongeveer 170 cm	5,0 ms

fSurroundluidsprekers

Verschil	Instelling
Ongeveer 170 cm	5,0 ms
Ongeveer 340 cm	10,0 ms
Ongeveer 510 cm	15,0 ms

Kanaalbalans (©)

(À l'intérieur de l'appareil)

Index des caractéristiques principales (Voir page 6 pour la lecture de base.)
