A7UW486FA0 - Climatiseur LG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Climatiseur LG A7UW486FA0, capacité de refroidissement 48000 BTU, type de réfrigérant R32, classe énergétique A++

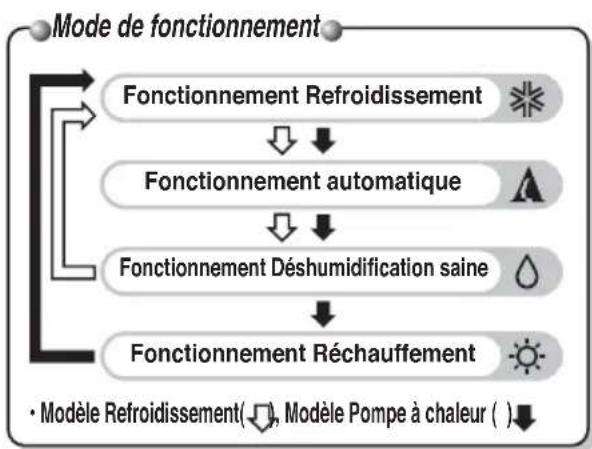

Modes de fonctionnement	Refroidissement, chauffage, déshumidification, ventilation
Utilisation	Idéal pour les espaces de grande taille, télécommande incluse, écran LED pour un contrôle facile
Maintenance	Filtres lavables et réutilisables, entretien recommandé tous les 6 mois
Sécurité	Protection contre les surcharges, dispositif de sécurité pour enfants
Informations générales	Dimensions compactes, poids léger, garantie de 2 ans

FOIRE AUX QUESTIONS - A7UW486FA0 LG

Comment régler la température de mon climatiseur LG A7UW486FA0 ?

Pour régler la température, utilisez la télécommande fournie. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température souhaitée.

Pourquoi mon climatiseur ne fonctionne-t-il pas ?

Vérifiez si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que le filtre à air n'est pas obstrué.

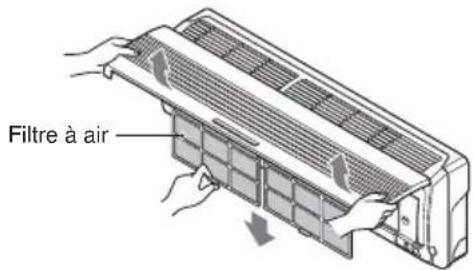

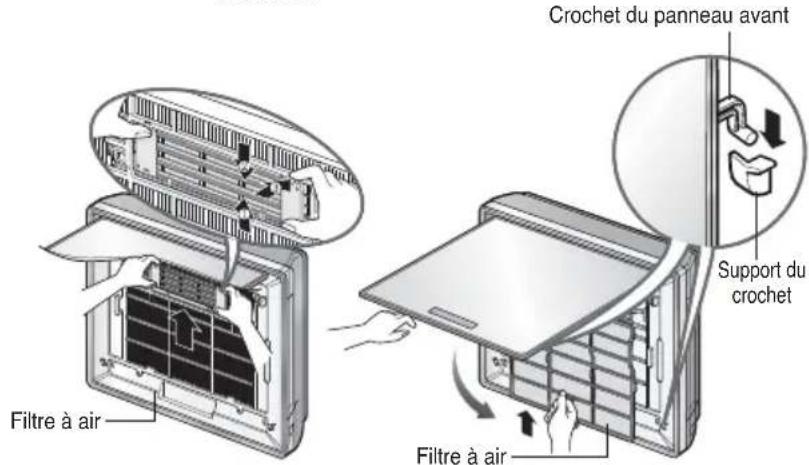

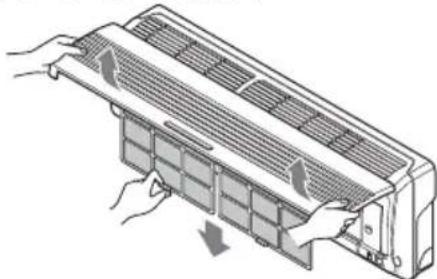

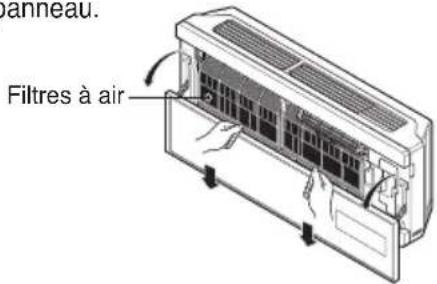

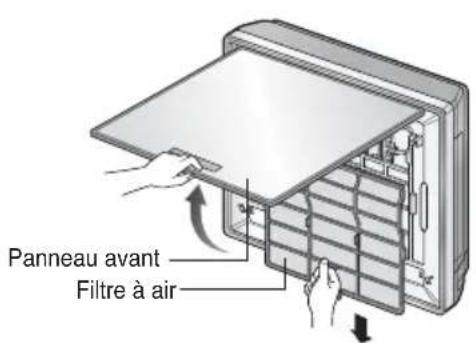

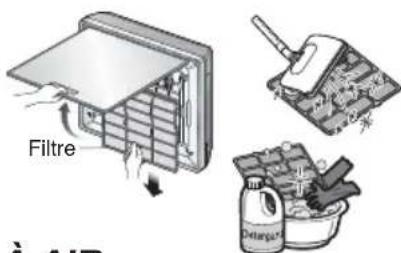

Comment nettoyer le filtre à air de mon climatiseur ?

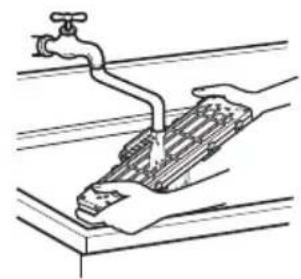

Retirez le filtre à air de l'unité, lavez-le à l'eau tiède avec un détergent doux, puis laissez-le sécher complètement avant de le remettre en place.

Quel est le niveau sonore de l'unité LG A7UW486FA0 ?

Le niveau sonore de l'unité est d'environ 36 dB(A) en mode silencieux, ce qui la rend idéale pour un fonctionnement discret.

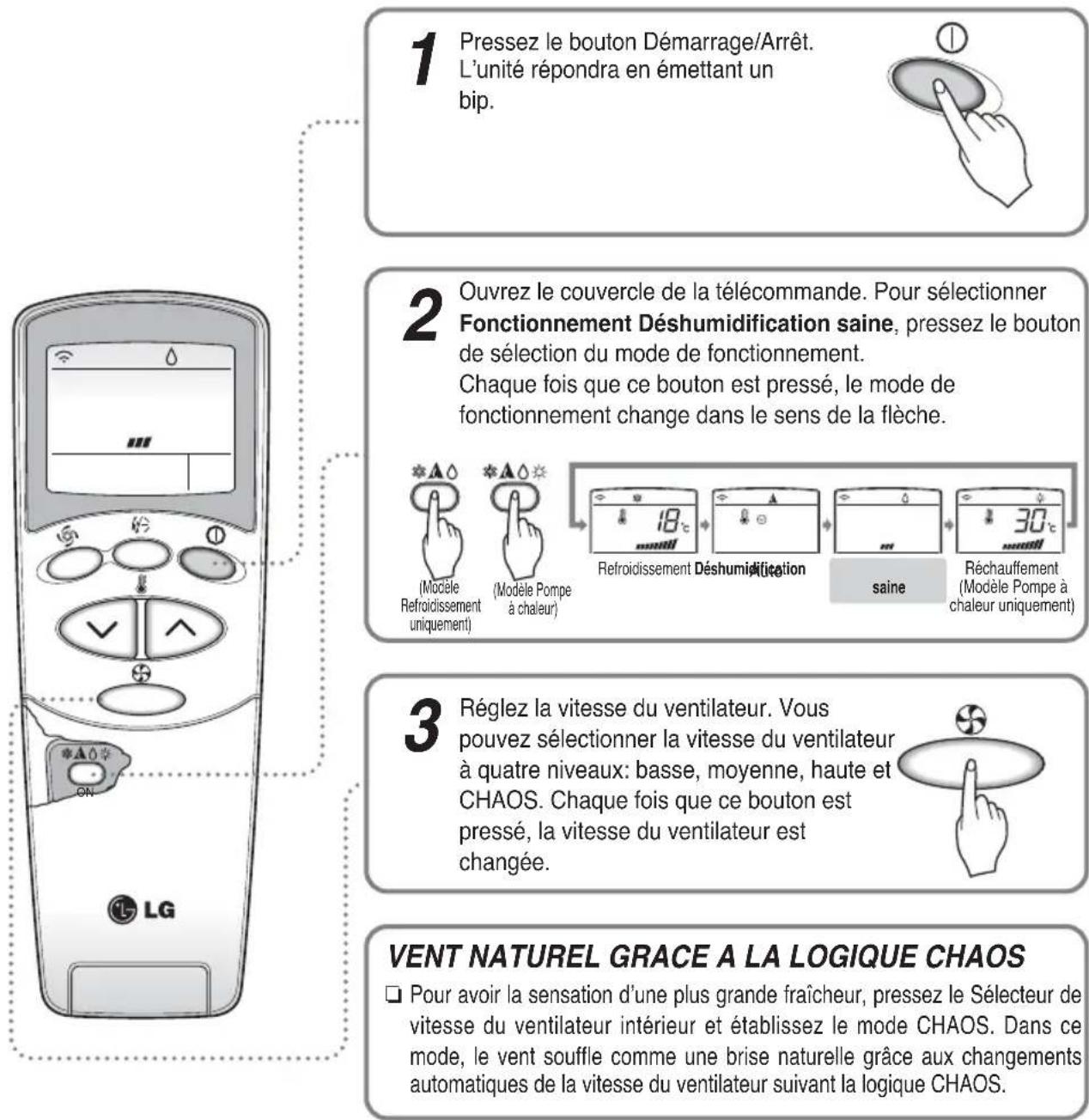

Comment utiliser la fonction de déshumidification ?

Pour activer la fonction de déshumidification, sélectionnez le mode 'Déshumidification' sur la télécommande. L'appareil régulera automatiquement le niveau d'humidité.

Mon climatiseur fait des bruits étranges, que faire ?

Des bruits peuvent indiquer un problème. Vérifiez si des objets obstruent les ventilateurs. Si le bruit persiste, contactez un technicien qualifié.

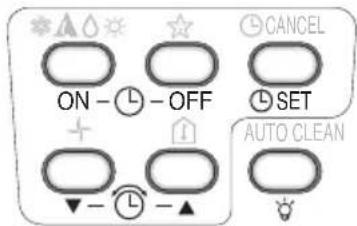

Comment programmer le minuteur de mon climatiseur LG A7UW486FA0 ?

Pour programmer le minuteur, utilisez la télécommande et accédez à la fonction de minuterie. Sélectionnez l'heure de démarrage et d'arrêt souhaitée.

Quelle est la puissance de refroidissement de l'unité ?

La puissance de refroidissement de l'unité LG A7UW486FA0 est de 4800 W, ce qui est adapté pour des pièces de taille moyenne.

Comment réinitialiser mon climatiseur LG A7UW486FA0 ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela peut résoudre certains problèmes mineurs.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de LG, dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI A7UW486FA0 LG

N^ .di série

Cubra la parte électrique.

• De lo contrario, podero ocurrer descargas electricas o incendios.

R (solo Modelo de enfiambre).

Veuillez tire attentivement ce manuel avant d'utiliser votre apparéil, et le conserver pour toute consultation ultérieure.

TYPE:Multi

TABLE DES MATIÈRES

Mesures de sécurité. 3

Avant l'utilisation 6

Mode d'utilisation. 7

Télécommande 7

Fonctionnement de la

Télécommande 10

Fonctions supplémentaires ...18

Entretien et Service. 22

Conseils d'utilisation ....27

Guide de dépannage 28

POUR VOS ARCHIVES

Écrivez les numérios de modele et de série ici :

Modèle #

Serie #

Vous les trouvrez sur la plaque signalétique située sur le côte de chaque unité.

Nom du Distributeur:

Date d'achat

Agrafez vous reçu à cette page au cas où vous en auriez besoin pour démontré la date d'achat du produit ou pour avoir droit à la garantie.

LISEZ CE MANUEL

Vous trouvez à l'intérieur de ce manuel beaucoup de conseils utiles sur la façon d'utiliser et d'entretenir correctement votre climatisationur. Quelques petites mesures préventives vous permettront d'épargner beaucoup de temps et d'argent pendant la durée de vie de votre climatisationur. Vous trouvez beaucoup de réponses aux problèmes les plus féquents dans le tableau du guide de dépannage. Si vous passez en revue notre Guide de Dépannage d'abord, il se peut que vous n'ayez pas du tout besoin d'appeler le ServiceAprès-Vente.

PRECAUTION

• Contactez le service technique agree pour la réparation ou l'entretien de cette unité.
• Contactez un technician autorisé pour l'installation de cette unité.
• Le climatiseur ne doit pas etre actionne par des petits enfants ou par des personnes infirmes sans surveillance.
  Veiliez toujours à surveiller les petits enfants pour éviter qu'ils jouent avec l'appareil.
• Si le cordon d'alimentation doit être remplace, ce travail ne doit être compli que par du personnel autorisé utiliser uniquement des pieces de rechange authentiques.
• Conformément aux standards nationaux sur le câblage, l'installation ne doit être effectuee que par du personnel qualifie et autorise.

Mesures de sécurité

Les instructions ci-après doivent être observées dans le but de prévenir tout risque de dommages corporels ou matériels.

L'utilisation non conforme, résultat de la négligence des instructions, est susceptible de provoquer des dommages corporels ou matériels dont la gravité est signalée par les indications suivantes :

AVENTISSEMENT

Ce symbole indique un risque de blessure grave, voire mortelle.

ATTENTION

Ce symbole indique un risque de blessure ou des dommages matériels seulement.

■ Les significations des symboles utilisés dans ce manuel sont indiquées ci-dessous.

×	Veillez à ne pas faire cela.
!	Veillez à suivre les instructions de ce manuel.

AVENTISSEMENT

Installation

Ne démontez ni ne répAREZ vous-même l'appareil.

• Contactez votre distributeur et le service après-vente. - Ne pas le faire peut causeur un incendie ou un chocolélectrique.

Ne manipulez pas de gaz inflammable ni de matérielux explosifs pres du produit.

• Autrement, vous risque de provoquer un incendie ou le mauvais fonctionnement de l'appareil.

N'installez pas le produit dans un endroit inapproprié.

• Autrement, vous risquez de cause des dommages ou un accident.

Pour l'installation, contactez toujours votre distributeur ou le centre après-vente.

• Autrement, vous risque de provoquer un incendie, un choc électrique, une explosion ou des blessures.

Pour l'installation électrique, contactez votre distributeur ou le centre après-vente.

• Vous risquez de provoquer in incendie ou un chocolélectrique.

Installez toujours un disjoncteur et un interrupteur principal.

• Ne pas le faire peut provoquer un incendie ou un chocolélectrique.

Mettez toujours à terre le produit.

Ne pas le faire peut causeur un incendie ou un chocolélectrique.

N'installez pas le produit dans un endroit où il pourrait y avoir des fuites de gaz inflammable.

• Autrement, vous risquez de causeur une explosion ou un incendie.

Faites attention lors du déballage et de l'installation du produit.

• Les bords aiguisés pourraient cause des dommages.

N'installez pas le produit dans un endroit inapproprié.

• Autrement, vous risquez de cause des dommages ou un accident.

N'utilisez pas un cable électrique endommagé.

• Vous risquez de causeur un incendie ou un chocolélectrique.

Fonctionnement

Ne touchez pas (ne faites pas fonctionner) le produit avec les mains humides.

• Autrement, vous risquez de causeur un incendie ou un chocoléctrique.

Ne placez pas le cable electrique pres d'un poèle, etc.

• Autrement, vous risquez de causeur un incendie ou un chocoléctrique.

Aérez bien lors de l'utilisation de l'appareil simultanément avec un poèle, etc.

• Autrement, il peut y avoir un manque d'oxygène.

Ne place pas d'objets lourds sur le cable électrique.

• Autrement, vous risquez de causeur un incendie ou un choc électrique.

Recouvre les pieces electriques.

• Autrement, vous risquez de causeur un incendie ou un chocoléctrique.

N'ouvre pas l'ouverture d'aspiration du produit en cours de fonctionnement.

• Autrement, vous risquez de causeur un chocoléctrique ou le mauvais fonctionnement de l'appareil.

Veillez à ce que les enfants ne montent pas sur l'ordinateil.

• Autrement, ils risquent d'être sérieusement blessés.

Assurez-vous que de l'eau ne s'infiltrre pas à l'intérieur de l'appareil.

• Autrement, vous risquez de causeur un incendie ou un chocoléctrique.

ATTENTION

Installation

Après installation ou réparation du produit, veillez toujours à vérifier qu'il n'y ait pas de fuite de gaz.

• Autrement, vous risquez de cause le mauvais fonctionnement de l'appareil.

Ne déplacez pas vous-même le produit.

• Autrement, vous risquez de nuire à votre santé.

Coupez le disjoncteur ou débranchez le cable d'alimentation si vous constatéz la présence de bruits étranges, d'odeurs ou de fumée provenant de l'appareil.

• Autrement, vous risquez de causeur un choc électrique ou un incendie.

Évitez le contact des pièces électriques avec de l'eau.

• Autrement, vous risquez de causeur un incendie, un choc électrique ou le mauvais fonctionnement de l'appareil.

Lorsque l'appareil ne sera pas utilisé pendant une longue période, débranchez la prise d'alimentation d'énergie ou coupez le disjoncteur.

• Autrement, vous risquez de cause le mauvais fonctionnement de l'appareil ou un incendie.

Contactez le service après-vente si le produit est rempli d'eau.

• Autrement, vous risquez de causeur un incendie ou un choc electrique.

Ne coupezi n'allumez le disjoncteur, ne branchez ni ne débranchez la prise d'alimentation d'énergie en cours de fonctionnement.

• Autrement, vous risquez de causeur un incendie ou un choc électrique.

Ne touchez pas les pieces métalliques du produit lors de l'enlèvement du filtré à air.

• Autrement, vous risquez de causeur des blessures.

Ne montez sur l'appareil ni n'y place aucun objet.

• Autrement, vous risquez de vous blesser ou de cause le mauvais fonctionnement de l'appareil.product.

Installez la tuyauterie de drainage de manière à assurer un drainage convenable.

• Autrement, vous risquez de causeur une fuite d'eau.

Maintenez le niveau, même lors de l'installation du produit.

• Autrement, vous risquez de provoquer des vibrations ou une fuite d'eau.

Installez le produit de sorte que vos voisins ne soient pas dérangés par le bruit ou par le vent chaud venant de l'unité extérieure.

• Autrement, vous risquez de susciter des querelles avec les voisins.

Fonctionnement

N'exposez pas directement votre peau à l'air froid pendant longtemps.

• Autrement, vous risquez de nuire à votre santé.

Coupez l'alimentation principale lors du nettoyage du produit.

• Autrement, vous risque de provoquer un incendie ou un choc électrique.

N'utilisez pas le produit à des buts particuliers, tels que la préparation d'animaux, de plantes, de dispositifs de précision ou d'objets d'art, etc.

• Autrement, vous risquez la perte de vos biens. - Autrement, vous risquez de cause le mauvais

Ne placez pas d'obstacles autour de I'entree ou de la sortie du flux d'air.

• Autrement, vous risque de cause le mauvais fonctionnement de l'appareil.

Utilisez un tissu doux pour nettoyer l'appareil; n'employez ni de cire, ni de diluant ni de détergent fort.

• Autrement, vous risquez de changer l'aspect de l'appareil.

N'introduisez pas vos mains ni d'autres obstacles dans l'entrée/sorting d'air.

• Autrement, vous risquez de vous causeur des blessures.

Ne faites pas marcher l'appareil pendant longtemps si le taux d'humidité est élevé, et laissez une porte ou une fenêtre ouverte.

• Autrement, l'eau peut couler, en mouillant et en abimant vos meubles, etc.

Remplacez les 2 piles par des piles fraîches du même type.

Si le liquide des piles entre en contact avec votre peau ou vos vêtements, nettoyez-les bien avec de l'eau.

• Autrement, vous risque de nuire à votre santé. - Autrement, vous risque de provoquer un incendie ou un choc électrique.

En cas de fuite de gaz inflammable provenant de l'appareil, aéréz bien l'habitation en ouvrant une fenêtre.

Autrement, vous risquez de provoquer une Explosion ou un incendie.

N'exposez pas les animaux domestiques ou les plantes d'intérieur au flux d'air direct.

• Vous risquez de nuire à l'animal ou à la plante.

Arrêtez le fonctionnement de l'appareil et fermez les fenêtres en cas d'orage ou de forte tempête.

t, vous risquez de cause le mauvais fonctionnement de l'appareil ou un choc electrique.

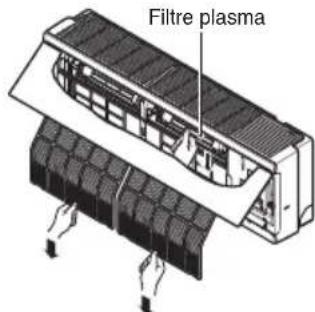

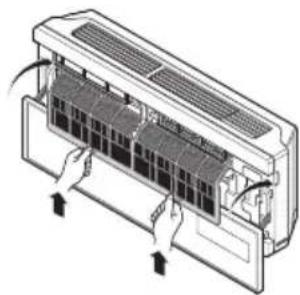

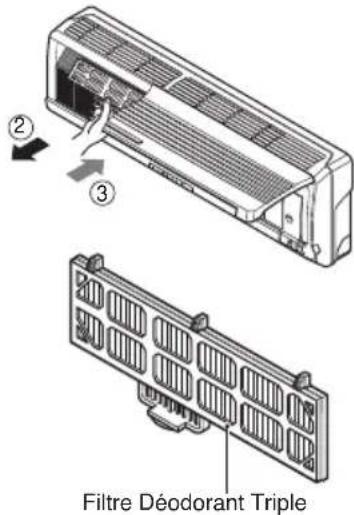

Placez toujours le filtré correctement. Nettoyez-le une fois toutes les deux semaines.

• Autrement, vous risque de cause le mauvais fonctionnement de l'appareil.

Ne buvez pas l'eau qui s'écoule du produit.

• Autrement, vous risquez de nuire à votre santé.

Ne faites pas marcher l'appareil pendant longtemps dans un espace clos.

• Autrement, vous risque de causeur une suffocation due à un manque d'oxygène.

Ne montez pas sur un banc instable lors de l'entretien du produit, etc.

• Autrement, vous risquez de vous causeur des blessures.

Ne rechargez ni ne demontez les piles, ni ne les jetez au feu.

• Autrement, vous risquez de causeur un incendie ou une explosion.

Utilizez un fusible nominal.

Avant l'utilisation

Mise en marche de l'appareil

1. Contactez un technician spécialise pour réaliser l'installation.
2. Raccordez correctement le cable électrique entre l'unité interieure et l'unité extérieure.
3. Utilisez un circuit spécifique.
4. Si le cordon ou la prise d'alimentation sont endommages, remplacez-les seulement par des pieces de rechange authentiques.

Utilisation

1. Une exposition directe au flux d'air pendant une période prolongée pourrait être dangereuse pour votre santé. N'exposez les personnes, ni les animaux domestiques ni les plantes au flux d'air direct pendant des périodes prolongées.
2. En raison de la possibilité d'un manque d'oxygène, aéréz la salle lors de l'utilisation simultanée du climatiseur avec des poèles ou d'autres dispositifs de chauffage.
3. N'utilise pas ce climatiseur à des buts particuliers non spécifiés (par exemple, pour préserver des disposits de précision, des alimentes, des animaux domestiques, des plantes et des objets d'art). Ceux-ci pouraient etre endommagés par une telle utilisation.

Nettoyage et Entretien

1. Ne touche pas les pieces métalliques de l'unité lors de l'enlèvement du filtré. Vous risque de vous bleisser en manipulant les bords métalliques aiguises.
2. Ne nettoyez pas l'intérieur du climatisation avec de l'eau. Le contact avec de l'eau peut déterminer l'isolement, tout en provoquant un choc électrique.
3. Lors du nettoyage de l'unité, assurez-vous d'abord d'avoir coupé l'alimentation et le disjoncteur. Autrement, vous risquez de vous blesser si l'appareil se met en marche accidentellement pendant que vous en nettoyez les composantes interieures.

Service

Pour la réparation et l'entretien, contactez le service après-vente autorisé.

Symboles utilisés dans ce manuel

Ce symbole indique un risque de chocolélectrique.

Ce symbole signale des risques qui pourraient endommager le climatiseur.

REMARQUE

Ce symbole indique des remarques particulieres.

Mode d'utilisation

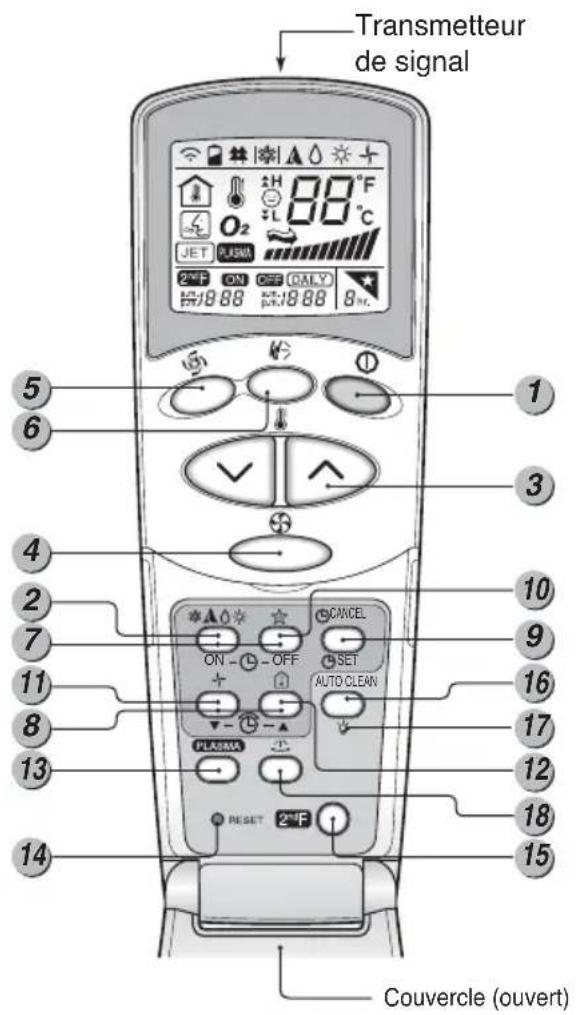

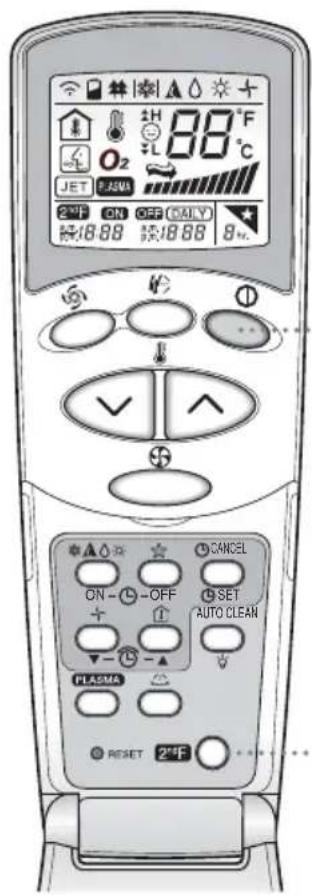

Télécommande

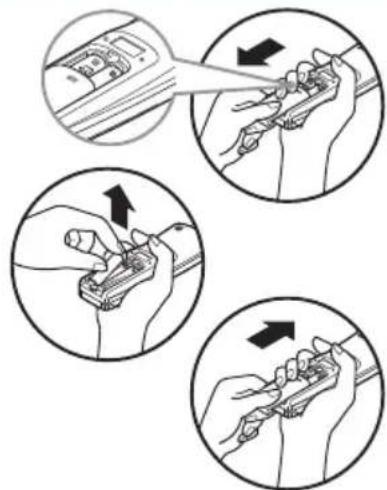

1 Retirez le couvercle des piles en le poussant dans le sens de la flèche.
2 Insérez les piles fraîches an vous assurant que le (+) et le (-) des piles soient bien installés.
3 Refermez le couvercle en le faisant glisser dans le sens contraire.

REMARQUE

• Utilisez 2 piles AAA (1.5volt). N'utilisez pas de piles rechargeables.

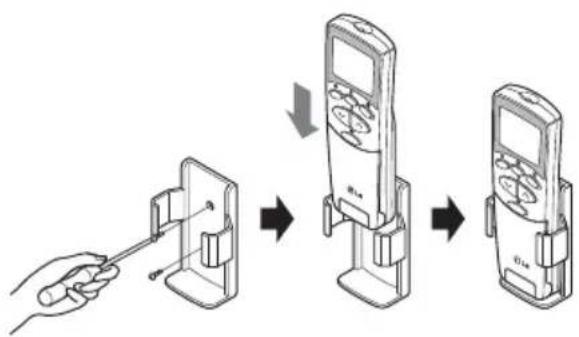

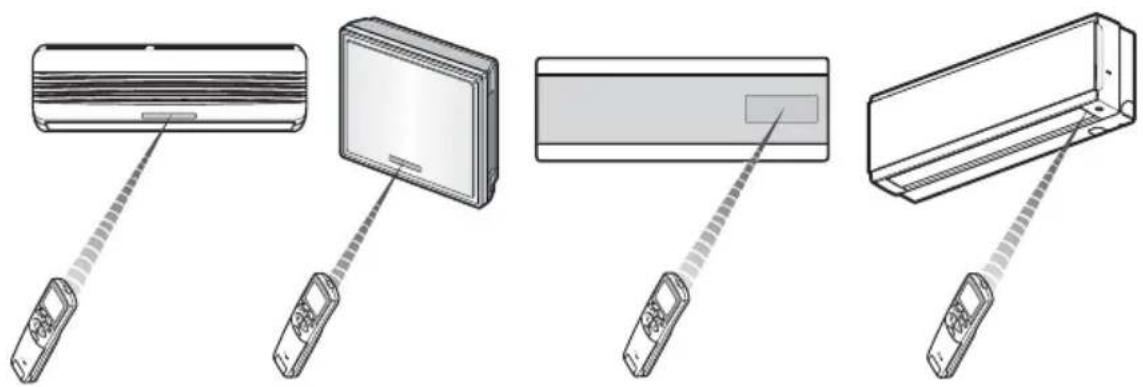

Emplacement et Conseils pour utiliser la télécommande

• Regardez l'image suivante pour fixer au mur le support de la télécommande à l'aide de vis.

• Pour utiliser le climatiseur, pointez la télécommande vers le récepteur de signal.

Type Standard Type Artcool Type Artcool Deluxe Type Artcool Mirror

Récepteur de signal

Reçoit les signaux de la télécommande. (Son de réception de signal: deux courts bips ou un long bip.) Voyants de fonctionnement

On/Off: Est allumé pendant le fonctionnement du système.

Mode Sleep : Est allumé pendant le fonctionnement en mode Auto Sleep

Minuterie: Est allumé pendant le fonctionnement de la Minuterie.

Mode

Décongélation

: Est allumé pendant le fonctionnement en mode Décongélation ou Demarrage à chaud. (Modèle pompé à chaleur uniquement)

OUT

FONCTIONNEMENT

:Est allumé pendant le fonctionnement de l'unité extérieure. (Modèle refroidissement uniquement)

DOOR UNITE EXTERIEURE

Voyants de fonctionnement

Reçoit les signaux de la télécommande. (Son de réception de signal: deux courts bips ou un long bip.) Voyants de fonctionnement

On/Off: Est allumé pendant le fonctionnement du système.

Mode Sleep : Est allumé pendant le fonctionnement en mode automatique Sleep.

Minuterie : Est allumé pendant le fonctionnement de la Minuterie.

Mode :Est allumé pendant le fonctionnement en mode Decongélation ou Décongélation Demarrage à chaud. (Modèle pompé à chaleur uniquement)

FONCTIONNEMENT : Est allumé pendant le fonctionnement de l'unité extérieure. UNITE EXTERIEURE (Modèle refroidissement uniquement)

PLASMA: Indique le fonctionnement du purificateur PLASMA.

120

Chaque icône montre son propre mode de fonctionnement.

Mode Refroidissement Est allumé pendant le fonctionnement en mode Refroidissement. (Scheme)

Mode Fonctionnement Est allumé pendant le Fonctionnement automatique. (Schéma) automatique

Mode Deshumidification Est allumé pendant le fonctionnement en mode Deshumidification saine.
saine (Scheme)

Mode Rechauffement Est allumé pendant le fonctionnement en mode Rechauffement. (Modèle pompe à chaleur uniquement) (Séchéma)

Mode Décongélation Est allumé pendant le fonctionnement en mode Réchauffement du Contrôleur de décongélation ou de Demarrage à chaud. (Séché)

Mode Circulation d'air Est allumé pendant le fonctionnement en mode Circulation d'air. (Séché)

Mode Sleep Est allumé pendant le fonctionnement en mode Sleep.

Minuterie Est allumé pendant le fonctionnement de la Minuterie.

Mode Autonettoyage Est allumé pendant le fonctionnement en mode Autonettoyage de preservation.

JET COOL Mode Jet de froid

Est allumé pendant le fonctionnement en mode Jet de froid.

PLASMA Plasma

Est allumé pendant le fonctionnement en Plasma.

Vitesse du ventilateur (Basse)

Est allumé quand la Vitesse du ventilateur est basse.

1

Vitesse du ventilateur (Moyenne) Est allumé quand la Vitesse du ventilateur est moyenne.

11111111111

Vitesse du ventilateur (Haute) Est allumé quand la Vitesse du ventilateur est haute.

11111111111111111111

Vitesse du ventilateur (Chaos) Est allumé quand la Vitesse du ventilateur est Chaos.

Voyant de tempéature désirée

Dans les modes refroidissement, déshumidification, rechauffement, il affiche la température désirée.

• Refroidissement : 18~30C • AI : Fonctionnement autom

• Déshumidification : 18~30C • Po: Jet de froid

• Réchauffement : 16~30C • Lo: Mode essai

Icône de température désirée

Icône de température ambiente

On/Off: Est allumé pendant le fonctionnement du système.

Mode Sleep : Est allumé pendant le fonctionnement en mode automatique Sleep.

Minuterie : Est allumé pendant le fonctionnement de la Minuterie.

Mode : Est allumé pendant le fonctionnement en mode Décongélation ou Décongélation Demarrage à chaud. (Modèle pompé à chaleur uniquement)

Plasma

Est allumé pendant le fonctionnement en Plasma.

Voyant de température : Dans les modes refroidissement, déshumidification, réchauffement, désirée il affiche la température désirée.

• Refroidissement : 18~30C - Al : Fonctionnement automatique
• Déshumidification : 18~30C · Pb: Jet de froid
• Réchauffement : 16~30C - Lo: Mode essai

Fonctionnement de la Telecommande

La Telecommande transmet les signaux au système.

1 BOUTON DEMARRAGE/ARRET

Le fonctionnement démarre quand ce bouton est pressé et il s'arrête quand ce bouton est pressé de nouveau.

2 BOUTON DE SELECTION DU MODE DE FONCTIONNEMENT

Utilisé pour selectionner le mode de fonctionnement.

3 BOUTONS DE REGLAGE DE LA TEMPERATURE AMBIANTE

Utilisé pour selectionner la température ambiente.

4 SELECTEUR DE VITESSE DU VENTILATEUR INTERIEUR

Utilisé pour sélectionner la vitesse du ventilateur à quatre niveaux: basse, moyenne, haute et CHAOS.

5 JET DE FROID

Utilisé pour augmenter ou diminuer la vitesse de refroidissement/rechauffement.(La vitesse de refroidissement/rechauffement est capable d'atteindre une vitesse du ventilateur super haute.)

6 BOUTON CHAOS SWING

Utilisé pour démarrer ou arrêter le mouvement des volets et établier la direction du flux d'air (haut/bas) désirée.

BOUTONS MINUTERIE ON/OFF

Utilisé pour établier l'heure de démarrage et d'arrêt du fonctionnement.

BOUTONS RÉGLAGE DE L'HEURE

Utilisé pour régler l'heure.

BOUTON ETABLIR/ANNULER LA MINUTERIE

Utilisé pour étabir la minuterie quand l'heure désirée est atteinte et pour annuler le fonctionnement de la minuterie.

10 BOUTON MODE AUTO SLEEP

Utilisé pour étabir le fonctionnement en mode automatique Sleep.

11 BOUTON CIRCULATION D'AIR

Utilisé pour faire circuler l'air ambiant sans refroidissement ni rechauffement.

12 BOUTON VERIFICATION DE LA TEMPERATURE AMBIANTE

Utilisé pour vérifier la température ambiente.

Utilisé pour démarrer ou arrêté la fonction de purification plasma.

14 BOUTON RESET

Réinitialise la télécommande.

15Bouton 2nd F

Utilisé avant d'utiliser les modes imprimés en bleu qui se trouvent en bas des boutons.

AUTONETTOYAGE

Utilisé pour établier le mode Autonettoyage.

17 LUMINOSITE LED (OPTIONNEL)

Utilisé pour contrôle la luminosité de l'afficheur de l'unité.

TOUCHE DE CONTROLE DE DIRECTION DU FLUX D'AIR HORIZONTAL (PAS SUR TOUS LES MODELES)

Utilisée pour regler la direction désirée du flux d'air horizontal.

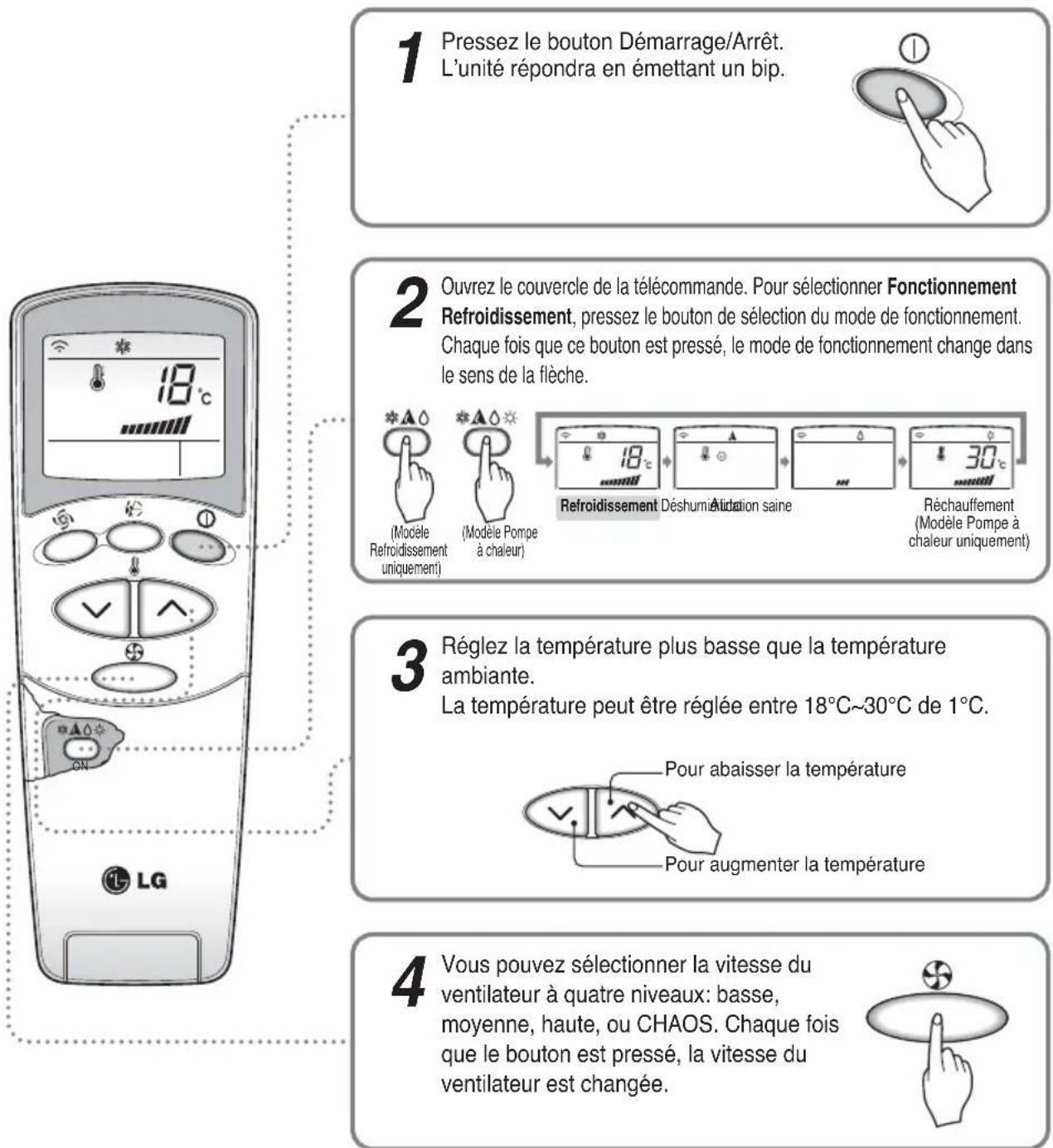

Fonctionnement Refroidissement

Vent naturel grâce à la logique CHAOS

Pour avoir la sensation d'une plus grande fraîcheur, presse le Sélecteur de vitesse du ventilateur interieur et établiessez le mode CHAOS. Dans ce mode, le vent souffle comme une brise naturelle grâce aux changements automatiques de la vitesse du ventilateur suivant la logique CHAOS.

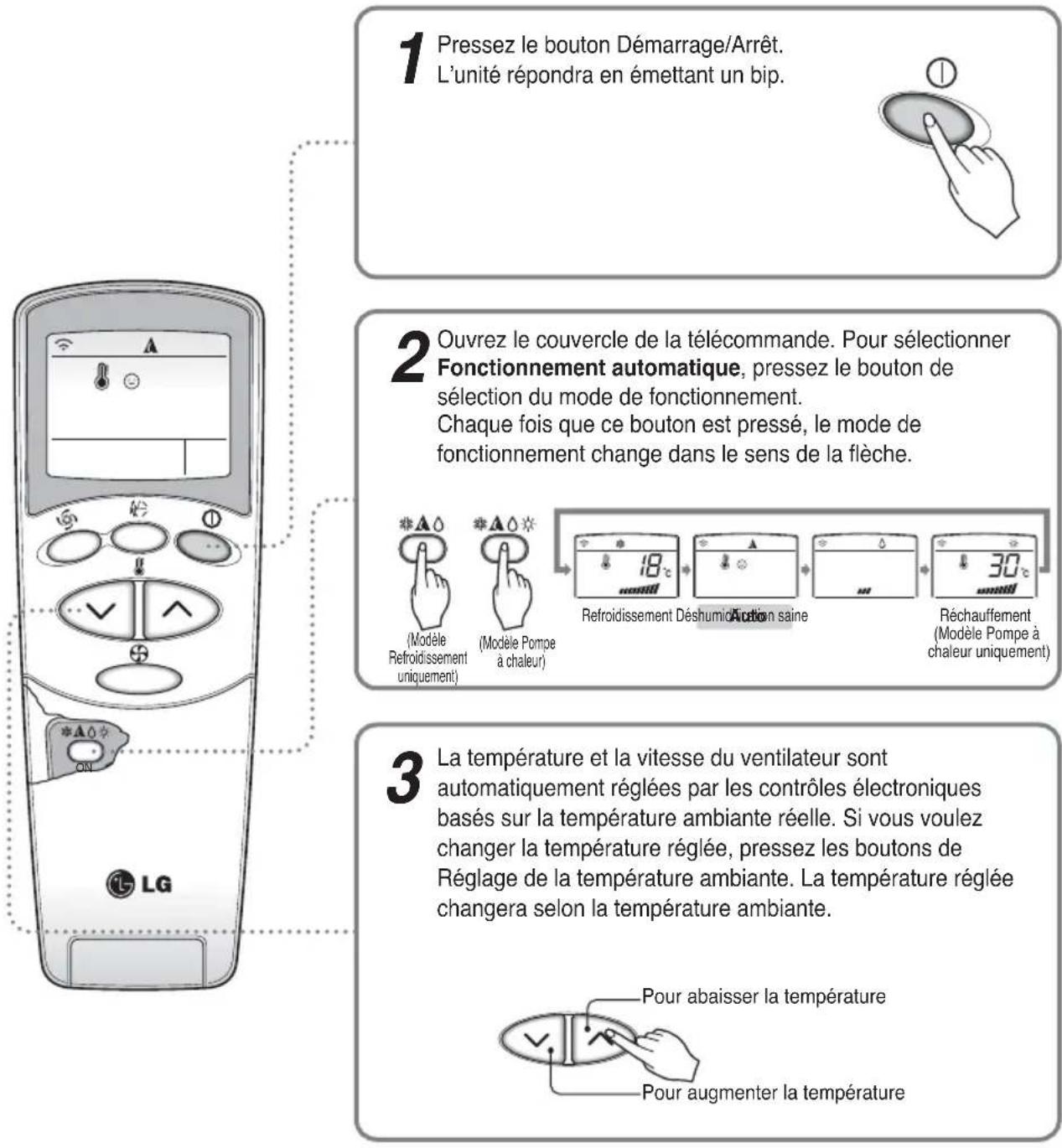

Fonctionnement automatique

PENDANT LE FONCTIONNEMENT AUTOMATIQUE:

Vous ne pouvez pas changer la vitesse du ventilateur interieur. Elle a ete déjà etablie par le contrôle Fuzzy.
Si le système ne fonctionne pas comme vous voulez, selectionnez manuellement un autre mode. Le système ne changera pas automatiquement du mode refroidissement au mode rechauffement, ou du rechauffement au refroidissement, alors vous doivent rétablier le mode et la température désirés.
Pendant le Fonctionnement automatique, si vous pressez le bouton chaos swing, les volets horizontally se déplaceront vers le haut et vers le bas automatiquement. Si vous foulez arrêté l'auto swing, pressez le bouton chaos swing de nouveau.

Fonctionnement Déshumidification saine

PENDANT LE FONCTIONNEMENT DÉSHUMIDIFICATION POUR LA SANTÉ:

Si vous scélectionnez le mode déshumidification à l'aide du bouton de seLECTION du mode de fonctionnement, le climatiseur demarre la fonction déshumidification, et règle automatiquement la température ambiente et le volume d'air dans les更好地 conditions de déshumidification, basé sur la température ambiente captée

Dans ce cas, la température établie n'est pas affichée sur la télécommande et vous ne pouvez pas contrôler la température ambiente.

Pendant la fonction deshumidification pour la santé, le volume d'air est automatiquement regle selon l'algorithmé resultant de la température ambiente actuelle et produit une sensation de santhe et de comfort même dans les saisons très humidesanche in cas di elevata umidita.

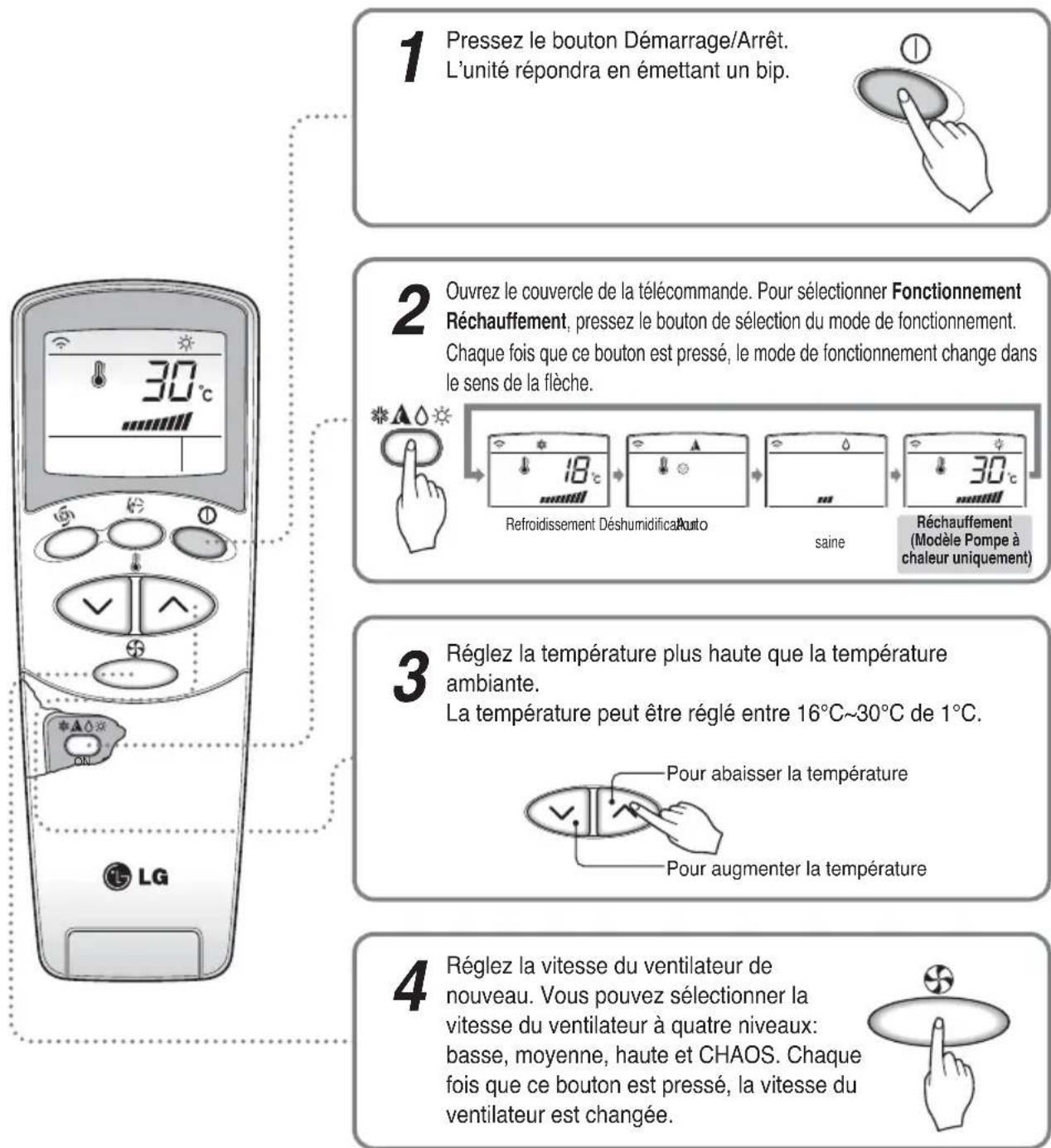

Fonctionnement Réchauffement (Modèle Pompe à chaleur uniquement)

VENT NATUREL GRACE A LA LOGIQUE CHAOS

Pour avoir la sensation d'une plus grande fraîcheur, presse le Sélecteur de vitesse du ventilateur interieur et établissez le mode CHAOS. Dans ce mode, le vent souffle comme une brise naturelle grâce aux changements automatiques de la vitesse du ventilateur suivant la logique CHAOS.

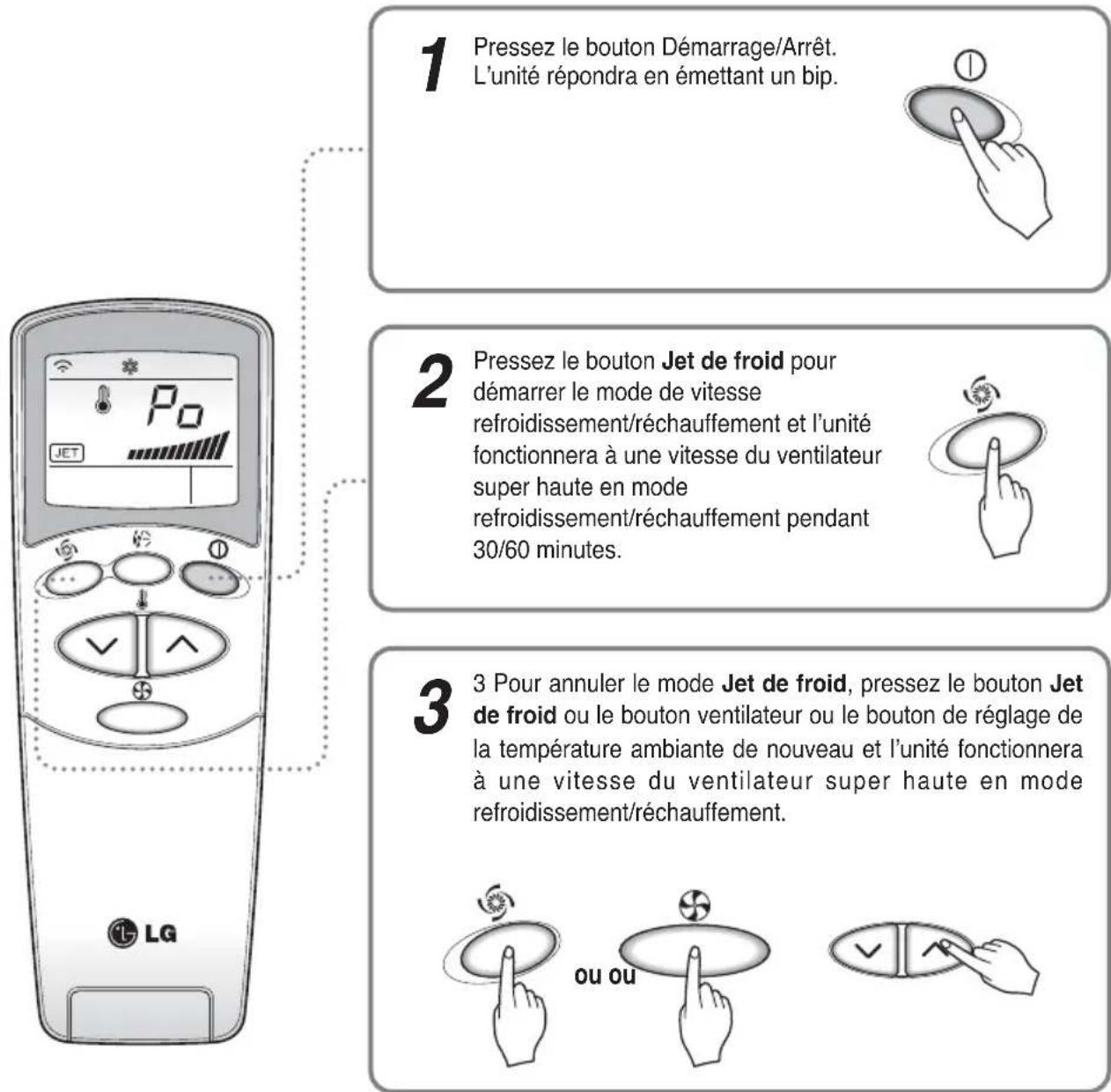

Jet de froid

REMARQUE

La fonction Jet de froid en mode rechauffement n'est disponible que dans le type Artcool.
Pendant la fonction JET DE FROID, à un moment quelconque, le climatiseur commence à souffler de l'air froid/chaud à une vitesse extrémement haute pendant 30/60 minutes pour étabir automatiquement la température ambiante entre 18^ / 30^ . Elle est utilisée notamment pour refroidir/rechauffer la température ambiante dans le plus court-delai.
Pour revenir au mode normal de refroidissement/rechauffement à partir du mode Jet de froid, vous n'avez qu'à presser le bouton de selection du mode de fonctionnement, ou le bouton de selection du volume d'air, ou le bouton de réglage de la température, ou bien le bouton JET DE FROID de nouveau.

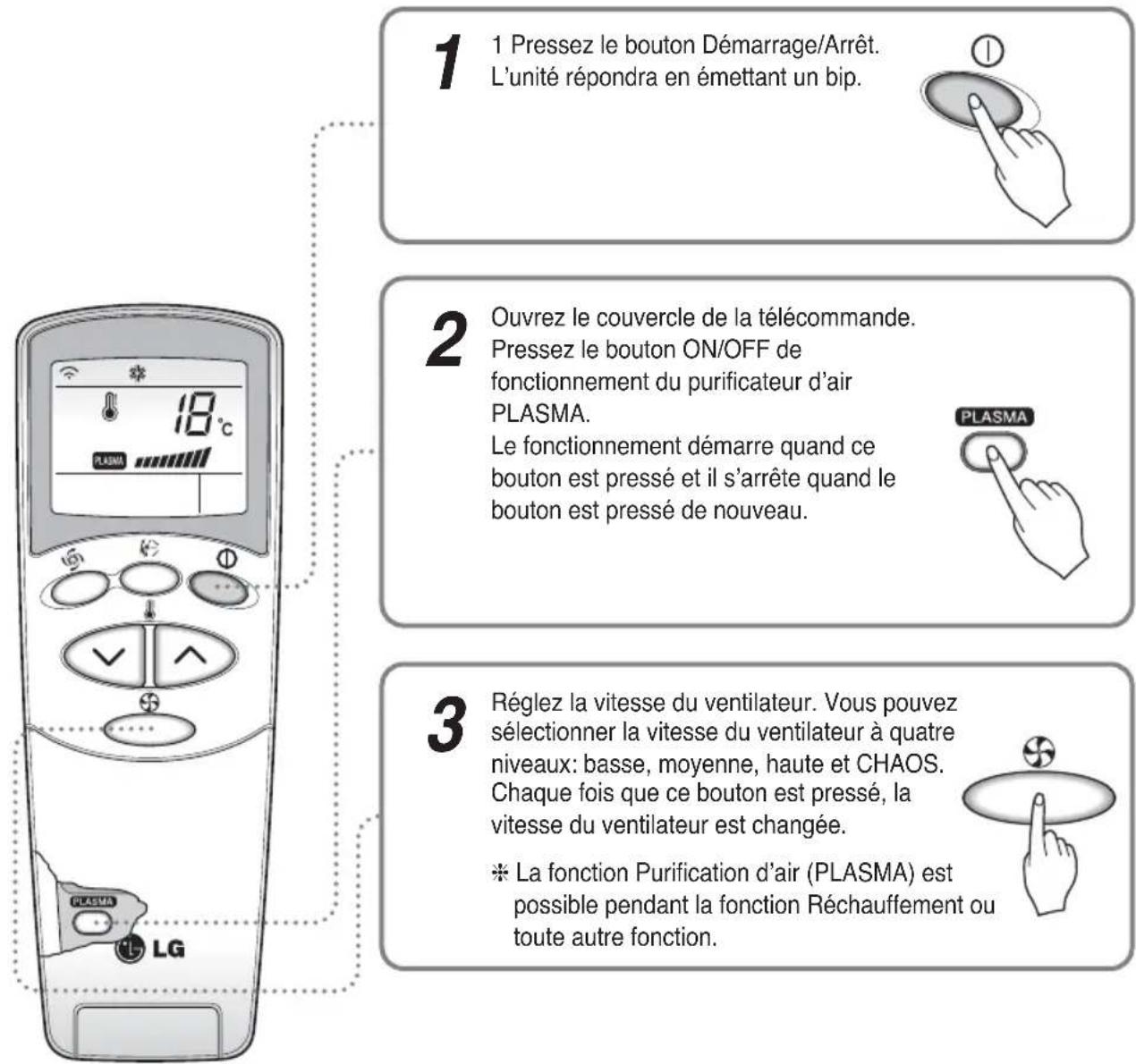

Fonctionnement Purification PLASMA (Optionnel)

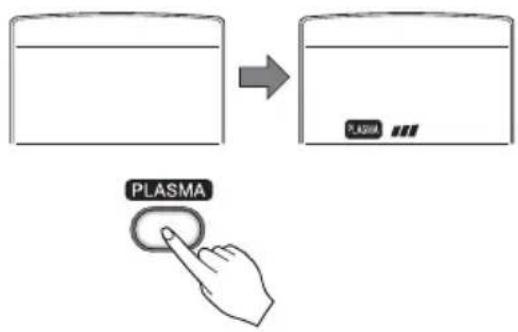

Fonctionnement Purification d'air PLASMA uniquement

Si vous pressez le bouton PLASMA, le purificateur d'air PLASMA s'active.
Chaque fois que ce bouton est pressé ( ), le mode de vitesse du ventilateur change.

Fonctionnement 2nd F

1 Pressez le bouton Demarrage/Arret. L'unité répondra en émettant un bip.

2 Ouvrez le couvercle de la télécommande et pressez le bouton 2nd F pour activer les fonctions imprimées en bleu en bas des boutons. (Vérifiez l'indication de la 2nde fonction sur l'afficheur de la télécommande.) Ces boutons commandent le réglage de la minuterie comme suit:

3 La 2nde fonction disparaît automatiquement après un court instant ou quand le bouton est pressé de nouveau.

Pour obtenir plus de détails, lisez les fonctions de la page suivante.

Fonctions supplémentaires

Mode Sleep

1. Pressez le bouton du mode Auto Sleep pour régler l'heure à laquelle vous pouze que l'unité s'arrête automatiquement.
2. La Minuterie est programmée dans des augmentations d'une heures en appuyant sur le bouton du mode Auto Sleep de 1 à 7 fois. Le mode Sleep est disponible de 1 à 7 fois. Pour changer la période de temps dans des laps de 1 heures, pressez le bouton du mode Sleep en même temps que vous pointez la télécommande vers le climatiseur.
3. Assurez-vous que le LED du mode Auto Sleep s'allume.

Pour annuler le mode Sleep, pressez le bouton du mode Auto Sleep plusieurs fois jusqu'à ce que l'étoile (♂) disparaissé de l'afficheur de fonctionnement.

REMARQUE REMARQUE Le mode Sleep

s'activera à une vitesse du ventilateur basse (refroidissement) ou à une vitesse du ventilateur moyenne (pompe à chaleur uniquement) pour un repos tranquille.

EN MODE RÉFROIDISSEMENT: La température augmentera automatiquement de 1^ dans les prochaines 30 minutes et de 2^ dans 1 heures pour un repos comfortable.

Réglage de l'heure

1. L'heure ne peut être régée qu'aupres avoir pressé le bouton Reset. Si vous venez de remplacer les piles, le bouton Reset devra etre pressé afin de rétablir l'heure.

Presse le bouton Demarrage/Arret.

1. Pressez le bouton 2nd F et vérifie si l'icone 2nd F est allumé.

1. Pressez les boutons de Reglage de l'heure jusqu'à étabrir l'heure désirée.

2. Pressez le bouton de Reglage de la minuterie.

REMARQUE Verifiez levoyant pour AM et PM.

Délai Demarrage/Arrêt préregle

1. Assurez-vous que l'heure soit bien reglee sur l'afficheur de la télécommande.

2. Pressez le bouton 2nd F.

1. Pressez les boutons Minuterie ON demarrer ou annuler la minuterie.

2. Pressez les boutons de Reglage de l'heure jusqu'à étabir l'heure désirée.

1. Confirmez le réglage sélectionné on/off en appuyant sur le bouton de réglage de la minutes en même temps que vous pointez la télécommande vers le récepteur de signal.

Pour annuler le réglage de la minuterie.

Pressez le bouton pour annuler la minuterie en même temps que vous pointez la télécommande vers le recepteur de signal. (Le voyageant de la minuterie sur le climatiseur et sur I'afficheur disparaitra.)

REMARQUE Sélectionnez un des quatre types de fonctionnement suivants.

Étant l'unité en fonctionnement

Délai Minuterie OFF Délai Minuterie ON Délai Minuterie OFF et ON

Délai Minuterie ON et OFF

Contrôle de direction du flux d'air vertical

Type Standard, Artcool Deluxe

Le flux d'air haut/bas (flux d'air vertical) peut être régé à l'aide la télécommande.

1. Pressez le bouton Demarrage/Arret pour faire fonctionner l'unité.

2. Ouvrez le couvercle de la
   telecommande. Pressez le bouton Chaos Swing et les volets se
   déplaceront vers le haut et vers le bas. Pressez le bouton Chaos Swing de nouveau pour regler le volet vertical dans la direction du flux d'air désirée.

Type Artcool

Le flux d'air haut/bas et droit/gauche peut être régé à l'aide de la télécommande.

Presse le bouton Demarrage/Arrêt pourmettre en fonctionnement l'unité.

REMARQUE

Si vous pressez le bouton CHAOS swing, la direction du flux d'air horizontal change automatiquement basée sur l'algorithmme CHAOS pour distribuer l'air ambiant de façon équilibrée, ainsi que pour faire le corps humain se sentir plus à l'aise, comme s'il profitait d'une brise naturelle.
Utilisez toujours la télécommande pour regler la direction du flux d'air haut/bas. Le déplacement du volet de direction du flux d'air vertical avec la main peut endommager le climatiseur.
Quand l'unité est arrêtée, le volet de direction du flux d'air haut/bas sera fermé pour empêcher l'entrée d'air dans le système.

Pour régler la direction gauche/droite (Flux d'air horizontal)

Attention: Assurez-vous que l'unité soit arrêtée avant de régler le contrôle de direction du flux d'air horizontal.

Ouvrez avec soin le volet vertical afin de permettre l'acces à la direction du flux d'air horizontal.

Reglez la direction du flux d'air gauche/droite avec la main.

Presse le bouton Chaos Swing et les volets commenceront à se déplacer.

Presse le bouton de nouveau et les volets s'arreteront.
Après 30 minutes, les volets reviennent
automatiquement à la position de flux d'air maximal.

Contrôle de la direction du flux d'air horizontal (optionnel)

Le flux d'air horizontal à droite/à gauche est régle en utilisant la télécommande.

1. Appuyez sur la touche Start/Stop pourmettre en marche l'appareil.
2. Ouvrez le couvercle de la télécommande. Appuyez sur la touche Start/Stop de la direction du flux d'air et les prises d'air se tourneront vers la croite et vers la gauche. Appuyez de nouveau sur la touche de contrôle de la direction du flux d'air horizontal pour regler les prises d'air horizontales dans la direction voulue du flux de l'air.

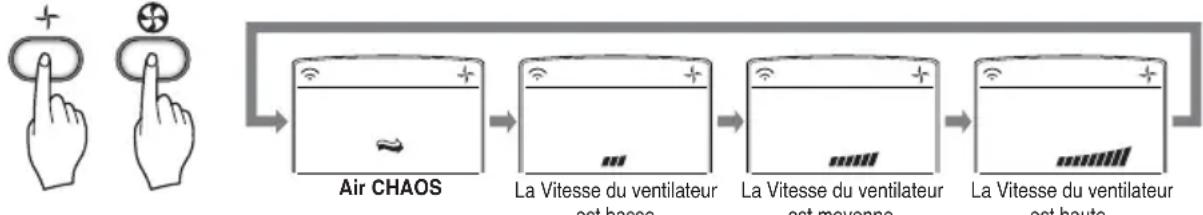

Mode Circulation d'air

Fait circuler l'air sans refroidissement ni rechauffement.

1. Pressez le bouton Demarrage/Arrêt. L'unité répondra en émettant un bip.
2. Ouvrez le couvercle de la télécommande. Pressez le bouton Circulation d'air. Maintenant chaque fois que vous pressiez le Selecteur de vitesse du ventilateur interieur, la vitesse du ventilateur change de baisse à CHAOS et revient à baisse.

REMARQUE

Air CHAOS economise de l'électricité et prévient le refroidissement excessif. La vitesse du ventilateur change automatiquement de haute à basse ou vice-versa, selon la température ambiente.

Autonettoyage (Types Artcool, Artcool Deluxe, Artcool Mirror uniqueness)

1. Pressez le bouton Demarrage/Arrêt pourmettre l'unité en fonctionnement.
2. Ouvrez le couvercle de la télécommande. Sélectionnez Fonctionnement Refroidissement ou Fonctionnement Déshumidification saine.
3. Pressez le bouton Autonettoyage.
4. Meme si le bouton Demarrage/Arrêt est pressé, l'unité fonctionne en mode Autonettoyage pendant 15 minutes -elle fonctionne en mode de fonctionnement rechauffement pendant 1 minute et fait circuler l'air ambiant sans refroidissement ni rechauffement pendant 14 minutes-. Ensuite, l'unité s'arrête.

REMARQUE

Pendant la fonction Autonettoyage, l'humidite qui reste à l'intérieur des unités interieures après le Fonctionnement Refroidissement ou le Fonctionnement Deshumidification saine peut être enlevée.
Pendant la fonction Autonettoyage, les seuls boutons qui peuvent etre utilisés sont Demarrage/Arret, Plasma et Autonettoyage

Luminosite de l'afficheur (AMNH076DZ\*0[MC07AH\*NZ0], AMNH096DU\*0[MC09AH\*NU0])

AUTO CLEAN

• La luminosité de l'afficheur de l'unité peut être régée à l'aide de la télécommande. Pressez le bouton Demarrage/Arrêt pourmettre en marche l'unité. Ouvrez le couvercle de la télécommande, pressez le bouton 2nd F et, pressez le bouton de luminosité de l'afficheur. L'afficheur deviendra nombre.Pressez ce bouton de nouveau pour rétabrir la luminosité brillante de l'afficheur.

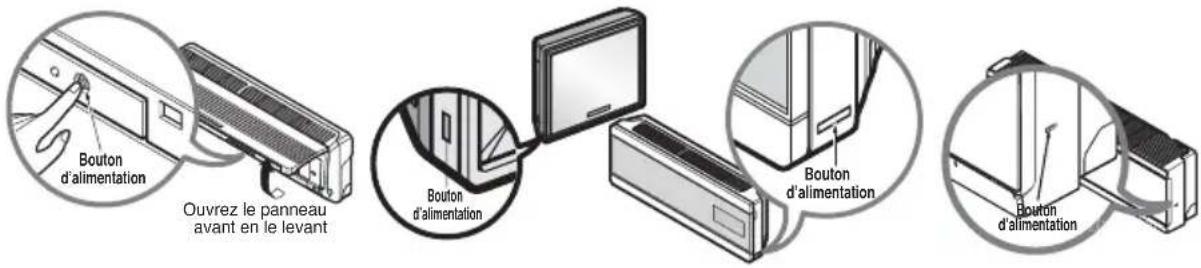

Fonctionnement force

Le fonctionnement demarrera si le bouton d'alimentation est pressé sans avoir recours à la télécommande. Si vous pouze arrêté le fonctionnement, pressez ce bouton de nouveau.

	Modèle Refroidissement	Modèle Pompe à chaleur
		Temp. Ambiente ≥ 24°C	1°C ≤ Temp. Ambiente < 24°C	Temp. Ambiente < 21°C
Mode de fonctionnement	Refroidissement Refroidissement	Déshumidification saine Réchauffement
Vitesse du ventilateur intérieur	Haute Haute Haute Haute Haute
Température établie	22°C 22°C 23°C 24°C

Redémarrage automatique

En cas d'une panne d'électricité, lorsque l'électricité revient, l'unité fonctionne automatiquement selon les conditions de fonctionnement établies au préalable.

Il n'est donc pas nécessaire d'activer cette fonction en appuyant sur un bouton ou une touche quelconque.

Au mode initiaI, le ventilateur fonctionne a basse vitesse et le compresseur demarre environ 3 minutes apres.

Aussitôt le compresseur démarre, la vitesse du ventilateur reprend également son dernier réglage.

En cas d'absence pendant une longue période, coupez l'alimentation principale pour éviter des redémarrages non youlus en cas de panne d'électricité.

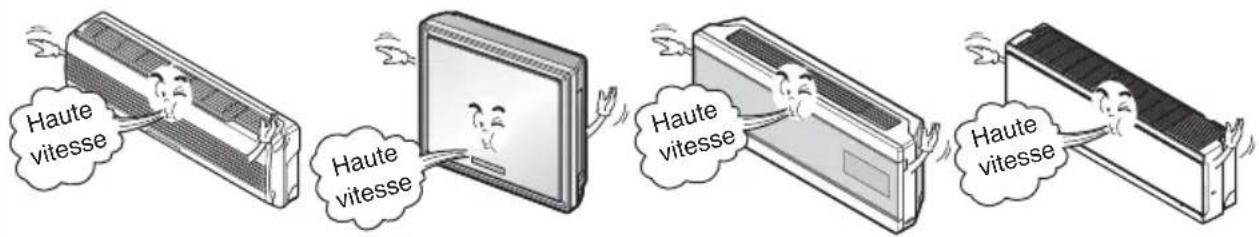

Information utile

Vitesse du ventilateur et capacité de refroidissement.

La capacité de refroidissement/rechauffement indiquée sur les specifications est la valeur correspondante à la vitesse du ventilateur régée haute. La capacité sera inférieure à une vitesse du ventilateur moyen ou BASSE.

La haute vitesse du ventilateur est recommendée lorsque vous désirez refroidir/rechauffer l'habitation.

Entretien et Service

ATTENTION: Avant de réaliser n'importe quel type d'entretien, coupez l'alimentation principale du système.

Unité Intérieure Type Standard

Grille, Boitier et Telecommande

• Arrêtez le système avant de commencer le nettoyage.

Pour nettoyer, essuyer avec un tissu doux et sec. N'utilisez pas de dessive ni d'abrasifs.

REMARQUE Le cordon d'alimentation doit etre

debranché avant de nettoyer l'unité interieure.

FILTRES A AIR

Les filtres à air derrière la grille avant doivent être vérifiés et nettoyés une fois toutes les 2 semaines ou plus souvent s'il est nécessaire.

FILTRPPLASMA,FILTRE DEODORANTTRIPLE(OPTIONNEL)

Le filtré PLASMA derrière les filtres à air doit être vérifié et nettoyé une fois tous les 3 mois ou plus souvent s'il est nécessaire.

Ne touche pas ce Filtre PLASMA dans les 10 secondes posterieures à l'ouverture de la grille d'entrée d'air; cela peut vous provoquer un choc électrique.

N'utilissez jamais:

D'eau plus chaude de 40^

Elle peut provoquer des déformations et/ou des décolorations.

• De substances volatiles.

Elles peuvent endommager les surfaces du climatiseur.

1. Levez le panneau avant d'accès et libéré avec soin la languette du filtré pour retarder le filtré.
2. Nettoyez le filtre à l'aide d'un aspirateur ou dans de l'eau savonneuse à peine chaude.
3. Si la saleté est profonde, nettoyez avec une solution de détergent dans de l'eau à peine chaude.
4. Si vous utilisez de l'eau très chaude (40^ ou plus), vous risquez de provoquer des déformations.
5. Avec avoir nettoyé avec de l'eau, sechez bien à l'ombre.

6. Replacez le filtré à air.

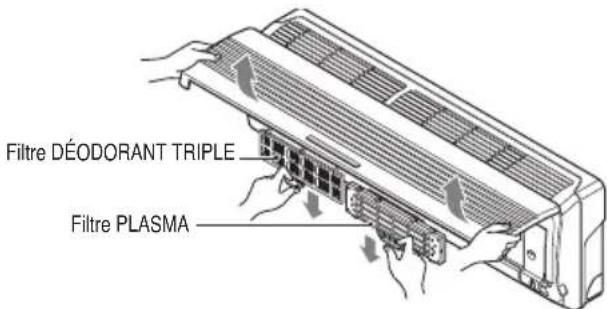

7. ÀpRES avoir enlevé les filtres à air, poussez avec soin vers l'avant pour enlever le filtré PLASMA.

8. Enlevez la poussière à l'aide d'un aspirateur ou de l'air. (Vous ne devez pas essayer de le nettoyer avec de l'eau).
9. Remarquez les coupes des lignes de décharge électrique.

10. Replacez le filtré PLASMA dans la position originelle.

11. ÀpRES avoir retire les filtres à air, poussez avec soin vers l'avant pour enlever le filtre DEODORANT TRIPLE.

12. Sèchez au soleil pendant deux heures.
13. Replacez le cadre DEODORANT TRIPLE dans la position originelle.

Remplacement du filtré de purification (optionnel)

• Période d'utilisation recommandée: Environ 2 ans.

• Ouvrez le panneau avant et retirez les filtres a air.

1. Replacez le filtré à air et reférerlez panneau avant.

1. Retirez le Filtre Deodorant Triple.

2. Insérez le nouveau Filtré Déodorant Triple.

Unité Intérieure Type Artcool

Grille, Boitier et télécommande

• Arrêtez le système avant de commencer le nettoyage.

Pour nettoyer, essuyez avec un tissu sec doux et sec. N'utilisez pas de lessive ni d'abrasifs.

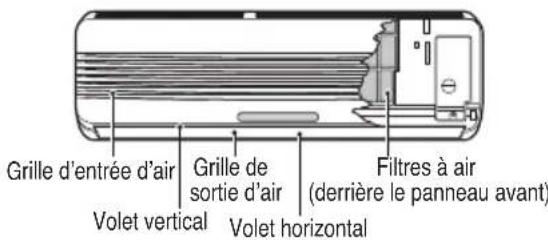

REMARQUE Le cordon d'alimentation doit etre

débranché avant de nettoyer l'unité interieure.

FILTREÀAIR

Les filtres à air derrière la grille avant doivent être vérifiés et nettoyés une fois toutes les 2 semaines ou plus souvent s'il est nécessaire.

N'tutilisez jamais:

D'eau plus chaude de 40^

Elle peut provoquer des déformations et/ou des décolorations.

• De substances volatiles.
  Elles peuvent endommager les surfaces du climatiseur.

1. Poussez vers le bas la partie inférieure de la grille. Ensuite, librez la languette du filtre et retirez le filtre lentement. (Remarque: Nettoyez le filtre après avoir arrêté l'appareil)

2. Nettoyez le filtré à l'aide d'un aspirateur ou dans de l'eau savonneuse à peine chaude.

3. Si la saleté est profonde, nettoyez avec une solution de détergent dans de l'eau à peine chaude.

4. Si vous utilisez de l'eau très chaude (40°C ou plus), vous risquez de provoquer des déformations.

5. Avec avoir nettoyé avec de l'eau, sechez bien à l'ombre.

6. Replacez le filtrte a air.

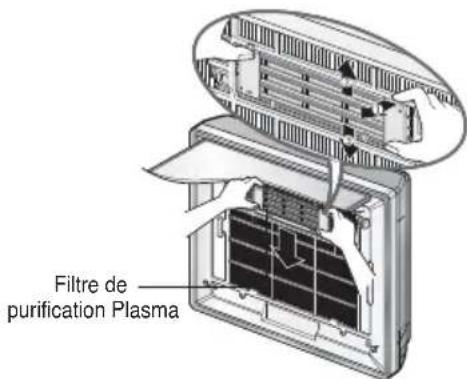

Nettoyage du filtré de purification

• Periode d'utilisation recommandée: Environ 3 mois.
• Ouvrez le panneau avant et retirez le filtré à air.

1. Plongez les Filtres Plasma dans de l'eau ayant un détergent neutre pendant 1~2 heures et ensuite, retirez-les.

2. Retirez le Filtre Plasma.

1. Replacez le filtrte Plasma après l'avoir seché parfaitement à l'ombre. Replacez maintenant le filtrte à air et refermez correctement le panneau avant en utilisant le crochet.

Unité Intérieure Type Artcool Deluxe

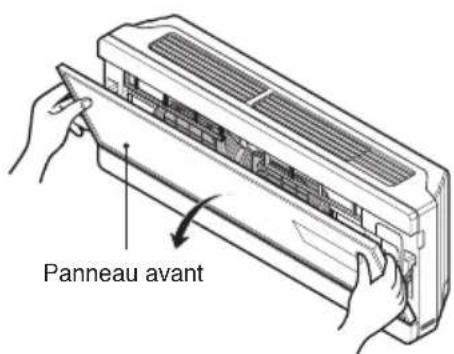

1. Ouvrez le panneau avant de la partie supérieure

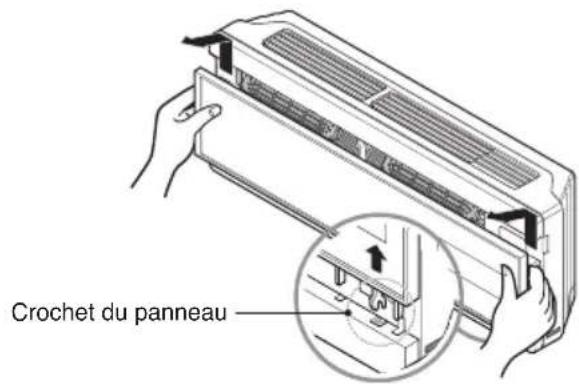

1. Levez le panneau avant.
   Le crochet du panneau se libre.

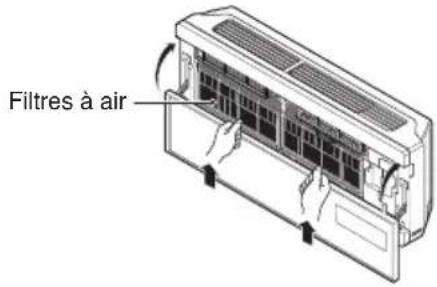

1. Retirez le panneau et enlevez les filtres à air. 4. Nettoyez à l'aide d'unerosse molle et d'un

aspirateur. Si la saleté est profonde, nettoyez avec de l'eau.

1. Replacez les filtres a air sechés à l'ombre et refermez le panneau.

Ne touche pas ce Filtre PLASMA dans les 10 secondes posterieures à l'ouverture de la grille d'entrée d'air; cela peut vous provoquer un choc électrique.

N'tutilisez jamais:

D'eau plus chaude de 40^ Elle peut provoquer des deformations et/ou des decolorations.
- De substances volatiles.
Elles peuvent endommager les surfaces du climatiseur.

Nettoyage du Filtr de Purification

• Periode d'utilisation recommende: Environ 3 mois.

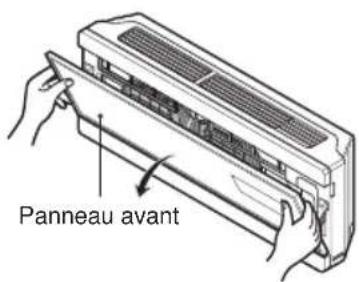

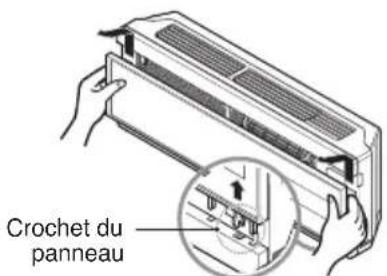

• Ouvrez le panneau avant de la partie supérieure.

• Levez le panneau avant.
  Le crochet du panneau se libre.

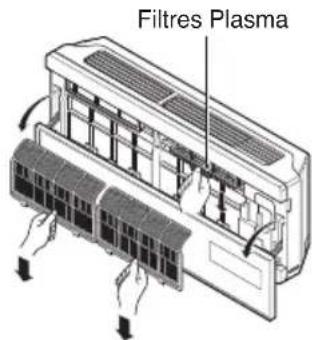

• Enlevez le filtré à air et retirez les filtres plasma. (2 filtrés Plasma).

1. Nettoyez le filtré plasma avec l'aspirateur. 5. Insérez les filtres plasma dans la partie obscure et puis mettez le filtré à air.

Type Artcool Mirror

Grille, Boitier et Telecommande

• Arrêtez le système avant de commencer le nettoyage.

Pour nettoyer, essuyer avec un tissu doux et sec. N'utilisez pas de lessive ni d'abrasifs.

REMARQUE Le cordon d'alimentation doit etre debranché avant de nettoyer l'unite interieure.

FILTRESÀAIR

Les filtres à air derrière la grille avant doivent être vérifiés et nettoyés une fois toutes les 2 semaines ou plus souvent s'il est nécessaire.

1. Ouvrez le panneau avant tel que montré.
2. Tirez ensuite la languette du filtré légarement en avant pour enlever le filtré à air.

3. Nettoyez le filtré à l'aide d'un aspirateur ou dans de l'eau savonneuse à peine chaude.

4. Si la salete est profonde, nettoyez avec une solution de détergent dans de l'eau à peine chaude.

5. Si vous utilisez de l'eau très chaude (40^ ou plus), vous risquez de provoquer des déformations.

6. ÀpRES avoir nettoyé avec de l'eau, séchez bien à l'ombre.

7. Replacez le filtré à air.

FILTRE PLASMA

Le filtré PLASMA derrière les filtres à air doit être vérifié et nettoyé une fois tous les 3 mois ou plus souvent s'il est nécessaire.

1. ÀpRES avoir enlevé les filtres à air, poussez avec soin vers l'avant pour enlever le filtrre PLASMA.
2. Enlevez la poussière à l'aide d'un aspirateur ou de l'air. (Vous ne doivent pas essayer de le nettoyer avec de l'eau).
3. Remarquez les coupes des lignes de décharge électrique.
4. Replacez le filtré PLASMA dans la position originelle.

N'tutilizez jamais:

D'eau plus chaude de 40^
Elle peut provoquer des déformations et/ou des décolorations.
- De substances volatiles.
Elles peuvent endommager les surfaces du climatiseur.

Ne touche pas ce Filtre PLASMA dans les 10 secondes posterieures à l'ouverture de la grille d'entrée d'air; cela peut vous provoquer un choc electrique.

Lorsque le climatiseur ne sera pas utilisependant une longue période.

Lorsque le climatiseur ne sera pas utilisé pendant une longue période.

Faites marcher le climatiseur en mode Circulation d'air pendant 2 à 3 heures (lisez la page 21).

• Ceci sechera les mecanismes internes.

Coupez le disjoncteur et debranchez le cordon d'alimentation.

ATTENTION: Coupelez

disjoncteur lorsque le climatiseur ne sera pas utilisé pendant une longue période.

De la saleté peut s'accumuler et causer un incendie.

Enlevez les piles de la télécommande.

Lorsque le climatiseur sera utilisé de nouveau.

Nettoyez le filtré à air et placez-le dans l'unité interieure.

(Lisez les pages 23~27 concernant le nettoyage des filtres.)

Vérifiez que l'entrée et la sortie d'air des unités interieure et extérieure ne soient pas bloquées.

Conseils d'utilisation

Ne refroidissez pas à l'excess la salle.

Ce n'est pas bon pour la santé et cela vous fait gaspiller de l'electricité.

Veiliez a ce que les portes et les fenêtres soient bien fermées.

Evitez, si possible, d'ouvrir des portes et des fenêtes afin de conserver l'air froid dans la salle.

Fermez les stores et les ridesaux.

Veillez à ce que le soleil n'entre pas directement dans la salle lorsque le climatiseur est en marche.

Nettoyez le filtré à air régulierement.

Les obstacles dans le filtré à air réduisent le flux d'air ainsi que les effets de refroidissement et déshumidification.

Nettoyez-le au moins une fois toutes les deux semaines.

Gardez une température ambiente uniforme.

Reglez la direction du flux d'air vertical et horizontal afin d'assurer une la température ambiente uniforme.

Aérez la salle de temps en temps.

Puisque les fenêtes restent fermées, il est conseilé de les ouvrir et d'aérer la salle de temps en temps.

Guide de Dépannage

Avant de demander des réparations ou de contacter le service technique, vérifie les points ci-dessous.... Si vous ne parvez pas à résoudre le problème, veuillez contacter votre distributeur ou le service après-vente.

Problème Explication	Voir page
Le climatiseur ne fonctionne pas.	• Vérifiez la température ambiente établie.	11,14
	• Vérifiez si le disjoncteur est sous tension.	-
Il y a une odeur bizarre dans la salle.	• Vérifiez qu'il ne s'agit pas d'une odeur à humidité exsudée par les murs, la moquette, les meubles ou les tissus qui se trouvent dans la salle.	-
Il semble que la condensation coule du climatiseur.	• Vérifiez si le raccord de drainage est bien raccordé ou si l'unité intérieure est bien installée.	-
Le climatiseur ne fonctionne pas pendant environ 3 minutes après avoir été démarré.	• C'est le dispositif de protection du mécanisme. • Attendez environ 3 minutes et le climatiseur se mettra en marche. • Ce dispositif à retardement sert à protégger le comprésur contre les "On/Off" fréquents.	-
L'appareil ne refroidit pas ou ne réchauffe pas efficacement.	• Le filtré à air est-il sale ? Lizez les instructions pour le nettoyage du filtré à air.	22~26
	• La température a-t-elle est régée correctement ?	11,14
	• Les grilles d'entrée et de sortie d'air de l'unité intérieure sont-elles obstruées ?	-
Le fonctionnement du climatiseur est bruyant.	• Si le bruit que vous entendez ressemble à de l'eau qui coule. - C'est le bruit du réfrigérant qui coule à l'intérieur du climatiseur. • Si le bruit que vous entendez ressemble à de l'air comprimé dégagé dans l'atmosphère. - C'est le bruit de l'eau déshumidifiée étant traitée à l'intérieur du climatiseur.	-
L'afficheur de la télécommande est faible ou bien aucune information ne s'affiche sur l'écran.	• Les piles sont-elles épuisées ? • Les piles sont-elles insérées dans la direction (+) et (-) inverse?	7
On entend un crapquement.	• Ce bruit est général par l'expansion/constriction du panneau avant, etc. due aux changements de température.	-

BENUTZERHANDBUCH

KLIMAANLAGE
