MANUALE UTENTE A7UW486FA0 LG

MANUALE DI ISTRUZIONI

CLIMATIZZATORE

Leggere con attenzione quello manuale prima di usare l'unità e conservare per uso futuro.

TYPE:Multi

Precazioni di sicurezza.3

Prima dell'uso 6

Istruzioni per il funzionamento

Telecomando 7

Funzionamento del telecomando 10

Funzionalità aggintive ....18

Manutenzione e assistenza....22

Suggerimenti per il funzionamento 27

Risoluzione dei problemi ...28

DATI DA RICORDARE

Annotare qui il numero di serie e il modello:

N^ .modello

I numero sono riportati sull'etichetta a lato di agli unità.

Nome del rivenditore

Data di acquisito

■ Spillare la ricevuta su questa pagina qualora fosse necessaria per provare la data di acquisto o per motivi di garanzia.

LEGGERE IL MANUALE

All'interno trovera molti suggerimenti utili sull'uso e la manutenzione del condizionatore. Un minimo di attenzione cui far risparmiare molto tempo e denaro nel corso della vita del condizionatore.

Nella tabella di riferimento per la risoluzione dei problemi trovera molte risposte ai problemi più comuni. Consultando la tabella Risoluzione dei problemi potrebbe non essere necessario contattare il servizio di assistenza.

AVVERTENZE

• Contattare un tecnico dell'assistenza autorizzato per la riparazione o la manutenzione dell'unità.
• Contattare l'installatore per eseguire l'installatione dell'unità.
• Il condizionatore non è stato progettato per essere utilizzato da bambini o invalidienza supervisione.
• É consigliabile vigilare sui bambini affinché essi non giochino con il condizionatore.
• Se il cavo di alimentazione deve essere sostituito, il servizio di sostituzione deve essere eseguito solo da personale autorizzato utilizzando parti di ricambio originali.
• Il servizio di installmente deve essere eseguito in conformità con gli standarde elettrici nazionali de esclusivamente da personale autorizzato.

Precauzioni di sicurezza

Per evitare infortuni dell'utente o altre persone e danni alle cose, attenersi alle seguenti istruzioni.

L'uso errato causato alla mancata osservanza delle istruzioni cui cause danni o lesions. L'importanza è classificata dalle seguentiindicazioni.

ATTENZIONE

Questo significato indica la possibilità di decesso o di grave infortunio.

AVVISO

Questo significato indica la possibilità di infortunio o danni alle cose.

Il significato dei symboli utilizzati in questo manuale è spiegato di seguito.

Azione/operazione da non fare.

Attenersi alle istruzioni.

ATTENZIONE

Installazione

Non smontare o tentare di riparare il prodotto. Il prodotto deve essere sempre provvisto di messa a terra.

• Contattare il rivenditore e il centro assistenza. - Cio causera incendi o scosse elettriche.

Non avvincare gas inflammabili o materiali esplosivi al prodotto.

• In caso contrario, si potrebbero verificare incendi o guasti al prodotto.

Non installare il prodotto su supporti di installatione difettosi.

• In caso contrario, si potrebbero verificare danni o incidenti.

Per l'installazione, rivolgersi sempre al rivenditore o al centro assistenza.

• In caso contrario, si potrebbero verificare incendi, scosse elettriche o lesioni.

Per i collegamenti elettrici, rivolgersi sempre al rivenditore o al centro assistenza.

• Ciò causerà incendi o scosse elettriche. - Ciò causerà incendi o scosse elettriche.

Installare sempre un interruptore automatico e un interruptore principale.

• La mancata installatione cui cause incendi e scosse elettriche.

Non installare l'unità in ambienti con rischio di perdita di gas inflammabili.

• In caso contrario, si potrebbero verificare esplosioni o incendi.

Disimballare e installare il prodotto con attenzione.

• I cordi taglienti possono causare lesions.

Non installare il prodotto su supporti di installatione difettosi.

• In caso contrario, si potrebbero verificare danni o incidenti.

Non utilizzato il cavo di alimentazione se danneggiato.

Funzionamento

Non toccare il prodotto con le mani bagnate.

• In caso contrario, si potrebbero verificare incendi o scosse elettriche.

Non posizionare il riscaldatore vicino al cavodi alimentazione.

• In caso contrario, si potrebbero verificare incendi e scosse elettriche.

Provedere a una Buona ventilazione dell'ambiente in caso di impiego con fornelli e simili.

• In caso contrario, potrebbe verificarsi una manzanza di ossigeno.

Non mettere oggetti pesanti sul cavo di alimentazione.

• In caso contrario, si potrebbero verificare incendi o scosse elettriche.

Coprillepartieelettriche.

• In caso contrario, si potrebbero verificare incendi o scosse elettriche.

Non après la bocca di aspirazione del prodotto durante il funzionamento.

• In caso contrario, si potrebbero verificare scosse elettriche o guasti.

Evitare che i bambini calpestino il prodotto.

• In caso contrario, i bambini potrebbero subire gravi lesioni.

Evitare l'ingresso di acqua all'interno del prodotto.

• In caso contrario, si potrebbero verificare incendi o scosse elettriche.

AVVISO

Installazione

Dopo l'installazione o la riparazione del prodotto, verificare sempre che non vi siano perdite di gas.

• In caso contrario, si potrebbero verificare guasti al prodotto.

Non trasportare il prodotto da soli.

Cio potrebbe causare danni alla salute.

In caso di rumori, odori o fumo anomali provenienti dal prodotto. Specnere l'interruttore automatico e scollegare il cavo di alimentazione.
- In caso contrario, si potrebbero verificare incendi o scosse elettriche.
Evitare l'ingresso di acqua nelle parti elettriche.
- In caso contrario, si potrebbero verificare incendi o guasti al prodotto e scosse elettriche.
In caso di inutilizzato del prodotto per lunghi periodi, scollegare il cavo di alimentazione e spegnere l'interruttore automatico.
- In caso contrario, si potrebbero verificare incendi o guasti al prodotto.
In caso di allagamento del prodotto, rivolgersi al centro assistenza.
- In caso contrario, si potrebbero verificare incendi o scosse elettriche.
Non spegnere/accendere l'interruttore automatico o collegare/scollegare il cavo di alimentazione alla/dalla presa durante il funzionamento.
- In caso contrario, si potrebbero verificare incendi o scosse elettriche.
Non toccare le parti metalliche del prodotto durante la rimozione del filtro dell'aria.
- In caso contrario, si potrebbero verificare lesioni personali.
Non calpestre o mettere oggetti sul prodotto.
- In caso contrario, si potrebbero verificare lesioni personali e guasti al prodotto.

Installare il prodotto in modo che il rumore o l'aria calda provenienti dall'unità esterna non arrechino disturbo ai vicini.

• In caso contrario, potrebbero crearsi dei fastidi con i vicini.

Funzionamento

Non esporre la pelle direttamente all'aria fresca per periodi prolongati.

• In caso contrario, si potrebbero verificare danni alla salute.

Spagnere l'alimentazione prima di pulire il prodotto. Non esporre animali domestici o piante al flusso diretto dell'aria.

• In caso contrario, si potrebbero verificare incendi e scosse elettriche.

Non utilizzato il prodotto per scopi specifici come ad esempio per conservare animali, vegetali, strumenti di precisione o opere d'arte.

• In caso contrario, si potrebbero verificare danni alle cose.

Non posizionare ostacoli attorno l'ingresso o I'uscita del flusso d'aria.

• In caso contrario, si potrebbero verificare guasti al prodotto.

Pulire con un panno morbido. Non utilizzato cera, solventi, detergenti aggressivi, ecc.

• In caso contrario, la parte esterna del prodotto potrebbe rovinarsi.

Non introdure le mani o altri oggetti nella bocca di ingresso/uscita dell'aria.

• In caso contrario, si potrebbero verificare lesioni personali.

Non Non utilizzato il prodotto troppo a lungo in ambienti molto umidi e lasciare una finestra o una porta aperta.

• In caso contrario, potrebbero cadere dell'acqua e bagnare o danneggiare i mobili o altro.

Sostituire le 2 batterie sempre con altri dello stesso tipo.

In caso di caduta del liquido delle batterie sulla pelle o sugli indumenti, lavare accuramente con acqua pulita.

• In caso contrario, si potrebbero verificare danni alla salute.

In caso di perdite di gas dal prodotto, après la finestra per consentire la ventilazione dell'ambiente.

• In caso contrario, si potrebbero verificare esplosioni o incendi.

Porre animali domestici o piante al flusso di diretto dell'aria.

Cio potrebbe causare danni alla pianta o all'animale.

Arrestare il funzionamento e chiudere la finestra in caso di tempesto uragani.

• In caso contrario, si potrebbero verificare guasti al prodotto o scosse elettriche.

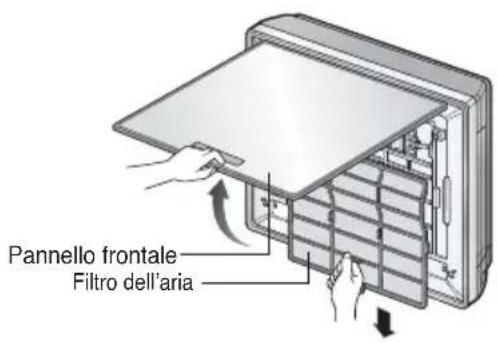

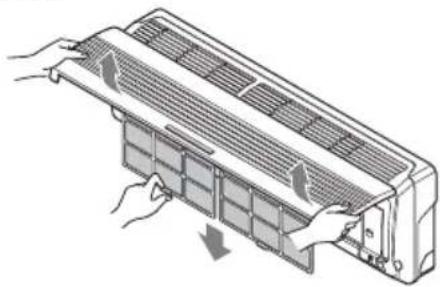

Inserire sempre il filtro in modo stabile. Pulirlo agli due settimane.

• In caso contrario, si potrebbero verificare guasti al prodotto.

Non bere acqua fuoriuscita dal prodotto.

• In caso contrario, si potrebbero verificare danni alla salute.

Non utilizzato il prodotto in luoghi chiusi per periodi prolongati.

• Cio potrebbe causare il soffocamento per mancanza di ossigeno.

Durante l'installazione, non salire su superfici poco stabili.

• In caso contrario, si potrebbero verificare lesioni personali.

Non caricare o smontare le batterie, né gettarle nel fuoco.

• In caso contrario, si potrebbero verificare incendi o esplosioni.

Utilizzare un fusibile a potenza normale.

• In caso contrario, si potrebbero verificare incendi o scosse elettriche.

Prima dell'uso

Preparazione per l'uso

1. Rivolgersi a un technician specializzato per l'installazione.
2. Collegare correttamente il cavo di alimentazione tra unità interna e unità esterna.
3. Utilizzare un circuito dedicato.
4. Se il cavo o la spina sono danneggiati, sostituirli con un ricambio originale.

Uso

1. L'esposizione prolungata al flusso diretto dell'aria cui esse pericolosa per la salute. Non esporre persone, animali o piante al flusso diretto dell'aria per periodi prolungati.
2. Per la possibilità di mancanza di ossigeno, in caso di uso con fornelli o altri dispositivi di riscaldamento ventilare l'ambiente.
3. Non utilizzato quello condizionatore d'aria per scopi specifici (ad esempio per conservare strumenti di precisione, alimenti, animali, piante o opere d'arte). Un uso di quello tipo potrebbe danneggiare gli oggetti.

Pulizia e manutenzione

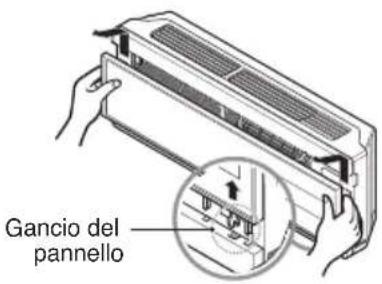

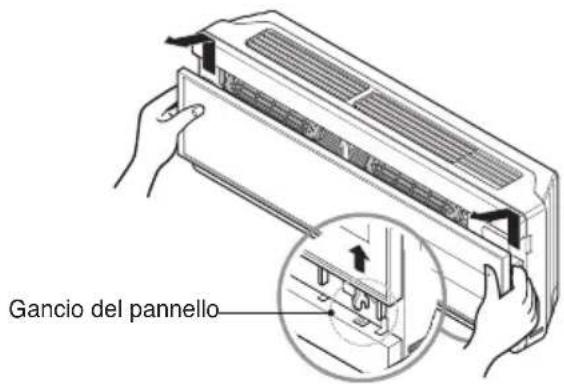

1. Non toccare le parti metalliche dell'unità durante la rimozione del filtr. La manipolazione dei bordi taglienti potrebbe causare lesioni.
2. Non pulire l'interno del condizionatore con acqua. L'esposizione all'acqua vuo distruggere l'isolamento, causando scosse elettriche.
3. Prima di pulire l'unità, accertarsi che l'alimentazione sia esclusa e l'interruttore spento. L'accensione occidentale dell'unità durante la pulizia delle parti interne cui cause gravi lesioni.

Riparazioni

Per interventi di riparazione e manutenzione, rivolgersi sempre al centro di assistenza autorizzato.

Simboliutilizzatinelmanuale

Questo symbolo indica il pericolo di scosse elettriche.

Questo symbolo indica pericoli che potrebbero danneggiare il condizionatore.

AVVISO

Questo symbolo indica avvisi particulari.

Istruzioni per il funzionamento

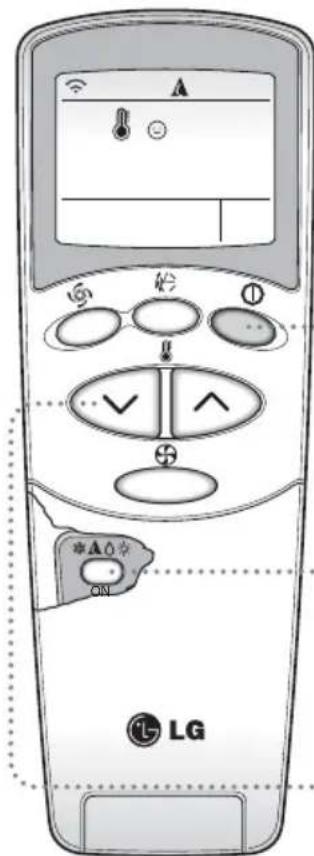

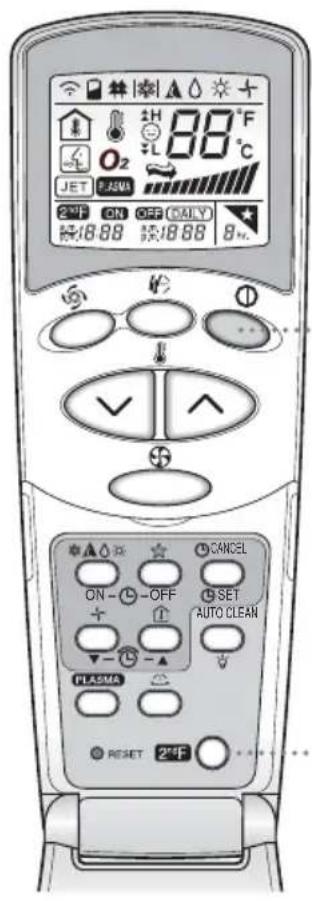

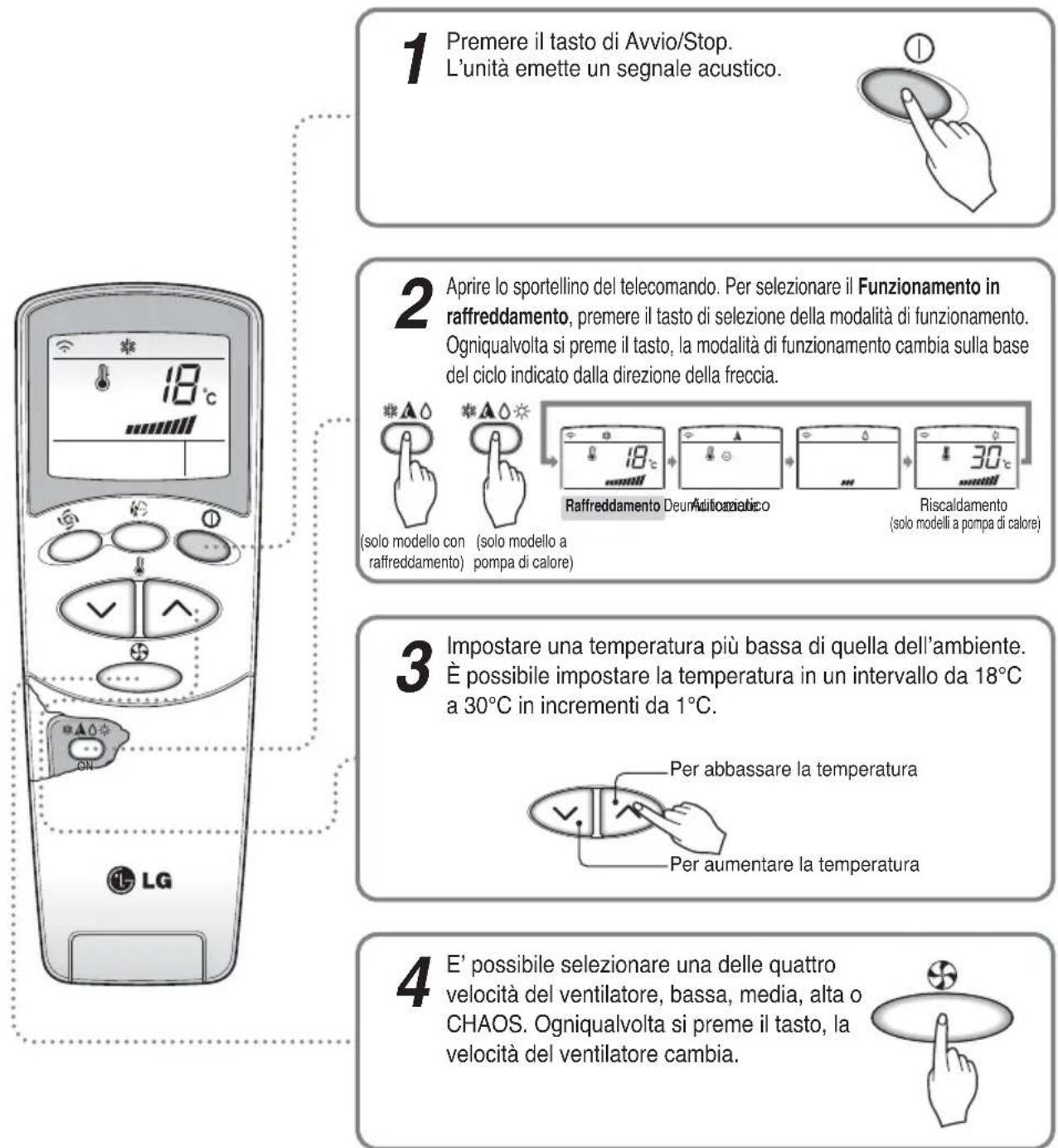

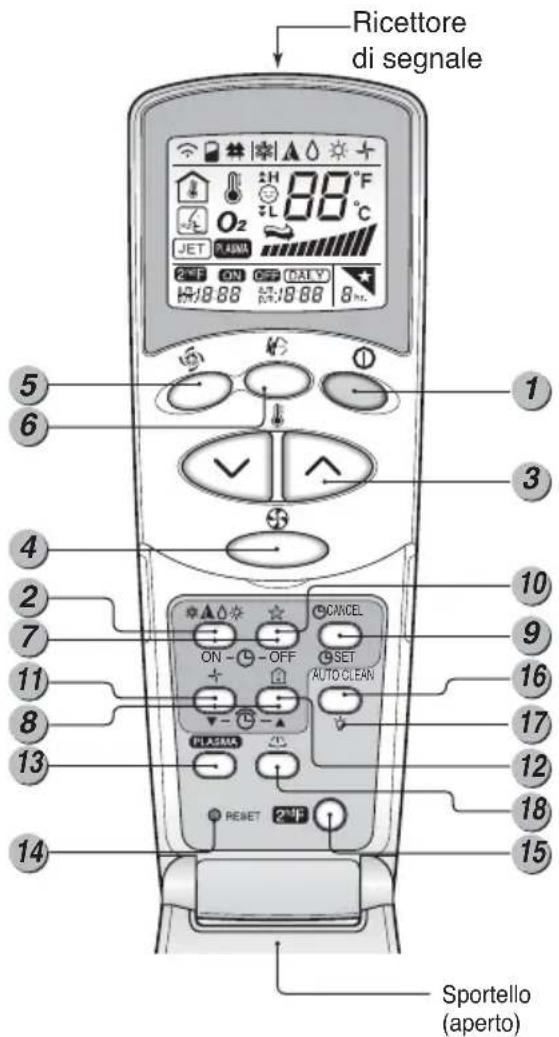

Telecomando

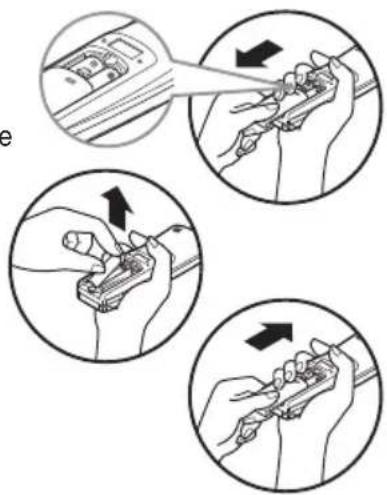

1 Rimuovere il coperchio delle batterie estraendolo nella direzione della freccia.
2 Inserire batterie nuove facendo attenzione alla corretta installmente dei poli (+) e (-) .
3 Reinserire il coperchio facendolo scorrere in posizione.

AVVISO

• Utilizzare 2 batterie 2 AAA (1,5 V). Non utilizzare batterie ricaricabili.

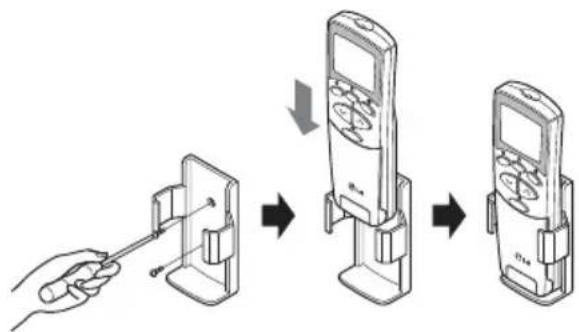

Conservazione e suggerimenti per l'uso del telecomando

• Facendo riferimento all'imagine successive, avvitare il supporto del telecomando alla parete.

Perutilizzare il condizionatore d'aria da camera, punctare il telecomando verso il ricettore di segnale.

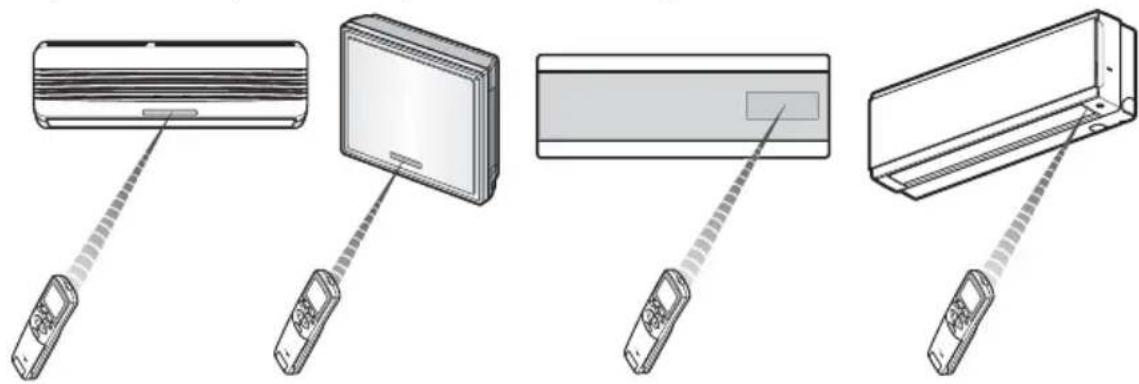

Tip standard Tipo Artcool Tipo Artcool Deluxe Tipo Artcool Mirror

Ricettore di segnale

Riceve i segnali dal telecomando (suono di rivezione segnali: due bip brevi e un bip lungo).

Spiedi funzionamento

Acceso/spento: Accesa quando ilsysteme è in funzione.

Modalità Sleep: : Accesa durante il funzionamento nella modalità automatica Sleep.

Timer: Si accende durante il funzionamento del Timer.

Modalità: Si accende durante il funzionamento in modalità di sbrinamento o Hot Start sbrinamento (solo modelli a pompa di calorie).

OUT

Funzionamento : Si accende durante il funzionamento dell'unità esterna.
unità esterna (solo modello con raffreddamento).

Spie di funzionamento

Riceve i segnali dal telecomando (suono di richezione segnali: due bip brevi e un bip lungo).

Spiedi funzionamento

Modalità Sleep : Accesa durante il funzionamento nella modalità automatica Sleep.

Timer Si accende durante il funzionamento del Timer.

Modalità : Si accende durante il funzionamento in modalità di sbrinamento o Hot Start sbrinamento (solo modelli a pompa di calore).

Funzionamento : Si accende durante il funzionamento dell'unità esterna unità esterna (solo modello con raffreddamento).

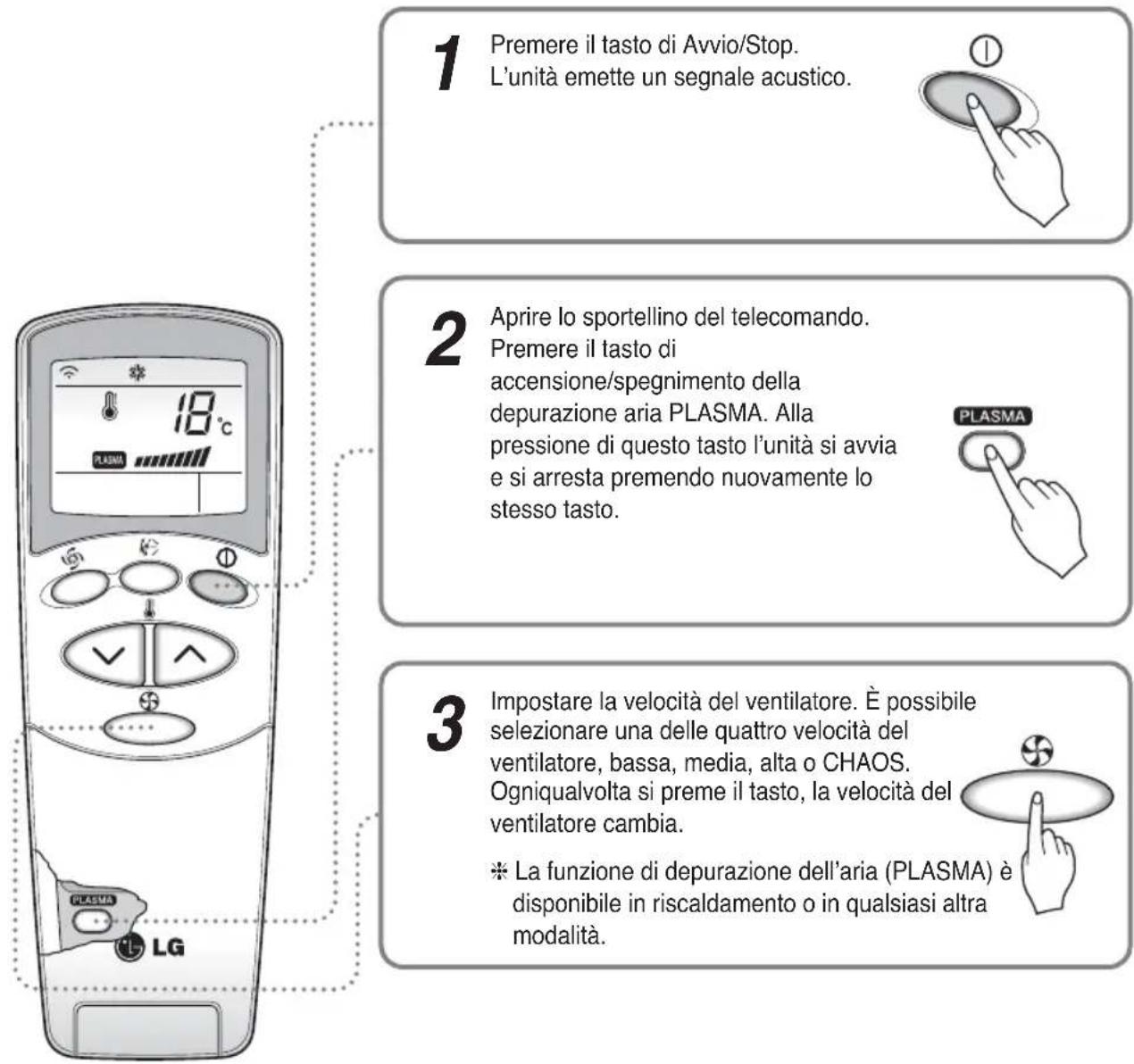

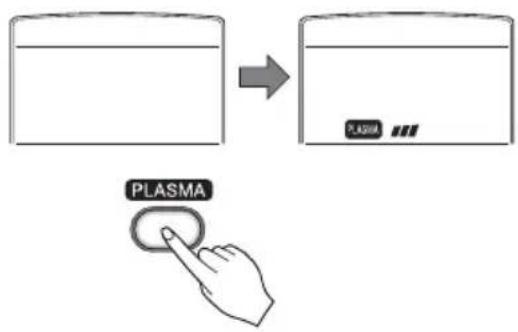

PLASMA: Indica l'opération di depurazione PLASMA.

A

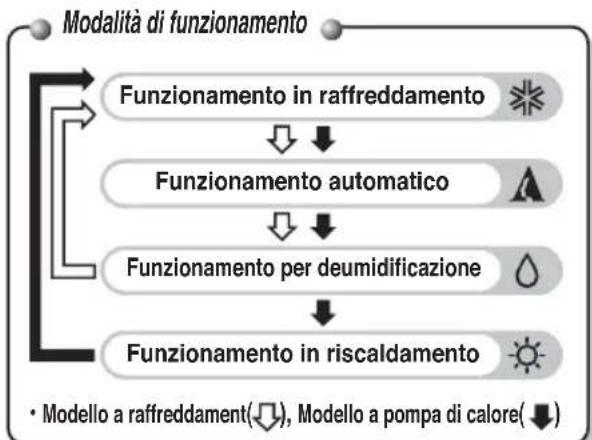

Ogni icona indica la propria modalità di funzionamento.

Modalità di raffreddamento Si accende durante il funzionamento in modalità di raffreddamento.

Modalità di funzionamento Si accende durante il funzionamento in modalità automatica. automatica

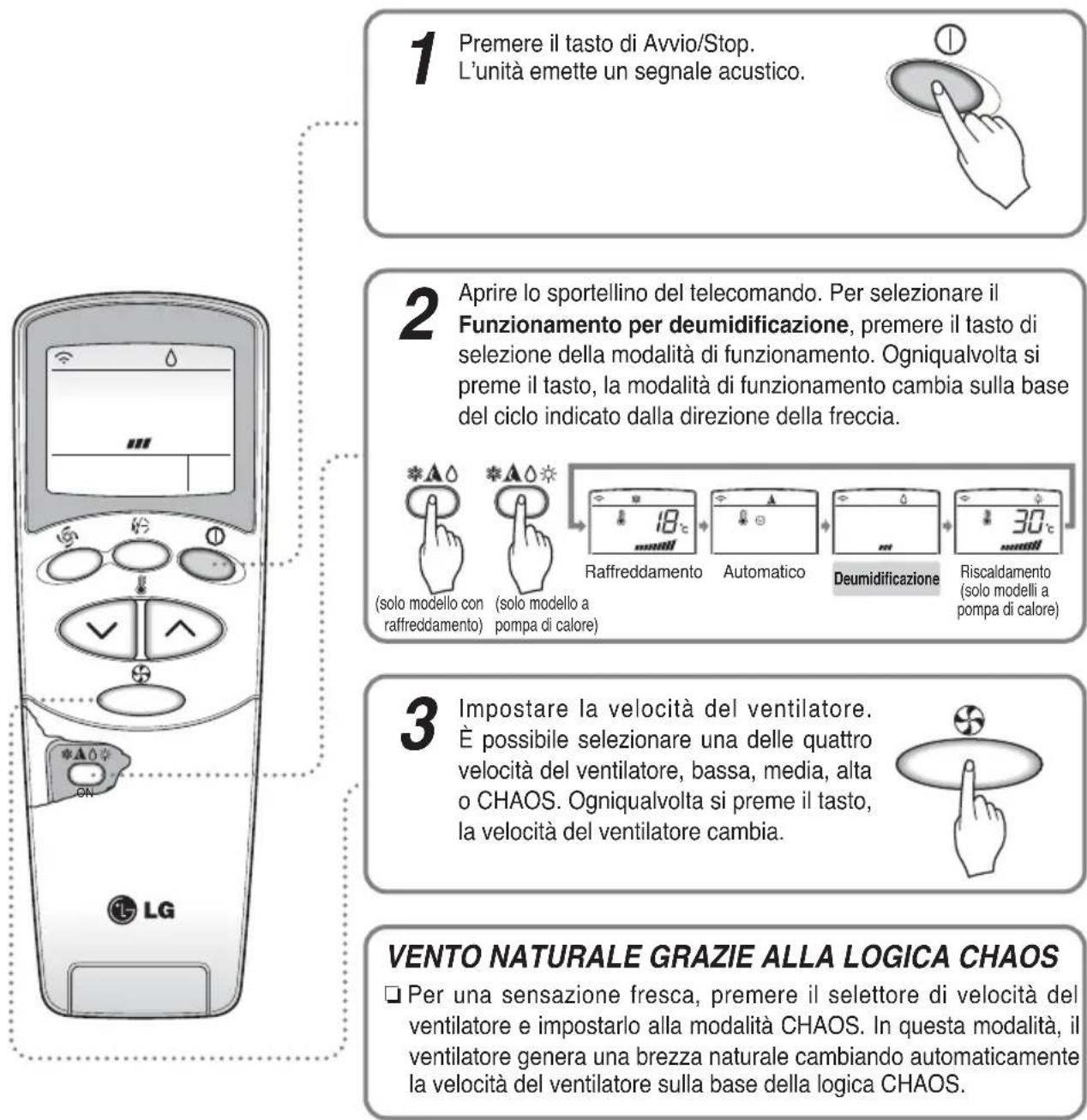

Modalità di Si accende durante il funzionamento in modalità di deumidificazione, deumidificazione

Modalità di riscaldamento Si accende durante il funzionamento in modalità di riscaldamento (solo modelli a pompa di calorie)

Modalità di sbrinamento Si accende durante il funzionamento in modalità di sbrinamento o Hot Start.

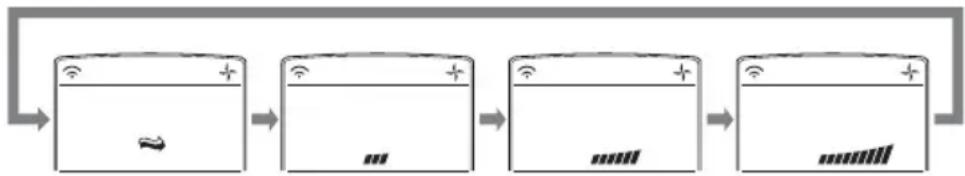

Modalità di circolazione Si accende durante il funzionamento in modalità di circolazione dell'aria. dell'aria

Modalità Sleep Si accende durante il funzionamento in modalità Sleep.

Timer

Modalità di pulizia automatica Si accende durante il funzionamento in modalità di pulizia automatica.

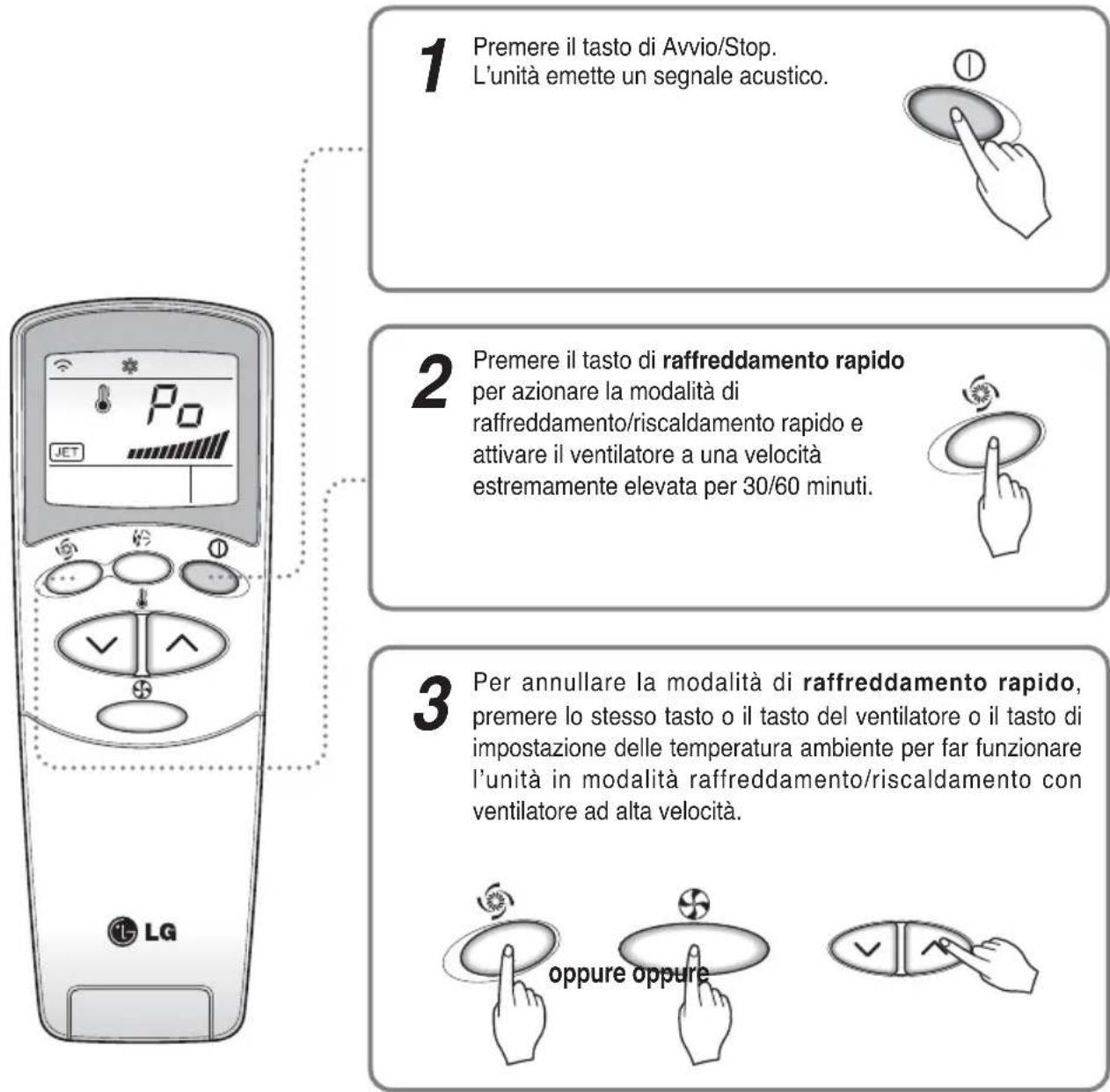

JET COOL Modalità di raffreddamento rapido Si accende durante il funzionamento in modalità di raffreddamento rapido.

PLASMA

Plasma

scende durante

il funzional

nento in modalita Plasma.

（）

Ità del ventilatore (bassa)

ende quando la velocità del ventilatore è impostata bassa.

1

1

BBc

catore temperatura derata

Per le

modalità di

affreddamento, deumidificazione e riscaldamento, ratura desiderata.

• Deumidificazione : 18~30C - Po: raffreddamento rapido
• Riscaldamento : 16~30C - Lo: modalità test

lcona temperatura desiderata

Icona temperatura interna

Acceso/spento

:Accesa quando il systeme e in funzione.

Modalità Sleep

: Accesa durante il funzionamento nella modalità automatica Sleep.

Timer

: Si accende durante il funzionamento del Timer.

Modalità sbrinamento Plasma

: Si accende durante il funzionamento in modalità di sbrinamento o Hot Start (solo modelli a pompa di calore).

: Si accende durante il funzionamento in modalità Plasma.

Indicatore temperatura desiderata

Per le modalità di raffreddamento, deumidificazione e riscaldamento, visualizza la temperatura desiderata.

• Raffreddamento:18~30C·AI:funzionamento automatico
• Deumidificazione : 18~30C - Po: raffreddamento rapido
  Riscaldamento : 16~30C • Lo: modalita test

Funzionamento del telecomando

Il telecomando trasmette segnali alsystema.

TASTO AVVIO/STOP

Alla pressione di quello tasto l'unità si avvia e si arresta premendo nuovamente lo stesso tasto.

2 TASTO DI SELECTIONE DELLA MODALITA DI FUNZIONAMENTO

Utilizzato per selezionare la modalità di funzionamento

3 TASTI DI IMPOSTAZIONE DELLA TEMPERATURA DELL'AMBIENTE.

Utilizzato per impostare la temperatura dell'ambiente.

4 SELETTORE VELOCITA VENTILATORE INTERNO

Utilizzato per selezionare una delle quattro velocità del ventilatore, bassa, media, alta o CHAOS.

Utilizzato per avviare o fermare il raffreddamento/ riscaldamento rapido (questa modalità attiva un ventilatore a velocità molto elevata).

6 TASTO OSCILLAZIONE CHAOS

Utilizzato per arrestare o avviare il movimento di oscillazione e impostare la direzione desiderata del flusso dell'aria verso l'alto/basso.

TASTIDION/OFFDEL TIMER

Utilizzati per impostare l'ora di accensione e di spegnimento.

TASTIDIIMPOSTAZIONEDELLORA

Utilizzati per la regolazione dell'orario.

TASTO SET/CANCEL DEL TIMER

Utilizzati per impostare il timer all'ora desiderata e annullare il funzionamento del timer.

10 TASTO MODALITA SLEEP AUTOMATICA

Utilizzato per impostare il modalità Sleep in automatico.

11 TASTI DI CIRCOLAZIONE DELL'ARIA

Utilizzato per far circolare l'aria nell'ambiente senza raffreddamento o riscaldamento.

12 TASTO DI CONTROLLO DELLA TEMPERATURA DELL'AMBIENTE

Utilizzato per controllare la temperature dell'ambiente.

13PLASMA (OPZIONALE)

Utilizzato per avviare o fermare la funzione di depurazione al plasma.

1 TASTO RESET

Inizializzazione del telecomando.

15 Tasto 2nd F

Perutilizzarelefunzioni stampate inblunella parte inferiore deltasti.

16 AUTO CLEAN

Utilizzato per impostare la modalità di pulizia automatica.

17 LUMINOSITA LED (OPZIONALE)

Utilizzato per impostare la luminosità di visualizzazione sull'unità.

18 PULSANTE DI CONTROLLO DIREZIONE FLUSSO D'ARIA ORIZZONTALE (NON SU TUTTI MODELLI)

Viene usato per impostare la direzione desiderata del flusso d'aria orizzontale.

Funzionamento in raffreddamento

Vento naturale grazie alla logica CHAOS

Per una sensazione fresca, premere il selettore di velocità del ventilatore e impostarlo alla modalità CHAOS. In questa modalità, il ventilatore genera una brezza naturale Cambiando automaticamente la velocità del ventilatore sulla base della logica CHAOS.

Funzionamento automatico

1 Premere il tasto di Avvio/Stop. L'unità emette un segnale acustico.

2 Apriere lo sportellino del telecomando. Per selezionare il Funzionamento automatico, premere il tasto di selezione della modalità di funzionamento. Ognialvolta si preme il tasto, la modalità di funzionamento cambia sulla base del ciclo indicato alla direzione della freccia.

(solo modello con raffreddamento)
(solo modello a pompa di calore)
Raffreddamento
Automatico
Deumidificazione
Riscaldamento (solo miceli a pompa di calorie)

3 La temperatura e la velocità del ventilatore vengono impostate automaticamente mediante i comandi elettronici sulla base dell'effettiva temperatura della stanza. Per cancellare la temperatura impostata, premere i tasti di impostazione della temperatura dell'ambiente. La temperatura impostata vieneambiata sulla base della temperatura ambiente.

Per augmentare la temperatura

Non è possibile modificare la velocità del ventilatore interno. Esso è già impostata secondo la regola Fuzzy.
Se ilsystema non funzione come desiderato, selezionare manualemente un'altra modalità. Il systema non passa automaticamente alla modalità raffreddamento alla modalità riscaldamento, o viceversa. Pertanto, è necessario impostare nuovamente modalità e temperatura desiderate.
Durote il funzionamento automatico, la pressione del tasting oscillazione Chaos fa oscillare le alette orizzontali automaticamente. Per arrestare l'oscillazione automatica, premere nuovamente il tasting oscillazione Chaos.

Funzionamento per deumidificazione

DURING HEALTHY DEHUMIDIFICATION OPERATION:

E possible selezionale la modalità di deumidificazione mediate il tasto di selezione del funzionamento; l'unità attiva la funzione di deumidificazione impostando automaticamente la temperatura dell'ambiente e la quantità di aria in modo ottimale per la deumidificazione sulla base della temperatura rilevata.

In questo caso, la temperatura di impostazione non viene visualizzata sul telecomando e non è quindi possibile controllare la temperatura dell'ambiente.

□ Durante la funzione di deumidificazione, la quantità di aria viene impostata automaticamente sulla base di un'algorimo che risponde alla temperature ambiente attuale e rende l'ambiente salute e piacevole ancche in caso di elevata umidità.

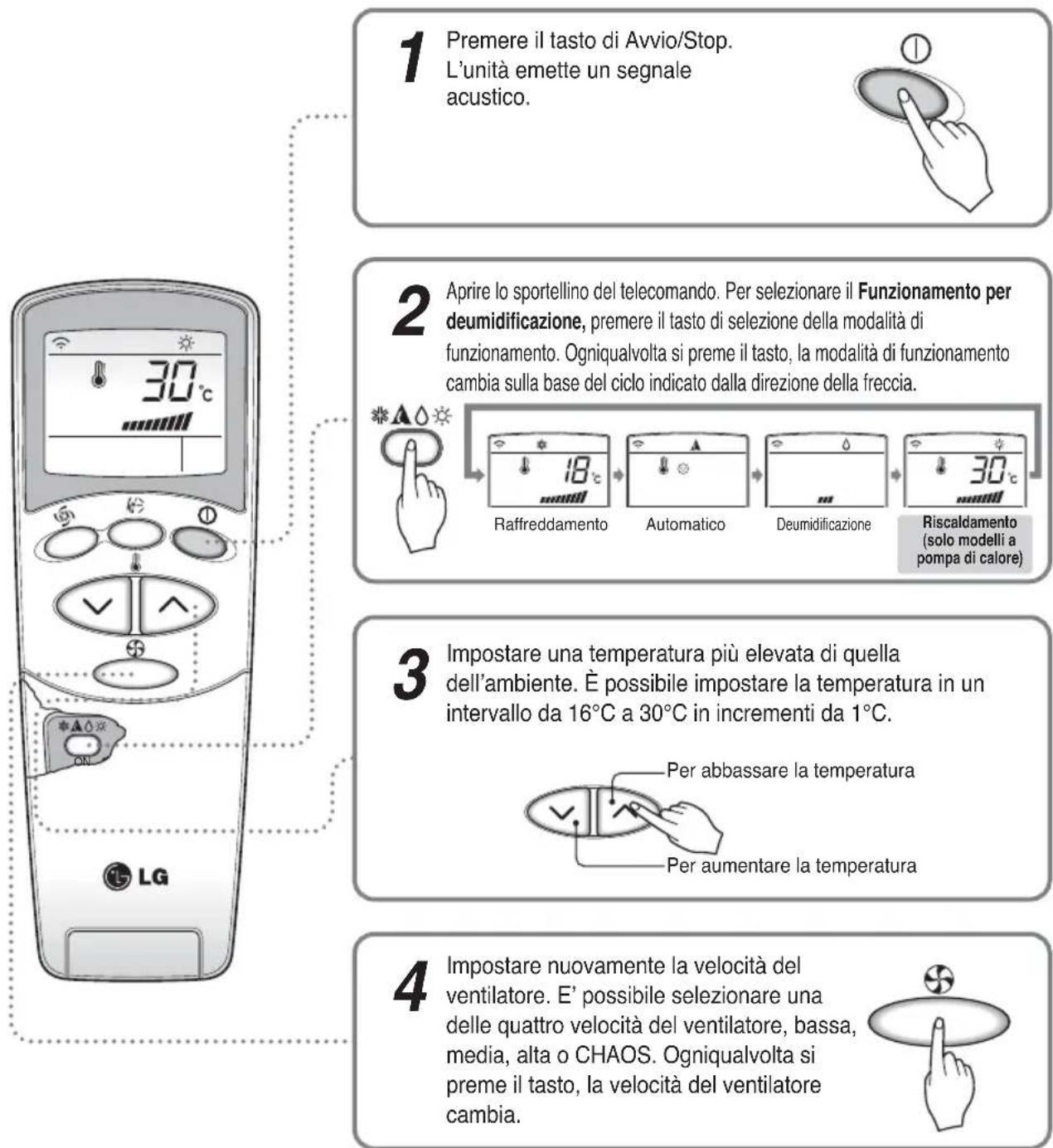

Funzionamento in riscaldamento (solo modelli a pompa di calore)

VENTO NATURALE GRAZIE ALLA LOGICA CHAOS

Per una sensazione fresca diversa delle altre velocità del ventilatore, premere il selettore di velocità del ventilatore e impostarlo alla modalità CHAOS. In questea modalità, il ventilatore genera una brezza naturale cuiando automaticamente la velocità del ventilatore sulla base della logica CHAOS.

Raffreddamento/riscaldamento rapido

AVVISO

La funzione Jet Cool nella modalità di riscaldamento è disponibile solo sul modello Artcool.
Duraente la funzione di raffreddamento rapido, in qualsiasi momento, il condizionatore emette aria fredda/calda a velocità estremamente elevata per 30/60 minuti, impostando la temperature ambiente automaticamente a 18^ / 30^ . Questa funzione è particolaremente utile per riscaldare/raffreddare la temperature ambiente nel più breve tempo possibile.
Per riportare la modalità da riscaldamento/raffreddamento rapido a normale, è sufficiente premere nuovamente il tasting di selezione della modalità di funzionamento, il tasting di selezione della quantità d'aria, il tasting di impostazione della temperatura o il tasting JET COOL stesso.

Operazione di depurazione PLASMA (opzionale)

Solo funzionamento con depurazione dell'aria PLASMA

Premere il tasto PLASMA per attivare la depurazione PLASMA. Ogniquvalvolta si preme il tasto ( ), la velocità del ventilatore cambia.

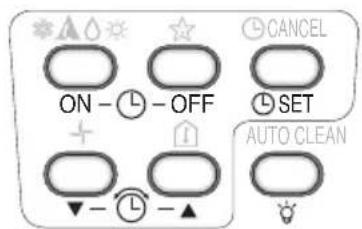

Funzionamento del tasting 2^nd F

Premere il tasto di Avvio/Stop. L'unità emette un segnale acustico.

2 Apriere lo sportellino del telecomando e premere il tasto 2nd F (seconda funzione) per attivare le funzioni indicate in blu nella parte bassa dei tasti (controllare l'indicazione della seconda funzione sul display del telecomando). Questi tasti arrivano le impostazioni del timer come segue:

3 La seconda funzione si disattiva automaticamente dopo pochi secondi o alla successiva pressione del tasting.

Per maggiori informazioni, vindere le funzioni alla pagine seguente.

Funzionalità aggintive

Modalità Sleep

1. Premere il tasto di modalità Sleep automatica per impostare l'ora in cui si desidera che l'unità si spenga automaticamente.
2. Il timer è programmabile in incrementi di un'ora mediante la pressione del tasting di modalità Sleep automatica da uno a sette orari. La modalità Sleep è disponibile da 1 a 7 orari. Per modificare il periodo di tempo in incrementi di un'ora, premere il tasting di modalità Sleep puntando verso il condizionatore.
3. Verificare che la spia luminosa della modalità automatica di Sleep si accenda.

Per annullare la modalità Sleep, premere più volte il tasto di modalità Sleep automatica fino alla scomparsa del symbolo (☆) dal display operativo.

AVVISO La modalità Sleep si attiva con una velocità del ventilatore Bassa (raffreddamento) o media (solo pompa di calore) per evitare rumori fastidiosi.

IN MODALITA RAFFREDDAMENTO: la temperatura sale automaticamente di 1^ nei successivi 30 minuti e di 2^ in un'ora per consentire un sonno piacevole.

Impostazione dell'ora

1. L'orario cui estere impostato solo aftero la pressione del tasto Reset. Se le batterie sono appena state sostituite, è necessario premere il tasto Reset per reimpostare l'orario. Premere il tasto di Avvio/Stop.

2. Premere il tasto 2nd F e controllerer che la relativa icona sua accesa.

3. Premere i tasti di impostazione dell'ora per impostare l'orario desiderato.

AVVISO

verificare l'indicatore per la rappresentazione dell'orario in AM e PM.

Avvio e arresto programmati

1. Accertarsi che l'orario impostato sia corretto verificandolo sul display del telecomando.

2. Premere il tasting 2nd F.

1. Premere i tasti ON / OFF del timer per attivare o disattivare il timer.

2. Premere i tasti di impostazione dell'ora per impostare l'orario desiderato.

1. Fissare l'impostazione ON/OFF selezionata premendo il tasto SET del timer con il telecomando puntoerto verso il recettore di segnale.

Annullamento dell'impostazione del timer.

Premere il tasto Cancel del timer con il telecomando puntato verso il recettore di segnale (la spia luminosa del timer sul condizionatore e il display si spegneranno).

AVVISO Selezionare una delle seguenti modalità di funzionamento.

Timer programmato per lo SPEGNIMENTO

Timer programmato per l'ACCENSIONE

Timer programmato per ACCENSIONE e SPEGNIMENTO

Timer programmato per ACCENSIONE e SPEGNIMENTO

Controllo della direzione del flusso d'aria verticale

Standard, tipo Artcool Deluxe

Con il telecomando è possibile regolare la direzione del flusso d'aria versusl'alto/basso (flusso vertical).

1. Premere il tasto di Avvio/Stop per avviare l'unita.
2. Apriere lo sportellino del telecomando. Premere il tasto oscillazione Chaos per far oscillare le alette verso l'alto e il basso. Premere nuovamente il tasto di oscillazione Chaos per impostare l'aletta verticale nella direzione di flusso desiderata.

AVVISO

Premere il tasto di oscillazione CHAOS per cambiare automaticamente la direzione del flusso d'aria orizzontale sulla base dell'algoritmo CHAOS per distribuire l'aria nella stanza in modo uniforme e dare una sensazione di sollievo al corpo, come se ci fosse una brezza naturale.
Utilizzare sempre il telecomando per regolare la direzione del flusso d'aria. Lo spostamento manuale dell'aletta di direzionamento del flusso cui sono danneggiare il condizionatore.
Allo spegnimento dell'unità, l'alletta di direzionamento del flusso d'aria su/giù chiude l'uscita d'aria delsystema.

Regolazione della direzione (flusso d'aria orizzontale) destra/sinistra

Avviso: prima di regolare la direzione del flusso d'aria orizzontale, accertarsi che l'unità sua spenta.

Aprière delicatamente l'alletta verticale per accederé al contrôle del flusso orizzontale.

Regolare manualmente il flusso d'aria versus destra/sinistra.

Tipo Artcool

Con il telecomando è possibile regolare la direzione del flusso d'aria verso l'alto/basso e destra/sinistra.

Premere il tastinge Chaos per far oscillare le alette.

Premere nuovamente il tasting per arrestare le alette.
Dopo 30 minuti, le alette torautomaticamente nella
posizione del massimo flusso dell'aria.

Premere il tasto di Avvio/Stop per avviare l'unità.

Comando di direzione flusso d'aria orizzontale (opzione)

Il (flusso d'aria orizzontale) sinistra/destra cui siere regolato tramite il telecomando.

1. Premere il pulsante di Avviamento/Arresto per avviare l'unità.
2. Aprire lo sportello del telecomando. Premere il pulsante di Avviamento/Arresto della direzione del flusso d'aria e le feritoie di ventilazione oscilleranno a sinistra e a destra. Premere nuovamente il Pulsante di Controllo di Direzione del Flusso d'Aria Orizzontale per impostare la feritoia di ventilazione orizzontale nella posizione desiderata.

Modalità circolazione dell'aria

Fa circolare l'aria nell'ambiente alla raffreddamento o riscaldamento.

1. Premere il tasto di Avvio/Stop. L'unità emette un segnale acustico.
2. Apriere lo sportellino del telecomando. Premere il tasto di circolazione dell'aria. Ogniqualvolta si preme il selettore di velocità del ventilatore interno, la velocità passa da bassa a CHAOS e nuovamente a bassa.

Aria CHAOS
Velocità del ventilatore impostata bassa.
Velocità del ventilatore impostata media.
Velocità del ventilatore impostata alta.

AVVISO

L'aria CHAOS consente di ridurre i consumi energetici ed evitare unecessivo raffreddamento. La velocità del ventilatore cambia automaticamente da alta o bassa o viceversa a seconda dell'ambiente.

Pulizia automatica (solo modelli Artcool, Artcool Deluxe, Artcool Mirror)

AUTO CLEAN

1. Premere il tasto di Avvio/Stop per avviare l'unità.
2. Aprire lo sportellino del telecomando. Selezionale il funzionamento in modalità di raffreddamento o di deumidificazione.
3. Premere il tasto di pulizia automatica.
4. Alla pressione del tasto di accensione/spegnimento, l'unità funziona in modalità di pulizia automatica per 15 minuti, quando passa alla modalità di riscaldamento per 1 minuto e infine fa circolare l'aria nell'ambiente perché raffreddamento e riscaldamento per 14 minuti. Quindi, l'unità si spegne.

NOTA:

Durote la funzione di pulizia automatica e possibile rimuovere le traccce di umidita che restano nelle unità interne dopo il funzionamento come raffreddamento o deumidificazione.
Dura t f p i t s t, Plasma e pulizia automatica.

Luminosità del display (AMNH076DZ*0[MC07AH*NZ0], AMNH096DU*0[MC09AH*NU0])

AUTO CLEAN

• Con il telecomando è possibile regolare la luminosità del display dell'unità.

Premere il tasting di Avvio/Stop per avviare l'unità. Apire lo sportellino del telecomando, premere il tasting 2nd F e premere il tasting di luminosità del display. Il display si oscurera. Premere nuovamente il tasting per impostare la luminosità.

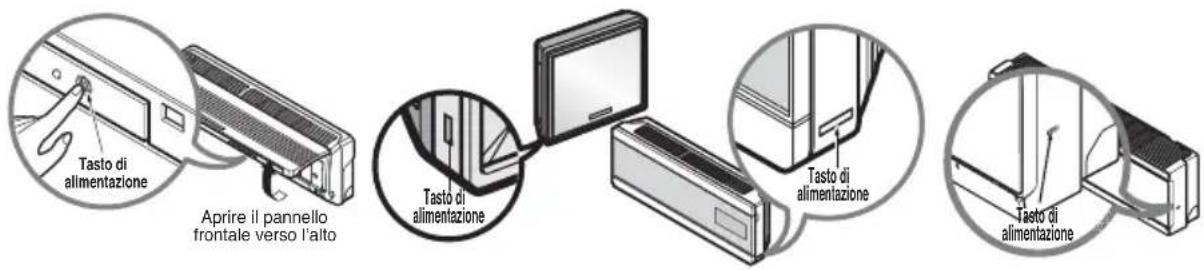

Funzionamento forzato

Premere il tasto di alimentazione per attivare l'unità alla utilizzare il telecomando. Per arrestare il funzionamento, premere nuovamente il tasto.

	Modello a raffreddamento	Modello a pompa di calore
		Temp. ambiente ≥ 24°C 21°C ≤ Temp. ambiente < 24°C Temp. ambiente < 21°C
Modalità di funzionamento	Raffreddamento Raffreddamento	Deumidificazione Riscaldamento
Velocità ventilatore interno	Alta Alta Alta Alta
Temperatura di impostazione	22°C 22°C 23°C 24°C

Riavvio automatico

Dopo un'interruzione di corrente, l'unità si attiva automaticamente alle condizioni operative precedenti.

Non è necessario attivare但这a funzione con la pressione di alcun tasto.

Nella modalità iniziale, il ventilatore funzione a bassa velocità e il compressore si avvia dopo circa 3 minuti.

Dopo I'avvio del compressore, anche il ventilatore ritorna alla modalità precedentemente impostata.

In caso di mancanza prolongata della corrente, spegnere l'alimentazione per evitare un riavvio automatico indesiderato.

Informazioni utili

Velocità del ventilatore e capacità di raffreddamento.

La capacité di raffreddamento/riscaldamento individata nelle specifiche è il valore ottenuto impostando il ventilatore a velocità elevata; la capacité è minore a velocità Bassa o media del ventilatore.

La velocità alta del ventilatore è consigliata per raffreddare/riscaldare un ambiente rapidamente.

Manutenzione e assistenza

AVVISO: prima di effettuare interventi di manutenzione, spegnere l'alimentazione del sistema.

Unità interna di tipo standard

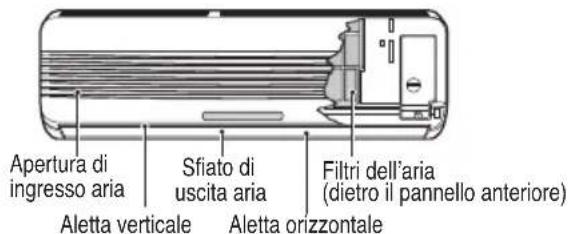

Griglia, contentatore e telecomando

• Prima di pulire l'unità, togliere l'alimentazione. Pulire utilizzato un panno morbido e asciutto. Non utilizzato candeggine o abrasivi.

AVVISO L'alimentazione deve essere scollegata prima di pulire l'unita interna.

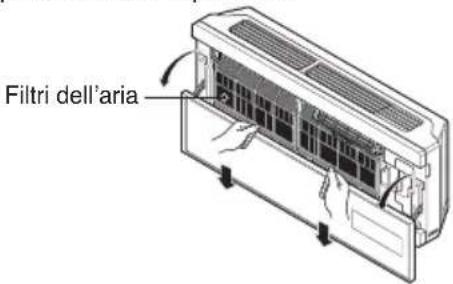

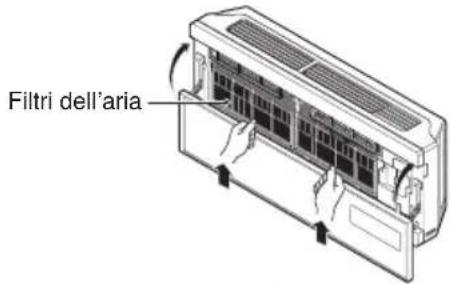

FILTRO DELL'ARIA

Il filtrò dell'aria dietro la griglia anteriore delve essere controllati e pulito agli 2 settimane o più spesso, se necessario.

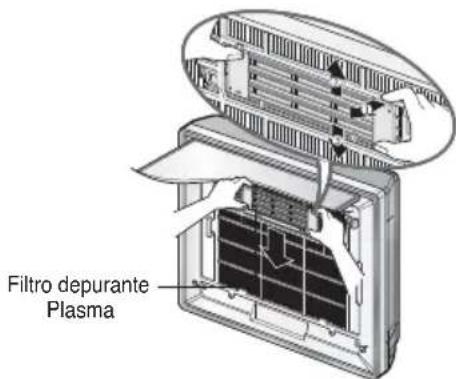

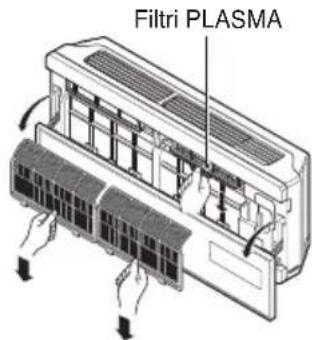

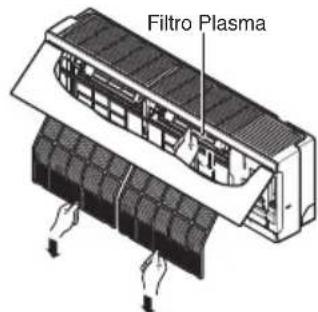

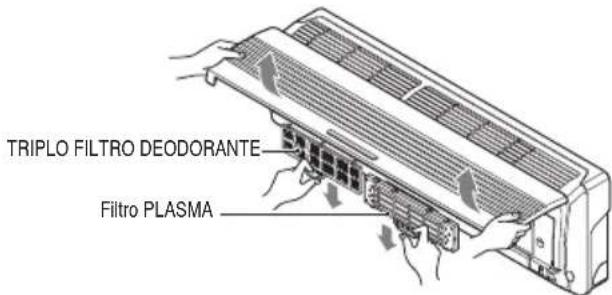

FILTROPLASMA,TRIPLOFILTRO DEODORANTE(OPZIONALE)

Ilhetto PLASMA dietro i filtri dell'aria deve essere controllato e pulito agli 3 mesi o più spesso, se necessario.

Non toccare il filtrlo PLASMA per almeno 10 secondi dopo aver aperto la griglia di immissione in quanto ci o potrebbe causare scosse elettriche.

Nonutilizzare:

• Acqua a temperatura superiore a 40^ Potrebbe causare deformazione e/o scolorimento.
  Sostanze volatili Potrebbero danneggiare le superfici del condizionatore d'aria.

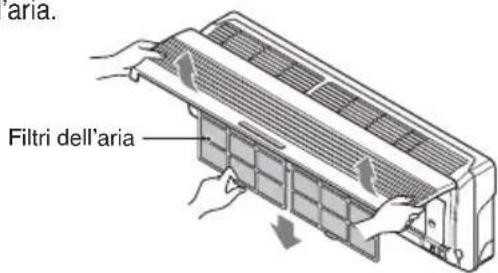

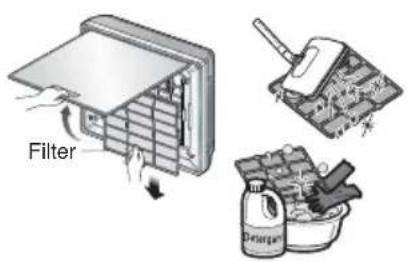

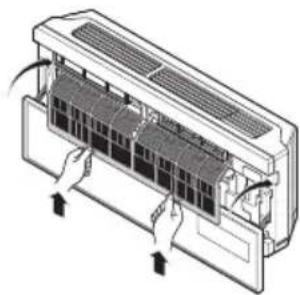

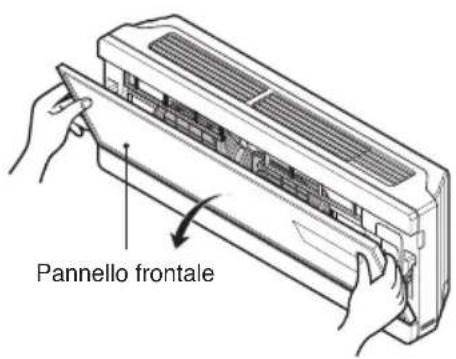

1. Sollevare il pannello di accesso frontale e tirare delicatamente la linguetta delhetto per rimuoverlo.

2. Pulire il filtro con un aspirapolvere o con acqua tiepida e sapone.

3. In caso di eccessiva sporcia, lavare con una soluzione di detergente in acqua tiepida.
   L'uso di acqua calda (40^ o altri) puo deformare l'unità.

4. Dopo il lavaggio con acqua, far asciugare all'ombra.

5. Installare nuovamente il filtro dell'aria.

6. Dopo aver rimioso i filtri dell'aria, tirare delicatamente per rimuovere il filtro PLASMA.

7. Rimuovere la polvere con un aspirapolvere o con un getto d'aria (non lavare con acqua).
8. Notare i tagli delle linee elettriche.
9. Reinstallare il filtrlo PLASMA nella sua posizione originaria.
10. Dopo aver rimioso i filtri dell'aria, tirare delicatamente per rimuovere il filtrlo TRIPLO DEODORANTE.
11. Far asciugare al sole per due ore.
12. Reinstallare ilattro TRIPLO DEODORANTE nella sua posizione originaria.

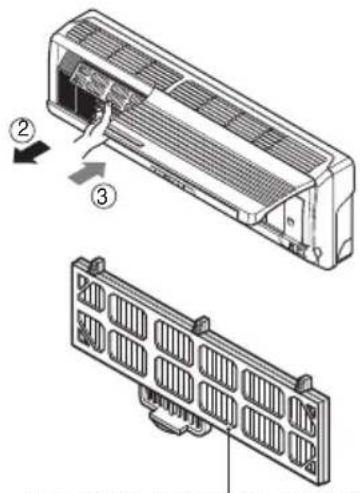

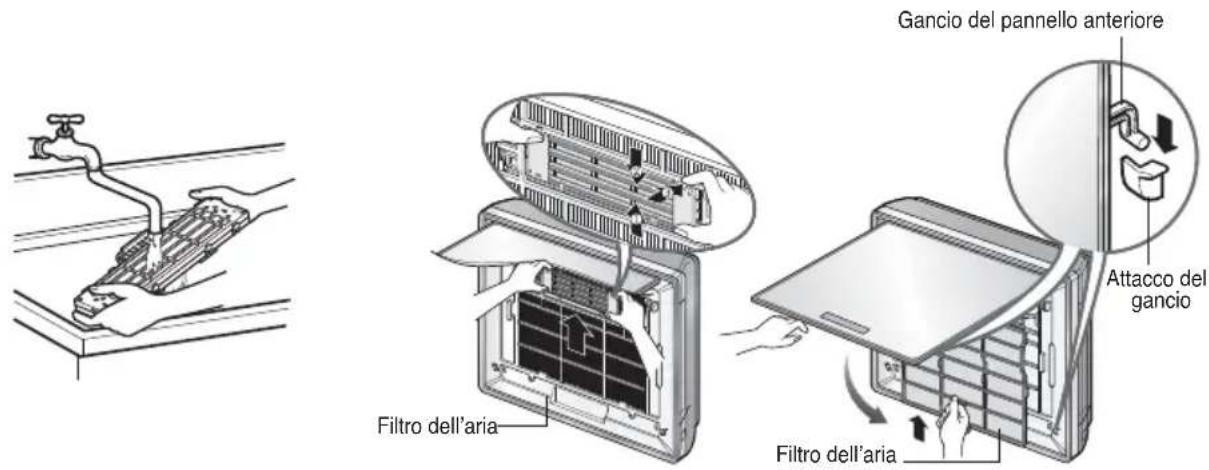

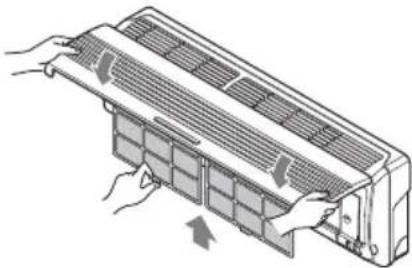

Sostituzione del filtrodi depurazione (opzionale)

• Periodo d'uso consigliato: circa 2 anni

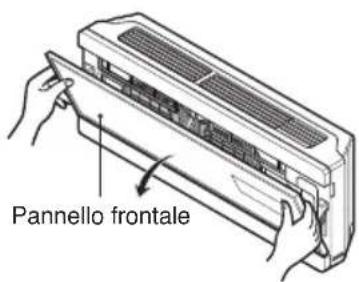

• Aprire il pannello frontale e rimuovere i filtri dell'aria.

1. Reinserire il filtro dell'aria e chiudere il pannello frontale.

1. Rimuovere il triplo fatto deodorante.

2. Inserire un nuovo triplochio deodorante.

TRIPLO FILTRO DEODORANTE

Unità interna di tipo Artcool

Griglia, contentatore e telecomando

• Prima di pulire l'unità, togliere l'alimentazione. Pulire utilizzando un panno morbido e asciutto. Non utilizzato candeggine o abrasivi.

AVVISO

L'alimentazione deve essere scollegata prima di pulire l'unità interna.

FILTRO

DELL'ARIA

Ilchio dell'aria dietro la griglia anteriore devese sere controlli e pulito ogni 2 settimane o più spesso, se necessario.

Nonutilizzare:

• Acqua a una temperatura superiore ai 40^ . Potrebbe causare deformazione e/o scolorimento.

Sostanze volatili Potrebbero danneggiare le superfici del condizionatore d'aria.

1. Rimuovere il fondo della griglia, dopo aver sollevato leggermente la linguetta del filtro, quando estrarre lentamente il filtro (nota: pulire il filtro solo dopo aver spento l'unità).
2. Pulire ilhetto con un aspirapolvere o con acqua tiepida e sapone.
3. In caso di eccessiva sporcizia, lavare con una soluzione di detergente in acqua tiepida.
   L'uso di acqua calda (40^ o autre) cui deformare l'unità.
4. Dopo il lavaggio con acqua, far asciugare all'ombra.
5. Installare nuovamente il filtro dell'aria.

Pulizia del filtro di depurazione

• Periodo d'uso consigliato: circa 3 mesi

• Sollevare il pannello frontale ed estrarre il filtro dell'aria.

1. Immergere i filtri Plasma in un detergente neutro per 1~2 ore, quindi prelevarli.

2. Rimuovere ilhetto Plasma.

1. Dopo aver fatto asciugare all'ombra il filtro Plasma completeness, inserirlo nuovamente. Quindi, inserire il filtro dell'aria e chiudere il pannello frontale.

Unità interna di tipo Artcool DEluxe

1. Aprire il lato superiore del pannello frontale.

1. Sollevare il pannello frontale. Il gancio del pannello si staccherà.

1. Abbassare il pannello e rimuovere i filtri dell'aria. 4. Pulire con una spazzola morbida e un aspirapolvere.

In caso di sporcizia eccessiva, lavare con acqua.

1. Risosizionare i filtri dell'aria fatti ascugare all'ombra, quindi chiudere il pannello.

Non toccare il filtrlo PLASMA per almeno 10 secondi dopo aver aperto la griglia di immissione in quanto ciò potrebbe causare scosse elettriche.

Acqua a temperatura superiore a 40^

Water hotter than 40^ Potrebbe causare deformazione e/o scolorimento.
Sostanze volatili Potrebbero danneggiare lesuperfici del condizionatore d'aria.

Pulizia del filtro di depurazione

Periodo d'uso consigliato: circa 3 mesi

1. Aprire il lato superiore del pannello frontale.

2. Sollevare il pannello frontale. Il gancio del pannello si staccherà.

3. Rimuovere i filtri dell'aria ed estrarre i filtri plasma.

1. Pulire il filtro Plasma utilizzato un aspirapolvere. 5. Porre i filtri Plasma all'ombra, quindi insertire il filtrò dell'aria.

Tipo Art Cool Mirror

Griglia, contentatore e telecomando

• Prima di pulire l'unità, togliere l'alimentazione. Pulire utilizzato un panno morbido e asciutto. Non utilizzato candeggine o abrasivi.

AVVISO

L'alimentazione deve essere scollegata prima di pulire l'unità interna.

FILTRO DELL'ARIA

Il filtrò dell'aria dietro la griglia anteriore delve essere controllati e pulito agli 2 settimane o più spesso, se necessario.

1. Apriere il pannello anteriore come illustrato.
2. Tirare delicatamente la linguetta del filtro per rimuoverlo.

3. Pulire il filtro con un aspirapolvere o con acqua tiepida e sapone.

4. In caso di eccessiva sporcizia, lavare con una soluzione di detergente in acqua tiepida.
   L'uso di acqua calda (40^ o autre) vuo deformare l'unità.

5. Dopo il lavaggio con acqua, far asciugare all'ombra.

6. Installare nuovamente il filtro dell'aria.

FILTROPLASMA

Il filtrlo PLASMA dietro i filtri dell'aria deve essere controllato e pulito agli 3 mesi o più spesso, se necessario.

1. Dopo aver rimioso i filtri dell'aria, tirare delicatamente per rimuovere il filtrlo PLASMA.
2. Rimuovere la polvere con un aspirapolvere o con un getto d'aria (non lavare con acqua).
3. Notare i tagli delle linee elettriche.
4. Reinstallare il filtrlo PLASMA nella sua posizione originaria.

Non toccare ilchio PLASMA per almeno 10 secondi dopo aver aperto la griglia di immissione in quanto ciò potrebbe causare scosse elettriche.

Nonutilizzare:

• Acqua a temperatura superiore a 40^ Potrebbe causare deformazione e/o scolorimento.
• Sostanze volatili Potrebbero danneggiare le superfici del condizionatore d'aria.

In caso di inutilizzato del condizionatore per lunghi periodi.

In caso di inutilizzato del condizionatore per lunghi periodi.

Far funzionare il condizionatore in modalità di circolazione dell'aria (vedere pagina 21) per 2, 3 ore.

Cio consente di asciugare i meccanismi interni.

Spagnere l'interruttore di circuito e scollegare il cavo di alimentazione.

AVVISO: In caso di inutilizzo del condizionatore per lunghi periodi, spegnere l'interruttor di circuito.

L'accumulo di polvere cui cause un incendio.

Rimuovere le batterie del telecomando.

Quando il condizionatore sta per essere nuovamente utilizzato.

Pulire il filtro dell'aria e installarlo nell'unità interna (vedere alle pagine da 23 a 27 per la pulizia del filtrò).

Verificare che la presa d'aria e lo sfiato dell'unità interna/externa non siano ostruiti.

Suggerimenti per il funzionamento

Non raffreddare
eccessivamente l'ambiente.

Cio più causare danni alla salute e sprechi di energia.

Accertarsi che porte e finestre siano ben chiuse.

Evitare per quanto possibile di aprire porte e finestre per non far uscire l'aria fresca dagli ambienti.

Tenere tende e persiane chiuse.

Durante il funzionamento del condizionatore evitare I'ingresso diretto della luce solare nell'ambiente.

Pulire regolarmente il filtro dell'aria.

L'ostruzione del filtro riduce il flusso d'aria e gli effetti di raffreddamento e deumidificazione.

Pulirlo almenogni due settimane.

Mantenere la temperatura dell'ambiente uniforme.

Regolare la direzione del flusso dell'aria verticale e orizzontale per garantire che la temperature noll'ambiente sia uniforme.

Di tanto in tanto ventilare I'ambiente.

Poiché le finestre vanno tenute
chiuse, di tanto in tanto è
consigliabile aprirle per
ventilare la stanza.

Risoluzione dei problemi

Prima di rivolgersi all'assistenza, verificare i seguenti punti. Se il problema persiste, contattare il rivenditore o l'assistenza.

Problema Spiegazione Vedere pagina
Il condizionatore non funziona.	• Controllare l'impostazione della temperatura ambiente.	11,14 -
	• Controllare che il circuitto automatico sia attivo.
La stanza ha uno strano odore.	• Verificare che l'odore non provenga da pareti, tappeti, mobili o abiti presenti nella stanza.	-
Vi è un'apparente perdita di condensa dal condizionatore.	• Controllare che il tubo flessibile di scarico sia collegato correttamente e che l'unità interna sia installata adeguatamente.	-
Il condizionatore dopo il riavvio non funziona per circa 3 minuti.	• Protezione del meccanismo. • Attendere circa 3 minuti perché il condizionatore si avvii. • Un ritardo di 3 minuti è applicato per proteggregate il compressore da frequenti accensioni e spegnimenti.	-
Il raffreddamento o il riscaldamento non sono efficaci.	• Possibile sporcizia nel filtrò dell'aria. Vedere le istruzioni di pulizia del filtrò dell'aria.	22~26
	• Possibile impostazione errata della temperatura.	11,14
	• Possibile ostruzione degli sfiati di ingressso e di uscita dell'aria dell'unità.	-
Il condizionatore è rumoroso.	• Se il rumore è simile a scorrimento di acqua. - è il rumore del refrigerante che scorre all'interno dell'unità di condizionamento. • Se il rumore è simile ad aria compressa rilasciate nell'atmosfera. - è il suono dell'acqua di deumidificazione lavorata all'interno dell'unità di condizionamento.	-
Il display del telecomando è debole o completeness spento.	• Possibili batterie scariche. • Possibile inversionione della polarità (+) e (-) delle batterie.	7
E' udibile un rumore di rottrura.	• Questo suono è generato dall'espanzone/contrazione del pannello anteriore o di另一 parte dovute ai cambiamenti di temperatura.	-

MANUAL DE PROPIETARIO

AIRE ACONDICIONADO

Ventile occasionalmente la sala.
