BEDIENUNGSANLEITUNG A7UW486FA0 LG

Bitte lessen Sie diese Bedienungsanleitung vor dem Betrieb des Gerätes aufmerksam durch und bewahren Sie es zum späteren Nachschlagen auf.

TYP:Multi

INHALTSVERZEICHNIS

Sicherheitshinweise.3

Vor dem Betrieb 6

Betriebsanleitungen. 7

Fernbedienung.7

Funktionen der

Fernbedienung.10

Weitere Funktionen. 18

Wartung und Service 22

Hinweise zum Betrieb ....27

Störungsbehebung. 28

FÜR IHRE AUFZEICHNUNGEN

Tragen Sie hier die Modell- und Seriennummer ein: Modell-Nr.

Seriennr.

These Nummern finden Sie auf einem Etikett an der Seite jeder Gerätes.

Handlername

Kaufdatum

Heften Sie den Kaufbeleg an diese Seite, um das Kaufdatum bei einem elev. Garantiefall zu belegen.

Hier finden Sie eine Reihe hilfreicher Tipps zum ordnungsgemäßen Einsatz und zur Wartung des Klimagerates. Durch eine sorgsame Behandlung des Gerätes konnen Sie während der gesamten Lebensdauer viel Zeit und Geld sparen. In der Tabelle mit Tipps zur Störungsbehebung finden Sie weitere Tipps zur Störungsbehebung Wenn Sie sich im Störungsfall zuerst an die Tabelle mit Tipps zur Störungsbehebung halten, ersparen Sie sich u.U. einen Service-Anruf.

VORSICHT

• Setzen Sie sich zur Reparatur bzw. zur Wartung dieser Gerätes mit einem autorisierten Service-Techniker in Verbindung.
• Kontaktieren Sie zur Montage dieser Gerätes einen Monteur.
• Das Klimagerätarf ohne Aufsicht nicht durch Kleinkinder oder behinderte Personen betrieben werden.
• Kleinkinder sollen beaufsichtigt werden, um sicherzustellen, dass das Klimagerät nicht zum Spielen verwendet wird.
• Wenn das Netzkabel ersetzt werden muss, sollen den These Arbeitsen nur von autorisiertem Personal vorgenommen und es sollen den Original-Ersatzteile verwendet werden.
  Die Montage muss durch qualifiziertes und autorisiertes Personal gemäß den nationalen elektrischen Bestimmungen erfolgen.

Sicherheitshinweise

Um Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden, müssen die folgenden Anleitungen befolgt werden.

■ Ein unsachgemäßer Betrieb bei Missachtung von Anleitungen führt zu Verletzungen oder Beschädigungen. Die Schweregrade werden durch folgende Symbole gekennzeichnet.

WARNING

Dieses Symbol bedeutet Lebensgefahr oder Gefahr schwerer Verletzungen.

VORSICHT

Dieses Symbol bedeutet Verletzungsgefahr oder Gefahr von Beschädigungen von Eigentum.

Die Bedeutung von Symbolen in thisem Handbuch lauten wie folgt.

Darf nicht ausgeführrt werden.

Die Anleitung sollen befolgt werden.

WARNING

Montage

Gerät nicht auseinander bauen oder reparieren.

Das Gerät muss immer geerdet werden.

• Handler und Service-Center verständigen. - Es besteht Feuer- oder Stromschlaggefahr.

Brennbares Gas und explosive Stoffe nicht inGerätenähe verwenden.

Gerät nicht an einem Ort montieren, an dem brennbares Gas austreten konnte.

Ansonsten konnen Fehlfunktionen des Gerätes oder Feuer verursacht werden.

Ansonsten besteht Explosions- oder Feuergefahr.

Gerät nicht auf einem defekten Montage-Standrahmen montieren.

Das Gerät vorsichtig entpacken und montieren.

Ansonsten besteht Verletzungs- oder Unfallgefahr. Scharfe Kanten bergen Verletzungsgefahr.

Zur Montage immer den Handler oder das Service-Center verständigen.

Gerät nicht auf einem defekten Montage-Standrahmen montieren.

Ansonsten besteht die Gefahr von Feuer, Stromschlagen, Explosionen oder Verletzungen.

Ansonsten besteht Verletzungs- oder Unfallgefahr.

Für elektrische Arbeiten den Handler oder das Service-Center verständigen.

Kein beschädigtes Netzkabel verwenden.

• Es besteht Feuer- oder Stromschlaggefahr. - Es besteht Feuer- oder Stromschlaggefahr.

Immer einen Überlastungsschalter und eine Hauptsicherung installieren.

Ansonsten besteht Feuer- und Stromschlaggefahr.

Betrieb

Do not touch operate) product with wet handsGerat niemals mit nassen Handenberhren (bedienen).

Ansonsten besteht Feuer- oder Stromschlaggefahr.

Das Netzkabelarfischnicht in derNahve von Heizkorpern o.a. befinden.

Ansonsten besteht Feuer- oder Stromschlaggefahr.

Wenn das Gerät zusammen mit einem z. B.
Herd betrieben wurde, muss gut geluftet werden.

Ansonsten besteht die Gefahr von Sauerstoffmangel.

Es dürfen keine schweren Gegenstände auf das Netzkabel gestellt werden.

Ansonsten besteht Feuer- oder Stromschlaggefahr.

Elektrik abdecken.

Ansonsten besteht Feuer- oder Stromschlaggefahr.

Den Saugeinlass während des Betriebs des Gerätes nicht offen.

Ansonsten besteht Feuer- oder Ausfallgefahr.

Darauf achten, dass Kleinkinder nicht auf das Gerät klettern oder treten können.

• Kinder können sich schwer verletzen.

Darauf achten, dass kein Wasser in das Geräteindringen kann.

Ansonsten besteht Feuer- oder Stromschlaggefahr.

VORSICHT

Montage

Nach Montage oder Reparatur des Gerätes immer auf Gasleckstellen überprüfen.

Ansonsten konnte das Gerä ausfallen.

Gerät nicht alleine anheben oder/TRagen.

Ansonsten besteht Verletzungsgefahr.

Bei ungewöhnlichen Gerauschen oder bei Rauchentwicklung des Gerätes die Sicherung abschalten oder den Netzsteckerziehen.

Anonsosten besteht Feuer- oder Stromschlaggefahr.

Es darf kein Wasser in elektrische Bauteile gelangen.

Ansonsten konnen Fehlfunktionen des Gerates oder Feuer verursacht werden.

Wenn das Gerä eine längerere Zeit nicht betrieben wird, Netzsteckerziehen oder die Sicherung des Gerätes ausschalten.

Ansonsten besteht Feuer- oder Ausfallgefahr.

Wenn das Gerät überflutet wurde, das Service-Center verständigen.

Anonsosten besteht Feuer- oder Stromschlaggefahr.

Während des Betriebs nicht die Sicherung ein-/ausschalten oder den Netzsteckerziehen.

Ansonsten besteht Feuer- oder Stromschlaggefahr.

Beim Entfernen des Luftfilters keine Metallteile berühren.

Ansonsten besteht Verletzungsgefahr.

Nicht auf das Gerät treten und nichts ablegen.

• Ansonsten besteht Verletzungsgefahr und das Gerät könnte ausfallen.

Ablassschlauch so montieren, dass der Abfluss sicher erfolgen kann.

Ansonsten konnen Wasserlecks entstehen.

Das Gerät muss immer waagerecht montiert werden.

• Ansonsten können Vibrationen oder Wasserlecks auftreten.

Gerät so montieren, dass umliegende Bewohner nicht durch Lärm oder Warmluft des Außergerätes belastigt werden.

• So vermeiden Sie Streitfälle mit den Nachbarn.

Betrieb

Nicht über einen längeren Zeitraum direkt der gekühnten Luft aussetzen.

Wenn brennbares Gas aus dem Gerät austritt,sofar das Fenster zum Lüften öffnen.

Ansonsten besteht Verletzungsgefahr. Ansonsten besteht Explosions- oder Feuergefahr.

Bei der Reinigung des Gerätes die Hauptstromversorgung ausschalten.

Haustiere und Pflanzen dürfen nicht dem direkten Luftstrom ausgesetzt werden.

Ansonsten besteht Feuer- oder Stromschlaggefahr. Haustiere konnten verletzt und Pflanzen beschädigt werden.

Das Gerät nicht für besondere Zwecke verwenden, z. B.
Haustiere, Lebensmittel, Prazisionsgeräte, Kunstgegenstände usw.

Bei Gewitter oder Sturm muss der Betrieb des Gerätes eingestellt und Fenster geschlossen werden.

Ansonsten besteht die Gefahr von Sachbeschädigungen.

Ansonsten konnen Fehlfunktionen des Gerates oder Stromschlage verursacht werden.

Im Bereich des Luftteinlasses oder Luftauslasses)dürfen sich keine Hindernisse befinden.

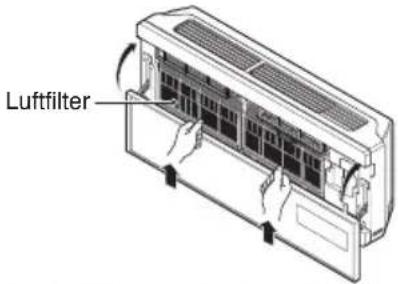

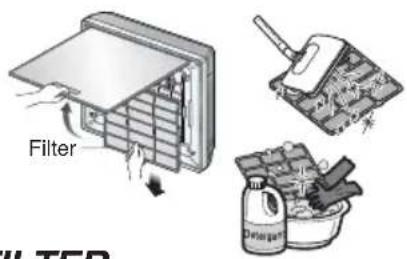

Filter immer fest einsetzen.
Filter ein Mal alle zwei Wochen reinigen.

Ansonsten konnte das Gerät ausfallen. Ansonsten kann ein Geräteausfall verursacht werden.

Das Gerät muss mit einem weichen Tuch und nicht mit Wachs, Verdünner, starken Reinigern usw., gereinigt werden.

Das Abflusswasser des Klimagerates darf nicht getrunken werden.

• Ansonsten konnte sich das Erscheinungsbild des Gerätes ändern.

Ansonsten besteht Verletzungsgefahr.

Niemals die Hand oder andere Objekte in den Luftteinlass oder Luftauslass einfahren.

Das Gerät nicht langere Zeit in geschlossenen Räumen betreiben.

• Ansonsten besteht Verletzungsgefahr. - Ansonsten besteht Verletzungsgefahr auf Grund von Sauerstoffmangel.

Das Gerätarf nicht länger bei hoher Luftfeuchtigkeit oder bei geöffneten Turen/Fenstern betrieben werden.

Bei der Wartung des Gerätes, etc. nicht auf eine unstabile Bank treten oder steigen.

Ansonsten konnten Möbel usw. durch herunter tropfendes Wasser nass oder beschädigt werden.

Ansonsten besteht Verletzungsgefahr.

Die beiden Batterien durch neue Batterien desselben Typs austauschen.

Batterien nicht auseinander bauen oder reparieren und nicht ins Feuer werfen.

Wenn Batterieflüssigkeit auf Haut oder Wäsche gelangt,sofar gründlich mit Wasser spülen.

Ansonsten besteht Explosions- oder Feuergefahr.

Ansonsten besteht Verletzungsgefahr. Ansonsten besteht Feuer- oder Stromschlaggefahr.

Vor dem Betrieb

Vorbereitung auf den Betrieb

1. Verständigen Sie zur Montage dieser Gerätes einen Monteur.
2. Schlieben Sie das Netzkabel fest an Innengerät und Außergerät an.
3. Verwenden Sie einen separaten Stromkreis.
4. Wenn Kabel oder Netzstecker beschädigt sind, * dürfen Sie nur durch ein genehmigtes Ersatzteil ausgetauscht werden.

Betrieb

1. Wenn Sie längerere Zeit einem direkten Luftstrom ausgesetzt sind, können die gesundheitsschädlich sein. Personen, Haustiere oder Pflanzen dürfen nicht dauerhaft einem direkten Luftstrom ausgesetzt sein.
2. Wenn das Gerät zusammen mit einem Herd oder Heizkörpern betrieben wird, muss der Raum gut beluftet werden.
3. Das Gerätarf nicht für spezielle Zwecke verwendet werden (wie z.B. für Haustiere, Lebensmittel, Prazisionsgeräte oder Kunstgegenstände). Solche Objekte konnten Schadennehmen.

Reinigung und Wartung

1. Die Metallele des Gerätes dürfen beim Entfernen des Filters nicht berührt werden. Durch scharfe Kanten besteht Verletzungsgefahr.
2. Das Klimagerätarf nicht mit Wasser gereinigt werden. Die Isolation konnte beschadigt werden, was zu Stromschlagen führen konnte.
3. Vor dem Reinigen des Gerätes zuerst Strom und Sicherung abschalten. Es besteht Verletzungsgefahr, wenn das Gerät bei der Reinigung der inneren Bauteile versehentlich eingeschaltet wird.

Service

Verständigen Sie zur Reparatur und Wartung einen qualifizierten Handler.

In thisem Handbuch verwendete Symbole

Dieses Symbol zeigt die mögliche Gefahr von Stromschlagen.

Dieses Symbol weist auf die mögliche Gefahr der Beschädigung des Klimagerätes hin.

HINWEIS

Dieses Symbol weist auf besondere Hinweise hin.

Betriebsanleitungen

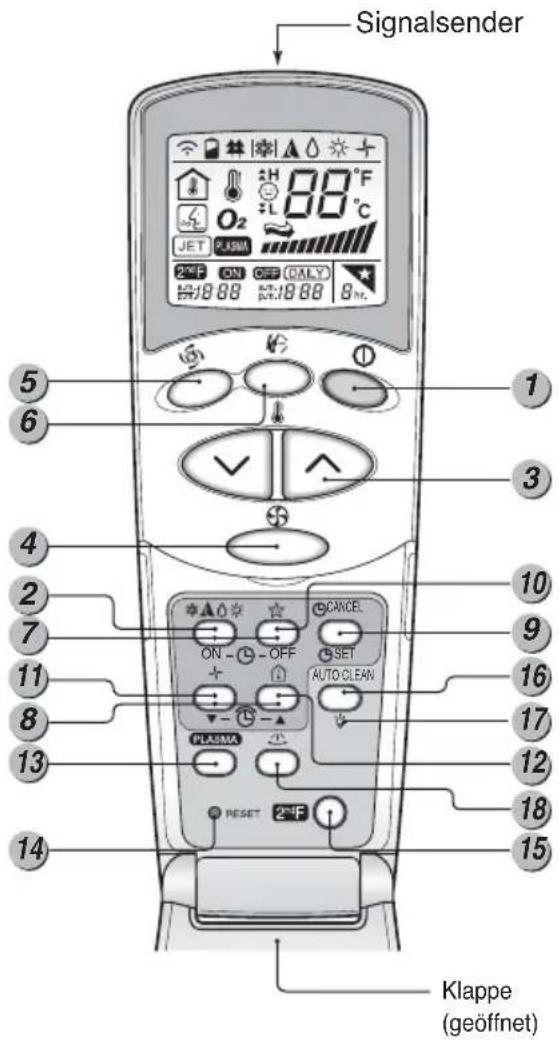

Fernbedienung

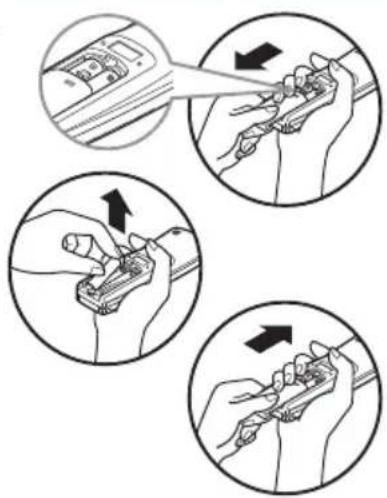

1. Entfernen Sie das Batterieklappe durch Schiebern in Pfeilrichtung.
2. Legen Sie die neue Batterien ein und achtEN Sie auf die richtige Polung (+) und (-) der Batterie.
3. Schiebern Sie die Klappe wieder zu.

HINWEIS

• Nur 2 AAA (1,5 V) Batterien verwenden.
  Keine wiederaufladbaren Batterien verwenden.

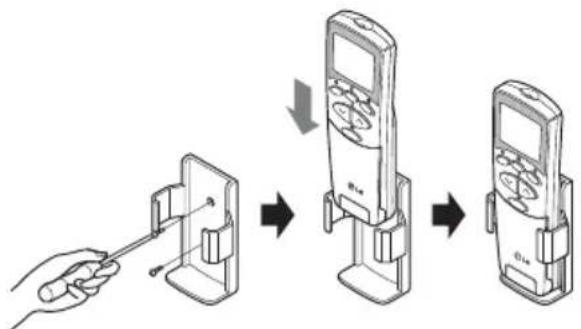

Aufbewährung und Tipps zur Verwendung der Fernbedienung

• Halterung der Fernbedienung wie in der Abb. gezeigt mit den Schrauben an der Wand befestigen.

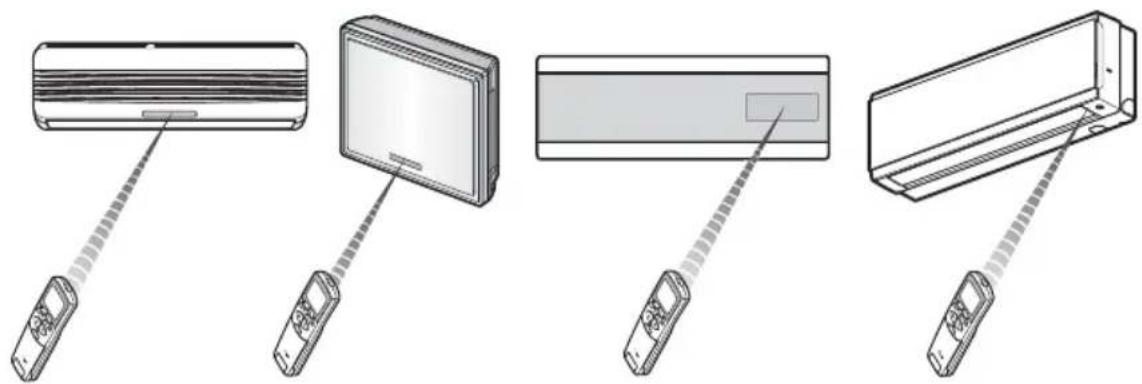

• Um das Raum-Klimagerät zu betreiben,richten Sie die Fernbedienung auf den Signalempfänger. Standardmodell Artcool-Modell Artcool Deluxe-Modell Artcool Mirror-Modell

Signalempfänger

Empfängt Signale von der Fernbedienung (Signalempfangsgeräusch: zwei kurze Signaltone oder ein langer Signalion). Betriebsanzeigen

Ein

: Leuchtet während des Systembetriebs.

Ruhemodus

: Leuchtet während des automatischen Betriebs im Ruhemodus.

Timer

: Leuchtet während des Timerbetriebs.

Abtaumodus

Leuchtet während des Abtaumodus oder während des Hot Start-Betriebs (Nur Geräte mit Wärmepumpe)

OUT AUBENGERAT DOOR BETRIEB

Leuchtet während des Betriebs des Außererätes. (Nur Kühleinheit)

Betriebsanzeigen

Empfängt Signale von der Fernbedienung (Signalempfangsgeräusch: zwei kurze Signtöne oder ein langer Signatton). Betriebsanzeigen

On/Off

Leuchtet während des Systembetriebs.

Ruhemodus

: Leuchtet während des automatischen Betriebs im Ruhermodus.

Timer

: Leuchtet während des Timerbetriebs.

Abtaumodus

Leuchtet während des Abtaumodus oder während des Vorheiz-Betriebs. (Nur Geräte mit Wärmepumpe)

AUBINGERAT BETRIEB

Leuchtet während des Betriebs des AuBengerates. (Nur Kuhleinheit)

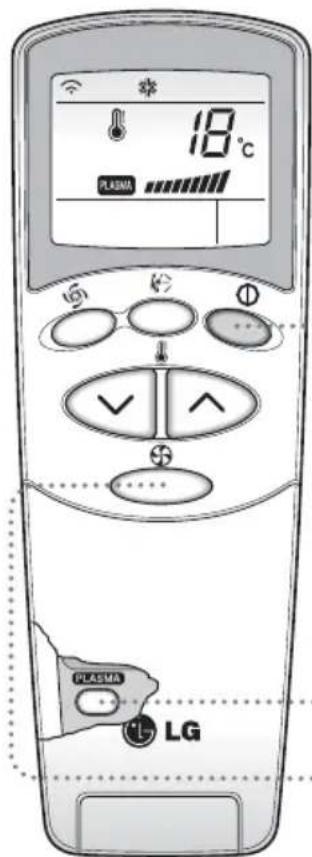

PLASMA: Anzeige des PLASMA-Reinigungsbetriebs.

2020 100

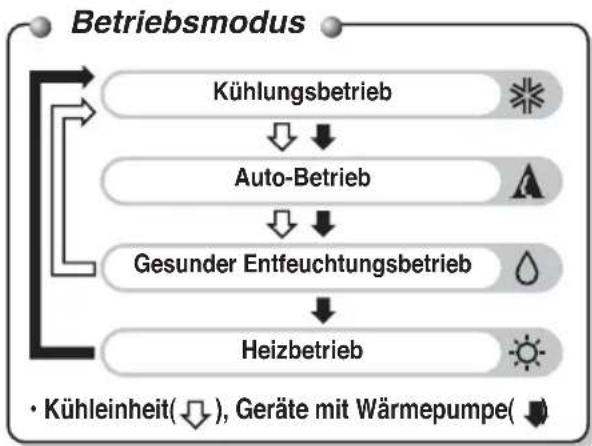

Jedes Symbol besitzt seinen eigenen Funktionsmodus.

Kuhlungsmodus Leuchtet während des Kuhlungsbetriebs. (Umrandung)

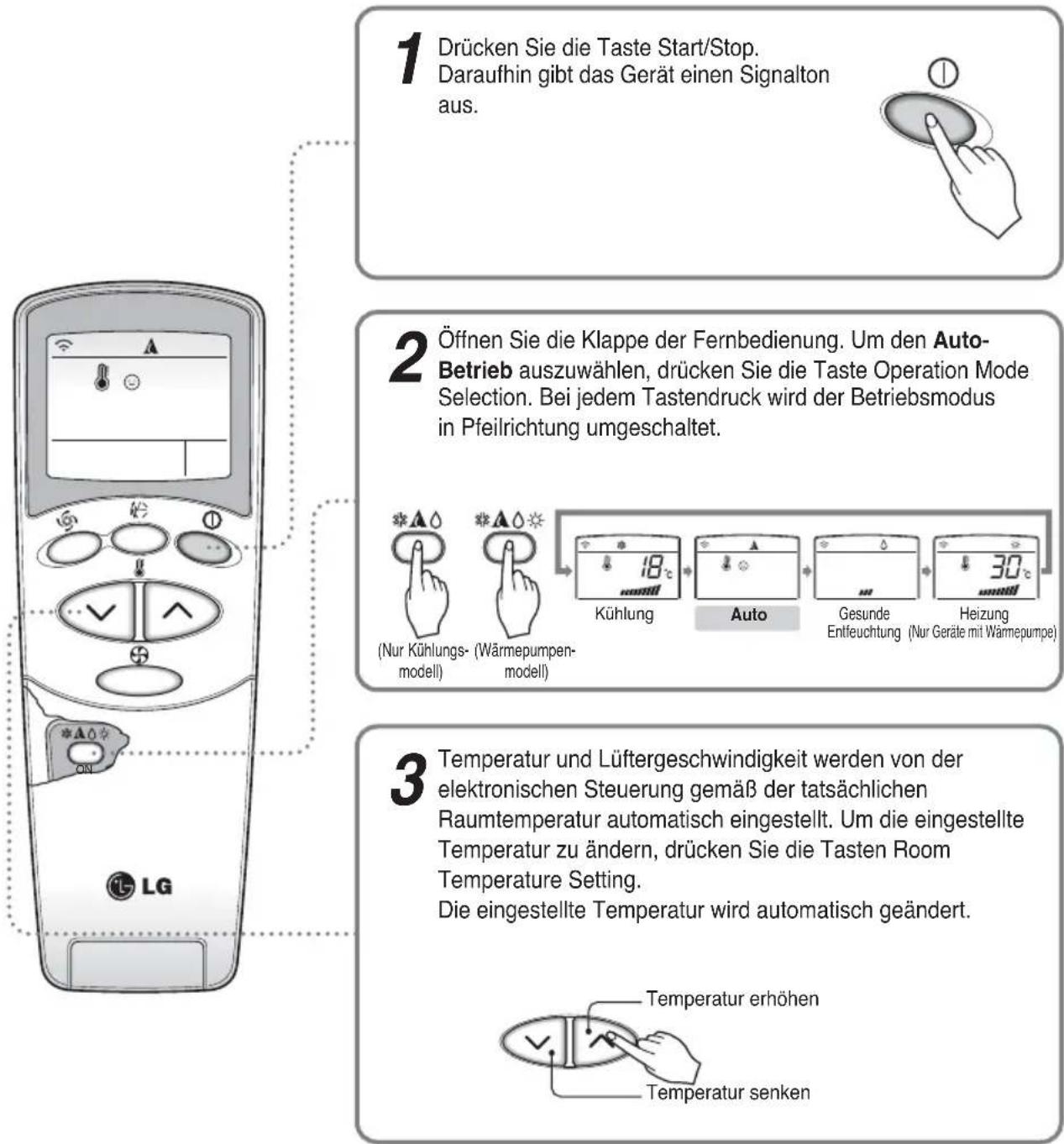

Auto-Betriebsmodus Leuchtet während des automatischen Betriebs. (Umrandung)

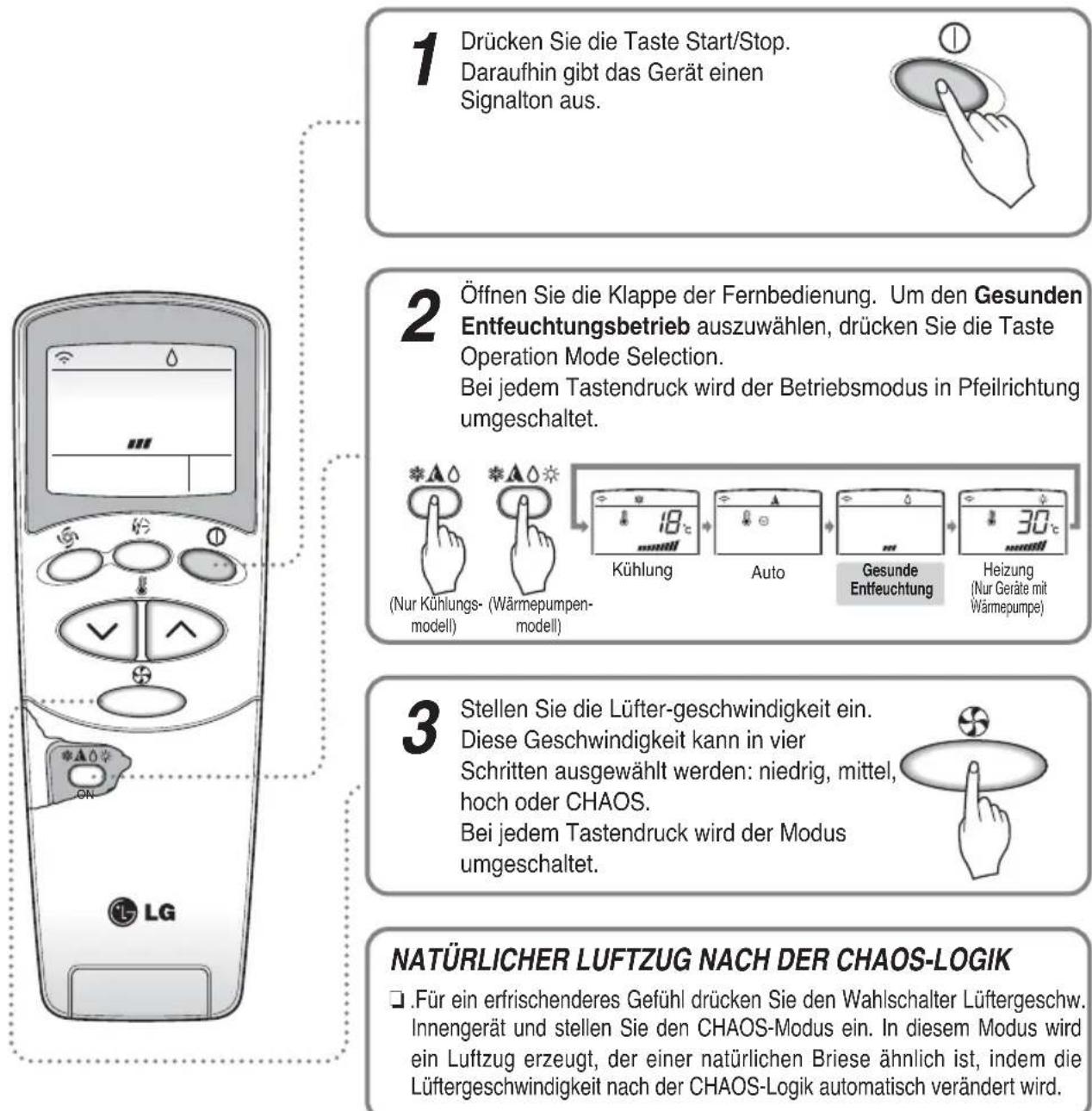

Gesunder Entfeuchtungs- Modus Leuchtet während des gesunden Entfeuchtungsbetriebs. (Umrandung)

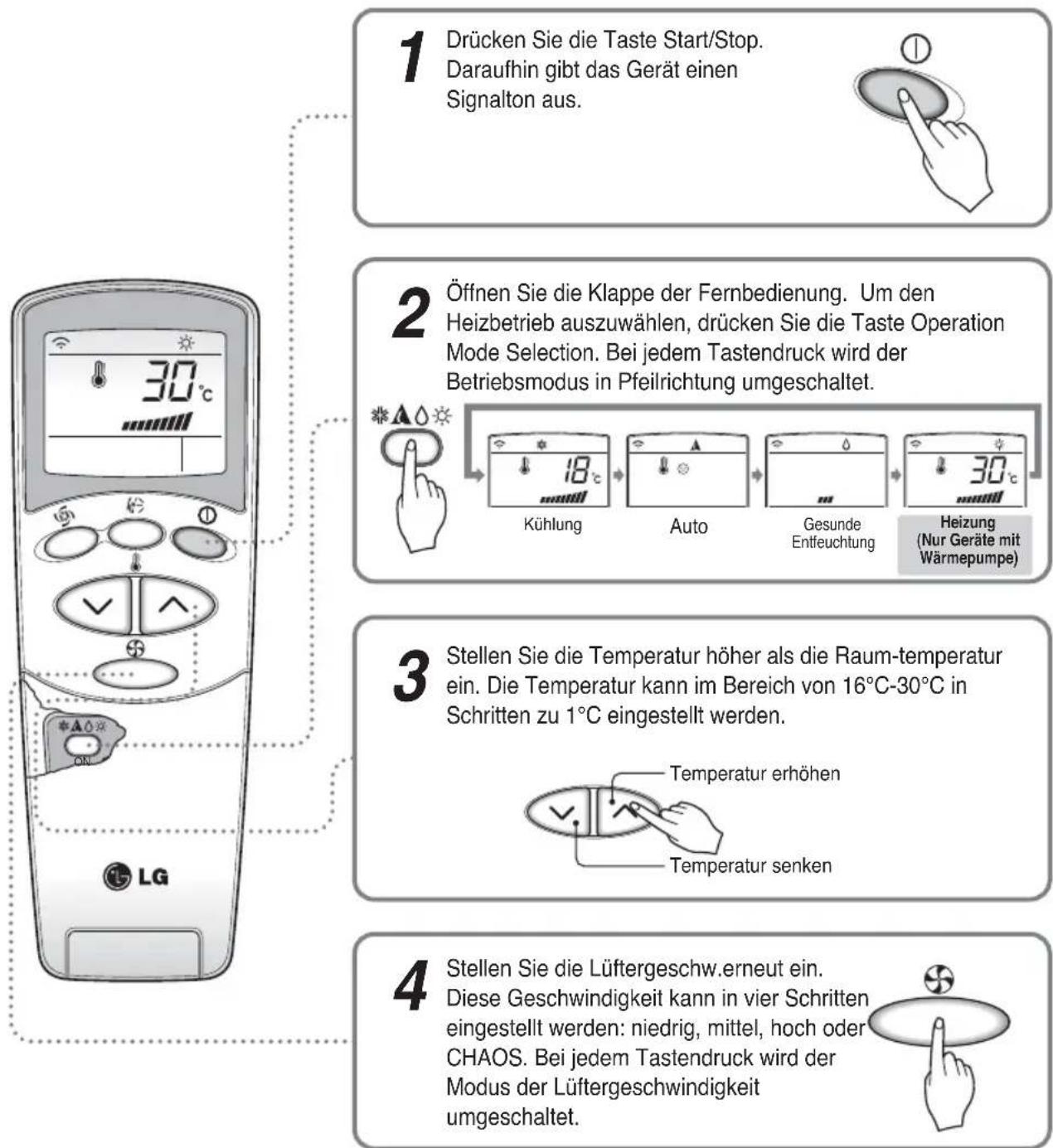

Heizmodus Leuchtet während des Heizbetriebs. (Nur Geräte mit Wärmepumpe) (Umrandung)

Abtaumodus Leuchtet während des Abtauens bzw. Vorheizens im Heizbetrieb. (Umrandung)

Luftumwälzungsmodus Leuchtet während des Luftumwalzungs-Betriebs. (Umrandung)

Ruhemodus Leuchtet während des Ruhemodus.

Zeitgeber Leuchtet während des Timerbetriebs.

Auto-Reinigungsmodus Leuchtet während der automatischen Reinigung.

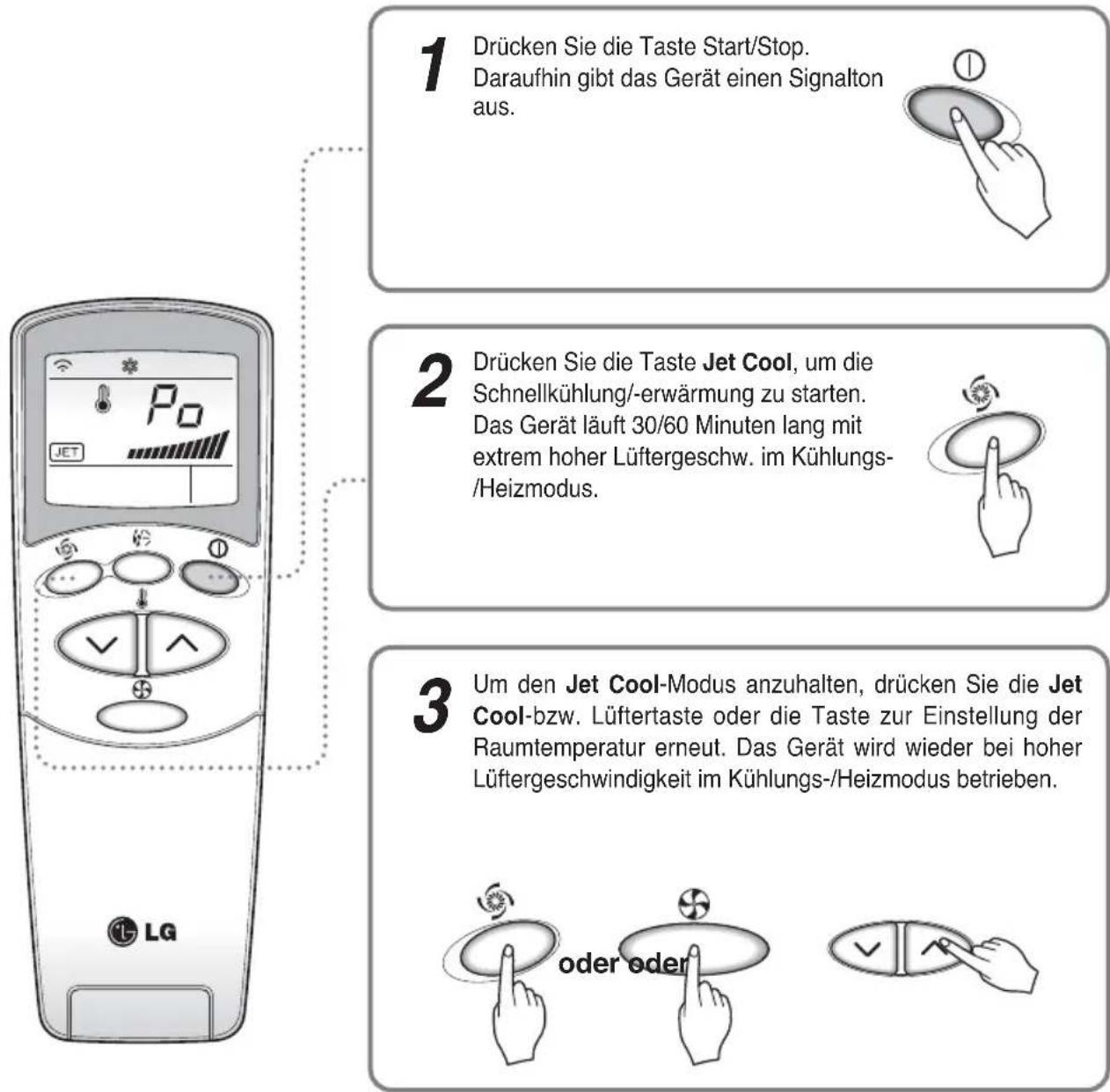

JET COOL JET COOL-Modus Leuchtet während des Schnellkuhlungsbetriebs.

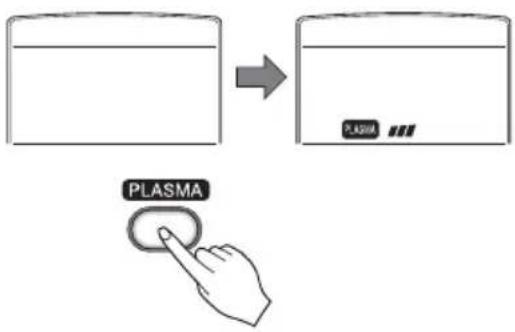

PLASMA Plasma Leuchtet während des Plasma-Betriebs.

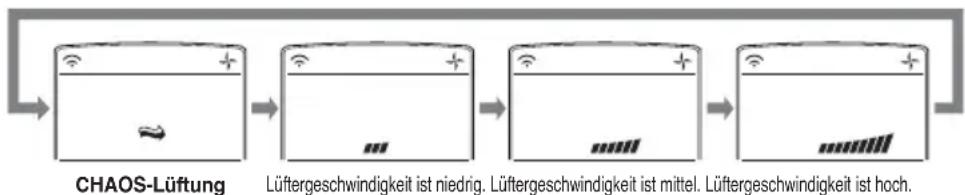

Lüftergeschw. (Niedrig) Leuchtet bei niedriger Lüftergeschwindigkeit.

Lüftergeschw. (Mittel) Leuchtet bei mittlerer Lüftergeschwindigkeit.

111111111111111111111111111

Lüftergeschw.

(Hoch) Leuchtet bei hoher Lüftergeschwindigkeit.

111111111111111111111

Lüftergeschw.

(Chaos) Leuchtet bei Chaos-Lüftergeschwin

Anzeige gewünschte Zeigt im Kuhlungs-, Entfeuchtungs und Heizmodus die gewünschte Temperatur an

Temperatur

Kuhlung

:18~30C

: Automatischer Betrieb

• Entfeuchtung

• Po : Schnellkuhlung

• Erwärzung

:16~30C·

: Testmodus

Symbol fur gewünschte Temperatur

Symbol fur Innentemperatur

On/Off

Leuchtet während des Systembetriebs.

Ruhemodus : Leuchtet während des automatischen Betriebs im Ruhemodus.

Timer: Leuchtet während des Timerbetriebs.

Abtaumodus : Leuchtet während des Abtaumodus oder während des Vorheiz-Betriebs. (Nur Geräte mit Wärmepumpe)

Plasma

Leuchtet wahrend des Plasma-Betriebs.

Anzeige gewünschte : Zeigt im Kuhlungs-, Entfeuchtungs und Heizmodus die gewünschte Temperatur an

Temperatur

Kuhlung : 18~30C · Al : Automattischer Betrieb

• Entfeuchting:18~30C·Po:Schnellkuhlung

• Erwärung : 16~30C - Lo : Tesmodus

Funktionen der Fernbedienung

Die Fernbedienung überträgt Signale an das System.

TASTE START/STOP

Der Betrieb wird bei Tastendruck gestartet und bei erneutem Tastendruck angehalten.

Dient zur Auswahl des Betriebsmodus.

(Heat Pump)

(Cooling Only)

2 TASTEN FÜR

RAUMTEMPERATUR

Dienen zur Auswahl der Raumtemperatur.

WAHLSCHAL INNENGERAT

Dient zur Auswahl der Luftergeschwindigkeit in vier Schritten: niedrig, mittel, hoch und CHAOS.

5 JET COOL

Dient zum Starten/Anhalten der Schnellkuhlung/-erwarmung. (Bei der Schnellkuhlung/-erwarmung ist die Lüfter-geschwindigkeit in jedem Modus extrem hoch).

6 TASTE CHAOS SWING

Dient zum Starten/Anhalten der Luftklappenbewegung und zum Einstellen der Luftstromrichtung nach oben/nach unten.

TASTEN ON/OFF TIMER

Dienen zum Einstellen der Uhrzeit für Beginn und Ende des Betriebs.

TASTEN TIME SETTING

Dienen zum Einstellen der Uhrzeit.

9 TASTE TIMER SET/CANCEL

Dienen zum Einstellen des Timers auf eine gewünschte Uhrzeit und zum Abbrechen des Timerbetriebs.

10 TASTE SLEEP MODE AUTO

Dient zum Einstellen des automatischen Betriebs im Ruhemodus.

11 TASTE AIR CIRCULATION

Wälzt die Raumluft ohne Kühlung oder Erwärnung um.

Dienen zur Ermittlung der Raumtemperatur.

13PLASMA (OPTIONAL)

Dient zum Starten/Anhaltener Funktion Plasma-Reinigung.

14 RESET-TASTE

Dient zur Initialisierung der Fernbedienung.

15Taste 2nd F

Muss vor dem Aufrufen der auf den Tasten in Blau gedruckten Modi gedrückt werden.

16 AUTO CLEAN

Dient zum Einstellen der automatischen Reinigung.

17 LED-HELLIGKEIT (OPTIONAL)

Dienen zum Einstellen der Helligkeit der Anzeige des Gerätes.

STEUERUNGSTASTE UM DEN HORIZONTALALEN LUFTSTROM ZU REGELN (Nicht BEI ALLEN MODELLEN)

Um die Richtung vom horizontalen Luftstrom zu regeln.

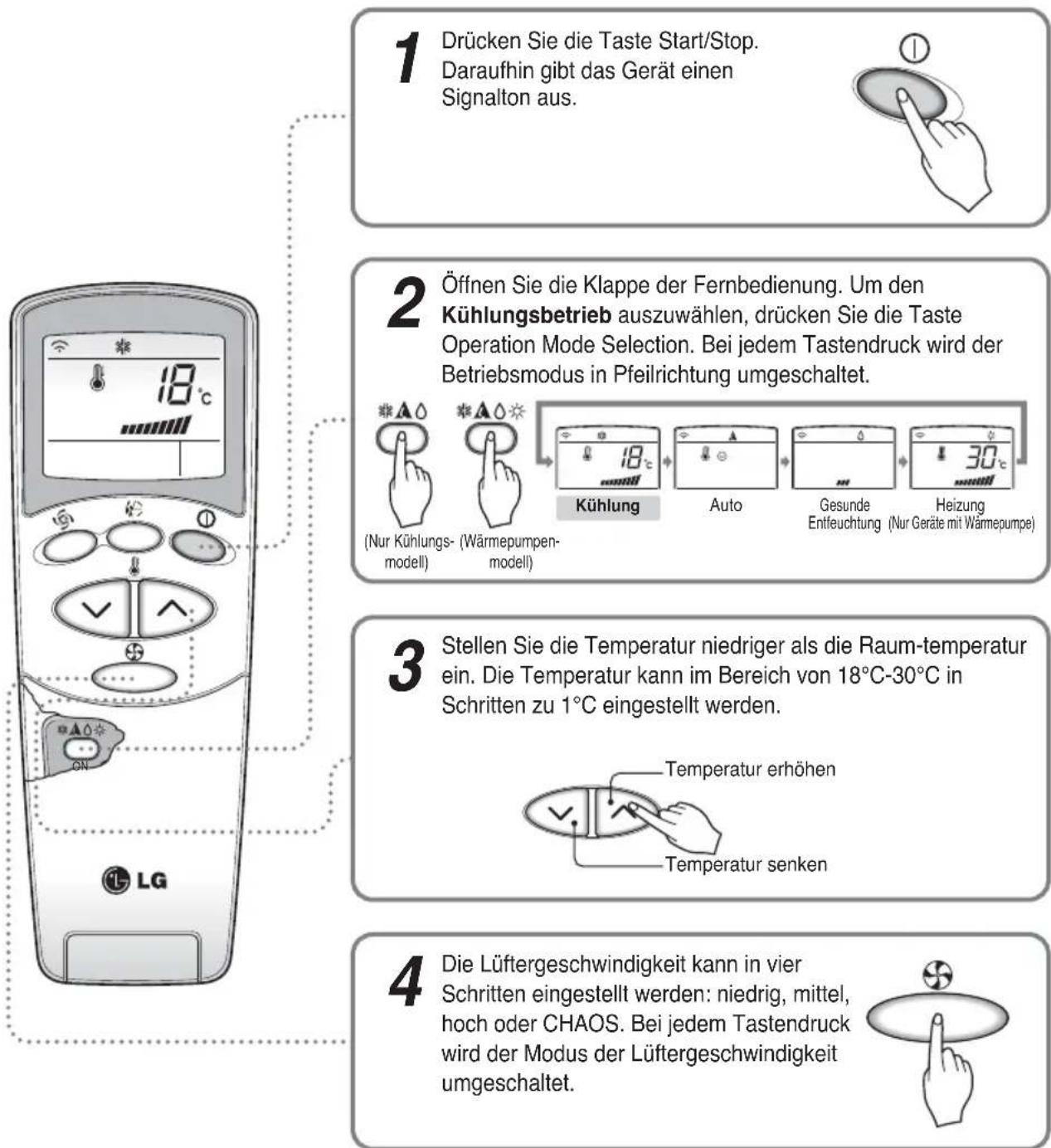

Kuhlungsbetrieb

Naturlicher Luftzug nach der CHAOS-Logik

Fur ein erfrischenderes Gefuhl als bei einer einzigen Luftergeschwindigkeit drucken Sie den Wahlschalter Indoor Fan Speed und stellen Sie den CHAOS-Modus ein. In this Modus wird ein Luftzug erzeugt, der einer natürlichen Brieseählich ist, indem die Luftergeschwindigkeit nach der CHAOS-Logik automatisch verändert wird.

Auto-Betrieb

WAHREND DES AUTOMATISCHEN BETRIEBS:

Die Luftergeschwindigkeit des Innengerates kann nicht umgeschaltet werden. Sie wird direkt durch die zufällige Steuerung eingestellt.
Wenn das System nicht wie gewünscht betrieben wird, wechseln Sie manuell in einen anderen Modus. Das System schaltet nicht automatisch vom Kuhlungsmodus in den Heizmodus oder umgekehrt. Modus und gewünschte Temperatur muss dann neu eingestellt werden.
Durch Drucken der Taste Chaos Swing während des automatischen Betriebs bewegen sich die waagerechten Luftklappen automatisch auf und ab. Wenn diese automatische Bewegung angehalten werden soll, drucken Sie die Taste Chaos Swing ernut.

Gesunder Entfeuchtungsbetrieb

WAHREND DES GESUNDEN ENTFEUCHTUNGSBETRIEBS:

• Wenn Sie mit der Taste Operation Selection den Entfeuchtungsmodus wahren, startet das Klimagerät die Entfeuchtungsfunktion und stellt Raumtemp. und Luftmenge gemäß gefühler Raumtemp. automatisch auf die zur Entfeuchtung geeigneten Werte ein.

In thisem Fall wird die eingestellte Temperatur nicht auf der Fernbedienung angezeigt und die Raumtemperatur kann nicht verändert werden.

Während der Funktion gesunde Entfeuchtung wird die Luftmenge automatisch gemäß der aktuellen Raumtemperatur eingestellt und sorgt für ein gesundes und angenehmes Raumklima, auch in Zeiten hoher Luftfeuchtigkeit.

Heizbetrieb (Nur Geräte mit Wärmpumpe)

NATÜRLICHER LUFTZUG NACH DER CHAOS-LOGIK

Fur ein erfrischenderes Gefuhl als bei einer einzigen Luftergeschwindigkeit drucken Sie den Wahlschalter Indoor Fan Speed und stellen Sie den CHAOS-Modus ein. In this Modus wird ein Luftzug erzeugt, der einer natürlichen Brieseähnlich ist, indem die Luftergeschwindigkeit nach der CHAOS-Logik automatisch verändert wird.

Schnellkuhlung

HINWEIS

Die Funktion Jet Cool im Heizmodus steht nur bei Artcool-Modellen zur Verfugung.
Be der JET COOL-Funktion beginnnt das Klimagerät zu einem zufälligen Zeitpunkt, kalte/warme Luft 30/60 Minuten lang mit extrem hoher Geschwindigkeit auszustosten, wobei die Raumtemp. automatisch auf 18^ / 30^ gestellt wird. Diese Funktion wird besonderss dann eingesetzt, um die Raumtemperatur in kürzester Zeit zu ändern.
Um vom Jet Cool-Modus in den normalen Kuhlungs-/Heizmodus zu wechseln, drücken Sie einfach erneut die Taste Operation Mode Selection, Auswahl Luftmenge, Temperatur-einstellung oder JET COOL.

PLASMA-Reinigungsbetrieb (Optional)

1 Drucken Sie die Taste Start/Stop. Daraufhin gibt das Gerä einen Signalton aus.

2 2 Offnen Sie die Klappe der Fernbedienung. Drucken Sie die EIN/AUS-Taste fur PLASMA-Luftreinigungsbetrieb. Der Betrieb wird bei Tastendruck gestartet und bei erneutem Tastendruck angehalten.

3 Stellen Sie die Luftergeschwindigkeit ein. Sie kann in vier Schritten ausgewählten werden: niedrig, mittel, hoch oder CHAOS. Bei jedem Tastendruck wird der Modus der Luftergeschwindigkeit umgeschaltet.

• Der Luftreinigungsbetrieb (PLASMA) ist im Heizmodus und allen weiteren Betriebsarten verfügbar.

Nur PLASMA-Luftreinigungsbetrieb

Durch Drucken der Taste PLASMA wird der PLASMA-Luftreinigungsbetrieb gestartet. Bei jedem Drucken der Taste ( ) wird der Modus der Lüftergeschwindigkeit umgeschaltet.

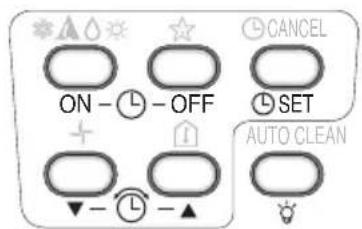

2nd F-Betrieb

1 Drucken Sie die Taste Start/Stop. Daraufhin gibt das Gerät einen Signalton aus.

2 Offnen Sie die Klappe der Fernbedienung und drucken Sie die Taste 2nd F, um die Blau gedruckten Tastenfunktionen zu starten.(Uberprüfen Sie die Anzeige der 2. Funktion auf der Anzeige der Fernbedienung.) Über diese Tasten wird der Timer wie folgt eingestellt:

Die 2. Funktion wird nach kurzer Zeit oder bei erneutem Drucken der Taste automatisch ausgeschaltet.

Weitere Einzelheiten finden Sie auf der folgenden Seite.

Weitere Funktionen

Ruhemodus

1. Drücken Sie die Taste Sleep Mode Auto, um die Uhrzeit für das automatische Ausschalten einzustellen.
2. Der Timer wird durch 1- bis 7-faches Drucken der Taste Sleep Mode Auto in Schritten zu einer Stunde eingestellt.

Der Ruhemodus steht 1 bis 7 Mal zur Verfügung. Um die Zeitperiode in Schritten zu einer Stunde zuändern, drücken Sie die Taste Sleep Mode und richten Sie die Fernbedienung darauf auf das Klimagerät.

1. Stellen Sie sicher, dass die Sleep Mode AutoLED leuchtet.

Um den Ruhemodus zu unterbrenen, drucken Sie mehrmals die Taste Sleep Mode Auto, bis der Stern ( ) auf der Betriebsanzeige erlischt.

HINWEIS Beim Ruhemodus dreht sich der Lüfter mit niedriger (Kuhlung) oder mittlerer Geschwindigkeit (nur Wärmpumpe) für einen ruhigen Schlaf.

IM KÜHLUNGSMODUS: Die Temperatur erhöht sich in den folgenden 30 Minuten automatisch um 1^ und innerhalb von 1 Stunde um 2^ , um einen angenehmen Schlaf zu ermögen.

Uhrzeit einstellen

1. Die Uhrzeit kann nur eingestellt werden, wenn die Reset-Taste gedrückt wurde.

Falls die Batterien gerade aus- getauscht werden, sollte die Reset-Taste gedrückt werden, um die Uhrzeit zurückzusetzen.

Drucken Sie die Taste Start/Stop.

1. Drucken Sie die Taste 2nd F und überprüfen Sie, ob das Symbol 2nd F leuchtet.

2. Drücken Sie die Tasten Time Setting, bis die gewünschte Uhrzeit eingestellt ist.

1. Drucken Sie die Taste Timer SET.

HINWEIS

Überprüfen Sie, ob A.M. (vormittags) oder P.M. (nachmittags) angezeigt wird.

Verzögerter Start/Voreingestelltes Anhalten

1. Stellen Sie sicher, dass die Uhrzeit auf der Anzeige der Fernbedienung richtig eingestellt ist.

2. Drucken Sie die Taste 2nd F.

3. Drücken Sie die Timer-Taste ON/OFF, um den Timer ein-/auszuschalten.

4. Drücken Sie die Tasten Time Setting, bis die gewünschte Uhrzeit eingestellt ist.

1. Aktivieren Sie die gewählte Ein/Aus-Einstellung durch Drucken der Taste Timer SET und richten Sie die

Fernbedienung darauf auf den Signalempfänger.

Einstellung des Timers verwerten.

Drücken Sie die Taste Timer Cancel und richten Sie die Fernbedienung darauf auf den Signalempfänger.

Die Timer-Leuche auf dem Klimagerät und die Anzeige werden ausgeschaltet).

HINWEIS

Wahlen Sie eine der folgenden vier Betriebsarten.

während des Betriebs

Zeitgeber Verzogierung AUS Zeitgeber Verzogierung EIN Zeitgeber Verzogierung EIN und AUS Zeitgeber Verzogierung EIN und AUS

Steuerung der vertikalen Luftstromrichtung

Standard-/Artcool Deluxe-Modell

Der Luftstrom nach oben/ nach unten (vertikaler Luftstrom) kann über die Fern-bedienung gesteuert werden.

1. Drücken Sie die Taste Start/Stop, um das Gerät zu starten.

2. Offnen Sie die Klappe der Fernbedienung. Drucken Sie die Taste Chaos Swing, damit sich die Luftklappen bewegen. Drucken Sie die Taste Chaos Swing erneut, um die vertikale Luftklappe in die gewünschte Luftstromrichtung einzustellen.

Artcool-Model

Der Luftstrom nach oben/nach unter und nach links/nach rechts kann über die Fernbedienung gesteuert werden.

Drücken Sie die Taste Start/Stop, um das Gerät zu starten.

HINWEIS

Beim Drücken der Taste Chaos Swing wird die horizontale Luftstromrichtung gemäß der CHAOS-Berechnung automatisch angepasst, um die Luft gleichmäßig im Raum zu vertellen und damit ein angenehmes Befinden des Körpers wie bei einer natürlichen Brise zu erreichen.
Die Luftstromrichtung nach oben/nach unter muss über die Fernbedienung eingestellt werden. Ein Bewegen der vertikalen Luftklappen mit der Hand konnte das Klimagerat beschädigen.
Beim Ausschalten des Gerätes werden die horizontalen und vertikalen Luftklappen und damit der Luftauslassschlitz des Systems geschlossen.

Einstellen der Richtung links/rechts (Horizontaler Luftstrom)

Vorsicht: Vor dem Einstellen der horizontalen Luftstromrichtung muss das Gerät ausgeschaltet werden. Öffnen Sie vorsichtig die vertikale Luftklappe, um die horizontale Luftstromrichtung einzustellen. Stellen Sie die Luftstromrichtung links/rechts manuell ein.

Drücken Sie die Taste Chaos Swing, damit sich die Luftklappen bewegen.

Drücken Sie die Taste erneut, damit die Luftklappen angehalten werden. Nach 30 Minuten kehren die Luftklappen automatisch in die Position für maximalen Luftstrom zugruck.

Steuerung vom horizontalen Luftstrom (option)

Links/rechts (Horizontaler Luftstrom) kann mit der Fernbedienung geregelt werden.

1. Drücken Sie auf die Taste Start/Stop um das Gerät einzuschalten.
2. Offnen Sie die Klappe der Fernbedienung. Drücken Sie auf die Taste Start/Stop von der Steuerung vom horizontalen Luftstrom. Die Luftschlitze werden jetzt nach links und rechts bewegt. Drücken Sie nochmals auf die Steuerungstaste für den horizontalen Luftstrom um den Luftschlitz auf der gewündsten Position einzustellen.

Luftumwälzungsmodus

Wälzt die Raumluft ohne Kuhlung oder Erwärnung um.

1. Drücken Sie die Taste Start/Stop. Daraufhin gibt das Gerät einen Signalton aus.
2. Öffnen Sie die Klappe der Fernbedienung. Drücken Sie die Taste Air Circulation. Bei jedem Drücken des Wahlschalters Indoor Fan Speed Selector wird die Lüftergeschwindigkeit von niedrig bis CHAOS und darüber nach niedrig umgeschaltet.

HINWEIS

CHAOS Lufung. CHAOS Lufung senkt den Stromverbrauch und schutz vor Unterkuhlung.

Die Lüftergeschwindigkeit ändert sich automatisch von hoch nach niedrig und umgekehrt, abhängig von der Umgebungstemperatur.

Auto-Reinigung (Nur Artcool-/Artcool Deluxe-/Artcool Mirror-Modell)

AUTO CLEAN

1. Drücken Sie die Taste Start/Stop, um das Gerät zu starten.
2. Öffnen Sie die Klappe der Fernbedienung. Wahlen Sie Kuhlungsbetrieb oder Gesunder Entfeuchungsbetrieb.
3. Drucken Sie die Taste Auto Clean.
4. Obwohl die Taste Start/Stop gedrückt wird, lauft das Gerät 15 Minuten lang im Auto- Reinigungsmodus - lauft 1 Minute lang im Heizbetriebmodus und wälzt die Raumluft 14 Minuten lang ohne Kühlung/Erwärung um. Dann wird das Gerät angehalten.

HINWEIS

Während der Auto-Reinigung konnen Feuchtigkeit der Innengeräte nach dem Kuhlungsbetrieb oder dem gesunden Entfeuchtungsbetrieb entfernrt werden.
Wahrend der Auto-Reinigung sind nur die Tasten Start/Stop, Plasma und Auto Clean aktiviert.

Anzeige-Helligkeit (AMNH076DZ\*0[MC07AH\*NZ0], AMNH096DU\*0[MC09AH\*NU0])

AUTO CLEAN

• Die Anzeige-Helligkeit des Gerätes kann über die Fernbedienung eingestellt werden. Drücken Sie die Taste Start/Stop, um das Gerät zu starten. Öffnen Sie die Klappe der Fernbedienung, drücken Sie die Taste 2nd F und dann die Taste Display Luminosity. Die Anzeige ist dunkel. Drücken Sie die Taste für eine helle Anzeige erneut.

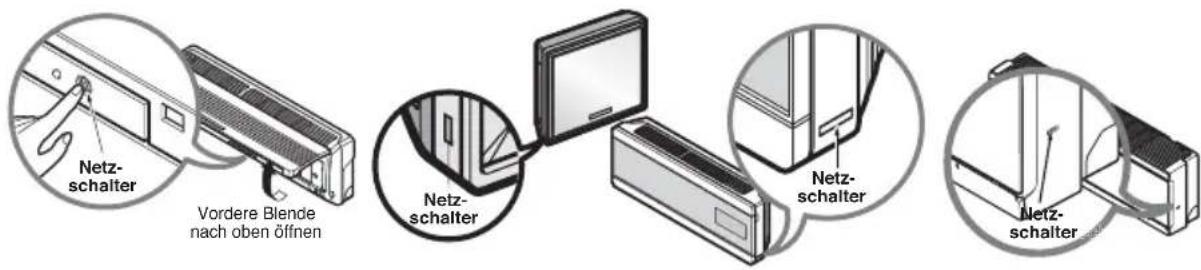

Erzwungener Betrieb

Der Betrieb wird gestartet, wenn der Netzschalter nicht über die Fernbedienung gedrückt wird. Um den Betrieb anzuhalten, drücken Sie den Schalter erneut.

	Kühleinheit	Geräte mit Wärmpumpe
		Raumtemp. ≥24°C 21°C ≤ Raumtemp. <24°C Raumtemp. <21°C
Betriebsmodus Kühlung	Kühlung Kühlung	Gesunde Entfeuchtung	Heizung
Lüftergeschw. Innengerät	Hoch Hoch Hoch Hoch
Temperatureinstellung	22°C 22°C 23°C 24°C

Auto-Neustart

Falls das Gerät nach einem Stromausfall wieder mit Strom versorgt wird, konnen die vorherigen Betriebsbedingungen automatisch wiederhergestellt werden.

These Funktion muss daher nicht durch Drucken einer Taste oder eines Schalters aufgerufen werden. Im anfänglichen Modus dreht sich der Lüfter mit einer niedrigen Geschwindigkeit und der Kompressor nimmt den Betrieb ca. 3 Minuten später auf. Wenn der Kompressor anlauft, wird die Lüftergeschwindigkeit an die vorherige Einstellung angepasst.

Falls das Gerät nach einem Stromausfall langere Zeit nicht betrieben wird, schalten Sie die Hauptstromversorgung ab, um ein unerwänschten Auto-Neustart zu vermeiden.

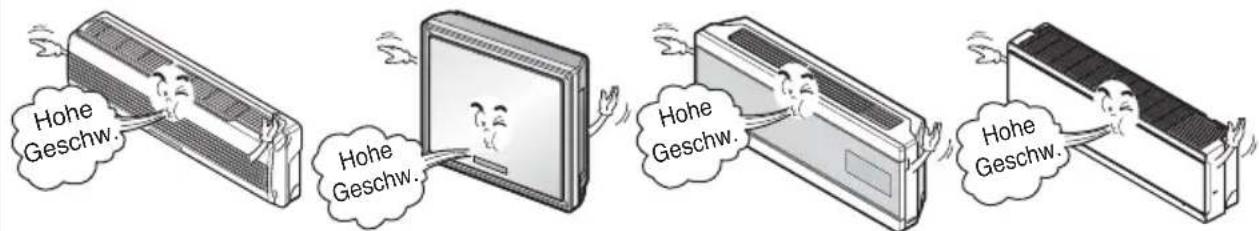

Nutzliche Informationen

Lüftergeschwindigkeit und Kuhlungsleistung.

Die in den Spezifikationen angegebene Kuhlungs-/Heizleistung gibt den Wert der hohen Lüftergeschwindigkeit an, die Leistung wird bei einer niedrigen oder mittleren Lüftergeschwindigkeit ebenfalls niedriger.

Wenn der Raum schnell abgekühlt/geheizt werden soll, wird eine hohe Lüftergeschwindigkeit empfohlen.

Wartung und Service

VORSICHT: Vor der Wartung muss der Hauptstromversorgung des Systems abgeschaltet werden.

Innengerät Standardmodell

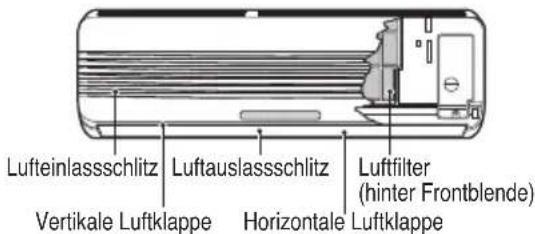

Gitter, Gehäuse und Fernbedienung

Das System muss vor der Reinigung Verwenden Sie ein weiches, trockenes Tuch und keine Reinigungs- oder Scheuermittel.

HINWEIS Der Netzstrom muss vor Reinigung des Innengerates getrennt werden.

LUFTFILTER

Die Luftfilter hinter dem Vordergitter sollenn alle zwei Wochen überprüft und gereinigt werden, möglicherweise auch offen.

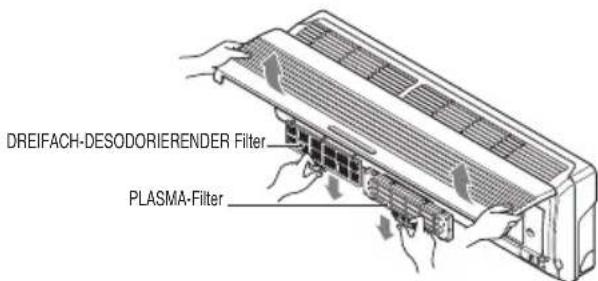

PLASMA-FILTER, DREIFACH-DESODORIERENDER FILTER (OPTIONAL

Die PLASMA-Filter hinter den Luftfiltern sollen alle drei Monate überprüft und gereinigt werden, möglicherweise auch offen.

Der PLASMA-Filterarf bis 10 Sekunden nach Offnen des Innengitters nicht berührt werden. Es besteht Stromschlaggefahr.

Folgende Mittel dürfen nicht verwendet werden:

Wasser warmer als 40^ Dadurch konnten Verformungen oder Farbverfalschungen auftreten.
Flüchtige Substanzen Dadurch konnten die Oberflächen des Klimagerates beschädigt werden.

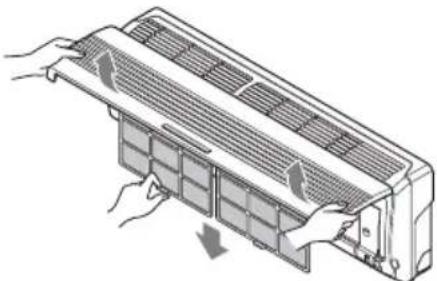

1. Hebien Sie das vordere Blende an undziehen Sieden Filtergriff etwas nach vorne, um den Filter zu entnahmen.

2. Reinigen Sie den Filter mit einem Staubsauger oder mit warmem Seifenwasser.

3. Starke Verschmutzungen können mit einer lauwarmen Reinigungslösung gereinigt werden.

4. Bei Verwendung von zu freiem Wasser (über 40^ ) konnen Verformungen aufreten.

5. Nach der Reinigung die Blende gut trocknen.

6. Setzen Sie den Luftfilter wieder ein.

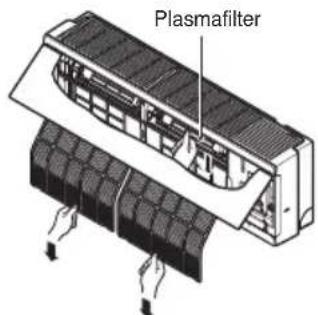

7. Nach Entfernen des Luftfiltersziehen Sie den PLASMA-Filter zum Entfernen etwas nach vorne.

8. Entfernen Sie Staub mit einem Staubsauger. (Der Filterarfndicht mit Wasser gewaschen werden).
9. Beachen Sie die Kerben durch elektrische Entladungslinien.
10. Setzen Sie den PLASMA-Filter wieder an der ursprünglichen Position ein.
11. Nach Entfernen des Luftfiltersziehen Sie den DREIFACH- DESODORIERENDEN Filter zum Entfernen hereus.
12. Trocknen Sie den Filter ca. 2 Stunden in der Sonne.
13. Setzen Sie den DREIFACH-DESODORIERENDEN Filter wieder an der ursprünglichen Position ein.

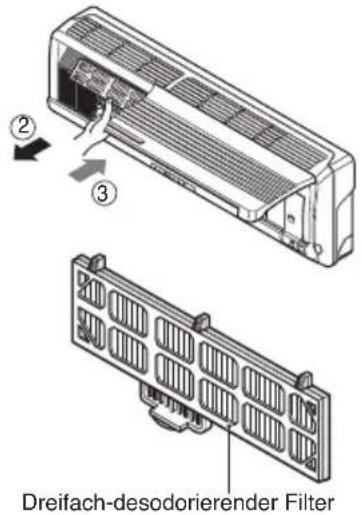

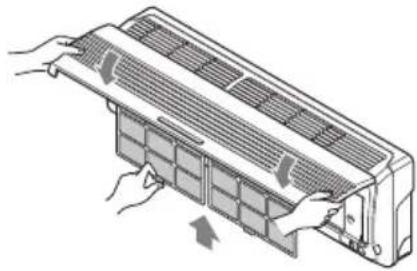

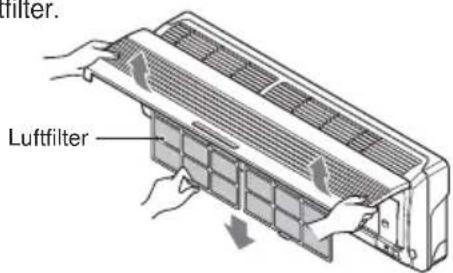

Austausch des Reinigungsfilters (Optional)

• Empfohlene Betriebsdauer : Ca. 2 Jahre

• Offnen Sie die Frontblende und entfernen Sie die Luftfilter.

4.Setzen Sie Luftfilter und Frontblende wieder ein.

1. Entfernen Sie den Dreifach-desodorierenden Filter.

2. Setzen Sie den neuen Dreifach-desodorierenden Filter ein.

Innengerät Artcool-Modell

Gitter, Gehäuse und Fernbedienung

Das System vor der Reinigung ausschalten. Verwenden Sie ein weiches, trockenes Tuch und keine Reinigungs- oder Scheuermittel.

HINWEIS

Vor der Reinigung des Innengerates muss der Netzstrom getrennt werden.

LUFTFILTER

Die Luftfilter hinter dem Vordergitter sollenn alle zwei Wochen überprüft und gereinigt werden, möglicherweise auch offen.

Folgende Mittel dürfen nicht verwendet werden:

Wasser warmer als 40^ Dadurch konnten Verformungen oder Farbverfalschungen auftreten
Flüchtige Substanzen Dadurch konnten die Oberflächen des

Klimagerates beschädigt werden.

1. Ziehen Sie das Bodengitter nach unten. Nach Anheiten des Filtergriffs den Filter langsam Herausnahmen. (Hinweis: Der Filter sollen erst gereinigt werden, nachdem das Gerät angehalten wurde).

2. Reinigen Sie den Filter mit einem Staubsauger oder mit warmem Seifenwasser.

3. Starke Verschmutzungen können mit einer lauwarmen Reinigungslösung gereinigt werden.

4. Bei Verwendung von zu weißem Wasser (über 40^ ) konnen Verformungen auftreten.

5. Nach der Reinigung die Blende gut trocknen.

6. Setzen Sie den Luftfilter wieder ein.

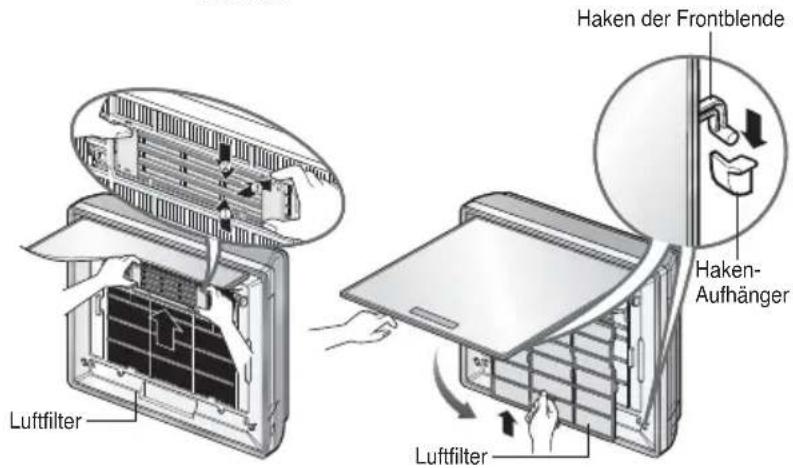

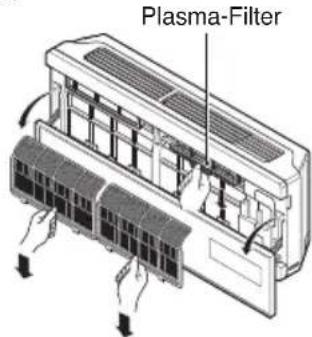

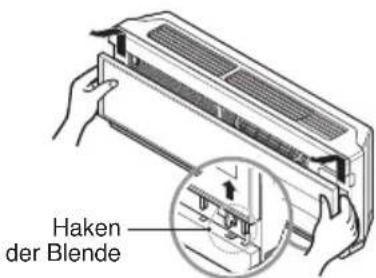

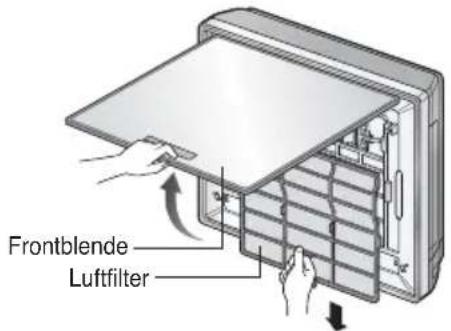

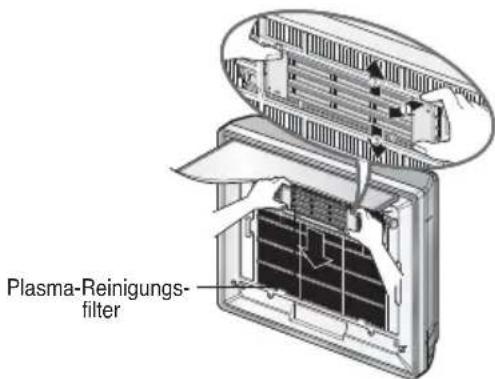

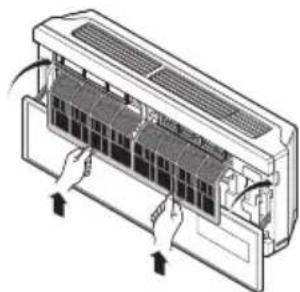

Reinigung des Reinigungsfilters

• Empfohlene Betriebsdauer : Ca. 3 Monate

• Hebien Sie das vordere Blende an undziehen Sie den Luftfilter hereus.

1. Legen Sie die Plasma-Filter ca. 1-2 Stunden in den Neutralreiniger und haben Sie sie dann Heraus

2. Entfernen Sie den Plasma-Filter.

1. Setzen Sie den vollständig getrockneten Plasma-Filter wieder ein. Setzen Sie den Luftfilter wieder ein und verschreiben Sie die Frontblende mit dem Haken.

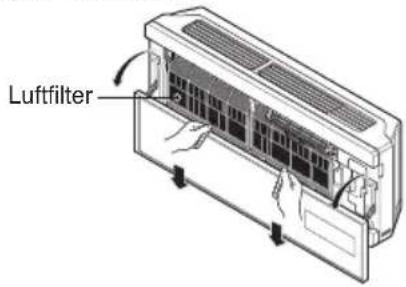

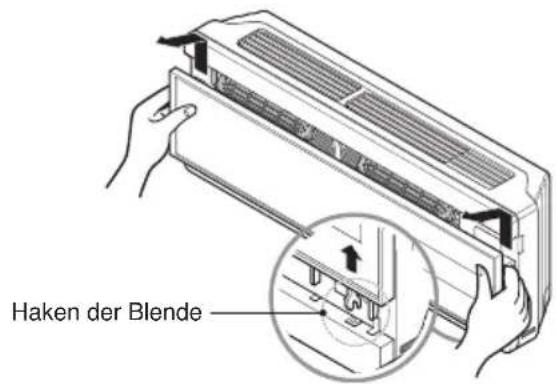

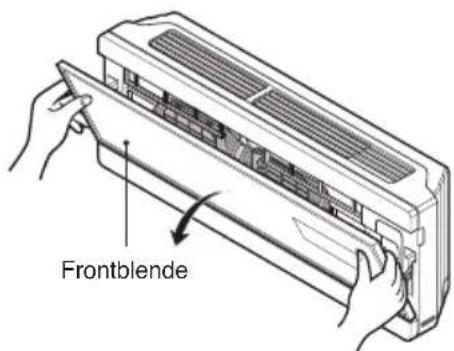

Innengerät Artcool Deluxe-Modell

1. Offnen Sie die Oberseite der Frontblende.

1. Hebien Sie die Frontblende an. Der Haken der Frontblende lost sich.

1. Nehmen Sie die Blende ab und entfernen Sie die Luftfilter.

1. Setzen Sie den Luftfilter wieder ein und verschreiben die Blende wieder.

1. Reinigen Sie den Filter mit Bürste und Staubsauger. Bei starker Verschmutzung mit Wasser abwaschen.

Der PLASMA-Filterarf bis 10 Sekunden nach Offnen des Innengitters nicht beruhrt werden. Es besteht Stromschlaggefahr.

Folgende Mittel dürfen nicht verwendet werden:

Wasser warmer als 40^ Dadurch konnten Verformungen oder Farbverfalschungen auftreten.

Flüchtige Substanzen Dadurch konnten die Oberflächen des Klimagerates beschädigt werden.

Reinigung des Reinigungsfilters

• Empfohlene Betriebsdauer : Ca. 3 Monate

• Offnen Sie die Oberseite der Frontblende.

• Hebien Sie die Frontblende an. Der Haken der Frontblende lost sich.

• Entfernen Sie den Luftfilter undziehen Sie die Plasma-Filter heraus.

1. Reinigen Sie den Plasma-Filter mit einem Staubsauger.

2. Setzen Sie die Plasma-Filter in die Blende ein, danach den Luftfilter.

Artcool Mirror-Modell

Gitter, Gehäuse und Fernbedienung

Das System muss vor der Reinigung Verwenden Sie ein weiches, trockenes Tuch und keine Reinigungs- oder Scheuermittel.

HINWEIS

Der Netzstrom muss vor Reinigung des Innengerates getrennt werden.

LUFTFILTER

Die Luftfilter hinter dem Vordergitter sollenn alle zwei Wochen überprüft und gereinigt werden, möglicherweise auch offen.

1. Offnen Sie die Frontblende, wie in der Abbildung gezeigt.
2. Ziehen Sie die Filterhalterung zum Herausnehmen des Luftfilters möglich nach vorne.

3. Reinigen Sie den Filter mit einem Staubsauger oder mit warmem Seifenwasser.

4. Starke Verschmutzungen können mit einer lauwarmen Reinigungslösung gereinigt werden.

5. Bei Verwendung von zu heiBem Wasser (über 40^ ) konnen Verformungen auftreten.

6. Nach der Reinigung die Blende gut trocknen.

7. Setzen Sie den Luftfilter wieder ein.

PLASMA-FILTER

Die PLASMA-Filter hinter den Luftfiltern sollenn alle drei Monate überprüft und gereinigt werden, möglicherweise auch offen.

1. Nach Entfernen des Luftfiltersziehen Sie den PLASMA-Filter zum Entfernen etwas nach vorge
2. Entfernen Sie Staub mit einem Staubsauger. (Der Filterarficht mit Wasser gewaschen werden).
3. Beachten Sie die Kerben durch elektrische Entladungslinien.
4. Setzen Sie den PLASMA-Filter wieder an der ursprünglichen Position ein.

Der PLASMA-Filter darf bis 10 Sekunden nach Offnen des Innengitters nicht berührt werden. Es besteht Stromschlaggefahr.

Folgende Mittel dürfen nicht verwendet werden:

• Wasser warmer als 40^ Dadurch konnten Verformungen oder Farbverfalschungen auftreten.
  Flüchtige Substanzen Dadurch konnten die Oberflächen des Klimagerates beschädigt werden.

Wenn das Klimagerät eine langere Zeit nicht betrieben wird.

Wenn das Klimagerät eine langere Zeit nicht betrieben wird.

Betreiben Sie das Klimagerät 2-3 Stunden lang im Luftumwälzungsmodus (Siehe Seite 21).

• Dadurch wird die Innemechanik getrocknet.

Schalten Sie den Überlastungsschalter aus undziehen Sie den Netzstecker.

VORSICHT: Schalten Sie den

Überlastungsschalter aus, wenn das Klimagerät länger Zeit nicht betrieben wird.

Schmutz kann sich ansammeln und Feuer verursachen.

Nehmen Sie die Batterien aus der Fernbedienung hers.

Wenn das Klimagerät wieder betrieben werden soll.

Reinigen Sie den Luftfilter und setzen Sie ihn in das Innengerät ein. (Informationen zur Reinigung von Filter finden Sie auf Seite 23-27).

Stellen Sie sicher, dass Luftseinlass und Luftauslass von Innen-/Außererat nicht blockiert sind.

Hinweise zum Betrieb

Der Raumarf nicht unterkuhlterwen.

Eine zu kalte Raumluft ist Gesundheitsschädlich und Energie wird verschwendet.

Stellen Sie sicher, dass Fenster und Turen geschlossen sind.

Türen und Fenster sollen nach Mänglichkeit nicht geöffnet werden, damit keine Kaltluft entweicht.

Rollos und Vorhange sollen geschlossen sein.

Während des Betriebs des Gerätes sollte eine direkte Sonnen-einstrahlung vermieden werden.

Der Luftfilter solte regelmäßig gereinigt werden.

Hindernisse im Luftfilter verringern den Luftstrom und verschlechtern die. Kuhlungs- und Entfeuchtungsleistung. Filter sollen mindestens ein Mal alle zwei Wochen gereinigt werden.

Die Raumtemperatur sollte gleichbleibend gehalten werden.

Stellen Sie die vertikale und horizontale Luftstromrichtung so ein, dass eine gleichbleibende Raumtemperatur erreicht wird.

Der Raum sollte gelegentlich geluftet werden.

Da die Fenster geschlossen sein sollenen, ist es gelegentlich ratsam, die Fenster zum Lüften zu öffnen.

Störungsbehebung

Überprüfen Sie die folgenden Punkte, bevor Sie Reparatur- oder Wartungsdienste anfordern....Wenn die Störung weiterhin besteht, verständigen Sie ihren Handler oder Ihr Service-Center.

Fall Beschreibung Siehe Seite
Das Klimagerät kann nicht betrieben werden.	·Einstellung der Raumtemperatur überprüfen.	11,14
	·Sicherung bzw. Überlastungsschalter überprüfen.	-
Im Raum befindet sich ein ungewöhnlicher Geruch.	·Stellen Sie safer, dass es sich nicht um einen feuchten Geruch handelt, der aus Wand, Teppich, Einrichtung oder Textilien im Raum austritt.	-
Es scheint, dass Kondensat aus dem Klimagerät Heraus tropf.	·Anschluss des Ablassschlauchs oder jersey Position des Innengerätes überprüfen.	-
Das Klimagerät arbeitet nach einem Neustart ca. 3 Minuten lang nicht.	·Dies ist ein Schutz des Mechanismus. ·Warten Sie ca. 3 Minuten, bis das Gerät startet. ·Eine Verzügerung von 3 Minuten verhindert ein zu früfiges Ein-/Ausschalten des Kompressors.	-
Das Gerät kühlt bzw. heizt nur ungenügend.	·Ist der Luftfilter verschmutzt? Lesen Sie die Anleitungen zur Reinigung des Luftfilters.	22~26
	·Wurde die Temperatur richtig eingestellt?	11,14
	·Werden Luftinlass oder Luftauslass des Innengerätes verdeckt?	-
Das Klimagerät ist laut.	·Bei einem Geräusch, das wie fließendes Wasser klingt. - Dieses Geräusch wird durch Kältemittel verursacht, das im Innern des Klimagerätes fließt. ·Bei einem Geräusch, das wie entweichende Druckluft klingt. - Dieses Geräusch wird durch Wasser verursacht, das im Innern des Gerätes entfeucht wird.	-
Anzeige der Fernbedienung ist schwach oder nicht vorhanden.	·Sind die Batterien schwach? ·Wurden die Batterien mit verkehrter Polung (+) und (-) eingelegt?	7
Ein knackendes Geräusch ist zu horen.	·Dieses Geräusch wird bei Temperatur-schwankungen durch Ausdehnen/Zusammenziehen der Frontblende usw. erzeugt.	-

Life's Good
