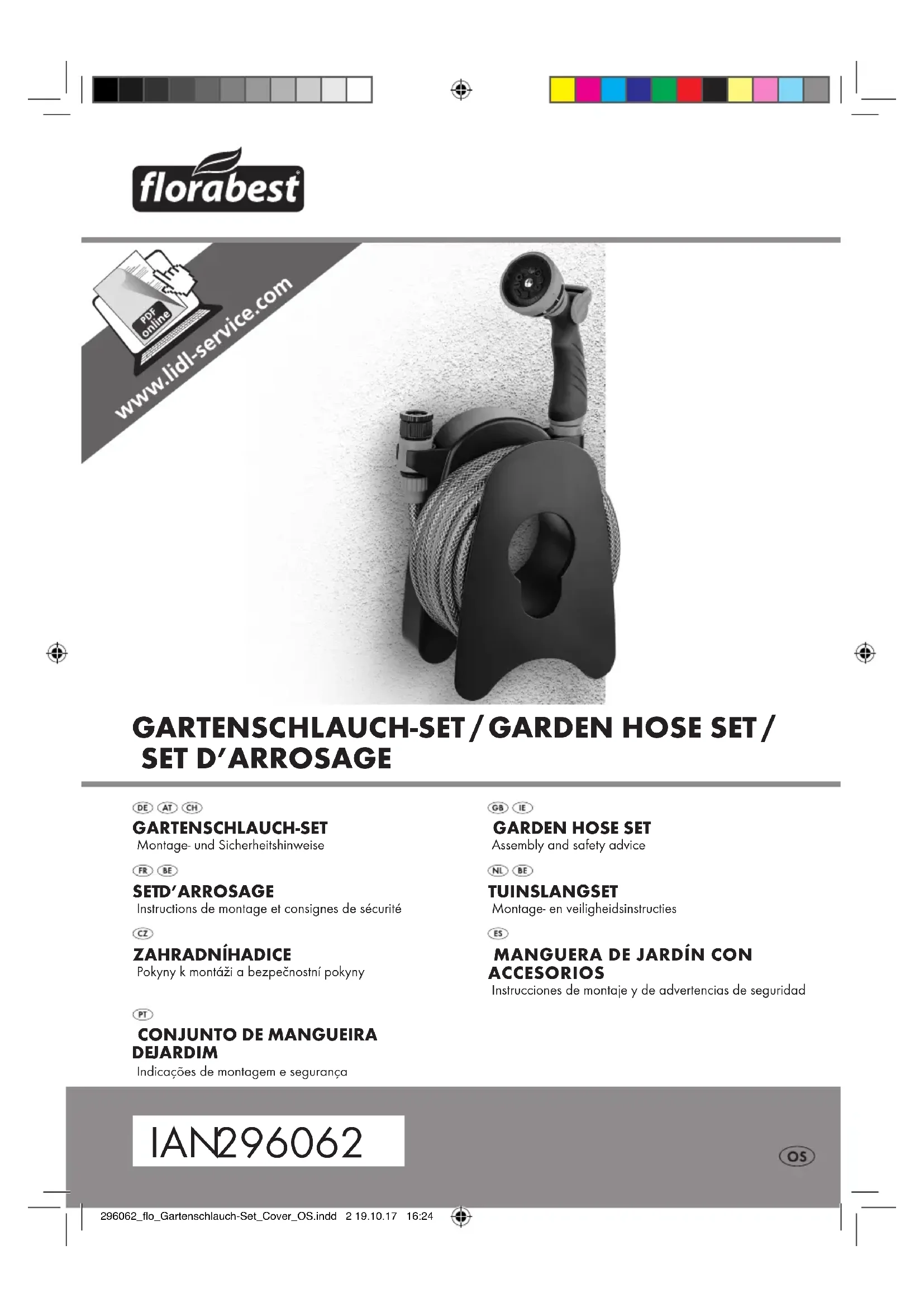

IAN 296062 - Tuyau d'arrosage FLORABEST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tuyau d'arrosage avec accessoires de jardin
Marque	Florabest
Modèle	IAN 296062
Longueur du tuyau	Environ 10 mètres
Diamètre interne	Environ 9 mm
Diamètre externe	Environ 13,5 mm
Matériau du tuyau	3 couches avec canevas tissé
Pression de service max.	6 bar
Pression d'éclatement	18 bar
Température d'utilisation	0 °C à 50 °C
Résistance aux UV	Oui
Poids du tuyau	Environ 1 kg
Poids du support mural	Environ 0,4 kg
Dimensions du support	Environ 19,5 × 23,5 × 13,5 cm
Buse de pulvérisation	10 réglages de jet, débit réglable en continu
Poids de la buse	Environ 170 g
Raccords inclus	Raccord de robinet 3/4" avec adaptateur 1/2", raccord sans Aquastop 3/8", raccord avec Aquastop 3/8"
Fonction Aquastop	Oui, sur un raccord : coupe l'eau lors du débranchement
Usage	Eau domestique, usage privé
Entretien	Nettoyer avec un chiffon humide, vérifier l'étanchéité des raccords
Stockage	Protéger du gel, ranger à l'abri du soleil
Sécurité	Ne pas utiliser pour eau potable, ne pas diriger le jet vers personnes ou animaux

FOIRE AUX QUESTIONS - IAN 296062 FLORABEST

Quelle est la longueur du tuyau Florabest IAN 296062 ?

Le tuyau mesure environ 10 mètres, ce qui est idéal pour arroser un jardin de taille moyenne.

Le tuyau est-il résistant au gel ?

Non, le tuyau doit être protégé du gel car les températures négatives peuvent l'endommager. Il résiste à des températures comprises entre 0 °C et 50 °C.

Comment fonctionne l'Aquastop sur le raccord ?

Le raccord avec Aquastop interrompt automatiquement l'écoulement de l'eau lorsque vous débranchez un accessoire comme la buse, évitant ainsi les fuites.

Quels accessoires sont inclus avec le tuyau ?

Le set comprend : une buse de pulvérisation avec 10 réglages, un raccord de robinet 3/4" avec adaptateur 1/2", un raccord sans Aquastop (3/8"), un raccord avec Aquastop (3/8"), un support mural, des vis et chevilles, et le tuyau.

Quelle pression maximale le tuyau peut-il supporter ?

La pression de service maximale est de 6 bar, et la pression d'éclatement est de 18 bar. Ne dépassez pas 6 bar pour une utilisation en toute sécurité.

Puis-je boire l'eau qui a traversé le tuyau ?

Non, le tuyau n'est pas conçu pour l'eau potable. Ne buvez jamais l'eau ayant circulé dans le tuyau.

Comment installer le support mural ?

Fixez le support au mur à l'aide des vis et chevilles fournies (pour brique, béton ou bois). Utilisez un tournevis cruciforme et une perceuse. Assurez-vous de ne pas percer dans des câbles ou canalisations.

Comment entretenir le tuyau et les raccords ?

Nettoyez régulièrement les raccords avec un chiffon humide pour garantir l'étanchéité. Rangez le tuyau à l'abri du gel et du soleil direct pour prolonger sa durée de vie.

Le tuyau convient-il pour un usage professionnel ?

Non, ce tuyau est conçu pour un usage domestique privé uniquement. Il n'est pas adapté à une utilisation commerciale intensive.

Que faire si un raccord fuit ?

Vérifiez que les joints sont propres et bien serrés. Si la fuite persiste, remplacez le joint ou le raccord. N'utilisez pas de force excessive.

MODE D'EMPLOI IAN 296062 FLORABEST

Instructions de montage et consignes de sécurité

CZ

ZAHRADNÍHADICE

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

NL BE

FR / BE Instructions de montage et consignes de sécurité Page 11

Légende des pictogrammes utilisés
	Lisez les instructions !		Respecter les avertissements et consignes de sécurité !
	Danger de mort et d'accident pour les enfants en bas-âge et les enfants !		Le tuyau est conçu pour l'eau domestique.
	N'exposez pas le tuyau au gel.Dans le cas contraire, risque d'endommagement.		Longueur de tuyau : env. 10 mètres
	Résistant aux UV Pression d'éclatement :
	Résiste aux températures entre 0 °C et 50 °C		Le produit est recyclable, soumis à la responsabilité élargie du fabricant et collecté séparément.

Set d'arrosage

- Introduction

Nous vous félicitons de l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Les instruc-

tions d'installation/d'utilisation font partie de ce produit. Avant d'effectuer l'installation, veuillez lire entièrement ce manuel et en respecter les instructions. Cette notice contient des informations essentielles concernant le montage, le réglage et l'entretien. Conservez donc précieusement cette notice et remettez-la aux éventuels propriétaires ultérieurs de l'objet.

Utilisation conforme

Ce produit est un accessoire de rangement utile pour le jardin. Uniquement pour usage privé. Non destiné à une utilisation commerciale.

• Descriptif des pièces

1 Buse de pulvérisation
1a Commutateur à bascule
1b Molette de réglage
2 Raccord pour tuyau flexible sans Aquastopp (3/8)
2a Raccord de robinet (3/4)
2b Adaptateur (1/2")
3 Raccord pour tuyau flexible avec Aquastop
4 Vis
5 Cheville
6 Tuyau
7 Support de tuyau

Caractéristiques techniques

Tuyau :

3 couches avec canevas tissé

Poids : env. 1 kg

Diamètre interne : environ 9 mm

Diamètre externe : environ 13,5 mm

Longueur : environ 10 m

Raccord: 38

Pression de service max.: 6 bar

Pression de rupture : 18 bar

Support de tuyau :

Poids : env. 0,4 kg

Dimensions : env. 19,5×23,5×13,5 cm

$$ (| x h x p) $$

Pulvérisateur d'eau :

Poids:env.170g

Dimensions : env. 21 x 11,5 x 6,3 cm

$$ (| x h x p) $$

- Contenu de la livraison

1 Buse de pulvérisation
1 Raccord pour tuyau flexible sans Aquastopp (3/8")
1 Raccord pour tuyau avec Aquastop, 3/8
1 Raccord de robinet (3/4") avec adaptateur (1/2")
2 Vis
2 Chevilles
1 Tuyau
1 Support de tuyau
1 Notice de montage et mode d'emploi

Indications de sécurité

ATTENTION ! LIRE LA NOTICE DE MONTAGE ET LE MODE D'EMPLOI AVANT L'UTILISATION ! CONSERVER SOIGNEUSEMENT LA NOTICE DE MONTAGE ET LE MODE D'EMPLOI !

NE PAS LAISSER A LA PORTEE DES ENFANTS. CET ARTICLE N'EST PAS UN JOUET ! DANS LE CAS CONTRAIRE, IL Y A UN RISQUE DE BLESSURE !

Le tuyau est conçu pour l'eau domestique. Ne buvez pas d'eau qui a circulé à travers le tuyau. Dans le cas contraire, il existe un risque de blessure.

Vérifiez qu'il n'y ait pas de reflux d'eau du tuyau dans le système d'alimentation en eau propre. Retirez le tuyau du robinet après utilisation et montez un clapet antiretour ou un interrupteur de conduit entre le robinet et le tuyau.
- Ne laissez jamais le tuyau sans surveillance, même en cas d'interruption de l'écoulement

d'eau. Dans le cas contraire, il existe un risque de blessure et risque d'endommagement.

N'exposez pas le tuyau au gel. Dans le cas contraire, risque d'endommagement.

Vérifiez qu'aucune particule de saleté n'obtsrue les raccord de tuyauterie ou ne pénètre à l'intérieur du tuyau. Autrement, la robinetterie peut être endommagé.
N'orientez jamais le jet d'eau vers des équipements électriques.
N'orientez jamais le jet d'eau vers des personnes ou des animaux.
- Toujours refermer le point de prélèvement d'eau après utilisation.

Montage

Il vous faut :

Tournevis cruciforme (PH2)

Important ! Consultez obligatoirement le mode d'emploi de votre perceuse.

Lorsque vous percez, veillez à ne pas endommager de câble électrique, de conduite de gaz ou d'eau.

Mise en place du support de tuyau

Pour la mise en place du support de tuyau 7, procédez comme le montre l'illustration A.
Utiliser les vis 4 et chevilles 5 ci-jointes. Celles-ci sont uniquement conçues pour un montage sur des murs en brique, en béton ou des cloisons en bois. Si vous désirez effectuer le montage sur d'autres matériaux, veuillez utiliser les vis et chevilles adéquates. Renseignez-vous dans le commerce pour trouver les chevilles et vis adaptées en fonction du mur.
Remarque: Pour éviter un reflux de l'eau, n'installez pas le support de tuyau 7 à une hauteur supérieure à celle du robinet d'eau et intercaler un clapet antiretour ou un robinet d'arrêt entre le robinet et le tuyau 6.

12 FR/BE

florabest

- Usage

Effectuer le raccordement

Pour le raccorder le tuyau 6, procéder comme le montre l'illustration B.

Utilisation de l'adaptateur

☐ Tournez le raccord de robinet 2a dans le sens des aiguilles d'une montre sur le filetage de raccordement du robinet d'eau.
Pour un filetage de raccordement 1/2 "l'adaptateur 2b doit être utilisé.
Tournez en outre l'adaptateur 2b dans le sens des aiguilles d'une montre dans le raccordement du robinet d'eau 2a.

Utilisation de la buse de pulvérisation

Remarque : la buse de pulvérisation 1 permet dix réglage du jet différents. Le débit peut être réglé en continu.

□ Insérez la buse de pulvérisation 1 dans le raccord pour tuyau avec Aquastop 3 (voir ill. C).
Faites glisser le commutateur à bascule la vers l'arrière, pour mettre en marche et régler la sortie d'eau en continu (voir ill. D).
□ Tournez la molette de réglage 1b en position «I», pour sélectionner le réglage du jet ou pour le modifier (voir ill. D).
Faites glisser le commutateur à bascule 1a vers l'avant, pour arrêter la sortie d'eau (voir ill. D).

Remarque: Lorsque vous retirez la buse de pulvérisation 1 à robinet ouvert, le raccord de tuyau interrompt l'écoulement de l'eau avec l'Aquastop 3. Untilisez cette manière d'interrompre l'écoulement de l'eau uniquement si vous souhaitez brancher un autre élément au tuyau, par exemple un arroseur.

ATTENTION ! Ayez recours à ces possibilités d'interruption de l'écoulement de l'eau décrites dans ce chapitre uniquement dans le cas d'interruptions

intermédiaires ! Si vous souhaitez arrêter l'eau pour une période prolongée, fermez le robinet d'eau.

- Nettoyage et entretien

Utiliser un chiffon anti effilochant légèrement humide pour le nettoyage et l'entretien.
Nettoyez le raccord de l'appareil de manière régulière pour garantir l'étanchéité du raccordement au tuyau.

- Service après-vente

Éliminer le produit conformément aux aux dispositions émises par les autorités locales.
