MANUAL DE UTILIZADOR IAN 296062 FLORABEST

CONJUNTO DE MANGUEIRA

DE JARDIM Indicações de montagem e segurança

Legenda dos pictogramas utilizados Ler as instruções! Considerar as indicações de aviso e de segurança! Perigo de morte e de acidentes para bebés e crianças! A mangueira foi concebida para águas industriais. Não exponha a mangueira ao gelo. Caso contrário existe perigo de danos no produto. Comprimento da mangueira cerca 10 metros Resistente aos raios UV Pressão de rebentamento 18 bar Resistente a temperaturas de 0–50 °C Conjunto de mangueira de jardim Introdução Damos-lhe os parabéns pela aquisição do seu novo produto. Decidiu-se, assim, por um produto de elevada qualidade. O manual de instruções de montagem / de utiliza- ção é parte integral deste produto. Antes da mon- tagem, leia a totalidade deste manual e tenha em atenção as suas recomendações. Este manual con- tém informações importantes de montagem e ma- nutenção. Por isso, guarde estas instruções com cuidado e, no caso de um eventual novo proprietá- rio do produto, entregue-as juntamente com este. Utilização adequada O produto é uma ajuda útil na organização do seu jardim. Apenas para uso privado. Não indicado para fins comerciais. Descrição das peças

Bocal de pulverização

Ligação de mangueira sem Aquastopp (⅜ )

Ligação para torneira (¾ )

Ligação da mangueira com aquastop

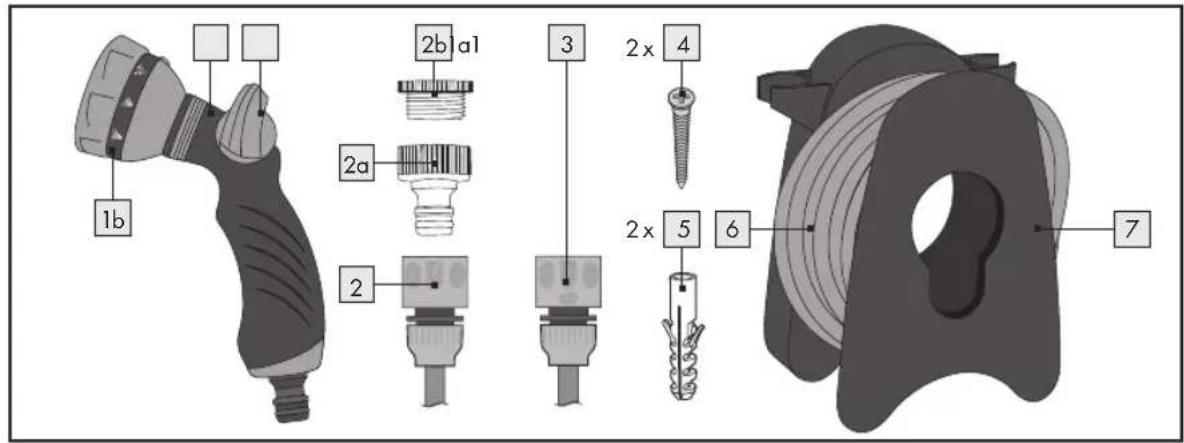

Suporte de mangueira Dados técnicos Mangueira: 3 camadas com rede Peso: aprox. 1 kg Diâmetro interior: aprox. 9 mm Diâmetro exterior: aprox. 13,5 mm Comprimento: aprox. 10 m Ligação: ⅜ Pressão máxima de serviço: 6 bar Pressão de rebentamento: 18 bar Suporte de mangueira Peso: aprox. 0,4 kg Dimensões: aprox. 19,5 x 23,5 x 13,5 cm (L x A x P) 296062_flo_Gartenschlauch-Set_Content_OS.indd 23 19.10.17 16:2224 PT

Pulverizador de água Peso: aprox. 170 g Dimensões: aprox. 21 x 11,5 x 6,3 cm (L x A x P) Material fornecido 1 bocal de pulverização 1 ligação de mangueira sem Aquastopp (⅜

1 ligação da mangueira com aquastop, ⅜ 1 ligação para torneira (¾ ) com adaptador (½ ) 2 parafusos 2 buchas 1 mangueira 1 suporte de mangueira 1 manual de montagem e instruções Indicações de segurança ATENÇÃO! ANTES DA PRIMEIRA UTILIZAÇÃO, LEIA O MANUAL DE INSTRUÇÕES! GUARDE

CUIDADOSAMENTE O MANUAL DE

ESTE ARTIGO NÃO É NE-

NHUM BRINQUEDO! CASO CONTRÁ-

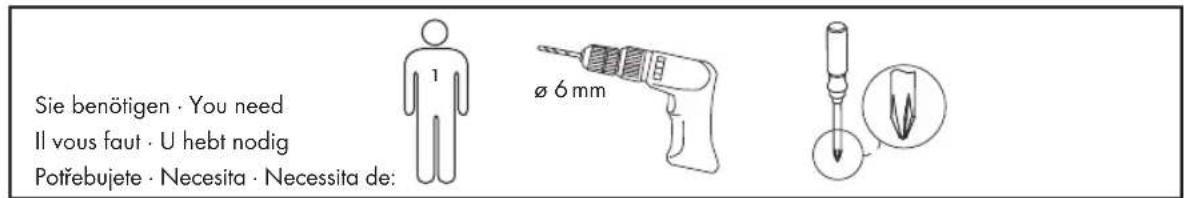

RIO EXISTE PERIGO DE FERIMENTOS! A mangueira foi concebida para águas industriais. Não beba água que tenha passado pela mangueira. Caso contrário existe perigo de ferimentos. Certifique-se de que não entra água da man- gueira no abastecimento de água potável: se- pare a mangueira após o uso da torneira ou monte uma válvula anti-retorno ou um interrup- tor entre a torneira e a mangueira. Nunca deixe a mangueira sem supervisão, também não durante as interrupções do fluxo da água. Caso contrário existe perigo de ferimentos e de danos no produto. Não exponha a mangueira ao gelo. Caso contrário existe perigo de danos no produto. Não permita que partículas de sujidade entu- pam as ligações ou entrem para dentro da mangueira. Caso contrário, a válvula pode ser danificada. Não direcione o jato de água para dispositi- vos elétricos. Nunca direcione o jato de água para pessoas ou animais. Após cada utilização a unidade de retirada de água deve ser fechada. Montagem Necessita de: Chave Phillips (PH2) Berbequim, Broca ø 6 Importante! Consulte o manual de instruções do seu berbequim. Ao fazer os orifícios certifique-se de que não danifica nenhum cabo eléctrico, conduta de gás ou água. Montar o suporte de mangueira Proceda à colocação do suporte de mangueira

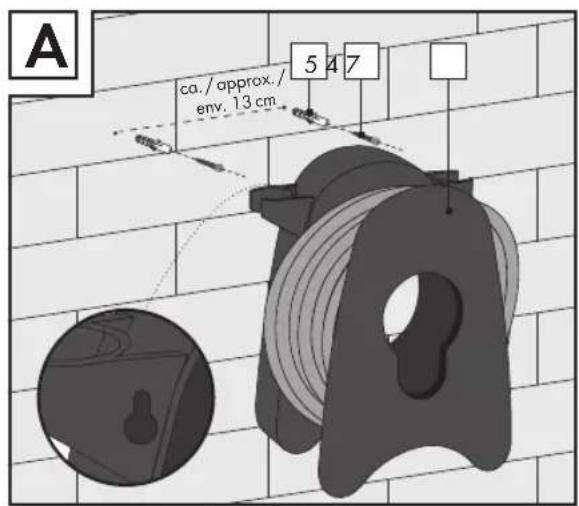

forne- cidos. Estes são indicados apenas a monta- gem em paredes de tijolos, betão ou madeira. Para uma montagem em outros tipos de pa- rede, utilize parafusos e buchas indicadas para esses materiais. Informe-se numa loja sobre os parafusos e buchas que deve utilizar para cada tipo de textura da parede. Nota: Para evitar o refluxo da água, monte o suporte de mangueira

de maneira que não ultrapasse a torneira ou instale uma válvula an- ti-retorno ou uma válvula de corte entre a tor- neira e a mangueira

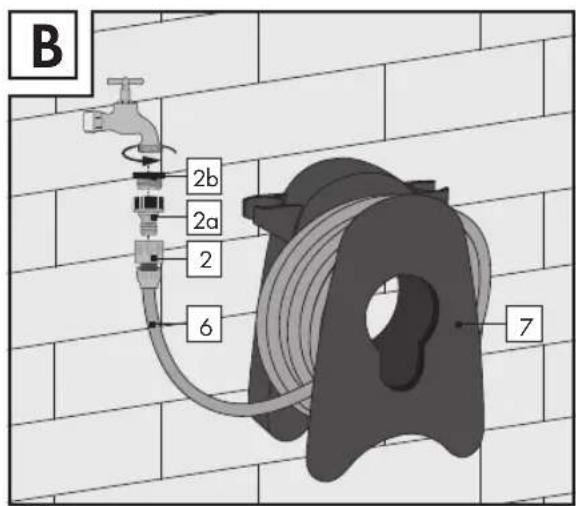

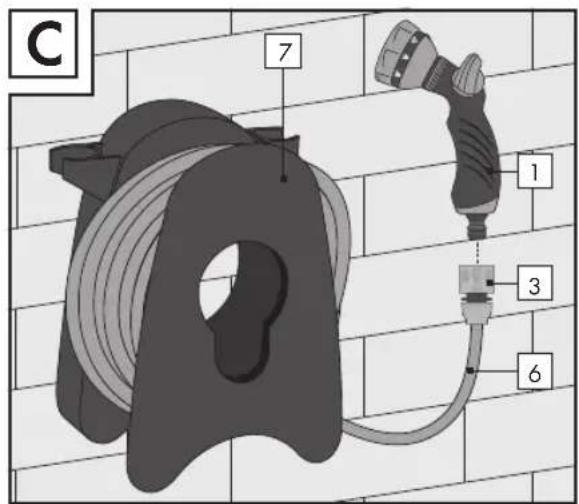

Utilização Realizar a ligação Para realizar a ligação da mangueira

proceda como apresentado na figura B. Utilização do adaptador Gire a conexão da torneira

no sentido dos ponteiros na rosca de ligação da torneira. Em uma rosca de conexão de ½ , o adapta- dor

precisa ser inserido. Para isso, gire o adaptador

no sentido dos ponteiros na conexão da torneira

Utilizar o bocal de pulverização Nota: O bocal de pulverização

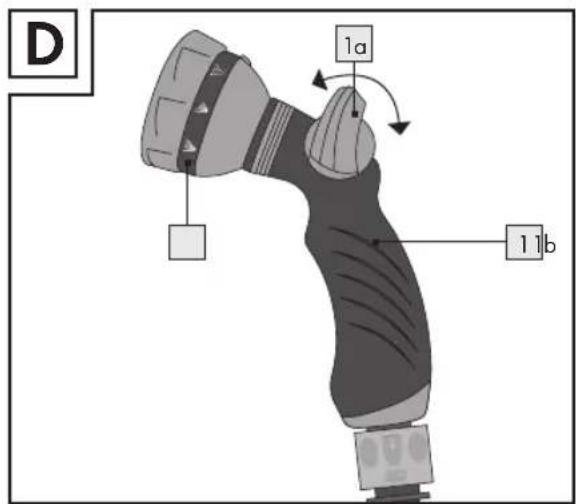

dispõe de dez modos diferentes. É possível regular a quanti- dade de água de forma contínua. Coloque o bocal de pulverização

na liga- ção da mangueira com aquastop

para trás para começar a saída da água e a regulação contínua (v. fig. D). Gire a roda de ajuste

para a posição “ ” para escolher ou mudar o modo (v. fig. D). Mova o interruptor basculante

para a frente para parar a saída da água (v. fig. D). Nota: Se remover o bocal de pulverização

com a torneira aberta, a ligação da mangueira com aquastop

interrumpe o fluxo da água. Utilize essa possibilidade para interrumpir o fluxo da água somente para ligar outro elemento à man- gueira. ATENÇÃO! Utilize as possibilidades descritas neste capítulo para interrumpir o fluxo da água so- mente para interrupções temporais! Para parar o fluxo de água por muito tempo, feche a torneira. Limpeza e conservação Para a limpeza e conservação, utilize um pano ligeiramente humedecido e que não desfie. Limpe de tempos a tempos a conexão do apa- relho para garantir o isolamento perfeito na conexão da mangueira. Assistência Técnica Conmetall Meister GmbH Oberkamper Str. 39 Warenannahme Tor 3 DE-42349 Wuppertal ALEMANHA Tel.: [phone] (gratis) Fax: + 49 (0) 20 26 98 05 88 E-mail: [e-mail] IAN 296062 Eliminação Por favor eliminar o artigo conforme estipulado pelas normas das autoridades locais. 296062_flo_Gartenschlauch-Set_Content_OS.indd 25 19.10.17 16:22296062_flo_Gartenschlauch-Set_Cover_OS.indd 6 19.10.17 16:24IAN 280351 Conmetall Meister GmbH Oberkamper Str. 37–39 Warenannahme Tor 3 DE-42349 Wuppertal GERMANY Art.-Nr.: 9925938 Stand der Informationen · Last Information Update · Version des informations · Stand van de informatie · Stav informací · Estado de las informaciones · Estado das informações: 10 / 2017 · Ident.-No.: 9925938102017-8 IAN 296062 296062_flo_Gartenschlauch-Set_Cover_OS.indd 1 19.10.17 16:24
