GE 290 TC - Poste à souder Güde - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poste à souder à l'arc
Marque	Güde
Modèle	GE 290 TC
Alimentation	230 V / 400 V, 50 Hz
Courant de soudure max	245 A
Plage de réglage du courant	60 – 200 A
Diamètre des électrodes	2 – 4 mm
Tension à vide	48 V
Classe de protection	IP21
Classe d'isolation	H
Poids	Environ 25 kg
N° de commande	20007
Fonctions principales	Réglage continu du courant de soudure, protection thermique, ventilateur de refroidissement, commutation 230/400 V
Équipement fourni	Masque de soudure, câble de mise à la terre avec pince, câble de soudure avec porte-électrode, marteau de soudeur avec brosse métallique, roues et poignée de transport
Sécurité	Protection thermique automatique, interrupteur principal, voyant de surcharge, consignes de sécurité pour opérateur
Entretien et nettoyage	Vérifier régulièrement les câbles et les connexions, nettoyer les points de contact, stocker dans un endroit sec
Pièces détachées et réparabilité	Pièces disponibles via le formulaire sur http://www.guede.com/support ou par téléphone : +49 (0) 79 04 / 700-0
Informations générales	Utilisation prévue : soudage manuel à l'arc d'électrodes enrobées. Ne pas utiliser en ambiance humide ou sous la pluie.

FOIRE AUX QUESTIONS - GE 290 TC Güde

Comment régler le courant de soudure sur le Güde GE 290 TC ?

Le courant se règle à l'aide de la manette étoilée située sur l'appareil. Tournez-la pour ajuster l'intensité entre 60 et 200 A en fonction du diamètre de l'électrode et du type de métal à souder.

Quelle électrode utiliser avec ce poste à souder ?

Le Güde GE 290 TC accepte des électrodes de diamètre 2 à 4 mm. Le choix dépend de l'épaisseur du matériau : pour une tôle fine (2-3 mm), utilisez une électrode de 2-2,5 mm ; pour des pièces plus épaisses (jusqu'à 10 mm), une électrode de 3,2-4 mm convient.

Comment basculer entre 230 V et 400 V ?

Débranchez l'appareil, mettez le commutateur sur 0, dévissez la vis d'arrêt et placez-la sur la position 400 V (ou 230 V). Assurez-vous que le bouton ne peut pas revenir en position 230 V après le changement.

Que faire si le voyant jaune s'allume ?

Le voyant jaune indique une surchauffe. L'appareil s'arrête automatiquement grâce à la protection thermique. Laissez-le refroidir quelques minutes ; lorsqu'il s'éteint, vous pouvez reprendre le travail.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours un masque de soudure, des gants isolants, des vêtements ajustés non synthétiques et des chaussures de sécurité. Assurez une ventilation suffisante pour évacuer les fumées. Ne soudez pas en milieu humide et débranchez l'appareil après utilisation.

Pourquoi la soudure est-elle poreuse ou cassante ?

Cela peut être dû à une pièce mal nettoyée (rouille, graisse) ou à un courant mal réglé. Nettoyez soigneusement la zone de soudage et ajustez l'intensité. Vérifiez également que la masse est bien en contact avec la pièce.

Comment entretenir le poste à souder ?

Avant chaque utilisation, vérifiez l'état des câbles (pas de coupure ni d'usure). Nettoyez les points de contact de la masse et de la pièce. Stockez l'appareil dans un endroit sec et hors de portée des personnes non qualifiées.

Puis-je utiliser une rallonge avec ce poste à souder ?

Oui, mais utilisez une rallonge adaptée à la puissance (section suffisante, 16 A minimum). Pour le branchement en 400 V, une prise spécifique est nécessaire. En cas de doute, consultez un électricien.

Où trouver des pièces de rechange pour le Güde GE 290 TC ?

Les pièces détachées sont disponibles via le formulaire de service sur http://www.guede.com/support ou par téléphone au +49 (0) 79 04 / 700-0. Préparez le numéro de commande (20007) pour faciliter la demande.

Ce poste à souder est-il adapté à un usage professionnel ?

Non, il est conçu pour un usage domestique et amateur. Le fabricant décline toute responsabilité en cas d'utilisation professionnelle, artisanale ou industrielle. Pour un usage intensif, optez pour un modèle de classe supérieure.

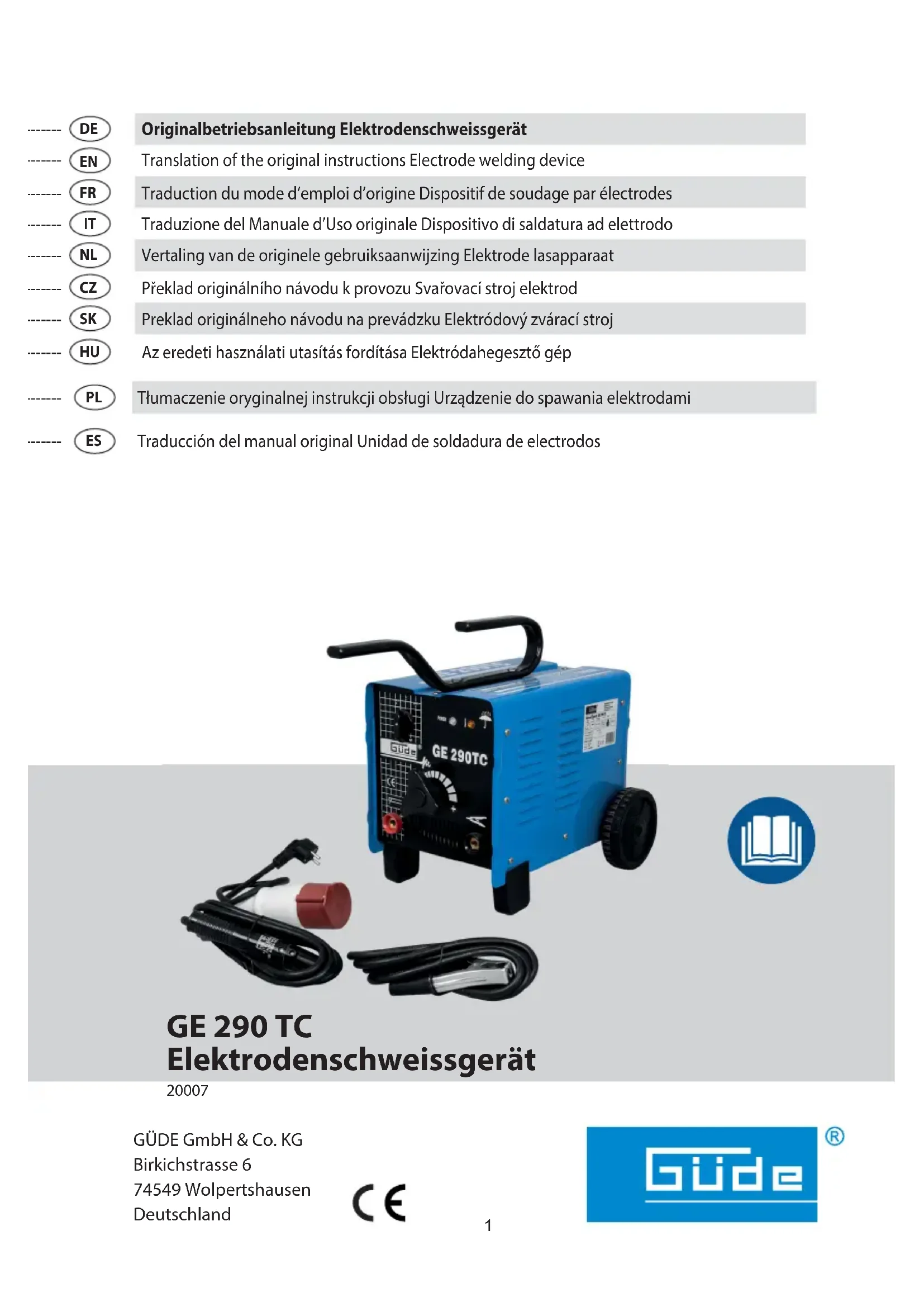

MODE D'EMPLOI GE 290 TC Güde

Traduction du mode d'emploi d'origine Dispositif de soudage par electrodes

FRANÇAIS Veuillez dire avec soin le mode d'emploi avant la mise en service

Avant demettre l'appareil en marche, lisez attentivement cette notice, s'il vous plaît.

A.V. 1 Toute réimpression, même partielle, nécessite une autorisation. Modifications techniques réservées. © Güde GmbH & Co. KG - 2006

Nous nous efforçons d'améliorer continuèlement nos produits. Par conséquent, les caractéristiques techniques ainsi que les images peuvent être modifiées!

Appareil

Corps en tôle d'acier (avec revêtement par pulverisation), mobile avec ventilateur de refroidissement, possibilité de commutation 230/400 V, réglage continu du courant de soudure, protection thermique, pour électrodes de 2-4 mm, raccord du cable de soudure de 50 V

Équipement :

L'équipement de l'endetroit de soudure est composé de : masque de soudure, cable de mise à la terre avec pince, cable de soudure avec support des electrodes, marteau de soudeur avec Brosse métallique, ventilateur de refroidissement et protection thermique.

Contenu du colis

Fig. 1

1. Poste à souder
2. Roues 2x
3. Axe de la roue
4. Patte
5. Rallongement de la poignée
6. Poignée de transport
7. Marteau de soudeur/brosse
8. Set de fixation

Garantie

Droits de garantie selon bulletin de garantie joint.

Consignes générales de sécurité

Lisez entierement la notice avant la premiere utilisation de l'appareil. Si vous avez des dutes concernant le branchement et la manipulation de l'appareil, contactez le fabricant (service clients).

AFIN D'ASSURER UN DEGRÉ DE SECURITE ÉLEVÉ, RESPECTEZ SCRUPULEUSEMENT LES CONSIGNES SUIVANTES :

ATTENTION!

• Porter toujours des gants de protection en matière isolante.
• Porter un vêtement ajustat, éviter les vêtements en PVC.
• Porter des chaussures solides en matière isolante.
  Assurer une ventilation suffisante de l'endetroit de soudage de façon à éviter la formation de la fumée toxique et des gaz toxiques.
• Ne pas souder dans des endroits humides sans mesures de sécurité contre la décharge électrique.

• Afin d'éviter la formation d'un arc, il est nécessaire de-retirer l'électrode de la pince à souder après le soudage.

• Il est interdirit d'utiliser ou de stocker le poste à souder sous la pluie.

• Afin d'éviter l'endommagement ou l'interruption du dispositif de protection lors de la mise à la terre, il est interdit deposer la pince à souder sur le poste à souder ou sur d'autres apparils électriques lorsque le poste à souder fonctionne.
• Ne toucher ni electrodes ni autres objets métalliques en contact avec l'électrode avant la fin du soudage.
• Vérifier si les cables utilisés sont avec le revêtement (surtout les contacts du cable d'alimentation). Les cables avec l'iso1ation insuffisante doivent etre immediatement replaceds par les cables indiques de la meme dimension.
• Si vous n'utilisez pas le poste à souder, débranchez le de la source d'alimentation.
• En fonction de la caractéristique du réseau sur le point d'alimentation, le poste à souder peut

influencer l'alimentation d'autres postes. Si vous avez un doute, contactez l'organisme responsable de l'alimentation en energia electrique. 27

Conduite en cas de nécessité

Commencez à effectuer les gestes de premier secours correspondant à la blessure et alertez l'aide Médicale qualifiée le plus rapidement possible.

Protégez la victime d'autres blessures et place-le en position de sécurité.

Indications sur l'appareil

Explication des symboles

Les symboles suivants sont utilisés dans cette notice et/ou figurent sur l'appareil :

Sécurité de l'appareil:

L'appareil est conforme aux directives

Interdiction generale (en liaison avec un autre pictogramme)

Interdiction de tirer sur le cable

Ne pas utiliser l'appareil dans des conditions humides.

Mise en garde :

Mise en garde/attention

Avertissement face à une tension électrique dangereuse.

Avertissement face à une surface chaude

Respecte une distance de sécurité

Directives:

Utiliser des lunettes de protection

Utiliser des chaussures de sécurité

Utilisez des gants de protection

S Utilisez un vêtement de protection

Utilisez un masque de protection

Retirer la fiche avant ouverture

Lisez la notice avant l'utilisation

Protection de l'environnement :

Liquidez les déchets de façon ecologique.

Remettez le matériel d'emballage en carton à une déchetterie pour recyclage.

Les apparéels
électriques ou
délectroniques
défecteurs et/ou
décritique à la limitation

declasse à la liquidationdoivent être remis à ladéchetteriecorrespondante pourrecyclage.

Emballage:

Protégéz de la pluie

Sens du depôt du colis -en haut

Attention - fragile

\section*{Caracteristiques techniques:}

Fiche de réseau Poids

Spécifique pour le produit:

		S	Φ E	230 V	400 V
Soudage manuel à l'arc avec une électrode à revétement	Protection du réseau	Poste à souder utilisable sur les lieux de travail avec risque de chic électrique.	Diamètre pour les électrodes selon le courant de soudure.	Prise 230 V Prise	400 V
—∞—		A	D	D=
Transformateur Support de l'électrode Masse			Caracteristique décroissanté	Fiche de contact	Indicateur de température

Utilisation en conformité avec la désignation

Le poste à souder est destiné au soudage des metaux correspondants à l'aide des electrodes. Le poste à souder ainsi que l'équipment du lieu de travail repondent aux régles correspondantes.

Le fabricant ne répond pas des dommages survenus en cas de non respect des instructions des directives générales en vigueur et des instructions figurant dans cette notice.

Nous attirons votre attention sur le fait que la construction de nos disposits n'est par prévue pour une utilisation professionnelle,artisanale ou industrielle. Le fabricant decline toute responsabilité en cas de son utilisation dans des exploitations professionnelles,artisanales ou industrielles ou activités similaires.

Dangers résiduels et mesures de sécurité

Danger résiduel électrique
Danger Description Measure(s) de protection Danger résiduel
Contact électrique indirect Le contact simultané de la masse et du cable des électrodes peut cause une électrocution.	Empêcher le contact. Contact électrique indirect

Dangers résiduels thermiques

Danger Description Measure(s) de protection Danger résiduel
Brûlures, gelures	Le contact avec la pièce soudée peut cause des brûlures graves. Le soudage peut producesse détin celles pouvant blesser le soudeur ou endommager les vêtements.	Ne touche pas la pièce soudée, ou portez des gants de protection de soudure. Portez un vêtement de soudure de protection.	Brûlures, gelures

Dangers des rayonnements

Danger Description Measure(s)	de protection Danger résiduel
Lumière infrarouge, visible et ultraviolette.	Le regard direct dans l'arc de soudure peut gravement endommager la vue.	Travailliez toujours avec un masque de soudure.	Lumière infrarouge, visible et ultraviolette.

Risques d'utilisation du matériel de travail et d'autres matieres

Danger Description Measure(s)	de protection Danger résiduel
Contact, inspiration L'inspiration	prolongée des gaz de soudage est nocive pour la	Utilisez une aspiration.Travailliez dans un lieu bien	Contact, inspiration
	santé. ventilé.	Évitez l'inspiration directe des gaz.
Incendie ou explosion.	• Les matériaux facilement inflammables se trouvant à proximité du lieu de soudage peuvent prendre feu. • Les réservoirs d'huile, de carburant ou de gaz peuvent explode lors du soudage.	• Ne soudez pas à proximité des matériaux facilement inflammables. • Tous les réservoirs doivent être complètement vidés, nettoyés et ventilés. Le soudage des réservoirs doit être effectué par un spécialiste.	Incendie ou explosion.

Manquement aux principes ergonomiques

Danger Description Measure(s)	de protection Danger résiduel
Utilisation négligente des accessoires personnels de protection.	Le soudage effectué sans accessoires personnels de protection peut porter préjudice à la santé.	Utilisez lors du soudage les accessoires personnels de protection.	Utilisation négligente des accessoires personnels de protection.

Liquidation

Les consignes de liquidation résultat des pictogrammes figurant sur l'appareil ou sur l'emballage. Vous trouvrez la description des significations individuelles dans le chapitre « Indications sur l'appareil »

Exigences concernant les opérateurs

Les opérateurs doivent prendre reconnaissance de la notice avant d'utiliser l'appareil.

Qualification

Le poste à souder doit être utilisé par les soudeurs à l'arc formés ou le personnel spécialisé formé, avec une qualification semblable.

Age minimal

Seules les personnes âgées de plus de 18 ans sont autorisées à utiliser l'appareil. Exception faite des opérateurs adolescents manipulant l'appareil dans le cadre d'une formation professionnelle sous surveillance d'un professeur dans le but d'acquerir le savoir-faire.

Formation

L'appareil ne peut etre utilise que par des personnes formées. Ce mode d'emploi doit etre à la disposition de chaque utiliseur.

\section*{Caracteristiques techniques}

Alimentation/fréquence :	230 V/400 V; 50 Hz
Courant de soudure max :	245 A
Champ de réglage :	60 – 200 A
Ø de l'électrode :	2 – 4 mm
Tension lors de régime au ralenti :	48 V
Classe de protection :	IP 21
Classe d'isoolation :	H
Poids :	environ 25 kg
N° de commande : 20007

Transport et stockage

L'appareil doit être stocké dans un endroit sec, hors d'atteinte des personnes non qualifiées. Veillez à ce que l'appareil soit débranché de la source de tension électrique. Les electrodes doivent être stockées au sec.

Montage et première mise en marche

Assemblage 1 Fournitures
Fig. 2		Fig. 1 - Note 2Fig. 1 - Note 5Fig. 1 - Note 6Fig. 1 - Note 7
Assemblage 2 Fournitures
Fig. 3		Fig. 1 - Note 2Fig. 1 - Note 3 / 2xFig. 1 - Note 4Fig. 1 - Note 12
Assemblage 4 Assemblage nécessaire Fournitures
Fig. 4	Assemblage 3 Fig. 1 - Note9Fig. 1 - Note 10Fig. 1 - Note 12

Consignes de sécurité pour la première mise en marche

• Vérifiez la protection de la fiche électrique (16 A, inerte)
• Portez un vêtement réglementaire (voir figure 6)
  Veillez à ce que personne ne se trouve sur le lieu de travail ou à proximite du lieu de soudage.
• Aucun matériel inflammable ne doit se trouver sur le lieu de soudage.

Procedé

Effectuez le montage des pieces individuelles dans l'ordre indiqué. Respectez la disposition des pieces selon les images.

Manipulation

Fig. 6 → S.8

Fig. 7 > S.9

Pour commuter entre 230 V et 400 V, effectuez les manipulations suivantes :

1. Debranchez l'appareil du réseau en retardant la fiche de la prise.
2. Mettez le commutateur en position 0^th
3. Devissez la vis d'arrêt et montez-la sur 400 V.
4. Avant de remetre l'appareil en marche, verifiez qu'il est impossible de mettre le bouton orientable en position 230 V.

Il est possible de souder avec l'appareil à partir d'une température ambiente de 20°C , sans que la protection thermique s'enclenché, pour les electrodes de reference no; et pour les electrodes de reference m, en état chaud sans que la protection thermique s'enclenché.
La masse doit être liée avec la piece soudée de façon à obtaining un contact suffisant. Les points de contact doivent être correctement nettoyés, sans traces de graisses, de rouille ou autres impuretés pouvant alerter la puissance de soudage.
L'appareil est équipé d'un interrupteur principal, d'une veilseuse jaune, d'une protection thermique et d'une manette étoilee régulant le courant de soudure. La régulation s'effectue en fonction des valeurs du courant de soudure et du diamètre des electrodes.

ATTENTION: La veilleuse s'allume uniquement lors de la surcharge.

L'appareil est équipé d'une protection thermique interrompant automatiquement l'amnéée du courant pour le soudage. Lorsque la température interieure atteint la valeur correspondante au fonctionnement correct, le poste à souder se remet automatiquement en marche.

Consignes de sécurité pour l'opérateur

Voir également le chapitre „Dangers résiduels et mesures de sécurité“ et les mesures de sécurité émanant de ce chapitre.

• Lisez attentivement la notice avant d'utiliser l'appareil.
  Respectez toutes les consignes de sécurité indiquées dans la notice.
• Soyez responsable à l'égard d'autres personnes.

Notice pas à pas

L'endetroit de soudage doit être sans traces de rouille et de vernis. Choisisir l'électrode selon la nature du matériel. Nous recommendons de tester l'électrode et l'intensité du courant sur un résidu. Placez l'électrode à environ 2 cm du point initial. Utilisez toujours un masque de protection, des gants de protection et un vétement de protection ajustat. Touchez la piece tout en retardant l'électrode.

Mal

(arc trop long)

Bien

(environ 1 à 1,5 fois le diamètre de l'électrode)

La longueur précise de l'arc de la flamme est déterminante, car l'intensité du courant et la tension changent. Une intensité incorrecte déteriore la soudure ainsi que la résistance. La position angulaire de l'électrode en fonction de la pierce soudée devrait être de 70 à 80 degrés en avant. Un angle trop grand engendre le glissement des scories en dessous du matériel. Si l'angle est trop petit, l'arc de la flamme vacille et éclabousse. Dans les deux cas, la soudure est poreuse et amincie.

Bien Mal

Bien

Ne pas enlevez les scories avant le refroidissement de la soudure. Poursuivez la soudure après l'enlèvement des scories.

Mal

Bien

Le soudeur devrait maintainir constante la longueur de l'arc. Pour éviter la formation d'un créature poreux, il est conseilé desteroler l'électrode dans le sens de la soudure à la fin de la soudure.

Pannes - causes - suppression

ATTENTION: VÉRIFIEZ D'ABORD LES FUSIBLES DE PUISSANCE!

Panne Cause Suppression
Fusible activé	1. Courant de soudure trop élevé pour le fusible.	1. Utilisez un fusible plus fort. 2. Utilisez un fusible inerte.
Impossible de souder uniformément	1. Mauvais contact de la masse sur le cable/les pinces.	1. Nettoyer la pièce et assurer un contact correct. 2. Contrôlez le cable ou remplacez-le.
Soudure cassante ou poreuse	1. Pièce mal nettoyée. 1. Supprimer les tracaces de rouille,GRAisse ou autres impuretés avant le soudage.
Manque de courant de soudure	1. Faux contact du circuit de return du courant de soudure. 2. Protection thermique est allumée. 3. Électronique défectueuse	1. Vérifiez le contact du circuit de return du courant de soudure. 2. Laissez l'appareil refroidir. Si la veilleuse s'éteint, vous pouvez reprendre le travail. 3. Contactez le service.

Révisions et entretien

Consignes de sécurité pour les révisions et l'entretien

Uniquement un apparéil régulièrement entretenu et correctement traité peut être fiable. Un entretien et untraitement insuffisants peuvent engendrer des accidents et des blessures.

Plan des révisions et de l'entretien

Laps de temps Description D'autres	détails éventuels
Avant de débuter le travail.	• Contrôlez les fonctions de l'appareil, n'utilise pas un appar peel défectueux. • Contrôlez l'état du cable, s'il est endommagé, remplacez le par un cable équivalent.

Pièces détachées

Les réclamations et les commandes des pieces détachées seront traitées rapidement et opérationnellement à l'aide du formulaire de service correspondant sur

http://www.guede.com/support

Vos pouvez vous procurer ce formulaire au

Tel.: [phone] / 700-0

Fax: [phone] / 700-250

E-Mail: [e-mail]

Classe A (IEC 60974-10):

Si vous souhaitez utiliser l'appareil dans une zone d'habitation où l'alimentation électrique est assurée par un système d'alimentation à basse tension, l'utilisation d'un filtre electromagnetique peut s'avérer nécessaire afin de réduire les perturbations electromagnétiques suffisamment pour qu'elles ne soient plus perçues comme une générale par l'utilisateur.

Dans les zones industrielles ou autres zones où l'alimentation électrique n'est pas assurée par un système d'alimentation à basse tension, l'appareil peut être utilisé.

Les apparèls de classe A ne sont pas conçus pour être utilisés dans les zones d'habitation où l'alimentation électrique est assurée par un système d'alimentation à bassé tension, car, si les conditions de réseau sont défavorables, ils peuvent provoquer des perturbations. En tant qu'utilisateur, vousdezvez veillez, si nécessaire après consultation de votre fournisseur d'énergie, à ce que votre point de branchement sur lequel vous souhaitez faire fonctionner la machine, réponde aux exigences indiquées ci-dessus.

L'utilisateur est responsable des perturbations occasionnées par le soudage.

Traduction de la déclaration de conformité CE

Nous déclarons par la presente, que les apparciels indiqués ci-dessus répondent, du point de vue de leur conception, construction et réalisation ainsi que leur mise sur le marché, aux exigences fondamentales en matière de santé et d'hygiene des directives CE. Toute modification de l'appareil non autorisée entraine la perte de validité de la presente déclaration.
