C62B - Platine_disque Crosley - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine disque
Marque	Crosley
Modèle	C62B
Dimensions (L x H x P)	16,46 x 4,92 x 14,13 po (couvercle ouvert : 16,46 x 15,35 x 14,13 po)
Alimentation	Adaptateur c.a. 15 V, 2,4 A
Consommation électrique	45 W
Vitesses de lecture	33 1/3 et 45 tr/min
Variation de vitesse	± 1,5 %
Pleurage et scintillement	< 0,15 %
Rapport signal/bruit	72 dB
Haut-parleurs	2 x 8 po, 30 W chacun
Connectivité sans fil	Bluetooth 5.0
Sorties audio	Prises RCA (Phono/Ligne), bornes haut-parleurs à ressort
Force de lecture recommandée	3,5 ± 0,5 g
Contrepoids	Oui, réglable avec balance à cadran
Fonction antidérapante	Oui, réglable
Arrêt automatique	Oui (commutable)
Cartouche remplaçable	Oui
Entretien	Nettoyage du stylet avec brosse douce, disques avec solution adaptée, boîtier avec chiffon microfibre
Sécurité	Fiche polarisée, ne pas ouvrir, déconnecter lors d'orage
Pièces détachées disponibles	Cartouche, aiguille, courroie d'entraînement

FOIRE AUX QUESTIONS - C62B Crosley

Comment régler la force d'appui du stylet sur le Crosley C62B ?

Pour régler la force d'appui, équilibrez d'abord le bras de lecture en tournant le contrepoids jusqu'à ce que le bras soit horizontal. Ensuite, tournez la balance à cadran de la force de portance négative pour aligner le '0'. Enfin, faites pivoter l'ensemble contrepoids + cadran dans le sens inverse des aiguilles d'une montre jusqu'à la valeur recommandée (3,5 g pour la cartouche d'origine). Chaque graduation correspond à 0,05 g.

Comment connecter le Crosley C62B en Bluetooth ?

Mettez le bouton de fonction sur le mode Bluetooth ; l'unité émettra un son. Activez le Bluetooth de votre appareil et recherchez 'Crosley C62B'. Sélectionnez-le pour l'associer. Une fois connecté, vous entendrez un bref son de confirmation.

Pourquoi le plateau de mon Crosley C62B ne tourne-t-il pas ?

Vérifiez que la courroie d'entraînement est correctement installée autour du petit plateau et de la poulie du moteur. Si elle a glissé, replacez-la à l'aide de l'outil fourni. Assurez-vous également que l'adaptateur secteur est branché et que l'appareil est allumé.

Comment remplacer l'aiguille du Crosley C62B ?

Pour retirer l'aiguille, tirez doucement vers le bas le bord avant, puis vers l'avant et dehors. Pour installer la nouvelle, alignez l'arrière avec la cartouche, insérez l'avant en angle descendant et poussez vers le haut jusqu'au clic.

Que faire si le son est déformé ou pas de son ?

Vérifiez que le protecteur de stylet est retiré, que le bras de lecture est abaissé à l'aide du levier, et que le volume est suffisant. Si vous utilisez les sorties RCA, assurez-vous que le commutateur Phono/Line est en position correcte selon votre amplificateur.

Comment nettoyer le stylet du Crosley C62B ?

Utilisez une brosse douce spéciale stylet en effectuant un mouvement d'avant en arrière uniquement. Ne touchez jamais l'extrémité du stylet avec les doigts. Évitez de cogner le stylet contre le tapis ou le disque.

Puis-je brancher le Crosley C62B directement à des haut-parleurs passifs ?

Oui, utilisez les bornes haut-parleurs à ressort situées à l'arrière. Elles délivrent un signal amplifié adapté aux enceintes passives. Ne branchez pas les prises RCA directement à des haut-parleurs passifs, car le volume serait très faible.

Comment ajuster la fonction antidérapante sur le Crosley C62B ?

Réglez le bouton antidérapant sur la même valeur que la force d'appui indiquée par la balance à cadran. Par exemple, si la force est à 3,5 g, placez le bouton antidérapant sur 3,5. Cela compense la force centripète qui tire le bras vers le centre du disque.

Le plateau continue de tourner après la fin du disque, comment régler l'arrêt automatique ?

Vérifiez le sélecteur d'arrêt automatique à l'arrière. S'il est sur ON, le plateau devrait s'arrêter automatiquement. Si le disque s'arrête trop tôt, passez le sélecteur sur OFF. Si le plateau ne s'arrête pas du tout, vérifiez que le commutateur est bien en position ON.

Quel type d'adaptateur secteur dois-je utiliser pour le Crosley C62B ?

Utilisez exclusivement l'adaptateur fourni avec l'appareil : sortie 15 V, 2,4 A. Ne pas utiliser un autre adaptateur, car cela pourrait endommager l'appareil. Branchez-le à la prise d'alimentation située à l'arrière.

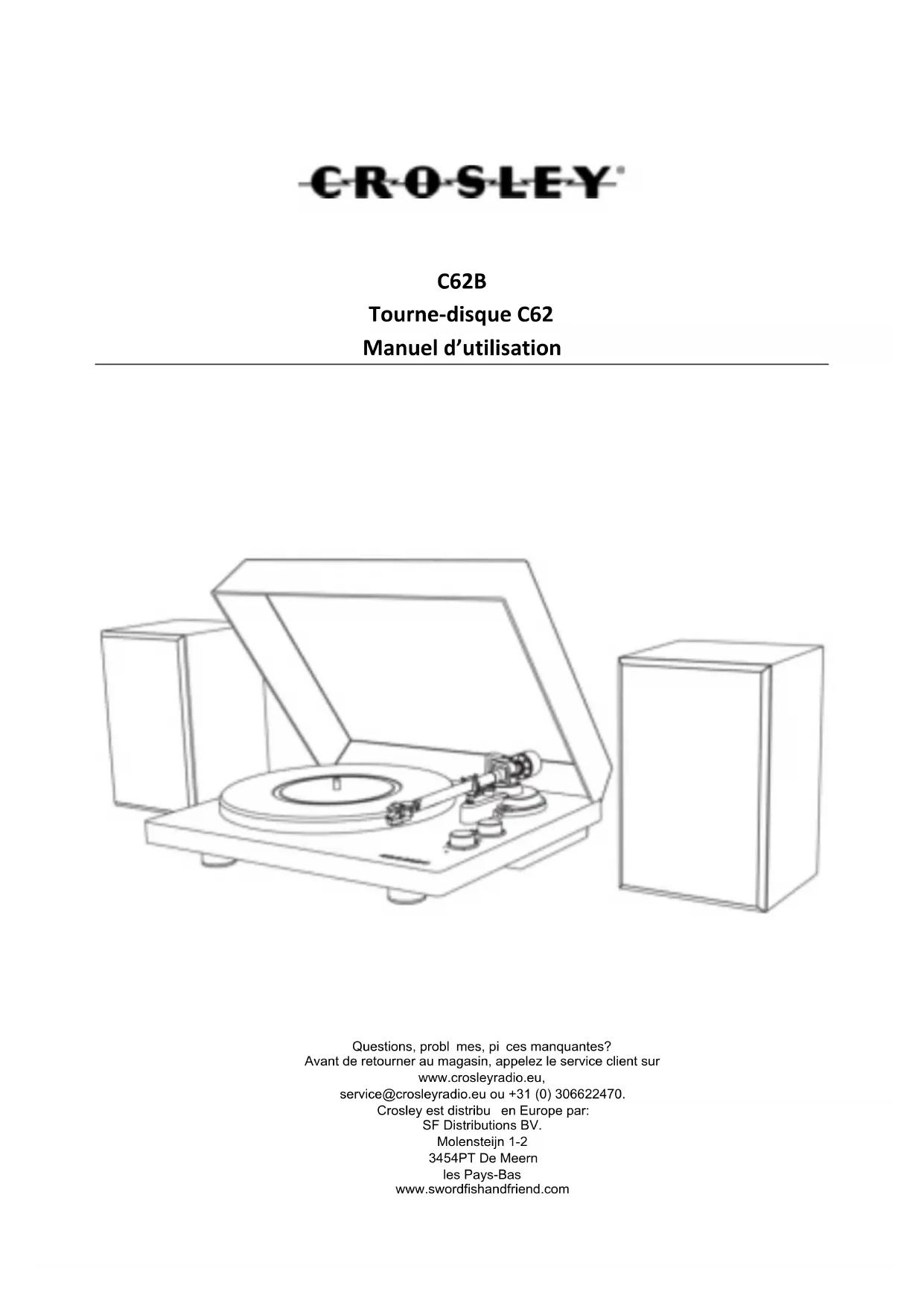

MODE D'EMPLOI C62B Crosley

Manuel d'utilisation

Questions, probi mes, pi ces manquantes?

Avant de returner au magasin, appelez le service client sur

www.crosleyradio.eu,

[e-mail] ou [phone].

Crosley est distribu en Europe par:

SF Distributions BV.

Molsteijn 1-2

3454PT De Meem

les Pays-Bas

www.swordfishandfriend.com

Instructions de sécurité

Veuillez dire et comprendre l'integralité de ce manuel avant d'utiliser ce produit. Conservez ces instructions pour pouvoir les consulter ultérieurement.

1. Ne pas utiliser ce produit après de l'eau.
2. Ce produit doit etre alimentete uniquely par le type de source d'alimentation indique sur I'etiquette ou dans le present manuel d'utilisation.
3. Ne pas tenter de modifier le dispositif de sécurité que constitue la fiche polarisée. Une fiche polarisée a deux lames, l'une étant plus large que l'autre. Cette fiche peut etre inseree dans une prise electrique d'une seule façon. S'il est impossible d'inserer la fiche complètement dans la prise, inverser la fiche. Si la fiche ne peut toujours pas s'inserer entiement, contacter un electricien.
4. Faire en sorte que personne ne marche sur le cordon d'alimentation ou que ce dernier ne soit pas pince, notamment au niveau des fiches, des prises murales et du point de sortie du produit.
5. Ne pas surcharger les prises murales, cordons de rallonge ou prises de courant integrales, car cela pourrait entrainer un risque d'incendie ou de décharge électrique.
6. Ne jamais pousser d'objets,quelle que soit leur nature, dans les ouvertures, car ils pouraient toucher des points de tension dangereux ou court-circuiter des pieces, ce qui pourrait entraîner un incendie ou une décharge électrique. Ne jamais renverser de liquide,quelle qu'en soit la nature, sur le produit.
7. Ne pas tenter de réparer ce produit vous-même, car couvrir ou oter des couvercles pourrait vous exposer à une tension dangereuse ou à autres dangers. Faire appel à une personne qualifiée pour toutes les réparations.
8. Les changements ou les modifications non approuvés expressement par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur de faire fonctionner le matériel.
9. Ne pas utiliser d'accessoires non recommandés par le fabricant du produit, car ils pourraient cause des dommages.
10. Il est important de déplacer avec prudence le produit s'il se trouve sur un chariot. Les arrêts brusques, une force excessive et les surfaces inégales peuvent entrainer le retournement du produit sur un chariot.
11. Des fentes et ouvertures sont presents dans le boitier pour la ventilation, pour assurer un fonctionnement fiable du produit et pour le protégé d'une surchauffe. Ne pas bloquer ou couvrir ces ouvertures.
12. Debrancher le produit pendant un orage ou lorsqu'il est inutilisé pendant une période prolongée.

Contenu de la trousse

Avant de jeter les emballages, veuillez les passer en revue minutieusement et vérifier que vous avez les éléments suivants fournis dans cette trousse :

• Tourne-disque
• Couvercle du tourne-disque
• Tapis antidérapant du tourne-disque
  Plateau du tourne-disque
  Adaptatseur 45 tours
  Contrepoids du bras de lecture
• Poulie d'entrainment
  Rapporteur d'alignement pour cartouche
• Adaptateur d'alimentation
  Haut-parleurs
• Fil de haut-parleur x 2

Veuillez contacter le service à la clientèle de Crosby s'il manque des accessoires dans laatisation. Conservez les emballages d'origine pour proceder à un échange ou à un retour.

Spécifications

Crosley C62B

PuisanceAdaptatourca.,sortie c.d.15V2.4A

Consommation d'énergie 45 W

Haut-parleurs 8 30W× 2

Vitesse du tourne-disque 33 1 / 3 ,45 tr/min

Variation de la vitesse +1,5%

Fluctuations < 0,15%

Rapport signal/bruit 72 dB

Force de portance négative 3.5 - 4.3 g

Longueur effective du bras de lecture 8,74 po (222 mm)

Surplomb 0,75 po

Dimension du produit (L x H x P) 16,46 po x 4,92 po x 14,13 po;

couvercle ouvert : 16,46 po x 15,35 po x 14.13 po

Réponse de fréquence 20 Hz à 20 kHz

Equilibre des canaux < 2.5dB

Séparation des canaux >18dB

VTensionde sortie 2.5mV

Résistance de charge recommandée 47 kΩ

Connexion amplificateur Entree MM

Pression de lecture recommandee 3.5± 0.5g

Poids 0,18 oz (5 g)

Remarque :

La conception et les specifications sont sujettes à modification sans préavis.

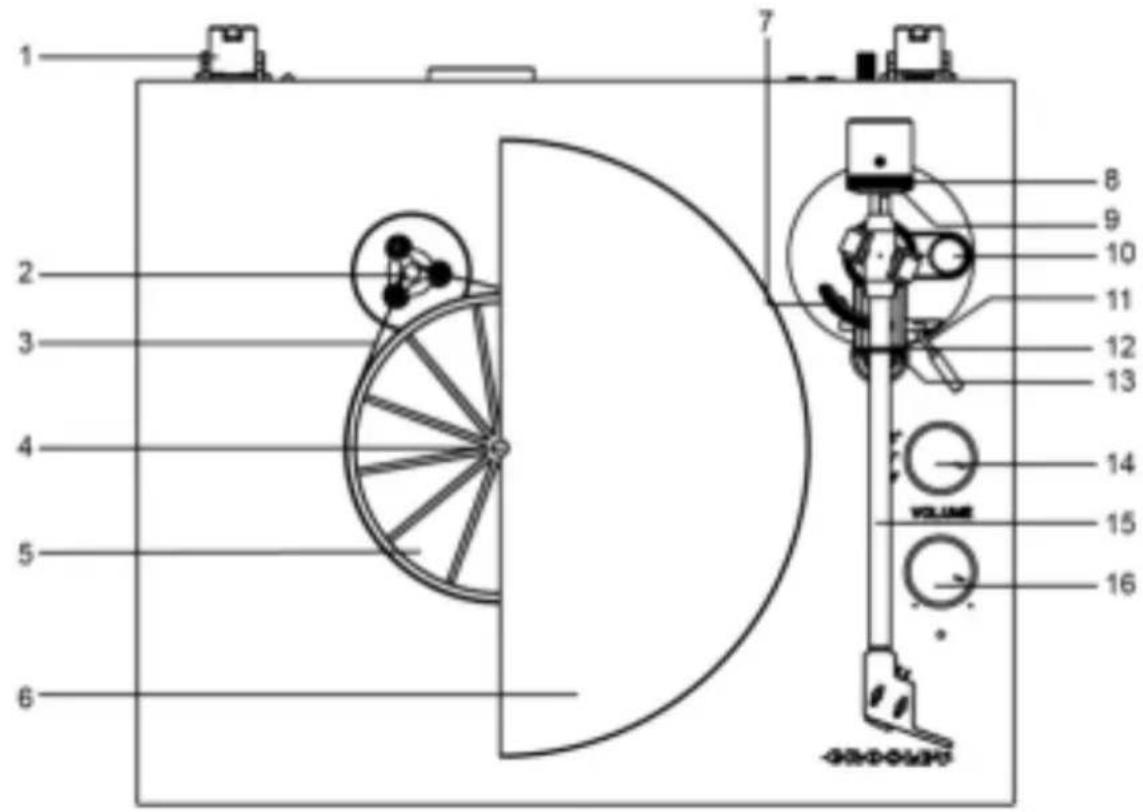

Description du produit

1. Charnière
2. Poulie d'entrainment
3. Courroie d'entrainment
4. Axe du tourne-disque
5. Plateau d'entrainement du tourne-disque
6. Plateau du tourne-disque
7. Lève-bras
8. Contrepoids du bras de lecture
9. Disque gradué de la force d'appui
10. Balance à cadran de la force de portance négative
11. Levier du lève-bras

12. Attache de retenue

13. Support du bras de lecture

14. Bouton de fonction
15. Bras de lecture
16. Bouton de volume
17. Haut-parleurs

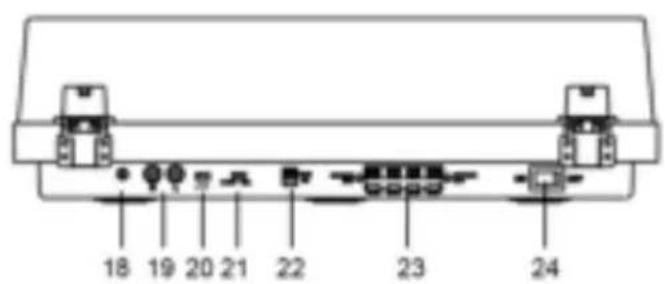

18. Entrée de mise à la terre
19. Prises RCA
20. Commutateur d'arrêt automatique
21. Commutateur Phono/Line (Phono/ligne)
22. Prise d'alimentation
23. Bornes de sortie haut-parleurs
24. Selecteur d'alimentation

Configuration initiale

Configuration de base

1. Placez l'appareil sur une surface plane. L'emplacement choisi doit etre stable et sans vibration.
2. Installez le couvercle du tourne-disque sur les charnières.
3. Retirez l'attache qui retient le bras de lecture.
4. Retirez tout le matériel d'emballage situé sous le moyeu de la plaque tournante.
5. Installes comme il se doit le plateau du tourne-disque et la courroie d'entrainment.
6. Faites glisser le contrepoids du bras de lecture sur le bras de lecture avec les chiffres face à l'avant du plateau tournant, et tournez-le légèrement sur l'axe arrêté du bras de lecture.
7. Ajustez le contrepoids pour définir la pression appropriée du stylet.
8. Placez le tapis antidérapant sur le plateau du tourne-disque.
9. Branchez l'adaptateur c.a. à la prise d'alimentation de l'appareil.

Remarque: Ne branchez pas l'adaptateur c.a. à la prise avant la fin du montage. Avant d'allumer l'appareil, vérifie à nouveau que tous les paramètres des branchements sont corrects. Mettez toujours l'appareil hors tension lorsqu'vous effectuez ou supprimez des branchements.

Configuration du plateau du tourne-disque et de la courroie

1. Placez la couroie d'entrainement autour du petit plateau qui est relié à la broche du tourne-disque, puis utilisez l'outil de montage de la couroie d'entrainement fourni pour aider à tirer sur la couroie pour bien la placer autour de l'encoche de la poulie du moteur.
2. Passez le plateau du tourne-disque par la broche du tourne-disque.

Ajustement du contrepoids du bras de lecture pour la pression du stylet

1. Retirez la protection du stylet de la cartouche et évitez de toucher l'extrémité du stylet pendant l'ajustement.
2. Ouvrez l'attache de retenue du bras de lecture, maintenance doucement le bras de lecture et éloignez-le de son support. Le bras de lecture est alors déséquiléré et peut oscillator librement.
3. Soulevez le bras de lecture de son support et tenez-le doucement. Le bras de lecture est alors déséquilré.
4. Faites pivoter doucement le contrepoids vers l'avant du tourne-disque jusqu'à ce que le bras de lecture soit équilibré horizontally et puisse se maintainir librement au-dessus du plateau sans que le stylet ne touche la surface.
5. Replacez le bras de lecture sur le support du bras de lecture et verrouillez l'attache de retenue.
6. Tout en maintainant fermement le contrepoids sans le faire pivoter, tournez uniquement la balance à cadran de la force de portance négative avec précaution jusqu'à ce que le « 0 » inscrit sur l'échelle et la ligne de centre marquee le long du haut du bras de lecture soient alignée.
7. Faites pivoter le contrepoids, y compris la balance à cadran de la force de portance négative, dans le sens inverse des aiguilles d'une montre ( comme vu depuis l'avant du tourne-disque) afin d'ajuster la valeur de pression du stylet conformément aux recommendations du fabricant.

Remarque :

• Chaque mesure de l'échelle correspond à 0,05 g (gramme).
  La pressiion recommende pour la cartouche installee en usine est 3.5 g.
• Un tour complet du contrepoids fournira une pression de 2,0 g. Pour atteindre une pression du stylet supérieure à 2,0 g, continuez à faire tourner le contrepoids vers l'avant.

Branchement du système stéreo

Prises RCA

• Les prises RCA de cet apparéil sont partagées à la fois comme prises de sortie phono et prises de sortie de ligne. Elles sont déterminées par le commutateur Phono/Line (Phono/ligne).
• Lorsqu'elles sont utilisées comme sortie de ligne, les prises RCA émettent des signaux de niveau de ligne analogue et peuvent être connectées directement à une paire de haut-parleurs actifs ou l'entrée appropriée de votre système stéreo. Lorsqu'elles sont utilisées comme sortie phono, elles doivent être branchées au préamplificateur phono ou à l'entrée phono du système stéreo.
  La prise rouge se branche sur le canal droit et la prise blanche se branche sur le canal gauche.

Remarque :

Si le commutateur Phono/Line (Phono/ligne) est en position LINE (LIGNE), mais que les prises RCA sont branchées à l'entrée phono du système stéreo, le son peut être déformé à cause d'une surcharge de l'entrée et cela pourrait endommager notre système stéreo.
Si le commutateur Phono/Line (Phono/ligne) est en position PHONO (PHONO), mais que la prise RCA est branchée à l'entrée ligne du système stéreo, le volume sera très bas à cause de l'absence de préamplification du signal.
- La prise RCA n'est pas conque pour etre branchee directement aux haut-parleurs passifs/qui ne sont pas sous tension, et si cela arrive, le volume sera tres bas.

Bornes des haut-parleurs avec attache à ressort

Les bornes des haut-parleurs avec attache à ressort émettent des signaux de niveau haut-parleur amplifiés comme sortie et doivent être branchées aux haut-parleurs passifs.

Utilisation du Bluetooth

1. Mettez le Bouton de fonction sur le mode Bluetooth ; l'unité émettra un son d'activation.
2. Activez la fonction Bluetooth de votre appareil audio, recherche « Crosby C62B » et associez l'appareil.
3. Une fois vous appeareil associé à l'unité, celle-ci émettra un bref son de confirmation.
4. Lire et diffuser de la musique en continu de votre apparéil sur l'unité.

Remarque: Versions de Bluetooth - 5.0

Utilisation du tourne-disque

1. Appuyez sur l'interrupteur d'alimentation pourmettre l'appareil sous tension.
2. Reglez le Bouton de fonction en conséquence.
3. Placez le disque sur le tourne-disque. Utilisez l'adaptateur 45 tours au besoin.
4. Retirez le protecteur du stylet.

Remarque : Pour éviter d'endommager le stylet, vérifie que le protecteur de stylet inclus est bien en place lorsque vous déplacez ou nettoyez le tourne-disque.

1. Relâchez l'attache de retenue du bras de lecture.
   Remarque : Lorsque vous n'utilisez pas le tourne-disque, n'oubliez pas de verrouiller à nouveau l'attache de retenue.
2. Soulevez doucement le bras de lecture de son support et deplacez-le au-dessus du disque, la ou vous souhaitez commencer la lecture. Utilisez le levier du bras de lecture pourSoulever le levier de levage du bras de lecture et laissez y reposer le bras de lecture.
3. Abaissez le levier du bras de lecture. Le bras de lecture descendra doucement sur le disque et commencer a la lecture.
4. Lorsque la lecture du disque est terminée, utilisez le levier du bras de lecture pour soulever le bras de lecture, puis le remetre sur le support du bras de lecture. Pour interrompre la lecture, repeteze les mêmes étapes.
5. Verrouillez l'attache de retenue pour retenir le bras de lecture.

Réglage de la fonction antidérapante

• Une petite force « antidérapante » externe peut être appliquée au bras de lecture pour compenser la force « dérapante » qui tire le bras vers le centre du disque.
  Pour obtenir une miseure performance lors d'une utilisation normale du tourne-disque, il est recommandé de regler le bouton de commande de la fonction antidérapante sur la meme valeur qu'indiquee par la balance a cadran de la force de portance négative.

Arrêt automatique du plateau

Si le sélecteur d'arrêt automatique est en position ON (MARCHE), le plateau s'arrête automatiquement de tourner lorsque la lecture du disque sera terminée. Dans quelques rares occasions, si le tourne-disque s'arrête de dire avant la fin du disque, positionné le sélecteur sur OFF (ARRÉT): le tourne-disque devrait surmonter ce problème.

Remplacement de la cartouche

1. Avant le remplacement, remettez en place la protection du stylet pour éviter d'endommager le stylet pendant le processus de remplacement.
2. Retirez soigneusement les fils métalliques de la cartouche d'origine.
3. Desserrez les deux vis de la coquille qui retiennent la cartouche, puis retirez la cartouche d'origine.
4. Montez la nouvelle cartouche sur la coquille et serrez-la légèrement. Ne serrez pas encore complètement les vis.
5. Branchez les fils métalliques sur les bornes de la nouvelle cartouche. Les codes de couleurs des fils métalliques sont comme suit :

Blanc Canal gauche positif (L + )

Noir Canal gauche négatif (L-)

Rouge Canal droit positif ( + )

Noir Canal droit négatif (R-)

1. Ajustez la position de la cartouche pour vous assurer qu'elle est bien alignée sur la coquille, afin que le stylet suive les sillons d'une manière parfaitement parallele.

Pour cela, placez le rapporteur d'alignement pour cartouche papier fourni sur la broche du tourne-disque, soulevez soigneusement le bras de lecture et placez l'extrémité du stylet sur les points marqués respectivement 130 mm et 250 mm. Ajustez la position de la cartouche sur la coquille jusqu'à ce que la cartouche soit parfaitement parallele aux lignes de reférence au niveau des deux points.

1. Serrez complètement les vis une fois que l'alignement parfait est obtenu.

Ajustement des azimuths

L'aiguille doit être perpendicular au sillon du disque afin de suivre correctement les modulations du flanc du sillon. Dans de rares cas, si l'installation en usine n'est pas parfaitie, vous pouvez proceder à l'ajustement ci-dessous :

1. Utilisez une clé Allen fournie pour desserrer la vis située à l'extrémité de l'appui du bras de lecture, juste assez pour desserrer le tube du bras.

Remarque: Ne retirez pas complètement la vis.

1. Pivotez doucement le bras de lecture jusqu'à ce que l'aiguille soit perpendiculaire à la surface du disque.

Remarque : Verifiez que l'extrémité de l'aiguille ne touche pas le disque lorsque vous effectuez l'ajustement, sinon cela risquerait d'endommager l'aiguille et la suspension en porte-à-faux.

1. Serrez la vis lorsque les ajustements sont terminés.

Remplacement de I'iguille

Retrait de l'aiguille

1. Tirez doucement vers le bas le bord avant de l'aiguille.
2. Tirez I'aiguille vers I'avant.
3. Tirez vers l'extérieur pour I'enlever.

Installation de I'iguille

1. Positionnéz l'aiguille avec son extrémité vers le bas.
2. Alignez l'arrière de l'aiguille avec la cartouche.
3. Insérez l'aiguille avec son extrémité avant à un angle descendant et souvez doucement l'avant de l'aiguille vers le haut jusqu'à ce qu'il s'enclenché.

Entretien du tourne-disque

1. Ne pas toucher l'extremite du stylet avec vos doigts. Éviter de cogner le stylet sur le tapis du tourne-disque ou le bord du disque.
2. Nettoyer souvenir le stylet avec unerosse douce dans un mouvement d'arriere vers l'avant uniquement.
3. Nettoyer les disques pour retirer la poussiere ou la graisse avec une Brosse de nettoyage pour disque et une solution nettoyante pour disque.
4. Nettoyer le couvercle du tourne-disque et le boitier du tourne-disque avec un chiffon microfibre légèrement humide. Remarque: Ne pas utiliser d'autre nettoyant contenant de l'alcool, du benzène ou tout autre produit chimique nocif qui pourrait endommager la peinture et la finition du tourne-disque.

** Crosley propose toute une gamme d'accessoires de nettoyage. Veuillez contacter votre détaillant ou consulter notre site Web www.crosleyradio.com pour obtenir plus d'informations sur les produits de nettoyage.

Dépannage

L'appareil ne s'allume pas

L'adaptateur d'alimentation n'est pas branché correctement.
- Aucune alimentation au niveau de la prise électrique.

L'appareil est allumé, mais le plateau ne tourne pas

La courroie d'entrainement du tourne-disque n'est pas installée ou a glissé.

Le tourne-disque tourne, mais il n'y a pas de son ou le son n'est pas suffisamment fort

• Le protecteur de stylet est toujours allumé.
• Le bras de lecture est levé par le levier.

Le disque tourne trop vite ou trop lentement

• Mauvaise vitesse selectionné pour le disque.

Fort bourdonnement sur l'entrée phono

• Le cable n'est pas correctement mis à la terre.

Déclarations relatives à la FCC

Cet apparéil est conforme à la partie 15 des règes de la FCC. Son fonctionnement est assujettis aux deux conditions suivantes :

(1) Cet apparéil ne peut cause des interférences nuisibles et
(2) cet apparéil doit accepter toute interférence reçue, y compris celles susceptibles de causeur un fonctionnement indésirable.

Remarque: Ce matériel a ete teste et juged en conformite avec les limites pour un apparieil numérique de Classse B, conformement à la partie 15 des regles de la FCC. Ces limites ont eté établies pour offrir une protection raisonnable contre l'interference nuisible dans une installation residentielle. Cet appareil produit, utilise et peut emetre de I'energie de frquence radio et, s'il n'est pas installe et utilise conformement aux instructions, il peut provoquer de l'interference nuisible aux communications radio. Toutefois, il n'existe aucune garantie qu'il n'y aura pas d'interference dans une installation particuliere. Si ce matériel cause de l'interference nuisible à la reception radio ou de télévision, qui peut etre déterminée en allumant et en eignant le matériel, il est conseillé à l'utiliseur de tenter de remedier à l'interference par l'un ou plusieurs des moyens suivants:

• Réorienter ou déplacer l'antenne de réception.
  Augmenter la distance entre le matériel et le récepteur.
• Brancher le matériel à une prise sur un circuit différent de celui du récepteur.
• Consulter le détaillant ou un technician de radios ou de téléviseurs qualifié pour obtenir de l'aide.

Remarque: Le concessionnaire n'est pas responsable des modifications qui ne sont pas expressement approuvées par la partie responsable de la conformité. De telles modifications pourraient annuler l'autorité de l'utiliser à utiliser l'équipment.

L'appareil a ete eueu pour respecier les exigences generales en maitre d'exposition aux RF. Pour assurer la conformite aux directives de la FCC en maitre d'exposition aux radiofrquences, la distance doit etre d'au moins 20 cm entre le radiateur et voire corps et etre entierement soutenue par les configurations de fonctionnement et d'installation de l'emetteur et de ses antennes.

DECLARATION DE CONFORMITE DE L'EU SIMPLIFIÉE

Par la presente, Modern Marketing Concepts Inc. dba Crosby Brands déclare que le type d'équipement radio est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est accessible à l'adresse Internet suivante.
