T150B - Platine_disque Crosley - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle avec haut-parleurs intégrés, Bluetooth et préampli phono
Marque	Crosley
Modèle	T150B
Alimentation	Adaptateur secteur 12 V CC, 1,5 A (fourni)
Consommation électrique	32 W
Haut-parleurs	2 x 4 pouces, 4 Ω, 15 W chacun
Vitesses de lecture	33 1/3 et 45 tours/minute
Variateur de vitesse	Oui, réglage ±10 %
Bluetooth	Version 5.2, portée jusqu'à 10 m
Sorties audio	Prise RCA (L/R) avec commutateur Phono/Line ; bornes haut-parleurs passifs
Entrée de mise à la terre	Oui, borne de terre
Type d'aiguille	Aiguille interchangeable (réf. Crosley NP15)
Accessoires inclus	Tapis antidérapant, adaptateur 45 tours, fil haut-parleur, adaptateur secteur
Entretien	Nettoyer le stylet avec une brosse douce (avant vers arrière) ; nettoyer les disques avec une solution adaptée ; boîtier nettoyer avec un chiffon microfibre légèrement humide
Sécurité	Ne pas utiliser près d'eau, ne pas obstruer les ouvertures, débrancher lors d'orages ou inutilisation prolongée
Réparabilité	Aiguille remplaçable par l'utilisateur ; pour toute autre réparation, contacter un professionnel qualifié
Service client	1-888-CROSLEY (États-Unis), www.crosleyradio.com

FOIRE AUX QUESTIONS - T150B Crosley

Comment installer la courroie d'entraînement du plateau ?

Placez la courroie sur la bague intérieure sous le plateau. Enfilez le plateau sur la broche, puis faites-le pivoter pour voir la poulie du moteur. Attrapez la courroie et positionnez-la autour de l'encoche de la poulie.

Que faire si la platine ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché à la platine et à une prise électrique fonctionnelle. Essayez une autre prise si nécessaire.

Comment jumeler mon téléphone en Bluetooth ?

Mettez le bouton de fonction sur Bluetooth (le voyant clignote en bleu). Activez le Bluetooth de votre téléphone, recherchez 'CROSLEY T150' et sélectionnez-le. Un son confirme l'appairage.

Pourquoi le plateau ne tourne-t-il pas alors que l'appareil est allumé ?

Vérifiez que la platine n'est pas en mode Bluetooth (le bouton de fonction doit être sur 33/45). Si la courroie a glissé, réinstallez-la comme indiqué dans la notice.

Comment régler le variateur de vitesse ?

Tournez le bouton Pitch Control dans le sens horaire pour accélérer (jusqu'à +10%) ou antihoraire pour ralentir (jusqu'à -10%).

Comment remplacer l'aiguille ?

Tenez doucement les deux côtés de l'aiguille, tirez-la vers l'avant pour la retirer. Pour installer la nouvelle, alignez l'arrière de l'aiguille avec la cartouche, pointe vers le bas, puis poussez-la en place.

Quel type d'aiguille de remplacement utiliser ?

Utilisez l'aiguille de rechange Crosley NP15, disponible auprès du fabricant ou de revendeurs agréés.

Comment connecter les haut-parleurs externes passifs ?

Utilisez le fil de haut-parleur fourni. Connectez les bornes d'entrée des haut-parleurs (L/R) aux bornes de sortie correspondantes à l'arrière de la platine.

Que faire si le son est déformé ou très faible ?

Vérifiez que le commutateur Phono/Line est en position LINE si connecté à une entrée ligne, ou PHONO si connecté à une entrée phono. Assurez-vous que la protection du stylet est retirée.

Comment nettoyer le stylet et le boîtier ?

Utilisez une brosse douce pour le stylet, en brossant de l'arrière vers l'avant uniquement. Pour le boîtier, utilisez un chiffon microfibre légèrement humide. Évitez tout produit chimique agressif.

MODE D'EMPLOI T150B Crosley

1. Appuyez sur l'interrupteur d'alimentation pour mettre l'appareil sous tension. Le plateau du tourne-disque se mettra à tourner automatiquement.
2. Mettez le bouton de fonction sur 33 1/3 ou 45 tours pour choisir la vitesse du tourne-disque. Utilisez l'adaptateur 45 tours si besoin.
3. Placez le disque sur le tourne-disque.
4. Quitte le protège-disque de la surface phonographique de son ensemble. Note: Pour évaporer les gouttes d'eau de la surface phonographique, assurez-vous que le protège-disque est positionné correctement chaque fois que vous nettoyez ou limpez le tourne-disque.
5. Soulevez le bras de lecture et placez-le au-dessus du disque, là où vous souhaitez commencer la lecture. Reposez doucement le bras de lecture et commencez la lecture.
6. Lorsque la lecture du disque est terminée, soulevez doucement le bras de lecture et remettez-le sur le support du bras de lecture. Pour interrompre la lecture, répétez les mêmes étapes.

1. Mettez le bouton de fonction sur le mode Bluetooth ; le voyant d'alimentation devient bleu et clignote.
2. Activez la fonction Bluetooth de votre appareil audio, recherchez « CROSLEY T150 » et associez l'ordinateil.
3. Une fois votre appareil associé à l'unité, celle-ci émettra un bref son de confirmation.

Nota : Version de Bluetooth - 5.2

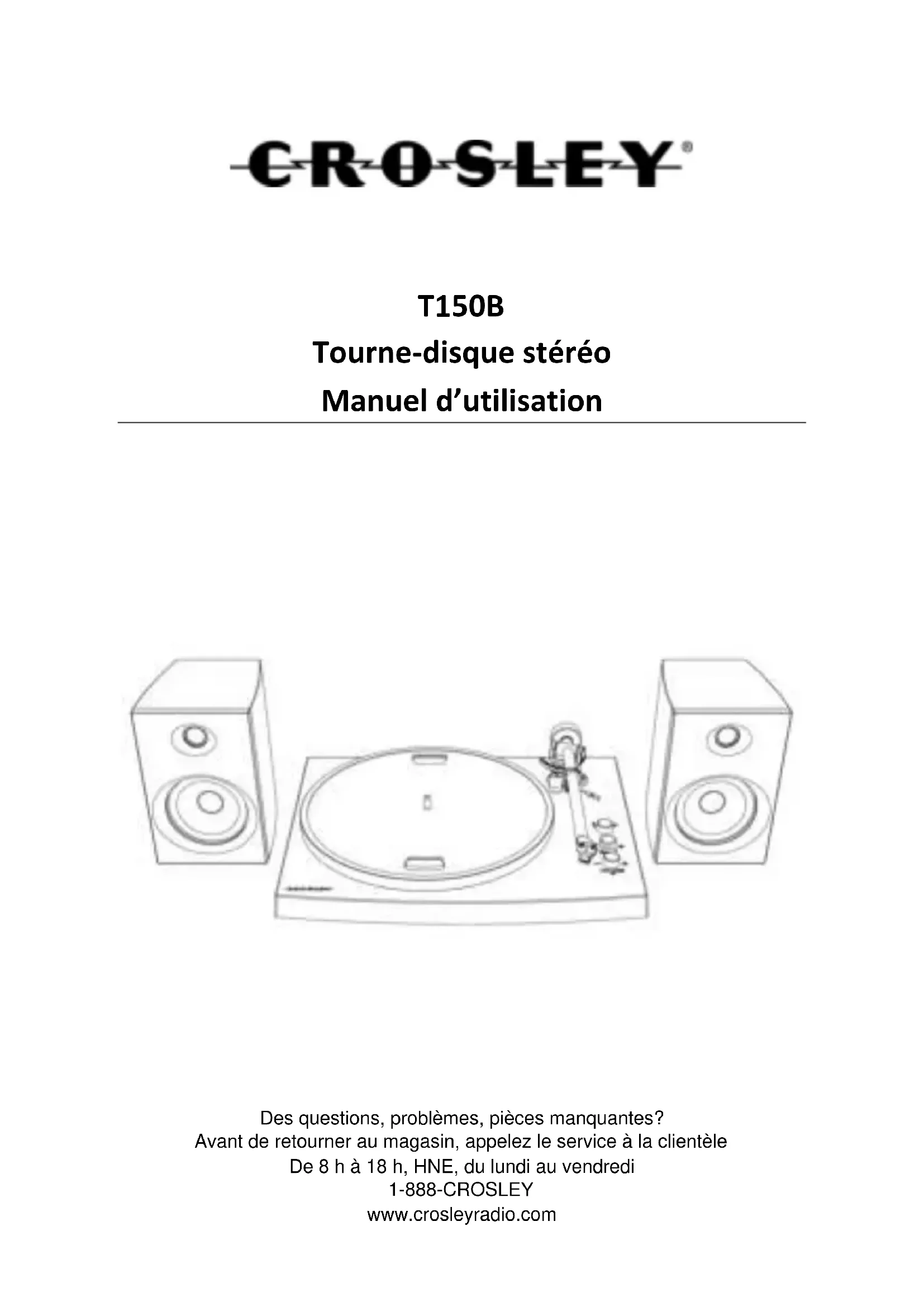

Tourne-disque sté reproduction

Manuel d'utilisation

Des questions, problèmes, pièces manquantes?

Avant de retourner au magasin, appelez le service à la clientèle

De 8 h à 18 h, HNE, du lundi au vendredi

1-888-CROSLEY

www.crosleyradio.com

Instructions de sécurité

Veuillez lire et comprendre l'intégralité de ce manuel avant d'utiliser ce produit. Conservez ces instructions pour pouvoir les consulter ultérieurement.

1. Ne pas utiliser ce produit près de l'eau.
2. Ce produit doit être alimenté uniquement par le type de source d'alimentation indiquée sur l'étiquette ou dans le présent manuel d'utilisation.
3. Ne pas tenter de modifier le dispositif de sécurité que constitue la fiche polarisée. Une fiche polarisée a deux lames, l'une étant plus large que l'autre. Cette fiche peut être insérée dans une prise électrique d'une seule façon. S'il est impossible d'insérer la fiche complètement dans la prise, inverser la fiche. Si la fiche ne peut toujours pas s'insérer entièrement, contacter un électricien.
4. Faire en sorte que personne ne marche sur le cordon d'alimentation ou que ce dernier ne soit pas pinçé, notamment au niveau des fiches, des prises murales et du point de sortie du produit.
5. Ne pas surcharger les prises murales, cordons de rallonge ou prises de courant intégrales, car cela pourrait entraîner un risque d'incendie ou de décharge électrique.
6. Ne jamais pousser d'objets, quelle que soit leur nature, dans les ouvertures, car ils pourraient toucher des points de tension dangereux ou court-circuiter des pièces, ce qui pourrait entraîner un incendie ou une décharge électrique. Ne jamais renverser de liquide, quelle qu'en soit la nature, sur le produit.
7. Ne pas tenter de réparer ce produit vous-même, car couvrir ou ôter des couvercles pourrait vous exposer à une tension dangereuse ou à d'autres dangers. Faire appel à une personne qualifiée pour toutes les réparations.
8. Les changements ou les modifications non approuvés expressément par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur de faire fonctionner le matériel.
9. Ne pas utiliser d'accessoires non recommandés par le fabricant du produit, car ils pourraient causer des dommages.
10. Il est important de déplacer avec prudence le produit s'il se trouve sur un chariot. Les arrêts brusques, une force excessive et les surfaces inégales peuvent entraîner le déplacement du produit sur un chariot.
11. Des fentes et ouvertures sont présentes dans le boîtier pour la ventilation, pour assurer un fonctionnement fiable du produit et pour le protéger d'une surchauffe. Ne pas bloquer ou couvrir ces ouvertures.
12. Débrancher le produit pendant un orage ou lorsqu'il est inutilisé pendant une période prolongée.

Contenu de la trousse

Avant de jeter les emballages, veuillez les passer en revue minutieusement et vérifier que vous avez les éléments suivants fournis dans cette trousse :

• Tourne-disque
• Tapis antidérapant du tourne-disque Adaptateur 45 tours
• Fil de haut-parleur
• Adaptateur d'alimentation

Veuillez contacter le service à la clientèle de Crosby s'il manque des accessoires dans l'allocation. Conservez les emballages d'origine pour procéder à un échange ou à un retour.

Alimentation

Consommation électrique

Haut-parleur

Vitesse du tourne-disque

Aiguille de rechange

Adaptateur c.a., sortie c.c. 12 V 1,5 A

32W

4", 4Ω, 15W x 2

33^1 / 3 45T/M

Crosley NP15

Remarque :

La conception et les specifications sont sujettes à modification sans préavis.

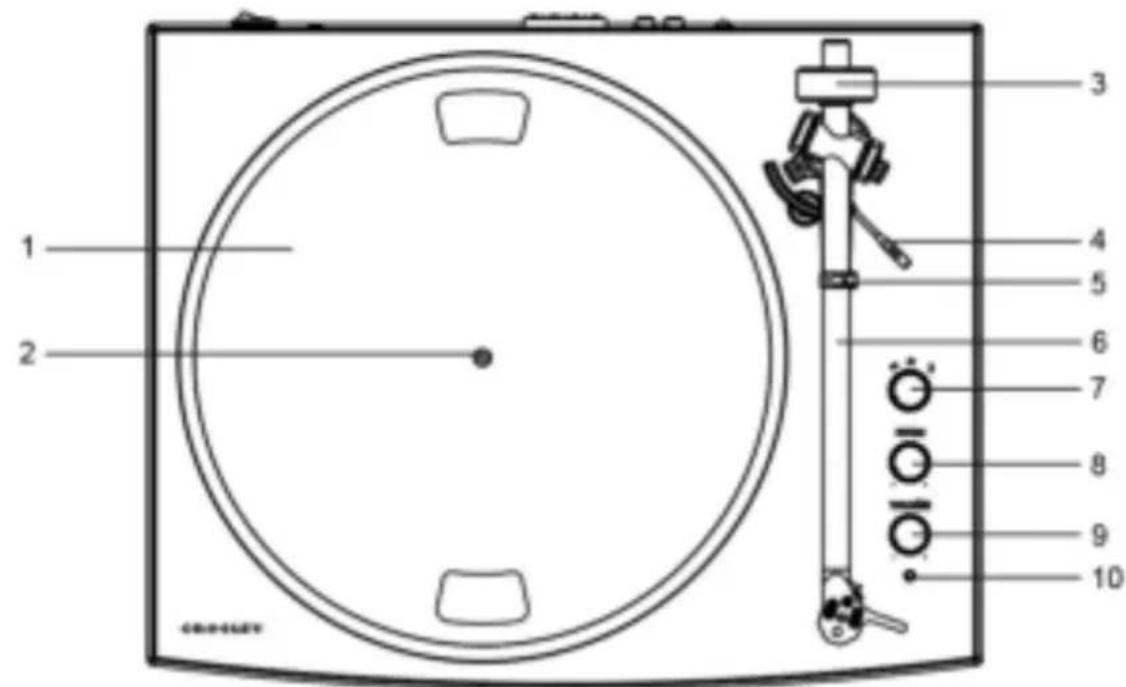

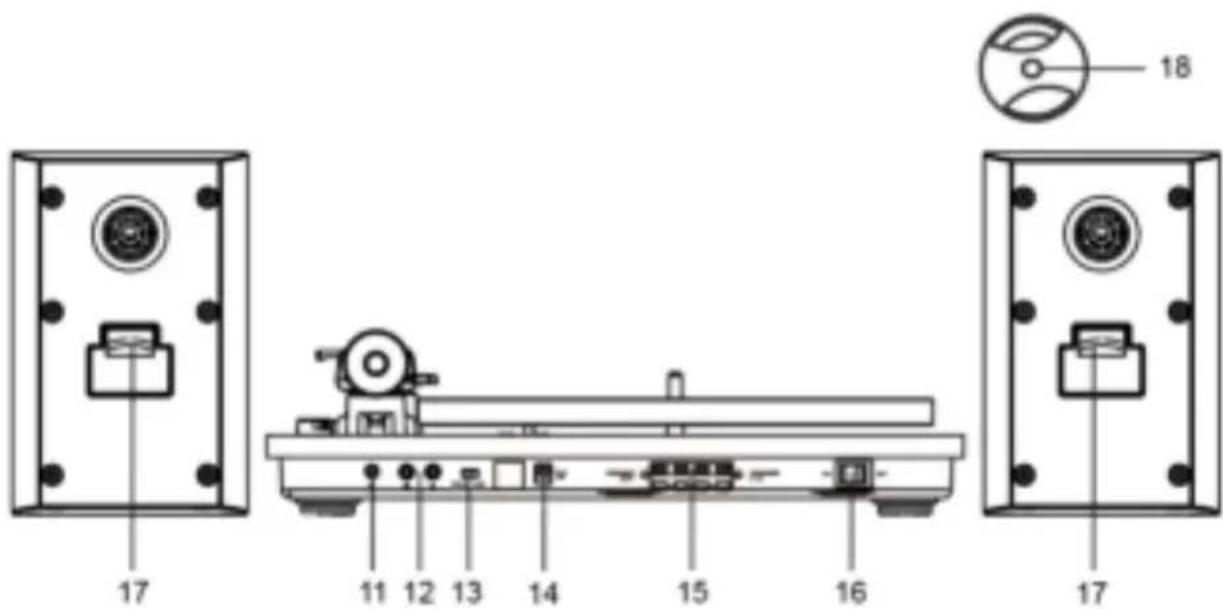

Description du produit

1. Plateau du tourne-disque
2. Broche du tourne-disque
3. Contrepoids du bras de lecture
4. Lever de déplacement
5. Support du bras de lecture
6. Bras de lecture
7. Bouton de fonction
8. Variateur de vitesse
9. Bouton de volume
10. Voyant d'alimentation
11. Entrée de mise à la terre
12. Prises RCA
13. Commutateur Phono/Line
14. Prise d'alimentation
15. Bornes de sortie haut-parleurs
16. Sélecteur d'alimentation
17. Bornes d'entrée haut-parleurs
18. Adaptateur 45 tours

Configuration de base

1. Placez l'appareil sur une surface plane. L'emplacement choisi doit être stable et sans vibration.
2. Retirez l'attache qui retient le bras de lecture.
3. Installez comme il se doit le plateau du tourne-disque et la courroie d'entraînement.
4. Placez le tapis antidérapant sur le plateau du tourne-disque.
5. Faites glisser le contrepoids du bras de lecture sur l'axe arrêté du bras de lecteur et poussez-le aussi loin que possible du point d'arrêt. Cela définira automatiquement la force de portance négative de l'aiguille pour correspondre à l'aiguille ajustée en usine (3,5 g - 4 g).
6. Utilisez le fil de haut-parleur pour raccorder les bornes d'entrée des haut-parleurs de gauche et de droite aux bornes de sortie respectives du tourne-disque. Assurez-vous que les canaux de gauche et de droite sont correctement raccordés.
7. Branchez l'adaptateur c. a. à la prise d'alimentation de l'appareil.

Remarque: Ne branchez pas l'adaptateur c. a. à la prise avant la fin du montage. Avant d'allumer l'appareil, vérifiez à nouveau que tous les paramètres des branchements sont corrects. Mettez toujours l'appareil hors tension lorsqu'vous effectuez ou supprimez des branchements.

Configuration du plateau du tourne-disque et de la courroie

1. Installez la courroie d'entraînement sur la bague intérieure sous le plateau et vérifiez qu'elle ne tombe pas pendant la configuration.
2. Passez le plateau par la broche du tourne-disque, puis faites pivoter le plateau jusqu'à voir la poulie du moteur à entrainement par la fenêtre dans l'angle supérieur droit.
3. Attrapez soigneusement la courroie d'entraînement et positionnez-la autour de l'encoche de la poulie du moteur.

Commutateur phono/ligne (phono/ligne)

Pour plus de flexibilité d'utilisation, cet appareil dispose d'un préamplificateur phono intégré. Si vous préférez utiliser l'entrée phono de votre système stéreo ou votre préamplificateur phono indépendant, mettez le commutateur Phono/Line (Phono/ligne) en position PHONO (PHONO). Sinon, veuillez le mettre en position LINE (LIGNE) et effectuez le branchement sur l'entrée AUX ou une autre entrée de niveau élevé de votre système stéreo.

Prises RCA

• Les prises RCA de cet appareil sont partagées à la fois comme prises de sortie phono et prises de sortie de ligne. Elles sont déterminées par le commutateur Phono/Line (Phono/ligne).
• Lorsqu'elles sont utilisées comme sortie de ligne, les prises RCA émettent des signaux de niveau de ligne analogique et peuvent être connectées directement à une paire de haut-parleurs actifs ou l'entrée appropriée de votre système stéréo. Lorsqu'elles sont utilisées comme sortie phono, elles doivent être branchées au préamplificateur phono ou à l'entrée phono du système stéréo.
• La prise rouge se branche sur le canal droit et la prise blanche se branche sur le canal gauche.

Remarque :

• Si le commutateur Phono/Line (Phono/ligne) est en position LINE (LIGNE), mais que les prises RCA sont branchées à l'entrée phono du système stéreo, le son peut être déformé à cause d'une surcharge de l'entrée et cela pourrait endommager votre système stéreo.
• Si le commutateur Phono/Line (Phono/ligne) est en position PHONO (PHONO), mais que la prise RCA est branchée à l'entrée ligne du système stéreo, le volume sera très bas à cause de l'absence de préamplification du signal.
• La prise RCA n'est pas conçue pour être branchée directement aux haut-parleurs passifs/qui ne sont pas sous tension, et si cela arrive, le volume sera très bas.

Bornes des haut-parleurs avec attache à ressort

Les bornes des haut-parleurs avec attache à ressort émettent des signaux de niveau haut-parleur amplifiés comme sortie et doivent être branchées aux haut-parleurs passifs.

Utilisation du tourne-disque

1. Appuyez sur l'interrupteur d'alimentation pour mettre l'appareil sous tension.
2. Mettez le bouton de fonction sur 33 1/3 ou 45 tours pour désirer la vitesse du tourne-disque. Utilisez l'adaptateur 45 tours si besoin.
3. Placez le disque sur le tourne-disque.
4. Retirez la protection du stylet de son assemblage. Remarque: Pour éviter d'endommager le stylet, vérifiez que la protection intégrée du stylet est bien en place lorsque vous déplacez ou nettoyez le tourne-disque.
5. Soulevez le bras de lecture et placez-le au-dessus du disque, là où vous souhaitez commencer la lecture. Reposez doucement le bras de lecture et commencez la lecture.
6. Lorsque la lecture du disque est terminée, soulevez doucement le bras de lecture et remettez-le sur le support du bras de lecture. Pour interrompre la lecture, répétez les mêmes étapes.

Variateur de vitesse

La vitesse de platine peut être augmentée ou diminuée d'environ 10% en faisant tourner le bouton de commande de hauteur. Pour augmenter la vitesse, tourner le Pitch Control Knob dans le sens horaire. Pour réduire la vitesse, tournez le bouton dans le sens antihoraire.

Retrait de l'aiguille

1. Tenez doucement les deux côtés de l'aiguille.
2. Tirez doucement l'aiguille vers l'avant et retirez-la.

Installation de l'aiguille

1. Positionnez l'aiguille avec la pointe vers le bas.
2. Alignez l'arrière de l'aiguille avec la cartouche.
3. Remettez l'aiguille en place.

Utilisation du bluetooth

1. Mettez le bouton de fonction sur le mode Bluetooth ; le voyant d'alimentation devient bleu et clignote.
2. Activez la fonction Bluetooth de votre appareil audio, recherchez « CROSLEY T150 » et associez l'ordinateil.
3. Une fois votre appareil associé à l'unité, celle-ci émettra un bref son de confirmation.
4. Lire et diffuser de la musique en continu de votre appareil sur l'unité. Remarque : Versions de Bluetooth - 5.2

Entretien du tourne-disque

1. Ne pas toucher l'extrémité du stylet avec vos doigts. Éviter de cogner le stylet sur le tapis du tourne-disque ou le bord du disque.
2. Nettoyer souvent le stylet avec une brosse douce dans un mouvement d'arrière vers l'avant uniquement.
3. Nettoyer les disques pour retirer la poussière ou la graisse avec une brosse de nettoyage pour disque et une solution nettoyante pour disque.
4. Nettoyer le boîtier du tourne-disque avec un chiffon microfibre légèrement humide.

Remarque: Ne pas utiliser d'autre nettoyant contenant de l'alcool, du benzène ou tout autre produit chimique nocif qui pourrait endommager la peinture et la finition du tourne-disque.

Crosley propose toute une gamme d'accessoires de nettoyage. Veuillez contacter votre détaillant ou consulter notre site Web www.crosleyradio.com pour obtenir plus d'informations sur les produits de nettoyage.

L'appareil ne s'allume pas

L'adaptateur d'alimentation n'est pas branché correctement. - Aucune alimentation au niveau de la prise électrique.

L'appareil est allumé, mais le plateau ne tourne pas

• La courroie d'entraînement du tourne-disque a glissé.
• Le tourne-disque est en mode Bluetooth.

Le tourne-disque tourne, mais il n'y a pas de son ou le son n'est pas suffisamment fort.

• La protection du stylet n'a pas été enlevée.

Déclarations relatives à la FCC

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est assujetti aux deux conditions suivantes :

Cet appareil ne peut causer des interférences nuisibles et cet appareil doit accepter toute interférence reçue, y compris celles susceptibles de causer un fonctionnement indésirable.

Remarque: Ce matériel a été testé et jugé en conformité avec les limites pour un appareil numérique de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites ont été établies pour offrir une protection raisonnable contre l'interférence nuisible dans une installation résidentielle. Cet appareil produit, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer de l'interférence nuisible aux communications radio. Toutefois, il n'existe aucune garantie qu'il n'y aura pas d'interférence dans une installation particulière. Si ce matériel cause de l'interférence nuisible à la réception radio ou de télévision, qui peut être déterminée en allumant et en éteignant le matériel, il est conseillé à l'utilisateur de tenter de remédier à l'interférence par l'un ou plusieurs des moyens suivants :

• Réorienter ou déplacer l'antenne de réception. Augmenter la distance entre le matériel et le récepteur.
• Brancher le matériel à une prise sur un circuit différent de celui du récepteur.
• Consulter le détaillant ou un technicien de radios ou de téléviseurs qualifié pour obtenir de l'aide.

Remarque: Le concessionnaire n'est pas responsable des modifications qui ne sont pas expressément approuvées par la partie responsable de la conformité. De telles modifications pourraient annuler l'autorisation d'utiliser l'équipement. L'appareil a été évalué pour respecter les exigences générales en matière d'exposition aux RF.

Pour assurer la conformité aux directives de la FCC en matière d'exposition aux radiofréquences, la distance doit être d'au moins 20 cm entre le radiateur et votre corps et être entièrement soutenue par les configurations de fonctionnement et d'installation de l'émetteur et de ses antennes.

Declaration de conformite de l'eu simplifiée

Par la présente, Modern Marketing Concepts Inc. dba Crosby Brands déclare que le type d'équipement radio est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est accessible à l'adresse Internet suivante : http://crosleybrands.com/euDoC

T150B

1. Positionnez l'aiguille avec la pointe vers le bas.
2. Alignez l'arrière de l'aiguille avec la cartouche.
3. Remettez l'aiguille en place.
