T150B - Plattenspieler Crosley - Kostenlose Bedienungsanleitung

Produkttyp	Plattenspieler mit eingebauten Lautsprechern, Bluetooth und Phono-Vorverstärker
Marke	Crosley
Modell	T150B
Stromversorgung	Netzteil 12 V DC, 1,5 A (im Lieferumfang enthalten)
Leistungsaufnahme	32 W
Lautsprecher	2 x 4 Zoll, 4 Ω, 15 W pro Stück
Geschwindigkeiten	33 1/3 und 45 U/min
Geschwindigkeitsregler	Ja, ±10 % Regelung
Bluetooth	Version 5.2, Reichweite bis zu 10 m
Audioausgänge	RCA-Stecker (L/R) mit Phono/Line-Schalter; Lautsprecheranschlüsse für Passivlautsprecher
Erdungsanschluss	Ja, Erdungsklemme
Nadeltyp	Austauschbare Nadel (Ref. Crosley NP15)
Im Lieferumfang enthaltenes Zubehör	Antirutschmatte, 45er-Adapter, Lautsprecherkabel, Netzteil
Pflege	Nadel mit einer weichen Bürste reinigen (von hinten nach vorne); Schallplatten mit geeigneter Lösung reinigen; Gehäuse mit einem leicht feuchten Mikrofasertuch reinigen
Sicherheit	Nicht in der Nähe von Wasser verwenden, Lüftungsöffnungen nicht blockieren, bei Gewittern oder längerer Nichtbenutzung vom Netz trennen
Reparierbarkeit	Nadel vom Benutzer austauschbar; für andere Reparaturen wenden Sie sich an einen qualifizierten Fachmann
Kundendienst	1-888-CROSLEY (États-Unis), www.crosleyradio.com

Häufig gestellte Fragen - T150B Crosley

Wie installiere ich den Riemenantrieb des Plattentellers?

Legen Sie den Riemen auf den inneren Ring unter dem Plattenteller. Setzen Sie den Plattenteller auf die Spindel und drehen Sie ihn, um die Motorriemenscheibe zu sehen. Fassen Sie den Riemen und positionieren Sie ihn um die Kerbe der Riemenscheibe.

Was tun, wenn der Plattenspieler nicht angeht?

Überprüfen Sie, ob das Netzteil richtig an den Plattenspieler und eine funktionierende Steckdose angeschlossen ist. Versuchen Sie gegebenenfalls eine andere Steckdose.

Wie kopple ich mein Telefon über Bluetooth?

Stellen Sie den Funktionsschalter auf Bluetooth (die Anzeige blinkt blau). Aktivieren Sie Bluetooth auf Ihrem Telefon, suchen Sie nach 'CROSLEY T150' und wählen Sie es aus. Ein Ton bestätigt die Kopplung.

Warum dreht sich der Plattenteller nicht, obwohl das Gerät eingeschaltet ist?

Überprüfen Sie, ob der Plattenspieler nicht im Bluetooth-Modus ist (der Funktionsschalter muss auf 33/45 stehen). Wenn der Riemen verrutscht ist, setzen Sie ihn wie in der Anleitung beschrieben wieder ein.

Wie stelle ich den Geschwindigkeitsregler ein?

Drehen Sie den Pitch Control-Knopf im Uhrzeigersinn, um zu beschleunigen (bis +10%) oder gegen den Uhrzeigersinn, um zu verlangsamen (bis -10%).

Wie kann ich die Nadel wechseln?

Halten Sie die Nadel vorsichtig an beiden Seiten, ziehen Sie sie nach vorne, um sie zu entfernen. Setzen Sie die neue Nadel ein, richten Sie die Rückseite der Nadel an der Kartusche aus (Spitze nach unten) und drücken Sie sie hinein.

Welche Ersatznadel soll ich verwenden?

Verwenden Sie die Crosley-NP15-Ersatznadel, erhältlich beim Hersteller oder autorisierten Händlern.

Wie schließe ich externe passive Lautsprecher an?

Verwenden Sie das mitgelieferte Lautsprecherkabel. Verbinden Sie die Eingangsklemmen der Lautsprecher (L/R) mit den entsprechenden Ausgangsklemmen auf der Rückseite des Plattenspielers.

Was tun, wenn der Klang verzerrt oder sehr leise ist?

Überprüfen Sie, ob der Phono/Line-Schalter auf LINE steht, wenn Sie an einen Line-Eingang angeschlossen sind, oder auf PHONO, wenn Sie an einen Phono-Eingang angeschlossen sind. Stellen Sie sicher, dass der Nadelschutz entfernt ist.

Wie reinige ich die Nadel und das Gehäuse?

Verwenden Sie eine weiche Bürste für die Nadel, bürsten Sie nur von hinten nach vorne. Verwenden Sie für das Gehäuse ein leicht feuchtes Mikrofasertuch. Vermeiden Sie aggressive Chemikalien.

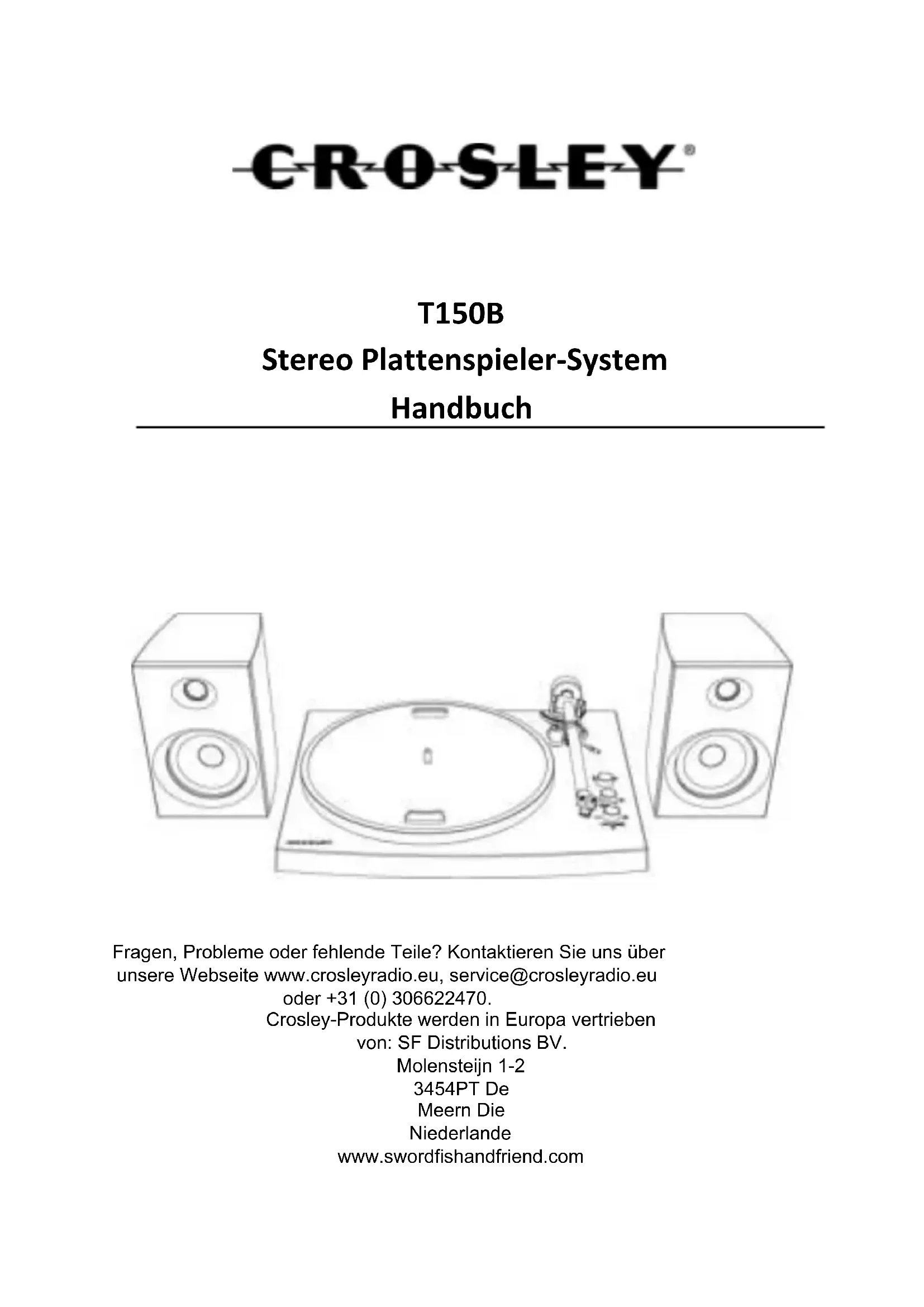

BEDIENUNGSANLEITUNG T150B Crosley

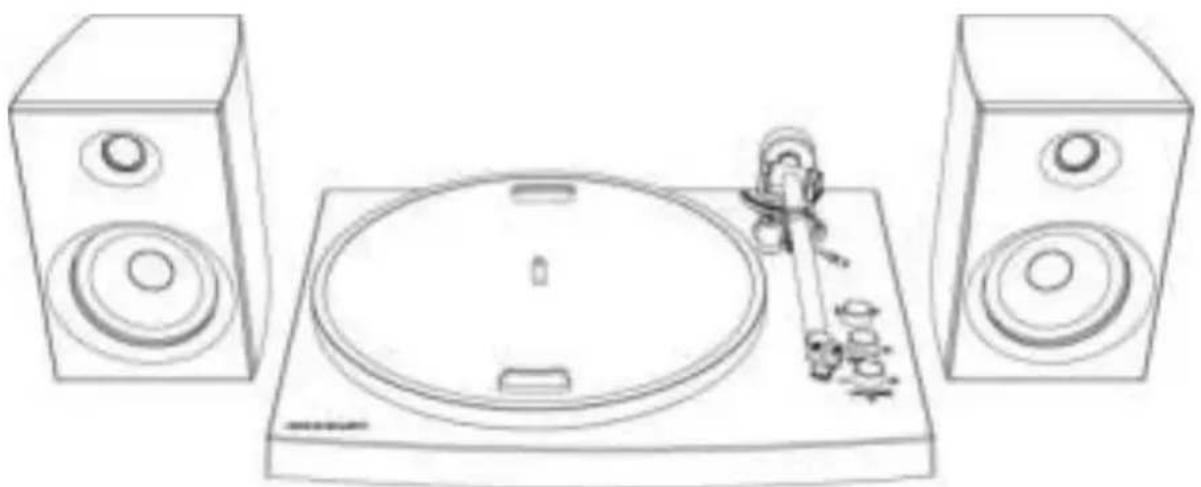

Stereo Plattenspieler-System

Handbuch

Fragen, Probleme oder fehlende Teile? Kontaktieren Sie uns über unsere Webseite www.crosleyradio.eu, [e-mail]

oder [phone].

Crosley-Produkte werden in Europa vertrieben

von: SF Distributions BV.

Molensteijn 1-2

3454PT De

Meern Die

Niederlande

www.swordfishandfriend.com

Sicherheitshinweise

Lesen und verstehen Sie theses Handbuch vollständig, bevor Sie das Produkt verwenden. Bewahren Sie theses Handbuch zum späteren Nachschlagen auf.

1. Verwenden Sie theses Produkt nicht in der Nae von Wasser.
2. Dieses Produkt darf nur mit derjenigen Art von Stromquelle betrieben werden, die auf dem Kennzeichnungsetikett oder in dieser Betriebshandbuch angegeben ist.
3. Die Schutzfunktion des Schutzkontaktnetzsteckers darf nicht unwirksam gemacht werden. Ein Schutzkontaktnetzstecker weist zwei Stifte auf, wobei die eine breiter als die andere ist. Diese Stecker passt nur in einer Richtung in die Steckdose. Wenn Sie den Stecker nicht vollständig in die Steckdose stecken konnen, versuchen Sie, den Stecker umzudrehen. Sollte der Stecker trotzdem nicht passen, wenden Sie sich an ihren Elektriker.
4. Achten Sie darauf, das Netzkabel nicht einzuklemen oder darauf zu treten, insbesondere an Steckern, Steckdosen und an der Stelle, an der es aus dem Gerät austritt.
5. Führer Sie keine Überlast an Wandsteckdosen, Verlängerungskabeln oder integrierten Steckdosen herbei, da dies zu Brand- oder Stromschlaggefahr führen kann.
6. Stecken Sie niemals Gegenstände jeglicher Art durch Öffnungen in diesen Produkt, da diese gefährliche Spannungspunkte berühren oder Teile kurzschreiben都能够, was zu einem Brand oder Stromschlag führen kann. Verschüttten Sie niemals Flüssigkeiten jeglicher Art auf das Produkt.
7. Versuchen Sie nicht,这点es Produkt selbst zu warten, da Sie sich beim Öffnen oder Entfernen von Abdeckungen gefährlichen Spannungen oder anderen Gefahren aussetzen konnen. Überlassen Sie samtliche Wartungsarbeiten qualifiziertem Servicepersonal.
8. Änderungen oder Modifikationen an thisem Gerät, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, konnen dazu führen, dass die Berechtigung des Nutzers zum Betrieb des Geräts erlischt.
9. Verwenden Sie keine Anbaugeräte, die nicht vom Produktthersteller empfohlen werden, da sie Gefahren verursachen können.
10. Eine Kombination aus Produkt und Wagen sollte mit Vorsicht bewegt werden. Schnelles Anhalten, übermäßigke Kraftaufwendung und unebene Oberflächen konnen dazu führen, dass die Kombination aus Produkt und Wagen umkippt.
11. Schlitze und Öffnungen im Gehäuse dieren der Belüftung und gewährleisten einen zuverländigen Betrieb des Produkts. Sie schätzen es vor Überhitzung. Diese Öffnungen dürfen nicht blockiert oder abgedeckt werden.
12. Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längerere Zeit nicht benutzen.

Gegenstände in diesen Paket

Bevor Sie das Verpackungsmaterial wegwerfen, überprüfen Sieitte grundlich, ob Sie die folgenden Gegenstände finden, die thisem Paket beiliegen:

• Schallplattenspieler
• Schallplatten-Gleitmatte
• 45 U/min-Adapter
• Lautsprecherkabel
• Netzadapter

Wenden Sie sichitte an den Crosley-Kundendienst, wenn ein Zubehörteil in der Verpackung fehl. Bewahren Sie das Originalverpackungsmaterial fur Umtausch- oder Rückgabezwecke auf.

Spezifikationen

Leistung AC-Netzadapter, DC-Ausgang 12V 1,5A

Leistungsaufnahme 32W

Lautsprecher 4", 4Ω, 15W x 2

Schallplattenspieler-Geschwindigkeit

33^1 / 3 45 /

Ersatznadel Crosley NP15

Hinweis:

• Design und Spezifikationen können ohne vorherige Ankündigung geändert werden.

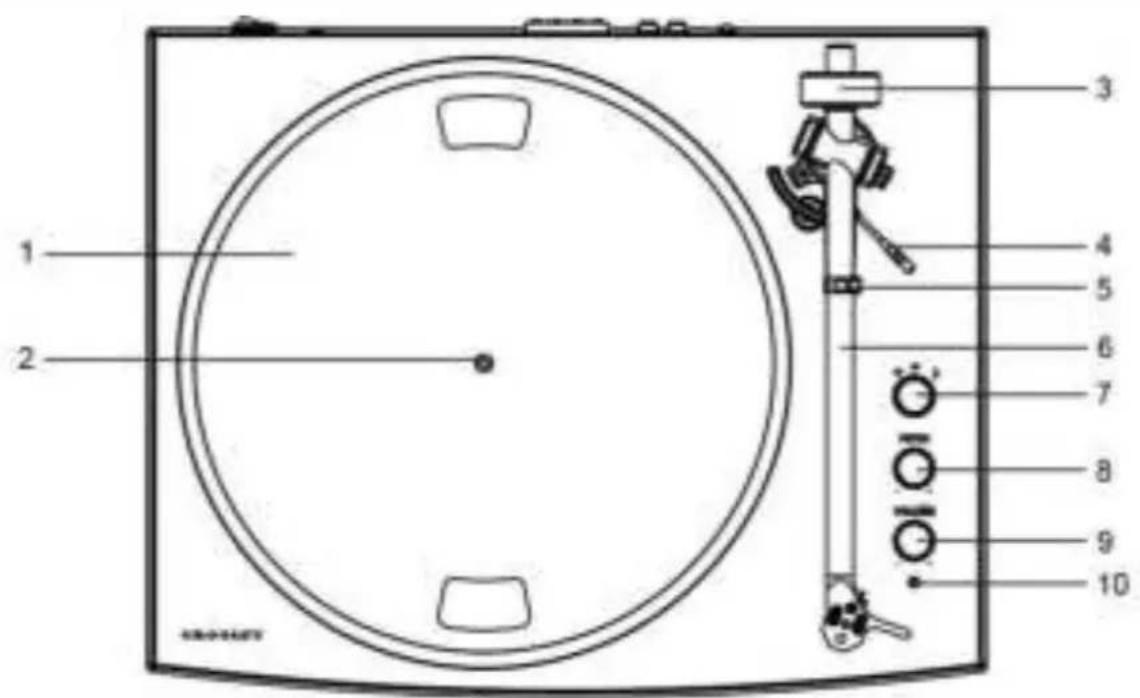

Produktbeschreibung

1. Schallplatten-Plattenteller
2. Schallplattenspindel
3. Tonarm Gegengewicht
4. Tonarmhebel
5. Tonarmauflage
6. Tonarm
7. Funktionsgregler
8. Pitch-Steuerung
9. Lautstärkeregler

10.Betriebsanzeige
11. Erdungsanschluss
12.Cinchbuchsen
13.Schallplatten-/Lineschalter
14.Netzbuchse
15.Lautsprecher-Ausgangsklemmen
16.Netzschalter
17.Lautsprecher-Eingangsklemmen
18. 45 U/min-Adapter

Erstmalige Einrichtung

Wesentliche Einrichtung

1. Stellen Sie das Gerät auf eine ebene, stabile Arbeitsfläche. Der gewählte Standort sollte stabil und frei von Vibrationen sein.
2. Entfernen Sie die Kabelbinder, die den Tonarm halten.
3. Installieren Sie den Plattenteller und den Antriebsriemen ents
4. Legen Sie die Gleitmatte auf den Schallplatten-Plattenteller.
5. Schieber den Sie das Tonarm-Gegengewicht auf die wichtere Welle des Tonarms und schieber den Sie es so nah wie möglich an den Anschlagpunkt. Dadurch wird die Abwärtskraft der Nadel automatisch so eingestellt, dass sie im Bereich der werkseite montierten Nadel liegt (3,5 g - 4 g).
6. Verwenden Sie das Laufsprecherkabel, um die Eingangsklemmen der linken und rechten Laufsprecher entsprechend mit den Ausgangsklemmen des Schallplattenspielers zu verbinden. Stellen Sie safer, dass der linke und der rechte Kanal richtig angeschlossen sind.
7. Schlieben Sie den AC-Netzadapter an die Netzbuchse des Gerats an.

Hinweis: Stecken Sie den AC-Netzadapter nicht in die Steckdose, bevor die gesamte Montage abgeschlossen ist. Vergewissern Sie sich vor dem Einsatzen noch einmal, dass alle Anschlussinstellungen korrekt sind. Schalten Sie stets die Stromversorgung aus, wenn Sie das Gerät anschlieben oder abtrennen.

Plattenteller- und Riemen - Einrichtung

1. Installieren Sie den Antriebsriemen über den Innenring unter dem Plattenteller und stellen Sie safer, dass er während der Einrichtung nicht herunterfällt.
2. Führn Sie den Plattenteller durch die Schallplattenspindel und drehen Sie den Plattenteller, bis Sie die Riemenschibe des Antriebsmotors durch das Fenster in der rechten oberen Ecke sehen.
3. Greifen Sie vorsichtig den Antriebsriemen und legen Sieihn um den Schlitz der

Motorriemenscheibe.

Schallplatten-/Lineschalter

Für mehr Flexibilität beim Gebrauch verfügbar diese Gerät über einen eingebauten Stereo-Phono-Vorverträger. Falls Sie lieber den Phono-Eingang

Ihrer Stereoanlage oder Ihres Standalone-Phono-Vorverstärkers verwenden möchten, stellen Sie den Phono/Line-Schalter in die Position PHONO. Andernfalls stellen Sieihnitte auf die Position LINE und schliebenihn an den AUX-Eingang oder einen anderen Hochpegeleingang Ihrer Stereoanlage an.

Anschluss der Stereoanlage

Cinchbuchsen

Die Cinchbuchsen theses Geräts werden sowohl als Phono-Ausgangsbuchsen als auch als Line-Ausgangsbuchsen verwendet. Diese Einstellung wird durch den Phono/Line-Schalter bestimmt.
- Bei Verwendung als Line-Ausgang geben die Buchsen analogue Line-Pegel-Signale aus und konnen direkt mit einem Paar Aktivlautsprecher oder dem entsprechenden Eingang ihrer Stereoanlage verbunden werden. Wenn sie als Phono-Ausgang verwendet werden, sollen den mit dem Phono-Vorversteller oder dem Phono-Eingang der Stereoanlage verbunden werden.
- Der rote Stecker wird mit dem rechten Kanal und der weißste Stecker mit dem linken Kanal verbunden.

Hinweis:

• Steht der Phono/Line-Schalter in der Position „LINE“ steht, sind aber Cinchbuchsen an den Phono-Eingang der Stereoanlage angeschlossen, kann der Ton aufgrund von Eingangsüberlastung verzerrt sein und ihre Stereoanlage beschädigen.
• Steht der Phono/Line-Schalter in der Position „PHONO" steht, sind aber die Cinchbuchsen mit dem Line-Eingang der Stereoanlage verbunden, ist die Lautstärke aufgrund der fehlenden Signalvorsterkung sehr gering.
• Die Cinchbuchsen sind nicht darauf vorgesehen, direkt an passive/nicht verstärkte Laufsprecher angeschlossen zu werden, und wenn noch, ist die Lautstärke sehr gering.

Federklemmen-Lautsprecheranschlussse

Die Federklemmen-Lautsprecheranschlüsse liefern als Ausgang verstärkte, lautsprechernahe Signale und sollenn mit den passiven Lautsprechem verbunden werden.

Schallplattenbetrieb

1. Drücken Sie den Netzschalter, um das Gerät einzuschalten.

2. Drehen Sie den Funktionsgreiler entweder auf den 33^1/3 oder 45 U/min-Modus, um die Geschwindigkeit des Plattenspielers entsprechend auszuwahlen. Verwenden Sie bei Bedarf den 45 U/min-Adapter.

3. Legen Sie die Schallplatte auf den Plattenteller.

4. Entfernen Sie den Schutz von der Abtastnadel. Hinweis: Um Schaden an der Abtastnadel zu vermeiden, stellen Sie sicher, dass der mitgelieferte Abtastnadelschutz angebracht ist, wenn der Schallplattenspieler bewegt oder gereinigt wird.
5. Heben Sie den Tonarm an und bewegen Sieihn über die Schallplatte, an der die Wiedergabe beginnen soll. Legen Sie den Tonarm vorsichtig

ab und starten Sie die Wiedergabe.

1. Ist die Wiedergabe der Schallplatte beendet, haben Sie den Tonarm vorsichtig an und schibenihn zurück auf die Tonarmauflage. Um die Wiedergabe zu unterbrechen, wiederholen Sie die gleichen Schritte.

Pitch-Steuerung

Die Schallplattengeschwindigkeit kann durch Drehen des Pitch-Reglers um ca. 10% erhöht oder verringgert werden. Um die Geschwindigkeit zu erhöhen, drehen Sie den Pitch-Regler im Uhrzeigersinn. Um die Geschwindigkeit zu verringern, drehen Sie den Drehknopf gegen den Uhrzeigersinn.

Austausch von Nadeln

Entfern der Nadel

1. Halten Sie beiden Seiten der Nadel vorsichtig fest.
2. Ziehen Sie die Nadel vorsichtig nach vorne und entfernen Sie sie.

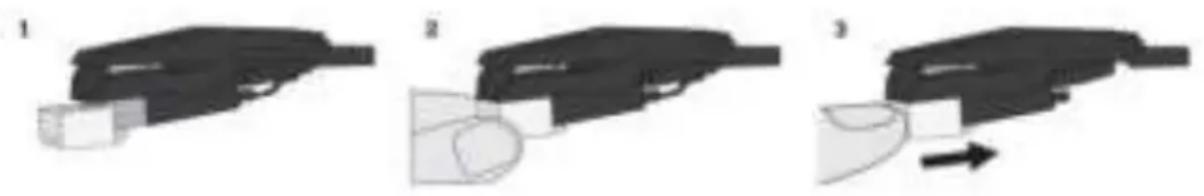

Installieren der Nadel

1. Positionieren Sie die Nadel mit der Spitze nach unten.
2. Richten Sie die Rückseite der Nadel mit dem Tonabnehmer aus.
3. Drucken Sie die Nadel wieder in Position.

Bluetooth-Betrieb

1. Drehen Sie den Funktionsgreler in den Bluetooth-Modus, die Betriebsanzeige beginnnt blau zu blinken.
2. Schalten Sie die Bluetooth-Funktion Ihres Audiogeräts ein,uchen Sie nach „CROSLEY T150" und koppeln Sie es.
3. Sobald Ihr Gerät erfolgreich mit dem Gerät gekoppelt ist, horen Sie einen kurzen Bestätigungston vom Gerät.
4. Streamen Sie Musik von ihrer Gewährt zum anderen Gerät und genießen Sie die Wiedergabe.

Hinweis: Bluetooth-Version - 5.2

Wartung Plattenteller

1. Berühren Sie die Spitze der Abtastnadel nicht mit ihren Fingern. Vermeiden Sie es, mit der Abtastnadel an der Plattentellermatte oder an der Kante einer Schallplatte anzustosten.
2. Reinigen Sie die Abtastnadel halten mit einer weichen Bürste, indem Sie sie nur von hinten nach vorne bewegen.
3. Reinigen Sie die Schallplatten mit einer Schallplattenreinigungsbürste und Schallplattenreinigungslösung, um sie von Staub oder Fett zu befren.
4. Reinigen Sie das Plattenspielergehause mit einem leicht angefeuchteten Mikrofasertuch.

Hinweis: Verwenden Sie keine anderen Reinigungsmittel, die Alkohol, Benzol oder andere scharfe Chemikalien enthalten, die den Lack und die Oberfläche des Plattenspielers beschädigen können.

** Crosley bietet eine Produktlinie mit entsprechlichem Reinigungszubehör an.itte Fragen Sie ihren Fachhändler oder besuchen Sie unsere Webseite www.crosleyradio.com für weitere Informationen zu Reinigungsvprodukten.

Problembehandlung

Kein Strom

• Der Netzadapter ist nicht richtig angeschlossen.
• Keine Leistung an der Steckdose.

Der Strom ist eingeschaltet, aber der Plattenteller dreht sich nicht

• Der Antriebsriemen des Schallplattenspielers ist abgerutscht.
• Der Schallplattenspieler befindet sich im Bluetooth-Modus.

Der Schallplattenspieler dreht sich, aber es gibt keinen Ton, oder der Ton ist nicht laut genug

• Der Abtastnadelschutz ist noch angebracht.

FCC-Erklärung

Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

(1) Das Gerät darf keine schädlichen Störungen hervorrufen und
(2) Das Gerät muss unanfällig gegenüber beliebigen empfangenen Störungen sein, einschließlich solcher Störungen, die einen unerwünschten Betrieb verursichen.

Hinweis: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Die genannten Anforderungen sollen einen angemessenen Schutz gegen gesundheitsgeführende Strahlungen in Wohngebieten sicherstellen. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen der Funkkommunikation verursachen. Es gibt jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn these Gerät den Radio- oder Fernsehempfang stört, was durch Aus- und Einschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder verlegen Sie deren Standort.
• Vergroßern Sie den Abstand zwischen Gerät und Empfänger.
• Schlieben Sie das Gerät an eine Steckdose in einem anderen Stromkreis als dem, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Handler oder einen qualifizierten Radio-/Fernsehtechniker.

Hinweis: Der Lizenzgeber ist nicht verantwortlich für Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Stelle genehmigt wurden. Solche Änderungen können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert.

Das Gerät wurde so bewertet, dass es die allgemeinen Anforderungen an die HF-Belastung erfüllt.

Um die FCC-Richtlinien zur HF-Belastung einzuhalten, muss der Abstand zwischen dem ausstrahlendem Gerät und Ihrrem Körper mindestens 20 cm betragen und durch die Betriebs- und Installationskonfigurationen des Senders und seiner Antenne(n) vollständig unterstützt werden.

VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklart Modern Marketing Concepts Inc. dba Crosby Brands, dass die Funkanlage mit der Richtlinie 2014/53/EU konform ist. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://crosleybrands.com/euDoC

CROSLEY

T150B
