Tipo di prodotto	Giradischi con altoparlanti integrati, Bluetooth e preamplificatore phono
Marca	Crosley
Modello	T150B
Alimentazione	Alimentatore 12 V CC, 1,5 A (fornito)
Consumo elettrico	32 W
Altoparlanti	2 x 4 pollici, 4 Ω, 15 W ciascuno
Velocità di lettura	33 1/3 e 45 giri/minuto
Variatore di velocità	Sì, regolazione ±10%
Bluetooth	Versione 5.2, portata fino a 10 m
Uscite audio	Presa RCA (L/R) con commutatore Phono/Line; terminali per altoparlanti passivi
Ingresso di messa a terra	Sì, morsetto di terra
Tipo di puntina	Puntina intercambiabile (rif. Crosley NP15)
Accessori inclusi	Tappetino antiscivolo, adattatore per 45 giri, cavo per altoparlante, alimentatore
Manutenzione	Pulire lo stilo con una spazzola morbida (dall'avanti all'indietro); pulire i dischi con una soluzione adatta; pulire l'involucro con un panno in microfibra leggermente umido
Sicurezza	Non utilizzare vicino all'acqua, non ostruire le aperture, scollegare durante i temporali o in caso di inutilizzo prolungato
Riparabilità	Puntina sostituibile dall'utente; per qualsiasi altra riparazione, contattare un professionista qualificato
Servizio clienti	1-888-CROSLEY (Stati Uniti), www.crosleyradio.com

Domande frequenti - T150B Crosley

Come installare la cinghia di trascinamento del piatto?

Posizionare la cinghia sull'anello interno sotto il piatto. Inserire il piatto sul perno, quindi ruotarlo per vedere la puleggia del motore. Afferrare la cinghia e posizionarla attorno all'intaglio della puleggia.

Cosa fare se il giradischi non si accende?

Verificare che l'alimentatore sia correttamente collegato al giradischi e a una presa elettrica funzionante. Provare un'altra presa se necessario.

Come accoppiare il telefono in Bluetooth?

Impostare il selettore di funzione su Bluetooth (il led lampeggia in blu). Attivare il Bluetooth del telefono, cercare 'CROSLEY T150' e selezionarlo. Un suono conferma l'accoppiamento.

Perché il piatto non gira mentre l'apparecchio è acceso?

Verificare che il giradischi non sia in modalità Bluetooth (il selettore di funzione deve essere su 33/45). Se la cinghia è scivolata, reinstallarla come indicato nel manuale.

Come regolare il variatore di velocità?

Ruotare la manopola del Pitch Control in senso orario per accelerare (fino a +10%) o antiorario per rallentare (fino a -10%).

Come sostituire la puntina?

Tenere delicatamente i due lati della puntina, tirarla in avanti per rimuoverla. Per installare quella nuova, allineare il retro della puntina con la cartuccia, punta verso il basso, quindi spingerla in posizione.

Che tipo di puntina di ricambio utilizzare?

Utilizzare la puntina di ricambio Crosley NP15, disponibile presso il produttore o rivenditori autorizzati.

Come collegare gli altoparlanti esterni passivi?

Utilizzare il cavo per altoparlante fornito. Collegare i terminali di ingresso degli altoparlanti (L/R) ai terminali di uscita corrispondenti sul retro del giradischi.

Cosa fare se il suono è distorto o molto debole?

Verificare che il commutatore Phono/Line sia in posizione LINE se collegato a un ingresso linea, o PHONO se collegato a un ingresso phono. Assicurarsi che la protezione dello stilo sia rimossa.

Come pulire lo stilo e l'involucro?

Utilizzare una spazzola morbida per lo stilo, spazzolando solo dall'indietro all'avanti. Per l'involucro, utilizzare un panno in microfibra leggermente umido. Evitare prodotti chimici aggressivi.

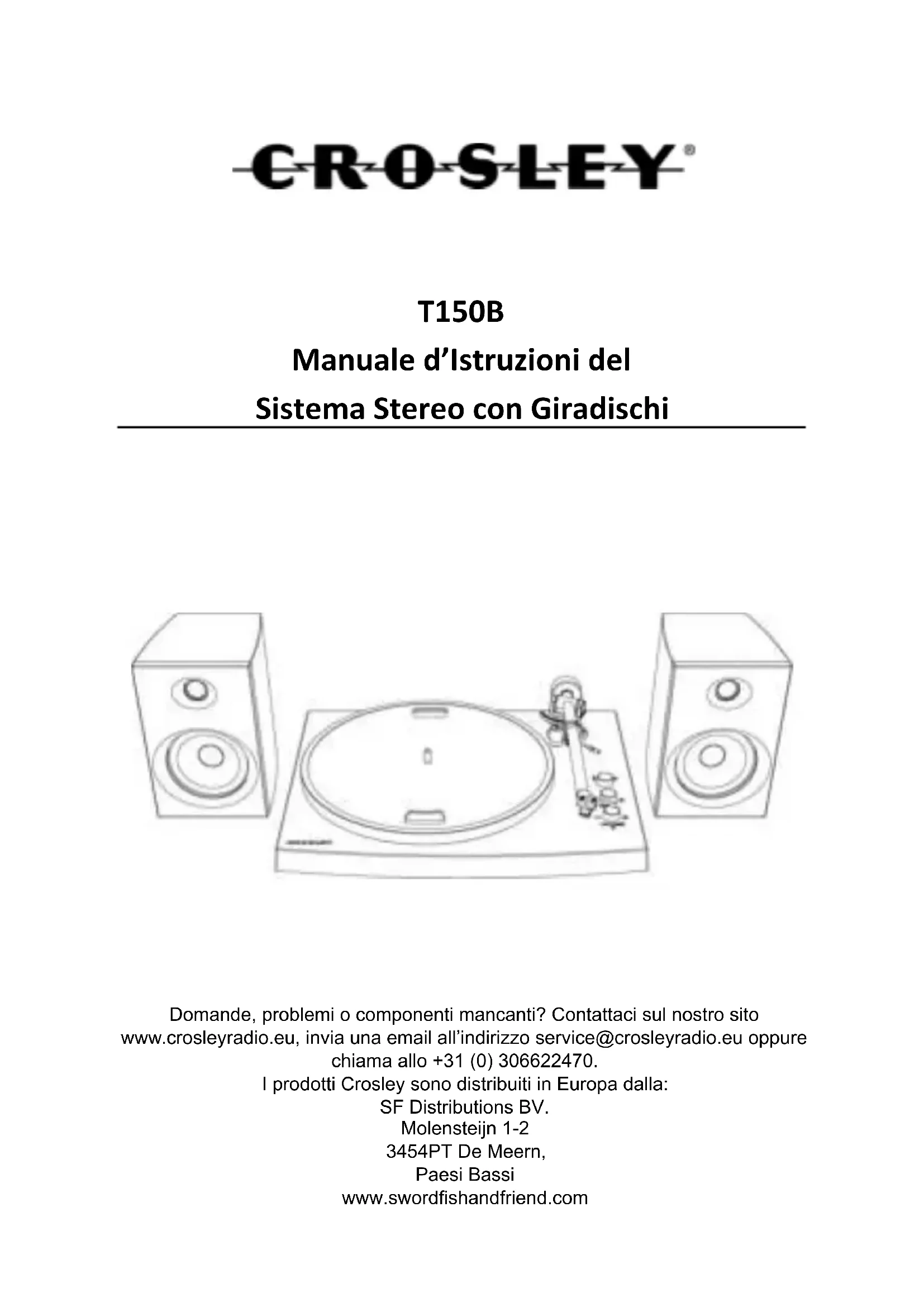

MANUALE UTENTE T150B Crosley

Manuale d'Istruzioni del

Domande, problema o componenti mancanti? Contattaci sul nostro除去 www.crosleyradio.eu, invia una email all'indirizzo [e-mail] oppure chiama allo [phone].

I prodotti Crosley sono distribuiti in Europa alla:

SF Distributions BV.

Molensteijn 1-2

3454PT De Meern,

Paesi Bassi

www.swordfishandfriend.com

Istruzioni di sicurezza

Leggi e comprehendi l'intero manuale prima di utilizzato il prodotto. Conserva queste istruzioni per consultarle in futuro.

1. Non utilizzato quello prodotto vicino all'acqua.
2. Questo prodotto dovrebbe essere alimentato solo dal tipo di fonte di alimentazione indicata sull'etichetta di marcatura o in questo manuale di istruzioni.
3. Non vanificare lo scopo di sicurezza della spina polarizzata. Una spina polarizzata ha due lame, una più larga dell'altra. Questa spina si insertisce nella presa di corrente in un unico modo. Se non è possibile insertire completamente la spina nella presa, provare a invertire la spina. Se la spina non dovesse allafrica insertirsi, contatta il loro elettricista.
4. Proteggi il cavo di alimentazione dall'essere calpestato o schiacciato in particolare in corrispondenza delle spine, delle prese e del punto in cui esce dal prodotto.
5. Non sovraccaricare le prese a muro, le prolonghe o le prese integrali, poiché ciò cui èscomptare un rischio di incendio o di scosse elettriche.
6. Non spingere mai oggetti di qualsiasi tipo all'interno di quello prodottoattraverso le aperture perché potrebbero toccare puniti di tensione pericolosi o mandare in cortocircuito parti provocando un incendio o scosse elettriche. Non versare mai liquidi di nessun tipo sul prodotto.
7. Non tentare di riparare quello prodotto da solo poiché l'apertura o la rimozione dei coperchi cui poè esporre a tensioni pericolose o a altri rischi. Rivolgiti al personale qualificato per la manutenzione.
8. Cambiamenti o modifiche a但这a unità non espressamente approvati dal soggetti responsablee della conformità potrebbero annullare la capacité dell'utente di utilizzato il dispositivo.
9. Non utilizzato accessori non raccomandati dal produttore del prodotto in quanto possono provocare pericoli.
10. Prodotto e carrello dovrebbero essere spostati insieme con cura. Arresti bruschi, applicare una forza eccessiva e superfici irregulari potrebbero far cadere il prodotto dal carrello.
11. Le fessure e le aperture nell'armadio sono fornite per la ventilazione e per assicurare un funzionamento affidabile del prodotto, nonché per proteggerlo dal surriscaldamento. Non ostruire o coprirqueQueste aperture.
12. Scollegare il prodotto durante i temporali o quando non viene utilizzato per lunghi periodi di tempo.

Componenti presenti nella confezione

Prima di buttare via qualsiasi materiale d'imballaggio, controlling bene e verifica di aver trovato i seguenti componenti nella confezione:

Giradischi
- Tappetino antiscivolo per giradischi
- Adattatore 45 GIRI/MIN
- Cavo per altoparlanti
- Alimentatore di Corrente

Qualora vi siano accessori mancanti nella confezione invitiamo a contattare l'Assistenza Clienti della Crosley. Conserva i materiali di imballaggio originali per lo scambio o la restituzione.

Specifiche tecniche

Alimentazione	Adattatore di corrente CA, uscita CC 12V 1.5A
Consumo di corrente	32W
Altoparlante	4", 4Ω, 15W x 2
Velocità del giradischi	331/3, 45, 78 GIRI/MIN
Puntina sostitutiva	Crosley NP15

Nota:

• Il design e le specifiche sono soggetti a cambiamenti alla preavviso.

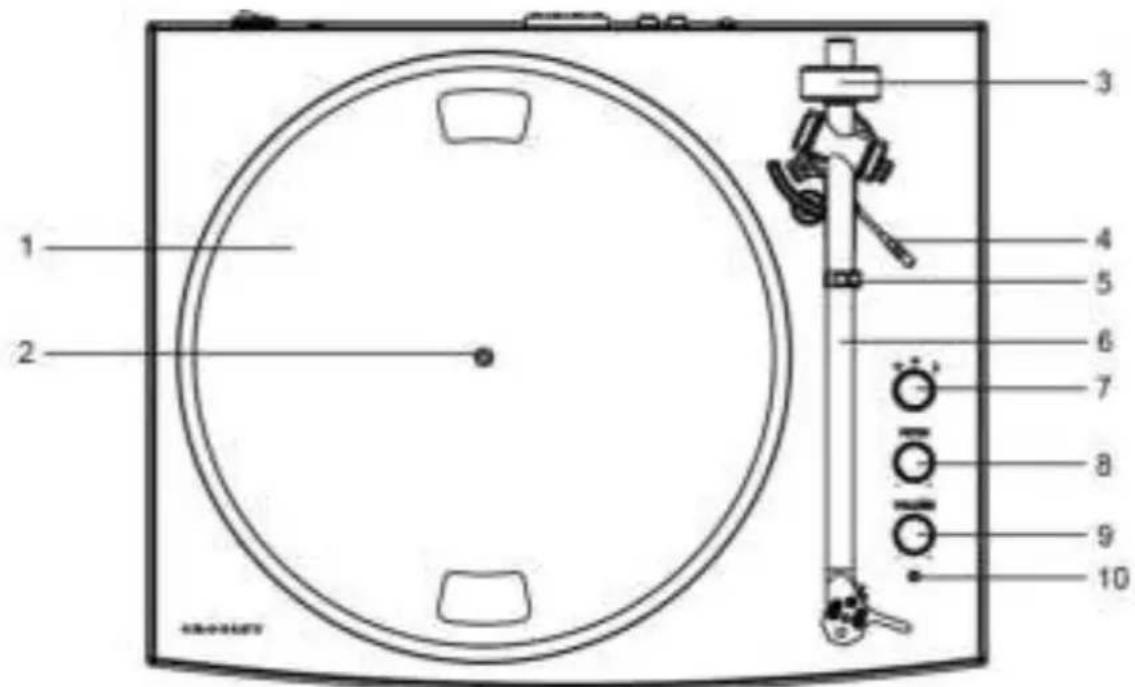

Descrizione del Prodotto

1. Piatto del giradischi
2. Perno del giradischi
3. Contrappeso del braccio
4. Levetta alzabraccio
5. Posizione di Riposo del braccio
6. Braccio
7. Selettore di Funzione
8. Controllo del beccheggio
9. Manopola del volume

10.Spia di Alimentazione
11. Connettore di terra
12.Cavi RCA
13.Interruttore Phono/Line
14.Cavo di alimentazione
15.Terminali di uscita degli altoparlanti
16.Interruttore di corrente
17.Terminali di input degli altoparlanti
18. Adattatore 45 GIRI/MIN

Configurazione iniziale

Configurazione essenziale

1. Posizione l'unità su una superficie pianà e livellata. La posizione scelta dovrebbe essere stabile e priva di vibrazioni.
2. Rimuovi la fascetta presente sul braccio.
3. Installa il piatto del giradischi e la cinghia di trasmissione
4. Metti il tappetino di scorrimento sopra al pietto del giradischi.
5. Fai scorrere il contrappeso del braccio sul perno posteriori, poi spingilo il più vicino possibile al punto di arresto. In quello modo sare impostata in automatico la deportanza della puntina all'interno dell'intervallo di fabbrica (3,5 g-4 g).
6. Usa i cavi degli altoparlanti per collegare i relativi terminali di input dell'altoparlante sinistro e di quello destro ai terminali di output del giradischi. Verificare che i canali sinistro e destro siano stati collegati in modo corretto.
7. Collega I'adattatore AC al cavo di alimentazione del dispositivo.

Note: Non collegare l'adattatore di alimentazione AC alla presa di corrente prima di aver completato il montaggio. Prima di accendere, verifica più che tutte le impostazioni di connessione siano corrette. Spegni sempre l'alimentazione quando colleghi o scolleghi.

Impostazione del piatto del giradischi e della cinghia

1. Installa la cinghia di trasmissione sull'anello più interno sotto il piatto del giradischi, poi verifica che non si sganci durante le fas di impostazione.
2. Posizione il piattotramite il perno del giradischi,quindi ruota il piatto fino a videere la puleggia del motore di azionamentoattraverso la finestra nell'angolo in alto a destra.
3. Preendi con delicatezza la cinghia di trasmissione e mettila interno all'alloggiamento della puleggia del motore.

Interruttore Phono/Line

Per una magiore flessibilità nell'utilizzo, questa unità ha un preamplificatore stereo phono incorp.orato. Se preferisci usare l'input phono del tuo impianto stereo o il tuo preamplificatore autonomo, alla sposta l'interruttore Phono/Line sulla posizione PHONO.

In caso contrario, mettilo sulla posizione LINE, poi effettua il collegamento all's input AUX oagli altri input di alto livello del loro impianto stereo.

Collegamento dell'impiano stereo

Cavi RCA

• I cavi RCA di questa unità sono condivisi sia come cavi di uscita Phono che come cavi di uscita Line. Sono comandati dall'interruttore Phono/Line.
• Quando vengono utilizzati come uscita Line, i cavi emettono segnali analogici a livello di linea e possono essere collegati direttamente a una coppia di altoparlanti attivi o all'ingresso del loro impianto stereo. Quando vengono utilizzati come uscita Phono, dovrebbero essere collegati al preamplificatore Phono o all'ingresso Phono delsystema stereo.

• Il cavo rosso si collega al canale destro, quello bianco al canale sinistro.
  Nota:

• Se l'interruttore Phono/Line è impostato sulla posizione LINE ma i cavi RCA sono collegati all'ingresso Phono dell'impianto stereo, il suono potrebbe essere distorto per il sovraccarico d'ingresso e ciò potrebbe danneggiare l'impianto stereo stesso.

• Se l'interruttore Phono/Line è impostato sulla posizione PHONO ma il cavo RCA è collegato all'input line dell'impiano stereo, il volume sare molto basso a causa della mancanza di preamplificazione del segnale.
• Il cavo RCA non è stato progettato per essere collegato direttamente agli altoparlanti passivi/non alimentati; quando, in quello caso, il volume sare molto basso

Morsetti a molla per altoparlanti

I morsetti a molla per gli altoparlanti garantiscono un segnale amplificato a livello di altoparlante come uscita e dovrebbero essere collegati although con gli altoparlanti passivi.

Funzionamento del giradischi

1. Premi l'Interruttore di Alimentazione per far arrivare corrente al dispositivo.
2. Ruota il Selettore di Funzione in modalità 33 ^1/3 o 45 GIRI/MIN per selezionare la velocità del giradischi come desiderato. Usa l'Adattatore 45 GIRI/MIN, se necessario.
3. Metti il disco sul giradischi.
4. Rimuovi la protezione della puntina dal gruppo della puntina.

Nota: Per evitare di danneggiare la punitina, verifica che la protezione inclua della punitina sia in posizione agli volta che il giradischi viene spostato o pulito.

1. Solleva il Braccio e spostalo sul disco nel punto in cui desideri avviare la riproduzione. Appoggia delicatamente il Braccio, poi avvia la riproduzione.
2. Quando la riproduzione del disco arrivava alla fine, solleva delicatamente il Braccio, poi spostalo fino al suo Supporto. Per sospendere la riproduzione, ripeti gli stessi step.

Controllo del beccheggio

Sarà possibile aumento o ridurre la velocità del giradischi indicativamente del 10% ruotando la Manopola di Controllo del Beccheggio. Per aumento la velocità, ruotare la Manopola di Controllo del Beccheggio in senso orario. Per ridurre la velocità, ruotare la Manopola di Controllo del Beccheggio in senso anti-orario.

Sostituzione della puntina

Rimozione della puntina

1. Tieni delicatamente entrambi i lati della puntina.
2. Tira delicatamente la puntina in avanti, poi rimuovila.

Installazione della puntina

Funzionamento Bluetooth

1. Ruota il Selettore di Funzione sono a portarlo in modalità Bluetooth, la Spia di Alimentazione inizIERÀ a lampeggiare in blu.
2. Attiva la funzionalità Bluetooth del dispositivo audio, perché "Crosley T150" ed esegui l'abbinamento.
3. Dopo aver abbinato correttamente il disposativo all'unità, si sentirà un breve suono di conferma da parte dell'unità stessa.
4. Riproduci e trasmetti musica in streaming dalwhose appearecchio al dispositivo.
   Note: Versione Bluetooth - 5.2

Manutenzione del giradischi

1. Non toccare la punta della puntina con le dita. Evita di far urtare la puntina sul tappetino del giradischi o sul bordo di un disco.
2. Pulisci frequentlymente la punina con una spazzola morbida con un movimento solo da detro verso avanti.
3. Pulisci i dischi per eliminare la polvere o il grasso con una spazzola e una soluzione per la pulizia dei dischi.
4. Pulisci il mobile del giradischi con un panno in microfiba leggermente inumidito.

Note: Non utilizzato detergenti che contengano alcol, benzene o altri prodotti chimici aggressivi che potrebbero danneggiare la vernice e la finitura del giradischi.

*Crosley offre una linea di prodotti con diversi accessori per la pulizia. Rivolgiti al tuo rivenditore di fiducia o visita il nostro sito www.crosleyradio.eu per ulteriori informazioni sui prodotti per la pulizia.

Risoluzione dei problemi

Alimentazione assente

L'adattatore di alimentazione non è collegato correttamente.
- Non c'è corrente alla presa di corrente.

L'alimentazione funziona, ma il pietto non si accende

• La cinghia di trasmissione del giradischi è scivolata fine a togliersi del tutto.
• Il giradisch è in modalità Bluetooth.

Il giradischi gira, ma non c'è suono, o il suono non è abbastanza forte

• La protezione della puntina è alcora al propriozzo.

Dichiarazioni FCC

Questo dispositivo è conforme alla Sezione 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

(1) Questo dispositivo non può provocare interferenze dannone; e
(2) Questo dispositivo deve accettare qualsiasi interferenza nociva, comprese quale che possono causare funzionamenti indesiderati.

Note: Questo dispositivo è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe B, conforme alla Sezione 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro le interferenze dannose in un'installazione di tipo residenziale. Il dispositivo genera, usa e può emanare energia per frequence radio e, se non viene installato correttamente e utilizzato in conformità alle istruzioni, potrebbe provocare interferenze dannose alle comunicazioni radio. Non viene tuttavia fornita alcuna garanzia in merito al fatto che l'interferenza non si verifichi in presenza di una particolare configurazione. SeQuesto dispositivo causa interferenze dannose alla ricezione radiofonica o teilevisiva, che possono essere determinate accendendo e spegnendo l'apparecchio, l'utente è invitato a cercare di correggere l'interferenza adottando una delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente;
  -Aumentare la distanza tra il dispositivo e il ricevitore;
• Collegare il disposativo a una presa su un circuito diverso rispetto a quello a cui è collegato il ricevitatore.
• Contattare il rivenditore o un tecnico radio/TV esperto per ricevere assistenza.

Note: Il Concessionario non è responsabile per gli eventuali carbamenti o modifiche non espressamente approvati dal soggetto responsabile della compliance. Le modifiche in questione potrebbero vanificare le possibilità da parte dell'utente di utilizzato il dispositorio. Il dispositorio è stato valutato per soddisfare i requisiti generali di esposizione alle RF. Per mantenere la conformità con le linee guida di esposizione a RF di FCC, la distance tra il dispositorio emittente e il corpo deve essere di almeno 20 cm e pienamente conforme rispetto alle configurazioni di funzionamento e installmente del trasmettitore e delle sue antenne.

DICHIARAZIONE SEMPLIFICATA DI CONFORMITA UE

Con la presente la Modern Marketing Concepts Inc. dba Crosby Brands dichiara che但这a tipologia di dispositivo è conforme alla Direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità UE è reperibile su Internet al seguente indirizzo: http://crosleybrands.com/euDoC
