C62B - Giradischi Crosley - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Giradischi
Marca	Crosley
Modello	C62B
Dimensioni (L x A x P)	16,46 x 4,92 x 14,13 pollici (coperchio aperto: 16,46 x 15,35 x 14,13 pollici)
Alimentazione	Adattatore CA 15 V, 2,4 A
Consumo elettrico	45 W
Velocità di lettura	33 1/3 e 45 giri/min
Variazione di velocità	± 1,5%
Wow e flutter	< 0,15%
Rapporto segnale/rumore	72 dB
Altoparlanti	2 x 8 pollici, 30 W ciascuno
Connettività wireless	Bluetooth 5.0
Uscite audio	Prese RCA (Phono/Line), morsetti per altoparlanti a molla
Forza di lettura consigliata	3,5 ± 0,5 g
Contrappeso	Sì, regolabile con bilancia a quadrante
Funzione antiscivolo	Sì, regolabile
Arresto automatico	Sì (commutabile)
Cartuccia sostituibile	Sì
Manutenzione	Pulizia dello stilo con spazzola morbida, dischi con soluzione adatta, custodia con panno in microfibra
Sicurezza	Spina polarizzata, non aprire, scollegare durante i temporali
Pezzi di ricambio disponibili	Cartuccia, puntina, cinghia di trasmissione

Domande frequenti - C62B Crosley

Come regolare la forza di appoggio dello stilo sul Crosley C62B?

Per regolare la forza di appoggio, bilanciare prima il braccio di lettura ruotando il contrappeso finché il braccio non è orizzontale. Quindi, ruotare la bilancia a quadrante della forza di portanza negativa per allineare lo '0'. Infine, ruotare l'insieme contrappeso + quadrante in senso antiorario fino al valore raccomandato (3,5 g per la cartuccia originale). Ogni graduazione corrisponde a 0,05 g.

Come connettere il Crosley C62B in Bluetooth?

Impostare il pulsante di funzione sulla modalità Bluetooth; l'unità emetterà un suono. Attivare il Bluetooth del proprio dispositivo e cercare 'Crosley C62B'. Selezionarlo per associarlo. Una volta connesso, si sentirà un breve suono di conferma.

Perché il piatto del mio Crosley C62B non gira?

Verificare che la cinghia di trasmissione sia installata correttamente attorno al piccolo piatto e alla puleggia del motore. Se è scivolata, riposizionarla con l'attrezzo fornito. Assicurarsi anche che l'adattatore di alimentazione sia collegato e che l'apparecchio sia acceso.

Come sostituire la puntina del Crosley C62B?

Per rimuovere la puntina, tirare delicatamente verso il basso il bordo anteriore, poi in avanti e fuori. Per installare quella nuova, allineare la parte posteriore con la cartuccia, inserire la parte anteriore con un angolo discendente e spingere verso l'alto fino a sentire un clic.

Cosa fare se il suono è distorto o non c'è suono?

Verificare che il protettore dello stilo sia rimosso, che il braccio di lettura sia abbassato usando la leva e che il volume sia sufficiente. Se si utilizzano le uscite RCA, assicurarsi che l'interruttore Phono/Line sia nella posizione corretta secondo il proprio amplificatore.

Come pulire lo stilo del Crosley C62B?

Utilizzare una spazzola morbida speciale per stilo effettuando un movimento avanti e indietro solo. Non toccare mai l'estremità dello stilo con le dita. Evitare di urtare lo stilo contro il tappetino o il disco.

Posso collegare il Crosley C62B direttamente a diffusori passivi?

Sì, utilizzare i morsetti per altoparlanti a molla situati sul retro. Essi erogano un segnale amplificato adatto a diffusori passivi. Non collegare le prese RCA direttamente a diffusori passivi, perché il volume sarebbe molto basso.

Come regolare la funzione antiscivolo sul Crosley C62B?

Regolare il selettore antiscivolo sullo stesso valore della forza di appoggio indicata dalla bilancia a quadrante. Ad esempio, se la forza è a 3,5 g, posizionare il selettore antiscivolo su 3,5. Ciò compensa la forza centripeta che tira il braccio verso il centro del disco.

Il piatto continua a girare dopo la fine del disco, come regolare l'arresto automatico?

Verificare il selettore di arresto automatico sul retro. Se è su ON, il piatto dovrebbe fermarsi automaticamente. Se il disco si ferma troppo presto, portare il selettore su OFF. Se il piatto non si ferma affatto, verificare che l'interruttore sia in posizione ON.

Che tipo di adattatore di alimentazione devo usare per il Crosley C62B?

Utilizzare esclusivamente l'adattatore fornito con l'apparecchio: uscita 15 V, 2,4 A. Non utilizzare un altro adattatore, poiché potrebbe danneggiare l'apparecchio. Collegarlo alla presa di alimentazione situata sul retro.

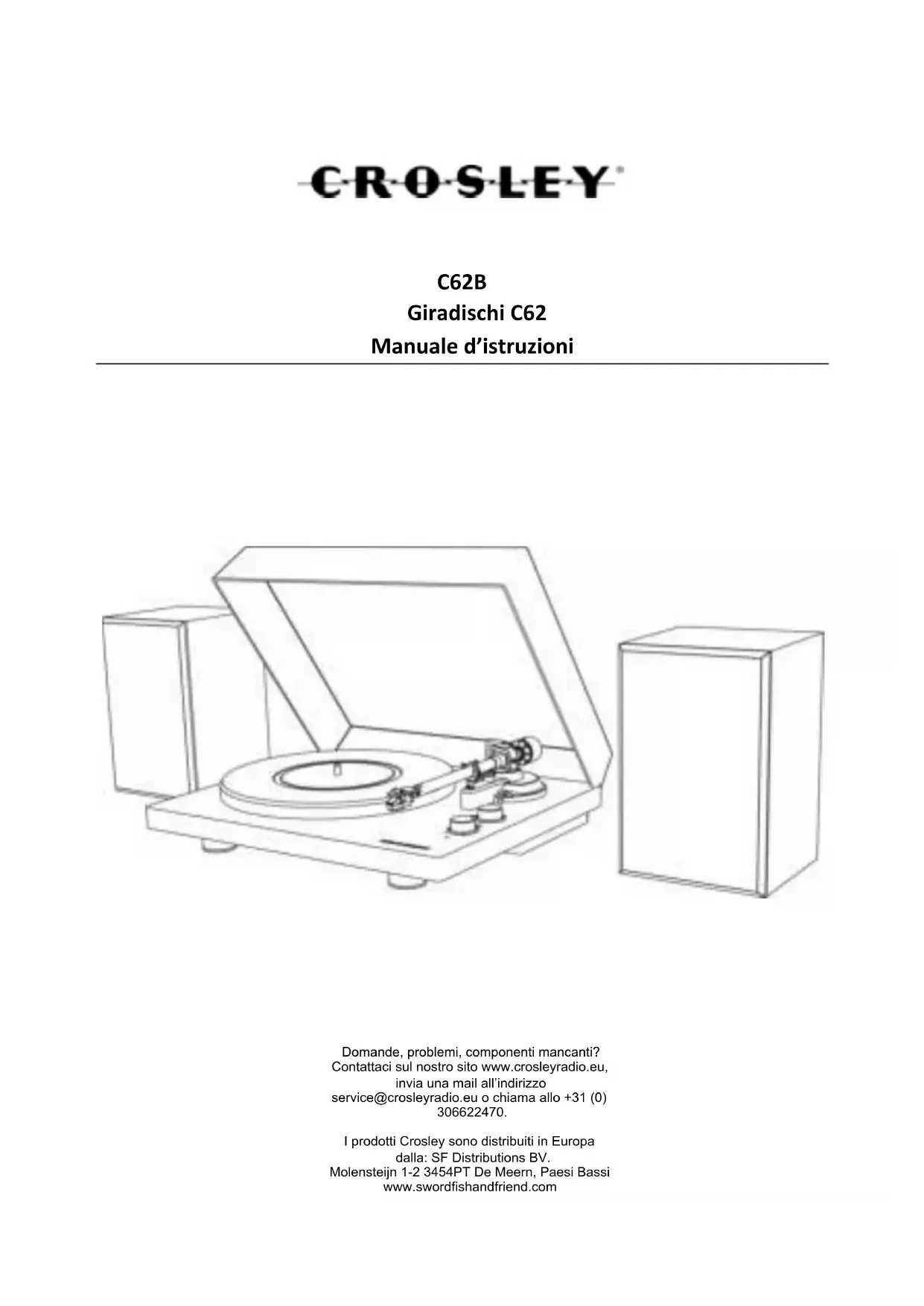

MANUALE UTENTE C62B Crosley

Manuale d'istruzioni

Domande, problemi, componenti mancanti?

Contattaci sul sostro site www.crosleyradio.eu,

invia una mail all'indirizzo

[e-mail] o chiama algo +31 (0)

306622470.

I prodotti Crosley sono distribuiti in Europa

dalla: SF Distributions BV.

Molenstein 1-2 3454PT De Meern, Paesi Bassi

www.swordfishandfriend.com

Istruzioni di sicurezza

Leggi e comprendi l'intero manuale prima di utilizzato il prodotto. Conserva le istruzioni per consultrale in futuro.

1. Nonutilizzarequesto prodotto vicino all'acqua.
2. Questo prodotto dovrebbe essere alimentato solo dal tipo di fonte di alimentazione indicata sull'etichetta di marcatura o in quello manuale di istruzioni.
3. Non vanificare lo scopo di sicurezza della spina polarizzata. Una spina polarizzata ha due lame, una più larga dell'altra. La spina si insertisce nella presa di corrente in un unico modo. Se non è possible insertire completamente la spina nella presa, provare a invertire la spina. Se la spina non dovesse ancora insertirs, contatta il loro elettricista.
4. Proteggil cavo di alimentazione affinché non sia calpestato neshiacciato, in particolare in corrispondenza delle spine, delle prese e del punto in cui il cavo di alimentazione esce dal prodotto.
5. Non sovraccaricare le prese a muro, le prolonghe o le prese integrali poiché ciò può comportare un rischio di incendio o di scosse elettriche.
6. Non spingere mai oggetti di qualsiasi tipo all'internalo del prodotto atraverso le aperture perché potrebbero toccare puniti di tensione pericolosi o mandare in cortocircuito parti del dispositivo provocando un incendio o scosse elettriche. Non versare mai liquidi di nessun tipo sul prodotto.
7. Non tentare di riparare il prodotto da solo poiche l'apertura o la rimozione dei coperchi cui esporre a tensioni pericolose o a altri rischi. Rivolgiti sempre a personale qualificato per la manutenzione.
8. Cambiamenti o modifiche a questa unità non espressamente approvati dal soggetto responsablee della conformità del prodotto potrebbero limitare o annullare la possibilità da parte dell'utente di utilizzato il dispositivo.
9. Non utilizzare accessori non raccomandati dal produttore del prodotto in quanto possono essere pericolosi.
10. Prodotto e carrello dovrebbero essere spostati insieme con cura. Arresti rapidi, una spinta eccessiva e superfici irregulari potrebbero far cadere il prodotto dal carrello.
11. Le fessure e le aperture del mobiletto servono per garantire la ventilazione e assicurare un funzionamento affidabile del prodotto, nonché per proteggerlo dal surriscaldamento. Non ostruirle e non coprirle.
12. Scollega il prodotto alla presa di corrente durante i temporali o se non viene utilizzato per un lungo periodo di tempo.

Articoli presenti nella confezione

Prima di buttare via il materiale d'imballaggio, controlling bene e verifica di aver trovato nella confezione i seguenti componenti:

Giradischi
Coperchio del giradischi
Tappetino antiscivolo autocentrante
Piatto autocentrante
- Adattatore 45 GIRI/MIN
- Contrappeso del braccio
Cinghia di trasmissione
Dispositivo per l'allineamento delle cartucce
- Adattatore dell'alimentazione
- Altoparlanti
Cavo dell'altoparlante x 2

Qualora vi siano accessori mancanti nella confezione invitiamo a contattare l'Assistenza Clienti della Crosley.

Conserva i materiali di imballaggio originali per la sostituzione o la restituzione del prodotto.

Specifiche tecniche

Crosley C62B

Alimentazione Adattatore di corrente CA, uscita CC 15V 2.4A

Consumo energetico 45W

Altoparlante 8Ω 30W x 2

Velocità del giradischi 33 ^1/3 , 45 GIRI/MIN

Varianza della velocità +1.5%

Intervallo di riduzione

Lunghezza effettiva del braccio 8.74" (222 mm)

Sporgenza 0,75"

Dimensioni del prodotto (L× A× P) 16,46" x 4,92" x 14,13", con il coperchio aperto 16,46" x 15,35" x 14,13"

Peso 19,84 libbre

Puntina: NP-5Crosley

Risposta in frequenza 20Hz - 20kHz

Bilancimiento dei canali < 2,5 dB

Separazione dei canali >18 dB

Tensione di uscita 2.5mV

Resistenza di carico consigliata 47k

Collegamento amplificatore MM -ingresso

Pressione di tracciamento consigliata 3,5± 0,5g

Peso 0,18ozz

Nota:

Il design e le specifiche sono soggetti a cambiamenti alla preavviso.

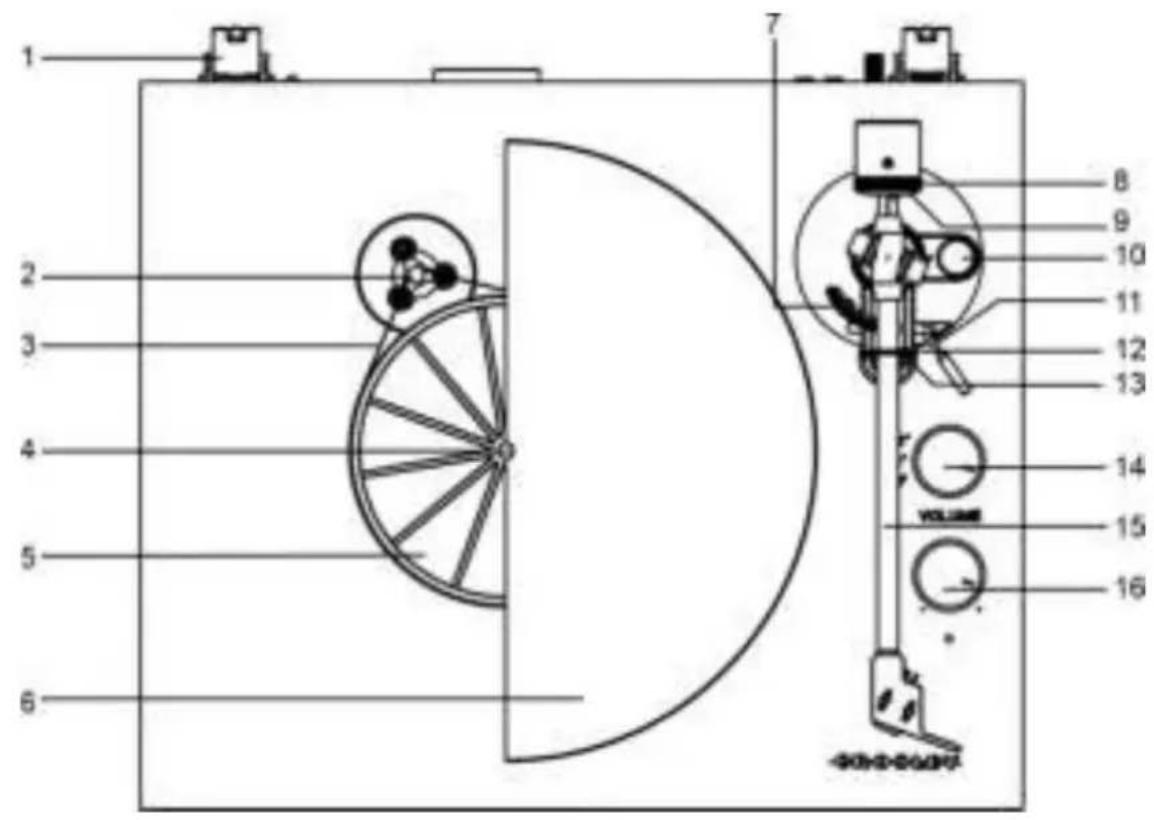

Descrizione del Prodotto

1. Cerniera
2. Puleggia di trasmissione
3. Cinghia di trasmissione
4. Perno del giradischi
5. Fulcro del giradisch
6. Piatto del giradischi
7. Sollevamento braccio
8. Contrappeso del braccio
9. Quadrante della scala del carico
10. Quadrante regolazione anti scivolo
11. Levetta alzabraccio

12. Clip di tenuta del braccio

13. Punto di appoggio del braccio

14. Selettore delle funzioni
15. Braccio
16. Manopola del volume
17. Altoparlanti

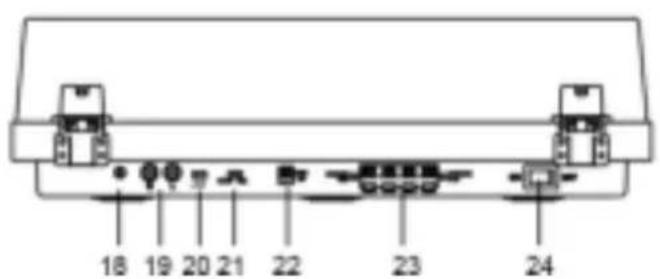

18. Connettore di terra
19. Cavo RCA
20. Interruttore di arresto automatico
21. Interruftore Phono/Line
22. Cavo di alimentazione
23. Terminali di uscita degli altoparlanti
24. Interruttore di corrente

Impostazione iniziale

Impostazioni essenziale

1. Posizione l'unità su una superficie piana e livellata. La posizione scelta dovrebbe essere stabile e priva di vibrazioni.
2. Installa il coperchio del giradischi sulle cerniere.
3. Rimuovi la fascetta presente sul braccio.
4. Rimuovi tutto il materiale di imballaggio da quello il MOZZ del giradischi.
5. Inserisci il piatto del giradischi, poi la cinghia di trasmissione.
6. Fai scorrere il contrappeso del braccio sul braccio stesso con i numero rivolti verso la parte anteriore del giradischi, poi ruotalo leggermente sull'albero posteriore.
7. Regola il contrappeso per impostare la giusta pressione della puntina.
8. Posizione il tappetino di scorrimento sopra al pietto del giradischi.
9. Collega I'adattatore AC al cavodi alimentazione del dispositivo.

Note: Non collegare l'adattatore di alimentazione AC alla presa di corrente prima di aver completato il montaggio. Prima di accendere, verifica ancora che tutte le impostazioni di connessione siano corrette. Spgni sempre l'alimentazione quando colleghi o scolleghi il prodotto.

Impostazione del piatto del giradisch e della cinghia

1. Posizione la cinghia di trasmissione intorno al mozzo del giradischi e poi usa lo strumento per il montaggio della cinghia di trasmissione in dotazione nella confezione per tirarla e adattarla alla fessura della puleggia del motore.
2. Posizione il piatto del giradischi utilizzando il perno del giradischi.

Regolazione del contrappeso del braccio per la pressione della puntina

1. Rimuovi la protezione della punta alla cartuccia ed evita di toccare la punta della punta durante la regolazione.
2. Rilascia la clip di bloccaggio del braccio, tieni delicatamente il braccio e allontanalo dal supporto. A quello punto il braccio non è più bilanziato e può oscillare liberamente.
3. Solleva il braccio alla sua posizione e tienilo sospeso con delicatezza. Il braccio del tono ora sare privo di bilanciamento.

4. Ruota con attenzione il contrappeso verso la parte anteriore del giradischi fino a quando il braccio non è bilanziato orizzontalmente e può librarsi liberamente proprio sopra il pietto perché che la punita tocchi la superficie.

5. Riporta il braccio sul suo supporto e blocca la clip di bloccaggio.

6. Tenendo il contrappeso fermo alla applicare alcuna rotazione, ruota attentamente solo la manopola della scal del carico d'appoggio fino a quando lo "0" sulla scala non si allinea con la linea centrale marcata lungo la parte superiore del braccio.

7. Ruota il contrappeso incluso il quadrante della scala del carico d'appoggio in senso antiorario (visto alla parte anteriore del giradischi) per regolare la pressione secondo le raccomandazioni del produttore della punita. Note:

8. Ogni segno sulla Scala rappresenta 0,05g (grammi).

9. La pressione consigliata per la cartuccia installata in fabbrica è di 3,5g.

10. Un giro completo del contrappeso darà una pressione parl a 2,0g. Per raggiungere una pressione dello stilo superiore a 2,0g, continuare a ruotare in avanti il contrappeso.

Collegamento dell'impiano stereo

Cavi RCA

• I cavi RCA di但这a unità sono condivisi sua come cavi di uscita Phono che come cavi di uscita Line. Sono azionati dall'interruttore Phono/Line.
• Quando vengono utilizzati come uscita Line, i cavi emettono segnali analogici a livello di linea e sono dell'essere collegati direttamente a una coppi di altoparlanti attivi o all'ingresso del loro impianto stereo. Quando vengono utilizzati come uscita Phono, dovrebbero essere collegati al preamplificatore Phono o all'ingresso Phono delsystema stereo.

• La spina rossa si collega al canale destro, quella bianca al sinistro.
  Note:

• Se I'interttore Phono/Line è impostato sulla posizione LINE ma i cavi RCA sono collegati all'ingresso Phono dell'impianto stereo, il suono potrebbe essere distorto per il sovraccarico d'ingresso e cià potrebbe danneggiare l'impianto stereo.

• Se l'interruttore Phono/Line è inceve impostato sulla posizione PHONO ma il cavo RCA è collegato all'ingresso di linea dell'impianto stereo, il volume sare molto basso per la mancanza di preamplificazione del segnale.
• Il cavo RCA non è stato progettato per essere collegato direttamenteagli altoparlanti passivi/non alimentati; quando, in quello:, il volume sare molto basso

Morsetti a molla per altoparlanti

I morsetti a molla per gli altoparlanti garantiscono un segnale amplificato a livello di altoparlante come uscita e dovrebbero essere collegati anc cheagli altoparlanti passivi.

Funzionamento del Bluetooth

1. Ruota il Selettore di funzione fino alla posizione modalità Bluetooth , sentirai un suono di attivazione.
2. Attiva la funzionalità Bluetooth del dispositivo audio, perché "Crosley C62B" ed esegui l'abbinamento.
3. Dopo aver abbinato correttamente il disposito all'unità, si sentirà un breve suono di conferma da parte dell'unità stessa.
4. Riproduci e trasmetti musica in streaming dal其所 dispositivo all'unità.

Note: versione Bluetooth - 5.0

Funzionamento del giradisch

1. Premi l'Interruttore di alimentazione per far arrivare la corrente al dispositivo.
2. Imposta il Selettore di funzione come occorre.
3. Metti il disco sul giradischi. Usa l'Adattatore 45 GIRI/MIN, se necessario.
4. Rimuovi la protezione della puntina dal gruppo della puntina.

Note: Per evitare di danneggiare la puntina, assicurati che la protezione inclua della puntina sua in posizione, agli volta che il giradisci viene spostato o pulito.

1. Rilascia la Clip di bloccaggio del braccio.

Nota: quando il giradischi non è in uso, ricordati di bloccare la clip di bloccaggio.

1. Usare la Levetta alzabraccio per sollevare il braccio.

2. Sosta in modo delicato il braccio sul disco nel punto in cui desideri avviare la riproduzione. Regola la Levetta alzabraccio fino a riportarla nella posizione in basso: il braccio scenderà lentamente sul disco per avviare la riproduzione.

3. Al termine della riproduzione del disco, usa di nuovo la Levetta alzabraccio per alzare il braccio e riportarlo nella Posizione di riposo. Cascia andare la leva affinché il braccio si posizioni sul proprio appoggio. Per sospendere la riproduzione, ripeti gli stessi step visti finora.
4. Blocca la Clip di bloccaggio del braccio per fissarlo saldamente.

Regolazione anti scivolamento

1. Una piccola forza "anti scivolamento" versus l'esterno cui essere applicata al braccio per contrastare la forza di "scivolamento" che attrae il braccio versus il centro del disco.
2. Per ottenere le migliorie prestazioni a fronte di un normale utilizzo del giradischi, consiglio di impostare il selettore di funzione anti scivolamento sul valore indicato sul quadrante della Scala della forza d'appoggio.

Arresto automatico del piatto del giradischi

Se l'Interruttore di arresto automatico è impostato su ON, il pietto smetterà di girare in automatico quando il disco è stato riproduotto fino alla fine. In rare occasioni, se il giradisch smette di suonare prima della fine del disco, imposta l'interruttore sulla posizione OFF, e il giradisch dovrebbe superare in autonomia il problema.

Sostituzione della cartuccia

1. Prima della sostituzione, rimetti la protezione sulla puntina per evitare di provocare danni durante la sostituzione.
2. Rimuovi con attenzione i cavi alla cartuccia originale.
3. Allenta le due viti sul portatestina che fissano la cartuccia e poi rimuovi la cartuccia originale.
4. Monta la nuova testina sul portatestina e stringila delicatamente. Non è ora che devi stringere completamente le viti.
5. Collega i cavi ai terminali della nuova cartuccia. I codici colore dei cavi sono i seguenti:

Bianco		Canale sinistro positivo		(L+)
Nero		Canale sinistro negativo		(L-)
Rosso		Canale destro positivo		(R+)
Nero		Canale destro negativo		(R-)

1. Regola la posizione della testina per far si che sia perfettamente allineata al portatestina in modo che la punta sa perfettamente parallela ai solchi del disco. Affinché ciò accada, posizione il goniometro di carta per l'allineamento della testina incluso sopra il perno del giradischi, solleva attendente il braccio alla posizione di risposo e posizione la punta della punta sui punti segnati, rispettivamente 130mm e 250mm. Regola la posizione della testina sul portatestina fino a quando non è perfettamente parallela alla linea di riferimento di entrambi i punti.
2. Stringi completeness le viti una volta raggiunto il perfetto allineamento.

Regolazione dell'azimut

La puntina deve risultare perpendicolare al solco del disco per scivolare sulla parete del solco stesso assecondamente le modulazioni in modo corretto. In rari casi, se le impostazioni di fabbrica non sono perfetta, puoi effettuare la regolazione manuale come riportato di seguito:

1. Usa una chiave a brugola per allentare la vite situata all'estremita del cuscinetto del braccio
   quantoesta per allentarlo.
   Nota:Non rimuovere complemente la vite.

2. Ruota dolcamente il braccio finché la punta non risulta perpendicolare alla superficie del disco.
   Note: Assicurati che la punta della punta non tocchi il disco nelle si effettua la regolazione, altrimenti causerà danni alla sospensione della punta e alla sospensione a sbalzo.

3. Stringi la vite solo quando la regolazione è finita.

Sostituzione della puntina

Rimozione della puntina

1. Tira delicatamente verso il basso la parte anteriore della puntina.
2. Tira la puntina in avanti.
3. Estrai e rimuovi.

Installazione della punita

1. Posizione la puntina con la punta rivolta verso il basso.
2. Allinea la parte posteriore della puntina con la cartuccia.
3. Inserisci la puntina con l'estremità anteriore inclinata verso il basso e solleva delicatamente la parte anteriore della puntina verso l'alto fino a che non scatta in posizione.

Manutenzione del giradisch

1. Non toccare mai l'estremita della puntina con le dita. Evita di far sbattere la puntina sul tappetino del giradischi o sul bordo del disco.
2. Pulisci frequentlymente la puntina con una spazzola morbida muovendoti sempre da diaetro verso avanti.
3. Pulisci di schi per eliminare la polvere o il grasso con una spazzola e una soluzione ad hoc per la pulizia dei dischi.
4. Pulisci il coperchio e il mobiletto del giradischi con un panno in microfiba appena inumidito.

Note: Non usare detergenti che contengano alcool, benzene o altre sostanze chimiche aggressive: potrebbero danneggiare la vernice e la finitura del giradischi.

• Crosley offre una linea di prodotti con diversi accessori per la pulizia. Rivolgiti al suo rivenditore o visita il nostro site Web www.crosleyradio.eu per ulteriori informazioni sui prodotti per la pulizia.

Risoluzione dei problemi

Non c'é alimentazione

L'adattatore per l'alimentazione non è collegato in modo corretto.
Non c'e corrente presso la presa di corrente.

L'alimentazione funziona, ma il piatto del giradischi non si accende
- La cinghia di trasmissione del giradischi non è installata o è si è staccata.

Il giradischi gira, ma non c'é suono, o il suono non è abbastanza forte

• La protezione della puntina è ancora al propriozzo.
• Il braccio è sollevato alla leva.

Si sentono suoni troppo veloci troppo lenti.
- É stata selezionata una velocità errata di riproduzione.

Forte ronzio sull'ingesso Phono

• Il cavo non è stato quello a terra in modo adeguato.

Dichiarazioni FCC

Questo dispositivo è conforme alla Sezione 15 delle norme FCC. Il funzionamento è soggetti alle seguenti due condizioni:

(1) Questo dispositivo non può provocare interferenze dannose; e
(2) Questo dispositivo delve accettare qualsiasi interferenza nociva, comprese quale che possono causare funzionamenti indesiderati.

Note: Questa apparecchiatura è stata testata e trovata conforme ai limiti per un dispositivo digitale di Classe B, secondo la parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro le interferenze dannose in un'installazione di tipo residenziale. Il dispositivo genera, usa e può emanare energia per frequenze radio e, se non viene installato correttamente e utilizzato in conformità alle istruzioni, potrebbe provocare interferenze dannose alle comunicazioni radio. Tuttavia, non c'é alcuna garanzia che l'interferenza non si verifichi in una particolare INSTALLazione. Se questo dispositivo Causea interferenze dannose alla ricezione radiofonica o teilevisiva, che possono essere determinate accendendo e spegnendo l'apparecchio, l'utente è invitato a cercare di correggere l'interferenza adottando una delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente;

• Aumentare la distanza tra il dispositorio e il ricevitatore;

• Collegare il disposativo a una presa su un circuito diverso rispetto a quello a cui è collegato il ricevitatore.

• Contattare il rivenditore o un technician radio/TV esperto per ricevere assistenza.

Note: Il Concessionario non è responsabile di eventuali cambiamenti o di modifiche non espressamente approvati dal soggetto responsablee della compliance. Tali modifiche potrebbero vanificare le possibilità da parte dell'utente di utilizzato il dispositorio.

Il dispositorio è stato valutato per soddisfare i requisiti generali di esposizione alle RF. Per mantenere la conformità con le linee guidata di esposizione a RF di FCC, la distanza tra il dispositorio emittente e il corso deve essere di almeno 20 cm e pienamente conforme rispetto alle configurazioni di funzionamento e installmente del trasmettitore e delle sue antenne.

DICHIARAZIONE SEMPLIFICATA DI CONFORMITA UE

Con la presente la Modern Marketing Concepts Inc. dba Crosley Brands dichiara che esta tipologia di dispositivo è conforme alla Direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità UE è reperibile su Internet al segmente indirizzo:
