Producttype	Platenspeler
Merk	Crosley
Model	C62B
Afmetingen (B x H x D)	16,46 x 4,92 x 14,13 inch (open deksel: 16,46 x 15,35 x 14,13 inch)
Voeding	AC-adapter 15 V, 2,4 A
Stroomverbruik	45 W
Afspeelsnelheden	33 1/3 en 45 toeren/min
Snelheidsvariatie	± 1,5 %
Wow en flutter	< 0,15 %
Signaal-ruisverhouding	72 dB
Luidsprekers	2 x 8 inch, 30 W elk
Draadloze connectiviteit	Bluetooth 5.0
Audio-uitgangen	RCA-aansluitingen (Phono/Line), luidsprekerklemmen met veer
Aanbevolen naaldkracht	3,5 ± 0,5 g
Tegenwicht	Ja, instelbaar met draaischaal
Antislipfunctie	Ja, instelbaar
Automatische stop	Ja (schakelbaar)
Vervangbare cartridge	Ja
Onderhoud	Reiniging van de naald met zachte borstel, platen met geschikte oplossing, behuizing met microvezeldoek
Veiligheid	Gepolariseerde stekker, niet openen, loskoppelen bij onweer
Reserveonderdelen beschikbaar	Cartridge, naald, aandrijfriem

Veelgestelde vragen - C62B Crosley

Hoe stel ik de naaldkracht in op de Crosley C62B?

Om de naaldkracht in te stellen, balanceer eerst de toonarm door het tegenwicht te draaien tot de arm horizontaal is. Draai vervolgens de draaischaal van de negatieve hefkracht om de '0' uit te lijnen. Draai ten slotte het geheel van tegenwicht + schaal tegen de klok in tot de aanbevolen waarde (3,5 g voor de originele cartridge). Elke schaalverdeling komt overeen met 0,05 g.

Hoe verbind ik de Crosley C62B via Bluetooth?

Zet de functieknop op de Bluetooth-stand; het apparaat maakt een geluid. Schakel Bluetooth in op uw apparaat en zoek naar 'Crosley C62B'. Selecteer het om te koppelen. Eenmaal verbonden hoort u een kort bevestigingsgeluid.

Waarom draait de draaitafel van mijn Crosley C62B niet?

Controleer of de aandrijfriem correct is geïnstalleerd rond de kleine draaitafel en de motorpoelie. Als deze is verschoven, plaats hem dan terug met het meegeleverde gereedschap. Zorg er ook voor dat de netadapter is aangesloten en dat het apparaat is ingeschakeld.

Hoe vervang ik de naald van de Crosley C62B?

Om de naald te verwijderen, trekt u voorzichtig de voorkant naar beneden, dan naar voren en eruit. Om de nieuwe te installeren, lijn de achterkant uit met de cartridge, steek de voorkant in een neerwaartse hoek en duw omhoog tot u een klik hoort.

Wat te doen als het geluid vervormd is of er geen geluid is?

Controleer of de naaldbeschermer is verwijderd, de toonarm met de hendel is neergelaten en het volume voldoende is. Als u de RCA-uitgangen gebruikt, zorg er dan voor dat de Phono/Line-schakelaar in de juiste stand staat voor uw versterker.

Hoe reinig ik de naald van de Crosley C62B?

Gebruik een speciale zachte naaldborstel en maak alleen een voorwaartse en achterwaartse beweging. Raak de punt van de naald nooit met uw vingers aan. Vermijd dat de naald tegen de mat of de plaat stoot.

Kan ik de Crosley C62B rechtstreeks op passieve luidsprekers aansluiten?

Ja, gebruik de luidsprekerklemmen met veer aan de achterkant. Deze leveren een versterkt signaal dat geschikt is voor passieve luidsprekers. Sluit de RCA-aansluitingen niet rechtstreeks aan op passieve luidsprekers, omdat het volume dan erg laag zou zijn.

Hoe stel ik de antislipfunctie in op de Crosley C62B?

Stel de antislipknop in op dezelfde waarde als de naaldkracht aangegeven door de draaischaal. Bijvoorbeeld, als de kracht op 3,5 g staat, zet dan de antislipknop op 3,5. Dit compenseert de middelpuntzoekende kracht die de arm naar het midden van de plaat trekt.

De draaitafel blijft draaien na het einde van de plaat, hoe stel ik de automatische stop in?

Controleer de automatische stop-schakelaar aan de achterkant. Staat deze op AAN, dan moet de draaitafel automatisch stoppen. Stopt de plaat te vroeg, zet de schakelaar dan op UIT. Stopt de draaitafel helemaal niet, controleer dan of de schakelaar wel op AAN staat.

Welk type netadapter moet ik gebruiken voor de Crosley C62B?

Gebruik uitsluitend de meegeleverde adapter: uitgang 15 V, 2,4 A. Gebruik geen andere adapter, omdat dit het apparaat kan beschadigen. Sluit deze aan op de voedingsaansluiting aan de achterkant.

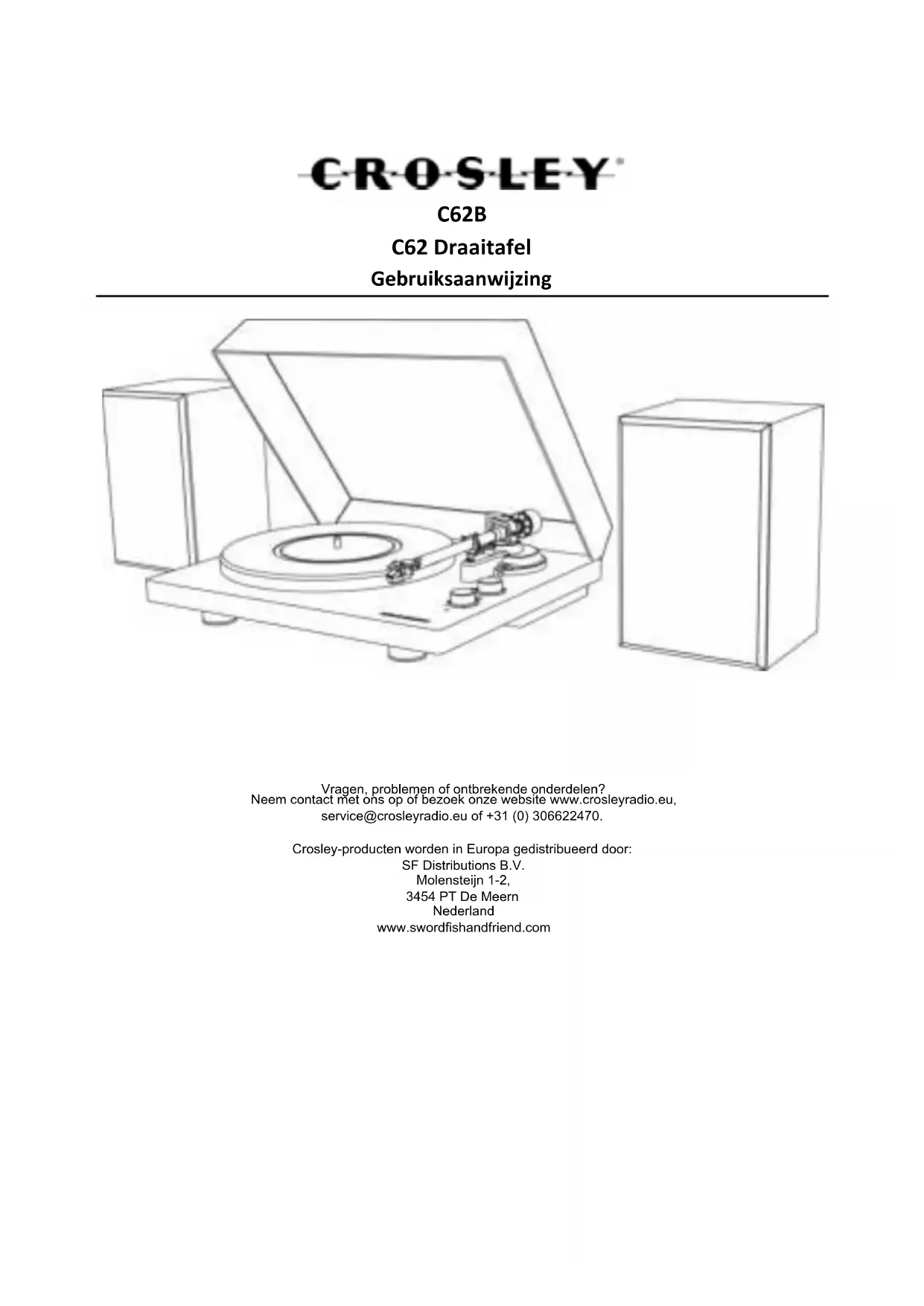

GEBRUIKSAANWIJZING C62B Crosley

Vragen, problemen of ontbrekende onderdelen?

Neem contact met ons op of bezek onze website www.crosleyradio.eu,

[e-mail] of [phone].

Crosley-producten worden in Europa gedistribuèerd door:

SF Distributions B.V.

Molensteijn 1-2,

3454 PT De Meern

Nederland

www.swordfishandfriend.com

Veiligheidsinstructies

eepnnpnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepnepn

1. Het product mag alleen worden gebruikt door het soort voedingsbron dat is aangegeven op het markingslabel of in deze gebruiksaanwijzing.
2. Omzeit de veiligheidsfunctie van de gepolariseerde stekker Niet. Een gepolariseerde stekker heeft twee pennen, de ene breder dan de andere. De stekker past slechts op een manier in het stopcontact. Als je de stekker Niet volledig in het stopcontact kunt steken moet u proberen de stekker te draaien. Als de stekker nog steeds Niet past,要去 u contact opnemen met uw elektricien.
3. Zorg ervoor dat er Niet op het netsnoer kan worden gelopen of dat het kan worden afgekneld, met name bij de stekkers, stopcontacten en op het punt waarop het snoer uit het product kommt.
4. Overlaad stopcontacten, verlengsnoeren of ingebouwde stopcontacten nicht sondern dit kan leiden tot het risico op brand of elektrische schokken.
5. Duw nooit objcten in dit product via opingen omdat ze gevaarlijke spanningspunten of kortgesloten onderdelen konnen raken, wat kan leiden tot brand of elektrische schokken. Mors nooit vloeistof op het product.
6. Probeer dit product Niet zelf te onderhonden omdat het openen of verwijderen van kapjes u bloot kan stellen aan gevaarlijke spanning of andere gezaren. Laat al het onderhoud uitvoeren door onderhoudspersoneel.
7. Wijzigingen of modificaties aan dit apparaat die nicht uitdrukkelijk zijn goedgekeurd door de verantwoordelijkke partij voor de naleving kuren de autoriteit van de gebruiker om dit apparaat te gebruiken ongeldig makeen.
8. Gebruik geen toebehoren die nicht zich aanbevolen door de productfabrikant,ondat deze kuren leiden tot bevaren.
9. De combinatie van een apparaat en een karretje of trolley moet voorzichtig worden voortbewogen. Snelle stops, overmatige kracht en oneffen oppervlakken hunnen ertoe leiden dat de combinatie van het apparaat en het karretje kan kantelen.
10. Er zijn sleuven en openingsen in de kast voor ventilatie en het garanderen van de betrouwbare werkking van het product en om het te beschermen gegen oververhitting. Blokkeer of bedek deze ventilatieopeningen Niet.
11. Haal de stekker van het apparaat uit het stopcontact tijdens onweer of als het lange vrij nicht worden gebruikt.

Items in deze verpakking

Voordat u verpakkingsmaterialen weggoit, moet u grondig controlleren en garanderen dat u de volgende items heeft gezonden die in deze verpakkingkommen:

Draaitafel
Draaitafelkap
Draaitafel antislipmat
Draaischijd draaitafel
45 toeren adapter
- Contragewicht toonarm
Aandrijfrem
Patroonuitlijing hoekmeter
- Voedingsadapter
Luidsprekers
Luidsprekersnoer x 2

Neem contact op met de klantenservice van Crosby als er een toebehoren ontbreekt uit de verpakking. Bewaar de originele verpakkingsmaterialen voor wisselen of returneren.

Specifications

Crosley C62B

VoedingAC-voedingsadapter, 15 V 2,4 A

DC-uitgang

Voedingsverbruik 45 W

Luidspreker 8Ω30Wx2

Snelheid draaitafel 33 1/3,45 toeren

Snelheidsvaratie +1,5%

Wow en flutter < 0,15%

Signaalnarruis72dB

Downforce-bereik. 3,5-4,3

Effectieve toonarm lenght 222 mm (8,74")

Overhang

Productafmetingen (B x H x D) 0,75" 16,46" x 4,92" x 14,13", breedte kap open 16,46" x 15,35" x

Gewicht 4.5 kg (19.84 lbs)

Naald: Crosley NP-5

Frequeniestresponds 20 Hz - 20 kHz

Kanaalbalans <2,5dB

Kanaalscheiding >18 dB

Uitgangsspanning 2.5mV

Aanbevolen ladingsweerstand 47k

Versterkeraansluiting MM-ingang

Aanbevolen trackingdruk 3,5± 0,5g

Gewicht 5,1 g

Opmerking:

• Het ontwerp en de specifications konnen zonder voorafgaande melding worden gewijzigd.

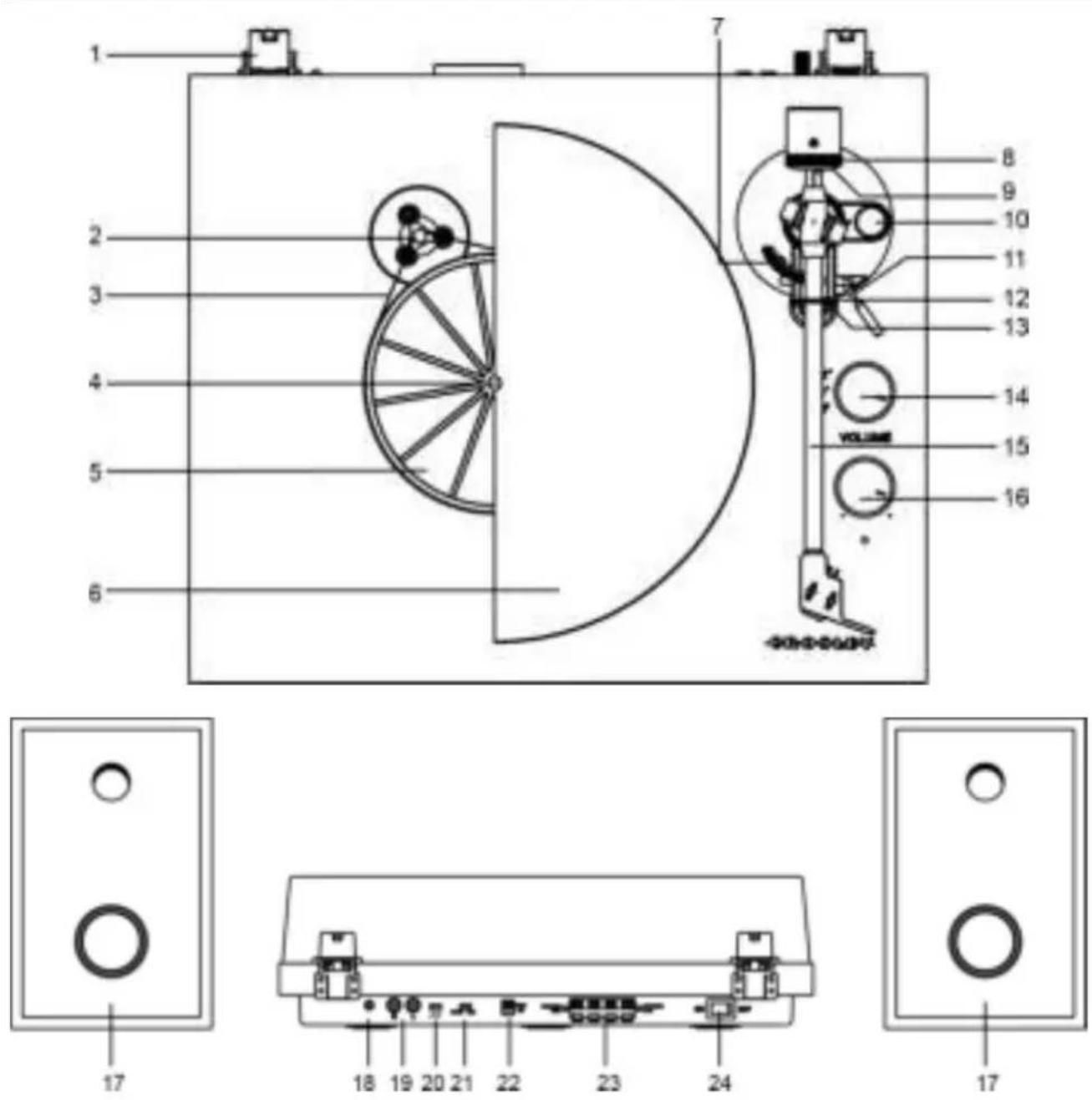

Productomschrijving

1. Scharnier
2. Aandrijfriemschijf
3. Aandrijfrem
4. Draaitafelspil
5. Draaiafalenhub
6. Draaischijd draaitafel
7. Toonarmlift
8. Contragewicht toonarm
9. Downforceschaal wijzer 10.Antiskateaanpassings
   wijzer
10. Keuhendel

11. Neerhoudklem

12. Toonarmsteun

13. Functieknop
14. Toonam
15. Volumeknop
16. Luidsprekers
17. Grondaansluiting
    7.RCA-aansluitingen
18. Automatische stop schakelaar
19. Phono/line-schakelaar
20. Voedingsaansluiting
21. Uitgangsterinals luidspreker
22. Aan/uit-schakelaar

Eerste opzet

Essentiele opzet

1. Plaats het apparaat op een stabel en vlaik oppervlak. De geseleeteerde locatie moet stabel en vrij van trillingen zijn.
2. Plaats de draaitafelkap op de scharnieren.

3. Verwijder het trekbandje dat de toonarm vasthoudt.

4. Verwiider al het verpakkinasmaterialaal van onder de draaitafel-hub.

5. Plaats de draaischijf draaitafel en aandrijfrem correct.
6. Schuif het toonarm contragewicht op de toonarm met de ciifers in de richting van de draaitafel en draai deze Lichties op dechterstang van de toonarm
7. Pas het contragewicht aan om de juiste naalddruk in te stellen.
8. Plaats de slipmat op de bovenkant van de draaischijf draaitafel.
9. Sluit de AC-adapter aan op de voedingsaansluiting van het apparaat. Opmerking: Steek de AC-voedingsadapter niet in het stopcontact voordat de gehele montage voltooid is. Voordat u de voeding wee inschakelt, moet u ervoor zorgen dat alle aansluitingsinstelleningen juist zich. Schakel de voeding altijd uit bij het koppelen of ontkoppelen.

Instellen draaischijf draaitafel en riem

1. Plaats de aandrijfrem rond de draaitafel-hub, en gebruik dan het meegeleverde montagegereedschap voor de aandrijfrem om de riem rond de sleuf van het motorblok vast te makeen.
2. Plaats de draaischijf draaitafel door de draaitafelspiil.

Aanpassing contragewicht toonarm voor naalddruk

1. Verwijder de naaldbescherming uit de cartridge en voorkom het aanraken van de naaldpuntijdens het aanpassen.
2. Laat de neerhoudklem van de toonarm los, houd de toonarm voorzichtig vast en verwijder deze van de toonarmsteun. Op dit punt is de toonarm Niet gebalanceerd en vrij om te draaien.
3. Til de toonarm van de steun en hou hem voorzichtig vast. Op dit punt is de toonarm Niet gebalanceerd.
4. Draai het tegengewichtaar de voorkant van de draaitafel totdat de toonarm horizontaal balanceert en vrijelijk net boven de draaitafel beweegt zonder dat de naald het oppervlak van de draaitafel raakt.
5. Zet de toonarm terug maar de toonarmsteun en vergrendel de neerhoudklem.
6. Terwijl u het contragewicht stevig vasthoudt zonder te draaien, draait u voorzichtig alleen de downforce schaalwijzer totdat de '0' op de schaalijnen worden getoond met de centrale lijn gemarkeerd langs de bovenkant van de toonarm.

7. Draai het tegengewicht inclusief de downforce schaalwijzer gegen de klok in (zoals gezien vanaf de voorkant van de draaaitafel) om de druk aan te passen volgens de aanbevelingen van de naaldfabrikant. Opmerking:

8. Elke marking op de schaal stelt 0,05 gram voor.

9. De aanbevolen druk voor de fabrieksmatig ingestelde cartridge is 3,5 g.
10. Een volledige draai van het tegengewicht geeft een druk van 2,0 g. Om een naaldruk te bereiken die groter is dan 2,0 g要去 u het contragewicht vooruit blijven draaien.

Stereo systeemverbinding

RCA-aansluitingen

• De RCA-aansluitingen van dit apparaat worden gedeel als de phono-uitgangsaansluitingen en de line-uitgangsaansluitingen. Ze worden bepaald door de phono/line-schakelaar.
• Indien gebruikt als een line-uitgang gezven de aansluitingsuitgangen analoge line-niveauausignalen wee en kuren direct met een paar actieve luidsprekers of met de geschikte ingang van uw stereosysteme worden aangesloten. Indien gebruikt als een phono-uitgang,要去en ze worden aangesloten op de phono-pre-versterker of de phono-ingang van het stereosysteme.
• De rode stekker verbindt met hetrechterkanaal en de witte stekker verbindt met het linker kanaal.

Opmerking:

• Als de phono/line schakelaar is ingesteld op de LINE-stand maar de RCA-aansluitingen zich verbonden met de phono-ingang van het stereosystem kan het geluid worden verrormd door de overbelasting van de ingang en uw stereosystem beschadigen.
• Als de phono/line schakelaar is ingesteld op de PHONO-stand maar de RCA-aansluitingen zijn verbonden met de line-ingang van het stereosysteme zal het geluid erg laag� vanwege het ontbrekende signal voor pre-versterking.
• RCA-aansluiting is Niet ontworpen voor het direct verbinden met de passieve/niet-aangedreven luidsprekers en als dit het geval is, zal het volume erg laag+zijn.

Terminals veerklemluidsprekers

De terminals veerklemluidsprekers leveren versterkte luidspreker-niveauausignalen als uitgang en要去en worden verbonden met de passieve luidsprekers.

Bluetoothwerking

1. Draai de functieknop waar de Bluetooth-modus, je hoor een activeringsgeluid van het apparaat.
2. Schakel de Bluetooth-functie van je audioapparaat in, Zoek maar 'Crosley C62B' en koppel.
3. Zodra je apparaat succesvol is gekoppeld met het apparaat, voor je een kort bevestigingsgeluid van het apparaat.
4. Speel en stream muziek van je apparaat waar de eenheid.

Opmerking: Bluetooth versie - 5.0

Draaitafelwerking

1. Druk op de aan/uit-knop om het apparaat aan te zetten.
2. Stel de functieknop overeenkomstig in.
3. Leg de planta op de draaitafel. Gebruik indienoodzakelijk de 45 toeren adapter.
4. Verwijder de naaldbescherming van de naaldmontage.

Opmerking: Om schade aan de naald te voorkomen, moet u ervoor zorgen dat de inbegrepen naaldbescherming aanwezig is wanner de draaitafel worden verplaatst of gereinigd.

1. Laat de toonarm neerhoudklem los.
   Opmerking: wonneer de draaiafel Niet in gebruik is, moet u Niet vergeten de neerhoudklem wee ter vergrendelen.
2. Gebruik de keuhendel om de toonarm op te tillen.
3. Beweeg de toonarm over deplaat waar u wilt dat het afspelen begint. Plaats de keuhendel wee terug in de neerwaartse stand, de toonarm gaat langzaam maar beneden op deplaat en begint met afspelen.
4. Wanner de plaat klaar is met afspelen, moet u de keuhendel weer gebruiken om de toonarm te verhogen en plaats hem dan weer terug waar de toonarmsteun. Laat de hendel los om de toonarm weer terug te zetten waar de steun. Voor het opschorten van het afspelen, moet u de volgende stappen herhalen.
5. Vergrendel de neerhoudklem om de toonarm vast te zetten.

Anti-skate aanpassing

Wat kleine uitgaande 'anti-skating' kracht kan worden toegepast op de toonarm om de 'skating' kracht die de

armaarhctcimum van deplaatduwt te compenseren.

Voor de Beste prestaties tijdens normala gebruik van de draaitafel worden het aanbevolen om de anti-skate

controleknop in te stellen opdezelfde waarde door de downforce schaalwijzer.

Automatische stop draaitafel

Als de schakelaar voor de automatische stop is ingesteld op de ON-stand, stopt de draaiplaat automatisch met draaien

In zeldzame gevallen, als de draaitafel stopt met spelen voor het einde van de plaat,要去 het instellen van de draaitafel op de OFF-stand dit probleem verhopen.

Cartridge verrangen

1. Verbind de draadgeleiders met de nieuwe terminals van de cartridge. De kleurcodes van de draadgeleider ziet u hier:

2. Voor het verwangen要去 de naaldbescherming terugplaaten op de naald om schade aan de naald tijdens het verwangingsproces te voorkomen.

3. Verwijder de draadgeleiders uit de originele cartridge. Maak de twee schroeven op de naaldhouser los die de cartridge vasthonden en verwijder dan de originele cartridge. Monteer de neue cartridge op de naaldhouser en draai hem Lichtjes vast. Draai de schroeven op dit moment Niet volledig vast.

Wit Linkerkanaal positief (L + )

Zwart Linkerkanaal negatif (L-)

Rood Rechterkanaal positief (R^+)

Zwart Rechterkanaal negatief (R-)

1. Stel de cartridgepositie af op ervoor te zorgen dat deutsche precies is uitgelijnd op de naalhdouder zodat de naald de groeven perfect parallel kan volgen.

Om dit te bereiken, moet u de inbegren papieren cartridge-uutilijningsbeschermer over de naald van de draaitafelplaatsen, til de toonarm voorzichtig op enplaats de punt van de naald op de punten gemarkeerd op 130mm en 250~mm . Stel de positie van de naald nauwkeurig in op de naaldhouser totdat de cartridge perfect parallel is met de referentielijnen op beiden punten.

Azimut-aanpassing

In zeldzame gezallen, als de fabrieksinstelling nicht perfect is, kurz u de onderstaande aanpassing doen:

1. Gebruik een inbussleutel om de schroef op het lageruiteinde van de toonarm net genoeg los te makeen om de armbuis los te makeen.

De naald moet loodrecht op de plaatgroef staan om de groefwand correct te volgen.

1. Draai de toonarm voorzichtig totdat de naald loodrecht op hetplaatoppervlak is.

Opmerking: Zorg ervoor dat de naaldpunt de plaat Niet aanraakt wanner de afstelling worden gemaakt,

1. Draai de schroef vast wanner de uitlijningCLAar is.

Opmerking: Verwijder de schroef Niet volledig. anders leidt dit tot schade aan de naald en cantileverophanging.

De modules

Naald verwijderen

1. Duw de Voorkant van de naald voorzichtig aan beneden.
2. Duw de naald maar voren.
3. Duw maar buiten en verwijder.

Naald installeren

1. Plaats de naald met de punt maar beneden.
2. Lijn dechterkant van de naalduit met de cartridge.
3. Plaats de naald met de Voorkant in een hoek waar beneden en til de voorkant van de naald omhoog totdat deze op zichenplaats klikt.

Onderhoud draaitafel

1. Raak de naaldpunt Niet met de vingers aan. Voorkom het stoten van de naald gegen de draaitafelmat op een rand van deplaat.
2. Reinig de naald frequent en enkel met een zachte borstel in een achterwaartse beweging.
3. Reinig de platen voor het verwijderen van stof of vet met een borstel special voor het reinigen van eenplaat en reinigingsoplossing speciaal voor eenplaat.
4. Reinig de draaitafelkap en draaitafelkast met een Licht vochtige microvezeldoek.

Opmerking: Gebruik geen reinigingsmadel dat alcohol, benzeen of andere agressieve chemicalien bevat die de verf en afwerking van de draaitafel können beschadigen.

** Crosley biodt een productlijn van verschillende reinigingsaccessoires. Vraag je winkel of controllerer op once website www.crosleyradio.eu voor meer informatie over reinigingsproducten.

Problemen oplossen

Er is geen voeding

• Voedingsadapter is nicht juist aangesloten.
• Er is geen stroom in het stopcontact.

Voeding is ingeschakeld, maar de draaitafel draait nicht
- De aandrijfrem van de draaitafel is Niet geinstalleerd of weggeleden.

De draaitafel draait, maar er is geen geluid, of het geluid is Niet luid genoeg

• Naaldbeschermer is stil aanwezig.
• De toonarm worden opgetild door de hendel.

Plaat klinkt te snel of te langzaam.
- Verkeerde slenelheid voor deplaat gekozen.

Sterk gebrom op phono-ingang
- De kabel is nicht correct geaard.

FCC-verklaringen

Dit apparaat voldoet aan deel 15 van de FCC-regels. Werking is onderhevig aan de volgende twee voorwaarden:

(1) Dit apparaat veroorzaakt geen schadelijke interferentie, en
(2) Dit apparaat moet ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Opmerking: Deze apparatuur is getest en voldoet aan de grenzen voor een klasse B digitaal apparaat, volgens.Deel 15 van de FCC-regels. Deze grunzen zijn ontworpen om redelijkke bescherming te bieden teken schadelijke interferentie in een residentiele installment. Dit apparaat genereert, gebruikt en kan radiofrequentie-energie uitralen en kan, indien Niet geinstallerd en gebruikt in overeenstemming met de instructies, leiden tot schadelijke interferentie met radiocommunicatie. Er is erchter geen garantie dat interferentie Niet plaatsvindt in een speciale installment. Als deze apparatuur geen schadelijke interferentie aan radio-of televisionontvangstveroorzaakt, wat kan worden bepaald door het aan- of uitzetten van de apparatuur, wordt de gebruiker bevraagd om eén ofeer van de volgende maatregelen te proberen om de interferenties te corrigeren:

• Orienteer opniew of verplaats de ontvangstantenne.
• Verhoog de afstand:tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een circuit anders dan waar de ontvanger mee is verbonden.
• Raadpleeg de dealer of een ervaren radio/tv-monteur om te helpen.

Opmerking: De begunstigde is nicht verantwoordelijk voor eventuele wijzigingen of modificaties die Niet uitdrukkelijk zijn goedgekeurd door de verantwoordelijkte partij voor de naleving. Zulke modificaties konnen de autoriteit van de gebruiker om dit apparaat te gebruiken ongeldig makeen. Het apparaat is geevalueerd om te voldoen aan de algemene vereiste voor RF-blootstelling. Om te blijven voldoen aan de RF-blootstellingsrichtlijnen van FCC, moet de afstand:tussen de radiator en je lichaam minimaal 20~cm zich en volledig worden ondersteund door de operationele en installmentieconfiguraties van de zender en de antenn(e).

VEREENVoudIGDE EU-CONFORMITEITSVERKLARING

Modern Marketing Concepts Inc. dba Crosby Brands, verklaart dat het type radioapparatuur in overeenstemming is met de richtlijn 2014/53/EU. De volledige

tekst van de EU-conformiteitsverklaring is verkrijgbaar via het volgende internetadres: http://crosleybrands.com/euDoC
