Caractéristiques techniques	Haut-parleur acoustique à deux voies avec un woofer de 8 pouces et un tweeter de 1 pouce.
Impédance	4 Ohms
Réponse en fréquence	30 Hz - 35 kHz
Puissance nominale	300 Watts
Dimensions	115 cm x 43 cm x 45 cm
Poids	45 kg
Utilisation	Conçu pour une utilisation en home cinéma et en écoute musicale haut de gamme.
Maintenance	Nettoyer régulièrement avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes.
Informations générales	Fabrication artisanale en Italie, réputée pour sa qualité sonore et son design élégant.

FOIRE AUX QUESTIONS - Amati Tradition Sonus Faber

Quels sont les dimensions des haut-parleurs Sonus Faber Amati Tradition ?

Les dimensions des haut-parleurs Sonus Faber Amati Tradition sont de 1240 mm en hauteur, 440 mm en largeur et 580 mm en profondeur.

Comment connecter mes Sonus Faber Amati Tradition à mon amplificateur ?

Pour connecter vos Sonus Faber Amati Tradition à votre amplificateur, utilisez des câbles de haut-parleurs de haute qualité et reliez les bornes positives et négatives des haut-parleurs aux sorties correspondantes de l'amplificateur.

Quel est l'impédance des Sonus Faber Amati Tradition ?

L'impédance des Sonus Faber Amati Tradition est de 4 Ohms.

Comment optimiser le placement de mes haut-parleurs Sonus Faber Amati Tradition ?

Pour optimiser le placement, placez les haut-parleurs à au moins 1 mètre des murs et à environ 2 mètres l'un de l'autre. Assurez-vous qu'ils soient à la hauteur des oreilles lorsque vous êtes assis.

Les Sonus Faber Amati Tradition nécessitent-elles un rodage ?

Oui, il est recommandé de roder vos Sonus Faber Amati Tradition pendant environ 50 à 100 heures pour obtenir un son optimal.

Quelle est la puissance recommandée pour les Sonus Faber Amati Tradition ?

La puissance recommandée pour les Sonus Faber Amati Tradition est comprise entre 50 et 300 Watts par canal.

Comment nettoyer mes haut-parleurs Sonus Faber Amati Tradition ?

Utilisez un chiffon doux et sec pour essuyer la surface de vos haut-parleurs. Évitez d'utiliser des produits chimiques agressifs.

Que faire si je n'obtiens pas de son de mes Sonus Faber Amati Tradition ?

Vérifiez d'abord les connexions des câbles, assurez-vous que votre amplificateur est allumé et que le volume est réglé correctement. Si le problème persiste, consultez le service après-vente.

Les Sonus Faber Amati Tradition sont-elles compatibles avec des systèmes audio sans fil ?

Les Sonus Faber Amati Tradition sont des haut-parleurs passifs et nécessitent un amplificateur. Pour une solution sans fil, vous pouvez utiliser un émetteur Bluetooth connecté à votre amplificateur.

Où puis-je trouver des pièces de rechange pour mes Sonus Faber Amati Tradition ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur agréé Sonus Faber ou directement sur le site officiel de Sonus Faber.

MODE D'EMPLOI Amati Tradition Sonus Faber

(Traduction des instructions originales)

1.1 Informations pour l'utilisateur 22 1.2 Garantie et assistance après-vente 23 1.3 Déclaration de conformité 2.3 2 Informations de sécurité 24 3 Installation 24 3.1 Déballage 24 3.1.1 Contenus de l'emballage 25 3.2 Montage 25 3.2.1 Instructions pour le branchement 25 3.3 Conseils pour l'installation: 26 l'enceinte dans une pièce 3.3.1 Systèmes Home Cinéma et multicanal 27 4 Entretien et nettoyage 27 5 Élimination 27 6 Données techniques 28 7 Illustrations 30 7.1 Déballage 30 7.2 Montage 33 7.3 Connexion 36 7.4 L'enceinte dans une pièce 39

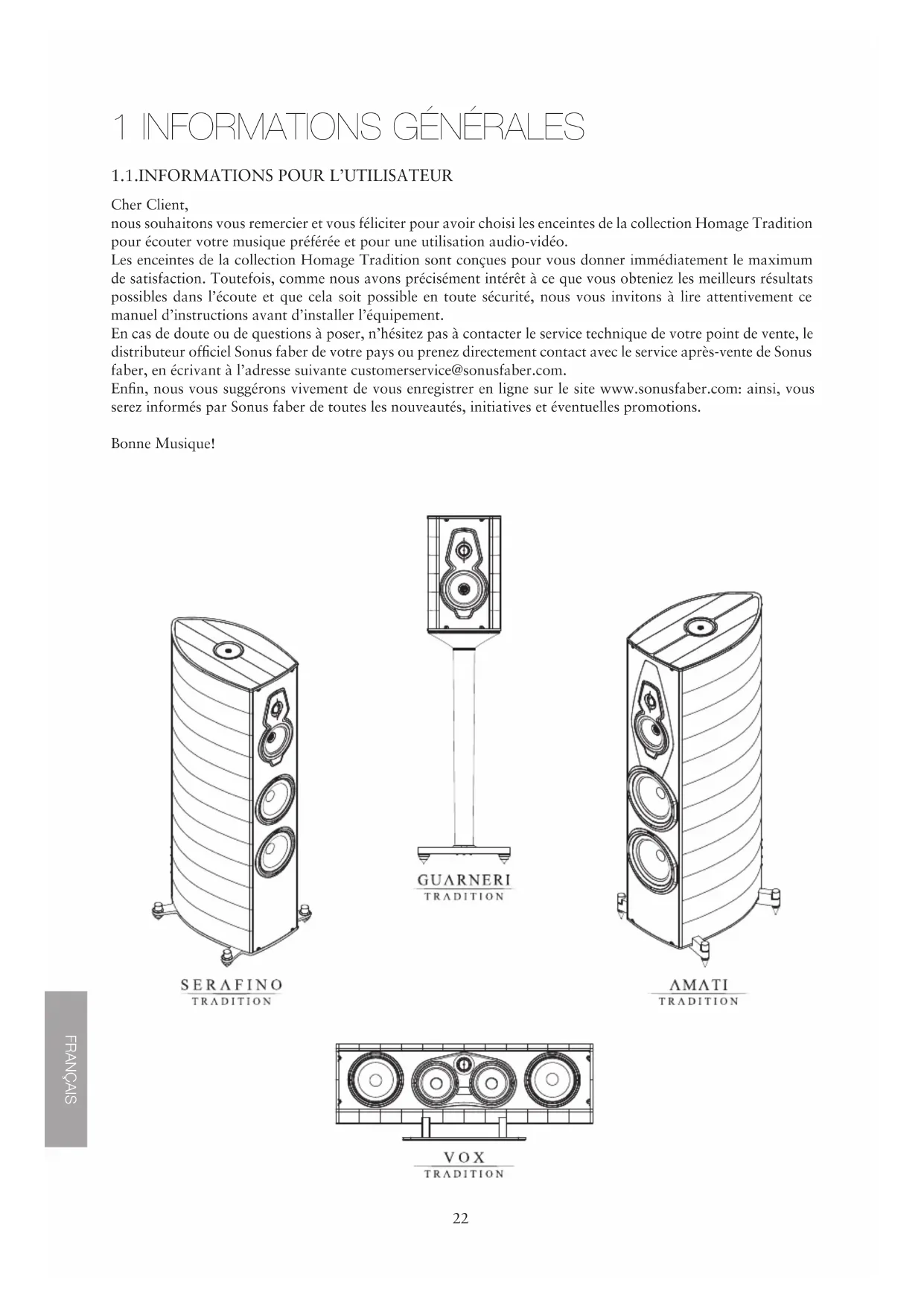

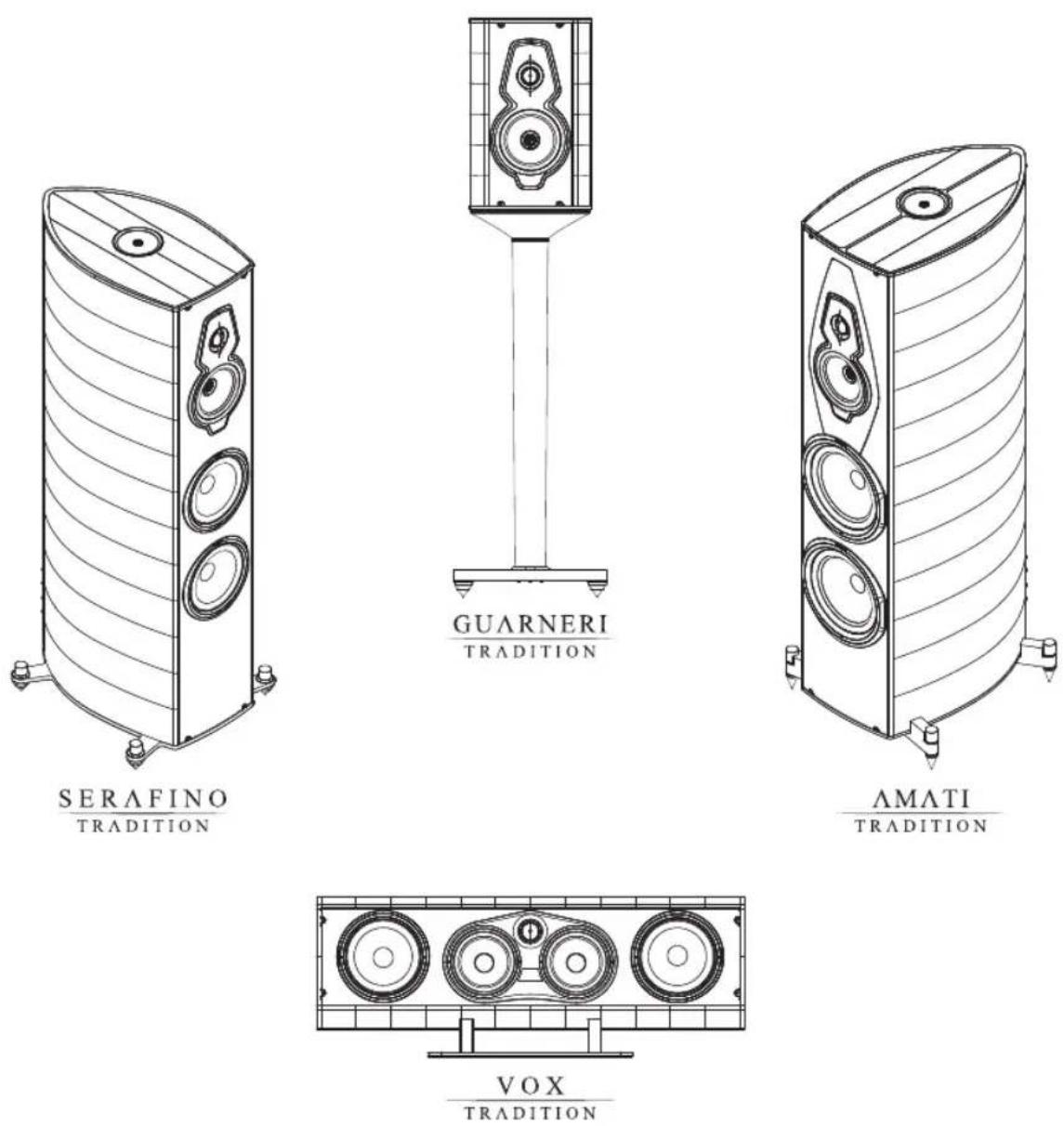

1.1. Informations pour l'utilisateur

nous souhaitons vous remercier et vous féliciter pour avoir choisi les enceintes de la collection Homage Tradition pour écouter libre musique préférée et pour une utilisation audio-video.

Les enceintes de la collection Homage Tradition sont conçues pour vous donner immédiatement le maximum de satisfaction. Toutefois, comme nous avons précisé, il est dans notre intérêt à ce que vous obtiiez les meilleurs résultats possibles dans l'écoute et que cela soit possible en toute sécurité. Nous vous invitons donc à lire attentivement ce manuel d'instructions avant d'installer l'équipement.

En cas de doute ou de questions à poser, n'hésitez pas à contacter le service technique de votre point de vente, le distributeur officiel Sonus faber de votre pays ou prenez directement contact avec le service après-vente de Sonus faber, en écrivant à l'adresse suivante [e-mail].

Enfin, nous vous suggérons vivement de vous enregistrer en ligne sur le site www. sonusfaber. com : ainsi, vous serez informés par Sonus faber de toutes les nouveaux, initiatives et événuelles promotions.

Bonne Musique!

1.2. Garantie et assistance après-vente

Les enceintes de la collection Homage Tradition ont été conçues et fabriquées selon les standards de qualité les plus élevés.

Toutefois, dans le cas (très improbable) d'une panne ou d'un mauvais fonctionnement, les haut-parleurs sont couverts par la garantie selon les termes prévus par la réglementation du pays où vous les avez achetés.

Dans ce cas, nous invitons le propriétaire à s'adresser au revendeur Sonus faber auprès duquel il a effectué l'achat ou au distributeur officiel Sonus faber de votre pays ; tous les contacts des distributeurs sont disponibles sur notre site.

http://sonusfaber.com/en-us/distributors.

Par ailleurs, c'est dans votre intérêt que nous vous rappelons ce qui suit

• La garantie des enceintes couvre les éventuels défauts de fabrication;
• Conserver absolument le document prouvant l'achat de façon à pouvoir le montrer au

revendeur en cas de nécessité;

• Conserver l'emballage original des enceintes pour qu'elles puissent être transportées sans dommages en cas d'expédition après du centre assistance autorisé;
• Les enceintes doivent être accompagnées d'une description du dysfonctionnement ou du défaut eventuellement rencontré.

Les conditions suivantes annuleront la garantie du produit:

• Le produit a été démontré ou modifié par du personnel différent de celui du centre d'assistance autorisé par Sonus faber;
• Les conditions d'utilisation de l'appareil indiquées dans le paragraphe 6 Données techniques -Non tradurre le tabelle in FR- n'ont pas été respectées;
• Le produit a été utilisé de manière non conforme à ce qui est décrit dans ce manuel.

1.3. Déclaration de conformite

Sonus faber SpA dont le siege social est sis au Via Antonio Meucci, 10 - 36057 Arcugnano (VI) Italy, declare, sous sa seule responsabilité que les Diffuseurs passifs apparnten à la

en cette possession a été conçue et fabriquée conformément à:

2014/30/UE (CEM) Compatibilité électromagnétique.

2011/65/UE (RoHS) Limitation de l'utilisation de substances dangereuses dans les équipements électriques et électroniques.

2012/19/UE (DEEE) Déchets d'équipements électriques et électroniques.

Normes:

EN 60065:2014

Appareils audio, vidéo et appareils électroniques analogues - Exigences de sécurité.

CEI EN 55013:2002

Récepteurs de radiodiffusion et de télévision et équipements associés - Caractéristiques des perturbations radioélectriques.

EN 55020:2014

Récepteurs de radiodiffusion et de télévision et équipements associés - Caractéristiques d'immunité.

EN 61000-4-3:2009

Compatibilité électromagnétique (CEM) - Partie 4-3 : techniques d'essai et de mesure - Essai d'immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques.

EN 61000-6-1:2007

Normes génériques - Immunité pour les environnements résidentiels, commerciaux et de l'industrie légère.

EN 61000-6-3:2013

Normes génériques - Norme sur l'émission pour les environnements résidentiels, commerciaux et de l'industrie légère.

• Le cas échéant, régler les pointes ou les pieds d'appui afin d'obtenir les valeurs conditions de stabilité possibles. Ne pas appuyer de corps étrangers pouvant compromettre l'intégrité ou la stabilité sur l'enceinte.
• Si l'enceinte est placée sur une autre surface d'appui que celles prévues (p. ex. étagères, bibliothèques ouvertes, meubles pour télévision, etc.), il faudra vérifier préalablement que ladite surface peut supporter le poids de la ou des enceintes. Vérifier également qu'il y a une friction suffisante afin d'éviter les déplacements de l'enceinte pouvant être causés par les vibrations qu'il produit pendant son utilisation. Le cas échéant utiliser des autocollants en caoutchouc que vous pourrez trouver dans toutes les quincailleries.
• Ne pas déposer des objets contenant de l'eau, des liquides ou des substances inflammables ou liquefiables sur l'enceinte.
• Respecter le plan de câblage indiqué dans le manuel d'instructions. Le branchement en parallèle de deux ou de plus de deux enceintes peut endommager votre amplificateur. En cas de doute, veuillez vous adresser à votre revendeur de confiance.
• Pendant le fonctionnement à haut volume du système de son, éviter de rester à proximité des enceintes. Cela peut provoquer des dommages permanents à l'ouie. Tenir les enfants à une distance de sécurité d'au moins 50 cm de l'enceinte.
• Les Systèmes d'enceintes produisent un champ électromagnétique inoffensif pour les hommes et les animaux, mais qui peut perturber le bon fonctionnement des appareils électroniques, tels que les téléviseurs ou les moniteurs à tube cathodique, si ces derniers sont placés à proximité immédiate de l'enceinte. Si cela devait se vérifier, augmenter la distance de ces appareils des

diffuseurs. Il est déconseillé de mettre des cartes de crédit ou d'autres dispositifs similaires à lecture magnétique sur l'enceinte.

• La technologie de fonctionnement des enceintes est basée sur les principes d'électromagnétisme, et par conséquent, l'utilisateur devra éviter d'utiliser des appareils qui génèrent de forts champs électromagnétiques qui pourraient perturber le fonctionnement de l'enceinte. Éviter de mettre des appareils d'émission et de réception tels que les téléphones mobiles, les téléphones sans fil, les installations d'intercommunication, etc. sur lesdites enceintes.
• Ne pas connecter directement avec un système de diffusion sonore à tension constante (100 V, 70,7 V ou semblables). Cela peut surcharger le système et endommager l'enceinte et/ou la centrale d'amplification.
• Ne pas approcher entre eux les cables audio et les cables de l'alimentation électrique. À proximité des cables d'alimentation se trouve un champ électromagnétique qui peut causer un bourdonnement désagréable. Dans ce cas, penser à éloigner les cables audio et les cables d'alimentation.
• Le cas échéant, faire très attention au montage/démontage du peigne tenseur de fil. S'assurer que les chevilles de l'étrier inférieur sont bien introduites dans leurs sièges avant de tendre les fils pour fixer l'étrier supérieur.
• Les bornes de l'enceinte sont équipées de raccords pour fiches banane et sont protégées par des capuchons amovibles afin d'éviter tout branchement accidentel à des prises de courant protégées. N'enlever lesdits couvercles que dans le cas où vous auriez l'intention de vous servir de ce type de connexion et qu'après avoir vérifié que l'autre bout du câble est connecté aux bornes de sortie de puissance de l'amplificateur.

3.1. DEBALLAGE

Procédez au déballage tel que décrit ci-dessous. Consultez les images du 7 illustrations.

	Tenir solidement l'appareil avec les deux mains pour éviter de le faire tomber! Les opérations individues sont effectuées avec une plus grande sécurité et commodité par deux personnes.
	es matériaux d'emballage peuvent polluer! Ne pas jeter ces matériaux comme des déchets domestiques mais les remettre à un centre de récolte et de recyclage des déchets.
	Ne pas laisser les matériaux d'emballage à disposition des enfants! Possibilité d'emploisonnement ou d'étouffement à cause d'ingestion.

Toutes les enceintes de la Collection Homage Tradition ont été emballées afin de préserver efficacement le contenu et dans le même temps, simplifier leur extraction.

Suivre les indications suivantes générales:

• Conserver les matériaux d'emballage pour tout transport futur eventuel;
• Ne pas porter de montre, bracelets, bagues, etc. afin d’éviter de rayer les enceintes et leurs finitions. De même, faire attention de protéger les enceintes contre des eventuelles parties métalliques des vêtements, telles que des fermétures éclair, des boutons, des boucles, des rivets, etc.
• Pendant l'ouverture, suivre les indications reportées sur l'emballage.

3.1.1. Contenus de l'emballage

En plus des enceintes, les emballages contiennent :

AMATI GUARNERI SERAFINO VOX
1 Book photos 1 Book photos 1 Book photos 1 Book photos
1 Manuel 1 Manuel 1 Manuel
1 Linge de nettoyage 1 Linge de nettoyage 1 Linge de nettoyage 1 Linge de nettoyage
1 kit de nettoyage 1 kit de nettoyage 1 kit de nettoyage 1 kit de nettoyage
2 tendeur de fil 4 tendeur de fil 2 tendeur de fil 2 tendeur de fil
4 Pieds 4 Pieds
4 Sous-pointes 4 Sous-pointes
1 Sachet avec 8 vis 4 Bloqueur de pointe

Si un ou plusieurs de ces articles étaient manquants, veuillez en avertir le revendeur auprès duquel vous avez effectué l'achat.

3.2. Montage

Suivre les indications suivantes selon le modèle que vous possédez. Consultez les images du 7 Illustrations.

Instructions pour le branchement

Les branchements doivent être effectués avec les appareils éteints!

Le panneau postérieur de chaque enceinte présente des bornes de branchement qui acceptent des branchements avec des fiches fourches, des bananes et un câble dénudé.

Les modèles Amati Tradition, Serafino Tradition et Guarneri Tradition représentent 4 terminaux qui permettent ces modalités de branchement :

Mono-cablage

Les terminaux doivent être laissés branchés entre eux par des ponts et le branchement devra être effectué en connectant une enceinte aux bornes de sortie du canal droit de l'amplificateur et l'autre enceinte aux bornes de sortie du canal gauche de l'amplificateur, en respectant la polarité, exactement comme illustré sur la Figure 9.

Bi-cablage

Ce type de connexion sert à augmenter en général la qualité de reproduction et, en particulier, à améliorer la résolution des détails en basses fréquences. Il requiert l'utilisation de deux couples de câbles de puissance selon les modalités suivantes : retarder les branchements entre les terminaux (ponts), brancher chaque couple de terminaux indépendamment de l'amplificateur comme illustré sur la Figure 10.

Bi-amplification

La bi-amplification améliore en général la reproduction du son, en apportant davantage de dynamique et un plus grand contrôle des basses fréquences. Sa réalisation prévoit l'utilisation de deux amplificateurs stéréophoniques, deux couples de câbles de puissance et le retrait des branchements entre les terminaux des enceintes. Un amplificateur sera utilisé pour l'amplification des hautes fréquences (canaux D et G) et branché avec un couple de câbles de puissance aux terminaisons dédiées aux enceintes pour les hautes fréquences.

Le deuxième amplificateur sera utilisé pour l'amplification des bass basses fréquences. Voir la Figure 11.

Le modèle Vox Tradition présente deux terminaux de branchement ; le type et la modalité de branchement sont montrés sur la Figure 12.

Le serrage soigné des contacts et son contrôle périodique contribue à l'amélioration des prestations.

3.3. Conseils pour l'installation: l'enceinte dans une piece

Les enceintes de la collection Homage Tradition ont été conçues pour être facilement insérées dans une pièce.

Pour obtenir les meilleures prestations, suivez ces indications. Consultez les images du 7 illustrations.

1. Le choix de la pièce d'écoute et de l'emplacement des enceintes influencent la performance de tout le système de reproduction. Il est préférable de choisir une pièce de forme irrégulière, parce que cela peut améliorer les performances dans le milieu choisi puisque la formation d'ondes stationnaires est ainsi limitée;
2. ent à leur tour à l'absorption des réflexions et des ondes stationnaires générées dans la salle d'écoute;
3. Il n'est pas de règles fixes et universelles valables pour toutes les pièces. Toutefois, une bonne approche au problème de la disposition des enceintes dans une pièce est de partir en divisant idéalement le plan de la pièce d'écoute en trois surfaces équivalentes, comme le montrent les lignes en pointillées sur la Figura 13. Ensuite, il faudra placer les enceintes sur la première des lignes tracées (A), bien loin des murs latéraux, et placer le poste d'écoute sur la seconde (A), comme indiqué à la Figura 13. De cette façon, on garantit la présence d'une bonne quantité

d'air tout autour des éléments impliqués dans la reproduction stéréophonique, en plaçant d'un côté les enceintes qui sont à même de travailler en toute liberté, et de l'autre la personne qui écoute, à l'abri des retours acoustiques générés à proximité des murs et des coins de la pièce. La Figure 14 montre la manière dont il faudrait faire converger les axes des enceintes vers le point d'écoute, en se croisant sur celui-ci et en créant de cette façon la configuration typique « en triangle isocèle ». Cet ultérieur détail, qui consiste à orienter les enceintes en visant littéralement les oreilles de celui qui écoute, permet d'améliorer considérablement la mise au point de l'image stéréophonique.

Tout en étant conscients du fait que les conseils donnés visant à créer des conditions quasi idéales d'écoute ne pourront pas être appliqués par tous nos clients à cause de difficultés objectives liées à l'aménagement des espaces domestiques, nous vous conseillons de placer les deux enceintes loin des coins de la pièce et à une distance d'au moins 100 cm des murs latéraux et du mur du fond. De plus, nous conseillons de placer les deux enceintes à une distance minimale l'une de l'autre de 180 cm ainsi qu'entre chaque enceinte et le point d'écoute.

Après les premières écoutes, une variation de la distance entre les enceintes et entre chacune d'elles et le point d'écoute pourrait être nécessaire.

3.3.1. Sytemes HOME cinéma et multicanal

Les enceintes de la collection Homage Tradition peuvent être utilisées, en plus de pour l'écoute stéréophonique traditionnelle, dans des systèmes de « home cinema » et « multicanal ». À part les règles indiquées en ce qui concerne les diffuseurs des canaux principaux (frontaux), les enceintes destinées à la reproduction des canaux postérieurs devront être placées comme indiqué sur la Figure 14, avec l'enceinte centrale exactement en ligne avec l'axe vertical passant par le centre de l'écran vidéo (au-dessus ou en dessous de l'écran) alors que le subwoofer pourrait être indifféremment placé dans n'importe quel point de la pièce d'écoute en évitant cependant de le placer à proximité des angles.

Pour plus de détails sur la meilleure mise au point, nous vous conseillons de lire attentivement les indications fournies avec votre système d'amplification.

4 Entretien et nettoyage

Les diffuseurs de la collection Homage Tradition ne nécessitent pas d'entretien spécial à part un nettoyage régulier général. Pour préserver la finition des enceintes, les couvrir avec la housse de protection en tissu, surtout dans l'éventualité d'une période de repos prolongée du système.

Risques d'endommagement du meuble de l'appareil!

N'utilisez pas de produits de nettoyage, de cire pour meubles, de liquides détergents ou d'alcool. N'utilisez pas de chiffon rugueux.

Pour nettoyer le bois de la caisse, il est déconseillé d'utiliser des produits tels que la cire ou des détergents, qui pourraient tacher ou endommager le bois ou les enceintes. Utiliser un chiffon doux (en microfibre par exemple, comme celui qui est fourni) et éventuellement juste humidifié (avec le liquide fourni). Le bois est un matériel naturel et toujours

vivant, il est donc sensible aux agents extérieurs. Éviter de placer le haut-parleur à proximité de sources de chaleur ou près des fenêtres ou des baies vitrées, surtout pendant les mois d'été. Ne pas laisser les enceintes exposées aux rayons du soleil.

Pour nettoyer les surfaces métalliques et le verre des enceintes de la collection Homage Tradition, utiliser le linge et le liquide fourni.

S'il y a de la poussière sur le meuble, les panneaux frontaux et les enceintes, utilisez un pinceau doux en faisant très attention de ne pas endommager les membranes délicates des enceintes.

Ces attentions conservent parfaitement les enceintes pendant de nombreuses années. Le temps contribuera à améliorer le son du fait du rodage des parties en mouvement (membranes et suspensions), et la chambre acoustique réagira de nouveau en moins au fur et à mesure qu'elle sera utilisée : les mêmes règles sont valables pour les instruments de musique à cordes!

5 Elimination

Élimination des appareils électriques et électroniques. Directive RAEE 2002/95/CE - RoHS 2011/65/EU Le symbole de la poubelle (barre présente sur l'appareil) indique que le produit, en fin de vie utile, doit être traité séparément des déchets domestiques.

L'utilisateur est responsable de la remise de l'appareil, en fin de vie, aux structures de récolte appropriées.

La récolte différentiée appropriée pour le lancement successif de l'appareil remis au recyclage, au

traitement et à l'élimination compatible avec l'environnement permet d'éviter des effets négatifs possibles sur l'environnement et sur la santé et favorise le recyclage des matériaux dont est composé le produit.

Pour plus d'informations relatives aux systèmes de récolte disponibles, s'adresser au service local d'élimination des déchets, ou au revendeur/magasin où a été effectué l'achat.

Cet appareil contient des matériaux qui peuvent polluer s'ils sont dispersés dans l'environnement.

Remettez l'appareil à éliminer à un centre de collecte différenciée.
