MANUALE UTENTE Amati Tradition Sonus Faber

Diffusori passivi - Passive loudspeakers

1 Informazioni generali 4
1.1 Informazioni per l'utente 4
1.2 Garanzia e assistenza post vendita 5
1.3 Dichiarazione di conformità 6
2 Informazioni di sicurezza 6
3 Installazione 6
3.1 Disimballo 6
3.1.1 Contenuto dell'imballo 7
3.2 Montaggio 7
3.2.1 Istruzioni per il collegamento 7
3.3 Consigli di installatione: 8 il diffusore in ambiente
3.3.1 Sistemi Home-Theater 9 e multicanale
4 Manutenzione e pulizia 9
5 Smaltimento 9
6 Dati tecnici 28
7 Ilustrazioni 30
7.1 Disimballo 30
7.2 Montaggio 33
7.3 Collegamento 36
7.4 I diffusori nell'ambiente 39

ENGLISH

1 INFORMAZIONI GENERALI

1.1 INFORMAZIONI PER L'UTENTE

Gentile Cliente,

desideriamo ringraziarLa e complimentarci con Lei per aver scelto i diffusori della collezione Homage Tradition per l'ascolto della Sua Musica preferita o per un impiego audio-video.

I diffusori della collezione Homage Tradition sono pensati per procurarLe immediatamente la massima soddisfazione, ma poiché è nostro precisely interesse che Lei ottenga il miglior risultato possibile nell'ascolto e che ciò avvenga nella piena sicurezza, La invitiamo a leggere attendente, prima dell'installazione, quello manuale d'istruzioni.

Qualora dovessero sorgerLe dubbi o curiosità, Le consiglio di rivolgersi al personale technique del Suo punto vendita, al distributore ufficiale Sonus faber della nazione in cui vivo o prendere contatto direttamente con Sonus faber scrivendo a [e-mail].

Infine Le suggeriamo vivamente di registrarsi on-line sul site www.sonusfaber.com: in quello modo verrà informatato da Sonus faber di tutte le novità, iniziative ed eventuali promozioni.

Buona Musica!

1.2 GARANZIA E ASSISTENZA POST VENDITA

I diffusori della collezione Homage Tradition sono stati progettati e fabbricati secondo i più alto standard qualitativi.

Tuttavia, nella remota ipotesi in cui si manifestasse un guasto o malfunzionamento, i diffusori sono comunque coperti da garanzia secondo i termini previsti alla normativa del Paese dove sono stati acquistati.

In tal caso, invitiamo il possessore a rivolgersi al rivenditore Sonus faber presso cui ha effettuato l'acquisto o al distributore ufficiale Sonus faber del suo paese; tutti i contatti dei distributori sono disponibili sul nostro sito http://sonusfaber.com/en-us/distributors. Inoltre, nel suo interesse, ci permietiamo di fare presente quanto segue:

• La garanzia sui diffusori copre eventuali difetti di costruzione;
• Conservare il documento comprovante l'acquisto

in modo da poterlo esibire al rivenditore in caso di necessità;

• Conservare l'imballo originale dei diffusori perché possano essere trasportatirawnani in caso di spezdizione presso il centro assistenza autorizzato;
• I diffusori devono essere arrivapagnati da una descrizione del malfunzionamento o del difetto eventually riscontrato.

Le seguenti condizioni fanno decadere la garanzia sul prodotto:

• Il prodotto è stato smontato o modificato da personale diverso da quello del centro assistenza autorizzato da Sonus faber;
• Non sono state rispetto le condizioni d'uso dell'apparecchio riportate su 6 Dati tecnici;
• Il prodotto è stato usato in modo non conforme a quanto descritto in quello manuale.

1.3 DICHIARAZIONE DI CONFORMITA

Sonus faber SpA con sede legale in Via Antonio Meucci, 10 - 36057 Arcugnano (VI) Italy, dichiara sotto la propria e una responsabilità che i Diffusori passivi

COLLEZIONE HOMAGE TRADITION

ai quali esta dichiarazione si riferisce sono conformi a:

Dirittive:

2014/30/UE (EMC)Compatibilità elettromagnetica.

2011/65/UE (RoHS) Restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

2012/19/UE (RAEE) Rifiuti di apparecchiature elettriche ed elettroniche.

Norme:

EN 60065:2014

Apparecchi audio, video ed apparecchi elettronici similari; Requisiti di sicurezza.

CEI EN 55013:2002

Ricevitori radiofonici e teilevisi e apparentchi associati - Caratteristiche di radiodisturbo - Limiti e metodi di misura.

EN 55020:2014

Ricevitori radiofonici e teilevisi e apparecchi associati; Caratteristiche di immunità - Limiti e metodi di misura.

EN 61000-4-3:2009

Compatibilità elettromagnetica (EMC) Parte 4-3: Tecniche di prova e di misura; Prova d'immunità ai campi elettromagnetici a radiofrequenza irradiati.

EN 61000-6-1:2007

Norme Generiche; Immunita per gli ambienti residenziali, commerciali e dell'industria leggera.

EN 61000-6-3:2013

Norme Generiche; Emissione per gli ambienti residenziali, commerciali e dell'industria leggera.

Arcugnano, 30/03/2016

Mauro Grange

CEO

2 INFORMAZIONI DI SICUREZZA

• Regolare le punte o i piedini di appoggio, se presenti, al fine di ottenere la migliorare condizione di stabilità. Non appoggiare sul diffusore acustico oggetti estranei che possano comprometerne l'integrità e/o la stabilità.
• Nel caso di collocazione del diffusore acustico (se del tipo shelf book) su superfici di appoggio diverse dai supporti previsti (es. ripiani di librerie a giorno, mensole, mobili TV, ecc.) verificare in via preliminare che la portata sia sufficiente a sostenere il peso del o dei diffusori acustici. Verificare inoltre che sussista un attrito sufficiente ad evitare spostamenti del diffusore acustico con le vibrazioni daesso prodotte in condizioni operative; all'occorrezza impiegare dei gommini autoadesivi che potranno essere reperiti in qualsiasi negotio di ferramenta.
• Evitare di appoggiare sul diffusore acustico oggetti contenti liquidi o sostanze inflammabili o liquefabili.
• Attenersi allo schema di collegamento indicate nel manuale di istruzione. Il collegamento in parallelo di due o più diffusori acustici può danneggiare il Vostro amplificatore. In caso di dubbio rivolgersi al vostro rivenditore di fiductia.
• Nel corso del funzionamento dell'impiano audio evitare un ascolto ad alto volume ed in prossimità degli altoparlanti. Ciò può provocare dannianche permanenti all'apparato uditivo. Mantenete i bambini ad una distance di sicurezza dal diffusore acustico di almeno 50~cm
  Gli altoparlanti producono attorno ad essi un Campo elettromagnetico innocuo per l'essere umano e per gli animali ma che cui disturbare il funzionamento di apparecchiature elettroniche come monitor e tevisori con schermo a tubo catodico qualora queste vengano collocate nelle immediate vicinanze del diffusore acustico. Nel

caso in cui ciò si verificchi, aumento la distanza di tali apparecchiature dai diffusori. Non appoggiare sul diffusore acustico carte di credito o simili alettura magnetica.

• La Tecnologia di funzionamento degli altoparanti verte su principi dell'elettromagnetismo e pertanto l'utilizzatore dovrà evitare di utilizzato apparati che generino forti campi elettromagnetici, i quali potrebbero disturbare il funzionamento del diffusore acustico. Evitare di appoggiare su di"This apparatus di ricetrassimione come tefoni cellulari, cordless, sistemi intercom, ecc.
  Non collegare direttamente ad un impianto per diffusione sonora a tensione costante (100 V, 70.7 V o simili). Cio puo determinare il sovraccarico dell'impianto con possibile danneggiamento del diffusore acustico e/o della centralina di amplificazione.
  Non avvincare tra loro cavi audio e cavi dell'alimentazione elettrica. In prossimità dei cavi di alimentazione è presente un Campo elettromagnetico che può causare un fastidioso ronzio. In quello caso, provvedere ad allontanare tra di loro cavi audio e i cavi di alimentazione.
• Prestare grande attenzione al montaggio/ smontaggio del pettine tendifilo, se presente. Assicurarsi che i perni della staffa inferiore siano ben inserti nelle loro sedi prima di tendere i fili per fissare la staffa superiore.
• I morsetti serrafilo sono provvisti di innesto per connettore a banana (banana plug) ostruito da tappo rimovabile al fine di evitare accidentali collegamenti a prese di rete elettrica non protette. Rimuovere i tappi in plastica rossa e nera unicamente nel caso si intendà avvalersi di quello tipo di terminazione e assicurarsi che l'alto capo del cavo venga collegato ai morsetti di uscita di potenza dell'amplificatore.

3 INSTALLAZIONE

3.1 DISIMBALLO

Procedere al disimballo come indicato di seguito. Fare riferimento alle immagini del capitolo 7 Illustrazioni.

	Tenere saldamente l'apparecchio con entrambe le mani per evitare di farlo cadere! Le operazioni indicate sono svolte con maggiore sicurezza e comodità da due persone.
	I materiali da imballaggio possono essere inquinanti! Non smaltire questi materiali come rifuti domestici ma consegnarli ad un centro raccolta e ricicchio dei rifiuti.
	Non lasciare i materiali per l'imballaggio a disposizione dei bambini! Possibilità di avvelamento o soffocamento a causa di ingestione.

Tutti i diffusori della Collezione Homage Tradition sono stati imballati in modo tale da preservare efficacamente il contentuto e al tempo stesso rendere simplice la loro estrazione.

Seguire les seguents indicazioni generali:

• Conservare gli imballi per eventuali futuri trasporti;
  Non indossare orologi, braccialetti, anelli, etc. per evitare di graffiare i diffusori e le loro finiture. Uguale attenzione si dovrà porre nella protezione da eventuali elementi metallici presenti nell'abbigliamento indossato quali cerniere, bottoni, fibbie, rivetti, ecc..
• Durante l'aperture seguire leindicazioni riportate sull'imballo.

3.1.1 CONTENUTO DELL'IMBALLO

Oltre ai diffusori, negli imballi sono contentuti:

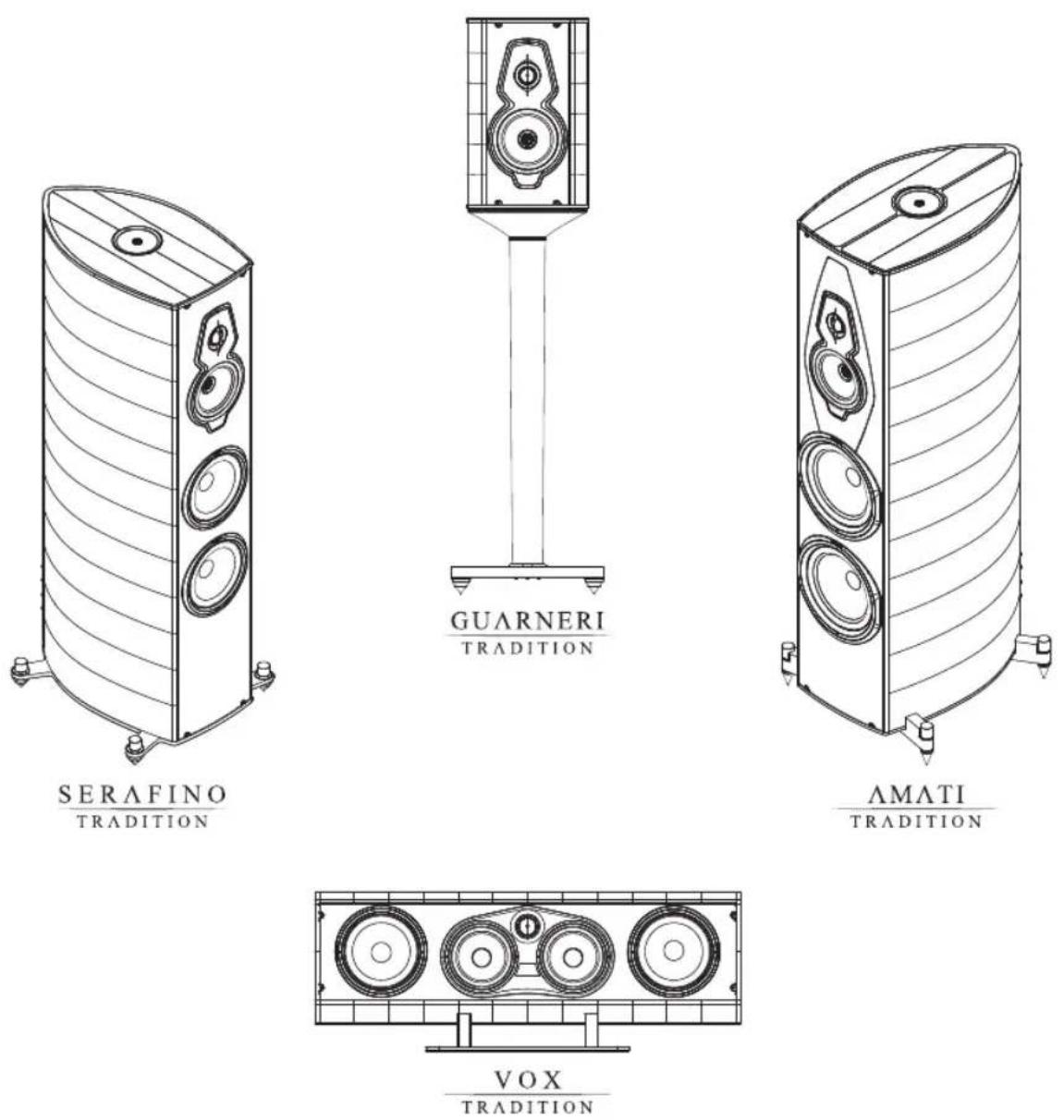

AMATI GUARNERI SERAFINO VOX
1 Book fotografico 1 Book fotografico 1 Book fotografico 1 Book fotografico
1 Manuale 1 Manuale 1 Manuale
1 Panno per pulizia 1 Panno per pulizia 1 Panno per pulizia 1 Panno per pulizia
1 Kit per pulizia 1 Kit per pulizia 1 Kit per pulizia 1 Kit per pulizia
2 Tendifilo 4 Tendifilo 2 Tendifilo 2 Tendifilo
4 Piedini 4 Piedini
4 Sottopunte 4 Sottopunte
1 Sacchetto con 8 viti 4 Bloccapunte

In caso di mancanza di uno o più di questi articoli, avvertire il rivenditore dove è stato effettuato l'acquisto.

3.2 MONTAGGIO

Seguire queste indicazioni secondo il modello in vosto possesso. Fare riferimento alle immagini del capitolo 7 Illustrazioni.

I collegamenti vanno effettuati con gli appearecchi spenti!

Sul pannello posteriore di agli diffusore sono presenti i morsetti di connessione che accettano collegamenti con forcelle, banane e con cavo sguainato.

Sui modelli Amati Tradition, Serafino Tradition e Guarneri Tradition sono presenti 4 terminali che consentono queste modalità di collegamento:

MONO-WIRING

I terminali vanno lasciati collegati tra loro tramite i ponticelli e il collegamento dovrà essere effettuato connettero un diffusore ai morsetti d'uscita del canale destro dell'amplificatore e l'alto diffusore ai morsetti d'uscita del canale sinistro dell'amplificatore, rispettondone la polarità, esattamente come illustrato nella Figura 9.

BI-WIRING

Questo tipo di connessione ha lo scopo di aumento la qualità generale della riproduzione e in particolare la risoluzione dei dettagli alle basse frequenze.

Essa richiede l'utilizzo di due coppi di cavi di potenza secondo le seguenti modalità: rimuovere i collegamenti tra i terminali (ponticelli), collegare agli coppi di terminali indipendente all'amplificatore come illustrato nella Figura 10.

BI-AMPLIFICAZIONE

La bi-amplificazione apporta un generale miglioramento del suono riprodotto e in particolare una maggiordinamica e controllo delle basse frequenze.

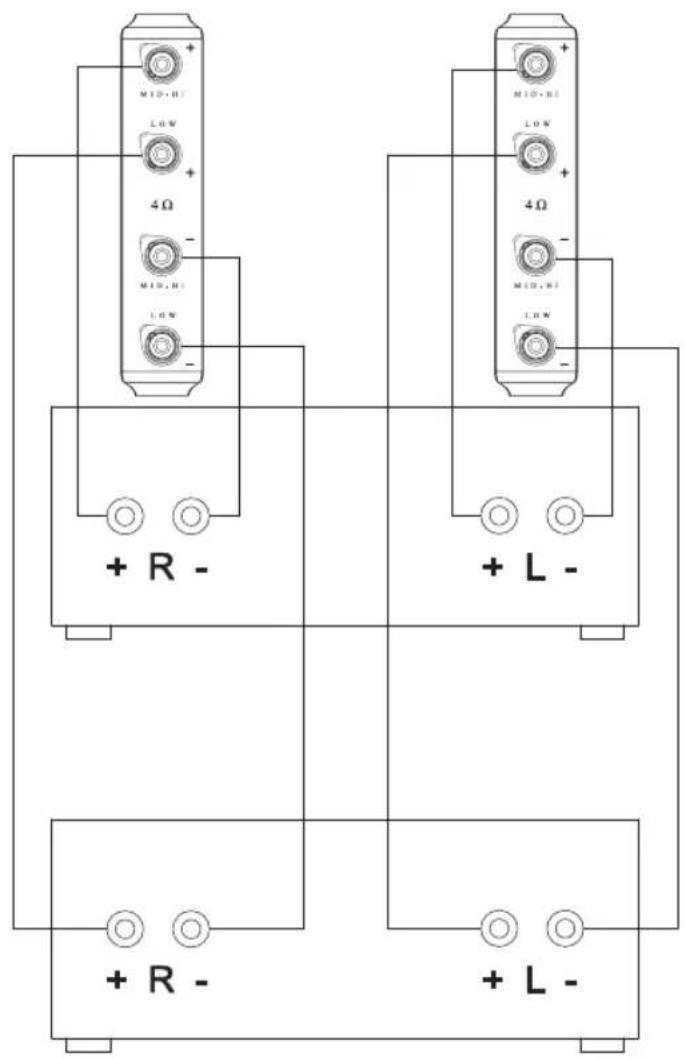

La sua realizzazione preve de l'utilizzo di due amplificatori stereofonici, due coppie di cavi di potenza e la rimozione dei collegamenti tra i terminali dei diffusori.

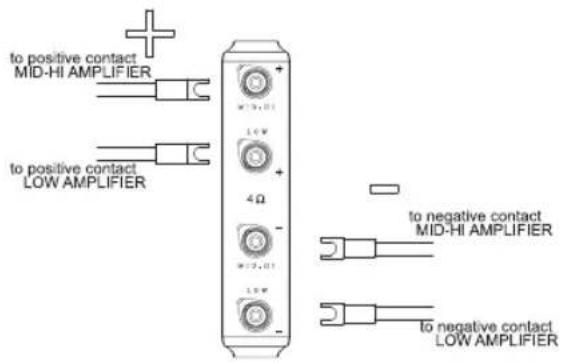

Un amplificatore verrà impiegato per l'amplificazione delle alte frequenze (canali dx e sx) e collegato con una coppi di cavi di potenza alle terminazioni dedicateagli altoparlanti per le alte frequenze.

Il secondo amplificatore verrà impiegato per l'amplificazione delle basse frequenze (canali dx e sx) e collegato con una copbia di cavi di potenza alle terminazioni dei diffusori dedicateagli altoparlanti per le basse frequenze. Si veda la Figura 11.

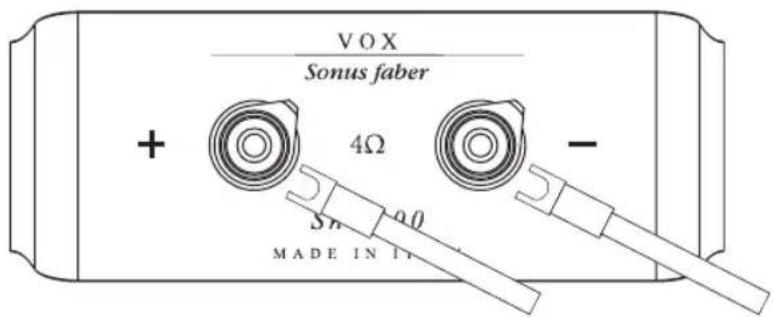

Sul modello Vox Tradition sono presenti due terminali di connessione; il tipo e la modalità di connessione sono migliorati in Figura 12.

L'accurato serraggio dei contatti e la sua verifica periodica contribuisce al miglioramento delle prestazioni.

3.3 CONSIGLI DI INSTALLAZIONE: IL DIFFUSORE IN AMBIENTE

I diffusori della collezione Homage Tradition sono stati concepiti per essere lavorante inserti in ambiente.

Per ottener le migliorari prestazioni, seguire questeindicazioni. Fare riferimento alle immagini del capitolo 7 Illustrazioni.

1. La scelta dell'ambiente di ascolto e del posizionamento dei diffusori influenzano la resa di tutto il sistema di riproduzione. Sarà preferibile scegliere una stanza di forma irregularare poiché quello cui dovrestagli ristampa in ambiente in quanto viene ad essere limitata la formazione di onde stazionarie;

2. Tappeti e tendaggi, alla esagerazioni, influiscono positivamente sulla risposta acustica, contribuendo all'assorbimento delle riflessioni e delle onde stazionarie che si generano nellaStanza d'ascolto;

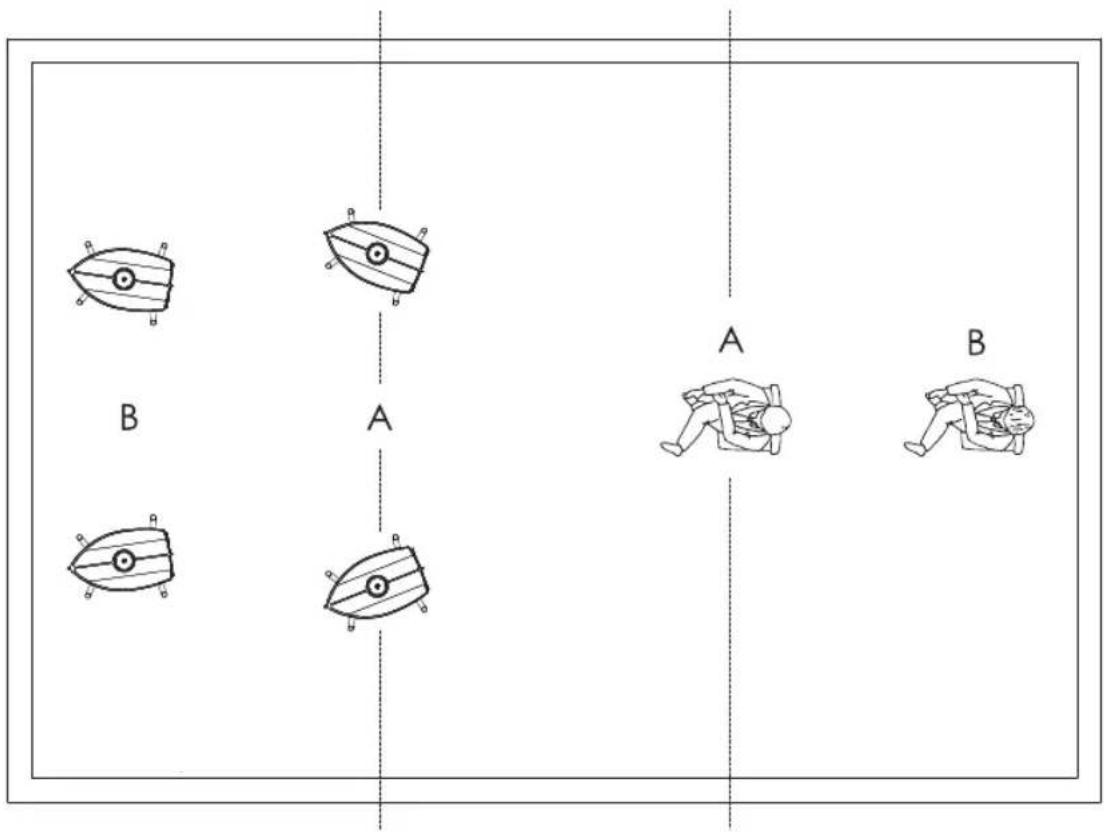

3. Non esistono regole fisse e universally valide per agli ambiente. Tuttavia un buon approccio al problema della disposizione dei diffusori in ambiente è quello di partire dividendo idealmente la pianta della stanza d'ascolto in tre superfici equivalenti,osi come migliorato delle linee tratteggiate nella Figura 13.

Sara opportuno, a quello punto, posizionare i diffusori acustici sulla prima delle lineeosi individuate (A) e ben distanti dalle pareti laterali, e posizionare la postazione d'ascolto sulla seconda (A), come migliorato in Figura 13.

In quello mode si assicura la presenza di una buona quantità d'aria intorno ai soggetti coinvolti nella riproduzione stereofonica, ponendo gli altoparlanti in condizione di lavorare in totale libertà e l'ascoltatore al riparo dalle riflessioni acustiche che si generano in prossimità dei muri e degli angoli della stanza. La Figura 14 migliorha come gli assi dei diffusori dovrebbero convergere verso il punto d'ascolto, incrociandosi su di"This o creando soi la classica configurazione "a triangolo isoscele".

Questo accorgimento, che consiste nell'orientare i diffusori puntando letteralmente alle orecchie dell'ascoltatore, permette di migliorare nettamente la messa a fuoco dell'imagine stereofonica.

Nella consapevolezza che il procedimento esposto, molto a createe delle condizioni d'ascolto vicine a quale ideali, non sare applicabile da tutti i nostri clienti a causa di oggettive problematiche legate alla vivilità degli ambienti domestici, si sugerisce di posizionare i due diffusori lontano dagli angoli della sala e ad una distanza delle pareti laterali e di fondo di almeno 100~cm

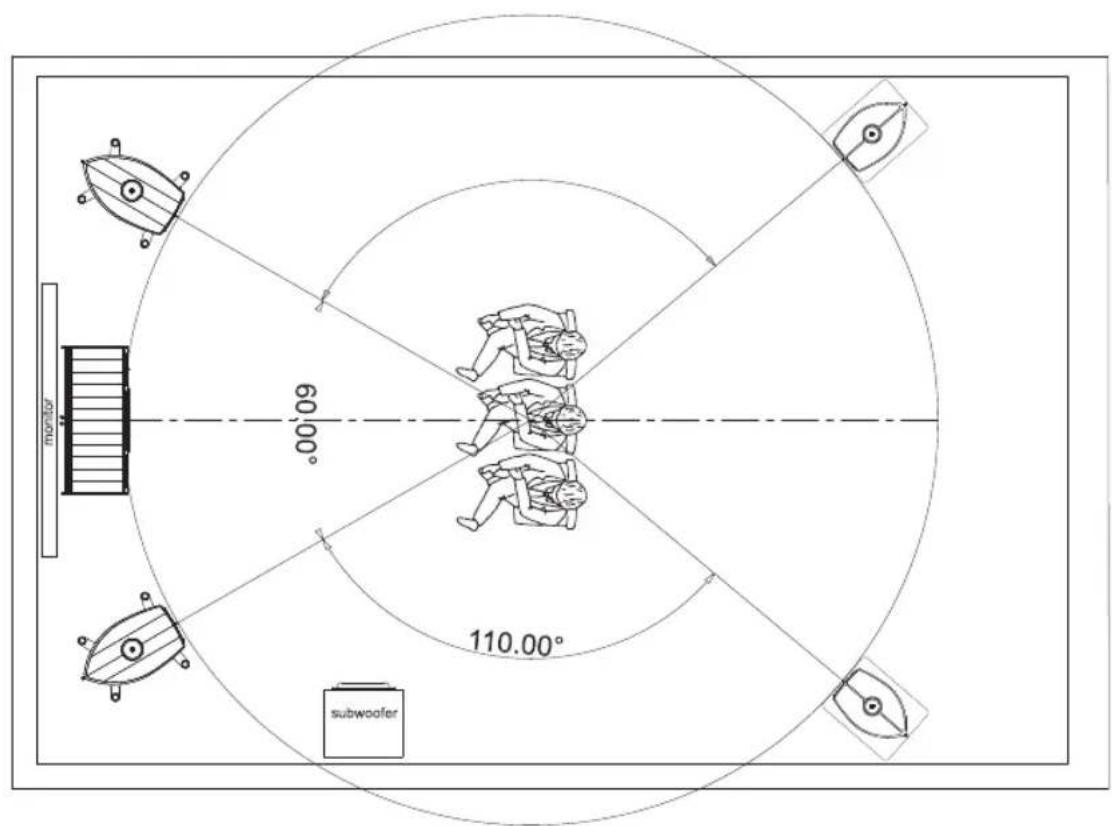

Consigliamo inoltre di posizionare i due diffusori ad una distanza tra loro di non meno di 180~cm cosi come tra agli singolo diffusore ed il punto d'ascolto. Dopo i primi ascolti potra essere necessaria una variazione della distanza tra i diffusori e tra ciascuno di essi ed il punto d'ascolto.

3.3.1 SISTEMI HOME-THEATER E MULTICANALE

I diffusori della colazione Homage Tradition possono essere utilizzati,或者其他 che nell'ascolto stereofonico tradizionaleanche in sistemi "home theater"e "multicanale".Ferme restando le regole indicate per quanto concerne i diffusori dei canali principali (frontali),i diffusori destinati alla riproduzione dei canali posteriori andranno disposti come indicato in Figura 14, con il diffusore centrale esattamente in linea con l'asse verticale passante per il centro dello schermo video (al di sopra o al di sotto dello schermo) nella subwoofer potra essere indifferentemente posizionato in qualsiasi punto della sala d'ascolto evitando pero di disporlo in prossimità degli angoli.

Per ulteriori dettagli sulla migliorie messa a punto consiglio di leggere attendamenteanche leindicazioni in dotazione al vostroistema d'amplificazione.

4 MANUTENZIONE E PULIZIA

I diffusori della collezione Homage Tradition non necessitano di manutenzioni particolari se non quella di una periodica pulizia generale. Per preservare la finitura dei diffusori, coprirli con la protezione in tessuto fornita in dotazione, soprattutto nell'eventualità che ilsystema di altoparlanti non venga utilizzato per un periodo di tempo prolongato.

Rischiodannial mobile dell'apparecchio! Non usare prodotti per la pulizia, cere per mobili, liquidi detergenti o alcohol. Non usare panni ruvidi.

Per la pulizia della parte lignea del cabinet non utilizzato prodotti come cere o detergenti che potrebbero macchiare o danneggiare il legno o gli altoparanti. Usare un panno morbido (ad esempio in microfiba, come quello fornito in dotazione) eventually appena inumidito (con il liquido in dotazione). Il legno è un materiale naturale e sempre

vivo, quando sensibileagli agenti esterni. Evitare il posizionamento del diffusore in prossimità di fonti di calore o in vicinanza di finestre e vetrate, in particular modo durante i mesi estivi. Non lasciare il diffusore esesto ai raggi solari.

Per la cura delle superfici metalliche e del vetro dei diffusori della collezione Homage Tradition, utilizzare il panno e il liquido in dotazione.

Per l'eventuale polvere depositasiti sul mobile, sui pannelli frontali e sugli altoparlanti, usare un pennello morbido facendo molta attenzione a non danneggiare le delicate membrane degli altoparlanti.

Queste attenzioni conserveranno i Suoi diffusori perfetti per molti anni. Il tempo contribuiro a migliorare il suono per effetto del rodaggio delle parti in movimento (membrane e suspensioni) e la camera acustica rispondere sempre meglio quando più sarea usata: sono le stesse regole che valgono per gli strumenti musicali a corda!

5 SMALTIMENTO

Smaltimento delle apparecchiature elettriche ed elettroniche. Direttive RAEE 2002/95/CE - RoHS 2011/65/EU.

Il significato del cestino barrato riportato sull'apparecchio indica che il prodotto, alla fine della propria vita utile, deve essere trattato separatamente dai rifiuti domestici.

L'utente è responsabile del conferimento dell'apparecchio, a fine vita, alle appropriate strutture di raccolta.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible, contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto.

Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifutti, o al negozio / rivenditore in cui è stato effettuato l'acquireto.

Questo apparecchio contiene materiali che possono inquinare se dispersi nell'ambiente. Consegnare l'apparecchio da smaltire ad un centro per la raccolta differenziata.
