Type de produit	Four encastrable électrique multifonction
Marque	CATA
Modèle	MD5008WH
Dimensions intérieures (H x L x P)	340 mm x 440 mm x 390 mm
Volume utile	40 litres
Poids approximatif	35 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance maximale absorbée	Environ 2,3 kW (résistance ventilateur)
Câble d'alimentation	3 x 1,5 mm² type H07RN-F
Protection	Interrupteur bipolaire 13 A avec séparation de contacts 3 mm
Fonctions de cuisson	Convection traditionnelle, chaleur tournante, gril, maxi-gril, gril ventilé, décongélation, élément supérieur/inférieur
Plage de température	50 °C à 250 °C
Minuteur électronique	Alarme indépendante, cuisson semi-automatique (durée, fin), cuisson automatique (début+fin)
Éclairage intérieur	Ampoule 15-25 W / 300 °C, culot E-14
Système de nettoyage	AquaSmart : 200 ml d'eau savonneuse, 15 min à 200 °C, puis refroidissement
Porte démontable	Oui, pour faciliter l'entretien (types A, B1, B2, C)
Vitre intérieure amovible	Oui, pour nettoyage (selon type de porte)
Revêtements catalytiques	Disponibles en option (non fournis)
Types de cuisson conseillés	Pâtisseries, rôtis, volailles, poissons, pizzas, gratins
Accessoires fournis	Grille métallique, lèchefrite, vis et caches de fixation
Classe énergétique	Non spécifiée (modèle ancien)
Garantie fabricant	Couverture selon conditions (hors lampe et pièces d'usure)
Normes de sécurité	CE, basse tension 73/23, CEM 89/336, EN 60335-1/-2-6

FOIRE AUX QUESTIONS - MD5008WH CATA

Comment installer correctement le four MD5008WH ?

L'installation doit être réalisée par un professionnel qualifié. Le four nécessite un encastrement standard de 600 mm, une ventilation arrière d'au moins 85-90 mm, et un branchement à la terre obligatoire sur un interrupteur bipolaire 13 A. Voir le manuel pour les schémas détaillés.

Que faire si le four ne chauffe plus ?

Vérifiez d'abord l'alimentation électrique (disjoncteur, prise). Si le voyant du thermostat s'allume mais le four ne chauffe pas, la résistance est peut-être défectueuse. Contactez le service après-vente. Ne tentez pas de réparer vous-même.

Comment nettoyer les parois internes du four ?

Utilisez le système AquaSmart : versez 200 ml d'eau savonneuse dans le plateau, lancez le four 15 min à 200 °C, laissez refroidir 20 min, puis essuyez avec un chiffon doux. Pour les taches tenaces, utilisez une solution d'ammoniaque diluée. N'utilisez jamais de produits abrasifs ou d'éponges métalliques.

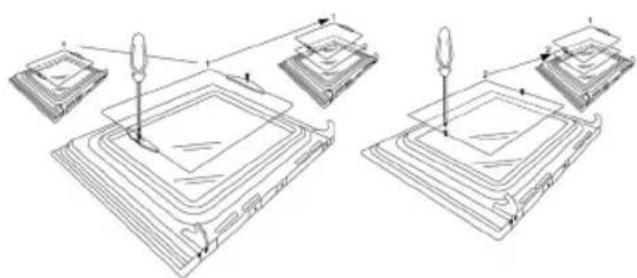

Comment retirer la porte du four pour nettoyer ?

La procédure dépend du type de porte (voir manuel). Généralement : ouvrez la porte à fond, levez les pattes de blocage des charnières, fermez la porte à moitié, puis soulevez-la en la tirant vers l'extérieur. Pour remonter, faites glisser les charnières dans les rainures et ouvrez complètement avant de rabattre les blocages.

Comment remplacer l'ampoule du four ?

Débranchez l'appareil. Retirez la porte et les grilles. Dévissez le capot en verre (tourner à gauche). Remplacez l'ampoule par une neuve de 15-25 W / 300 °C, culot E-14. Revissez le capot. Attention : l'ampoule n'est pas couverte par la garantie.

Le four émet une odeur ou de la fumée lors des premières utilisations, est-ce normal ?

Oui, c'est normal. La première chauffe à vide (20 min à 250 °C) élimine les résidus de fabrication. Aérez bien la pièce. Si l'odeur persiste, contactez le service client.

Comment programmer la cuisson automatique ?

Appuyez deux fois sur la touche F pour régler la durée de cuisson (ex: 0:45). Appuyez trois fois sur F pour régler l'heure de fin (ex: 14:00). Le four démarrera automatiquement à 13:15 et s'éteindra à 14:00. Un signal sonore retentira. N'oubliez pas d'arrêter manuellement le four après.

Quels accessoires sont inclus avec le four ?

Le four est livré avec une grille métallique, une lèchefrite, et des vis/caches pour la fixation dans le meuble. Les revêtements catalytiques sont en option.

Puis-je utiliser du papier aluminium dans le four ?

Ne couvrez pas la lèchefrite ou la sole avec du papier aluminium, car cela peut créer une accumulation de chaleur et endommager l'émail. N'enveloppez pas les aliments sous le gril, la réflexion pourrait endommager l'élément chauffant.

La porte du four ne ferme pas bien, que faire ?

Vérifiez que le joint est propre et non déformé. Un joint sale empêche une fermeture étanche. Nettoyez-le avec un chiffon humide. Si le joint est endommagé, remplacez-le via le service pièces détachées.

MODE D'EMPLOI MD5008WH CATA

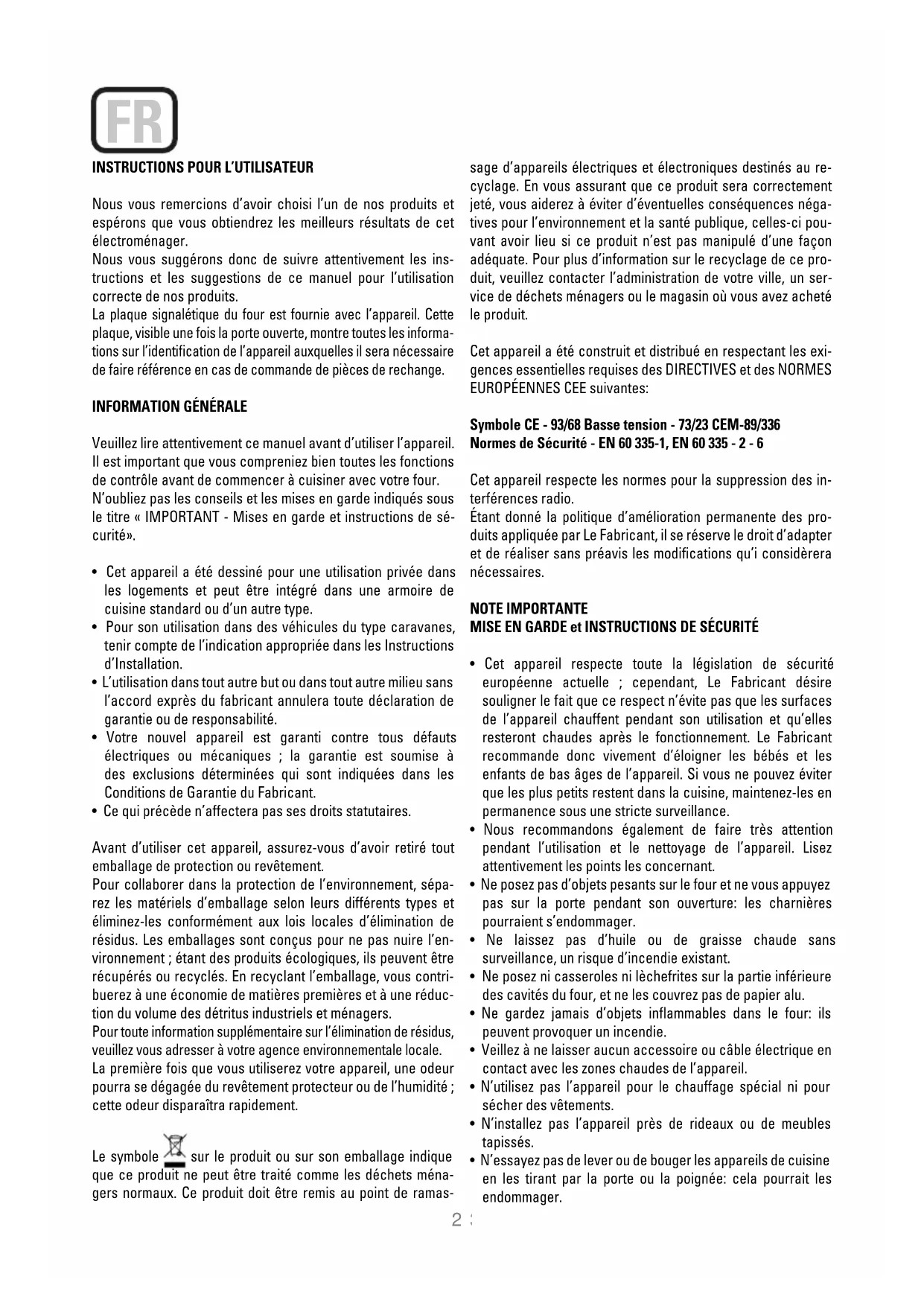

Instructions pour l'usage et la maintenance des fours a encastrement

EN

Nous vous remercions d'avoir choisi l'un de nos produits et espérons que vous obtiendrez les meilleurs résultats de cet électroménager.

Nous vous suggérons donc de suivre attentivement les instructions et les suggestions de ce manuel pour l'utilisation correcte de nos produits.

La plaque signalétique du four est fournie avec l'appareil. Cette plaque, visible une fois la porte ouverte, montre toutes les informations sur l'identification de l'appareil auxquelles il sera nécessaire de faire référence en cas de commande de pièces de rechange.

INFORMATION GÉNÉRALE

Veuillez lire attentivement ce manuel avant d'utiliser l'appareil. Il est important que vous compreniez bien toutes les fonctions de contrôle avant de commencer à cuisiner avec votre four. N'oubliez pas les conseils et les mises en garde indiqués sous le titre « IMPORTANT - Mises en garde et instructions de sécurité ».

• Cet appareil a été dessiné pour une utilisation privée dans les logements et peut être intégré dans une armoire de cuisine standard ou d'un autre type.
• Pour son utilisation dans des véhicules du type caravanes, tenir compte de l'indication appropriée dans les Instructions d'Installation.
• L'utilisation dans tout autre but ou dans tout autre milieu sans l'accord exprès du fabricant annulera toute déclaration de garantie ou de responsabilité.
• Votre nouvel appareil est garanti contre tous défauts électriques ou mécaniques ; la garantie est soumise à des exclusions déterminées qui sont indiquées dans les Conditions de Garantie du Fabricant.
• Ce qui précède n'affectera pas ses droits statutaires.

Avant d'utiliser cet appareil, assurez-vous d'avoir retiré tout emballage de protection ou revêtement.

Pour collaborer dans la protection de l'environnement, séparez les matériels d'emballage selon leurs différents types et éliminez-les conformément aux lois locales d'élimination de résidus. Les emballages sont conçus pour ne pas nuire l'environnement ; étant des produits écologiques, ils peuvent être récupérés ou recyclés. En recyclant l'emballage, vous contribuerez à une économie de matières premières et à une réduction du volume des détritus industriels et ménagers.

Pour toute information supplémentaire sur l'élimination de résidus, veuillez vous adresser à votre agence environnementale locale.

La première fois que vous utiliserez votre appareil, une odeur pourra se dégagée du revêtement protecteur ou de l'humidité ; cette odeur disparaîtra rapidement.

Le symbole sur le produit ou sur son emballage indique que ce produit ne peut être traité comme les déchets ménagers normaux. Ce produit doit être remis au point de ramas-

sage d'appareils électriques et électroniques destinés au recyclage. En vous assurant que ce produit sera correctement jeté, vous aiderez à éviter d'éventuelles conséquences négatives pour l'environnement et la santé publique, celles-ci pouvant avoir lieu si ce produit n'est pas manipulé d'une façon adéquate. Pour plus d'information sur le recyclage de ce produit, veuillez contacter l'administration de votre ville, un service de déchets ménagers ou le magasin où vous avez acheté le produit.

Cet appareil a été construit et distribué en respectant les exigences essentielles requises des DIRECTIVES et des NORMES EUROPÉENNES CEE suivantes:

Symbole CE - 93/68 Basse tension - 73/23 CEM-89/336 Normes de Sécurité - EN 60 335-1, EN 60 335 - 2 - 6

Cet appareil respecte les normes pour la suppression des interférences radio.

Étant donné la politique d'amélioration permanente des produits appliquée par Le Fabricant, il se réserve le droit d'adapter et de réaliser sans préavis les modifications qu'i considérera nécessaires.

NOTE IMPORTANTE MISE EN GARDE et INSTRUCTIONS DE SÉCURITÉ

• Cet appareil respecte toute la législation de sécurité européenne actuelle ; cependant, Le Fabricant désire souligner le fait que ce respect n'évite pas que les surfaces de l'appareil chauffent pendant son utilisation et qu'elles resteront chaudes après le fonctionnement. Le Fabricant recommande donc vivement d'éloigner les bébés et les enfants de bas âges de l'appareil. Si vous ne pouvez éviter que les plus petits restent dans la cuisine, maintenez-les en permanence sous une stricte surveillance.
• Nous recommandons également de faire très attention pendant l'utilisation et le nettoyage de l'appareil. Lisez attentivement les points les concernant.
• Ne posez pas d'objets pesants sur le four et ne vous appuyez pas sur la porte pendant son ouverture: les charnières pourraient s'endommager.
• Ne laissez pas d'huile ou de graisse chaude sans surveillance, un risque d'incendie existant.
• Ne posez ni casseroles ni lèchefrites sur la partie inférieure des cavités du four, et ne les couvrez pas de papier alu.
• Ne gardez jamais d'objets inflammables dans le four: ils peuvent provoquer un incendie.
• Veillez à ne laisser aucun accessoire ou câble électrique en contact avec les zones chaudes de l'appareil.
• N'utilisez pas l'appareil pour le chauffage spécial ni pour sécher des vêtements.
• N'installez pas l'appareil près de rideaux ou de meubles tapissés.

• N'essayez pas de lever ou de bouger les appareils de cuisine en les tirant par la porte ou la poignée: cela pourrait les endommager.

• Si le joint du four est très sale, la porte ne fermera pas correctement quand le four fonctionnera. Le devant des meubles situés près du four peut être endommagés. Le joint du four doit toujours être propre.

• Pendant son utilisation, l'appareil chauffe. Des précautions doivent donc être prises pour éviter de toucher des éléments chauffants à l'intérieur du four.
• Ouvrez le four en faisant attention: de la vapeur chaude peut en sortir et provoquer des brûlures à quiconque en serait proche.
• Ne versez pas d'eau dans le four quand il est très chaud: l'émail pourrait s'endommager.
• Cet appareil doit être installé correctement par une personne qualifiée et strictement en accord avec les instructions du fabricant.
• Le Fabricant décline toute responsabilité pour les dommages personnels ou matériels résultats d'une utilisation non conforme aux indications du présent manuel ou d'une installation incorrecte de cet appareil.
• De la chaleur, de la vapeur et de l'humidité se produiront pendant l'utilisation du four. Évitez tout type de blessures et assurez-vous que la pièce est ventilée d'une façon adéquate. Si l'appareil est utilisé de façon prolongée, une ventilation supplémentaire peut être nécessaire ; en cas de doute sur le volume nécessaire, veuillez consulter votre installateur qualifié.

MODE 'EMPLOI

Ce Manuel de l'Utilisateur doit être conservé pour de futures consultations et l'utilisation par quelqu'un qui ne serait pas familiarisé avec cet appareil.

Avant d'utiliser le four, en nettoyer soigneusement l'intérieur à l'eau tiède et au savon non abrasif. Introduire la grille et la lèchefrite dans leurs guides respectifs.

Ensuite, mettre le four à température maximale pendant environ 20 minutes pour éliminer tout résidu de graisse, d'huile ou de résines de fabrication qui pourraient causer des odeurs désagréables pendant la cuisson.

ATENCION: Au cours de cette première cuisson, il est possible qu'un peu de fumée ou des odeurs désagréables se dégagent du four.

Dans ce cas, ventilez correctement la pièce jusqu'à la fin de ce premier fonctionnement. Cette simple opération terminée, le four sera prêt pour réaliser sa première cuisson.

Cet appareil est exclusivement destiné à une utilisation ménagère.

Utilisez le four uniquement pour cuisiner des aliments.

UTILISATION DU FOUR

Le four est contrôlé par thermostat entre 50 °C et/ou 250 °C, en fonction de la température requise. Le pilote lumineux du thermostat s'allume et s'éteint pour indiquer le contrôle de température pendant les périodes de fonctionnement.

Le mode de cuisson désiré est sélectionné en utilisant le bou-

ton de contrôle multifonctions. Les fonctions pouvant être sélectionnées sont les suivantes:

A. LUMIÈRE DU FOUR. Automatique pour tous les modèles quand le mode de cuisson est choisi. La lumière du four reste allumée pendant que le four est utilisé.

B. MODE DE CONVECTION. Permet une cuisson traditionnelle avec de la chaleur des éléments supérieur et inférieur.

C. MODE D'ÉLÉMENT SUPÉRIEUR. Pour la cuisson douce, pour dorer ou pour conserver les plats cuisinés chauds.

D. MODE D'ÉLÉMENT INFÉRIEUR. Utilisé pour la cuisson lente et pour chauffer les repas.

E. MODE D'ÉLÉMENT CIRCULAIRE AVEC RENFORT DE VENTILATEUR. Permet de chauffer uniformément avec le ventilateur et de cuisiner différents plats en même temps sur différents niveaux.

F. MODE D'ÉLÉMENT INFÉRIEUR AVEC RENFORT DE VENTILATEUR. Permet de chauffer par semi-convection avec l'élément inférieur pour des plats délicats.

G. MODE DE CONVECTION AVEC RENFORT DE VENTILATEUR. Permet de chauffer par convection avec les éléments supérieur et inférieur pour une cuisson uniforme.

H. MODE GRIL. Pour gratiner et dorer les aliments.

I. MAXI-GRIL. Le même procédé qu'au point précédent mais l'élément du gril permet de griller une zone plus importante.

J. MODE DE GRIL AVEC RENFORT DE VENTILATEUR. Permet de dorer rapidement pour que les aliments conservent leur jus. En mode cuisson à ventilation forcée, cette fonction est la plus efficace au niveau énergétique.

K. MODE DÉCONGÉLATION. Le ventilateur fonctionne sans chaleur pour réduire le temps de décongélation des aliments congelés.

CONSEILS UTILES

• Avant de cuisiner, assurez-vous de retirer du four tous les accessoires non utilisés.
• Préchauffez le four à une température de cuisson avant de l'utiliser.
• Placez les plats de cuisson au centre du four et, quand vous en utilisez plusieurs, laissez un espace entre eux pour que l'air circule.
• Ne pas remplir excessivement la lèchefrite pour préparer un gâteau au fruit juteux. Le jus des fruits qui dégoutte de la lèchefrite produit des taches qu'il est impossible d'éliminer.
• Ne pas introduire de plats sur la base du four et ne pas la couvrir de papier alu ; cela produirait une accumulation thermique. Les temps de cuisson et de grillades ne coïncideraient pas ce qui pourrait endommager l'émail.
• Ouvrez le moins possible la porte du four pour voir les aliments (la lumière du four reste allumée pendant la cuisson).
• Faites attention au moment d'ouvrir la porte pour éviter le contact avec les pièces chaudes et la vapeur.

INSTRUCTIONS POUR LA CUISSON

Consultez l'information des récipients des aliments pour connaître les températures et les temps de cuisson. Lorsque vous vous serez familiarisé avec le rendement de votre appareil, les températures et les temps peuvent être modifiés pour les adapter à vos goûts personnels.

Vérifiez que les aliments congelés se décongèlent bien entièrement avant de les cuisiner, sauf indication contraire.

Type d'aliment Temp. °C Guides Temps de cuissonen minutesConseillé Personnel

Plats sucrés dans moule avec pâte battueGâteaux ou viennoiseries 175 2 55-65Tarte sublime 175 3 60-70

Plats sucrés dans moule à "pastaflora"Fond de tartes 200 3 08-10Fond de tarte avec fromage blanc 200 3 25-35Fond de tarte avec fruits 200 3 25-35Fond pour tartes 180 3 30-45Pain mou 1 Kg de farine 200 3 25-35

Petits plats sucrés"Pastaflora" 200 3 10-15Pâte à Beignets 200 2 35-45Pâte à Biscuits 200 3 15-20

Lasagne 225 2 40-50

Viandes (Temps de cuisson par cm d'épaisseurRôtis à cuisson longue 200 2 120-150Rôtis à cuisson courte 200 2 60-90Boulettes 200 2 30-40

VolaillesCanard 1 1/2 kg 200 2 120-180Oie 3 Kg 200 2 150-210Poulet grillé 200 2 60-90Dinde 5 Kg 175 2 240-260

Type d'aliment Temp. °C Guides Temps de cuissonen minutesConseillé Personnel
Gibier
Lièvre	200 2	60-90
Pâté de chevreuil	200 2	90-150
Gigot de cerf	175 2	90-180
Légumes
Pommes de terre au four	220 2	30-40
Flan aux légumes	200 2	40-50
Poissons
Truite 200	2	40-50
Daurade	200 2	40-50
Pizza	240 3	10-20
Gril
Côtelettes		4 8-12
Saucisses		4 10-12
Poulet grillé		2 25-35
Rôti de veau grillé 0,6 Kg		50-60

* Le numéro des guides fait référence au plus bas (l'appui sur le fond du four étant exclus puisque le plat ne peut y être introduit

LES INFORMATIONS SUR LES EMPLACEMENT SONT DONNÉE À TITRE RADIO, ÉTANT DONNÉ QUE LE TYPE ET LE TEMPS DE CUISSON VARIENT EN FONCTION DE LA QUANTITÉ ET DE LA QUALITÉ DES ALIMENTS.

COMMENT UTILISER LE GRIL

Posez les aliments que vous désirer dorer sur le grille ou dans un plat à bords très bas. La grille doit être placée au niveau le plus haut, alors que la lèchefrite doit rester au niveau le plus bas. Connecter la résistance gril sur la position du sélecteur pour les fours ventilés 📄, 📄 ou sur la position 📄, 📄, 📄 du sélecteur pour les fours multifonctions. En fonction du type d'aliment (viandes, poissons, volailles, etc.) il sera nécessaire de les retourner pour pouvoir exposer les deux faces aux rayons infrarouges du gril. À titre purement d'orientation, nous indiquons ci-après quelques temps de cuisson:

Aliments au Gril	Temps de cuisson en minutes Conseillé
Viandes peu épaisses ou fines	4-6
Viandes normales	5-8
Poisson sans écailles	8-10
Poisson (par ex. truite, saumon	12-15
Saucisses	10-12
Sandwichs	2-5

MISE EN GARDE

• N'utilisez pas de papier alu pour couvrir la lèchefrite ou pour chauffer.
• N'enveloppez pas les aliments dans du papier alu et ne les placez pas sous le gril - la grande réflectivité de l'aluminium pourrait endommager l'élément du gril.

UTILISATION DU MINUTEUR ÉLECTRONIQUE

8 ② (✓) F (✓) (+)

Description des fonctions du minuteur :

Alarme d'avertissement

Cuisson avec fonction automatique (durée)

Fin du temps de cuisson (heure de fin de cuisson)

Configuration de l'horloge. Horloge de l'afficheur au format 24 heures

Description des touches :

Diminution des minutes

Sélecteur de fonctions du minuteur

Augmentation des minutes

Alarme d'avertissement

Avertisseur sonore indépendant qui peut être réglé pour une période maximale de 23 heures et 59 minutes. Pour régler la durée, appuyer une fois sur la touche FL'indicateur d'alarme se met alors à clignoter pendant 5 secondes, laps de temps pendant lequel il est possible de régler la durée souhaitée en appuyant sur les touches et. Le compte à rebours démarre aussitôt. Une fois la durée écoulée, l'indicateur se met à clignoter et un signal sonore discontinu retentit (celui-ci peut être arrêté en appuyant sur la touche). Si ce signal n'est pas interrompu manuellement, il s'arrête automatiquement au bout de 2 minutes. L'alarme d'avertissement ne contrôle aucune fonction du four.

Cuisson semi-automatique

A. Programmation de la durée de cuisson

Après avoir appuyé deux fois sur la touche frégler le temps de cuisson souhaité à l'aide des touches et. La cuisson démarre aussitôt et l'indicateur apparaît sur l'afficheur. Après écoulement de la durée programmée, la cuisson s'arrête et un signal sonore discontinu retentit. Couper ce dernier comme indiqué précédemment.

Garder à l'esprit que le four continue de fonctionner y compris lorsque le processus de cuisson est terminé et que l'alarme s'est arrêtée de sonner. Le four doit être arrêté manuellement.

B. Programmation de l'heure de fin de cuisson

Après avoir appuyé trois fois sur la touche Frégler l'heure de fin de cuisson souhaitée à l'aide des touches et. La cuisson démarre aussitôt et l'indicateur apparaît sur l'afficheur. Une fois l'heure de fin de cuisson atteinte, la cuisson s'arrête et un signal sonore discontinu retentit. Couper ce dernier comme indiqué précédemment.

L'état de la programmation peut être affiché à tout moment en appuyant sur la touche Ⓕ est également possible d'annuler la programmation à tout moment en appuyant et en ramenant l'afficheur à zéro. Une autre pression de la touche permet ensuite de remettre le four en fonctionnement manuel. Garder à l'esprit que le four continue de fonctionner y compris lorsque le processus de cuisson est terminé et que l'alarme s'est arrêtée de sonner. Le four doit être arrêté manuellement.

Cuisson automatique. (≠)

(début et fin de cuisson)

1) Programmer la durée de cuisson en appuyant deux fois sur la touche ⑤et en réglant la durée souhaitée à l'aide des touches ⑥et.
2) Programmer l'heure de fin de cuisson en appuyant trois fois sur la touche Fet en sélectionnant l'heure souhaitée à l'aide des touches et.
3) Sélectionner la température et la fonction souhaitées à l'aide des commandes du thermostat et du sélecteur.

Une fois ces opérations réalisées, les indicateurs (et s'allument de manière permanente sur l'afficheur pour signaler que le four est programmé.

Exemple pratique :

On souhaite réaliser une cuisson de 45 minutes qui doit se terminer à 14 h.

• Appuyer deux fois sur la touche Fet sélectionner « 0.45 » à l'aide des touches et . +
• Appuyer trois fois sur la touche ret sélectionner « 14.00 » à l'aide des touches et . +
• Une fois ces opérations terminées, l'heure actuelle réapparaît sur l'afficheur et les indicateurs (et s'allument pour confirmer que la programmation a été comprise et mémorisée.
• À 13 h 15 (14 h moins 45 minutes), le four se met en marche automatiquement.
• La cuisson s'arrête automatiquement à 14 h et le signal sonore discontinu retentit.
• Couper ce dernier en appuyant sur n'importe quelle touche.

Garder à l'esprit que le four continue de fonctionner y compris lorsque le processus de cuisson est terminé et que l'alarme s'est arrêtée de sonner. Le four doit être arrêté manuellement.

Configuration de l'horloge

Aussitôt après avoir branché le four (mais également après toute coupure de courant éventuelle), la valeur « 12.00 » apparaît sur l'afficheur et l'indicateur se met à clignoter jusqu'à ce que l'heure exacte soit programmée.

Pour régler l'heure, il suffit d'appuyer sur la touche ☑ ou ✅ jusqu'à ce que la valeur exacte soit atteinte. Un retard d'acceptation de 5 secondes est établi et aucune touche ne doit être enfoncée pendant ce laps de temps. La vitesse de défilement de l'afficheur augmente de manière significative quelques secondes après avoir commencé à appuyer sur les touches.

Pour modifier l'heure de l'horloge, appuyer quatre fois sur jusqu'à ce que l'indicateur se mette à clignoter. Régler ensuite l'heure exacte à l'aide des touches et.

REMARQUES

MISE EN GARDE ! Les coupures de courant provoquent l'annulation des fonctions programmées et des réglages de l'horloge. Après retour du courant, l'indicateur se met à clignoter et le four peut être reprogrammé.

ENTRETIEN DE L'APPAREIL

IMPORTANT

Comme précaution de sécurité, avant toute opération de nettoyage du four toujours le débrancher du courant ou retirer la ligne d'alimentation de l'appareil.

Le nettoyage du four sans panneaux autonettoyants doit être réalisé après l'utilisation, quand l'appareil est éteint mais encore tiède, et non chaud, de sorte que la pellicule de graisse produite par les vapeurs de la cuisson sur les parois soit encore facile à retirer ; de plus, à ce moment les éclaboussures de graisse ne sont pas encore trop dures ni consistantes.

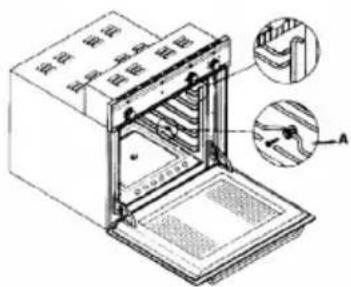

Retirez les supports latéraux de fil métallique chromé ; tirez la partie avant vers le haut pour les retirer de la paroi et des orifices arrière. Nettoyez le four avec un chiffon doux imbibé d'une solution diluée d'ammoniaque ; rincez et séchez. Si des taches ou des éclaboussures restaient, mettez un chiffon humidifié d'ammoniaque sur le fond du four, fermer la porte et, après quelques heures, lavez le four à l'eau chaude et au détergent liquide ; rincez et séchez soigneusement. Pour nettoyer les parties externes de métal brillant, utilisez un chiffon doux et de l'eau savonneuse ; ne jamais utiliser de produits en poudre contenant des abrasifs.

De plus, évitez l'utilisation de substances acides ou alcalines (jus de citron, vinaigre, sel, tomates, etc.) Évitez l'utilisation de produits à base de chlore, d'acides ou d'abrasifs, en particulier pour le nettoyage des parois vernies.

N'utilisez pas non plus d'éponge métallique ou d'outils rigides, les finitions superficielles du four pouvant être endommagées. N'utilisez pas de nettoyeurs à haute pression ni d'appareils à vapeur pour nettoyer le four.

Normalement, passer un chiffon doux et humide avec un détergent chaud est suffisant ; cependant, pour les marques persistantes, il est recommandé de procéder comme suit:

SYSTEME DE NETTOYAGE DES FOURS EQUIPES DU SYSTEME AQUASMART

1 Retirer les composants internes, la grille

2 Verser 200 ml d'eau savonneuse au niveau de la Plateau du four.

3 Placer le four en fonction pendant 15 minutes à 200 °C.

4 Placer le régulateur de température de 200 à 0 °C. Laisser le four refroidir pendant 20 minutes.

5 Régler la fonction AquaSmart sur 0. Nettoyer avec un chiffon doux.

PIÈCES ÉMAILLÉES VITRIFIÉES

Utilisez seulement un nettoyant recommandé pour ce type de matériau ; évitez les produits à base de chlorure, comme l'eau de Javel.

VITRE DE LA PORTE

N'utilisez jamais de produit abrasif pouvant endommager la vitre. N'oubliez pas que si la surface du panneau en verre se raie, cela pourrait provoquer une panne dangereuse.

Pour faciliter le nettoyage, la vitre intérieure de la porte peut être retirée. Ci-après, le démontage de la vitre est décrit pour les trois types de porte existant.

Type de porte A

Après avoir retiré les vis de fixation de la vitre située sur la face intérieure de la porte, enlever la vitre avec précaution. Sur les versions équipées de trois vitres, il est possible de démonter également la vitre

Type de porte B1 / B2

Après avoir retiré les vis de fixation du support supérieur de la vitre, enlever cette dernière dans le sens « A ». La vitre peut alors être ôtée. Dans les versions équipées de trois vitres, il est possible de démonter également la vitre intermédiaire.

Faire doucement levier avec un tournevis plat situé dans la rainure, comme indiqué sur la figure.

Au remontage, vérifiez que la vitre est correctement placée dans l'encastrement de la porte et sur tout le contour.

RETRAIT DE LA PORTE DU FOUR

Pour faciliter le nettoyage à l'intérieur du four, la porte peut être retirée. Ci-après, le démontage de la porte est décrit pour les trois types de porte existant :

Type de porte A / B2

Les charnières « A » ont des boulons mobiles « B ».

Levez le boulon « B » pour libérer la charnière de son logement.

Fermez ensuite la porte jusqu'à la position intermédiaire.

Vous devez alors lever la porte en la faisant glisser vers l'extérieur pour la retirer ; tenez la porte par les côtés près des charnières pour réaliser ces opérations.

Pour remonter la porte, faites d'abord glisser les charnières dans leurs rainures et ouvrez complètement la porte.

Avant de fermer la porte n'oubliez pas de tourner les écrous mobiles « B » qui servent à maintenir les deux charnières (Fig. 3).

- Prenez soin de ne pas retirer le système de blocage des charnières au moment d'enlever la porte ; dans le cas contraire, le mécanisme de la charnière effectuerait un retour brusque.

- Ne plongez sous aucun prétexte la porte dans de l'eau.

Type de porte B1

Ouvrez totalement la porte jusqu'à la position « D »

Levez les deux pattes mobiles « A » des charnières, jusqu'à fixer le point « B ».

Fermez ensuite la porte jusqu'à la position intermédiaire.

Vous devez alors lever la porte en la faisant glisser vers l'extérieur pour la retirer ; tenez la porte par les côtés près des charnières pour réaliser ces opérations.

Pour remonter la porte, faites d'abord glisser les charnières dans leurs rainures et ouvrez complètement la porte.

Avant de fermer la porte n'oubliez pas de tourner les écrous mobiles « B » qui servent à maintenir les deux charnières (Fig. X).

• Prenez soin de ne pas retirer le système de blocage des charnières au moment d'enlever la porte ; dans le cas contraire, le mécanisme de la charnière effectuerait un retour brusque.
• Ne plongez sous aucun prétexte la porte dans de l'eau.

Type de porte C

Ouvrez la porte et tenez-la fermement.

À l'aide d'un tournevis adéquat, démontez la charnière inférieure de la partie maintenue au four.

Retirez ensuite la charnière supérieure de son logement et enlevez la porte.

Pour remonter la porte, réalisez l'opération inverse.

Accessoires inclus avec le four (Fig.4)

Le four peut être équipé de guides latéraux qui sont fixés à la paroi du four. Introduire les grilles et le lèche-fritte inclus dans les guides latéraux. Ci-après, le démontage des guides est décrit pour les deux types existant :

Grille type 1

Pour retirer les guides latéraux il suffit d'exercer une légère pression vers le bas sur le point A.

Pour retirer les guides latéraux, enlevez la vis à l'aide d'un tournevis adéquat puis déplacer la grille vers le haut jusqu'à ce qu'elle soit libérée.

intermédiaire. Le procédé est le même que celui décrit plus haut.

Cet appareil doit être installé par une personne compétente, et conformément à la version actuelle des Règlements et Normes de Sécurité du RU ou leurs équivalents de la Norme Européenne:

Réglementations urbanistiques (publiées par le Département de l'Environnement).

Normes urbanistiques (publiées par le Département de Développement d'Écosse).

Réglementations de câblage IEE.

Électricité dans les réglementations du travail.

MISE EN SERVICE PRÉALABLE DE L'APPAREIL

Au moment du désemballage, vérifier que les pièces suivantes accompagnent bien l'appareil:

• Manuel d'Instructions et d'Installation

- grille de four 1 lèchefrite

- Vis et caches pour fixer l'appareil dans le logement

MISE EN PLACE DE L'APPAREIL (voir Fig. 5)

Ces appareils sont classés comme de Classe I.

Le branchement à terre est obligatoire, conformément à ce qui est établi para la loi. Le fabricant décline toute responsabilité dans le cas où les normes contre accidents n'auraient pas été respectées.

IMPORTANT

Le meuble ou l'armoire adjacente et tous les matériels utilisés dans l'installation doivent résister une augmentation de température minimum de 85 °C sur la température ambiante pendant l'utilisation de l'appareil.

Des types de meubles de cuisine déterminés en vinyle ou laminés sont particulièrement sujets à souffrir des dommages par décoloration à des températures situées au-dessous de celles indiquées.

Si l'appareil est installé sans que cette limite de température soit respectée ou s'il est placé à moins de 4 mm des armoires adjacentes, la responsabilité sera du propriétaire.

NOTES D'INSTALLATION

1. Le four doit être installé dans un logement standard de 600 mm, comme indiqué Fig. 5, soit sous une cuisinière soit dans une colonne.
2. En insérant le four dans une colonne, il est indispensable de retirer le panneau arrière du meuble pour assurer une ventilation suffisante, et de laisser une ouverture d'au moins 85-90 mm, comme indiqué Fig. 5.
3. Vérifier que le four a été fixé correctement et d'une façon sure dans son logement. La fixation du four dans l'armoire se réalise avec 4 vis "A", Fig. 5, une à chaque coin du cadre de la porte du four.

Fig. 5: Distances d'installation pour fours électriques simples de 60 cm de largeur (la forme de la carcasse supérieure peut varier) et de sa fixation dans l'armoire.,
DIMENSIONS D'ENCASTREMENT POUR FOUR AVEC UNE ÉPAISSEUR DE PORTE DE 26 mm (dim A)

85 + 90 550 min. 65 + 90 560 560 + 583 550 min. 65 + 90 560 523 597 26 (dim A) 471 591

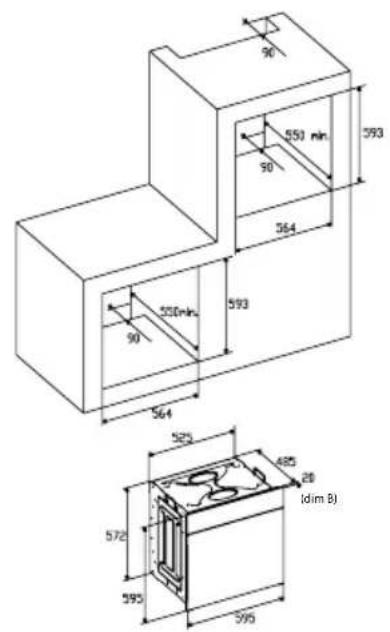

DIMENSIONS D'ENCASTREMENT POUR FOUR AVEC UNE ÉPAISSEUR DE PORTE DE 20 mm (dim B)

90 550 min 593 50 564 200min 593 564 505 485 20 dim B) 572 595 395

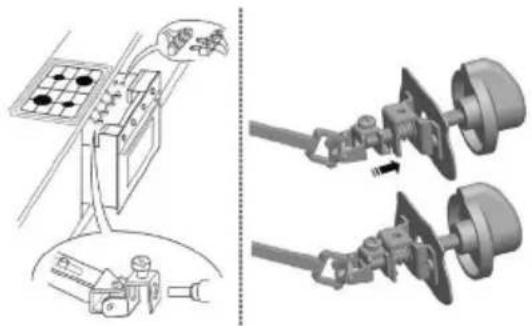

1. Dans le cas d'une installation de fours polyvalents, installer les cardans comme indiqué Fig. 6.


A. Le guide de support doit être retiré
B. Espace de 75-90 mm entre le mur et l'arrière de l'étagère de support et la base de l'armoire
C.Socle
D. Face avant du caisson à monter

Fig. 7: Conditions requises de ventilation et de découpe pour l'installation d'un four électrique simple dans une unité de cuisine standard.

Conditions requises de ventilation minimales pour les étagères supérieures, de base et de support de l'arrière de l'unité.

A.Panneuarrière

B. Espace de stockage
C. Retirer l'arrière de cette section
D.Panneuarrière
E. Espace de stockage
F.Socle
G. Découpe de ventilation minimum 80 cm³

A B C D

Fig. 8: Conditions requises de ventilation et de découpe pour l'installation d'un four électrique simple dans une armoire haute.

85÷90 51.5 A B C D E F G

BRANCHEMENT ÉLECTRIQUE

Avant de brancher l'appareil, vérifier que la tension d'alimentation marquée sur la plaque signalétique coïncide bien avec la tension de l'alimentation de réseau.

Pour les installations électriques, le registre NICEIC est recommandé.

MISE EN GARDE - CET APPAREIL DOIT ÊTRE CONNECTÉ À LA TERRE

Cet appareil doit être câblé à un interrupteur automatique bipolaire de 13 A avec prise protégée, qui ait une séparation de contacts de 3 mm et située dans un endroit facilement accessible près de l'appareil.

IMPORTANT

Les conducteurs du câble d'alimentation de réseau sont codés par couleurs de la façon suivante:

Vert et jaune - Terre

Bleu - Neutre

Marron - Ligne

• Le conducteur vert et jaune doit être connecté à la borne marquée d'un "E" ou d'un symbole de terre ou de couleur vert et jaune. Le conducteur bleu doit être connecté à la borne marquée d'un "N". Le conducteur marron doit être connecté à la borne marquée d'un "L".
• À aucun point, le câble ne devra arriver à une température supérieure de 50 °C à la température ambiante.
• Si le câble d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial que fournira le fabricant ou le service après-vente.

REPLACEMENT DU CÂBLE D'ALIMENTATION DE RÉSEAU

Si le câble d'alimentation de réseau doit être remplacé, procéder de la façon suivante:

1. Débrancher l'appareil de l'alimentation, dévisser les vis de fixation et retirer le panneau arrière.
2. Dévisser les vis de fixation et celles des bornes pour libérer le câble existant.
3. Monter le nouveau câble qui devra remplir les spécifications en rapport avec les Informations Techniques, en assurant la connexion correcte des codes de couleur et que toutes les vis soient correctement serrées.

MAINTENANCE

Avant de réaliser la maintenance, débrancher l'appareil de l'alimentation électrique.

Pendant la période de garantie, demander toutes les interventions nécessaires au Service d'Assistance Technique du fabricant. Tenez compte du fait que l'intervention ou la réparation effectuée par un personnel non autorisé annulera cette garantie.

REMPLACEMENT DE L'AMPOULE DU FOUR

(Non couvert par la garantie de l'appareil.)

Le four est équipé d'une lampe dont les caractéristiques sont les suivantes: 15 W ou 25 W, 300 °C et du type E-14

ATTENTION: Débranchez l'appareil de l'alimentation électrique, retirez la porte du four (comme décrit précédemment) ainsi que les étagères.

Retirez le couvercle protecteur en verre de l'ampoule, en tournant dans le sens contraire à celui des aiguilles d'une montre. Fig. 9 (A)

Dévissez la vieille ampoule et l'éliminer d'une façon sure et écologique ; la changer pour une du type spécifié dans les Informations Techniques et remonter le protecteur.

NOTE - Le protecteur en verre peut être très serré ; si besoin, utiliser une mâchoire pour le retirer.

(Quand ils sont montés, les revêtements ne sont pas couverts par la garantie de l'appareil)

Pour maintenir "toujours propres" d'une façon efficace les revêtement, le four doit être chauffé à un minimum de 200 °C à condition qu'il existe des taches persistantes, pour éviter qu'elles ne deviennent permanentes.

Si les revêtements deviennent noirs et brillants, ils doivent être changés pour des neufs. Retirer tous les accessoires internes pour faciliter le remplacement des revêtements.

Les revêtements de rechange peuvent être achetés directement au Service de Pièces de Rechange du fabricant (voir détails sur la quatrième page de couverture). Au moment de passer la commande, indiquez les références du type de produit décrit sur la plaque signalétique et/ou le numéro de série de l'appareil.

INFORMATIONS TECHNIQUES

DIMENSIONS INTÉRIEURES

Hauteur: 340 mm

Largeur: 440 mm

Profondeur: 390 mm

Volume utile: 40 litres

INFORMATIONS ÉLECTRIQUES

Tension nominale:

220 V - 240 V \~ 50 Hz

Connexion d'alimentation:13 A (interrupteur automatique bipolaire avec prise protégée, avec séparation de contacts de 3 mm

ABSORPTION DE PUISSANCE

Résistance sole: 1,30 kW

Résistance plafond: 0,90 kW

Résistance ventilateur: 2,30 kW

Résistance Gril: 1,3 5kW

Câble d'alimentation de réseau:

3 x 1,5 mm2 type H07RN-F

Ampoule du four:

15 W - 25 W / 300 °C vis du type E-14

Le Fabricant décline toute responsabilité pour les dommages produits à personnes et objets, et qui seraient le résultat d'une installation incorrecte ou impropre de l'appareil.

Le Fabricant se réserve le droit d'apporter, sans besoin de préavis, toutes les modifications qu'il considérerait nécessaires et utiles à ses produits.

USER INSTRUCTIONS
