Tipo de produto	Forno embutível elétrico multifunção
Marca	CATA
Modelo	MD5008WH
Dimensões internas (A x L x P)	340 mm x 440 mm x 390 mm
Volume útil	40 litros
Peso aproximado	35 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Potência máxima absorvida	Aproximadamente 2,3 kW (resistência ventilador)
Cabo de alimentação	3 x 1,5 mm² tipo H07RN-F
Proteção	Interruptor bipolar 13 A com separação de contatos 3 mm
Funções de cozimento	Convecção tradicional, calor rotativo, grelha, maxi-grelha, grelha ventilada, descongelamento, elemento superior/inferior
Faixa de temperatura	50 °C a 250 °C
Temporizador eletrônico	Alarme independente, cozimento semiautomático (duração, fim), cozimento automático (início+fim)
Iluminação interna	Lâmpada 15-25 W / 300 °C, base E-14
Sistema de limpeza	AquaSmart: 200 ml de água com sabão, 15 min a 200 °C, depois resfriamento
Porta removível	Sim, para facilitar a manutenção (tipos A, B1, B2, C)
Vidro interno removível	Sim, para limpeza (conforme tipo de porta)
Revestimentos catalíticos	Disponíveis como opcionais (não fornecidos)
Tipos de cozimento recomendados	Doces, assados, aves, peixes, pizzas, gratinados
Acessórios fornecidos	Grade metálica, assadeira, parafusos e tampas de fixação
Classe energética	Não especificada (modelo antigo)
Garantia do fabricante	Cobertura conforme condições (exceto lâmpada e peças de desgaste)
Normas de segurança	CE, baixa tensão 73/23, CEM 89/336, EN 60335-1/-2-6

Perguntas frequentes - MD5008WH CATA

Como instalar corretamente o forno MD5008WH?

A instalação deve ser realizada por um profissional qualificado. O forno requer um embutimento padrão de 600 mm, ventilação traseira de pelo menos 85-90 mm e ligação à terra obrigatória em um interruptor bipolar 13 A. Consulte o manual para diagramas detalhados.

O que fazer se o forno não aquecer mais?

Verifique primeiro a alimentação elétrica (disjuntor, tomada). Se a luz do termostato acender mas o forno não aquecer, a resistência pode estar com defeito. Contate o serviço pós-venda. Não tente consertar sozinho.

Como limpar as paredes internas do forno?

Use o sistema AquaSmart: despeje 200 ml de água com sabão na bandeja, ligue o forno 15 min a 200 °C, deixe esfriar 20 min e depois limpe com um pano macio. Para manchas difíceis, use uma solução de amônia diluída. Nunca use produtos abrasivos ou esponjas metálicas.

Como remover a porta do forno para limpeza?

O procedimento depende do tipo de porta (consulte o manual). Geralmente: abra a porta totalmente, levante as presilhas de travamento das dobradiças, feche a porta até a metade e levante-a puxando para fora. Para recolocar, deslize as dobradiças nas ranhuras e abra completamente antes de abaixar os travamentos.

Como substituir a lâmpada do forno?

Desconecte o aparelho. Remova a porta e as grades. Desparafuse a tampa de vidro (gire para a esquerda). Substitua a lâmpada por uma nova de 15-25 W / 300 °C, base E-14. Reaparafuse a tampa. Atenção: a lâmpada não está coberta pela garantia.

O forno emite odor ou fumaça nas primeiras utilizações, é normal?

Sim, é normal. O primeiro aquecimento vazio (20 min a 250 °C) elimina os resíduos de fabricação. Ventile bem o ambiente. Se o odor persistir, contate o atendimento ao cliente.

Como programar o cozimento automático?

Pressione duas vezes no botão F para ajustar a duração do cozimento (ex: 0:45). Pressione três vezes no F para ajustar a hora de término (ex: 14:00). O forno iniciará automaticamente às 13:15 e desligará às 14:00. Um sinal sonoro soará. Não se esqueça de desligar manualmente o forno depois.

Quais acessórios estão incluídos com o forno?

O forno é fornecido com uma grade metálica, uma assadeira e parafusos/tampas para fixação no móvel. Os revestimentos catalíticos são opcionais.

Posso usar papel alumínio no forno?

Não cubra a assadeira ou o fundo com papel alumínio, pois isso pode criar acúmulo de calor e danificar o esmalte. Não envolva alimentos sob o grill, o reflexo pode danificar o elemento de aquecimento.

A porta do forno não fecha bem, o que fazer?

Verifique se a vedação está limpa e não deformada. Uma vedação suja impede o fechamento hermético. Limpe-a com um pano úmido. Se a vedação estiver danificada, substitua-a através do serviço de peças de reposição.

MANUAL DE UTILIZADOR MD5008WH CATA

Instruções de uso e manutenção para fornos de encastrar

RU

AVVIAMENTO PRELIMINARE DELL' APPARECCHIO

COLLEGAMENTO ELETTRICO

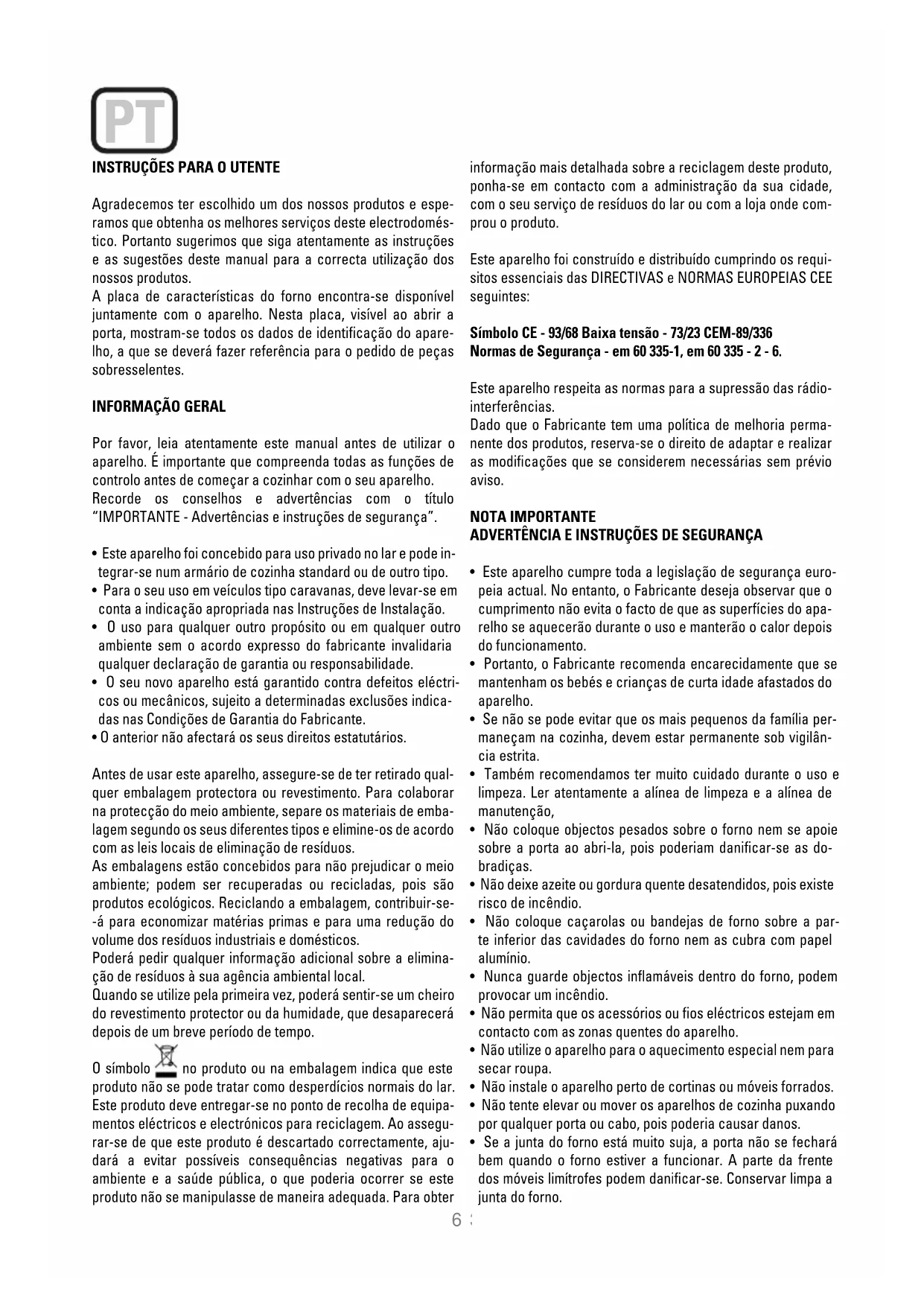

Agradecemos ter escolhido um dos nossos produtos e esperamos que obtenha os melhores serviços deste electrodoméstico. Portanto sugerimos que siga atentamente as instruções e as sugestões deste manual para a correcta utilização dos nossos produtos.

A placa de características do forno encontra-se disponível juntamente com o aparelho. Nesta placa, visível ao abrir a porta, mostram-se todos os dados de identificação do aparelho, a que se deverá fazer referência para o pedido de peças sobresselentes.

INFORMAÇÃO GERAL

Por favor, leia atentamente este manual antes de utilizar o aparelho. É importante que compreenda todas as funções de controlo antes de começar a cozinhar com o seu aparelho. Recorde os conselhos e advertências com o título "IMPORTANTE - Advertências e instruções de segurança".

• Este aparelho foi concebido para uso privado no lar e pode integrar-se num armário de cozinha standard ou de outro tipo.
• Para o seu uso em veículos tipo caravanas, deve levar-se em conta a indicação apropriada nas Instruções de Instalação.
• O uso para qualquer outro propósito ou em qualquer outro ambiente sem o acordo expresso do fabricante invalidaria qualquer declaração de garantia ou responsabilidade.
• O seu novo aparelho está garantido contra defeitos eléctricos ou mecânicos, sujeito a determinadas exclusões indicadas nas Condições de Garantia do Fabricante.
• O anterior não afectará os seus direitos estatutários.

Antes de usar este aparelho, assegure-se de ter retirado qualquer embalagem protectora ou revestimento. Para colaborar na protecção do meio ambiente, separe os materiais de embalagem segundo os seus diferentes tipos e elimine-os de acordo com as leis locais de eliminação de resíduos.

As embalagens estão concebidos para não prejudicar o meio ambiente; podem ser recuperadas ou recicladas, pois são produtos ecológicos. Reciclando a embalagem, contribuir-se-á para economizar matérias primas e para uma redução do volume dos resíduos industriais e domésticos.

Poderá pedir qualquer informação adicional sobre a eliminação de resíduos à sua agência ambiental local.

Quando se utilize pela primeira vez, poderá sentir-se um cheiro do revestimento protector ou da humidade, que desaparecerá depois de um breve período de tempo.

O símbolo no produto ou na embalagem indica que este produto não se pode tratar como desperdícios normais do lar. Este produto deve entregar-se no ponto de recolha de equipamentos eléctricos e electrónicos para reciclagem. Ao assegurar-se de que este produto é descartado correctamente, ajudará a evitar possíveis consequências negativas para o ambiente e a saúde pública, o que poderia ocorrer se este produto não se manipulasse de maneira adequada. Para obter

informação mais detalhada sobre a reciclagem deste produto, ponha-se em contacto com a administração da sua cidade, com o seu serviço de resíduos do lar ou com a loja onde comprou o produto.

Este aparelho foi construído e distribuído cumprindo os requisitos essenciais das DIRECTIVAS e NORMAS EUROPEIAS CEE seguintes:

Símbolo CE - 93/68 Baixa tensão - 73/23 CEM-89/336 Normas de Segurança - em 60 335-1, em 60 335 - 2 - 6.

Este aparelho respeita as normas para a supressão das rádio-interferências.

Dado que o Fabricante tem uma política de melhoria permanente dos produtos, reserva-se o direito de adaptar e realizar as modificações que se considerem necessárias sem prévio aviso.

NOTA IMPORTANTE ADVERTÊNCIA E INSTRUÇÕES DE SEGURANÇA

• Este aparelho cumpre toda a legislação de segurança europeia actual. No entanto, o Fabricante deseja observar que o cumprimento não evita o facto de que as superfícies do aparelho se aquecerão durante o uso e manterão o calor depois do funcionamento.
• Portanto, o Fabricante recomenda encarecidamente que se mantenham os bebés e crianças de curta idade afastados do aparelho.
• Se não se pode evitar que os mais pequenos da família permaneçam na cozinha, devem estar permanente sob vigilância estrita.
• Também recomendamos ter muito cuidado durante o uso e limpeza. Ler atentamente a alínea de limpeza e a alínea de manutenção,
• Não coloque objectos pesados sobre o forno nem se apoie sobre a porta ao abri-la, pois poderiam danificar-se as dobradiças.
• Não deixe azeite ou gordura quente desatendidos, pois existe risco de incêndio.
• Não coloque caçarolas ou bandejas de forno sobre a parte inferior das cavidades do forno nem as cubra com papel alumínio.
• Nunca guarde objectos inflamáveis dentro do forno, podem provocar um incêndio.
• Não permita que os acessórios ou fios eléctricos estejam em contacto com as zonas quentes do aparelho.
• Não utilize o aparelho para o aquecimento especial nem para secar roupa.
• Não instale o aparelho perto de cortinas ou móveis forrados.
• Não tente elevar ou mover os aparelhos de cozinha puxando por qualquer porta ou cabo, pois poderia causar danos.

• Se a junta do forno está muito suja, a porta não se fechará bem quando o forno estiver a funcionar. A parte da frente dos móveis limítrofes podem danificar-se. Conservar limpa a junta do forno.

• Durante o uso o aparelho aquece. Deve ter-se a precaução de evitar tocar elementos calefactores dentro do forno.

• Abrir o forno com cuidado. Pode sair vapor quente e provocar queimaduras a quem estiver perto.
• Não verter água muito quente dentro do forno. Pode danificar o esmalte.
• Este aparelho deve ser instalado correctamente por uma pessoa adequadamente qualificada, rigorosamente de acordo com as instruções do fabricante.
• O Fabricante declina qualquer responsabilidade por danos pessoais ou materiais como resultado do uso indevido ou instalação incorrecta deste aparelho.
• Durante o uso produzir-se-ão calor, vapor e humidade, evite qualquer tipo de danos pessoais e assegure-se de que a casa está adequadamente ventilada. Se se utiliza de forma prolongada, pode ser necessária ventilação adicional - consulte o seu instalador qualificado se tem alguma dúvida sobre o volume necessário.

INSTRUÇÕES DE USO

Este Manual do Utente deve conservar-se para sua consulta futura e uso por parte de uma pessoa que talvez não esteja familiarizada com o aparelho.

Antes de usar o forno, limpar esmeradamente o interior do mesmo com sabão não abrasivo e água morna. Introduzir a grelha e a bandeja nas suas respectivas guias. Uma vez finalizada a operação, pôr o forno à temperatura máxima durante 20 minutos aproximadamente para eliminar qualquer resíduo de gordura, azeite ou resinas de fabrico que poderiam causar cheiros desagradáveis durante a cocção.

ATENÇÃO: Pode ocorrer que nesta primeira cocção saia um pouco de fumo ou cause cheiros desagradáveis. Nesse caso ventilar a casa adequadamente até que termine este primeiro funcionamento. Uma vez efectuada esta simples operação, o forno estará pronto para realizar a sua primeira cocção.

Este aparelho é de uso exclusivamente doméstico. Utilizar o forno unicamente para cozinhar alimentos.

USO DO FORNO

O forno está controlado termostaticamente entre 50 °C e/ou 250 °C, dependendo da temperatura requerida. O piloto luminoso do termóstato acende-se e apaga-se para indicar o controlo de temperatura durante os períodos de funcionamento.

O modo de cozinhação desejado selecciona-se usando o botão de controlo multifuncional. As funções que podem seleccionar-se são as seguintes:

A. LUZ DO FORNO. Automática quando se selecciona o modo de cozinhação para todos os modelos. A luz do forno permanece acesa enquanto se usa o forno.

B. MODO DE CONVECÇÃO. Proporciona cozinhação tradicional com calor desde os elementos superior e inferior.

C. MODO DE ELEMENTO SUPERIOR. É para a cozinhação suave, dourar ou conservar quentes os pratos cozinhados.

D. MODO DE ELEMENTO INFERIOR. Usa-se para a cozinhação lenta e para aquecer comidas.

E. MODO DE ELEMENTO CIRCULAR COM REFORÇO DE VENTILADOR. Proporciona aquecimento uniforme com o ventilador e permite cozinhar diferentes pratos ao mesmo tempo em diferentes níveis.

F. MODO DE ELEMENTO INFERIOR COM REFORÇO DE VENTILADOR. Isto proporciona aquecimento por semiconvecção com o elemento inferior para pratos delicados.

E. MODO DE CONVECÇÃO COM REFORÇO DE VENTILADOR. Isto proporciona aquecimento por convecção com os elementos superior e inferior para uma cozinhação uniforme.

F. MODO GRILL. Para gratinar e dourar os alimentos.

G.MAXI-GRILL. O mesmo procedimento que na posição anterior, mas o elemento do grill proporcionar-lhe-á uma zona mais grande para assar.

H. MODO DE GRILL COM REFORÇO DE VENTILADOR. Proporciona um dourado rápido para que os alimentos conservem o seu suco. Em cozedura com ventilação forçada, esta é a função mais eficiente a nível energético.

I. MODO DESCONGELAÇÃO. O ventilador funciona sem calor para reduzir o tempo de descongelação dos alimentos congelados.

CONSELHOS ÚTEIS

• Antes de cozinhar, assegure-se de retirar do forno todos os acessórios não utilizados.
• Pré-aqueça o forno a temperatura de cozinhação antes de usá-lo.
• Coloque as bandejas de cozinhação no centro do forno e deixe espaços entre elas quando usar mais de uma, para que circule o ar.
• Não encher demasiado a bandeja para preparar um pastel de frutas sumarento. O sumo de frutas que goteja da bandeja produz manchas que não se podem eliminar.
• Não introduzir bandejas na base do forno e não cobrir com papel de alumínio. Isso produziria acumulação térmica. Os tempos de cocção e de assar não coincidem e podem danificar o esmalte,
• Tente abrir a porta o menos possível para ver os alimentos (a luz do forno permanece acesa durante o cozinhado).
• Tenha cuidado ao abrir a porta para evitar o contacto com as peças quentes e o vapor.

NSTRUÇÕES DE COZINHAÇÃO

Consulte a informação das embalagens dos alimentos para conhecer as temperaturas e tempos de cozinhação. Logo que se familiarize com o rendimento do seu aparelho, podem variar-se as temperaturas e os tempos para adaptá-los aos seus gostos pessoais.

Comprove se os alimentos congelados se descongelam a fundo antes de os cozinhar, excepto se se indica outra coisa.

Tipo de alimento Temp. °C Guias Tempo de cocção em minutosAconselhado Pessoal

Doces em molde com pasta batidaBiscoitos ou bolos 175 2 55-65Torta sublime 175 3 60-70

Doces em molde de pastafloraFundo de tortas 200 3 08-10Fundo de torta com requeijão 200 3 25-35Fundo de torta com frutas 200 3 25-35

Doces em molde com pasta levedadaFundo para tortas 180 3 30-45Pão mole 1Kg de farinha 200 3 25-35

Doces pequenosPastaflora 200 3 10-15Pasta de Filhós 200 2 35-45Pasta de bolachas 200 3 15-20Lasanha 225 2 40-50

Carnes (Tempo de cocção por cada cm. de espessuraAssados de cocção longa 200 2 120-150Assados de cocção breve 200 2 60-90Almôndegas 200 2 30-40

AvesPato 1 1/2 Kg 200 2 120-180Ganso 3 Kg 200 2 150-210Frango asado 200 2 60-90Peru 5Kg 175 2 240-260

CaçaLebre200 2 60-90Perna de cabrito-montês 200 2 90-150Perna de cervo 175 2 90-180

VerdurasBatatas de forno 220 2 30-40Flan de verduras cozinhado 200 2 40-50

PeixeTruta 200 2 40-50Besugo 200 2 40-50Pizza 240 3 10-20

GrillCosteletas 4 8-12Salsichas 4 10-12Frango grelhado 2 25-35Assado de vitela na grelha 0,6Kg 50-60

* O número das guias refere-se ao mais baixo (Excluído o apoio sobre o fundo do forno já que a bandeja não pode ser introduzida)

OS DADOS SOBRE COLOCADOS SÃO INDICATIVOS PORQUÉ O TIPO YH O TEMPO DE COCÇÃO MUDAM SEGUNDO A QUANTIDADE E A QUALIDADE DOS ALIMENTOS.

COMO SE USA O GRILL

Colocar os alimentos que se deseja dourar na grelha ou numa travessa de bordes muito baixos. A grelha tem que ser colocada no ponto mais alto, enquanto que a bandeja para recolher a gordura estará no ponto mais abaixo. Ligar a resistência grill na posição do selector em fornos ventilados , ou na posição , do selector em fornos multifunção.

Dependendo do tipo de alimento (carnes, peixes, ave etc.) será necessário dar a volta ao mesmo para poder expor os dois lados aos raios infravermelhos do grill. A título puramente orientativo, indicamos alguns tempos de cocção:

Alimentos ao Grill	Tempo de cocção em minutos Aconselhado
Carnes baixas ou delgadas	4-6
Carnes normais	5-8
Peixe sem escamas	8-10
Peixe (por ex. Truta, salmão)	12-15
Salsichas	10-12
Sanduíches	2-5

ADVERTÊNCIA

• Não use papel alumínio para cobrir a bandeja do grill ou aquecer.
• Não envolva os elementos em papel alumínio nem os coloque debaixo do grill - a grande reflectância do alumínio poderia danificar o elemento do grill.

UTILIZAÇÃO DO TEMPORIZADOR ELECTRÓNICO

88.8 (△) (✓) (÷) (¬) (✓) - F (+)

Descrição das funções do temporizador:

Alarme de aviso

Cozedura com função automática (duração)

Fim do tempo de cozedura (hora final)

Configuração do relógio. Relógio digital com indicação de 24 horas.

Descrição dos botões:

Reduzir minutos

Selector de funções do temporizador

Aumentar minutos

Alarme de aviso

Aviso acústico independente que pode ser regulado até um período máximo de 23 horas 59 minutos. Para regular o tempo, premir uma vez o botão F0 indicador do alarme pisca durante 5 segundos e, durante este tempo, é possível seleccionar o tempo desejado, premindo as teclas -e . A contagem regressiva inicia-se de imediato. Ao terminar o tempo, o indicador pisca e é emitido um sinal acústico intermitente que pode ser interrompido premindo o botão. Se o sinal acústico não for interrompido, desligar-se-á automaticamente ao fim de 2 minutos. O alarme de aviso não controla nenhuma das funções do forno.

Cozedura semi-automática

A. Programação do tempo de duração da cozedura

Premir duas vezes o botão ⑤ definir o tempo de cozedura desejado através dos botões ⑥ . A cozedura é iniciada de imediato, surgindo o indicador de ⑦ Decorrido o tempo programado, a cozedura será interrompida e soará o sinal acústico intermitente. Desligar o sinal acústico conforme indicado anteriormente.

Atenção: após a conclusão do processo de cozedura e a paragem do alarme, o forno continuará a trabalhar. Deve ser desligado manualmente.

B. Programação da hora de fim da cozedura

Premir três vezes o botão definir a hora de fim da cozedura através dos botões. A cozedura é iniciada de imediato, surgindo o indicador de Uma vez atingida a hora definida para o fim da cozedura, esta será interrompida e soará o sinal acústico intermitente. Desligar o sinal acústico conforme indicado anteriormente.

É possível visualizar o estado da programação a qualquer momento, premindo o botão (F). Também é possível anular a programação seleccionada a qualquer momento, premindo e colocando o programador na posição zero. De seguida, basta premi-lo para colocar o forno no funcionamento manual.

Atenção: após a conclusão do processo de cozedura e a paragem do alarme, o forno continuará a trabalhar. Deve ser desligado manualmente.

(Início e fim da cozedura)

1) Programar o tempo de duração da cozedura, premindo 2 vezes o botão ⓔ seleccionando o tempo desejado através dos botões Ⓔ.
2) Programar a hora de fim da cozedura, premindo 3 vezes o botão Fe seleccionando a hora desejada através dos botões e. +
3) Seleccionar a temperatura e a função desejadas através dos controlos do termostato e do selector.

Após a realização destas operações, surgem seleccionados os indicadores de (e) de forma fixa no programador, indicando que o forno ficou programado.

Exemplo prático:

Queremos realizar uma cozedura de 45 minutos e que a mesma termine às 14 horas.

• Premimos 2 vezes o botão Fe seleccionamos 0.45 através dos botões e. +
• Premimos 3 vezes o botão fe seleccionamos 14.00 através dos botões e. +
• Após a realização destas operações, surge novamente a hora actual no programador, bem como os indicadores (é) de acordo com a nossa programação definida e memorizada.
• Às 13:15 h (14:00 h menos 45 minutos), o forno inicia automaticamente o seu funcionamento.
• Às 14:00 h, o forno interrompe automaticamente a cozedura, soando o sinal acústico intermitente.
• Para desligar o sinal acústico, basta premir qualquer tecla.

Atenção: após a conclusão do processo de cozedura e a paragem do alarme, o forno continuará a trabalhar. Deve ser desligado manualmente.

Configuração do relógio

Imediatamente após a activação (ou após um eventual corte de energia eléctrica), surgem os números 12.00 no painel e o indicador de písca até que a hora correcta seja introduzida.

Para acertar o relógio, é necessário premir ou até atingir a hora correcta. Existe um atraso de aceitação de 5 segundos, durante o qual nenhum botão deverá ser premido. A velocidade de ajuste do programador aumentará consideravelmente alguns segundos após os botões serem premidos.

Para acertar a hora do relógio, basta premir 4 vezes até que o indicador comece a piscar e através dos botões e definir a hora correcta.

NOTAS

ATENÇÃO! O corte do fornecimento de energia eléctrica provoca o cancelamento das funções programadas, incluindo o relógio. Uma vez restabelecido o fornecimento de energia, o indicador de começa a piscar e poderá ser reprogramado.

LIMPEZA DO APARELHO

IMPORTANTE

Como precaução de segurança, antes de efectuar qualquer operação de limpeza do forno tirar sempre a ficha da tomada de corrente ou tirar a linha de alimentação do aparelho.

A limpeza do forno sem painéis de autolimpeza tem que ser realizada depois do uso, quando estiver apagado mas ainda morno, não quente, de modo que a película de gordura produzida pelos vapores da cocção sobre as paredes é ainda fácil da tirar, além dos jorros e salpicos de gordura não terem ainda uma crosta demasiado dura e consistente. Tirar os suportes laterais de arame cromado; puxar para cima a parte dianteira para os soltar da parede e tirá-los dos orifícios traseiros. Limpar o forno com um pano suave embebido numa solução diluída de amoníaco; enxaguar e secar. Se ficaram ainda manchas ou salpicos, colocar no fundo um pano húmido embebido em amoníaco, fechar a porta e, passadas algumas horas, lavar o forno com água quente e detergente líquido, enxaguar e secar com cuidado. Para limpar as partes externas de metal brilhante, usar um pano suave com água e sabão; não se deve usar nunca produtos em pó que contenham abrasivos.

Evitar também o uso de substâncias ácidas ou alcalinas (sumo de limão, vinagre, sal, tomate, etc.). Evitar o uso de produtos à base de cloro, ácidos ou abrasivos especialmente para a limpeza das paredes envernizadas. Tão-pouco utilize palha de aço grossa ou ferramentas duras, pois podem danificar os acabamentos superficiais.

Não utilize limpadores de alta pressão nem aparelhos de vapor para limpar o forno.

Normalmente, é suficiente passar um pano suave húmido com detergente quente, mas para as marcas persistentes recomenda-se o seguinte:

SISTEMA DE LIMPEZA DE FORNOS EQUIPADOS COM SISTEMA AQUASMART

1 Retirar os componentes internos, a grelha.

2 Verter 200 ml de água com sabão na Bandeja.

3 Colocar o forno na função de durante 15 minutos a 200°.

5 Colocar a função AquaSmart na posição 0. Limpar com um trapo ou pano suave.

Utilize só um limpador recomendado para este tipo de material - evite os produtos com base de cloreto, como a lixívia.

VIDRO DA PORTA

Não utilize nenhum produto abrasivo que possa causar danos. Lembre-se de que a existência de arranhões na superfície do painel de vidro pode provocar problemas de funcionamento perigosos.

Para facilitar a limpeza, o vidro interior da porta pode ser removido. Descrevemos abaixo o processo de desmontagem do vidro para os três tipos de porta existentes.

Tipo de porta A

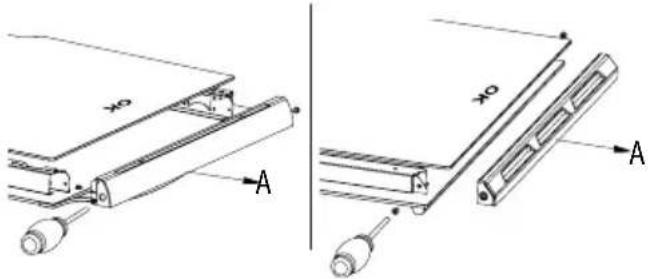

Depois de retirar os parafusos de fixação do vidro situado no lado interior da porta, retire o vidro com cuidado. Nas versões com três vidros, também é possível desmontar o vidro intermédio. O procedimento é o mesmo que o descrito anteriormente.

Depois de retirar os parafusos de fixação do suporte superior do vidro, retire o suporte no sentido "A". Agora, já pode retirar o vidro. Nas versões com três vidros, também é possível desmontar o vidro intermédio.

Insira uma chave de parafusos plana na ranhura e faça alavanca com movimentos suaves, como se indica na figura.

Quando voltar a montar o vidro, verifique se está instalado correctamente no encaixe da porta e em todo o contorno

RETIRAR A PORTA DO FORNO

A porta pode ser removida para facilitar a limpeza dentro do forno. Descrevemos abaixo o processo de desmontagem da porta para os três tipos existentes:

Tipo de porta A / B2

As dobradiças "A" possuem dois pinos móveis "B".

Levante o pino "B" para libertar a dobradiça do seu alojamento.

Depois, feche a porta até à posição intermédia.

A seguir, levante a porta para cima e retire-a, deslizando-a para fora. Para realizar estas operações, segure a porta pelos lados perto das dobradiças.

Para voltar a montar a porta, deslize primeiro as dobradiças dentro das respectivas ranhuras e abra a porta completamente.

Antes de fechar a porta, não se esqueça de rodar os dois pinos móveis "B" utilizados para prender as duas dobradiças (Fig. 3).

A B

ADVERTÊNCIA

- Tenha o cuidado de não retirar o sistema de bloqueio das dobradiças ao retirar a porta, já que o mecanismo da dobradiça retornaria bruscamente.

- Não mergulhe nunca a porta na água.

Tipo de porta B1

Abra a porta totalmente até à posição "D"

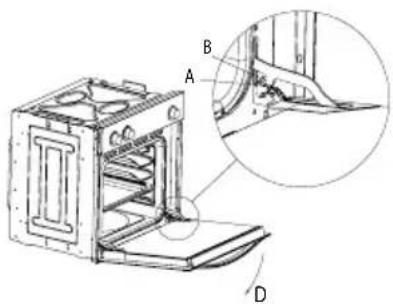

Levante os dois anéis móveis "A" das dobradiças, até fixar o ponto "B".

Depois, feche a porta até à posição intermédia.

A seguir, levante a porta para cima e retire-a, deslizando-a para fora. Para realizar estas operações, segure a porta pelos lados perto das dobradiças.

Para voltar a montar a porta, deslize primeiro as dobradiças dentro das respectivas ranhuras e abra a porta completamente.

Antes de fechar a porta, não se esqueça de rodar os dois anéis móveis "A" utilizados para prender as duas dobradiças (Fig. X).

- Tenha o cuidado de não retirar o sistema de bloqueio das dobradiças ao retirar a porta, já que o mecanismo da dobradiça retornaria bruscamente.

- Não mergulhe nunca a porta na água.

Tipo de porta C

Abra a porta e segure-a firmemente.

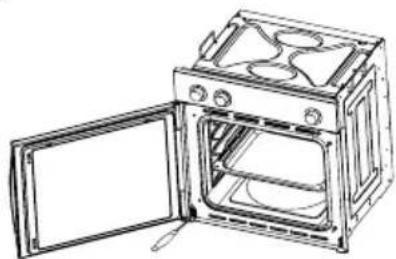

Com uma chave de parafusos adequada, desmonte a dobradiça inferior pela parte presa ao forno.

A seguir, retire a dobradiça superior do seu alojamento e retire a porta.

Para voltar a montar a porta, siga a mesma operação em sentido inverso.

Acessórios fornecidos com o forno (Fig.4)

O forno pode integrar guias laterais fixadas à parede do forno. Introduza as grelhas e o tabuleiro fornecidos nas guias laterais. Descrevemos abaixo o processo de desmontagem das guias para os dois tipos existentes:

Grelha tipo 1

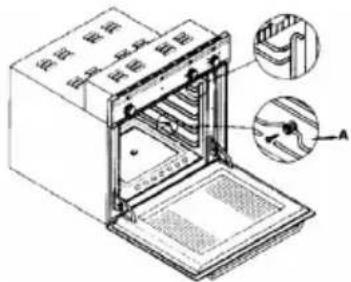

Para retirar as guias laterais, basta pressionar o ponto A leve-mente para baixo.

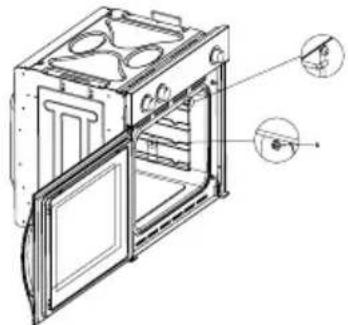

Para retirar as guias laterais, retire primeiro o parafuso utilizando uma chave de parafusos adequada. A seguir, mova a grelha para cima até libertá-la.

INSTRUÇÕES PARA A INSTALAÇÃO

Este aparelho deve ser instalado por uma pessoa competente, de acordo com a versão actual das Regulações e Normas de Segurança do RU seguintes ou seus equivalentes da Norma Europeia:

Regulações urbanísticas (publicadas pelo Departamento de Meio Ambiente).

Normas urbanísticas (publicadas pelo Departamento de Desenvolvimento da Escócia).

Regulações de cablagem IEE.

Electricidade nas regulações laborais.

PÔR O APARELHO EM FUNCIONA MENTO PRÉVIO

Quando se desembale, comprove se com o aparelho se incluem as peças seguintes:

• Manual de Instruções e Instalação
• relha de forno
  • 1 bandeja
• Parafusos e tampões para fixar o aparelho no alojamento

COLOCAÇÃO DO APARELHO (ver Fig. 5)

Estes aparelhos estão classificados como de Clase I.

A ligação a terra é obrigatória segundo o previsto pela lei. O fabricante declina qualquer responsabilidade no caso de que as normas contra acidentes não sejam respeitadas.

IMPORTANTE

O móvel ou armário adjacente e todos os materiais utilizados na instalação devem resistir a um aumento de temperatura mínima de 85 °C acima da temperatura ambiente durante o uso do aparelho.

Determinados tipos de móveis de cozinha de vinil ou laminados são especialmente propensos a sofrer danos por descoloração a temperaturas abaixo das indicadas. Se o aparelho se instala sem respeitar este limite de temperatura ou se coloca a menos de 4 mm dos armários adjacentes, a responsabilidade será do proprietário.

NOTAS SOBRE A INSTALAÇÃO

1. O forno tem que estar instalado num espaço standard de 600mm, como se indica na Fig. 5, seja debaixo de uma mesa de trabalho ou colocado numa coluna.
2. Ao inserir o forno numa coluna é indispensável, para assegurar uma ventilação suficiente, retirar o painel traseiro do móvel e ter uma abertura de pelo menos de 85-90mm como se indica na Fig. 5.
3. Comprove se o forno foi fixado de maneira segura no alojamento. A fixação do forno no armário realiza-se com 4 para-fusos "A" Fig.5, um em cada esquina da guarnição da porta do forno.

Fig. 5: Distâncias de instalação para fornos eléctricos simples de 60 cm de largura (a forma da carcaça superior pode variar) e a sua fixação no armário.
MEDIDAS DE ENCASTRE PARA FORNO COM ESPESSURA DE PORTA DE 26 mm (dim A)

85 + 90 550 min. 65 + 90 560 560 + 583 550 min. 65 + 90 560 523 591 26 (dim A) 471 591 580 + 583

MEDIDAS DE ENCASTRE PARA FORNO COM ESPESSURA DE PORTA DE 20 mm (dim B)

550 min 593 564 550min 593 564 585 485 28 (dim B) 572 595 595

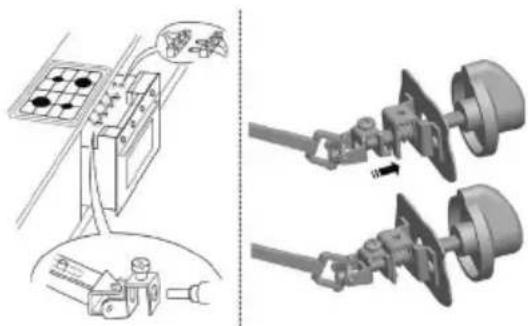

1. No caso de instalar fornos polivalentes, instalar os cardãs tal como se observa na figura n°6.

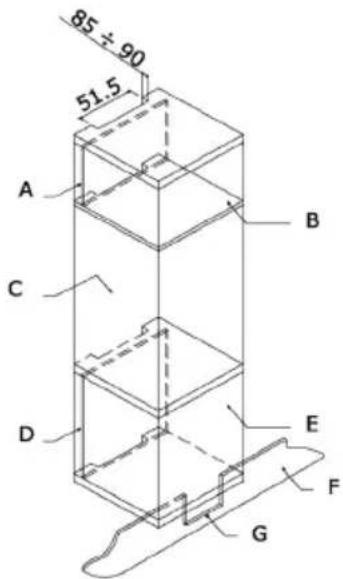

Fig. 7: Requisitos de ventilação e recorte para a instalação de um forno eléctrico simples numa unidade de cozinha standard. Requisitos de ventilação mínimos para as estantes superiores, de base e de suporte da parte traseira da unidade.

A. Painel traseiro
B. Espaço de armazenagem
C. Quitar a parte traseira de esta secção
D. Painel traseiro
E. Espaço de armazenagem
F. Soco
G. Recorte de ventilação mínimo 80 cm²

A B C D

Fig. 8: Requisitos de ventilação e recorte para a instalação de um forno eléctrico simples num armário alto.

Antes de ligar o aparelho, comprove se a tensão de alimentação marcada na placa de características coincide com a tensão da alimentação de rede.

Para as instalações eléctricas, recomenda-se o registo NICEIC.

ADVERTÊNCIA - ESTE APARELHO DEVE SER LIGADO A TIERRA

Este aparelho deve ser ligado a um interruptor automático bipolar de 13 A com tomada protegida, que tenha separação de contactos de 3 mm e situada num lugar facilmente acessível junto do aparelho.

IMPORTANTE

Os condutores do fio de alimentação da rede estão codificados por cores do modo seguinte:

Verde e amarelo - Terra

Azul - Neutro

Castanho - Linha

• O condutor verde e amarelo deve ser ligado ao borne marcado com "E" ou com o símbolo de terra ou de cor verde e amarelo.
• O condutor de cor azul deve ser ligado ao borne marcado "N".
• O condutor de cor castanha deve ser ligado ao borne marcado "L".
• Em nenhum ponto o fio terá que chegar a uma temperatura superior em 50 °C à temperatura ambiente.
• Se o fio de alimentação está danificado, deve ser substituído por um fio ou conjunto especial a fornecer pelo fabricante ou pelo seu serviço pós-venda.

SUBSTITUIÇÃO DO FIO DE ALIMENTAÇÃO DE REDE

Se for necessário substituir o fio de alimentação de rede, proceda da seguinte maneira:

1. Desligue o aparelho da alimentação, desaparafuse os para-fusos de fixação e tire o painel traseiro.
2. Desaparafuse os parafusos de fixação e os dos bornes para libertar o fio existente.
3. Monte o fio de substituição que deve cumprir a especificação relacionada nos Dados Técnicos, assegurando a ligação correcta dos códigos de cor e que todos os parafusos estejam apertados correctamente.

MANUTENÇÃO

Antes de realizar a manutenção, desligue o aparelho da alimentação eléctrica.

Durante o período de garantia, se é necessário devem encarregar-se todas as intervenções de serviço ao Dpto. de Serviço de assistência técnica do fabricante. Tenha em conta que a intervenção ou reparação por parte de pessoal não autorizado invalidará a garantia.

SUBSTITUIÇÃO DA LÂMPADA DO FORNO

(Não coberta pela garantia do aparelho.)

O forno está munido de uma lâmpada das seguintes características: 15 W ou 25 W, 300 °C e tipo E-14

ATENÇÃO: Desligue o aparelho da alimentação eléctrica, tire a porta do forno (como se descreveu anteriormente), assim como as estantes do forno.

Retire a tampa de vidro protectora da lâmpada girando em sentido anti-horário. Fig. 9 (A)

Desenrosque a lâmpada velha e elimíne-a de maneira segura e ecológica, troque-a por uma do tipo especificado nos Dados Técnicos e monte de novo a tampa.

NOTA - A tampa de vidro pode estar apertada e, portanto, necessitar de uma pinça para soltá-la.

CUIDADO E SUBSTITUIÇÃO DOS REVESTIMENTOS CATALÍTICOS

(Quando estejam montados, os revestimentos não estão cobertos pela garantia do aparelho).

Para manter os revestimentos "sempre limpos" eficazmente, o forno deve aquecer-se a um mínimo de 200 °C sempre que existam manchas persistentes, para evitar que se tornem permanentes. Se se deixa que os revestimentos se ponham negros e brilhantes, devem mudar-se por outros novos. Retire todos os acessórios internos para facilitar a substituição dos revestimentos. Os revestimentos sobresselentes podem comprar-se directamente ao Departamento de Sobresselentes do fabricante (ver pormenores na contracapa). Indique as referências de tipo de produto descrito na placa de características e/ou o número de série do seu aparelho ao fazer o pedido.

DADOS TÉCNICOS DIMENSÕES INTERIORES

Altura: 340 mm

Largura: 440 mm

Profundidade: 390 mm

Volume útil: 40 litros

DADOS ELÉCTRICOS

Tensão nominal:

220 V - 240 V \~ 50 Hz

Ligação de alimentação: 13A (interruptor automático bipolar com tomada protegida, com separação de contactos de 3 mm)

ABSORÇÃO DE POTÊNCIA

Resistência soleira: 1,30 kW

Resistência tecto: 0,90 kW

Resistência ventilador: 2,30 kW

Resistência Grill: 1,35 kW

Fio de alimentação de rede:

O Fabricante declina qualquer responsabilidade pelos danos produzidos a pessoas e coisas devidos a uma incorrecta ou imprópria instalação do aparelho.

O Fabricante reserva-se o direito de efectuar nos seus produtos todas as modificações que considere necessárias e úteis, sem necessidade de prévio aviso.
