BEDIENUNGSANLEITUNG MD5008WH CATA

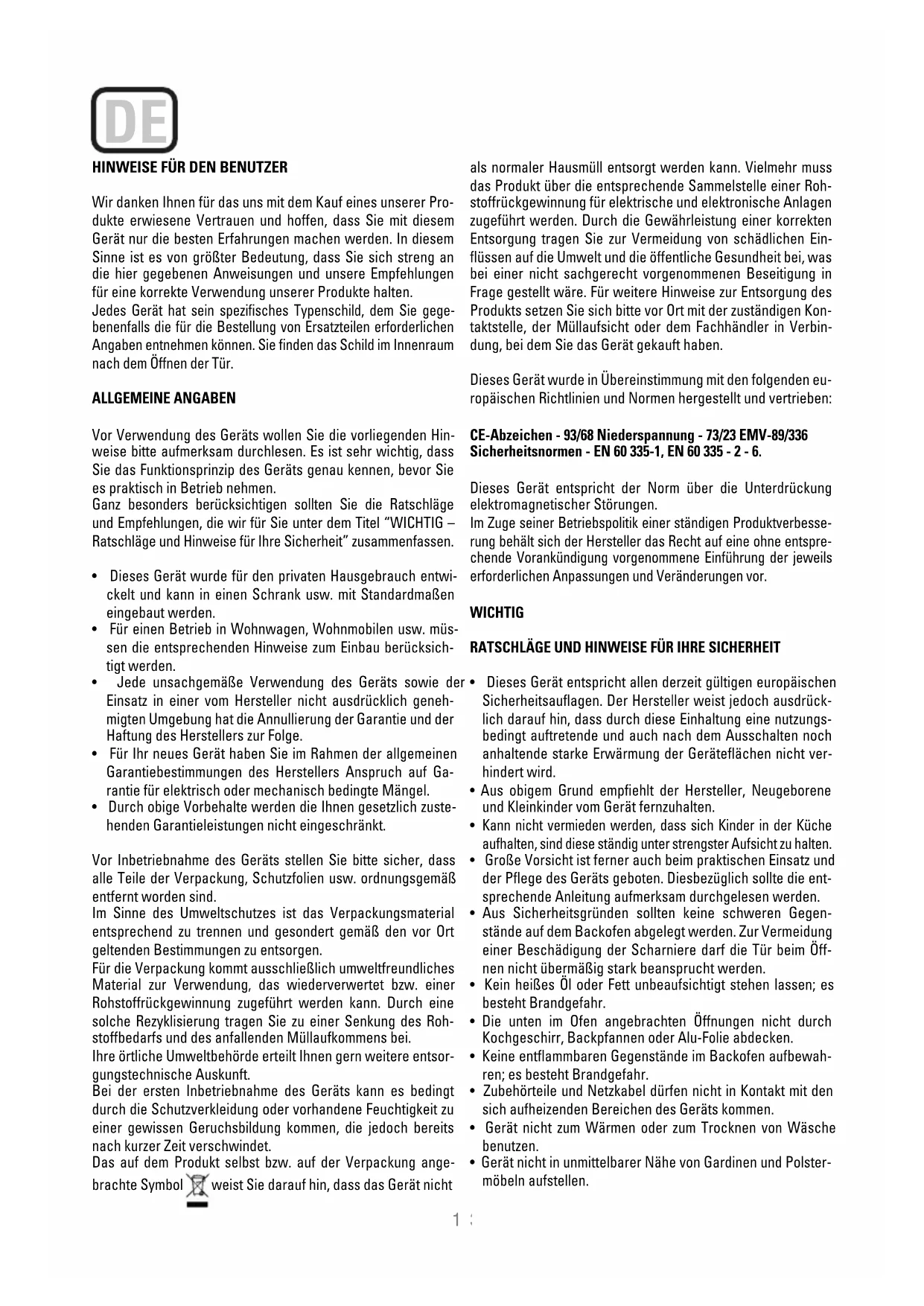

Wir danken Ihnen für das uns mit dem Kauf eines unserer Pro- dukte erwiesene Vertrauen und hoffen, dass Sie mit diesem Gerät nur die besten Erfahrungen machen werden. In diesem Sinne ist es von größter Bedeutung, dass Sie sich streng an die hier gegebenen Anweisungen und unsere Empfehlungen für eine korrekte Verwendung unserer Produkte halten. Jedes Gerät hat sein spezifisches Typenschild, dem Sie gege- benenfalls die für die Bestellung von Ersatzteilen erforderlichen Angaben entnehmen können. Sie finden das Schild im Innenraum nach dem Öffnen der Tür. ALLGEMEINE ANGABEN Vor Verwendung des Geräts wollen Sie die vorliegenden Hin- weise bitte aufmerksam durchlesen. Es ist sehr wichtig, dass Sie das Funktionsprinzip des Geräts genau kennen, bevor Sie es praktisch in Betrieb nehmen. Ganz besonders berücksichtigen sollten Sie die Ratschläge und Empfehlungen, die wir für Sie unter dem Titel “WICHTIG – Ratschläge und Hinweise für Ihre Sicherheit” zusammenfassen.

• Dieses Gerät wurde für den privaten Hausgebrauch entwi- ckelt und kann in einen Schrank usw. mit Standardmaßen eingebaut werden.

• Für einen Betrieb in Wohnwagen, Wohnmobilen usw. müs- sen die entsprechenden Hinweise zum Einbau berücksich- tigt werden.

• Jede unsachgemäße Verwendung des Geräts sowie der Einsatz in einer vom Hersteller nicht ausdrücklich geneh- migten Umgebung hat die Annullierung der Garantie und der Haftung des Herstellers zur Folge.

• Für Ihr neues Gerät haben Sie im Rahmen der allgemeinen Garantiebestimmungen des Herstellers Anspruch auf Ga- rantie für elektrisch oder mechanisch bedingte Mängel.

• Durch obige Vorbehalte werden die Ihnen gesetzlich zuste- henden Garantieleistungen nicht eingeschränkt. Vor Inbetriebnahme des Geräts stellen Sie bitte sicher, dass alle Teile der Verpackung, Schutzfolien usw. ordnungsgemäß entfernt worden sind. Im Sinne des Umweltschutzes ist das Verpackungsmaterial entsprechend zu trennen und gesondert gemäß den vor Ort geltenden Bestimmungen zu entsorgen. Für die Verpackung kommt ausschließlich umweltfreundliches Material zur Verwendung, das wiederverwertet bzw. einer Rohstoffrückgewinnung zugeführt werden kann. Durch eine solche Rezyklisierung tragen Sie zu einer Senkung des Roh- stoffbedarfs und des anfallenden Müllaufkommens bei. Ihre örtliche Umweltbehörde erteilt Ihnen gern weitere entsor- gungstechnische Auskunft. Bei der ersten Inbetriebnahme des Geräts kann es bedingt durch die Schutzverkleidung oder vorhandene Feuchtigkeit zu einer gewissen Geruchsbildung kommen, die jedoch bereits nach kurzer Zeit verschwindet. Das auf dem Produkt selbst bzw. auf der Verpackung ange- brachte Symbol weist Sie darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden kann. Vielmehr muss das Produkt über die entsprechende Sammelstelle einer Roh- stoffrückgewinnung für elektrische und elektronische Anlagen zugeführt werden. Durch die Gewährleistung einer korrekten Entsorgung tragen Sie zur Vermeidung von schädlichen Ein- flüssen auf die Umwelt und die öffentliche Gesundheit bei, was bei einer nicht sachgerecht vorgenommenen Beseitigung in Frage gestellt wäre. Für weitere Hinweise zur Entsorgung des Produkts setzen Sie sich bitte vor Ort mit der zuständigen Kon- taktstelle, der Müllaufsicht oder dem Fachhändler in Verbin- dung, bei dem Sie das Gerät gekauft haben. Dieses Gerät wurde in Übereinstimmung mit den folgenden eu- ropäischen Richtlinien und Normen hergestellt und vertrieben: CE-Abzeichen - 93/68 Niederspannung - 73/23 EMV-89/336 Sicherheitsnormen - EN 60 335-1, EN 60 335 - 2 - 6. Dieses Gerät entspricht der Norm über die Unterdrückung elektromagnetischer Störungen. Im Zuge seiner Betriebspolitik einer ständigen Produktverbesse- rung behält sich der Hersteller das Recht auf eine ohne entspre- chende Vorankündigung vorgenommene Einführung der jeweils erforderlichen Anpassungen und Veränderungen vor. WICHTIG RATSCHLÄGE UND HINWEISE FÜR IHRE SICHERHEIT

• Dieses Gerät entspricht allen derzeit gültigen europäischen Sicherheitsauflagen. Der Hersteller weist jedoch ausdrück- lich darauf hin, dass durch diese Einhaltung eine nutzungs- bedingt auftretende und auch nach dem Ausschalten noch anhaltende starke Erwärmung der Geräteflächen nicht ver- hindert wird.

• Aus obigem Grund empfiehlt der Hersteller, Neugeborene und Kleinkinder vom Gerät fernzuhalten.

Kann nicht vermieden werden, dass sich Kinder in der Küche aufhalten, sind diese ständig unter strengster Aufsicht zu halten.

• Große Vorsicht ist ferner auch beim praktischen Einsatz und der Pflege des Geräts geboten. Diesbezüglich sollte die ent- sprechende Anleitung aufmerksam durchgelesen werden.

• Aus Sicherheitsgründen sollten keine schweren Gegen- stände auf dem Backofen abgelegt werden. Zur Vermeidung einer Beschädigung der Scharniere darf die Tür beim Öff- nen nicht übermäßig stark beansprucht werden.

• Kein heißes Öl oder Fett unbeaufsichtigt stehen lassen; es besteht Brandgefahr.

• Die unten im Ofen angebrachten Öffnungen nicht durch Kochgeschirr, Backpfannen oder Alu-Folie abdecken.

• Keine entflammbaren Gegenstände im Backofen aufbewah- ren; es besteht Brandgefahr.

• Zubehörteile und Netzkabel dürfen nicht in Kontakt mit den sich aufheizenden Bereichen des Geräts kommen.

• Gerät nicht zum Wärmen oder zum Trocknen von Wäsche benutzen.

• Gerät nicht in unmittelbarer Nähe von Gardinen und Polster- möbeln aufstellen.

13• Küchengeräte nicht an der Tür oder an irgendwelchen Grif- fen hochheben oder verschieben, da diese hierdurch be- schädigt werden könnten.

• Bei einer stark verschmutzen Dichtung ist kein korrektes Schließen der Tür bei Betrieb des Ofens mehr gewährleistet, sodass es sogar zu einer Beeinträchtigung der in unmittel- barer Nähe befindlichen Möbel kommen kann. Die Dichtung sollte deshalb stets sauber gehalten werden.

Bei Verwendung des Ofens heizt sich dieser auf. Im Backofen befindliche Heizelemente dürfen deshalb nicht berührt werden.

Backofen stets vorsichtig öffnen. Es kann heißer Dampf aus- treten, der unter Umständen zu Verbrennungen der Haut führt.

• Kein Wasser in den noch heißen Ofen gießen, da dies zu ei- ner Beschädigung der Emailflächen führen kann.

• Dieses Gerät darf nur von Fachpersonal in strikter Überein- stimmung mit den diesbezüglichen Hinweisen des Herstel- lers installiert werden.

• Bei Sachschäden oder Verletzungen, die auf einen unsachge- mäßen Einsatz oder eine nicht korrekt vorgenommene Instal- lation zurückgehen, weist der Hersteller jede Haftung zurück.

• Bei Verwendung des Geräts entsteht Hitze, Dampf und Feuch- tigkeit. Sorgen Sie deshalb durch eine angemessene Belüftung des Raums für eine Vermeidung von Verletzungen. Bei einer sehr langen Verwendung des Geräts kann die Zuhilfenahme einer zusätzlichen Belüftung erforderlich werden. Nehmen Sie diesbezüglich Rücksprache mit Ihrem Fachhändler. BEDIENUNGSANLEITUNG Diese Bedienungsanleitung ist für spätere Zweifelsfälle oder Per- sonen, die mit dem Gerät nicht vertraut sind, gut aufzubewahren. Vor seiner ersten Verwendung muss der Ofen innen mit lau- warmem Wasser und einem nicht scheuernden Reinigungs- mittel gesäubert werden. Rost und Backpfanne in die entspre- chenden Führungsrillen einsetzen. Anschließend Backofen etwa 20 Minuten lang auf maximaler Temperatur halten, um so eventuell vorhandene geruchsintensive Produktionsrückstän- de wie etwa Fette, Öle oder Harze vor dem ersten praktischen Einsatz zu beseitigen. ACHTUNG: Bei dieser ersten Inbetriebnahme kann es unter Umständen zum Austritt von Rauch oder unangenehmen Gerü- chen kommen. Ist dies der Fall, muss der entsprechende Raum einfach nur entsprechend lang gelüftet werden. Nach dieser einfachen Vorbereitung steht Ihnen der Backofen für den praktischen Einsatz zur Verfügung. Dieses Gerät ist ausschließlich für den Hausbedarf bestimmt. Backofen nur zur Zubereitung von Speisen verwenden.

PRAKTISCHE NUTZUNG DES BACKOFENS

Zur Aufrechterhaltung der gewünschten Backtemperatur bie- tet dieser Ofen Ihnen eine Thermostatregelung zwischen 50 ºC und 250 ºC. Beim Betrieb leuchtet die Thermostat-Leuchtanzei- ge immer wieder auf und veranschaulicht so die Funktion der Temperaturkontrolle. Die gewünschte Zubereitungsart wird über den Multifunkti- onsschalter eingestellt. Zur Verfügung stehen hierbei die fol- genden Möglichkeiten: A. INNENRAUMBELEUCHTUNG. Automatisch bei allen Modellen bei Einstellung der Zubereitungsart. Solange der Backofen in Betrieb ist, bleibt die Innenraumbe- leuchtung eingeschaltet. B. KONVEKTIONSBETRIEB. Ermöglicht herkömmliches Zubereiten bei Ober- und Unterhitze. C. OBERHITZE. Für eine schonende Zubereitung, zum Bräunen und zum Warmhalten fertiger Speisen. D. UNTERHITZE. Für eine langsame Zubereitung und zum Warmhalten fertiger Speisen. E. VENTILATORGESTÜTZTE MITTELHITZE. Ermöglicht ein gleichmäßiges Aufheizen mit Ventilatorbetrieb und dient zur gleichzeitigen Zubereitung mehrerer Gerich- te auf verschiedenen Ebenen.

GRILL-BETRIEB. Zum Gratinieren und Bräunen.

MAXI-GRILL-BETRIEB. Funktionsweise wie oben, hier aber mit einer wesentlich größeren Grillfläche.

VENTILATORGESTÜTZTER GRILL-BETRIEB. Ermög- licht ein rasches Bräunen bei voller Wahrung des na- türlichen Saftgehalt. Für Garen mit Umluft ist dies die energieeffizienteste Funktion

AUFTAUBETRIEB. Der Ventilator arbeitet ohne Hitze zur Reduzierung der Auftauzeit.

14NÜTZLICHE RATSCHLÄGE

Vor Inbetriebnahme des Backofens müssen alle nicht zum Ein- satz gebrachten Zusatzteile aus dem Innenraum entfernt werden.

• Backofen vor der praktischen Verwendung immer erst auf die gewünschte Temperatur aufheizen.

• Backpfannen im Zentrum des Ofens platzieren und dazwi- schen den für eine ausreichende Luftzirkulation erforderli- chen Abstand einhalten.

• Backpfannen nicht zu weit füllen, um einen saftigen Obst- kuchen zuzubereiten. Über den Pfannenrand austretender Obstsaft führt zu bleibenden Flecken.

• Backpfannen nicht auf den Boden des Innenraums einsetzen und auch nicht mit Alu-Folie abdecken. Es könnte sonst zu einem Hitzestau kommen. Die Back- und Bratzeiten entsprä- chen nicht mehr den angegebenen Werten und es könnte zu einer Beschädigung der Emailflächen kommen.

• Zum Überwachen des Back- oder Bratguts sollte die Tür mög- lichst wenig geöffnet werden. (Die Innenraumbeleuchtung bleibt während der gesamten Zubereitung eingeschaltet.)

• Tür stets mit der gebotenen Vorsicht öffnen, um nicht mit heißen Teilen oder heißem Dampf in Berührung zu kommen.

HINWEISE ZUR ZUBEREITUNG

Die erforderlichen Temperaturen und Zubereitungszeiten ent- nehmen Sie der jeweiligen Packung. Sobald Sie mit der Leistung Ihres Geräts vertraut sind, können Sie Temperaturen und Zube- reitungszeiten nach Ihrem persönlichen Geschmack verändern. Sofern auf der Packung nichts anderes angegeben ist, muss Tiefkühlkost vor der Zubereitung voll aufgetaut werden. Gericht Temp. ºC Rille Zubereitung in Minuten Empfohlen Persönlich Rührteiggebäck Biskuit 175 2 55-65 Feine Torte 175 3 60-70 Mürbeteiggebäck Tortenboden 200 3 08-10 Tortenboden mit Quarkbelag 200 3 25-35 Tortenboden mit Obstbelag 200 3 25-35 Hefeteiggebäck Tortenboden 180 3 30-45 Weißbrot 1 kg Mehl 200 3 25-35 Kleingebäck Mürbeteig 200 3 10-15 Ölgebäck 200 2 35-45 Kekse 200 3 15-20 225 2 40-50 Fleisch (Zubereitungszeit pro cm Stärke) Braten mit langer Zubereitung 200 2 120-150 Braten mit kurzer Zubereitung 200 2 60-90 Fleischklößchen 200 2 30-40 Geflügel Ente 1 1/2 kg 200 2 120-180 Gans 3 kg 200 2 150-210 Brathähnchen 200 2 60-90 Pute 5 kg 175 2 240-260 Gericht Temp. ºC Rille Zubereitung in Minuten Empfohlen Persönlich Wildbret Hase 200 2 60-90 Rehschenkel 200 2 90-150 Hirschschenkel 175 2 90-180 Gemüse Gebackene Kartoffeln 220 2 30-40 Gemüsepastete 200 2 40-50 Fisch Forelle 200 2 40-50 Seebrassen 200 2 40-50 Pizza 240 3 10-20 Grill Koteletts 4 8-12 Würstchen 4 10-12 Grillhähnchen 2 25-35 Gegrillter Kalbsbraten 0,6 kg 50-60

• Die Zahl der Rillen beginnt jeweils mit der untersten (also ohne eine Aufstellung auf dem Boden des Backofens, der für die Pfanne nicht in Frage kommt). DIESE ANGABEN DIENEN NUR ZUR ORIENTIERUNG, DA TEM- PERATUR UND ZEIT AUCH VON DER JEWEILIGEN MENGE UND QUALITÄT ABHÄNGEN.

HINWEISE ZUR BENUTZUNG DES GRILLS

Zu grillende Speisen auf den Rost oder in eine Pfanne mit niedrigem Rand geben. Der Rost muss hierbei ganz oben ein- geschoben werden, während die Fettpfanne unmittelbar dar- unter zu platzieren ist. Grill bei Backöfen mit Ventilator auf die Position , bzw. bei Multifunktionsöfen auf Position , , einstellen. Je nach Art der des Gerichts (Fleisch, Fisch, Geflügel usw.) muss das Grillgut für ein gleichmäßiges Bräunen während der Zubereitung einmal umgedreht werden. Rein orientativ seien die folgenden Zubereitungszeiten erwähnt: Grillgut Zubereitungszeit in Minuten Empfohlen Dünnes Fleisch oder Scheiben 4-6 Normales Fleisch 5-8 Fisch ohne Schuppen 8-10 Fisch (z.B. Forelle, Lachs) 12-15 Würstchen 10-12 Sandwiches 2-5 HINWEIS

• Zum Abdecken der Grillpfanne oder zum Aufwärmen keine Alu-Folie verwenden.

• Speisen nicht in Alu-Folie einwickeln bzw. unmittelbar unter den Grill legen; durch das hohe Reflexionsvermögen von Alu- minium könnte es zu einer Beschädigung des Grills kommen.

15VERWENDUNG DES ELEKTRONISCHEN TIMERS

Beschreibung der Timer-Funktionen: Kurzzeitwecker Automatischer Garvorgang (Dauer) Ende des Garvorgangs (Endzeit) Einstellung der Uhr. 24-Stunden-LCD-Zeitanzeige. Beschreibung der Tasten: Minuten verringern Auswahl der Timer-Funktionen Minuten erhöhen Kurzzeitwecker Unabhängiger Kurzzeitwecker mit einem Einstellungsbereich bis maximal 23 Stunden und 59 Minuten. Stellen Sie die Zeit ein, indem Sie die Taste einmal drücken. Die Alarmanzeige blinkt 5 Sekunden, so dass wir in dieser Zeit die gewünschte Zeit mit den Tasten und einstellen können. Anschließend wird der Timer sofort eingeschaltet. Nach Ablauf der Zeit blinkt die Anzeige und in regelmäßigen Zeitabständen ertönt ein Signalton, der durch Drücken der Taste unterbrochen werden kann. Wird der Signalton nicht unterbrochen, so wird er nach 2 Minuten automatisch abgeschaltet. Der Kurzzeitwecker kontrolliert keine Funktionen des Backofens. Halbautomatisches Garen A. Programmierung der Garzeit Drücken Sie zweimal die Taste und stellen Sie die gewünschte Garzeit mit den Tasten und ein. Der Garvorgang wird automatisch gestartet und erscheint in der Anzeige . Nach Ablauf der programmierten Zeit wird der Garvorgang unterbrochen und in regelmäßigen Abständen ertönt ein Signalton. Schalten Sie das Signal wie oben beschrieben ab. Achtung! Bei Beendigung des Garvorgangs und Unterbre- chung des Signaltons wird der Betrieb des Backofens nicht unterbrochen. Die Abschaltung muss manuell erfolgen. B. Programmierung der Endzeit des Garvorgangs Drücken Sie zweimal die Taste und stellen Sie die Endzeit des Garvorgangs mit den Tasten und ein. Der Garvorgang wird automatisch gestartet und erscheint in der Anzeige . Bei Erreichen der eingestellten Endzeit wird der Garvorgang unterbrochen und in regelmäßigen Abständen ertönt ein Signalton. Schalten Sie das Signal wie oben beschrieben ab. Der Status der Programmierung kann jederzeit durch Drücken der Taste angezeigt werden. Die Programmierung kann zudem jederzeit annulliert und der Zähler auf null gesetzt werden. Nach dem Drücken von ist der Ofen für den Handbetrieb bereit. Achtung! Bei Beendigung des Garvorgangs und Unterbre- chung des Signaltons wird der Betrieb des Backofens nicht unterbrochen. Die Abschaltung muss manuell erfolgen. Automatisches Garen. + (Start und Ende des Garvorgangs)

1) Stellen Sie die Garzeit ein, indem Sie die Taste 2-mal

drücken und die gewünschte Zeit mit und einstellen.

2) Programmieren Sie die Endzeit des Garvorgangs, indem Sie

die Taste 3-mal drücken und die gewünschte Uhrzeit mit und einstellen.

3) Stellen Sie mit dem Thermostatregler und Schalter die

gewünschte Temperatur und Funktion ein. Nach diesen Einstellungen leuchten die Anzeigen und fest auf und zeigen an, dass die Programmierung des Backofens nun abgeschlossen ist. Praktisches Beispiel: Wir benötigen eine Garzeit von 45 Minuten, die um 14.00 Uhr beendet werden soll.

• Drücken Sie 2-mal die Taste und stellen Sie mit und

• Anschließend muss 3-mal die Taste gedrückt und mit und 14.00 eingestellt werden.

• Nachdem diese Einstellungen vorgenommen wurden, werden erneut die aktuelle Uhrzeit und zudem die Anzeigen und entsprechend unserer Programmierung angezeigt, die somit übernommen und abgespeichert wurde.

• Um 13.15 Uhr (14.00 Uhr minus 45 Minuten) startet der Backofen den automatischen Betrieb.

• Um 14.00 Uhr schaltet sich der Backofen automatisch aus und es ertönt in regelmäßigen Abständen ein Signalton.

• Der Signalton kann mit jeder beliebigen Taste abgeschaltet werden. 16Achtung! Bei Beendigung des Garvorgangs und Unterbre- chung des Signaltons wird der Betrieb des Backofens nicht unterbrochen. Die Abschaltung muss manuell erfolgen. Einstellung der Uhr Unmittelbar nach dem Anschluss des Gerätes an das Stromnetz (sowie nach einem Stromausfall) erscheinen auf dem Display die Zahlen 12.00 und die Anzeige von blinkt so lange, bis die richtige Uhrzeit eingegeben wurde. Die Eingabe der aktuellen Uhrzeit erfolgt, indem mit oder die richtige Zeit eingestellt wird. Für eine Dauer von 5 Sekunden darf keine Taste gedrückt werden, damit die Eingabe übernommen werden kann. Werden die Tasten einige Sekunden lang betätigt, wird der Wechsel der angezeigten Zahlen erheblich beschleunigt. Um die Uhrzeit zu ändern, muss 4-mal gedrückt werden, bis die Anzeige blinkt, und anschließend mit und die richtige Uhrzeit eingegeben werden. HINWEISE: ACHTUNG! Bei Unterbrechung der Stromversorgung werden die programmierten Funktionen, einschließlich der Uhrzeit, vollständig gelöscht. Nach der Wiederherstellung der Stromversorgung blinkt die Anzeige von und die Programmierung kann erneut vorgenommen werden.

REINIGUNG DES GERÄTS

WICHTIG Aus Sicherheitsgründen muss vor Reinigung des Ofens stets erst der Netzstecker gezogen bzw. die Stromversorgung des Geräts unterbrochen werden. Nicht selbstreinigende Backöfen müssen nach ihrer Verwendung gereinigt werden. Hierfür muss das Gerät ausgeschaltet und noch warm, aber nicht mehr heiß sein, da sich in diesem Zustand die durch den Dampf beim Backen entstehende Fettschicht an den Wänden leichter entfernen lässt und die Fettspritzer auch noch nicht hart und fest geworden sind. Zur Reinigung müssen zunächst die seitlichen Chromhalterungen entfernt werden; diese sind hierzu vorne nach oben von der Wand abzuziehen und aus ihren rückwärtigen Aufnahmen zu befreien. Den Innenraum des Backofens mit einem weichen, mit einer verdünnten Ammoniaklösung getränkten Lappen auswischen, nachspülen und trocknen. Sollten hartnäckige Flecken oder Spritzer zurückbleiben, auf den Boden des Innenraums einen mit Ammoniak getränkten Lappen legen, Tür schließen und Wände nach ein paar Stunden noch einmal mit warmem Wasser und einem flüssigen Haushaltsreiniger behandeln, nachspülen und sorgfältig trocknen. Zur Reinigung der äußeren Hochglanzteile nur Wasser und Seife und einen weichen Lappen verwenden. Niemals scheuernde Reinigungsprodukte in Pulverform verwenden. Zu vermeiden sind ferner sauere und alkaline Produkte (Zitro- nensaft, Essig, Salz, Tomaten usw.). Besonders die lackierten Wände dürfen nicht mit chlorhaltigen, sauren oder scheuern- den Produkten behandelt werden. Ebenso wenig geeignet sind metallene Scheuerkissen oder harte Gegenstände, da diese Beschädigungen auf den Oberflächen hervorrufen können. Backofen nicht mit Hochdruckreinigern oder Dampfgeräten reinigen. Normalerweise genügt es, den Backofen mit einem weichen Tuch und einem normalen Haushaltsreiniger warm auszuwi- schen. Zur Beseitigung von hartnäckigen Rückständen sollte wie folgt vorgegangen werden:

REINIGUNG VON BACKÖFEN MIT AQUASMART-SYSTEM

1 Alle inliegenden Teile wie Rost, entnehmen. 2 200 ml Seifenwasser in den unteren Bereich des Backblech geben. 3 Backofen 15 Minuten lang auf die Funktion bei 200º einstellen. 4 Temperaturregler von 200 ºC auf 0 ºC stellen. Backofen 20 Mi- nuten lang abkühlen lassen. 5 AquaSmart-Funktion auf 0 stellen. Mit einem weichen Lappen oder Tuch reinigen. 17EMAILLIERTE TEILE Nur für Emailflächen ausdrücklich empfohlene Reinigungsmit- tel verwenden. Chlorhaltige Produkte sind unter allen Umstän- den zu vermeiden.

GLASFENSTER DER OFENTÜR

Zur Vermeidung von eventuellen Beschädigungen darf das Glasfenster nicht mit scheuernden Putzmitteln gereinigt werden. Eine zerkratzte Glasfläche könnte gefährliche Folgen haben. Für eine bequemere Reinigung kann die innere Glasplatte der Ofen- tür herausgenommen werden. Nachstehend die Anleitung zum Ausbau der Glasplatte bei den drei verschiedenen Türvarianten. Tür vom Typ A Die an der Innenseite der Tür befindlichen Halteschrauben der Glasplatte lösen und Glasplatte vorsichtig herausnehmen. Bei den Varianten mit drei Glasscheiben kann auch die mittlere Platte herausgenommen werden. Hierzu wie weiter oben be- schrieben vorgehen. Tür vom Typ B1 / B2 Die Schrauben in der oberen Halterung der Glasplatte lösen, Halterung in Richtung “A” abziehen und Glasplatte vorsichtig herausnehmen. Bei den Varianten mit drei Glasscheiben kann auch die mittlere Platte herausgenommen werden.

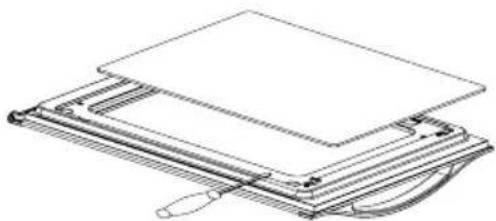

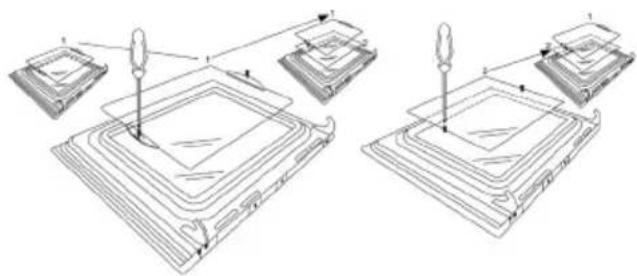

Tür vom Typ C Einen flachen Schraubenzieher in den in der Skizze markierten Schlitz einführen und vorsichtig nach oben abdrücken. Beim erneuten Einbau der Glasplatte darauf achten, dass diese an allen vier Seiten korrekt in ihrer Aufnahme aufliegt.

Für eine bequemere Reinigung des Backraums kann die Ofen- tür entfernt werden. Nachstehend die Anleitung zum Ausbau der Ofentür bei den drei verschiedenen Türvarianten. Tür vom Typ A / B2 Die Scharniere “A” besitzen zwei bewegliche Stifte “B”. Wird der Stift “B” angehoben, kann das Scharnier aus seiner Halterung gezogen werden. Anschließend Tür halb schließen. Hierauf Tür anheben und nach außen abziehen; Tür hierbei in unmittelbarer Nähe der beiden Scharniere halten. Zum Wiedereinbau der Tür müssen die Scharniere zunächst in die entsprechenden Schlitze eingeführt werden. Anschließend Tür voll öffnen. Die Tür darf erst geschlossen werden, wenn die beiden be- weglichen Stifte “B” zur Halterung der Scharniere entspre- chend eingedreht worden sind (Fig. 3). WICHTIGER HINWEIS

• Beim Abnehmen der Tür darf das Blockiersystem der Schar- niere nicht entfernt werden, da deren Klappmechanismus mit voller Wucht zurückspringen würde.

• Tür niemals in Wasser eintauchen. Tür vom Typ B1 Tür voll bis Position “D” öffnen. Die beiden beweglichen Scharnierelemente “A” bis Punkt “B” anheben. Anschließend Tür halb schließen. Hierauf Tür anheben und nach außen abziehen; Tür hierbei in unmittelbarer Nähe der beiden Scharniere halten. Zum Wiedereinbau der Tür müssen die Scharniere zunächst in die entsprechenden Schlitze eingeführt werden. Anschließend Tür voll öffnen. Die Tür darf erst geschlossen werden, wenn die beiden be- weglichen Scharnierelemente “A” zur Halterung der Schar- niere entsprechend eingedreht worden sind (Fig. X).

• Beim Abnehmen der Tür darf das Blockiersystem der Schar- niere nicht entfernt werden, da deren Klappmechanismus mit voller Wucht zurückspringen würde.

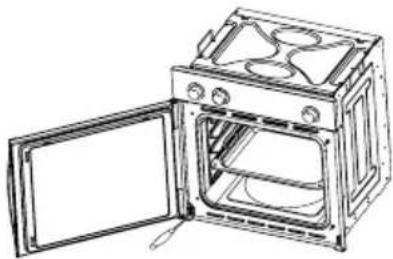

• Tür niemals in Wasser eintauchen. Tür vom Typ C Tür öffnen und fest mit einer Hand halten. Das untere Scharnier mit einem passenden Schraubenzieher an der Befestigung am Ofen lösen. Anschließend oberes Scharnier aus seiner Halterung ziehen und Tür abnehmen. Zum erneuten Anbringen der Tür in umgekehrter Reihenfol- ge vorgehen. Mit dem Ofen geliefertes Zubehör (Fig. 4) Der Backraum kann innen mit seitlich an der Ofenwand ange- brachten Laufschienen ausgestattet sein. In diese Laufschie- nen werden der Backrost und das Backblech eingeschoben. Nachstehend die Anleitung zum Ausbau der Laufschienen bei den zwei verschiedenen Varianten. Gitter vom Typ 1 Zum Ausbauen der Laufschienen müssen diese bei Punkt A einfach nur leicht nach unten abgedrückt werden. Gitter vom Typ 2 Zum Ausbauen der Laufschienen die entsprechende Halte- schraube mit einem passenden Schraubenzieher lösen und Gitter nach oben abziehen.

Dieses Gerät darf nur von entsprechend befugtem Fachperso- nal in Übereinstimmung mit den vor Ort geltenden technischen Auflagen und EU-Bestimmungen installiert werden.: Städtebaurechtliche Verordnungen des Umweltministeriums (in Großbritannien). Städtebaurechtliche Normen des Entwicklungsministeriums (in Schottland). IEE-Norm zur Verkabelung. Strom führende Geräte am Arbeitsplatz.

VOR DER INBETRIEBNAHME

Beim Auspacken des Geräts ist darauf zu achten, dass die nachstehend genannten Bauteile vollzählig vorhanden sind:

• Schrauben und Kaschierteile zur Befestigung des Backofens vor Ort AUFSTELLUNG DES GERÄTS (siehe Fig. 5) Dieses Gerät gehört zur Klasse I. Eine Erdung ist gesetzlich vorgeschrieben. Bei einer Zuwider- handlung gegen die geltenden Unfallverhütungsvorschriften weist der Hersteller jegliche Haftung zurück. WICHTIG Der Schrank, in den das Gerät eingebaut wird, bzw. das dies- bezüglich zum Einsatz gebrachte Material ist bei Betrieb des Backofens einer Temperatur von mindestens 85 ºC über der Raumtemperatur ausgesetzt. Bestimmte mit Kunststoffanteilen hergestellte Küchenmöbel neigen bereits bei niedrigeren als den angegebenen Tempe- raturwerten zu Verfärbungen oder Farbverlusten. Wird das Gerät also ohne Berücksichtigung der erwähnten Temperatur- anforderungen eingebaut bzw. besteht kein Abstand von min- destens 4 mm zu einer benachbarten Schrankwand, liegt die diesbezügliche Verantwortung allein beim Besitzer.

HINWEISE ZUR INSTALLATION

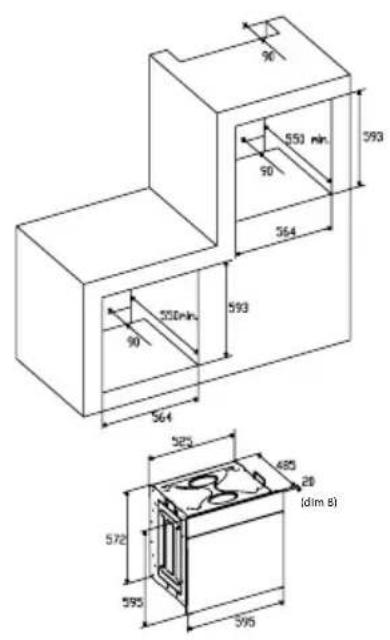

1. Wie in Fig. 5 dargestellt, muss der Backofen in eine Stan-

dardöffnung von 600 mm unterhalb des Kochfelds oder in eine Küchensäule eingebaut werden.

2. Beim Einbau des Backofens in eine Küchensäule muss auf

eine ausreichende Belüftung geachtet werden. Hierzu die Rückwand des Schranks abnehmen und wie in Fig. 5 darge- stellt eine Öffnung von mindestens 85-90 mm vorsehen.

3. Der Backofen muss am Aufstellungsort sicher befestigt

werden. Diesbezüglich sind die in den vier Ecken des Tür- rahmens vorgesehenen Schrauben “A” Fig. 5 zu verwenden. 19Fig. 5: Abmessungen für den Einbau von einfachen elektri- schen Backöfen mit einer Breite von 60 cm (die Ausbildung des oberen Gehäuse kann variieren) und Befestigung inner- halb des Schranks. EINBAUMAßE FÜR OFEN MIT TÜRDICKE 26 mm (dim A) INBAUMAßE FÜR OFEN MIT TÜRDICKE 20 mm (dim B) (dim B)

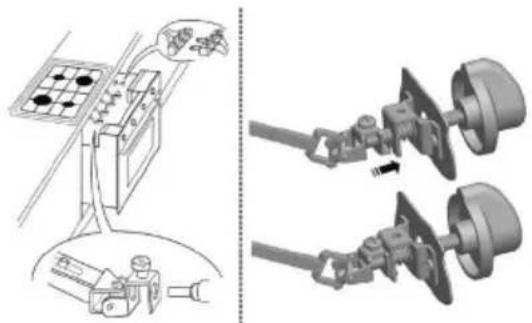

4. Bei polyvalenten Einbauöfen sind wie in Fig. 6 dargestellt die

entsprechenden Kardangelenke zu verwenden. A. Halterung abnehmen. B. 75-90 mm Zwischenraum zwischen der Wand und dem rück- wärtigen Einbaubereich bzw. dem Schrankboden. C. Sockel. D. Anzubringende Blende. Fig. 7: Lüftungsbedarf und Ausschnitt für den Einbau eines ein- fachen elektrischen Backofens in ein Standard-Küchenmodul. Mindestlüftungsbedarf für obere und untere Unterbringung und Halterung des rückwärtigen Bereichs der Einheit. A. Rückwand B. Lagerraum

Hier Rückwand entfernen D. Rückwand E. Lagerraum F. Sockel G. Mindestlüftungsausschnitt 80 cm

Fig. 8: Lüftungsbedarf und Ausschnitt für den Einbau eines ein- fachen elektrischen Backofens in einen Hochschrank. 20ELEKTRISCHER ANSCHLUSS Vor Anschluss des Geräts muss sichergestellt sein, dass die vor Ort vorhandene Netzspannung mit den diesbezüglichen Angaben auf dem Typenschild übereinstimmt. Der elektrische Anschluss sollte vorzugsweise nach NICEIC-Standard vorgenommen werden. HINWEIS: DIESES GERÄT MUSS GEERDET WERDEN. Dieses Gerät muss über einen bequem zugänglichen automa- tischen Zweipol-Schalter mit 13 A und einem Kontaktabstand von 3 mm geführt werden. WICHTIG Die Leiter des Netzkabels entsprechen der folgenden Farbco- dierung: Gelb/grün - Erde Blau- Nullleiter Braun- Phase

• Der gelb/grüne Leiter muss an die mit “E”, dem Erdungssym- bol oder die gelb/grün markierte Klemme gelegt werden.

• Der blaue Leiter muss an die mit “N” markierte Klemme ge- legt werden.

• Der braune Leiter muss an die mit “L” markierte Klemme ge- legt werden.

• Das Netzkabel darf an keiner Stelle eine Temperatur von mehr als 50 ºC über der Raumtemperatur erreichen.

• Beschädigte Netzkabel müssen durch ein vom Hersteller bzw. der zuständigen Kundendienststelle geliefertes gleich- wertiges Kabel ersetzt werden.

AUSTAUSCH DES NETZKABELS

Muss das Netzkabel ausgetauscht werden, ist diesbezüglich wie folgt vorzugehen:

1. Gerät vom Netz trennen, Halteschrauben lösen und Rück-

wand des Geräts abnehmen.

2. Halteschrauben und Schrauben der Anschlussklemmen lö-

sen und altes Netzkabel entfernen.

3. Neues Kabel unter Beachtung der entsprechenden Farbco-

dierung anschließen und alle Schrauben wieder fest anzie- hen. Das neue Netzkabel muss hierbei den im Kapitel Tech- nische Angaben genannten Spezifikationen entsprechen.

WARTUNG UND UNTERHALT

Vor allen Wartungs- und Unterhaltsarbeiten muss das Gerät zunächst vom Netz getrennt werden. Während der Garantiezeit müssen alle anfallenden Wartungs- und Unterhaltsarbeiten der zuständigen Kundendienststelle des Herstellers überlassen werden. Jeder von diesbezüglich nicht befugten Personen vorgenommene Eingriff in das Gerät hat die Annullierung des bestehenden Garantieanspruchs zur Folge.

AUSTAUSCH DER LAMPE DES INNENRAUMS

(Fällt nicht unter die Garantie des Geräts.) Für die Beleuchtung des Innenraums kommt eine Glühlampe mit 15 W bzw. 25 W für 300 ºC vom Typ E-14 zum Einsatz. ACHTUNG: Gerät vom Netz trennen, Ofentür (wie an anderer Stelle beschrieben) abnehmen und vorhandene Einsätze her- ausnehmen. Glasabdeckung zum Schutz der Glühbirne gegen den Uhrzei- gersinn herausdrehen. Fig. 9 (A). Alte Glühbirne herausnehmen, sicher und umweltfreundlich ent- sorgen, durch eine neue ersetzen und Schutzabdeckung wieder aufschrauben. Die neue Glühbirne muss hierbei den im Kapitel Technische Angaben genannten Spezifikationen entsprechen. ANMERKUNG: Die Glasabdeckung kann sehr straff aufsitzen, weshalb zum Herausnehmen unter Umständen ein entspre- chendes Werkzeug zum Einsatz gebracht werden muss.

21PFLEGE UND AUSTAUSCH DER KATALYTISCHEN VERKLEI-

DUNG (Eine bereits in das Gerät eingebaute katalytische Verkleidung fällt nicht unter die Garantie des Geräts.) Zur Aufrechterhaltung des Selbstreinigungseffekts muss der Backofen zur Entfernung von hartnäckigen Flecken und Rück- ständen jeweils auf mindestens 200 ºC aufgeheizt werden, damit diese nicht für immer bleiben. Wird die Verkleidung schwarz und glänzend, muss sie durch neue Elemente ersetzt werden. Zum Austausch der Verklei- dung alle Einsätze aus dem Backofen entnehmen. Die neue Verkleidung kann als Ersatzteil direkt über die ent- sprechende Abteilung des Herstellers bezogen werden (siehe Liste auf der hinteren Umschlagseite). Bei der Bestellung müs- sen hierbei der genaue Gerätetyp und die Baureihennummer des Geräts angegeben werden, so wie sie auf dem Typenschild verzeichnet sind. TECHNISCHE ANGABEN INNENABMESSUNGEN Höhe: 340 mm Breite: 440 mm Tiefe: 390 mm Inhalt: 40 Liter ELEKTRISCHE ANGABEN Nennspannung: 220 V - 240 V ~ 50 Hz Speiseanschluss: 13 A (automatischer Bipolar-Schalter mit ei- nem Kontaktabstand von 3 mm) LEISTUNGSAUFNAHME Unterhitze: 1,30 kW Oberhitze: 0,90 kW Ventilator-Heizelement: 2,30 kW Grill-Heizwiderstand: 1,35 kW Netzkabel: 3 x 1,5 mm

Typ H07RN-F <HAR> Innenraumbeleuchtung: 15 W - 25 W / 300 ºC, Typ E-14 Bei Sachschäden oder Verletzungen, die auf einen unsach- gemäßen Einsatz oder eine nicht korrekt vorgenommene In- stallation des Geräts zurückgehen, weist der Hersteller jede Haftung zurück. Der Hersteller behält sich das Recht vor, alle von ihm als er- forderlich oder angebracht erachteten Neuerungen ohne eine diesbezügliche Vorankündigung in das Gerät einzubringen.
