Type de produit	Perceuse-visseuse sans fil
Marque	Bosch
Modèle	GSR 12V35 HX Professional
Tension nominale	12 V
Nombre de vitesses	2 (0-460 / 0-1750 tr/min)
Couple maxi (dur/tendre)	35 / 20 Nm (selon ISO 5393)
Diamètre de perçage maxi - Bois	32 mm
Diamètre de perçage maxi - Acier	10 mm
Porte-outil	Hexagonal 6,35 mm (1/4") avec bague de verrouillage
Poids (selon EPTA)	1,0 - 1,2 kg (selon batterie)
Type de batterie	Lithium-Ion
Batterie recommandée	GBA 12V... (vendue séparément)
Chargeur recommandé	GAL 12... ou GAX 18... (non inclus)
Éclairage	PowerLight intégré
Clip ceinture	Oui, amovible
Indicateur de charge batterie	3 LED vertes
Blocage de broche	Auto-Lock (pour vissage manuel)
Protection électronique	Electronic Cell Protection (ECP)
Température de charge	0 °C à +35 °C
Température de fonctionnement	-20 °C à +50 °C
Entretien	Nettoyer les fentes de ventilation ; retirer la batterie avant entretien
Pièces de rechange	Disponibles via le service après-vente Bosch

FOIRE AUX QUESTIONS - GSR 12V35 HX Professional BOSCH

Comment changer l'accessoire sur le GSR 12V35 HX ?

Tirez la bague de verrouillage (3) vers l'arrière, insérez l'accessoire à fond dans le porte-outil (1), puis relâchez la bague pour le bloquer. Pour retirer, tirez la bague et sortez l'accessoire.

Quelle batterie utiliser avec cette perceuse ?

Utilisez exclusivement des batteries Bosch de la série GBA 12V.... L'utilisation d'autres batteries peut endommager l'outil ou créer un risque d'incendie.

Comment régler le couple de serrage ?

Tournez la bague de présélection de couple (4) sur l'une des 20 positions. Le couple augmente avec le numéro. En position "foret", le limiteur de couple est désactivé pour le perçage.

Comment sélectionner la vitesse ?

Utilisez le sélecteur de vitesse (6) uniquement lorsque l'outil est à l'arrêt. Position I pour basse vitesse (vissage, grands diamètres), position II pour haute vitesse (petits diamètres).

Que faire si l'outil s'arrête pendant l'utilisation ?

Cela peut être dû à une surchauffe. L'électronique de protection arrête l'outil. Laissez-le refroidir jusqu'à ce que les LED cessent de clignoter en chenillard. Vérifiez aussi la charge de la batterie.

Comment entretenir la perceuse ?

Gardez les fentes de ventilation propres et dégagées. Retirez toujours la batterie avant le nettoyage. Utilisez un chiffon sec. Ne pas utiliser de produits chimiques. Faites réviser l'outil par un professionnel si nécessaire.

Peut-on percer du béton avec le GSR 12V35 HX ?

Non, ce modèle est une perceuse-visseuse sans percussion. Pour percer du béton, utilisez la version GSB 12V-35 qui dispose d'une fonction percussion. Le GSR 12V35 HX est conçu pour le bois, le métal, la céramique et les plastiques.

Comment utiliser le clip de ceinture ?

Fixez le clip de ceinture (16) à l'outil pour l'accrocher à votre ceinture. Cela libère vos mains. Vous pouvez également utiliser le porte-embouts (17) pour avoir les embouts à portée.

Que signifient les LED sur l'indicateur de charge ?

L'indicateur (11) s'allume quelques secondes lors de l'activation. 3 LED = charge ≥76%, 2 LED = 51-75%, 1 LED = 26-50%, 1 LED clignotante = ≤25%. Un clignotement rapide des 3 LED indique une température hors plage.

Comment transporter la batterie en toute sécurité ?

Les batteries Lithium-Ion sont soumises à la réglementation sur les matières dangereuses. Pour le transport routier, aucune mesure n'est nécessaire. Pour l'envoi par tiers, emballez la batterie avec les contacts protégés et consultez un expert. Ne transportez que des batteries non endommagées.

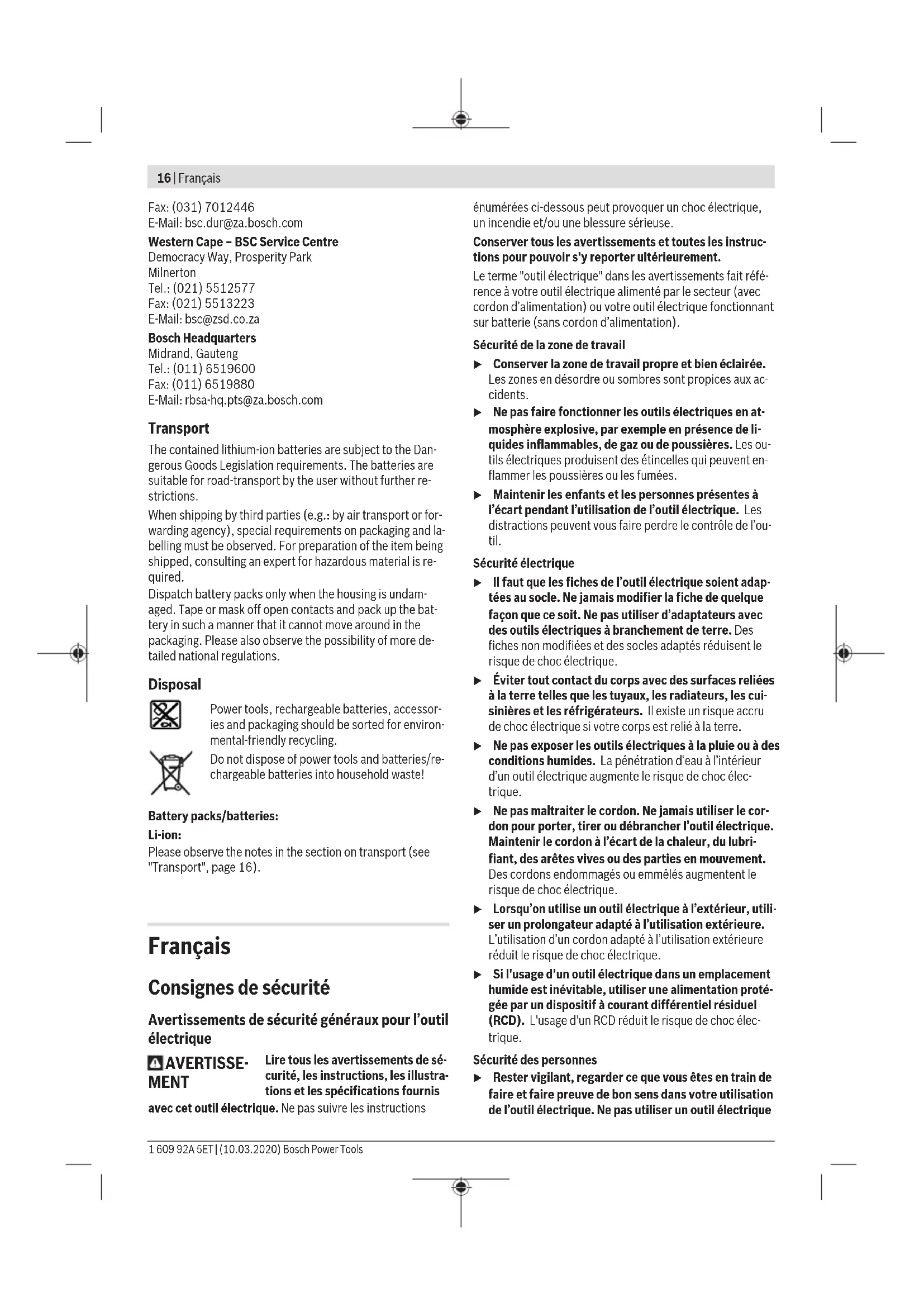

MODE D'EMPLOI GSR 12V35 HX Professional BOSCH

Consignes de sécurité

Avertissements de sécurité généraux pour l'outil électrique

AVERTISSEMENT

Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis

avec cet outil électrique. Ne pas suivre les instructions

énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme "outil électrique" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil électrique fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité de la zone de travail

▸ Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. ▸ Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électrique. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Sécurité électrique

Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique. Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil électrique augmente le risque de choc électrique. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil électrique. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes vives ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. Lorsqu'on utilise un outil électrique à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

Sécurité des personnes

Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil électrique. Ne pas utiliser un outil électrique

lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil électrique peut entraîner des blessures graves.

Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés pour les conditions appropriées réduisent les blessures. - Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils électriques en ayant le doigt sur l'interrupteur ou brancher des outils électriques dont l'interrupteur est en position marche est source d'accidents. Retirer toute clé de réglage avant de mettre l'outil électrique en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut donner lieu à des blessures. Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues. S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. Rester vigilant et ne pas négliger les principes de sécurité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave.

Utilisation et entretien de l'outil électrique

Ne pas forcer l'outil électrique. Utiliser l'outil électrique adapté à votre application. L'outil électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit. Ne pas utiliser l'outil électrique si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et inversement. Tout outil électrique qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer. Débrancher la fiche de la source d'alimentation et/ou enlever le bloc de batteries, s'il est amovible, avant tout réglage, changement d'accessoires ou avant de ranger l'outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.

▷ Conserver les outils électriques à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil électrique ou les présentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d'utilisateurs novices. - Observer la maintenance des outils électriques et des accessoires. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil électrique. En cas de dommages, faire réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont dus à des outils électriques mal entretenus. Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. Utiliser l'outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses. Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossible la manipulation et le contrôle en toute sécurité de l'outil dans les situations inattendues.

Utilisation des outils fonctionnant sur batteries et précautions d'emploi

Ne recharger qu'avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu'il est utilisé avec un autre type de bloc de batteries. N'utiliser les outils électriques qu'avec des blocs de batteries spécifiquement désignés. L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu. Lorsqu'un bloc de batteries n'est pas utilisé, le maintenir à l'écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d'une borne à une autre. Le court-circuitage des bornes d'une batterie entre elles peut causer des brûlures ou un feu. Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l'eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures. Ne pas utiliser un bloc de batteries ou un outil fonctionnant sur batteries qui a été endommagé ou modi

fié. Les batteries endommagées ou modifiées peuvent avoir un comportement imprévisible provoquant un feu, une explosion ou un risque de blessure.

Ne pas exposer un bloc de batteries ou un outil fonctionnant sur batteries au feu ou à une température excessive. Une exposition au feu ou à une température supérieure à 130 °C peut provoquer une explosion. Suivre toutes les instructions de charge et ne pas charger le bloc de batteries ou l'outil fonctionnant sur batteries hors de la plage de températures spécifiée dans les instructions. Un chargement incorrect ou à des températures hors de la plage spécifiée peut endommager la batterie et augmenter le risque d'incendie.

Maintenance et entretien

Faire entretenir l'outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assure le maintien de la sécurité de l'outil électrique. Ne jamais effectuer d'opération d'entretien sur des blocs de batteries endommagés. Il convient que l'entretien des blocs de batteries ne soit effectué que par le fabricant ou les fournisseurs de service autorisés.

Consignes de sécurité pour perceuses et visseuses

Instructions de sécurité pour toutes les opérations

• Porter des protecteurs d'oreille lors de l'utilisation de la perceuse à percussion.
• Tenir l'outil électrique par les surfaces de préhension isolées, au cours des opérations pendant lesquelles l'accessoire de coupe ou les fixations peut être en contact avec un câblage caché. Un accessoire de coupe ou les fixations en contact avec un fil "sous tension" peut "mettre sous tension" les parties métalliques exposées de l'outil électrique et provoquer un choc électrique chez l'opérateur.

Instructions de sécurité pour l'utilisation de forets longs

Ne jamais utiliser à une vitesse supérieure à la vitesse assignée maximale du foret. À des vitesses supérieures, le foret est susceptible de se plier s'il peut tourner librement sans être en contact avec la pièce à usiner, ce qui provoque des blessures. Toujours commencer à percer à faible vitesse et en mettant l'embout du foret en contact avec la pièce à usiner. À des vitesses supérieures, le foret est susceptible de se plier s'il peut tourner librement sans être en contact avec la pièce à usiner, ce qui provoque des blessures. Appliquer une pression uniquement sur le foret et ne pas appliquer de pression excessive. Les forets peuvent se plier, ce qui peut provoquer leur casse ou une perte de contrôle, et donc des blessures.

Consignes de sécurité additionnelles

• Maintenez bien l'outil électroportatif en place. Lors du serrage ou du desserrage des vis, des couples de réaction élevés peuvent survenir en peu de temps.
• Bloquez la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que quand elle est tenue avec une main. Utilisez un détecteur approprié pour vérifier s'il n'y a pas de conduites cachées ou contactez votre société de distribution d'eau locale. Tout contact avec des câbles électriques peut provoquer un incendie ou un choc électrique. Tout endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels. Avant de poser l'outil électroportatif, attendez que celui-ci soit complètement à l'arrêt. L'outil risque de se coincer, ce qui entraînerait une perte de contrôle de l'outil électroportatif. Si l'accu est endommagé ou utilisé de manière non conforme, des vapeurs peuvent s'échapper. L'accu peut brûler ou exploser. Ventilez le local et consultez un médecin en cas de malaise. Les vapeurs peuvent entraîner des irritations des voies respiratoires. N'ouvrez pas l'accu. Risque de court-circuit. Les objets pointus comme un clou ou un tournevis et le fait d'exercer une force extérieure sur le boîtier risque d'endommager l'accu. Il peut en résulter un court-circuit interne et l'accu risque de s'enflammer, de dégager des fumées, d'exploser ou de surchauffer. N'utilisez l'accu qu'avec des produits du fabricant. Tout risque de surcharge dangereuse sera alors exclu.

Conservez la batterie à l'abri de la chaleur, en la protégeant p. ex. de l'ensoleillement direct, du feu, de la saleté, de l'eau et de l'humidité. Il existe un risque d'explosion et de courts-circuits.

Arrêtez immédiatement l'outil électroportatif dès que l'accessoire se bloque. Attendez-vous à des couples de réaction importants causant des rebonds. L'accessoire se bloque quand il reste coincé dans la pièce ou quand l'outil électroportatif est en surcharge.

Description des prestations et du produit

Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou entraîner de graves blessures.

Référez-vous aux illustrations qui se trouvent à l'avant de la notice d'utilisation.

Utilisation conforme

L'outil électroportatif est conçu pour le vissage et le dévissage de vis ainsi que pour le perçage dans le bois, le métal, la céramique et les matières plastiques. La GSB est également conçue pour le perçage à percussion dans la brique, la maçonnerie et la pierre naturelle.

Éléments constitutifs

La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.

(1) Porte-outil (2) Mandrin automatique (3) Bague de verrouillage (GSR 12V-35 HX) (4) Bague de présélection de couple (5) Bague de réglage pour présélection du mode de fonctionnement (GSB)

(6) Sélecteur de vitesse (7) Sélecteur de sens de rotation (8) Bouton de déverrouillage d'accu (9) Accu (10) Bouton Marche/Arrêt (11) Indicateur d'état de charge de l'accu (12) Éclairage « PowerLight » (13) Poignée (surface de préhension isolée) (14) Embout (15) Porte-embout universel (16) Clip de ceinture (17) Porte-embout (18) Clip de couleur

A) Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre gamme d'accessoires.

Caractéristiques techniques

Perceuse-visseuse sans-fil GSB 12V-35 GSR 12V-35 GSR 12V-35 HX
Référence	3601 JJ9 0.. 3601 JH8 0.. 3601 JJ9 1..
Tension nominale V= 12 12 12
Régime à videA)
- 1ère vitesse tr/min 0-460 0-460 0-460
- 2ème vitesse tr/min 0-1 750 0-1 750 0-1 750
Fréquence de frappeA)	min-1	26 250 - -
Couple de vissage maxi (dur/tendre) selon ISO 5393A)	Nm 35/20 35/20 35/20
Ø de perçage maxi (1re/2e vitesse)
- Maconnerie mm 10 - -
- Acier	mm 10 10 10
- Bois	mm 32 32 32
Plage de serrage du mandrin	mm	0,8-10	0,8-10
Porte-outil	mm - -	6,35 %"
Ø de vissage maxi mm 8 8 8
Poids selonEPTA-Procedure 01:2014A)	kg	1,0-1,2	0,93-1,2
Températures ambantes re-commandées pour la charge	°C 0 ... +35 0 ... +35 0 ... +35
Températures ambantes auto-riseses pendant l'utilisationB) et pour le stockage	°C	-20 ... +50	-20 ... +50
Accus recommends		GBA 12V...	GBA 12V...
Chargeurs recommendés		GAL 12...	GAL 12...
		GAX 18...	GAX 18...

A) Dépend de l'accu utilisé B) Performances réduites à des températures <0°C

Informations sur le niveau sonore/les vibrations

GSB 12V-35 GSR 12V-35 GSR 12V-35 HX

Valeurs d'émissions sonores déterminées conformément à EN 62841-2-1, EN 62841-2-2.
Le niveau sonore en dB(A) typique de l'outil électroportatif est de:
Niveau de pression acoustique	dB(A)	87	73	73
Niveau de puissance acoustique	dB(A)	98	84	84
Incertitude K	dB	5	3	3
Portez un casque antibruit!
Valeurs globales de vibration ah (somme vectorielle sur les trois axes) et incertitude K conformément à EN 62841-2-1, EN 62841-2-2:
Perçage dans du métal:
ah	m/s2	< 2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5
Perçage avec percussion dans la brique:
ah	m/s2	14,5	-	-
K	m/s2	1,5	-	-
Vissage:
ah	m/s2	< 2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5

Le niveau de vibration et la valeur d'émission sonore indiqués dans cette notice d'utilisation ont été mesurés conformément à la norme et peuvent être utilisés pour une comparaison entre les outils électroportatifs. Ils peuvent aussi servir de base à une estimation préliminaire du taux de vibration et du niveau sonore.

Le niveau de vibration et la valeur d'émission sonore indiqués s'appliquent pour les utilisations principales de l'outil électroportatif. Si l'outil électroportatif est utilisé pour d'autres applications, avec d'autres accessoires de travail ou sans avoir fait l'objet d'un entretien régulier, le niveau de vibration et la valeur d'émission sonore peuvent différer. Il peut en résulter des vibrations et un niveau sonore nettement plus élevés pendant toute la durée de travail.

Pour une estimation précise du niveau de vibration et du niveau sonore, il faut aussi prendre en considération les périodes pendant lesquelles l'outil est éteint ou bien en marche sans être vraiment en action. Il peut en résulter au final un niveau de vibration et un niveau sonore nettement plus faibles pendant toute la durée de travail.

Prévoyez des mesures de protection supplémentaires permettant de protéger l'utilisateur de l'effet des vibrations, par exemple : maintenance de l'outil électroportatif et des accessoires de travail, maintien des mains au chaud, organisation des procédures de travail.

Montage

Retirez l'accu de l'appareil électroportatif avant toute intervention (opérations d'entretien/de maintenance, changement d'accessoire, etc.) ainsi que lors de son

transport et rangement. Il y a sinon risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt.

Recharge de l'accu

N'utilisez que les chargeurs indiqués dans les Caractéristiques techniques. Ils sont les seuls à être adaptés à l'accu Lithium-ion de votre outil électroportatif.

Remarque : l'accu est fourni partiellement chargé. Pour obtenir les performances maximales, chargez l'accu jusqu'à sa pleine capacité avant la première utilisation.

L'accu Lithium-ion peut être rechargé à tout moment, sans risquer de réduire sa durée de vie. Le fait d'interrompre le processus de charge n'endommage pas l'accu.

L'accu Lithium-ion est protégé contre une décharge complète par « Electronic Cell Protection (ECP) » (l'électronique de protection des cellules). Lorsque l'accu est déchargé, l'outil électroportatif s'arrête grâce à un dispositif d'arrêt de protection : l'accessoire de travail ne tourne plus.

Après l'arrêt automatique de l'outil électroportatif, n'appuyez plus sur l'interrupteur Marche/Arrêt. L'accu pourrait être endommagé.

Respectez les indications concernant l'élimination.

Retrait de l'accu (voir figure A)

Pour retirer l'accu (9), appuyez sur les deux touches de déverrouillage (8) et retirez l'accu en tirant vers le bas. Ne forcez pas.

Changement d'accessoire

Retirez l'accu de l'appareil électroportatif avant toute intervention (opérations d'entretien/de maintenance, changement d'accessoire, etc.) ainsi que lors de son transport et rangement. Il y a sinon risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt.

Mise en place d'un accessoire de travail : GSR 12V-35 HX (voir figure C)

Tirez la bague de verrouillage (3) vers l'arrière, enfoncez l'accessoire de travail à fond dans le porte-outil (1) et relâchez la bague de verrouillage (3) afin de bloquer l'accessoire.

Veuillez noter que le blocage a été optimisé pour la taille d'accessoires la plus répandue dans chaque pays.

Mise en place d'un accessoire de travail : GSB 12V-35 / GSR 12V-35 (voir figure B)

Ouvrez le mandrin automatique (2) en le tournant dans le sens 1 jusqu'à ce que l'accessoire puisse être inséré. Insérez l'accessoire de travail.

Tournez fermement à la main la bague du mandrin automatique (2) dans le sens 2. Le mandrin se verrouille alors automatiquement.

Le mandrin se déverrouille lorsque la douille est tournée en sens inverse afin d'enlever l'accessoire.

Retrait d'un accessoire de travail : GSR 12V-35 HX

Tirez la bague de verrouillage (3) vers l'arrière et sortez l'accessoire du porte-outil (1).

Aspiration de poussières/de copeaux

Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires après de l'utilisateur ou de personnes se trouvant à proximité.

Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lazure). Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées.

• Veillez à bien aérer la zone de travail.
• Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays.

Évitez toute accumulation de poussières sur le lieu de travail. Les poussières peuvent facilement s'enflammer.

Mise en marche

Mise en marche

Montage de l'accu

Remarque : L'utilisation d'accus non conçus pour votre outil électroportatif peut entraîner des dysfonctionnements ou endommager l'outil électroportatif.

Mettez le sélecteur de sens de rotation (7) en position médiane pour éviter toute mise en marche non intentionnelle. Montez l'accu chargé (9) dans la poignée jusqu'à ce qu'il s'encliquette de façon perceptible et affleure avec la poignée.

Sélection du sens de rotation (voir figure D)

Le sélecteur de sens de rotation (7) permet d'inverser le sens de rotation de l'outil électroportatif. Cela n'est toutefois pas possible lorsqu'on appuie sur l'interrupteur Marche/Arrêt (10).

Rotation droite : Pour visser et serrer, poussez le sélecteur de sens de rotation (7) à fond vers la gauche.

Rotation gauche : Pour desserrer ou dévisser des vis, poussez le sélecteur de sens de rotation (7) jusqu'en butée vers la droite.

Présélection du couple

La bague de présélection de couple (4) permet de prérégler le couple dans 20 positions. En cas de réglage correct, l'accessoire de travail s'immobilise dès que la vis arrive au ras de la surface ou que le couple présélectionné est atteint. Dans la position ◆, la limitation du couple est désactivée, par ex. pour le perçage.

Pour dévisser les vis, choisissez éventuellement un réglage plus élevé ou réglez le sélecteur de mode sur le symbole.

Sélection mécanique de la vitesse

N'actionnez le sélecteur de vitesse (6) que quand l'outil électroportatif est à l'arrêt.

Le sélecteur de vitesse (6) permet de présélectionner 2 plages de vitesse de rotation.

Vitesse I :

Plage de basses vitesses ; pour le vissage ou pour les grands diamètres de perçage.

Vitesse II :

Plage de haute vitesse ; pour les petits diamètres de perçage.

Sélection d'un mode de fonctionnement

Perçage

GSR

Positionnez la bague de présélection de couple (4) sur le symbole « Perçage ». GSB

Positionnez la bague de présélection de mode de fonctionnement (5) sur le symbole « Perçage »

22 | Français

Vissage

GSR

Réglez le couple souhaité avec la bague de pré-sélection de couple (4).

GSB

Positionnez la bague de présélection de mode de fonctionnement (5) sur le symbole « Vissage »

Réglez le couple souhaité avec la bague de pré-sélection de couple (4).

Perçage avec percussion (GSB)

Positionnez la bague de présélection de mode de fonctionnement (5) sur le symbole « Perçage avec percussion »

Réglage de la vitesse de rotation/de la fréquence de frappe

Vous pouvez faire varier en continu la vitesse de rotation / la fréquence de frappe de l'outil électroportatif en jouant sur la pression exercée sur l'interrupteur Marche/Arrêt (10).

Légère pression sur l'interrupteur Marche/Arrêt (10) : faible vitesse de rotation/fréquence de frappe. Plus la pression augmente, plus la vitesse de rotation/la fréquence de frappe est élevée.

Mise en marche/arrêt

Pour mettre en marche l'outil électroportatif, actionnez l'interrupteur Marche/Arrêt (10) et maintenez-le actionné.

Pour arrêter l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt (10).

Blocage automatique de la broche (Auto-Lock)

Quand l'interrupteur Marche/Arrêt (10) n'est pas actionné, la broche de perçage et donc le porte-outil (1) sont bloqués. Cela permet de visser des vis même quand l'accu (9) est déchargé, autrement dit de se servir de l'outil électroportatif comme d'un tournevis à main.

Indicateur d'état de charge de l'accu

L'indicateur de niveau de charge de l'accu (11) indique pendant quelques secondes l'état de charge de l'accu lorsque l'on enfonce complètement ou à moins l'interrupteur Marche/Arrêt (10). Il consiste en 3 LED vertes.

Les 3 LED de l'indicateur de niveau de charge (11) et la LED

(12) se mettent à clignoter rapidement dès que la température de l'accu sort de la plage de températures de fonctionnement admissibles (-20 à +50 °C)

LED Capacité

3 LED allumées en vert ≥ 76 %

2 LED allumées en vert 51-75 %

1 LED allumée en vert 26-50 %

Clignotement lent en vert d'1 LED ≤ 25 %

Protection contre les surcharges en cas de surchauffe

Si l'outil électroportatif est utilisé de manière conforme, tout risque de surcharge est exclu. Dans le cas d'une trop forte sollicitation, l'électronique arrête l'outil électroportatif jus

qu'à ce qu'il se trouve à nouveau dans la plage de températures de service admissibles.

Cet état est signalé par l'allumage successif (en chenillard) des trois LED de l'indicateur de niveau de charge (11). Dès que la température de l'outil électroportatif est revenue dans la plage de températures optimales, les LED cessent de clignoter.

Instructions d'utilisation

Positionnez l'outil électroportatif sur la vis/sur l'écrou seulement lorsqu'il est à l'arrêt. Un accessoire en rotation risque de glisser.

Après avoir travaillé à une petite vitesse pendant une période relativement longue, faites tourner l'outil électroportatif à vide au régime maximal pendant une durée de 3 minutes environ afin de le laisser refroidir.

Lorsque vous percez du métal, n'utilisez que des forets HSS (HSS = acier à coupe rapide haute performance) sans défauts et affûtés. La gamme d'accessoires Bosch vous assure la qualité nécessaire.

Avant de visser des vis de gros diamètre ou très longues dans des matériaux durs, il est recommandé d'effectuer un préperçage au diamètre intérieur du filetage sur approximativement les 2/3 de la longueur de la vis.

Clip de ceinture (voir figure E)

Le clip de ceinture (16) permet d'accrocher l'outil électroportatif par ex. à une ceinture. Vous avez alors les deux mains libres et à tout moment l'outil électroportatif à portée de main.

Le porte-embouts (17) permet d'avoir toujours à portée de main les embouts dont vous avez besoin.

Clip de couleur (voir figure G)

Le clip de couleur (18) ne peut être utilisé que lorsque ni le clip de ceinture (16) ni le porte-embouts magnétique ne sont montés.

Entretien et Service après-vente

Nettoyage et entretien

Retirez l'accu de l'appareil électroportatif avant toute intervention (opérations d'entretien/de maintenance, changement d'accessoire, etc.) ainsi que lors de son transport et rangement. Il y a sinon risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt. Tenez toujours propres l'outil électroportatif ainsi que les fentes de ventilation afin d'obtenir un travail impeccable et sûr.

Service après-vente et conseil utilisateurs

Notre Service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces

de rechange. Vous trouvez des vues éclatées et des informations sur les pièces de rechange sur le site: www.boschpt.com

L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l'étiquette signalétique du produit.

Algérie

Siestal

Zone Industrielle Ihaddaden

06000 Bejaia

Tél. : [phone]

Fax : [phone]

E-Mail : [e-mail]

Maroc

7 Rue Ibn Battouta Z.I. Saint Gobain

Mégrine Riadh

2014 Ben Arous

Tél. : [phone]

Fax : [phone]

E-mail : [e-mail]

Côte d'Ivoire

Rimco

ZONE 3, 9 RUE DU CANAL

01 BP V230, Abidjan 01

Km 2,5 - Bd du Centenaire de la Commune de Dakar

B.P. 2098 DAKAR

Tél. : [phone]

Fax : [phone]

Transport

Les accus Lithium-ion sont soumis à la réglementation relative au transport de matières dangereuses. Pour le transport par voie routière, aucune mesure supplémentaire n'a besoin d'être prise.

Lors d'une expulsion par un tiers (par ex. transport aérien ou entreprise de transport), des mesures spécifiques doivent être prises concernant l'emballage et le marquage. Pour la préparation de l'envoi, faites-vous conseiller par un expert en transport de matières dangereuses.

N'expédiez que des accus dont le boîtier n'est pas endommagé. Recouvrez les contacts non protégés et emballez l'accu de manière à ce qu'il ne puisse pas se déplacer dans l'emballage.

Veuillez également respecter les réglementations supplémentaires éventuellement en vigueur.

Élimination des déchets

Les outils électroportatifs, les accus ainsi que leurs accessoires et emballages doivent être rapportés dans un centre de recyclage respectueux de l'environnement.

Ne jetez pas les outils électroportatifs et les accus/piles avec les ordures ménagères !

Accus/piles :

Li-Ion :

Veuillez respecter les indications se trouvant dans le chapitre Transport (voir « Transport », Page 23).

Portugais

Présélection du couple de serrage

Tirez la bague de verrouillage (3) vers l'arrière et retirez l'accessoire de la douille (1).

Aspiration de poussières

Les poussières de matériaux peints contenant du plomb, de certains bois, de minéraux et de métaux peuvent être nocives pour la santé. Le contact ou l'inhalation de ces poussières peut provoquer des allergies et/ou des infections respiratoires chez l'utilisateur ou les personnes à proximité.

Certaines poussières de bois, en particulier celles de bois durs comme le chêne ou le hêtre, sont considérées comme cancérigènes, notamment en lien avec les additifs de traitement du bois (sels de chrome, agents de conservation du bois). Il est recommandé de porter un masque de protection respiratoire lors du travail professionnel sur des matériaux contenant de l'amiante.

- Assurer une ventilation adéquate du lieu de travail.

- Il est recommandé de porter un masque anti-poussière avec filtre de classe P2.

Respecter les réglementations nationales en vigueur concernant le type de matériau travaillé.

Éviter l'accumulation de déchets sur le lieu de travail. Les déchets peuvent être inflammables.

Fonctionnement

Mise en service

Retrait de la batterie

Avertissement : L'utilisation d'une batterie non adaptée à l'outil électrique peut entraîner un dysfonctionnement ou endommager l'outil.

Placez le sélecteur de sens de rotation (7) en position centrale pour éviter tout démarrage accidentel. Insérez la batterie chargée (9) dans le manche jusqu'à ce qu'elle s'enclenche et soit correctement positionnée.

Réglage du sens de rotation (voir figure D)

Le sélecteur de sens de rotation (7) permet de changer le sens de rotation de l'outil. Cependant, cela n'est pas possible lorsque l'interrupteur Marche/Arrêt (10) est enfoncé.

Rotation à droite : Pour percer ou visser, poussez le sélecteur de sens de rotation (7) vers la gauche jusqu'en butée.

Rotation à gauche : Pour desserrer ou retirer des vis, poussez le sélecteur de sens de rotation (7) vers la droite jusqu'en butée.

Réglage du couple de serrage

Grâce à la bague de réglage du couple de serrage (4), vous pouvez sélectionner le couple de serrage nécessaire parmi 20 niveaux. Avec un réglage correct, l'outil s'arrête automatiquement dès que la vis est enfoncée à fleur de la surface du matériau ou lorsque le couple de serrage réglé est atteint. En position - boîtier de roulement à billes désactivé, par exemple pour percer.

Choisissez un réglage plus élevé pour visser ou dévisser en tournant vers le symbole.

Sélection de la force de transmission mécanique.

N'actionnez le sélecteur de vitesse (6) que lorsque l'outil électrique est à l'arrêt.

Avec le sélecteur de vitesse (6), vous pouvez présélectionner deux plages de vitesse.

Vitesse I :

Plage de vitesse basse ; pour visser ou travailler avec de grands diamètres de perçage.

Vitesse II :

J 1

（7）jIgJlOaJlJy

aJJI 1. gao jia jiu jiu jiu bgi

UgU UJU JUdAJI (9) UgA

.aaal 20 abluu g.Egaam

D(0gJJI jglgJl oJl

1uull oal jlgolai jnl cok 1s2aJ .jlgolai jiaabwgl

(10) 1abIg Juaa o gLo sic oJ.1bgs

lcbjol,llgUbjlg qaiu:ji jgs

（7）1gJolgai

a bolguljg jlu

. qllgUuUUUJ7)UJgUUolq

Laao jIgJJI pjc b

46w mo jgJl pjc Jaiia bda aal w Jksw 20 g c yllblln jgJl pjc bau jsw oce faiy yu yuuu uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus uus u

00971 (0) 3 7157419 :

[e-mail]

[phone]:

[phone]:

/[e-mail]:

[e-mail]
