Tipo de produto	Berbequim/aparafusador sem fio
Marca	Bosch
Modelo	GSR 12V35 HX Professional
Tensão nominal	12 V
Número de velocidades	2 (0-460 / 0-1750 rpm)
Binário máximo (duro/macio)	35 / 20 Nm (conforme ISO 5393)
Diâmetro de perfuração máx. - Madeira	32 mm
Diâmetro de perfuração máx. - Aço	10 mm
Suporte de ferramenta	Hexagonal 6,35 mm (1/4") com anel de bloqueio
Peso (segundo EPTA)	1,0 - 1,2 kg (conforme bateria)
Tipo de bateria	Lítio-Ião
Bateria recomendada	GBA 12V... (vendida separadamente)
Carregador recomendado	GAL 12... ou GAX 18... (não incluído)
Iluminação	PowerLight integrado
Clip de cinto	Sim, amovível
Indicador de carga da bateria	3 LED verdes
Travão do fuso	Auto-Lock (para aparafusamento manual)
Proteção eletrónica	Proteção Eletrónica de Células (ECP)
Temperatura de carregamento	0 °C a +35 °C
Temperatura de funcionamento	-20 °C a +50 °C
Manutenção	Limpar as aberturas de ventilação; retirar a bateria antes da manutenção
Peças sobressalentes	Disponíveis através do serviço pós-venda Bosch

Perguntas frequentes - GSR 12V35 HX Professional BOSCH

Como trocar o acessório no GSR 12V35 HX?

Puxe o anel de bloqueio (3) para trás, insira o acessório completamente no suporte de ferramenta (1) e depois liberte o anel para o travar. Para remover, puxe o anel e retire o acessório.

Qual bateria usar com esta berbequim?

Use exclusivamente baterias Bosch da série GBA 12V.... O uso de outras baterias pode danificar a ferramenta ou criar risco de incêndio.

Como ajustar o binário de aperto?

Gire o anel de pré-seleção de binário (4) para uma das 20 posições. O binário aumenta com o número. Na posição "broca", o limitador de binário é desativado para perfuração.

Como selecionar a velocidade?

Use o seletor de velocidade (6) apenas quando a ferramenta estiver parada. Posição I para baixa velocidade (aparafusamento, diâmetros grandes), posição II para alta velocidade (diâmetros pequenos).

O que fazer se a ferramenta parar durante o uso?

Isto pode ser devido a sobreaquecimento. A eletrónica de proteção para a ferramenta. Deixe-a arrefecer até os LEDs pararem de piscar em padrão de deslocamento. Verifique também a carga da bateria.

Como fazer a manutenção da berbequim?

Mantenha as aberturas de ventilação limpas e desobstruídas. Retire sempre a bateria antes da limpeza. Use um pano seco. Não use produtos químicos. Se necessário, mande revisar a ferramenta por um profissional.

Pode perfurar betão com o GSR 12V35 HX?

Não, este modelo é uma berbequim/aparafusador sem percussão. Para perfurar betão, use a versão GSB 12V-35 que tem função de percussão. O GSR 12V35 HX é projetado para madeira, metal, cerâmica e plásticos.

Como usar o clip de cinto?

Fixe o clip de cinto (16) à ferramenta para pendurá-la no cinto. Isto liberta as suas mãos. Pode também usar o suporte de brocas (17) para ter as brocas à mão.

O que significam os LEDs no indicador de carga?

O indicador (11) acende alguns segundos ao ativar. 3 LEDs = carga ≥76%, 2 LEDs = 51-75%, 1 LED = 26-50%, 1 LED a piscar = ≤25%. Um piscar rápido dos 3 LEDs indica temperatura fora do intervalo.

Como transportar a bateria em segurança?

As baterias de Lítio-Ião estão sujeitas à regulamentação de matérias perigosas. Para transporte rodoviário, nenhuma medida é necessária. Para envio por terceiros, embale a bateria com os contactos protegidos e consulte um especialista. Transporte apenas baterias não danificadas.

MANUAL DE UTILIZADOR GSR 12V35 HX Professional BOSCH

pt Manual de instruções original

zh Manual de instruções original

zh Manual de instruções original

pt Instruções de segurança

pt Instruções gerais de segurança para ferramentas elétricas

pt AVISO

pt Devem ser lidas todas as indicações de segurança,

pt instruções, ilustrações e especificações fornecidas com esta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

ferramenta elétrica. O desrespeito das instruções abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

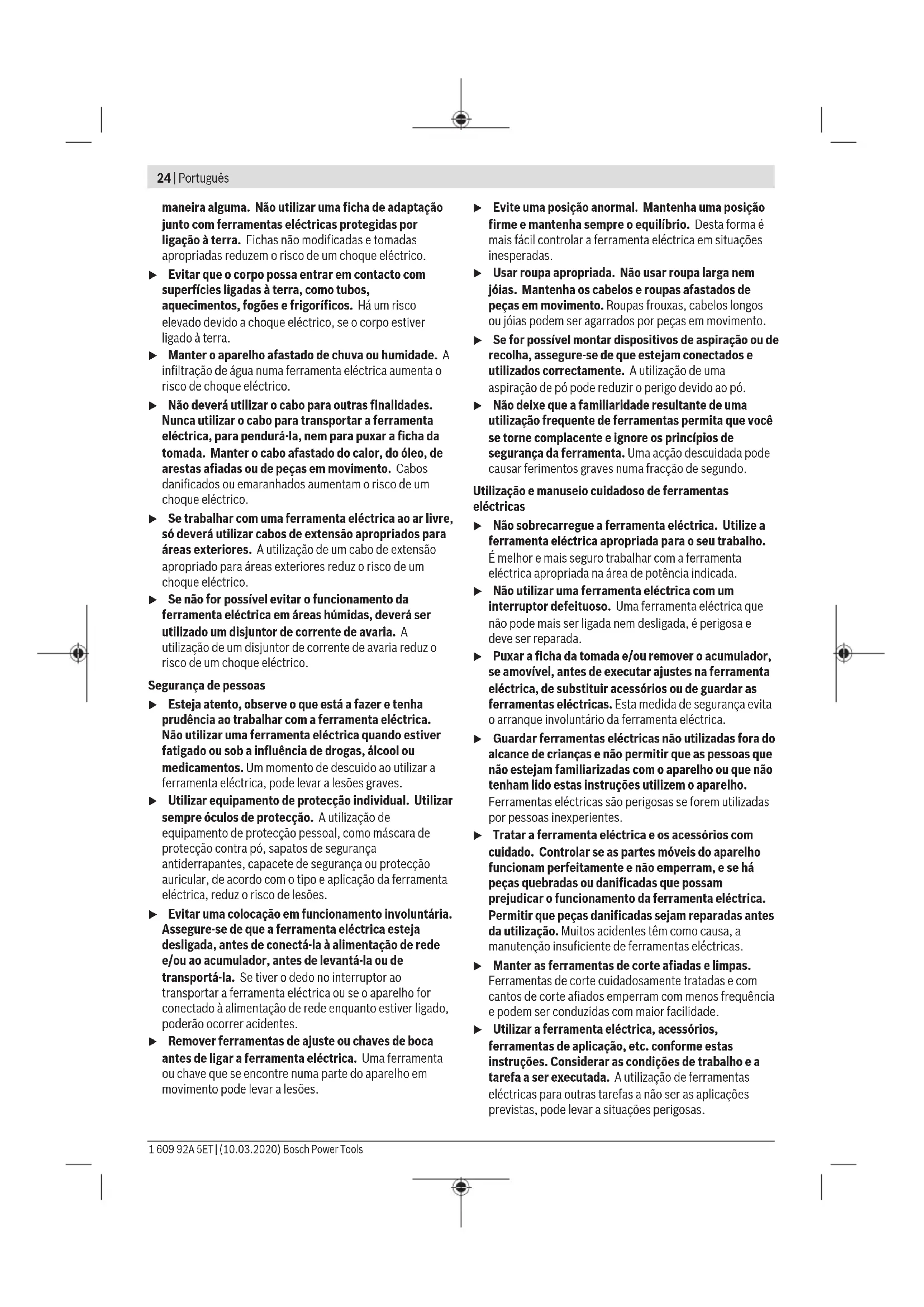

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. - Mantenha crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que perca o controle sobre o aparelho.

pt A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de

maneira alguma. Não utilize uma ficha de adaptação com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de choque elétrico.

Evite que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico, se o corpo estiver ligado à terra. Mantenha o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não deverá utilizar o cabo para outras finalidades. Nunca utilize o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Mantenha o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção individual. Utilize sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. - Evite uma colocação em funcionamento involuntária. - Assegure-se de que a ferramenta elétrica está desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões.

Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. - Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. - Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurar a ferramenta. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na faixa de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador, se amovível, antes de executar ajustes na ferramenta elétrica, de substituir acessórios ou de guardar as ferramentas elétricas. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guarde ferramentas elétricas não utilizadas fora do alcance de crianças e não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
• Trate a ferramenta elétrica e os acessórios com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.
• Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.
• Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Manuseio e utilização cuidadosos de ferramentas com acumuladores

Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. Utilize a ferramenta elétrica com os acumuladores aprovados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. - Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam fazer um curto-circuito dos contatos. Um curto-circuito entre os contatos do acumulador pode ter como consequência queimaduras ou fogo. No caso de aplicação incorreta pode sair líquido do acumulador. Evitar o contato. No caso de um contato acidental, deve enxaguar com água. Se o líquido entrar em contato com os olhos, deve consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras. - Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão. - Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima de 130°C pode causar explosão. Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar indevidamente ou em temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados.

Indicações de segurança para berbequins e aparafusadoras

Instruções de segurança para todas as operações

Use protetores auditivos ao perfurar com impacto. A exposição ao ruído pode provocar a perda da audição.

Segure a ferramenta elétrica nas superfícies de agarre isoladas, ao executar uma operação onde o acessório de corte ou elemento de fixação possa entrar em contacto com cabos escondidos. Se o acessório de corte ou os elementos de fixação entrarem em contacto com um cabo "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e poderão produzir um choque elétrico.

Instruções de segurança ao usar brocas longas

• Nunca opere a uma velocidade maior do que a velocidade máxima da broca. A velocidades mais altas, a broca pode dobrar-se ao rodar livremente sem entrar em contacto com a peça de trabalho, causando ferimento pessoal. Comece sempre a perfurar a baixa velocidade e com a ponta da broca em contacto com a peça de trabalho. A velocidades mais altas, a broca pode dobrar-se ao rodar livremente sem entrar em contacto com a peça de trabalho, causando ferimento pessoal. Aplique pressão apenas em linha direta com a broca e não aplique pressão excessiva. As brocas podem partir-se, causando rutura ou perda de controlo, ou mesmo ferimento pessoal.

Instruções de segurança adicionais

▶ Segure firmemente a ferramenta elétrica. Ao apertar e soltar parafusos podem ocorrer temporariamente elevados momentos de reação. Fixe a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Utilize detectores apropriados para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar a explosão. A infiltração num cano de água provoca danos materiais. - Espere que a ferramenta elétrica pare completamente antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controle sobre a ferramenta elétrica. Em caso de danos e de utilização incorreta da bateria, pode escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de aparecerem queixas. É possível que os vapores irritem as vias respiratórias. - Não abrir o acumulador. Há risco de curto-circuito. Os objetos afiados como, p. ex., pregos ou chaves de fenda, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer. Use a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.

Proteja a bateria contra calor, p. ex., contra uma permanente radiação solar, fogo, sujidade, água e humidade. Há risco de explosão ou de curto-circuito.

Desligue a ferramenta de imediato se a ferramenta de trabalho encravar. Esteja atento aos binários de reação que podem dar origem a contragolpes. O acessório acoplável pode encravar se a ferramenta elétrica for sobrecarregada ou se ficar emperrada na peça a ser trabalhada.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções podem causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte dianteira do manual de instruções.

Utilização adequada

A ferramenta elétrica destina-se a apertar e desapertar parafusos e a furar madeira, metal, cerâmica e plástico. O GSB destina-se adicionalmente a furar com percussão em tijolo, alvenaria e pedra.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Mandril (2) Bucha de aperto rápido (3) Bucha de travamento (GSR 12V-35 HX) (4) Anel de ajuste da pré-seleção do binário (5) Anel de ajuste da pré-seleção do modo de funcionamento (GSB) (6) Seletor de velocidade (7) Comutador do sentido de rotação (8) Tecla de desbloqueio da bateria (9) Bateria (10) Interruptor de ligar/desligar (11) Indicador do nível de energia da bateria (12) Lâmpada "PowerLight" (13) Punho (superfície do punho isolada) (14) Bit de aparafusamento (15) Porta-bits universal (16) Suporte de fixação ao cimento (17) Porta-bits (18) Clipe de correia

A) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Dados Técnicos

Berbequim aparafusadorsem fio
Número de produits	GSB 12V-35 GSR 12V-35 GSR 12V-35 HX
	3601 JJ9 0.. 3601 JH8 0.. 3601 JJ9 1..
Tensão nominal V= 12 12 12
N.° de rotações em vazioA)
- 1.a velocidade r.p.m. 0-460 0-460 0-460
- 2.a velocidade r.p.m. 0-1750 0-1750 0-1750
N.° de impactosA)	i.p.m. 26 250 --
Máx. binário de aparafusamento duro/macio conforme ISO 5393A)	Nm 35/20 35/20 35/20
Ø máx. de perfuração (1.a/2.a velocidade)
- Alvenaria mm 10 --
- Aço	mm 10 10 10
- Madeira	mm 32 32 32
Faixa de aperto da bucha	mm	0,8-10	0,8-10
Encabadouro	mm --	6,35 %"
Ø máximo do parafuso	mm 8 8 8
Peso conformeEPTA-Procedure 01:2014A)	kg	1,0-1,2	0,93-1,2

Berbequim aparafusador sem fio	GSB 12V-35 GSR 12V-35 GSR 12V-35 HX
Temperatura ambienterecomendada durante ocarregamento	°C 0 ... +35 0 ... +35 0 ... +35
Temperatura ambienteadissimível emfunção®e durante oarmazenamento	°C -20 ... +50 -20 ... +50 -20 ... +50
Baterias recomendadas GBA 12V... GBA 12V... GBA 12V...
Carregadores recomendados GAL 12...	GAX 18...	GAL 12... GAL 12...
		GAX 18...
		GAX 18...

A) dependendo da bateria utilizada B) potência limitada com temperaturas <0°C

Informação sobre ruídos / vibrações

GSB 12V-35 GSR 12V-35 GSR 12V-35 HX
Os values de emissão de ruido foram determinados de acordo com EN 62841-2-1, EN 62841-2-2.
Normalmente, o;nível sonoro de classe A da ferramenta eletrica compreende
Nível de pressão acústica	dB(A)	87	73	73
Nível da potência acústica	dB(A)	98	84	84
Incerteza K	dB	5	3	3
Usar proteção auditiva!

Valores totais de vibração a_h (somados vetores das três direções) e incerteza K determinada segundo EN 62841-2-1, EN 62841-2-2:

Furar metal:
ah	m/s2	< 2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5
Furar com percussão em tijolo:
ah	m/s2	14,5	-	-
K	m/s2	1,5	-	-
Aparafusar:
ah	m/s2	< 2,5	< 2,5	< 2,5
K	m/s2	1,5	1,5	1,5

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizada e podem ser utilizados para a comparação de ferramentas elétricas. Eles são inadequados para uma avaliação provisória das emissões sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo do trabalho.

Para uma estimação exata da emissão sonora e de vibrações, devem ser considerados os períodos nos quais o aparelho está desligado ou em funcionamento, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o período completo de trabalho. Além disso, devem ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.

Montagem

A bateria deve ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção,

28 | Português

troca de ferramenta etc.) e antes de transporte ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Carregar a bateria

Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para as baterias de lítio utilizadas na sua ferramenta elétrica.

Nota: A bateria é fornecida parcialmente carregada. Para assegurar a carga completa da bateria, a bateria deve ser carregada completamente no carregador antes da primeira utilização.

A bateria de lítio pode ser carregada a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica a bateria.

O acumulador de iões de lítio está protegido contra descarga completa através do sistema "Electronic Cell Protection (ECP)". A ferramenta elétrica é desligada através de um disjuntor de proteção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais.

• Não continue a premir o interruptor de ligar/desligar antes do desligamento automático da ferramenta elétrica. A bateria pode ser danificada.

Observe as indicações sobre a eliminação de forma ecológica.

Retirar a bateria (ver figura A)

Para retirar a bateria (9), pressione ambas as teclas de desbloqueio (8) e puxe a bateria para baixo para a retirar da ferramenta elétrica. Não empregar força.

Troca de ferramenta

A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transporte ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Introduzir a ferramenta de trabalho: GSR 12V-35 HX (ver figura C)

Puxe a bucha de aperto (3) para a frente, insira a ferramenta de trabalho até ao batente na fixação da ferramenta (1) e solte novamente a bucha de aperto (3), para fixar a ferramenta de trabalho.

Tenha em atenção que o travamento está otimizado para a dimensão da ferramenta de trabalho mais amplamente usada no respetivo país.

Introduzir a ferramenta de trabalho: GSB 12V-35/GSR 12V-35 (ver figura B)

Abra a bucha de aperto rápido (2) rodando no sentido ① a ferramenta poder ser inserida. Introduzir a ferramenta.

Aperte bem a bucha de aperto rápido (2) no sentido de rotação ②. A bucha fica assim automaticamente bloqueada.

O travamento solta-se novamente, logo que girar a bucha no sentido contrário para remover a ferramenta.

Aspiração de pó/de aparas

Pós de materiais como, por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia, são considerados como cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.

• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória da classe P2.

Observe as diretivas para os materiais a serem processados, vigentes no seu país.

Evite a acumulação de pó no local de trabalho. Os pós podem entrar facilmente em ignição.

Funcionamento

Colocação em funcionamento

Colocar a bateria

Nota: A utilização de baterias não indicadas para a sua ferramenta elétrica pode causar falhas de funcionamento ou danos na ferramenta elétrica.

Coloque o comutador do sentido de rotação (7) no centro para evitar um ligamento inadvertido. Coloque a bateria carregada (9) no punho até esta encaixar de forma audível e ficar à face com o punho.

Ajustar o sentido de rotação (ver figura D)

Com o comutador de sentido de rotação (7) é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar/desligar pressionado (10) isto no entanto não é possível.

Rotação à direita: Para apertar os parafusos, prima o comutador do sentido de rotação (7) completamente para a esquerda.

Rotação à esquerda: Para soltar ou retirar os parafusos, pressione o conversor do sentido de rotação (7) para a direita até ao batente.

Com o anel de ajuste da pré-seleção do binário (4) pode pré-selecionar o binário necessário em 20 níveis. Com o ajuste certo, o acessório é parado, assim que o parafuso esteja aparafusado à face com o material ou seja atingido o binário

ajustado. Na posição de embraiagem de segurança por desengate está desativada, p. ex. para furar.

Ao desaparafusar parafusos, selecione um ajuste maior ou coloque no símbolo

Regulação mecânica da velocidade

- Acione o seletor de velocidade (6) apenas com a ferramenta elétrica parada.

Com o seletor de velocidade (6) pode ser pré-selecionados 2 regimes de rotações.

Velocidade I:

Baixa gama de número de rotações; para aparafusar ou para trabalhar com grandes diâmetros.

Velocidade II:

Alta gama de número de rotações; para trabalhar com pouco diâmetro de perfuração.

Ajustar o modo de operação

Furar

GSR

Coloque o anel de ajuste da pré-seleção do binário (4) no símbolo "Furar".

GSB

Coloque o anel de ajuste da pré-seleção do modo de funcionamento (5) no símbolo "Furar".

Aparafusar

GSR

Coloque o anel de ajuste da pré-seleção do binário (4) no binário desejado.

GSB

Coloque o anel de ajuste da pré-seleção do modo de funcionamento (5) no símbolo "Aparafusar".

Coloque o anel de ajuste da pré-seleção do binário (4) no binário desejado.

Coloque o anel de ajuste da pré-seleção do modo de funcionamento (5) no símbolo "Furar com percussão".

Ajustar o número de rotações/impactos

Pode regular o número de rotações/impactos da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (10).

Uma leve pressão sobre o interruptor de ligar/desligar (10) proporciona um número de rotações/impactos baixo. Aumentando a pressão, aumenta o número de rotações/impactos.

Ligar/desligar

Para a colocação em funcionamento da ferramenta elétrica, deverá pressionar o interruptor de ligar/desligar (10) e mantê-lo pressionado.

Para desligar a ferramenta elétrica, liberte o interruptor de ligar/desligar (10).

Bloqueio automático do veio (Auto-Lock)

Com o interruptor de ligar/desligar (10) não pressionado é fixado o veio de perfuração e, consequentemente, o encabadouro (1).

Isso permite enroscar parafusos mesmo com a bateria (9) descarregada ou rodar a ferramenta elétrica como chave de parafusos.

Indicador do nível de carga da bateria

O indicador do nível de carga da bateria (11) mostra durante alguns segundos o nível de carga da bateria, premindo parcial ou totalmente o interruptor de ligar/desligar (10), e é composto por 3 LEDs verdes.

Os 3 LEDs do indicador do nível de energia da bateria (11) e a lâmpada (12) piscam rapidamente quando a temperatura da bateria está fora da faixa de energia de serviço de -20 até +50 °C.

LED Capacidade

Luz permanente 3 x verde ≥ 76%

Luz permanente 2 x verde 51-75%

Luz permanente 1 x verde 26-50%

Luz intermitente lenta 1 x verde ≤ 25%

Indicador da proteção contra sobrecarga

Numa utilização correta, a ferramenta elétrica não pode ser sobrecarregada. Em caso de forte sobrecarga, o sistema eletrónico desliga a ferramenta elétrica, até que volte a ser alcançada a temperatura ideal de funcionamento.

Este estado é sinalizado através de uma luz contínua dos três LEDs do indicador do nível de energia da bateria (11). Os LEDs são desligados, quando a ferramenta elétrica alcança novamente a temperatura de serviço ideal.

Instruções de trabalho

Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões.

Após um longo período de trabalho com um número de rotações reduzido, deixe a ferramenta elétrica funcionar aprox. 3 minutos com o número de rotações máximo em vazio para a arrefecer.

Ao furar metal, utilize apenas brocas HSS afiadas e sem problemas (HSS = aço de corte rápido de alto rendimento). O programa de acessórios Bosch garante a qualidade adequada.

Antes de atarraxar parafusos mais longos e maiores em materiais duros, deverá furar com o diâmetro do núcleo da rosca até aproximadamente 2/3 do comprimento do parafuso.

Suporte de fixação ao cinto (ver figura E)

Com o suporte de fixação ao cinto (16) pode pendurar a ferramenta elétrica, p. ex., num cinto. Desta forma terá ambas as mãos livres e a ferramenta elétrica está sempre ao alcance.

Porta-bits (ver figura F)

No porta-bits (17) pode guardar pontas de aparafusar.

Clipe de cinto (ver figura G)

O clipe de cinto (18) só pode ser usado se não estiver montado o suporte de fixação ao cinto (16) ou o porta-bits.

Manutenção e assistência técnica

Manutenção e limpeza

A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transporte ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. - Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos outros produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte

13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Angola

Robert Bosch Ltd

Divisão de Ferramentas Elétricas

Estrada de Cacuaco 288

Luanda

Tel.: [phone]

http://www.bosch-professional.com/ao/pt/

Transporte

As baterias de íons de lítio, contidas, estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua, sem mais obrigações. Na expedição por terceiros (por ex: transporte aéreo ou expedição), devem ser observadas as exigências especiais quando a embalagem e a designação. Neste caso é

necessário consultar um especialista de materiais perigosos ao preparar a peça a ser realizada.

Só enviar baterias se a carcaça não estiver danificada. Colar contatos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares.

Eliminação

As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.

Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!

Baterias/pilhas:

Lítio:

Observar as indicações no capítulo Transporte (ver "Transporte", Página 30).

Espanhol

38 | Português do Brasil

Santo Domingo, Distrito Nacional

Tel.: [phone]

www.bosch.do

El Salvador

Proyesa

Indicações de segurança

Instruções gerais de segurança para ferramentas elétricas

AVISO

Leia todas as indicações de

segurança, instruções, ilustrações

e especificações fornecidas com esta ferramenta

elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" usado nas advertências refere-se a ferramentas elétricas operadas com corrente de rede (com fio) ou ferramentas elétricas operadas com acumulador (sem fio).

• Mantenha a área de trabalho limpa e bem iluminada. As áreas de trabalho desarrumadas ou escuras podem levar a acidentes.
• Não opere as ferramentas elétricas em atmosferas explosivas, ou seja, na presença de líquidos, gases ou

Pós inflamáveis. As ferramentas elétricas produzem faíscas, que podem inflamar os pós ou vapores. Mantenha as crianças e outras pessoas afastadas da ferramenta elétrica durante o uso. As distrações podem resultar na perda do controle.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve combinar com a tomada. Não use plugues de adaptador com ferramentas elétricas aterradas. Plugues não modificados e tomadas apropriadas reduzem o risco de choque elétrico. Evite o contato do corpo com superfícies aterradas, como tubos, aquecedores, fogões e geladeiras. Há um risco elevado de choque elétrico se seu corpo estiver aterrado. Mantenha as ferramentas elétricas afastadas da chuva ou umidade. A entrada de água em uma ferramenta elétrica aumenta o risco de choque elétrico. Não use o cabo para outras finalidades. Jamais use o cabo para transporte, puxar ou desconectar a ferramenta elétrica. Mantenha o cabo afastado do calor, do óleo, de arestas afiadas ou de partes móveis. Os cabos danificados ou emaranhados aumentam o risco de um choque elétrico. Ao operar uma ferramenta elétrica ao ar livre, use um cabo de extensão adequado para áreas exteriores. O uso de um cabo de extensão apropriado para áreas exteriores reduz o risco de choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas úmidas, deverá usar um disjuntor de corrente de avaria. O uso de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

Segurança pessoal

Esteja atento, observe o que está fazendo e use o bom senso ao operar uma ferramenta elétrica. Não use uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao operar ferramentas elétricas pode resultar em lesões graves. Use equipamento de proteção individual. Use sempre óculos de proteção. O uso de equipamento de proteção individual, como máscara de proteção contra poeira, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, nas condições adequadas, irá reduzir o risco de ferimentos pessoais. Evite a colocação em funcionamento involuntária. Assegure-se de que o interruptor está na posição de desligado antes de conectar a alimentação de rede e/ou ao acumulador, antes de pegar ou transportar a ferramenta. Se transportar ferramentas elétricas com o seu dedo no interruptor ou se energizar ferramentas elétricas com o interruptor ligado, poderão ocorrer acidentes.

• Remova qualquer ferramenta ou chave de ajuste antes de ligar a ferramenta elétrica. Uma ferramenta ou chave ainda ligada a uma parte rotativa da ferramenta elétrica pode resultar em ferimentos pessoais. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas.
• Use vestuário apropriado. Não use roupa larga nem joias. Mantenha seus cabelos e roupas afastados de partes móveis. As roupas largas, joias ou cabelos longos podem ser agarrados por partes móveis. Se for possível montar dispositivos de aspiração ou de coleta, assegure-se de que são conectados e usados corretamente. O uso de um dispositivo de coleta de poeira pode reduzir os riscos associados a poeiras.
• Não deixe que a familiaridade resultante do uso frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

Uso e manuseio cuidadoso da ferramenta elétrica

• Não sobrecarregue a ferramenta elétrica. Use a ferramenta elétrica correta para a sua aplicação. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência para a qual foi projetada.
• Não use a ferramenta elétrica se o interruptor estiver defeituoso. Qualquer ferramenta elétrica que não pode mais ser controlada com o interruptor é perigosa e deve ser reparada.
• Desconecte o plugue da alimentação e/ou remova o acumulador, se amovível, da ferramenta elétrica antes de efetuar ajustes, trocar acessórios ou guardar as ferramentas elétricas. Essas medidas de segurança preventivas reduzem o risco de partida involuntária da ferramenta elétrica. Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças e não permita que as pessoas que não estejam familiarizadas com a ferramenta elétrica ou com essas instruções usem a ferramenta elétrica. As ferramentas elétricas são perigosas nas mãos de pessoas não treinadas.
• Trate as ferramentas elétricas e acessórios com cuidado. Verifique se existe desalinhamento ou empenamento das partes móveis, se há peças quebradas ou outra condição que possa afetar o funcionamento da ferramenta elétrica. Se houver danos, repare a ferramenta elétrica antes do uso. Muitos acidentes são causados por ferramentas elétricas com manutenção insuficiente.
• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte cuidadosamente mantidas e com arestas de corte afiadas emperram com menos frequência e são mais fáceis de controlar. Use a ferramenta elétrica, acessórios, bits etc. de acordo com estas instruções, considerando as

condições de trabalho e o trabalho a executar. O uso da ferramenta elétrica em tarefas diferentes das previstas poderá resultar em uma situação perigosa.

• Mantenha as empunhadeiras e as superfícies de agarrar secas, limpas e livres de óleo e graxa. As empunhadeiras e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Manuseio e uso cuidadoso da ferramenta com acumulador

Somente carregue com o carregador especificado pelo fabricante. Um carregador adequado para um certo tipo de acumulador pode originar um risco de incêndio se for usado com outro tipo de acumulador. Use somente as ferramentas elétricas com os acumuladores especializados. O uso de outros acumuladores pode resultar em risco de ferimentos e de incêndio. - Quando o acumulador não estiver em uso, mantenha-o afastado de outros objetos metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros objetos metálicos pequenos que possam estabelecer a conexão entre terminais. O curto-circuito dos terminais do acumulador pode causar queimaduras ou um incêndio. Sob condições abusivas, o líquido pode vazar do acumulador; evite o contato. Em caso de contato acidental, enxágue com água. Se o líquido entrar em contato com os olhos, consulte um médico. O líquido que vaza do acumulador pode causar irritações ou queimaduras. - Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de ferimentos. - Não exponha o acumulador ou a ferramenta ao fogo ou a temperaturas excessivas. A exposição ao fogo ou a temperaturas acima de 130°C pode causar explosão. - Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada nas instruções. O carregamento inadequado ou a temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio.

Serviço

Somente permita que a sua ferramenta elétrica seja reparada por pessoal qualificado e usando peças de reposição originais. Só dessa forma é assegurada a segurança da ferramenta elétrica. - Jamais tente reparar acumuladores danificados. O reparo de acumuladores deve ser somente realizado pelo fabricante ou por prestadores de serviços autorizados.

Instruções de segurança para furadeiras e parafusadeiras

Instruções de segurança para todas as operações

Use protetores auriculares ao perfurar no modo de impacto. A exposição ao ruído pode causar perda auditiva. Segure a ferramenta elétrica pela superfície isolada de manuseio, ao realizar uma operação onde o acessório de corte ou os elementos de fixação possam entrar em contato com a fiação oculta. O contato do acessório de corte ou dos elementos de fixação com um fio "vivo" pode tornar "vivas" as partes metálicas expostas da ferramenta e pode resultar em choque elétrico para o operador.

Instruções de segurança no uso de brocas longas

• Nunca opere a uma velocidade maior do que a velocidade nominal máxima da broca. Em velocidades elevadas, há a possibilidade da broca entortar se girar livremente sem entrar em contato com a peça de trabalho, resultando em lesão pessoal grave. Comece sempre a perfurar em baixa velocidade e com a ponta da broca em contato com a peça de trabalho.

Em velocidade elevada, há a possibilidade de a broca entortar se girar livremente sem entrar em contato com a peça de trabalho, resultando em lesão pessoal grave.

• Aplique pressão somente em linha direta com a broca e não aplique pressão excessiva. A broca pode entortar causando a ruptura ou a perda de controle, resultando em lesão pessoal.

Instruções de segurança adicionais

▹ Fixe bem a ferramenta elétrica. Ao apertar ou soltar parafusos podem ocorrer momentos de reação elevados. Fixe a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com um torno de bancada está mais firme do que segurada com a mão. Utilize detectores apropriados para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar a explosões. A penetração em um cano de água pode causar danos materiais. - Espere a ferramenta elétrica parar completamente antes de depositá-la. O acessório acoplável pode emperrar e levar à perda de controle sobre a ferramenta elétrica. Em caso de danos e de utilização incorreta da bateria, pode escapar vapores. A bateria pode incendiar-se ou explodir. Areje bem o local de trabalho e consulte um médico se forem constatados quaisquer sintomas. Os vapores podem irritar as vias respiratórias. - Não abra a bateria. Existe perigo de curto-circuito. A bateria pode ser danificada com objetos pontiagudos como p. ex. prego ou chave de parafusos ou devido a influência de força externa. Pode ocorrer

um curto-circuito interno e a bateria pode arder, deitar fumo, explodir ou sobreaquecer.

▹ Usar a bateria apenas em produtos do fabricante. Só assim é que a bateria fica protegida contra sobrecarga perigosa.

Proteja a bateria do calor, p. ex. radiação solar permanente, fogo, sujeira, água e umidade. Há risco de explosão ou de um curto-circuito.

Desligue de imediato a ferramenta elétrica se o acessório acoplável ficar bloqueado. Esteja preparado para torques de reação que causam um contragolpe. O acessório acoplável fica bloqueado se a ferramenta elétrica é sobrecarregada ou se ficar emperrada em uma peça a ser trabalhada.

Descrição do produto e especificações

Ler todas as indicações de segurança e instruções. O desrespeito das advertências e das instruções de segurança apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Respeite as ilustrações na parte dianteira do manual de instruções.

Utilização adequada

A ferramenta elétrica é adequada para apertar e soltar parafusos, bem como para furar madeira, metal, cerâmica e plástico. O GSB também é adequado para furar com impacto em tijolo, alvenaria e pedra.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Mandril (2) Mandril de aperto rápido (3) Bronzina de travamento (GSR 12V-35 HX) (4) Anel de ajuste da pré-seleção do torque (5) Anel de ajuste da pré-seleção do modo de funcionamento (GSB) (6) Seletor de marchas (7) Comutador de reversão (8) Botão de destravamento da bateria (9) Bateria (10) Interruptor de ligar/desligar (11) Indicador do nível de energia da bateria (12) Lâmpada "PowerLight" (13) Punho (superfície de aderência isolada) (14) Ponta parafusadora (15) Suporte universal de brocas (16) Clipe de suporte para cinto (A) (17) Porta-bits (18) Clipe colorido

A) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento. Todos os acessórios encontram-se no catálogo de acessórios.

Dados Técnicos

Furadeira sem fio GSB 12V-35 GSR 12V-35 GSR 12V-35 HX

N° do produit	3601 JJ9 0.. 3601 JH8 0.. 3601 JJ9 1..
Tensão nominal V= 12 12 12
Velocidade da marcha lentaA)
- 1a velocidade r.p.m. 0-460 0-460 0-460
- 2a velocidade r.p.m. 0-1 750 0-1 750 0-1 750
N° de impactosA)	min-1	26 250 - -
Torque max. em materiaisuros/macios segudo anorma ISO 5393A)	Nm 35/20 35/20 35/20
Furo max. (1a/2a velocidade)
- Alvenaria mm 10 - -
- Aço	mm 10 10 10
- Madeira	mm 32 32 32
Faixa de aperto do mandril	mm	0,8-10 0,8-10
Mandril	mm - -	6,35¼"
Máximo diâmetro do parafuso	mm 8 8 8

42 | Português do Brasil

Furadeira sem fio GSB 12V-35 GSR 12V-35 GSR 12V-35 HX

Peso conforme EPTA-Procedure 01:2014A)	kg 1,0-1,2 0,93-1,2 0,75-1,0
Temperatura ambienterecomendada ao carregar	°C 0 ... +35 0 ... +35 0 ... +35
Temperatura ambienteadmissivel durante ofunçãoamentoB) e durante oarmazenamento	°C -20 ... +50 -20 ... +50 -20 ... +50
Baterias recomendadas GBA 12V... GBA 12V... GBA 12V...
Carregadores recomendados GAL 12...	GAX 18...	GAL 12...	GAL 12...
		GAX 18...	GAX 18...

A) depende da bateria utilizada B) potência limitada a temperaturas <0°C

Informação sobre ruídos/vibrações

GSB 12V-35 GSR 12V-35 GSR 12V-35 HX

Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-1, EN 62841-2-2.

O nível sonoro avaliado "A" da ferramenta elétrica normalmente é

Nível de pressão sonora	dB(A)	87	73	73
Nivel de potência sonora	dB(A)	98	84	84
Incerteza K	dB	5	3	3
Usar proteção auditiva!

Valores totais de vibração a (soma vetorial nas três direções) e incerteza K determinada em função da EN 62841-2-1, EN 62841-2-2:

Furar metal:

\( a_h \)	\( m/s^2 \)	< 2,5	< 2,5	< 2,5
K	\( m/s^2 \)	1,5	1,5	1,5

Furar com impacto em tijolo:

\( a_h \)	m/s²	14,5	-	-
K	m/s²	1,5	-	-

Parafusar:

ah	m/s2	<2,5	<2,5	<2,5
K	m/s2	1,5	1,5	1,5

Os níveis de vibrações indicados nestas instruções e o valor de emissão de ruído foram medidos de acordo com um método de medição padronizado e podem ser usados para comparar ferramentas elétricas entre si. Não são adequados para uma avaliação preliminar das emissões de vibrações e ruído.

Os níveis de vibrações indicados e o valor de emissão de ruído representam as principais aplicações da ferramenta elétrica. No entanto, se a ferramenta elétrica for utilizada para outras aplicações, com diferentes tipos de acessórios acopláveis ou com manutenção insuficiente, os níveis de vibrações e o valor de emissão de ruído podem ser diferentes. Isso pode aumentar significativamente as emissões de vibrações e ruído durante todo o período de trabalho.

Para uma estimativa precisa das emissões de vibrações e ruído, também devem ser considerados os momentos em que a ferramenta está desligada ou em funcionamento, mas não está realmente em uso. Isso pode reduzir significativamente as emissões de vibrações e ruído durante todo o período de trabalho.

Além disso, também devem ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: a manutenção das ferramentas elétricas e dos acessórios acopláveis, luvas durante o trabalho e a organização dos processos de trabalho.

Montagem

Retire a bateria da ferramenta elétrica antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de acessório, etc.), assim como para transporte e armazenamento da mesma. Em caso de acionamento inadvertido do interruptor de ligar/desligar existe perigo de ferimentos.

Carregar a bateria

Utilize somente os carregadores indicados nos dados técnicos. Somente estes carregadores são adequados para a bateria de íons de lítio utilizada na sua ferramenta elétrica.

Nota: A bateria é fornecida parcialmente carregada. Para assegurar a capacidade total da bateria, a bateria deverá ser carregada completamente no carregador antes da primeira utilização.

A bateria de íons de lítio pode ser carregada a qualquer momento, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica a bateria. A bateria de íons de lítio está protegida contra descarga profunda através da "Electronic Cell Protection (ECP)". Quando a bateria fica descarregada, a ferramenta elétrica desliga através do desligamento de proteção: a ferramenta de trabalho não se move mais.

Depois do desligamento automático da ferramenta elétrica, não continue pressionando o interruptor de ligar/desligar. Isso pode danificar a bateria.

Observar a indicação sobre a eliminação de forma ecológica.

Retirar a bateria (ver figura A)

Para retirar a bateria (9), pressione ambos os botões de destravamento (8) e puxe a bateria para fora da ferramenta elétrica. Ao fazê-lo, não aplique força.

Troca de ferramenta

Remova a bateria da ferramenta elétrica antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de acessórios, etc.), assim como para transporte e armazenamento da mesma. Em caso de acionamento inadvertido do interruptor de ligar/desligar existe perigo de ferimentos.

Introduzir a ferramenta de trabalho: GSR 12V-35 HX (ver figura C)

Puxe a bucha de travamento (3) para trás, introduza a ferramenta de trabalho até ao batente no mandril (1) e volte a soltar a bucha de travamento (3), para fixar a ferramenta de trabalho.

Tenha em atenção que o travamento está otimizado para a dimensão da ferramenta de trabalho mais amplamente usada no respectivo país.

Introduzir a ferramenta de trabalho: GSB 12V-35/GSR 12V-35 (ver figura B)

Abra o mandril de aperto rápido (2) rodando no sentido ① até a ferramenta poder ser colocada. Coloque a ferramenta.

Rode o soquete do mandril de aperto rápido (2) no sentido ① manualmente com força. Dessa forma, o soquete do mandril é bloqueado automaticamente.

O bloqueio se solta novamente quando rodar o soquete no sentido oposto para retirar a ferramenta.

Aspiração de pó/de aparas

Pós de materiais, como por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto com os pós ou a inalação dos mesmos pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontram por perto.

Certos pós, como por exemplo pó de carvalho e faia, são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contenha amianto só deve ser processado por pessoal especializado.

• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretrizes vigentes no seu país relativas aos materiais a serem trabalhados.

Colocação em funcionamento

Colocar bateria

Nota: A utilização de baterias não adequadas para a sua ferramenta elétrica pode originar falhas de funcionamento ou danos na ferramenta elétrica.

Coloque o comutador do sentido de rotação (7) ao centro para evitar uma ligação acidental. Coloque a bateria (9) carregada no punho até engatar audivelmente e fazer a face com o punho.

Ajustar sentido de rotação (ver figura D)

Com o comutador do sentido de rotação (7) pode alterar o sentido de rotação da ferramenta elétrica. No entanto, tal não é possível com o interruptor de ligar/desligar (10) pressionado.

Rotação à direita: Para apertar parafusos, pressione o comutador do sentido de rotação (7) para a esquerda até ao limitador.

Rotação à esquerda: Para soltar ou desparafusar parafusos, pressione o comutador de reversão (7) para a direita até ele parar.

Com o anel de ajuste de pré-seleção do torque (4) é possível pré-selecionar o torque necessário em 20 níveis. Com o ajuste correto, a ferramenta de trabalho é parada assim que o parafuso esteja à face do material ou o torque ajustado seja atingido. Na posição de embreagem de segurança por desengate está desativada, p. ex. para furar.

Para apertar parafusos, selecione eventualmente um ajuste mais elevado ou coloque no símbolo

Ajuste mecânico da velocidade

- Acione o interruptor de regulação da velocidade (6) somente com a ferramenta elétrica parada.

Com o interruptor de regulação da velocidade (6) pode ser pré-selecionados 2 regimes de rotações.

Velocidade I:

Regime de rotações mais baixo; para aparafusar ou trabalhar com grandes diâmetros de perfuração.

Velocidade II:

Regime de rotações mais alto; para trabalhar com pequenos diâmetros de perfuração.

Ajustar o modo de operação

Furar

GSR

Coloque o anel de ajuste da pré-seleção do torque (4) no símbolo "Furar".

GSB

Coloque o anel de ajuste da pré-seleção do modo de funcionamento (5) no símbolo "Furar".

Parafusar

GSR

Coloque o anel de ajuste de pré-seleção do torque (4) no torque desejado.

GSB

Coloque o anel de ajuste da pré-seleção do modo de funcionamento (5) no símbolo "Parafusar".

Coloque o anel de ajuste de pré-seleção do torque (4) no torque desejado.

Furar com impacto (GSB)

Coloque o anel de ajuste da pré-seleção do modo de funcionamento (5) no símbolo "Furar com impacto".

Ajustar número de rotações/impactos

É possível regular o número de rotações/impactos da ferramenta elétrica ligada, dependendo de quanto o interruptor de ligar/desligar (10) é pressionado.

Uma leve pressão no interruptor de ligar/desligar (10) origina uma rotação/impacto baixo. Aumentando a pressão, aumenta o número de rotações/impactos.

Ligar e desligar

Para ligar a ferramenta elétrica, pressione e mantenha pressionado o interruptor de ligar/desligar (10).

Para desligar a ferramenta elétrica, solte o interruptor de ligar/desligar (10).

Bloqueio do eixo totalmente automático (sistema AutoLock)

Com o interruptor de ligar/desligar (10) não pressionado, o eixo da broca e o mandril (1) são parados.

Isso permite apertar parafusos mesmo com a bateria (9) descarregada ou utilizar a ferramenta elétrica como chave de fenda.

O indicador do nível de energia da bateria (11) indica, com o interruptor de ligar/desligar (10) meio ou totalmente pressionado, durante alguns segundos, o nível de energia da bateria com 3 LEDs verdes.

Os 3 LEDs do indicador do nível de energia da bateria (11) e a lâmpada (12) piscam rápido, se a temperatura da bateria estiver fora da gama de temperatura de serviço de -20 a +50°C.

LED Capacidade

Luz permanente 3 x verde ≥ 76%

Luz permanente 2 x verde 51 - 75%

Luz permanente 1 x verde 26 - 50%

Luz intermitente lenta 1 x verde ≤ 25%

Proteção contra sobrecarga em função da temperatura

Com uma utilização adequada, a ferramenta elétrica não aquece. Com uma carga demasiado alta, o sistema eletrónico desliga a ferramenta elétrica, até esta voltar a estar numa gama de temperatura ideal de serviço.

Este estado é assinalado através da luz permanente dos três LEDs do indicador do nível de energia da bateria (11). Os LEDs são desligados quando a ferramenta elétrica atingir novamente a temperatura ideal de serviço.

Indicações de trabalho

▷ Coloque somente a ferramenta elétrica desligada sobre a porca/parafuso. Ferramentas elétricas a rodar podem deslizar.

Após trabalhos em longos períodos em baixas rotações, deixar a ferramenta elétrica rodar em vazio em rotação máxima, para arrefecer, durante aprox. 3 minutos.

Para furar metal utilize somente brocas HSS afiadas e em boas condições (HSS = High Speed Steel (Aço rápido)). O programa de acessórios Bosch garante a qualidade adequada.

Antes de apertar parafusos de grande dimensão em materiais duros, deve pré-perfurar com o diâmetro do núcleo da rosca em aprox. 2/3 do comprimento do parafuso.

Clipe de suporte para cinto (ver figura E)

Com o clipe de suporte para cinto (16) pode pendurar a ferramenta elétrica p. ex. no cinto. Assim fica com as mãos livres e a ferramenta elétrica está sempre à mão.

Porta-bits (ver figura F)

No porta-bits (17) pode inserir pontas de aparafusamento para armazenagem.

Clipe colorido (ver figura G)

O clipe colorido (18) só pode ser usado se o clipe de suporte para cinto (16) ou o porta-bits não estiverem montados.

Manutenção e Serviço

Manutenção e limpeza

Retire a bateria da ferramenta elétrica antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de acessório, etc.), assim como para transporte e armazenamento da mesma. Em caso de acionamento inadvertido do interruptor de ligar/desligar existe perigo de ferimentos. - Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes também em:

www.bosch-pt.com

A nossa equipe de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos outros produtos e acessórios.

Indique em todas as questões ou encomendas de peças sobressalentes impreterivelmente a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas

Rodovia Anhanguera, Km 98 - Parque Via Norte

13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Angola

Robert Bosch Ltd

Divisão de Ferramentas Elétricas

Estrada de Cacuaco 288

Luanda

Tel.: [phone]

http://www.bosch-professional.com/ao/pt/

Transporte

As baterias de lítio incluídas estão em conformidade com os requisitos da regulamentação do transporte de mercadorias perigosas. Os acumuladores podem ser transportados pelo utilizador, nas vias públicas, sem mais nenhuma obrigação.

No caso de envio através de terceiros (p. ex.: transporte aéreo ou transitário) é necessário respeitar os requisitos especiais para a embalagem e identificação. Neste caso, para a preparação da embalagem é necessário consultar um perito no transporte de mercadorias perigosas.

Só enviar acumuladores se a carcaça não estiver danificada. Colar contatos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretrizes nacionais suplementares.

Descarte

Ferramentas elétricas, baterias, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Não descarte as ferramentas elétricas e as baterias/pilhas no lixo doméstico!

Baterias/pilhas:

Lítio:

Por favor, observe as instruções de transporte (ver "Transporte", página 45).

：[phone]
