GSR 12V35 HX Professional - 电钻 BOSCH - 免费用户手册

产品类型	充电式钻/螺丝刀
品牌	博世
型号	GSR 12V35 HX Professional
额定电压	12 V
速度档位	2档（0-460 / 0-1750 rpm）
最大扭矩（硬/软）	35 / 20 Nm（根据ISO 5393）
最大钻孔直径 - 木材	32 mm
最大钻孔直径 - 钢材	10 mm
夹头	六角形6.35 mm（1/4英寸）带锁紧环
重量（根据EPTA）	1.0 - 1.2 kg（取决于电池）
电池类型	锂离子
推荐电池	GBA 12V...（单独出售）
推荐充电器	GAL 12... 或 GAX 18...（不含）
照明	集成PowerLight
腰带夹	是，可拆卸
电池电量指示	3个绿色LED
主轴锁	自动锁（用于手动拧紧）
电子保护	电子电池保护（ECP）
充电温度	0°C 至 +35°C
工作温度	-20°C 至 +50°C
维护	清洁通风槽；维护前取出电池
备件	可通过博世售后服务获得

常见问题 - GSR 12V35 HX Professional BOSCH

如何在GSR 12V35 HX上更换附件？

将锁紧环（3）向后拉，将附件完全插入夹头（1），然后松开锁紧环以锁定。要卸下，拉动锁紧环并取出附件。

此电钻使用哪种电池？

请仅使用博世GBA 12V...系列电池。使用其他电池可能会损坏工具或造成火灾风险。

如何调节拧紧扭矩？

将扭矩预选环（4）旋转至20个位置之一。扭矩随数字增大而增加。在"钻孔"位置，扭矩限制器被禁用，用于钻孔。

如何选择速度？

仅在工具停止时使用速度选择器（6）。位置I为低速（拧螺丝、大直径），位置II为高速（小直径）。

如果工具在使用中停止怎么办？

这可能是由于过热。保护电子装置会停止工具。让它冷却，直到LED停止依次闪烁。同时检查电池电量。

如何维护电钻？

保持通风槽清洁畅通。清洁前务必取出电池。使用干布。不要使用化学品。必要时请专业人员维修工具。

GSR 12V35 HX可以钻混凝土吗？

不能，此型号是无冲击钻/螺丝刀。要钻混凝土，请使用带冲击功能的GSB 12V-35版本。GSR 12V35 HX适用于木材、金属、陶瓷和塑料。

如何使用腰带夹？

将腰带夹（16）固定在工具上，挂在腰带上。这样可以解放双手。您还可以使用批头架（17）将批头放在手边。

电量指示器上的LED代表什么？

指示器（11）在启动时会亮起几秒钟。3个LED = 电量≥76%，2个LED = 51-75%，1个LED = 26-50%，1个LED闪烁 = ≤25%。3个LED快速闪烁表示温度超出范围。

如何安全运输电池？

锂离子电池受危险品法规约束。公路运输无需特别措施。第三方运输时，请将电池包装好，保护触点，并咨询专家。只运输未损坏的电池。

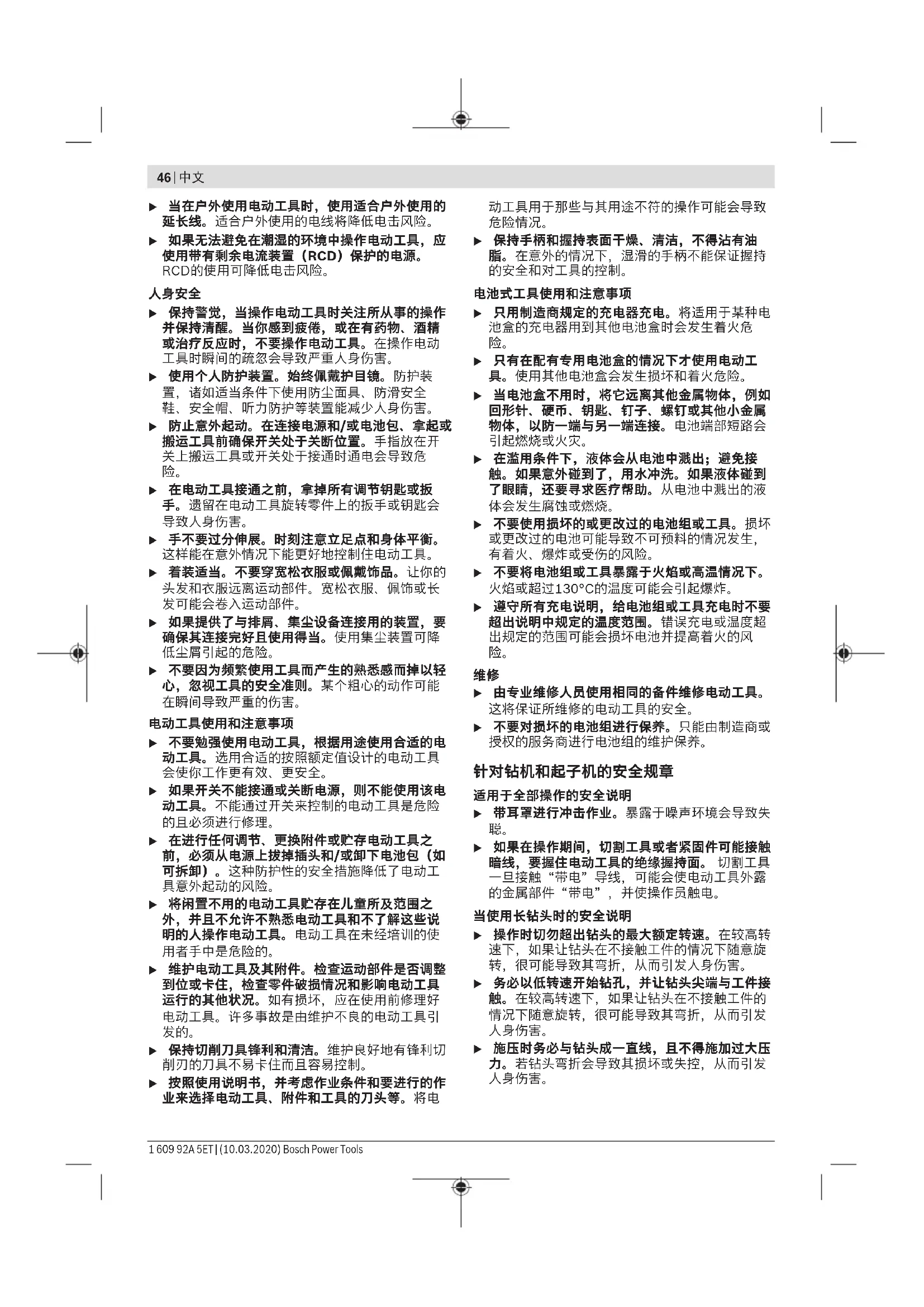

用户手册 GSR 12V35 HX Professional BOSCH

不遵照以下所列说明会导致电击、着火和/或严重伤害。

保存所有警告和说明书以备查阅。

警告中的术语“电动工具”是指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

保持工作场地清洁和明亮。杂乱和黑暗的场地会引发事故。不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。操作电动工具时，远离儿童和旁观者。注意力不集中会使你失去对工具的控制。

电气安全

电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将降低电击风险。避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接触接地表面会增加电击风险。不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击风险。不得滥用软线。绝不能用软线搬运、拉动电动工具或拔出其插头。使软线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击风险。

当在户外使用电动工具时，使用适合户外使用的延长线。适合户外使用的电线将降低电击风险。如果无法避免在潮湿的环境中操作电动工具，应使用带有剩余电流装置（RCD）保护的电源。RCD的使用可降低电击风险。

人身安全

保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。使用个人防护装置。始终佩戴护目镜。防护装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。防止意外起动。在连接电源和/或电池包、拿起或搬运工具前确保开关处于关断位置。手指放在开关上搬运工具或开关处于接通时通电会导致危险。在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。手不要过分伸展。时刻注意立足点和身体平衡这样能在意外情况下能更好地控制住电动工具。着装适当。不要穿宽松衣服或佩戴饰品。让你的头发和衣服远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件。如果提供了与排屑、集尘设备连接用的装置，要确保其连接完好且使用得当。使用集尘装置可降低尘屑引起的危险。不要因为频繁使用工具而产生的熟悉感而掉以轻心，忽视工具的安全准则。某个粗心的动作可能在瞬间导致严重的伤害。

电动工具使用和注意事项

不要勉强使用电动工具，根据用途使用合适的电动工具。选用合适的按照额定值设计的电动工具会使你工作更有效、更安全。如果开关不能接通或关断电源，则不能使用该电动工具。不能通过开关来控制的电动工具是危险的且必须进行修理。在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或卸下电池包（如可拆卸）。这种防护性的安全措施降低了电动工具意外起动的风险。将闲置不用的电动工具贮存在儿童所及范围之外，并且不允许不熟悉电动工具和不了解这些说明的人操作电动工具。电动工具在未经培训的使用者手中是危险的。维护电动工具及其附件。检查运动部件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，应在使用前修理好电动工具。许多事故是由维护不良的电动工具引发的。保持切削刀具锋利和清洁。维护良好地有锋利切削刃的刀具不易卡住而且容易控制。按照使用说明书，并考虑作业条件和要进行的作业来选择电动工具、附件和工具的刀头等。将电

动工具用于那些与其用途不符的操作可能会导致危险情况。

保持手柄和握持表面干燥、清洁，不得沾有油脂。在意外的情况下，湿滑的手柄不能保证握持的安全和对工具的控制。

电池式工具使用和注意事项

只用制造商规定的充电器充电。将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。只有在配有专用电池盒的情况下才使用电动工具。使用其他电池盒会发生损坏和着火危险。当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。电池端部短路会引起燃烧或火灾。在滥用条件下，液体会从电池中溅出；避免接触。如果意外碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从电池中溅出的液体会发生腐蚀或燃烧。不要使用损坏的或更改过的电池组或工具。损坏或更改过的电池可能导致不可预料的情况发生，有着火、爆炸或受伤的风险。不要将电池组或工具暴露于火焰或高温情况下。火焰或超过130°C的温度可能会引起爆炸。遵守所有充电说明，给电池组或工具充电时不要超出说明中规定的温度范围。错误充电或温度超出规定的范围可能会损坏电池并提高着火的风险。

维修

由专业维修人员使用相同的备件维修电动工具。这将保证所维修的电动工具的安全。不要对损坏的电池组进行保养。只能由制造商或授权的服务商进行电池组的维护保养。

针对钻机和起子机的安全规章

适用于全部操作的安全说明

带耳罩进行冲击作业。暴露于噪声环境会导致失聪。如果在操作期间，切割工具或者紧固件可能接触暗线，要握住电动工具的绝缘握持面。切割工具一旦接触“带电”导线，可能会使电动工具外露的金属部件“带电”，并使操作员触电。

当使用长钻头时的安全说明

操作时切勿超出钻头的最大额定转速。在较高转速下，如果让钻头在不接触工件的情况下随意旋转，很可能导致其弯折，从而引发人身伤害。务必以低转速开始钻孔，并让钻头尖端与工件接触。在较高转速下，如果让钻头在不接触工件的情况下随意旋转，很可能导致其弯折，从而引发人身伤害。施压时务必与钻头成一直线，且不得施加过大压力。若钻头弯折会导致其损坏或失控，从而引发人身伤害。

其它安全规章

请紧握电动工具。拧紧和拧松螺丝时可能短时出现高反应扭矩。固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。使用合适的侦测装置侦察隐藏的电线，或者向当地的相关单位寻求支援。接触电线可能引起火灾并让操作者触电。损坏了瓦斯管会引起爆炸。如果水管被刺穿了会导致财物损失。等待电动工具完全静止后才能够放下机器。机器上的工具可能在工作中被夹住，而令您无法控制电动工具。如果充电电池损坏或者未按照规定使用，充电电池中会散发出有毒蒸汽。充电电池可能会燃烧或爆炸。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蒸汽会刺激呼吸道。切勿打开充电电池。可能造成短路。钉子、螺丝刀等尖锐物品或外力作用可能会损坏充电电池。有可能出现内部短路、蓄电池燃烧、发出烟雾、爆炸或过热。只能将此充电电池用在制造商的产品中。这样才能确保充电电池不会过载。

保护充电电池免受高温（例如长期阳光照射）、火焰、脏污、水和湿气的侵害。有爆炸和短路的危险。

当工具刀头被夹住时，请立即关闭电动工具。以防反作用力矩导致反弹。当电动工具过载或向待加工工件倾斜时，工具刀头就会卡住。

产品和性能说明

请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。

请注意本使用说明书开头部分的图示。

按照规定使用

本电动工具用于拧紧和松开螺丝以及在木材、金属、陶瓷和塑料上钻孔。GSB还可以用于在砖块、砖墙和岩石上锤钻。

插图上的机件

机件的编号和电动工具详解图上的编号一致。

(1)工具夹头 (2) 快速夹头 (3)锁定套筒 (GSR 12V-35 HX) (4)扭矩预选调节环 (5)运行模式预选调节环（GSB） (6) 选档开关 (7) 正逆转开关 (8) 充电电池解锁按钮 (9) 充电电池 (10) 电源开关 起停开关 (11) 充电电池电量指示灯 (12)“PowerLight”灯 (13) 手柄（绝缘握柄） (14)螺丝批嘴 (15) 通用批头套筒 (16)腰带夹 (17) 批头套筒 (18) 彩色卡子

A)图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。

技术参数

充电式冲击钻起子机		GSB 12V-35 GSR 12V-35 GSR 12V-35 HX
物品代码		3601 JJ9 0.. 3601 JH8 0.. 3601 JJ9 1..
额定电压	V=12 12 12
空转转速A)
-第1档	转/分 钟	0-460 0-460 0-460
-第2档	转/分 钟	0-1750 0-1750 0-1750
冲击次数A)	次/分 钟	26 250 --
根据ISO 5393,硬/软拧 转的最大扭矩A)	牛米	35/20 35/20 35/20
最大钻孔直径(第1/第2档)
-砖墙	毫米	10--
-钢	毫米	10 10 10

48|中文

充电式冲击钻起子机		GSB 12V-35 GSR 12V-35 GSR 12V-35 HX
-木材	毫米	32 32 32
夹头的夹紧范围	毫米	0.8-10 0.8-10 -
工具夹头	毫米	--6.35 %英寸
最大螺栓直径	毫米	888
重量符合 EPTA- Procedure 01:2014A)	公斤	1.0-1.2 0.93-1.2 0.75-1.0
充电时建议的环境温度	摄氏度	0 ... +35 0 ... +35 0 ... +35
工作时允许的环境温度B)时和存放时功率受限	摄氏度	-20 ... +50 -20 ... +50 -20 ... +50
建议使用的充电电池		GBA 12V...GBA 12V...GBA 12V...
推荐的充电器		GAL 12...	GAL 12...	GAL 12...
		GAX 18...	GAX 18...	GAX 18...

A) 视所使用的充电电池而定 B) 温度 < 0 摄氏度时功率受限

安装

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。

为充电电池充电

请只使用在技术参数中列出的充电器。只有这些充电器才适用于本电动工具上的锂离子电池

提示：充电电池在交货时只完成部分充电。首度使用电动工具之前，必须先充足充电电池的电以确保充电电池的功率。

可以随时为锂离子电池充电，不会缩短电池的使用寿命。如果充电过程突然中断，也不会损坏电池。本锂离子电池配备了电池电子保护装置"ElectronicCellProtection（ECP）"，可以防止电池过度放电。电池的电量如果用尽了，保护开关会自动关闭电动工具：安装在机器上的工具刀头会停止转动。

电动工具被关闭之后，切勿继续按住起停开关。否则可能会损坏电池。

请注意有关作废处理的规定。

取出充电电池（参见插图A）

如需取下充电电池（9），请同时按压两个解锁按钮（8），然后将电池向下从电动工具拔出。在此过程中请勿过度用力。

更换刀具

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。

将锁定套筒（3）向后拉，将工具刀头放入工具夹头（1），直至极限位置，然后重新松开锁定套筒（3），以便锁住工具刀头。

请注意，止动件已根据相应国家最常见的工具刀头尺寸进行了优化。

沿着方向转动，打开快速夹头（2），直至可以插入刀具。安装好刀具。

沿着旋转方向②用手使劲转动快速夹头（2）的衬套，由此钻夹头会被自动锁止。

反向转动前套筒来移除刀具时，锁止件再次自动松开。

取出工具刀头：GSR12V-35HX

向后拉动锁定套筒（3），从固定座（1）中拔出工具刀头。

抽吸粉尘/切屑

含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。

某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。

• 工作场所要保持空气流通。
• 最好佩戴P2滤网等级的口罩。

请留心并遵守贵国和加工物料有关的法规。

避免让工作场所堆积过多的尘垢。尘埃容易被点燃。

运行

投入使用

安装充电电池

提示：如果使用的充电电池与电动工具不匹配，则可能会导致功能失灵或电动工具损坏。

将正逆转开关(7)调至中间，以防意外接通。将已充好电的电池(9)装入手柄，直至感觉到其卡入且与手柄平齐。

调整旋转方向（见图片D）

通过正逆转开关(7)可以更改电动工具的旋转方向。按下起停开关(10)后无法更改。

正转：钻孔和旋入螺栓时，向左按压正逆转开关(7)直至极限位置。

逆转：要松开或拧出螺丝时，将正逆转开关(7)向右推到底。

预选扭矩

用扭矩预选调节环(4)可在20个档位中预选所需的扭矩。如果扭矩设定正确，只要螺丝头已经平贴在工件表面，或者到达了预定的扭矩，安装在机器上的刀具便会停止转动。已在位置停用过锁紧连接，比如钻孔时。

拧出螺栓时可以选择更高的设置或调至图标

机械式选档

只能在电动工具静止时操纵选档开关(6)。

利用选档开关(6)可以预选2个转速范围。

档位！

低转速范围；适用于钻孔直径较大时或拧螺丝时。

档位II:

高转速范围；适用钻孔直径较小时。

设置运行模式

钻孔

GSR

将扭矩预选调节环(4)调到“钻孔”图标上。

GSB

将运行模式预选调节环(5)调到“钻孔”图标上。

拧螺丝

GSR

将扭矩预选调节环(4)调到需要的扭矩上。

GSB

将运行模式预选调节环(5)调到“拧螺丝”图标上。

将扭矩预选调节环(4)调到需要的扭矩上。

锤钻 (GSB)

将运行模式预选调节环(5)调到“锤钻”图标上。

调整转速/冲击次数

可以无级调节已接通电动工具的转速/冲击次数，视按压起停开关(10)的力道程度决定。

以较小的力按压起停开关(10)时，转速/冲击次数较低。增强施加在起停开关上的压力，可以提高机器的转速/冲击次数。

开动/关闭

将电动工具投入使用时按压起停开关(10)并按住。

关闭电动工具时，请松开起停开关(10)。

全自动主轴锁定功能（Auto-Lock）

电源开关(10)未按下时可锁定钻轴，从而锁住工具夹头(1)。

因此，即使充电电池(9)没电了，也可以使用本电动工具拧入螺丝，换句话说，也可以使用本机器充当螺丝起子机。

充电电池电量指示灯

将起停开关(10)按下半或按到底几秒时，充电电池的充电电量指示灯(11)显示充电电池的充电电量，显示由三个绿色的LED灯组成。

当充电电池的温度超出-20到 +50° C 的工作温度范围时，充电电池的充电电量显示(11)的三个LED灯和灯(12)会快速闪烁。

LED电量

3个绿灯持续亮着 ≥ 76%

2个绿灯持续亮着 51 - 75%

1个绿灯持续亮着 26 - 50%

1个绿灯缓慢闪烁≤25%

温的过载保护装置

按照规定使用时不会造成电动工具过载。当负载过高时，电子系统将关闭电动工具，直到其恢复到最佳工作温度范围。

通过充电电池的充电电量显示(11)的三个LED灯顺序发光来显示该状态。当电动工具再次达到最佳工作温度时，LED灯将关闭。

工作提示

先关闭电动工具，然后再放置在螺母/螺栓上。旋转的工具刀头可能会滑开。

使用低转速长时间操作之后，应该让电动工具以最大转速空转约3分钟来帮助机器冷却。

在金属上钻孔时，仅可使用锋利的HSS钻头（HSS=高速钢）。在Bosch博世的附件产品系列中，有符合这个品质等级的产品。

把大的、长的螺丝拧入坚硬的物料中之前，必须根据螺纹的中心直径预钻孔，预钻孔的深度大概为螺丝长度的2/3。

腰带夹（参见插图E）

使用腰带夹(16)可以把电动工具挂在例如腰带上。不但能够空出双手，而且可随时够到电动工具。

批头套筒（参见插图F）

您可以将螺丝批嘴插入批头套筒(17)中以便保存。

彩色卡子（参见插图G）

当腰带夹(16)或钻头夹持器没有被安装时，才可以使用彩色卡子(18)。

维修和服务

维护和清洁

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。 电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

香港和澳门特别行政区

罗伯特博世有限公司

香港北角英皇道625号，21楼

客户服务热线：[phone]

传真：[phone]

电子邮件：[e-mail]

www.bosch-pt.com.hk

中国大陆

博世电动工具（中国）有限公司

中国浙江省杭州市

滨江区 滨康路567号

102/1F服务中心

邮政编码：310052

电话：[phone] / 5588

传真：[phone]×5566#/5588#

电邮：[e-mail]

www.bosch-pt.com.cn

制造商地址：

Robert Bosch Power Tools GmbH

罗伯特·博世电动工具有限公司

70538 Stuttgart / GERMANY

70538 斯图加特/德国

搬运

随着机器一起供货的锂离子充电电池必须符合危险物品法规。使用者无须另外使用保护包装便可以运送该充电电池。

但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事宜。

确定充电电池的外壳未受损后，才可以寄送充电电池。粘好未加盖的触点并包装好充电电池，不可以让充电电池在包装中晃动。必要时也得注意各国有关的法规。

处理废弃物

必须以符合环保的方式，回收再利用损坏的电动工具、充电电池、附件和废弃的包装材料。

不可以把电动工具和充电电池/蓄电池丢入一般的家庭垃圾中！

充电电池/电池：

锂离子：

请注意“搬运”段落中的指示（参见“搬运”，页50）确认设置。

繁體中文

安全注意事項

電動工具一般安全注意事項

警告

請詳讀工作臺及電動工具的所

有安全警告與使用說明。若不

遵照以下列出的指示，將可能導致電擊、著火和/或人員重傷。

保存所有警告和說明書以備查閱。

在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。

工作場地的安全

保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。

電氣安全

電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。

如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。

人身安全

保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防墜面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。防止意外起動。確保開關在連接電源和/或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。

電動工具使用和注意事項

不要濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並/或取出電池盒。這種防護性措施將減少工具意外起動的危險。將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。保持切削刀具鋒利和清潔。保養良好的有鋒利切削刀的刀具不易卡住而且容易控制。按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。

電池式工具使用和注意事項

只用製造商規定的充電器充電。將適用於某種電池盒的充電器用到其他電池盒時會發生著火危險。只有在配有專用電池盒的情況下才使用電動工具。使用其他電池盒會發生損壞和著火危險。當電池盒不用時，將它遠離其他金屬物體，例如回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬物體，以防一端與另一端連接。電池端部短路會引起燃燒或火災。在濫用條件下，液體會從電池中潰出；避免接觸。如果意外碰到了，用水沖洗。如果液體碰到了眼睛，還要尋求醫療幫助。從電池中潰出的液體會發生腐蝕或燃燒。請勿使用已受損或經改裝的電池盒。已受損或經改裝的電池組可能出現無法預期的反應，進而導致著火、爆炸或造成人員受傷。勿讓電池盒或工具靠近火源或暴露於異常溫度環境中。若是靠近火源或暴露在超過 130°C 的環境中可能造成爆炸。請完全遵照所有的充電說明，電池盒或工具的溫度若是超出指示的規定範圍，請勿進行充電。不當充電或是未在規定的溫度範圍內進行充電，皆可能造成電池損壞並面臨更高的著火風險。

檢修

將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。請勿自行檢修受損的電池盒。電池組應交由製造商或是獲得授權的服務供應商來進行檢修。

電鑽和起子機的安全注意事項

所有作業的安全說明

鑽孔時請戴上耳罩。暴露在噪音下會造成聽力喪失。 進行作業時，負責進行切割的配件或固定釘可能會碰觸到隱藏的配線，請從絕緣握把處拿持電動工具。負責進行切割的配件或固定釘若是觸及「導電」電線，可能導致電動工具外露的金屬部件「導電」，進而使操作人員遭受電擊。

使用長鑰頭的安全說明

切勿以超過鑽頭額定最高轉速的速度操作。若鑽頭未接觸工件且以超過最高轉速的速度無負載轉動，可能會讓鑽頭彎曲並導致人員受傷。 請務必以低速啟動並將鑽尖確實抵住工件。若鑽頭未接觸工件且以超過最高轉速的速度無負載轉動，可能會讓鑽頭彎曲並導致人員受傷。 請沿著鑽頭方向施加適當的壓力，切勿過度施壓。鑽頭可能會彎曲並造成斷裂、失控並導致人員受傷。

其他安全注意事項

請牢牢握緊電動工具。旋緊與鬆開螺栓時，瞬間可能會有較大的反作用力。 固定好工件。使用固定裝置或老虎鉅固定工件，會比用手持握工件更牢固。

使用合適的偵測裝置偵察隱藏的電線，或者向當地的相關單位尋求支援。接觸電線可能引起火災並讓操作者觸電。若損壞瓦斯管會引起爆炸。如果水管被刺穿會導致財物損失。 必須等待電動工具完全靜止後才能將它放下。嵌件工具可能卡住而使電動工具失控。 如果充電電池損壞了，或者未按照規定使用充電電池，充電電池中會散發出有毒蒸氣。充電電池可能起火或爆炸。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。充電電池散發的蒸氣會刺激呼吸道。 切勿拆開充電電池。可能造成短路。 尖銳物品（例如釘子或螺絲起子）或是外力皆有可能造成充電電池損壞。進而導致內部短路而發生電池起火、冒煙、爆炸或過熱等事故。 僅可使用產品的原廠充電電池。如此才可依照產品提供過載保護。

保護充電電池免受高溫（例如長期日照）、火焰、污垢、水液和濕氣的侵害。有爆炸及短路之處。

如果嵌件工具被夾住了，請立刻關閉電動工具的電源。請準備好承受反作用力所造成的反彈。電動工具過載時或當它在進行加工的工件內部歪斜時，都會造成嵌件工具被夾住不動。

產品和功率描述

請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及/或重傷。請留意操作說明書中最前面的圖示。

依規定使用機器

此電動工具可用來轉入或旋鬆螺絲，並且可在木材、金屬、混凝土及塑膠等材質上進行鑰孔。此外，GSB還可在磚塊、砌牆和石材上進行衝擊鑰孔。

插圖上的機件

機件的編號和電動工具詳解圖上的編號一致。

(1) 工具夾座 (2) 快速夾頭 (3) 鎖定套筒 (GSR 12V-35 HX) (4) 預設扭力調整環 (5) 操作模式設定調整環 (GSB) (6) 選檔開關 (7) 正逆轉開關 (8) 充電電池解鎖按鈕 (9) 充電電池 A) (10) 起停開關 (11) 充電電池的電量指示器 (12)「PowerLight」照明燈 (13) 把手（絕緣握柄） (14) 螺絲起子工具頭 (15) 通用工具頭夾持器 (16) 腰帶夾 (17) 工具頭夾持器 (18) 彩色夾 A) 圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。

技術性數據

充電式電鑰起子機	GSB 12V-35 GSR 12V-35 GSR 12V-35 HX
產品機號	3601 JJ9 0..3 601 JH8 0..3 601 JJ9 1..
額定電壓	V=12 12 12
無負載轉速A)
-1 構	次/分 0-460 0-460 0-460
-2 構	次/分 0-1750 0-1750 0-1750
衝擊次數A)	次/分 26 250--
根據 ISO 5393,硬/軟 材料鎖螺絲的最大扭力A)	Nm 35/20 35/20 35/20
最大鑰孔直徑(1 構/2 構)
-砌牆	mm 10--
-鋼材	mm 10 10 10
-木材	mm 32 32 32
夾頭的夾緊範圍	mm 0.8-10 0.8-10 -
工具夾座	mm -- 6.35 %"
最大螺栓直徑	mm 8 8 8

充電式電鑰起子機	GSB 12V-35 GSR 12V-35 GSR 12V-35 HX
重量符合 EPTA- Procedure 01:2014A)	kg 1.0-1.2 0.93-1.2 0.75-1.0
充電狀態下的建議環境溫度	°C 0 ... +35 0 ... +35 0 ... +35
操作狀態下的容許環境溫度B)以及存放狀態下	°C -20 ... +50 -20 ... +50 -20 ... +50
建議使用的充電電池	GBA 12V...GBA 12V...GBA 12V...
建議使用的充電器	GAL 12...	GAL 12...	GAL 12...
	GAX 18...	GAX 18...	GAX 18...

A) 視所使用的充電蓄電池而定 B) 溫度 < 0° C 時，性能受限

安裝

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須從電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。

為充電電池進行充電

只能選用技術性數據裡所列出的充電器。僅有這些充電器適用於電動工具所使用的鋰離子充電電池。

提示：出貨時充電電池已部分充電。首度使用電動工具之前，請先用充電器將充電電池充飽電以確保充電電池充滿電力。

鋰離子充電電池可隨時充電，不會縮短電池的使用壽命。如果突然中斷充電，電池也不會損壞。

鋰離子充電電池配備了電池保護裝置「ElectronicCellProtection（ECP）」，可以防止充電電池過度放電。充電電池的電量如果用盡了，保護開關會自動關閉電動工具：嵌件工具會停止轉動。

電動工具自動關機後，請勿再按壓電源開關。否則充電電池可能會損壞。

請您遵照廢棄物處理相關指示。

取出充電電池（請參考圖A）

若要取出充電電池(9)，請按壓兩個解鎖按鈕(8)，然後將充電電池往下拔出電動工具。不可以強行拉出充電電池。

更换工具

在电动工具上进行任何维护工作（例如维修、更换工具等）以及搬运和储存电动工具之前，都必须从电动工具中取出充电电池。若是不小心触动起停开关，可能造成人员受伤。

安装嵌件工具：GSR 12V-35 HX（请参考图C）

将锁定套筒(3)往后拉，将嵌件工具往工具夹头(1)推入到底，然后放开锁定套筒(3)即可固定住嵌件工具。

请注意：该锁扣已针对各国就嵌件工具最大限度的延伸尺寸进行了最佳化调整。

安装嵌件工具：GSB 12V-35/GSR 12V-35（请参考图B）

往旋转方向 ① 转动，将快速夹头(2)打开至能够装入工具为止。装入工具。

往旋转方向 徒手用力转紧快速夹头（2）的套筒。这样做夹头才会自动上锁。

取下工具时，当您反方旋转套筒，此锁止装置便会自动解锁。

取出嵌件工具：GSR12V-35HX

将锁定套筒(3)往后拉，接着便可将领件工具从固定座（1）中拔出。

吸除废尘/料屑

含铅的颜料及部分木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。

特定粉尘（例如加工橡木或山毛榉的废尘）可能致癌，特别是与处理木材的添加剂（例如木材的防腐剂等）混合之后。只有经过专业训练的人才允许加工含石棉的物料。

• 工作场所要保持空气流通。
• 建議佩戴P2濾網等級的口罩。

請留意並遵守貴國與加工物料有關的法規。

避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。

操作

操作機器

安装充電電池

提示：若是使用非本電動工具適用的充電電池，可能導致電動工具功能異常或損壞。

將正逆轉開關（7）調至中間位置，以防止電動工具意外啟動。將已充飽電的充電電池（9）放入把手內，直到感覺到它卡上並與把手貼齊。

調整旋轉方向（請參考圖D）

透過正逆轉開關（7）即可變更電動工具的旋轉方向。但按下起停開關（10）時，將無法這樣做。

正轉：若要旋入螺栓及旋緊螺母，請將正逆轉開關（7）往左推到底。

逆轉：若要鬆開或旋出螺栓，請將正逆轉開關（7）往右推到底。

預設扭力

預設扭力調整環（4）總共提供20段不同的扭力選擇，您可利用它來預設所需扭力。如果設定了合適的扭力，當螺栓在物料中一旋入至表面齊平後，或者說到達所設扭力之後，嵌件工具便會停止轉動。例如在鑲孔時設在位置，即可停用過載離合器。

鬆開螺栓時，可選用較高設定值，或者請您設在符號上。

機械式選檔

電動工具靜止時，才能操作選檔開關(6)。

選檔開關(6)提供2種轉速範圍，供您選用。

檔位I：

低轉速範圍；適合拆裝螺栓，或鑽大孔。

檔位II：

高轉速範圍；適用於鑽小孔時。

設定操作模式

鑽孔

GSR

將預設扭力調整環(4)移至「鑲孔」符號。

GSB

將操作模式設定調整環(5)移至「鑽孔」符號。

拆裝螺栓

GSR

將預設扭力調整環（4）設為所需扭力。

將操作模式設定調整環(5)移至「螺栓」符號。

將預設扭力調整環（4）設為所需扭力。

衝擊鑰孔 (GSB)

將操作模式設定調整環(5)移至「螺栓」符號。

調整轉速/衝擊次數

您可為已啟動的電動工具無段調控轉速/衝擊次數，轉速是由按壓起停開關（10）的深度決定。

輕按起停開關(10)時，轉速/衝擊次數較低。逐漸在開關上加壓，轉速/衝擊次數也會跟著提高。

啟動/關閉

按下電源開關（10）不要放開，即可讓電動工具持續運轉。

放開起停開關（10），即可讓電動工具停止運轉。

全自動的主軸鎖定功能（Auto-Lock）

未按下起停開關(10)時，工具機轉軸將固定不動，工具夾頭(1)也會鎖死。

因此，即使充電電池(9)沒電了，也可以使用本電動工具旋入螺栓，換句話說，也可以將本機器當做一般螺絲起子使用。

充電電池的電量指示器

起停開關（10）按下至一半深度或按到底時，由3顆綠色LED燈組成的充電電池的充電電量顯示器（11）將顯示充電電池的電量，時間維持數秒之久。充電電池的溫度若已超出操作溫度範圍-20至+50 °C ，充電電池之電量指示器（11）的三顆LED以及照明燈（12）會同時快速閃爍。

LED容量

3顆綠燈持續亮起≥76%

2颗綠燈持續亮起51-75%

1顆綠燈持續亮起26-50%

1個綠燈緩慢閃爍≤25%

溫控的過載保護裝置

只要按照規定使用，電動工具就不可能過載。萬一負載過重，電子裝置便會將電動工具關機，直到它重新回到理想操作溫度的範圍內。

充電電池之電量指示器 (11) 的三顆 LED 燒若如同跑馬燈一般輪流點亮，即代表電動工具正處於此一狀態。LED 燒將在重新回到理想操作溫度後熄滅。

作業注意事項

電動工具應先停止運轉，然後才放到螺母/螺栓上。轉動中的嵌件工具可能會滑開。

使用低轉速長期操作之後，應該讓電動工具以最大轉速空转約3分鐘來幫助機器冷卻。

在金屬上鑽孔時，僅能使用完好的銳利HSS鑽頭（HSS = 高速鋼）。選用Bosch原廠的配件產品，即可確保符合此品質等級。

將較大、較長螺栓旋入堅硬材質之前，應先以螺紋孔底徑預鑄孔至2/3螺栓長度。

腰帶夾（請參考圖E）

使用腰帶夾（16）即可把電動工具掛在腰帶上。如此不但能夠空出雙手而且電動工具亦隨手可及。

工具頭夾持器（請參考圖F）

您可將螺絲起子工具頭插在夾持器 (17) 中，以便收納。

彩色夾（請參考圖G）

未安裝腰帶夾(16)或工具頭夾持器時，才可使用彩色夾(18)。

維修和服務

維修和清潔

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須從電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。 電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。

中國香港和澳門特別行政區

羅伯特·博世有限公司

香港北角英皇道625號21樓

客戶服務熱線：[phone]

傅真：[phone]

電子郵件: [e-mail]

www.bosch-pt.com.hk

台湾

台湾羅伯特博世股份有限公司

建國北路一段90號6樓

台北市10491

電話：[phone]

傅真：[phone]

www.bosch-pt.com.tw

制造商地址：

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特/德國

搬運

隨貨附上的鋰離子充電電池受危險物品法的規範。使用者無須另外使用保護包裝便可運送該充電電池。

但是如果將它交由第三者運送（例如：寄空運或委托運輸公司），則應遵照包裝與標示的相關要求。此時必須向危險物品專家請教有關寄送危險物品的相關事宜。

確定充電電池的外殼未受損後，才可以寄送充電電池。用膠帶貼住裸露的接點並妥善包裝充電電池，不可以讓充電電池在包裝材料中晃動。同時也應留意各國相關法規。

廢棄物處理

必須以符合環保的方式，將損壞的電動工具、充電電池、配件和包裝材料進行回收再利用。

不可以把電動工具和充電電池/拋棄式電池丟入一般家庭垃圾中！

充電電池/拋棄式電池：

鋰離子：

請注意「搬運」段落中的指示（參見「搬運」，頁55）。

的 1/2 的 1× 氮的 26 - 50%

1x≤25%

y

1) ( x,y) = ( ab,5/2a)

（）
