Alan 48 Pro - Radio MIDLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radio CB (Citizen Band)
Marque	Midland
Modèle	Alan 48 Pro
Dimensions (L x H x P)	180 x 50 x 150 mm
Poids	1 kg
Alimentation	12.6 V CC ± 10 % (borne rouge +, borne noire -)
Fusible	F 2A 250V (remplacer par un modèle identique)
Bandes de fréquence	I, I2, D4, EU, EC, E, F, PL, UK (26.565 - 27.99125 MHz)
Nombre de canaux	Jusqu'à 80 CH (selon bande sélectionnée)
Modulation	AM / FM
Puissance d'émission	1 W ou 4 W (selon bande)
Impédance antenne	50 ohms
Sensibilité récepteur	0.5 μV pour 20 dB SINAD (AM et FM)
Fonctions principales	SCAN, Dual Watch, ANL, Noise Blanker, Squelch digital (DS), mémoires M1-M4, canal d'urgence (EMG 9), RF Gain, MIC Gain, Local/DX, PA
Affichage	Écran multifonctions avec icônes (canal, niveau signal, mode, etc.)
Microphone	Avec touches PTT, UP/DOWN, LOCK
Connecteurs arrière	Antenne (SO239), S-mètre externe, haut-parleur externe (CB et PA), alimentation
Température d'utilisation	-10 °C à +55 °C
Installation	Montage avec étrier fourni, antenne positionnée haut avec bon contact de masse, câble d'antenne éloigné des sources d'interférences
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Débrancher l'alimentation avant entretien. Respecter la polarité. Installer un interrupteur bipolaire sur le câble d'alimentation.
Pièces détachées et réparabilité	Fusible remplaçable. Pour toute autre réparation, contacter un service agréé.
Informations générales	Conforme aux réglementations européennes. L'utilisation peut être soumise à des restrictions nationales. Recyclage : ne pas jeter avec les déchets ménagers, déposer en centre de traitement.

FOIRE AUX QUESTIONS - Alan 48 Pro MIDLAND

Comment sélectionner une bande de fréquence ?

Éteignez l'appareil. Allumez la radio tout en appuyant simultanément sur les touches AM/FM et SCAN. Utilisez le sélecteur CHANNEL pour choisir la bande désirée (voir le tableau des bandes). Appuyez sur AM/FM pour valider.

Comment mémoriser et rappeler un canal ?

Sélectionnez le canal souhaité, puis appuyez pendant 3 secondes sur l'une des touches M1, M2, M3 ou M4. Pour rappeler un canal mémorisé, appuyez brièvement sur la touche correspondante.

À quoi sert la fonction Dual Watch (DW) ?

La fonction Dual Watch permet de surveiller deux canaux en alternance. Pour l'activer, sélectionnez le premier canal, appuyez sur DW, choisissez le second canal, puis rappuyez sur DW. Elle s'arrête lorsqu'une porteuse est reçue et redémarre 4 secondes après.

Comment régler le silencieux (Squelch) ?

Tournez lentement le bouton DS/SQ dans le sens horaire jusqu'à ce que le bruit de fond disparaisse en l'absence de signal. Pour activer le squelch numérique (DS), tournez-le complètement dans le sens horaire.

Comment utiliser le canal d'urgence ?

Appuyez sur la touche EMG pour sélectionner le canal 9 (canal d'urgence). Pour revenir à un canal normal, désactivez la fonction en appuyant à nouveau sur EMG ou en changeant de canal.

Quelle est la procédure d'installation de l'antenne ?

Placez l'antenne le plus haut possible, de préférence centrée sur une surface métallique plane. Assurez un excellent contact de la masse avec la carrosserie. Éloignez le câble des sources d'interférences (alternateur, bobines, etc.) et évitez les courbures trop serrées.

Quelle est la polarité de l'alimentation ?

Le fil rouge se connecte à la borne positive (+) de la batterie et le fil noir à la borne négative (-). Une inversion peut endommager l'appareil et n'est pas couverte par la garantie.

Comment activer le limiteur de bruits parasites (ANL) ?

Tournez la clé ANL/OFF sur la position ANL pour activer le limiteur de bruits parasites. Cela réduit les interférences électriques.

Comment lancer un balayage des canaux (SCAN) ?

Assurez-vous que le squelch est réglé correctement (bruit de fond juste éliminé). Appuyez sur le bouton SCAN. Le balayage s'arrête sur un canal actif. Pour reprendre le balayage, appuyez à nouveau sur SCAN.

Comment utiliser le mode amplificateur (PA) ?

Placez le commutateur sur PA. Branchez un haut-parleur externe sur la prise prévue à l'arrière. Le bouton volume contrôle alors la puissance de sortie pour la sonorisation.

MODE D'EMPLOI Alan 48 Pro MIDLAND

Fonctions et controles....Pag.2

Installation....Pag. 4

Alimentation....Pag. 4

Installation de l'antenne....Pag. 4

Utilisation....Pag. 5

Sélection des bandes de fréquence....Pag. 5

Tableau des bandes de fréquence....Pag. 5

Specifications techniques....Pag. 6

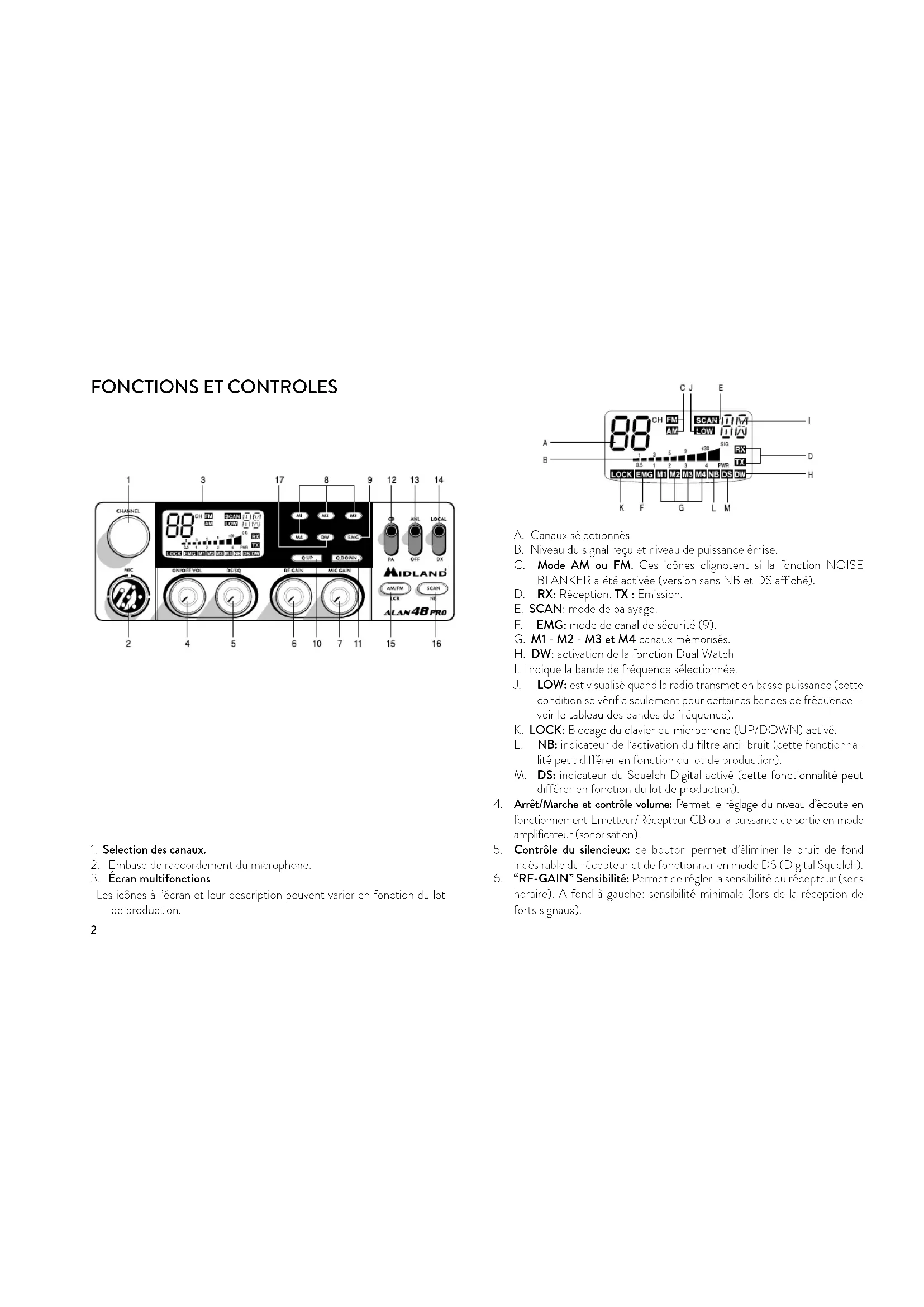

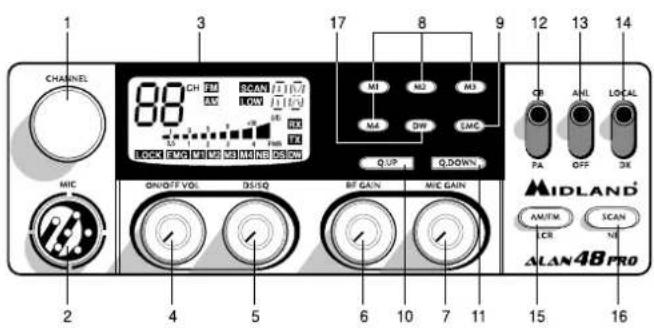

FONCTIONS ET CONTROLES

1. Selection des canaux.
2. Embase de raccordement du microphone.

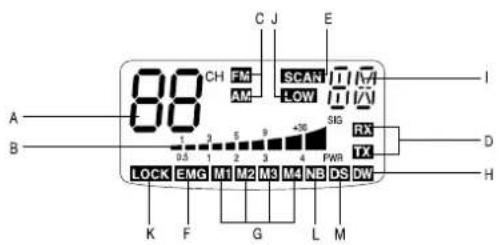

3. Écran multifonctions

Les icônes à l'écran et leur description peuvent varier en fonction du lot de production.

A. Canaux sélectionnés
B. Niveau du signal reçu et niveau de puissance émise.
C. Mode AM ou FM. Ces icônes clignotent si la fonction NOISE BLANKER a été activée (version sans NB et DS affiché).
D. RX: Réception. TX : Emission.
E. SCAN: mode de balayage.
F. EMG: mode de canal de sécurité (9).
G. M1 - M2 - M3 et M4 canaux mémorisés.
H. DW: activation de la fonction Dual Watch
I. Indique la bande de fréquence sélectionnée.

J. LOW: est visualisé quand la radio transmet en basse puissance (cette condition se vérifie seulement pour certaines bandes de fréquence - voir le tableau des bandes de fréquence).
K. LOCK: Blocage du clavier du microphone (UP/DOWN) activé.
L. NB: indicateur de l'activation du filtre anti-bruit (cette fonctionnalité peut différer en fonction du lot de production).
M. DS: indicateur du Squelch Digital activé (cette fonctionnalité peut différer en fonction du lot de production).

1. Arrêt/Marche et contrôle volume: Permet le réglage du niveau d'écoute en fonctionnement Emetteur/Récepteur CB ou la puissance de sortie en mode amplificateur (sonorisation).
2. Contrôle du silencieux: ce bouton permet d'éliminer le bruit de fond indésirable du récepteur et de fonctionner en mode DS (Digital Squelch).

3. "RF-GAIN" Sensibilité: Permet de régler la sensibilité du récepteur (sens horaire). A fond à gauche: sensibilité minimale (lors de la réception de forts signaux).

4. "MIC GAIN": Permet d'ajuster la sensibilité de votre micro.

5. M1 - M2 - M3 et M4. Avec ces boutons vous pouvez mémoriser et rappeler immédiatement 4 canaux. Sélectionner un canal puis appuyer 3 secondes sur la touche M1 pour le mémoriser. Répéter l'action pour les autres mémoires. Un simple appui sur les touches M1 à M4 rappellera le canal mémorisé.
6. EMG. Canal d'Urgence: Sélectionne le canal 9. Pour changer le canal supprimer la fonction « EMG ».
   10/11.Q.UP/Q.DOWN: Permettent de sélectionner les canaux
7. CB/PA: En mode CB l'équipement est utilisé comme Emetteur Récepteur. En mode PA vous pouvez l'utiliser en amplificateur en connectant un haut parleur dans l'embase prévue à cet effet à l'arrière de l'appareil.
8. ANL/OFF: Le système ANL est un limiteur de bruits parasites. Il est mis en fonction à l'aide de cette clé.
9. LOCAL/DX: Se mettre en local pour des communication proches. Se mettre en DX pour des communications éloignées.
10. Bouton "AM/FM" (LCR): Pour sélectionner le mode AM ou FM. Si vous l'appuyez avec le bouton "SCAN" quand vous allumez l'émetteur, "AM/FM" sélectionne la bande operative. Votre choix sera visualisée sur l'écran. Quand vous sélectionnez une bande de fréquence seulement en modalité FM, la touche active la fonction LCR (rappeler le dernier canal utilise).
11. Bouton "SCAN/NB": la fonction SCAN (balayage des canaux) est utilisé pour vérifier le trafic radio sur les canaux avant de choisir un canal pour émettre. NOTA: Il est impératif que le bouton de Squelch ou silencieux soit lentement tourné dans le sens horaire à la limite ou le bruit disparaît du haut parleur en l'absence de réception utile. Si vous l'appuyez avec le bouton "AM/FM", quand vous allumez l'émetteur, "SCAN" sélectionne la bande operative. Votre choix sera visualisée sur l'écran. Maintenez appuyé pour activer le Noise Blanker. Afin d'éviter des interférences, ce filtre bloque le signal à chaque impulsion d'énergie de pointe élevée, comme par exemple le bruit d'allumage de la voiture.
12. Bouton DW: la fonction DUAL WATCH vous permet la surveillance de deux canaux de votre choix. La double veille fonctionne sur les deux canaux sélectionnés et s'arrête lorsqu'une porteuse est reçue sur un des

deux canaux. La double veille redémarre 4 secondes après la disparition de la porteuse.

Pour activer la fonction Dual Watch :

a. Sélectionnez le canal désiré avec le sélecteur canaux.
b. Appuyez le bouton "DW" (sur l'écran clignote DW).
c. Sélectionnez le second canal désiré avec le sélecteur canaux.
d. Appuyez de nouveau la touche "DW": DW sera visualisée fixe sur l'écran.
e. Pour arrêter le balayage, appuyez le bouton "DW".

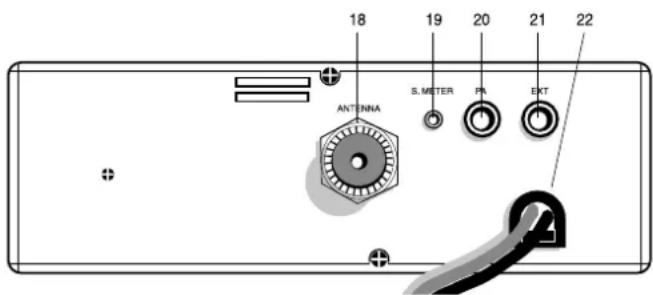

PANNEAU ARRIERE

1. Connecteur antenne (modèle S0239).
2. Connecteur pour un «S METRE» externe. (Indicateur de niveau).
3. Raccordement du haut parleur externe pour la fonction amplificateur.
4. Raccordement pour un haut parleur externe en mode CB

(Dans ce cas le haut parleur interne est stoppé).

1. Cordon d'alimentation 12.6/24Vcc.

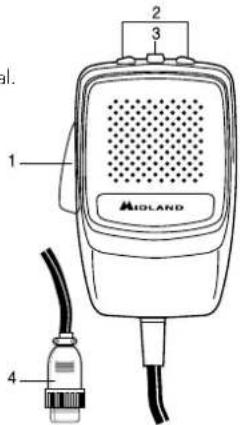

MICROPHONE

1. PTT: bouton pour l'émission.
2. UP/DOWN: boutons de changement de canal.
3. LOCK: permet le blocage des touches UP/DOWN du microphone.
4. Fiche de raccordement du microphone.

INSTALLATION

Sécurité et montage aisé doivent guider toute l'installation. Tous les contrôles doivent être accessibles à l'opérateur sans provoquer de mouvements pouvant mettre en danger le conduite du véhicule. Sélectionner la meilleure position pour l'équipement afin d'allier discrétion et sécurité. Utiliser l'étrier de montage livré avec l'équipement. Bien fixer l'équipement.

ALIMENTATION

S'assurer que l'appareil est arrêté (position OFF).

Vérifier la polarité du câble d'alimentation :

* Le fil rouge doit être relié à la borne positive +

* Le fil noir doit être relié à la borne négative -

Les dégâts éventuels provoqués par un mauvais câblage ne sont pas couverts par la garantie.

ATTENTION: Pour obtenir de meilleures performances, il est recommandé d'installer la radio où l'air est bien recyclé.

INSTALLATION DE L'ANTENNE

Le rendement de votre installation est totalement lié à la qualité de l'antenne utilisée. Respecter les règles suivantes :

1. Placer l'antenne le plus haut possible.
2. La longueur de l'antenne doit être la plus importante possible.
3. Si possible centrer l'antenne sur une surface métallique plane.
4. Eloigner le plus possible le câble de l'antenne des sources d'interférences du véhicule (alternateur, bobines, calculateurs, etc.)
5. Assurer un excellent contact de la masse de votre antenne avec la masse du véhicule.
6. Contrôler soigneusement le passage du câble d'antenne. Eviter les courbures trop raides qui pourraient le blesser.

ATTENTION: il est recommandé de contrôler régulièrement la qualité de votre installation d'antenne si possible à l'aide d'un Wattmètre TOS mètre

Remplacer le fusible du câble d'alimentation avec un similaire du type F 2A 250V. Les paramètres et le symbole du fusible sont indiqués dans cette étiquette.

UTILISATION

Une fois l'installation réalisée :

1 Connecter votre microphone,
2 Régler le silencieux (Squelch),
3 Règler l'appareil et régler le volume en position médiane,
4 Sélectionner le canal désiré,
5 Pour émettre appuyer sur le PTT du micro et parler normalement.
6 Pour écouter, relâcher le PTT.

SELECTION DES BANDES DE FREQUENCE

Les bandes de fréquence doivent être choisies selon le pays ou vous voulez opérer.

1. Eteignez l'appareil.
2. Allumez la radio et appuyez dans le même temps les touches "AM/FM" et "SCAN".
3. Avec le commande "CHANNEL", sélectionnez la bande de fréquence désirée (voir le tableau ci-dessous).
4. Appuyez le bouton "AM/FM" pour terminer la sélection.

NOTE: dans la bande de fréquence UK, c'est possible de sélectionner directement la bande I en appuyant la touche "AM/FM" pour 2 secondes environ.

NOTE: Quand vous sélectionnez une bande de fréquence seulement en modalité FM, la touche "AM/FM" active la fonction LCR (rappeler le dernier canal utilise).

TABLEAU DES BANDES DE FREQUENCES

Sigle sur l'écran	Pays
I	Italie 40 CH AM/FM 4Watt
I2	Italie 34 CH AM/FM 4Watt
D4	Allemagne 80 CH FM 4Watt / 40 CH AM 4 Watt
EU	Europe 40 CH FM 4Watt / 40 CH AM 1Watt
EC	40 CH FM 4Watt
E	Espagne 40 CH AM/FM 4Watt
F	France 40 CH FM 4Watt / 40 CH AM 1Watt
PL	Pologne 40 CH AM/FM 4Watt
UK	Angleterre 40 CH FM 4 Watt fréquences anglaises + I Italie 40CH AM/FM 4W

ATTENTION!

La bande de fréquence reconnue sûrement dans tous les pays européens est 40CH FM 4W (EC) - voir le tableau pour les réstrictions à l'usage.

SPECIFICATIONS TECHNIQUES

GENERALITES

Canaux .... (Voir le tableau)

Bande de fréquence* 26.565 - 27.99125 Mhz

Cicle d'usage (% dans 1 heure)....TX 5% - RX 5% - Stand-by 90%

Générateur de fréquence.... par synthétiseur

Température d'utilisation....-10°/+55°C

Tension d'alimentation....12.6 V DC ± 10 %

Dimensions....180 x 50 x 150 mm

Poids....1 kg

RECEPTEUR

Système de réception ....Superhétérodyne à double conversion

Fréquence intermédiaire....1er 10,695 Mhz. 2è 455 Khz

Sensibilité....0,5 μv pour 20 dB SINAD AM et FM

Signal sur bruit....45 dB

......AM de 85 % à 95 %

Bande audio....300 Hz/3 KHz

Impédance antenne....50 Ohms

Signal sur bruit....40 dB min

* (conformément à toutes les bandes de fréquence européennes approuvées)

Toutes ces caractéristiques peuvent être modifié sans préavis.

Il est conseillé de mettre un interrupteur dans le câblage d'alimentation du poste.

L'interrupteur doit couper les deux pôles simultanément.
