BEDIENUNGSANLEITUNG Alan 48 Pro MIDLAND

Einführung......Seite 1

Funktion und Lage der Bedienelemente......Seite 2

Einbau des ALAN 48 PRO im Kraftfahrzeug....Seite 4

Anschluß an die Spannungsversorgung......Seite 4

Montage der Antenne....Seite 4

Bedienung Ihres ALAN 48 PRO....Seite 5

Auswahl der Frequenzbänder......Seite 5

Frequenztabelle......Seite 5

Technische Daten......Seite 6

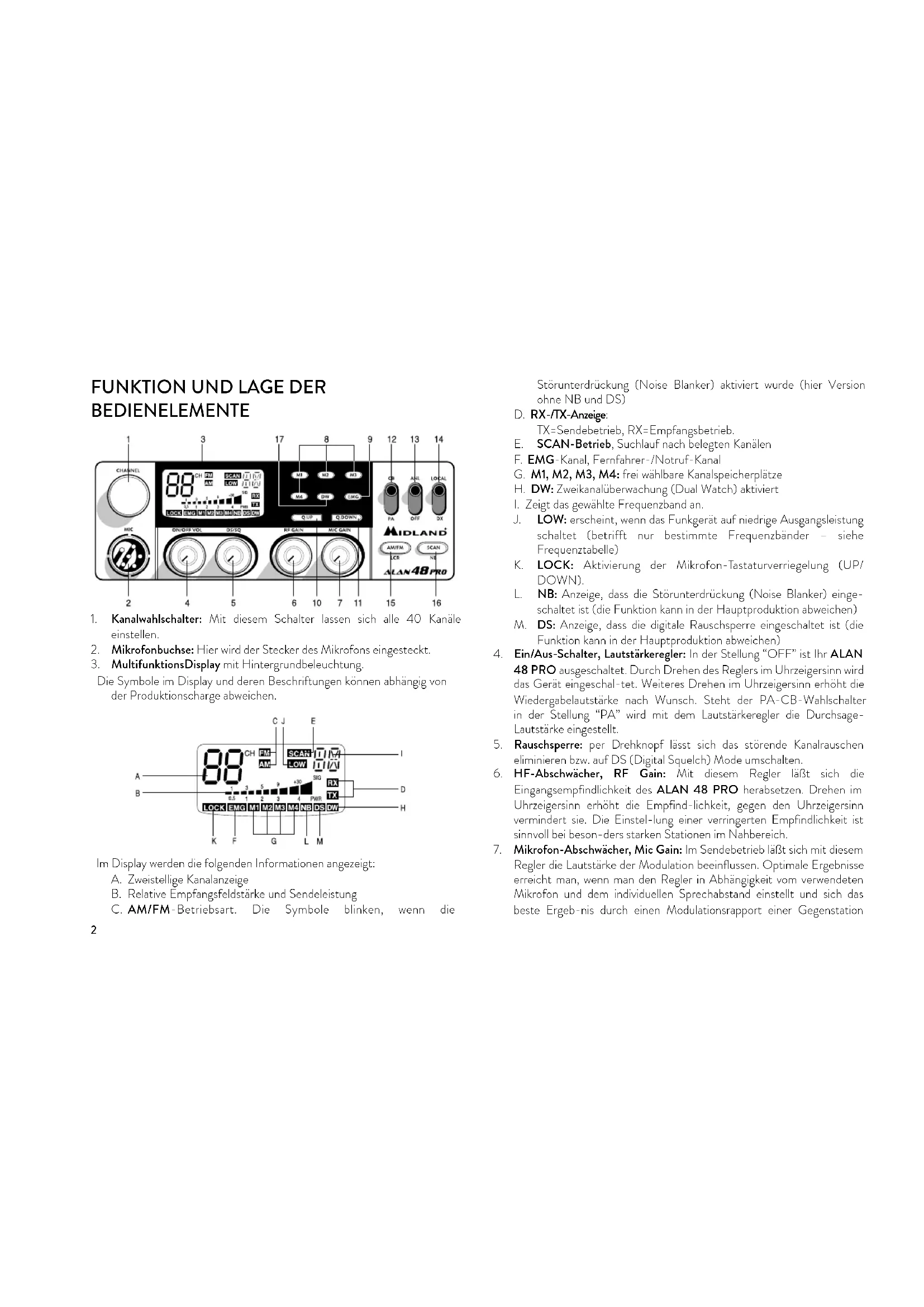

FUNKTION UND LAGE DER BEDIENELEMENTE

CHANNEL 88 CH FL SCAN /1/1/1 AN LOW 1/1/1 LM LOCK CLK M0 M0 M0 M0 M0 M0 M0 M0 M1 M2 M3 MA DHP CMC Q UP Q DOWN PA OFF 2R MIDLAND AM/FM SCAN CR NR ALAN48 Pro 2 4 5 6 7 11 15 16

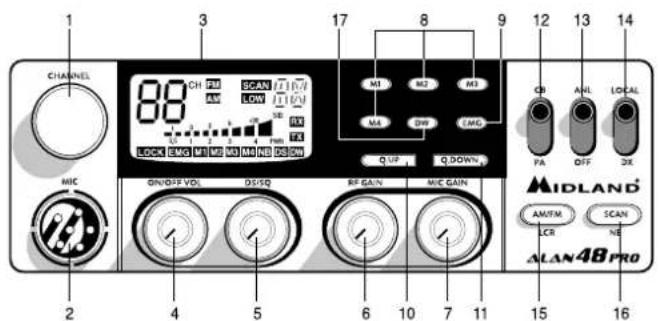

1. Kanalwahlschalter: Mit diesem Schalter lassen sich alle 40 Kanäle einstellen.
2. Mikrofonbuchse: Hier wird der Stecker des Mikrofons eingesteckt.
3. MultifunktionsDisplay mit Hintergrundbeleuchtung. Die Symbole im Display und deren Beschriftungen können abhängig von der Produktionscharge abweichen.

A B 88 CH FM AM SCART LOW I 0.5 3 5 9 +30 SIG RX TX D LOCK EMG M1 M2 M3 M4 NB DS DW H K F G L M

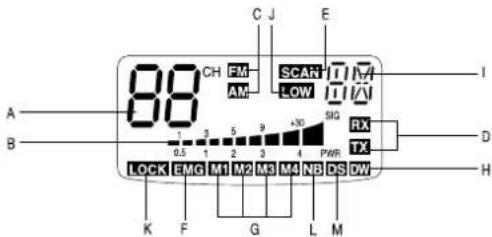

Im Display werden die folgenden Informationen angezeigt:

A. Zweistellige Kanalanzeige
B. Relative Empfangsfeldstärke und Sendeleistung
C. AM/FM-Betriebsart. Die Symbole blinken, wenn die

Störunterdrückung (Noise Blanker) aktiviert wurde (hier Version ohne NB und DS)

D. RX-/TX-Anzeige:

TX=Sendebetrieb, RX=Empfangsbetrieb.

E. SCAN-Betrieb, Suchlauf nach belegten Kanälen
F. EMG-Kanal, Fernfahrer-/Notruf-Kanal
G. M1, M2, M3, M4: frei wählbare Kanalspeicherplätze
H. DW: Zweikanalüberwachung (Dual Watch) aktiviert

1. Zeigt das gewählte Frequenzband an.

J. LOW: erscheint, wenn das Funkgerät auf niedrige Ausgangsleistung schaltet (betrifft nur bestimmte Frequenzbänder – siehe Frequenztabelle)
K. LOCK: Aktivierung der Mikrofon-Tastaturverriegelung (UP/DOWN).
L. NB: Anzeige, dass die Störunterdrückung (Noise Blanker) eingeschaltet ist (die Funktion kann in der Hauptproduktion abweichen)
M. DS: Anzeige, dass die digitale Rauschsperrre eingeschaltet ist (die Funktion kann in der Hauptproduktion abweichen)

1. Ein/Aus-Schalter, Lautstärkeregler: In der Stellung "OFF" ist Ihr ALAN 48 PRO ausgeschaltet. Durch Drehen des Reglers im Uhrzeigersinn wird das Gerät eingeschal-tet. Weiteres Drehen im Uhrzeigersinn erhöht die Wiedergabelautstärke nach Wunsch. Steht der PA-CB-Wahlschalter in der Stellung "PA" wird mit dem Lautstärkeregler die Durchsage-Lautstärke eingestellt.

2. Rauschsperre: per Drehknopf lässt sich das störende Kanalrauschen eliminieren bzw. auf DS (Digital Squelch) Mode umschalten.

3. HF-Abschwächer, RF Gain: Mit diesem Regler läßt sich die Eingangsempfindlichkeit des ALAN 48 PRO herabsetzen. Drehen im Uhrzeigersinn erhöht die Empfindlichkeit, gegen den Uhrzeigersinn vermindert sie. Die Einstelung einer verringerten Empfindlichkeit ist sinnvoll bei besonders starken Stationen im Nahbereich.
4. Mikrofon-Abschwächer, Mic Gain: Im Sendebetrieb läßt sich mit diesem Regler die Lautstärke der Modulation beeinflussen. Optimale Ergebnisse erreicht man, wenn man den Regler in Abhängigkeit vom verwendeten Mikrofon und dem individuellen Sprechabstand einstellt und sich das beste Ergebnis durch einen Modulationsrapport einer Gegenstation

bestätigen läßt.

1. Kanalspeichertasten M1, M2, M3, M4: Mit den Speichertasten lassen sich vier frei wählbare Kanäle programmieren und auf Knopfdruck direkt anwählen. Programmierung: Den gewünschten Kanal einstellen und die Taste M1 drei Sekunden lang gedrückt halten. Genauso lassen sich die anderen Kanalspeicher über die Tasten M2, M3 und M4 programmieren.

2. Kanal 9 Direkttaste, EMG: Auf Knopfdruck läßt sich der Notrufkanal 9 direkt einschalten. In der Anzeige erscheint der Schriftzug "EMG". Ein anderer Kanal läßt sich nicht einschalten, solange der EMG-Kanal aktiv ist.

10/11-Kanal-Tasten, Q.UP und Q.DOWN. Drücken der Q.UP-Taste schaltet 10 Kanäle höher, Q.DOWN schaltet 10 Kanäle tiefer.

1. Schalter für Durchsagebetrieb, CB/PA: In der Stellung "CB" arbeitet das Gerät als CB-Funkgerät. Der Durchsagebetrieb in Stellung "PA" funktioniert nur, wenn ein PA-Lautsprecher angeschlossen ist. Die Durchsage-Lautstärke wird mit dem Lautstärkeregler eingestellt.

2. Störbegrenzer, ANL/OFF: Knackstörungen beim Empfang (z. B. durch die Zündung im Kfz) lassen sich durch Einschalten des Störbegrenzers wirkungsvoll abschwächen.

3. Nah-/Fernschalter, Local/DX: In der Stellung "Local" werden nur sehr starke Stationen empfang-gen. Zum Empfang schwacher Stationen wird die Einstellung "DX" gewählt.

4. Taste "AM/FM"(LCR): Zur Auswahl der gewünschten Betriebsart (AM/FM). Hält man beim Einschalten die Tasten "AM/FM" und "SCAN" gleichzeitig gedrückt, kommt man in die Frequenzbandauswahl. Die entsprechende Wahl wird im Display angezeigt. Wird ein Frequenzband gewählt, das nur in der Betriebsart FM arbeitet, übernimmt die Taste "AM/FM" statt der Betriebsartwahl die LCR-Funktion (Last Channel Recall – Aufruf des zuletzt genutzten Kanals).

5. "SCAN/NB" button: Durch Einschalten des Suchlaufbetriebs lassen sich belegte Kanäle automatisch suchen. Dazu muß die Rauschsperre so aktiviert sein, daß das Hintergrundrauschen unterdrückt wird. Drücken der Scan-Taste startet den Suchlauf. Der Suchlauf stoppt, sobald ein belegter Kanal gefunden ist. Hält man beim Einschalten die Tasten "AM/FM" und "SCAN" gleichzeitig gedrückt, kommt man in die Frequenzbandauswahl. Gedrückt halten, um die Störunterdrückung (Noise Blanker) zu aktivieren

Störunggeräusche werden vermieden, indem Störspitzen, wie sie durch die Zündung entstehen, gefiltert werden.

1. Taste DW: Diese Funktion erlaubt zeitgleich zwei beliebige Kanäle Ihrer Wahl zu überwachen.

Sobald auf einem dieser Kanäle ein Empfangssignal anliegt, das die eingestellte Schwelle der Rauschspere überschreitet, stoppt das Funkgerät auf diesem Kanal und Sie hören das empfangende Signal. Fällt das Signal für längere Zeit aus, schaltet das Funkgerät nach ca. 4 Sekunden wieder zwischen den beiden eingestellten Kanälen hin und her. Um die Zweikanalüberwachung einzustellen gehen Sie wie folgt vor:

a. Wählen Sie mit den Kanalwahltasten einen der zwei Kanäle aus, den Sie überwachen wollen.

b. Drücken Sie die Taste „DW“ bis im Display oben der Schriftzug „DW“ blinkt.

c. Wählen Sie nun den zweiten Kanal aus.

d. Drücken Sie erneut die Taste "DW". Der Schriftzug DW hört auf zu blinken und bleibt fest im Display stehen.

e. Um die Zweikanalüberwachung zu unterbrechen drücken Sie die Taste DW.

GERÄTERÜCKSEITE

18 19 20 21 22 ANTENNA S. METER PN EKT

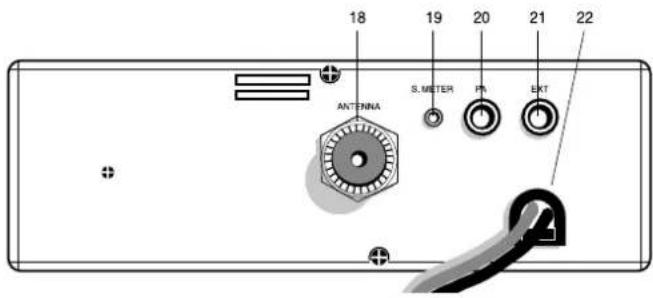

1. Antennenbuchse (SO 239), ANTENNA: Hier wird der Stecker des Antennenkabels mit dem Funkgerät ver-bunden.

2. S-Meter-Anschluß, S-Meter: An diese Buchse kann ein externes S-Meter angeschlossen werden.

3. Anschluß für PA-Lautsprecher, PA: Wenn an dieser Buchse ein externer Durchsage-Lautsprecher ange-schlossen ist, läßt sich das Gerät als Verstärker für Durchsagen einsetzen.
4. Anschluß für externen Lautsprecher, EXT: An diese Buchse kann ein externer Wiedergabelautsprecher ange-schlossen werden. Der eingebaute Lautsprecher schaltet sich dann automatisch stumm.
5. Buchse zum Anschluß der Spannungsversorgung, Power 12.6 V: über diese Buchse wird das Anschlußkabel mit dem Gerät verbunden.

MIKROFON

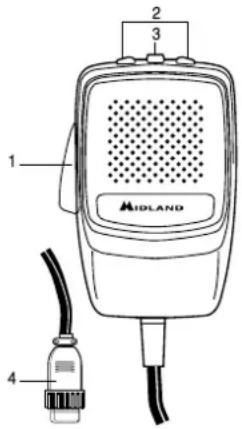

1. PTT: Taste zur Sende-/Empfangsumschaltung
2. UP-/DOWN-Tasten: Kanalwahltasten
3. Taste LOCK: Verriegelung der Tasten UP/DOWN am Mikrofon
4. 6-poliger Mikrofonanschluß

1 2 3 4 MIDLAND

EINBAU DES ALAN 48 PRO IM KRAFTFAHRZEUG

Einfache Bedienbarkeit ohne Beeinträchtigung der Verkehrssicherheit sollte beim Fahrzeugeinbau im Vor-dergrund stehen. Suchen Sie eine geeignete Einbauposition in Ihrem Fahrzeug und bauen Sie Ihr ALAN 48 PRO mit Hilfe des Haltebügels allein oder unter Einsatz der Führungsschienen ein. Der Haltebügel sollte möglichst Verbindung mit Metallteilen der Karosserie haben.

ANSCHLUß AN DIE SPANNUNGSVERSORGUNG

Stellen Sie zunächst sicher, daß Ihr ALAN 48 PRO ausgeschaltet ist. Es ist ganz wichtig, daß Sie den Anschluß des Stromkabels polaritätsrichtig vornehmen. Dies gilt auch dann, wenn Ihr Gerät gegen mögliche Verpolung geschützt ist:

Rote Kabelader = Pluspol (+) Schwarze Kabelader = Minuspol (-)

Die gleichen Farben finden Sie an den Batteriepolen und manchmal auch im Sicherungskasten Ihres Fahrzeugs. Schließen Sie die Kabelenden besonders sorgfältig an die Stromversorgung des Fahr-zeugs an.

ACHTUNG: Es wird empfohlen, das Gerät an einem Ort mit sehr guter Luftzirkulation anzubringen.

MONTAGE DER ANTENNE

1. Wählen Sie den Antennenstandort so hoch wie möglich.
2. Je größer die mechanische Länge der Antenne ist, desto besser wird die Leistung sein.
3. Falls möglich, montieren Sie die Antenne in der Mitte der gewählten Montagefläche.
4. Verlegen Sie das Antennenkabel möglichst weit entfernt von störenden Aggregaten (Zündung, elektrischen Verbrauchern usw.).
5. Stellen Sie sicher, daß metallisch leitende Teile des Antennenfußes einen möglichst großflächigen Kontakt zum metallisch blanken Karosserieblech haben.
6. Achten Sie darauf, daß das Antennenkabel bei der Montage nicht beschädigt wird und sich durch Vibrationen im Fahrbetrieb nicht durchscheuern kann.

WARNUNG! Um Schäden zu vormeiden, sollten Sie Ihr ALAN 48 PRO niemals ohne geeignete CB-Antenne betreiben. Darüber hinaus empfehlen wir Ihnen, das Antennenkabel sowie das Stehwellenverhältnis (SWR) in regelmäßigen Abständen zu überprüfen.

SICHERUNG ERSETZEN

Zum Ersetzen der Sicherung im DC-Kabel verwenden Sie bitte eine 2 A Sicherung (Typ "F" für 250 V).

BEDIENUNG IHRES ALAN 48 PRO

1. Stecken Sie den Mikrofonstecker in die Mikrofonbuchse des ALAN 48 PRO.
2. Stellen Sie sicher, daß Ihre Funkantenne über das Antennen-kabel fest und sicher mit dem Antennenanschluß des ALAN 48 PRO verbunden ist.
3. Vergewissern Sie sich, daß die Rauschsperre (Squelch) geöffnet ist, d. h. der Regler bis zum Anschlag gegen den Uhrzeigersinn gedreht ist.
4. Schalten Sie Ihr ALAN48 PRO ein und stellen Sie die Wiedergabelautstärke nach Ihren persönlichen Wünschen ein.
5. Stellen Sie den gewünschten Funkkanal ein.
6. Zum Senden drücken Sie die PTT-Taste und besprechen das Mikrofon mit normaler Lautstärke und Tonlage.
7. Zum Empfangen lassen Sie einfach die PTT-Taste wieder los.

AUSWAHL DER FREQUENZBÄNDER

Bei der Auswahl der Frequenzbänder sind die Vorschriften der Länder zu beachten, in denen das Funkgerät betrieben wird.

Vorgehensweise:

1. Schalten Sie das Funkgerät aus.
2. Schalten Sie das Funkgerät wieder ein und halten Sie dabei gleichzeitig die

Tasten „AM/FM“ und „SCAN“ gedrückt.

1. Drehen Sie den Kanalwahlschalter "CHANNEL" und wählen Sie das gewünschte Frequenzband aus (siehe Frequenzbandtabelle).
2. Drücken Sie die Taste "AM/FM", um die Auswahl zu bestätigen.

NOTIZ ^1 : Auf dem Frequenzband UK besteht die Möglichkeit das Frequenzband I direkt auszuwählen. Halten Sie dazu die Taste "AM/FM" ca. zwei Sekunden gedrückt.

NOTIZ ^2 : Wird ein Frequenzband gewählt, das nur in der Betriebsart FM arbeitet, übernimmt die Taste "AM/FM" statt der Betriebsartwahl die LCR-Funktion (Last Channel Recall – Aufruf des zuletzt genutzten Kanals).

FREQUENZTABELLE

Anzeige im Display	Land
I	Italien 40 Kanäle AM/FM 4 Watt
I2	Italien 34 Kanäle AM/FM 4 Watt
D4	Deutschland 80 Kanäle FM, 4 Watt / 40 Kanäle AM, 4 Watt
EU	Europa 40 Kanäle FM 4 Watt / 40 Kanäle AM 1 Watt
EC	40 Kanäle FM 4 Watt
E	Spanien 40 Kanäle AM/FM 4 Watt
F	Frankreich 40 Kanäle FM 4 Watt / 40 Kanäle AM 1 Watt
PL	Polen 40 CH AM/FM 4Watt
UK	England 40 Kanäle FM 4 Watt Englische Frequenzen + I Italien 40CH AM/FM 4W

ACHTUNG: In den meisten europäischen Ländern wird die Standardeinstellung 40 Kanäle FM, 4 W (EC) – akzeptiert. In Deutschland ist für den Betrieb in den deutschen Programmiereinstellungen d1....d4 (ab Freigabe) als Mobilfunkgerät keine Anmeldung mehr erforderlich. Einschränkungen gelten für die Kanäle 41-80 bei Feststationen in Grenznähe.

TECHNISCHE DATEN

Allgemeine Daten

Kanäle....(Siehe die Tabelle)
Frequenzbereich* 26.565 - 27.99125 MHz
Frequenzbelegungsdauer (% pro 1 Stunde). TX 5% - RX 5% - Stand-by 90%
Frequenzerzeugung....PLL-System
Betriebstemperatur....10°C ± 55°C
Spannungsversorgung...... nom. 12.6 V DC +/- 10%
Abmessungen....150x50x180 mm (BxHxT)
Gewicht 1 kg

Empfänger

Empfangsprinzip......Doppelsuper
Zwischenfrequenzen....1. ZF: 10,695 MHz; 2.ZF: 455 KHz
Empfindlichkeit 0,5 μV bei 20 dB SINAD AM oder FM
NF-Wiedergabeleistung....2 W an 8 Ohm, 10 % Klirr
Wiedergabeverzerrungen ....weniger als 8% bei 1 kHz
Spiegelfrequenzunterdrückung....65 dB
Nachbarkanaldämpfung 65 dB
Geräuschspannungsabstand 45 dB
Ruhestromaufnahme 250 mA

Sender

HF-Sendeleistung....4 W max
Modulation.....FM: 1,8 kHz +/-200 Hz
AM: von 85% bis 95%
Sendefrequenzgang....300 Hz/3 KHz
Ausgangsimpedanz (HF)....50 Ohm, unsymmetrisch
Geräuschspannungsabstand....mind. 40 dB
Stromaufnahme....1,1 A

* (Abdeckung aller in der EU erlaubten Frequenzbänder)

Abweichungen von den Technischen Daten im Zuge der Weiterentwicklung bleiben vorbehalten.
