WARNING! La conversion pour la pose encastrée doit être conée exclusivement à un technicien d’entretien ou autre intervenant professionnel!

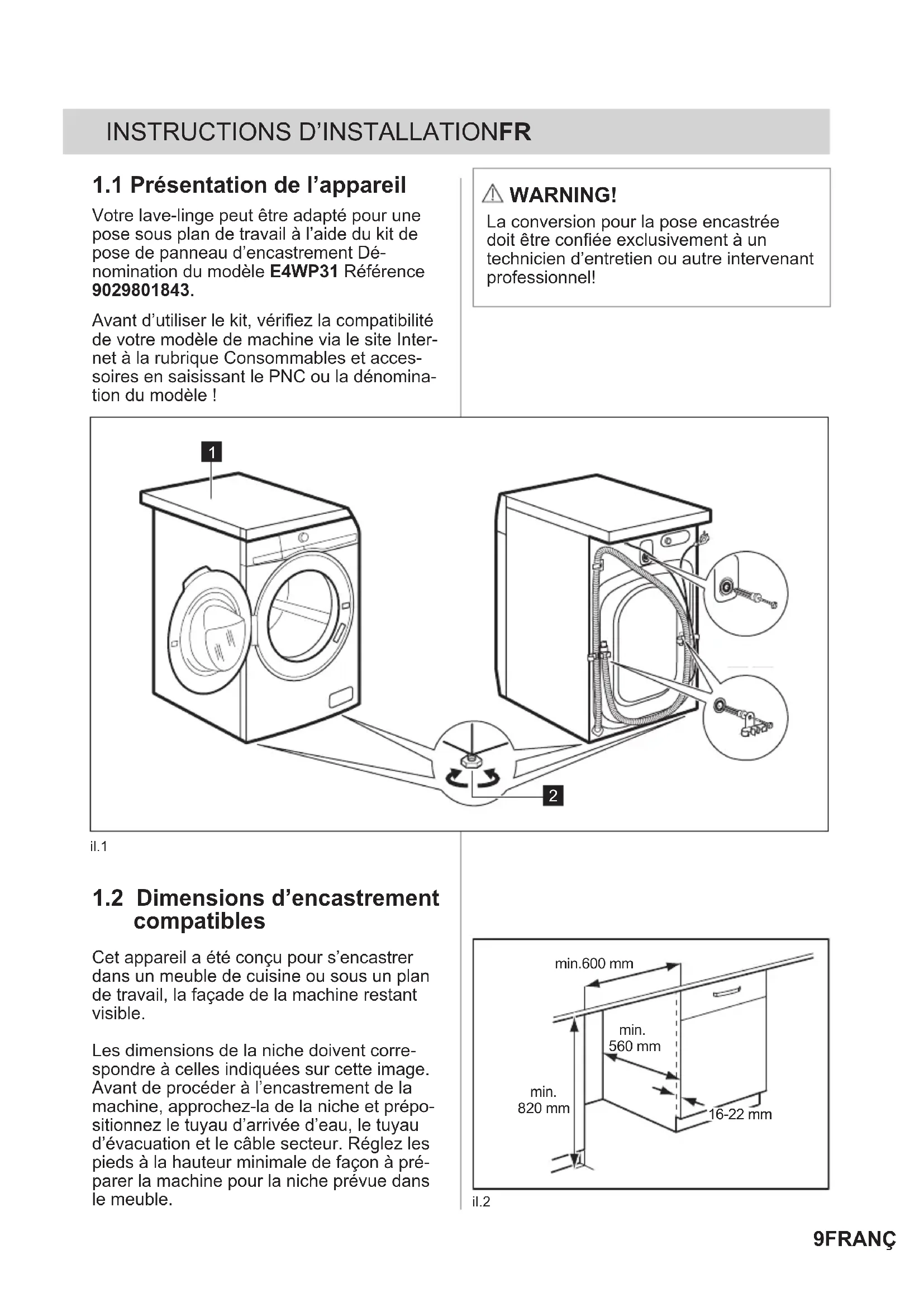

1.1 Présentation de l’appareil

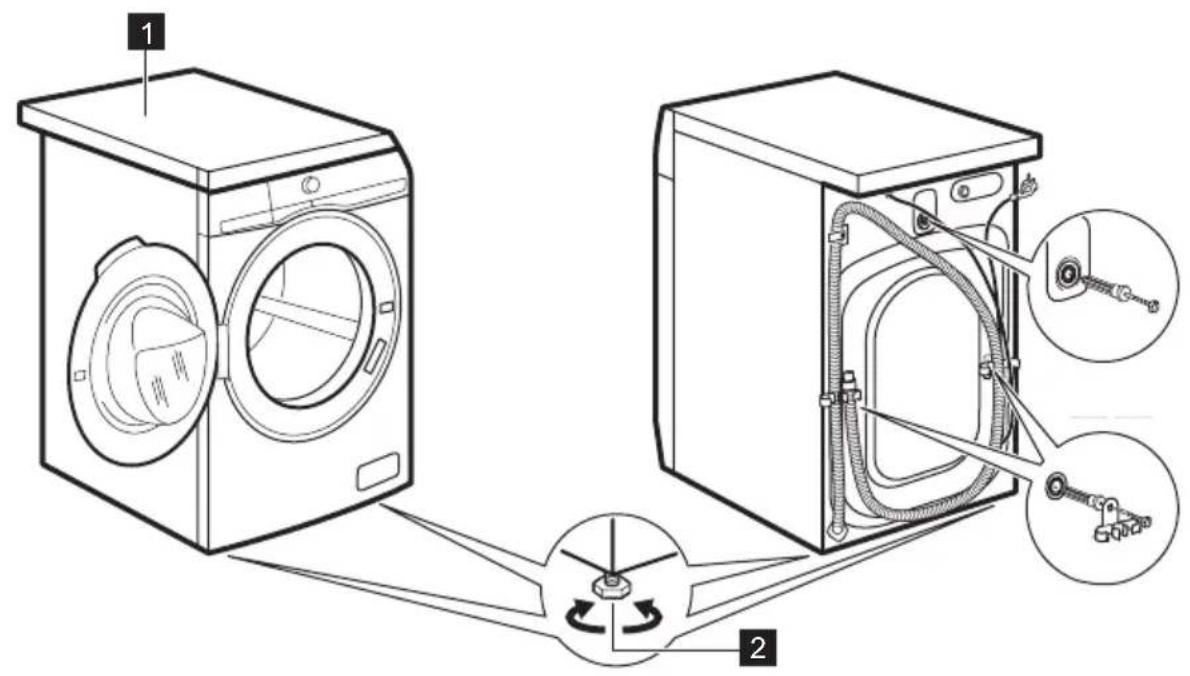

Votre lave-linge peut être adapté pour une pose sous plan de travail à l’aide du kit de pose de panneau d’encastrement Dé- nomination du modèle E4WP31 Référence

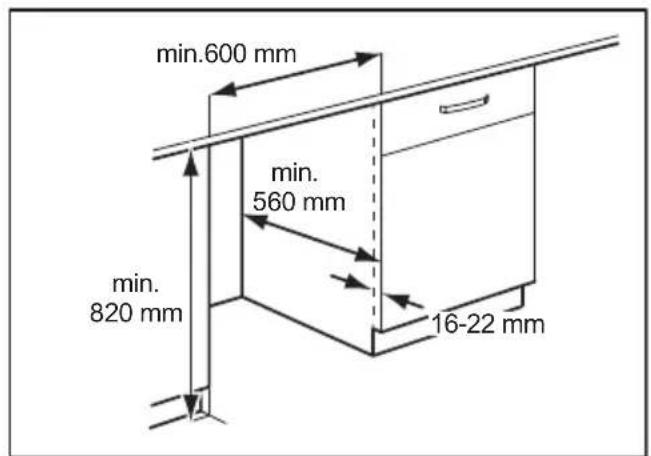

compatibles Cet appareil a été conçu pour s’encastrer dans un meuble de cuisine ou sous un plan de travail, la façade de la machine restant visible. Les dimensions de la niche doivent corre- spondre à celles indiquées sur cette image. Avant de procéder à l’encastrement de la machine, approchez-la de la niche et prépo- sitionnez le tuyau d’arrivée d’eau, le tuyau d’évacuation et le câble secteur. Réglez les pieds à la hauteur minimale de façon à pré- parer la machine pour la niche prévue dans le meuble. Avant d’utiliser le kit, vériez la compatibilité de votre modèle de machine via le site Inter- net à la rubrique Consommables et acces- soires en saisissant le PNC ou la dénomina- tion du modèle ! il.1 600 mm min. 820 mm min. min. 560 mm16-22 mm il.210 FRANÇAIS WARNING! Assurez-vous que les tuyaux et le câble secteur ne sont pas pliés ou écrasés. Veillez à ce que le plancher ne soit pas ir- régulier à l’intérieur de la niche!

d’installation du kit d’encastrement

Outils nécessaires : visseuse électrique avec embouts cruciformes, Torx T20 et hexago- naux de 7, 8 mm.

• Dévissez et retirez les 2 vis avant indi- quées par la èche.

• Pour installer le kit, retirez le plan de travail d’origine en dévissant les deux vis de xation supérieures arrière situées à gauche et à droite à l’arrière de la machine.

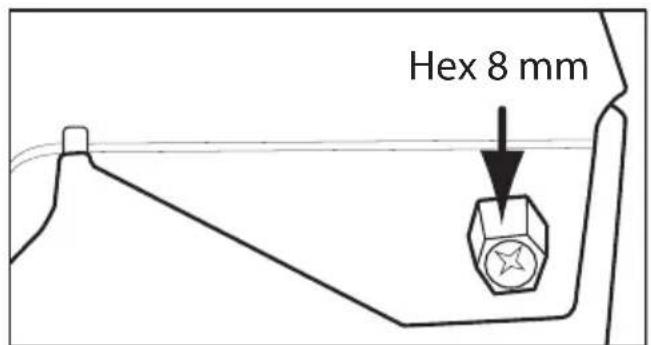

• Utilisez une visseuse équipée d’un embout cruciforme (ou hexagonal de 8 mm).

• Conservez les 2 vis déposées. Elles seront réutilisées plus tard.

• Faites glisser le plan de travail vers l’arrière pour le désengager de la xation avant.

• Rangez le plan de travail d’origine pour pouvoir le réutiliser ultérieurement, le cas échéant.

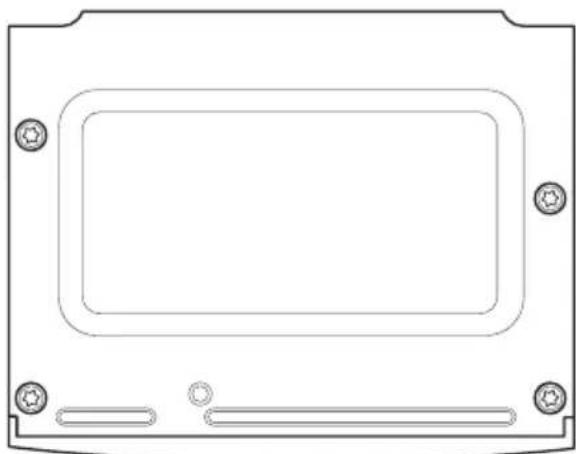

• Ouvrez l’emballage du kit de conversion pour accéder à la tôle plane en métal.

• Montage du joint entre le panneau de façade et la traverse avant :

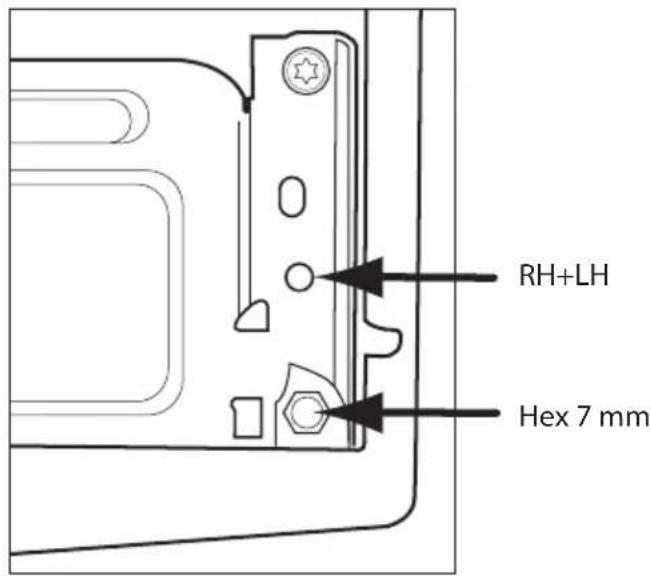

• Retirez les vis à tête hexagonale qui maintiennent le panneau de façade à l’avant côté gauche et côté droit à l’aide d’un embout de 7 mm. Détachez le cro- chet du panneau de façade indiqué : il est alors possible d’entrouvrir le panneau de façade.

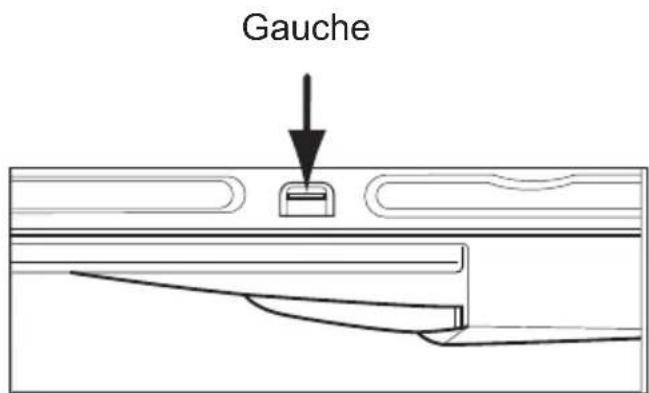

• Prenez le joint en caoutchouc formé gris du kit [ ], positionnez-le entre le crochet du panneau de façade et le côté droit de la machine, avec la forme spécique tournée vers le bas, comme illustré ci- dessous.

• Réemboîtez le crochet du panneau de façade et réutilisez les vis à tête hexago- nale de 7 mm sur le côté droit et sur le côté gauche.

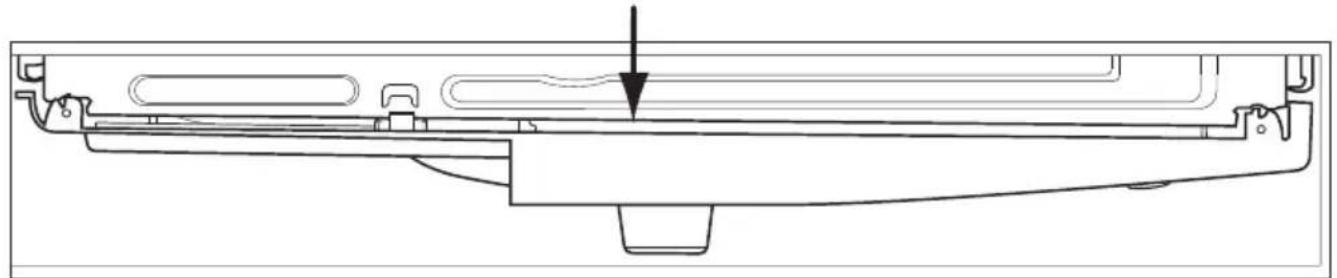

• Le joint sera maintenu en position entre le panneau de façade et la traverse avant supérieure, comme illustré ci- dessous. il.5 il.6 Hex 8 mm il.7

• Prenez le plan de travail en métal et montez-le sur la machine en le faisant glisser sur le dessus de celle-ci.

• Veillez à insérer le rivet saillant à l’avant au centre en l’engageant dans sa fente sur la traverse avant de la machine!

• Assurez-vous que le joint en caoutchouc du panneau de façade passe sous le prol de rebord du panneau métallique!

• Poussez le plan de travail en métal vers l’avant de la machine de façon à ce que les oreilles arrière saillantes entrent en contact avec le fond de l’enveloppe de la machine.

• Réutilisez les 2 vis d’origine déposées au point 1.3.A pour xer le plan de travail métallique à l’arrière : reportez-vous à l’image ci-dessous.

Panneau de façade12 FRANÇAIS

• Avec le sachet de quincaillerie fourni dans le kit, réalisez les 4 xations supérieures en utilisant 4 vis M5x20. Notez que la vis centrale supérieure droite doit être xée en dernier à l’aide d’une visseuse électrique (repère 4 - vis autoforeuse métrique).

• Terminez le vissage à la visseuse en sélectionnant la vitesse lente. Ceci évitera un serrage excessif. Pour les 4 xations du haut, utilisez un embout Torx T20. Reportez-vous à l’image ci-dessous il.8 WARNING! Assurez-vous que le câble secteur et les tuyaux ne sont pas pliés ou écrasés ! Réalisez la mise à niveau dénitive de la machine en réglant les pieds avant ! Votre machine est prête à être encastrée dans votre meuble. 213DEUTSCH INSTALLATIONSANLEITUNG Die Anpassung der Maschine auf den Unterbau darf nur von einem kompe- tenten Techniker oder Wartungstechniker durchgeführt werden!
