DE INSTALLATIONSANLEITUNG

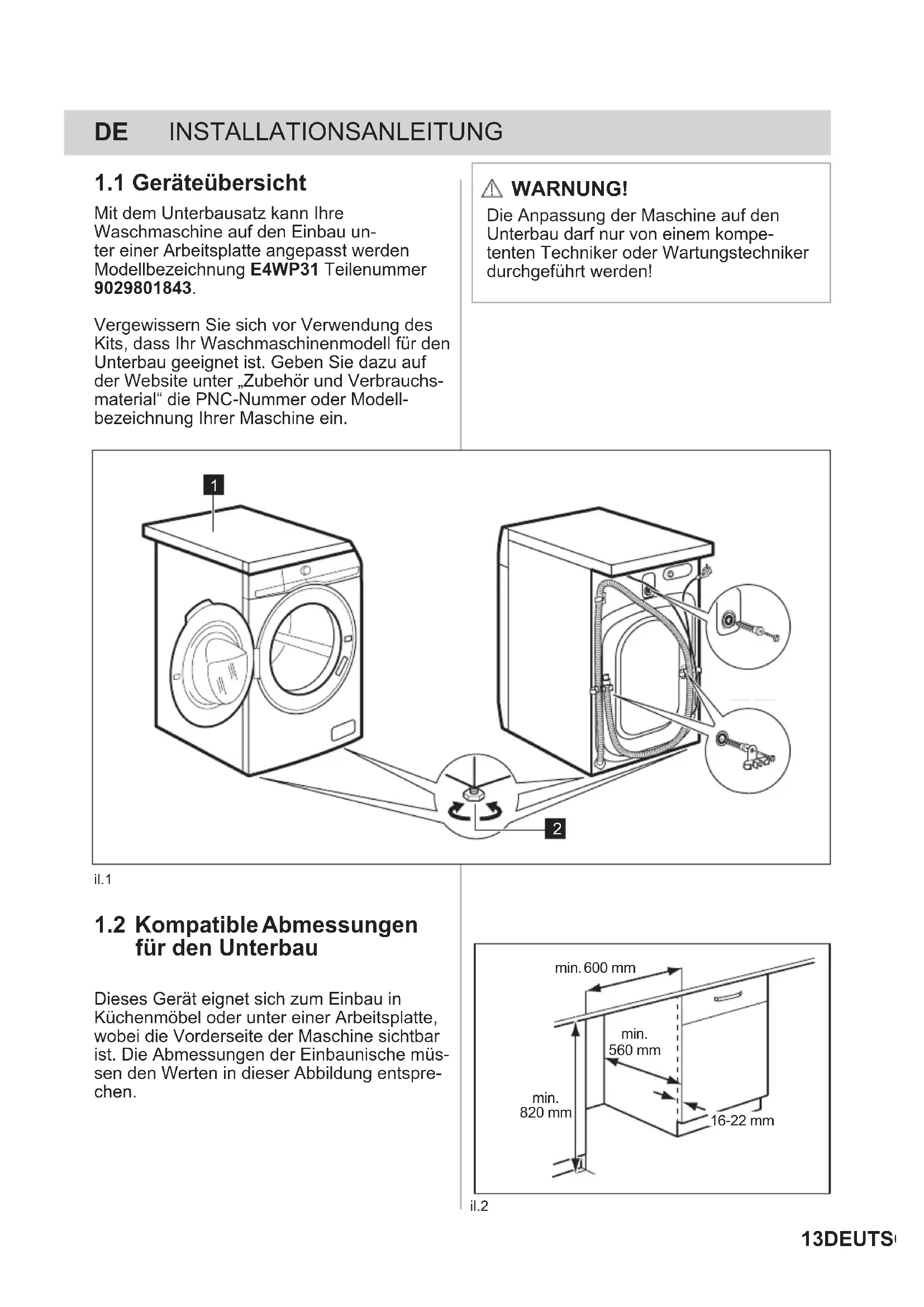

1.1 Geräteübersicht

Mit dem Unterbausatz kann Ihre Waschmaschine auf den Einbau unter einer Arbeitsplatte angepasst werden Modellbezeichnung E4WP31 Teilenummer 9029801843.

Vergewissern Sie sich vor Verwendung des Kits, dass Ihr Waschmaschinenmodell für den Unterbau geeignet ist. Geben Sie dazu auf der Website unter „Zubehör und Verbrauchsmaterial“ die PNC-Nummer oder Modellbezeichnung Ihrer Maschine ein.

⚠️ WARNING!

Die Anpassung der Maschine auf den Unterbau darf nur von einem kompetenten Techniker oder Wartungstechniker durchgeführt werden!

1.2 Kompatible Abmessungen für den Unterbau

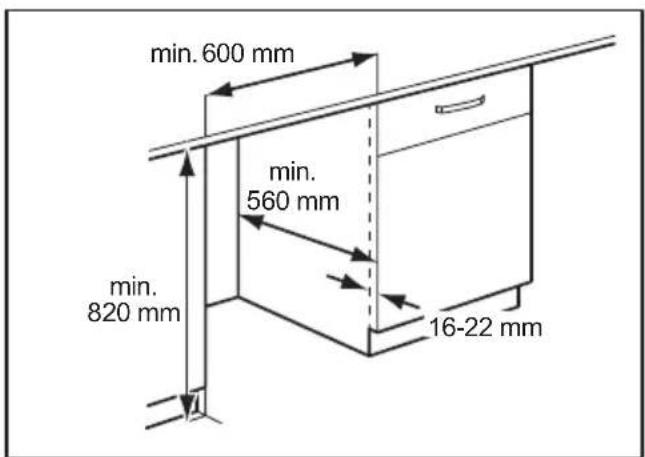

Dieses Gerät eignet sich zum Einbau in Küchenmöbel oder unter einer Arbeitsplatte, wobei die Vorderseite der Maschine sichtbar ist. Die Abmessungen der Einbaunische müssen den Werten in dieser Abbildung entsprechen.

min. 600 mm min. 560 mm min. 820 mm 16-22 mm

il.2

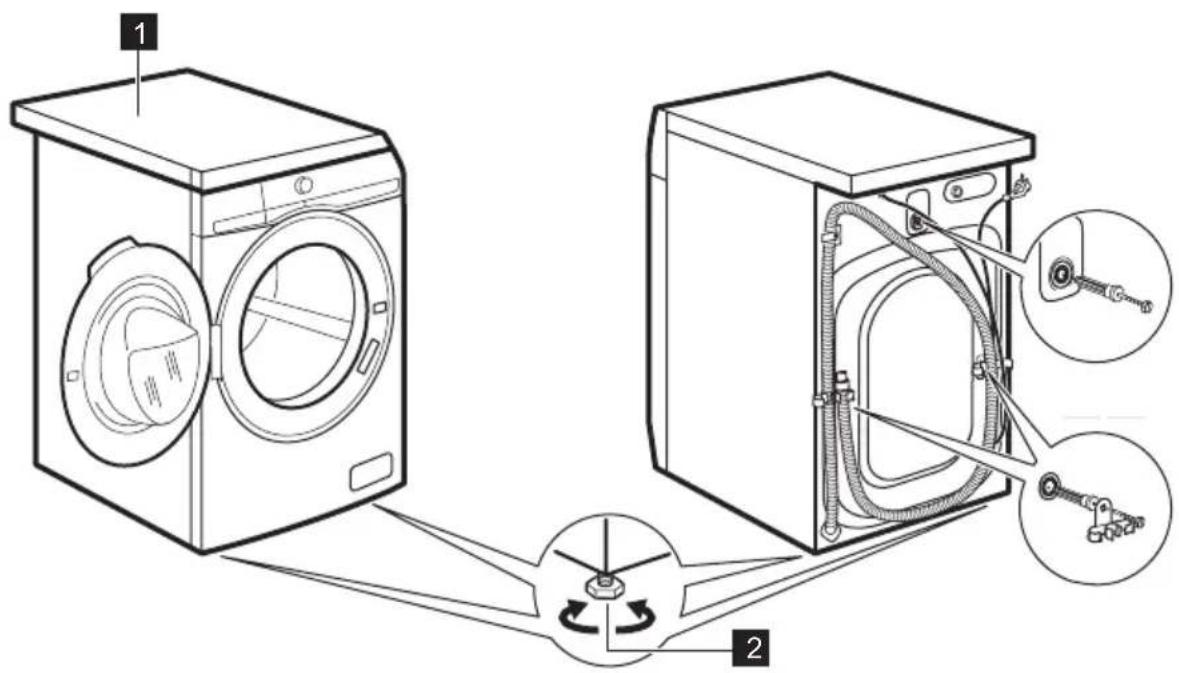

Bevor Sie mit dem Einbau des Geräts beginnen, bringen Sie es in die Nähe der Einbaunische und positionieren Sie den Zulaufschlauch, den Ablaufschlauch und das Netzkabel entsprechend. Stellen Sie die Füsse auf die Mindesthöhe ein, um die Maschine auf den Einbau in die vorhandene Nische vorzubereiten.

WARNING!

Achten Sie dabei darauf, dass Schläuche und Netzkabel nicht geknickt oder gequetscht werden. Stellen Sie sicher, dass der Boden in der Einbaunische eben ist!

1.3 Anleitung für den Unterbausatz

Erforderliche Werkzeuge: Elektroschrauber mit Kreuzschlitz-, Torx T20- und Sechskanteinsätzen (7, 8 mm).

1.3.A

• Für die Montage des Unterbausatzes muss die ursprüngliche Abdeckung der Waschmaschine entfernt werden 1.
• Lösen Sie dazu die beiden Befestigungsschrauben auf der oberen hinteren Seite rechts und links an der Maschinenrückseite.
• Verwenden Sie dazu einen Schraubendreher mit Kreuzschlitzeinsatz (oder Sechskanteinsatz, 8 mm).
• Bewahren Sie die 2 entfernten Schrauben auf, da sie später wieder verwendet werden.
• Schieben Sie die Abdeckung nach hinten, um sie zu entriegeln.
• Bewahren Sie die Abdeckung für eventuellen späteren Gebrauch auf.
• Öffnen Sie die Unterbausatz-Packung, um Zugriff auf die Flachstahl-Metallabdeckung zu erhalten.

1.3.B

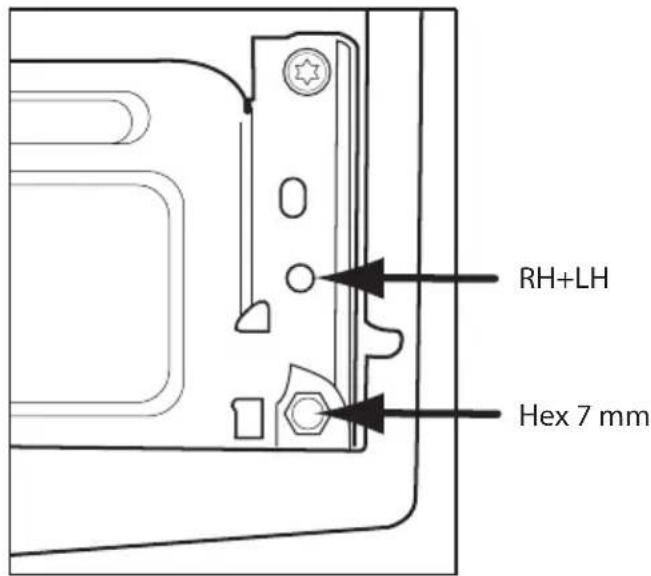

- Lösen und entfernen Sie die 2 vorderen, mit dem Pfeil gekennzeichneten Schrauben.

RH+LH Hex 7 mm

il.3

1.3.C

• Anbringen der Dichtung zwischen Blende und Rahmenbalken:

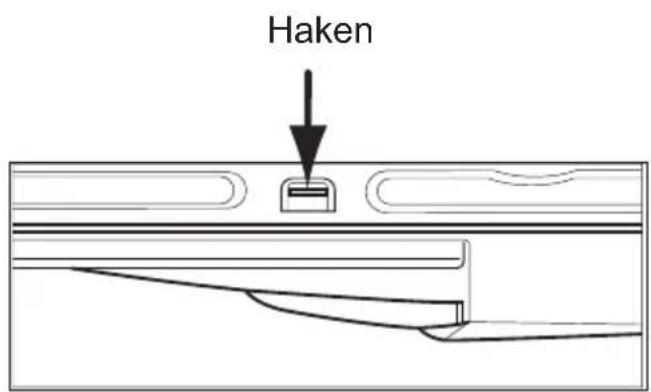

- Entfernen Sie die Sechskantschrauben, mit denen die Blende links und rechts an der Vorderseite befestigt ist, mit einem 7 mm Schraubendreher. Rasten Sie den gekennzeichneten Blendenhaken aus, damit sich die Blende leicht öffnet.

Haken

il.4

• Nehmen Sie die graue Gummidichtung aus dem Unterbausatz[ ], und positionieren Sie sie zwischen dem Blendenhaken und der rechten Maschinenseite, wobei die drei Formen wie abgebildet nach unten zeigen sollten:
• Rasten Sie den Blendenhaken wieder ein und bringen Sie die 7 mm Sechskantschrauben wieder auf der linken und rechten Seite an.

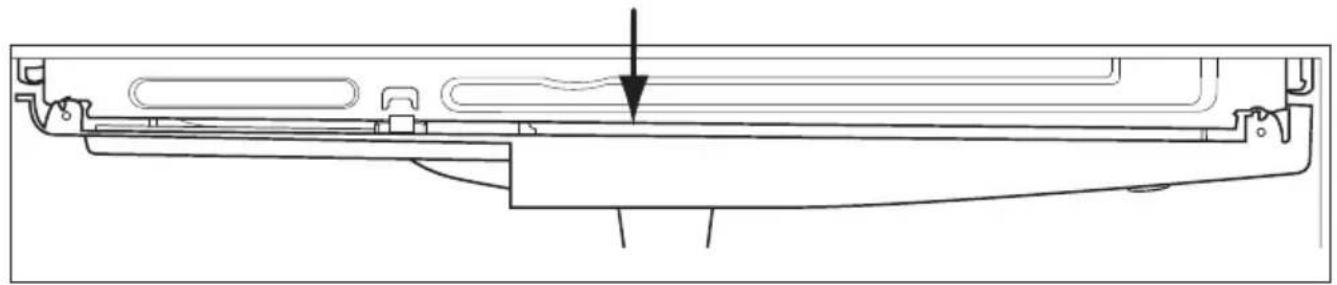

  • Die Dichtung wird zwischen der Blende und dem oberen, vorderen Rahmenbalken in Position gehalten (siehe Abbildung unten).

Teilweise geöffnete Blende

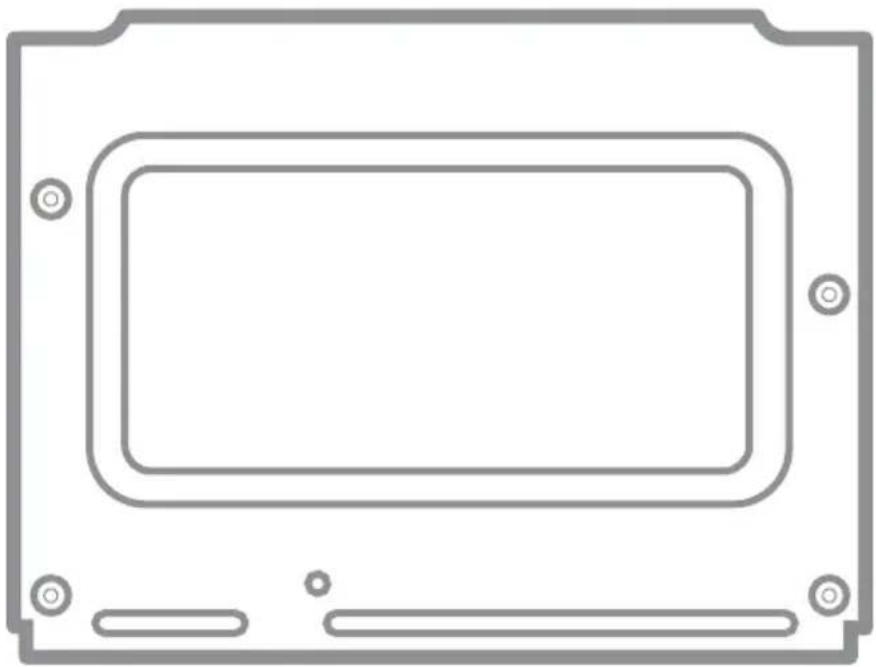

• Montieren Sie die Metallabdeckung, indem Sie sie auf die Oberseite der Maschine schieben.
• Achten darauf, dass die Niete, die vorne in der Mitte herausragt, in den entsprechenden Schlitz auf dem vorderen Rahmenbalken einrastet.

• Vergewissern Sie sich, dass die Gummidichtung der Blende unter dem Flanschprofil der Metallabdeckung liegt!

• Schieben Sie die Metallabdeckung zur Vorderseite der Maschine, so dass die hervorstehenden hinteren Halterungen die Rückseite des Waschmaschinengehäuses kontaktieren.

• Verwenden Sie die beiden in Schritt 1.3 A ausgebauten Schrauben, um die Metallabdeckung auf der Rückseite zu befestigen ( siehe Abbildung unten).

1.3.E

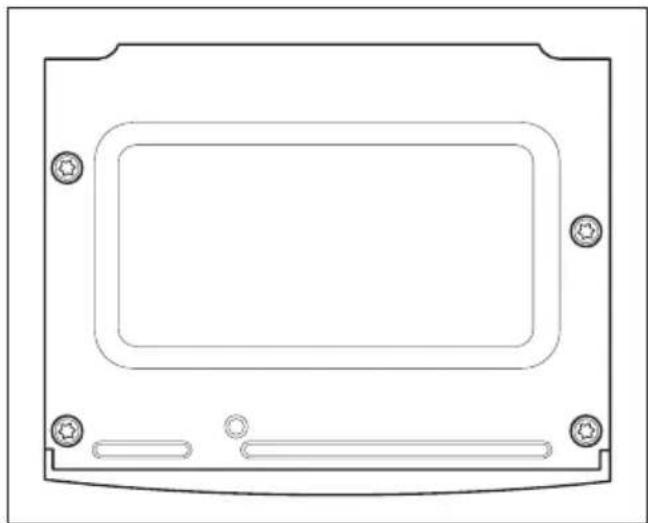

• Nehmen Sie den Schraubenbeutel aus dem Unterbausatz und führen Sie die oberen 4 Verschraubungen mit 4 M5x20 Schrauben durch. Bitte beachten Sie, dass die mittlere Schraube oben rechts zuletzt mit einem Elektroschrauber befestigt werden muss (Nr. 4 - metrische Schneideschraube).
• Verschrauben Sie sie mit langsamer Schraubdrehzahl, um ein Überdrehen zu verhindern. Alle 4 oberen Verschraubungen erfolgen mit Torx T20 Einsätzen. Siehe Abbildung unten (il.8).

WARNUNG!

Achten Sie dabei darauf, dass das Netz-kabel und die Schläuche nicht geknickt oder gequetscht werden! Nivellieren Sie die Maschine durch Einstellen der vorderen Füsse 2!
