MANUAL DE UTILIZADOR E4WP31 ELECTROLUX

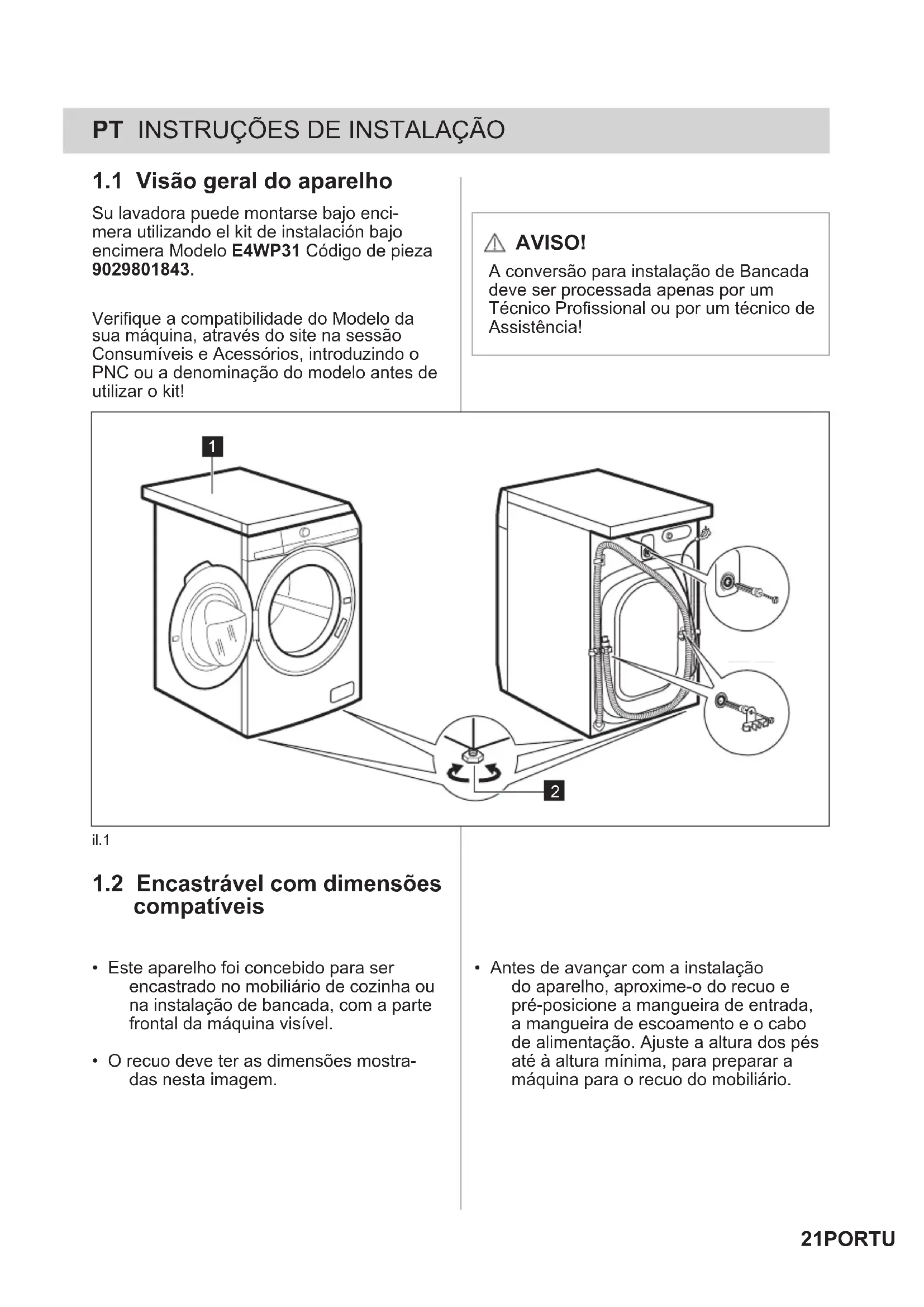

PT INSTRUÇÕES DE INSTALAÇÃO

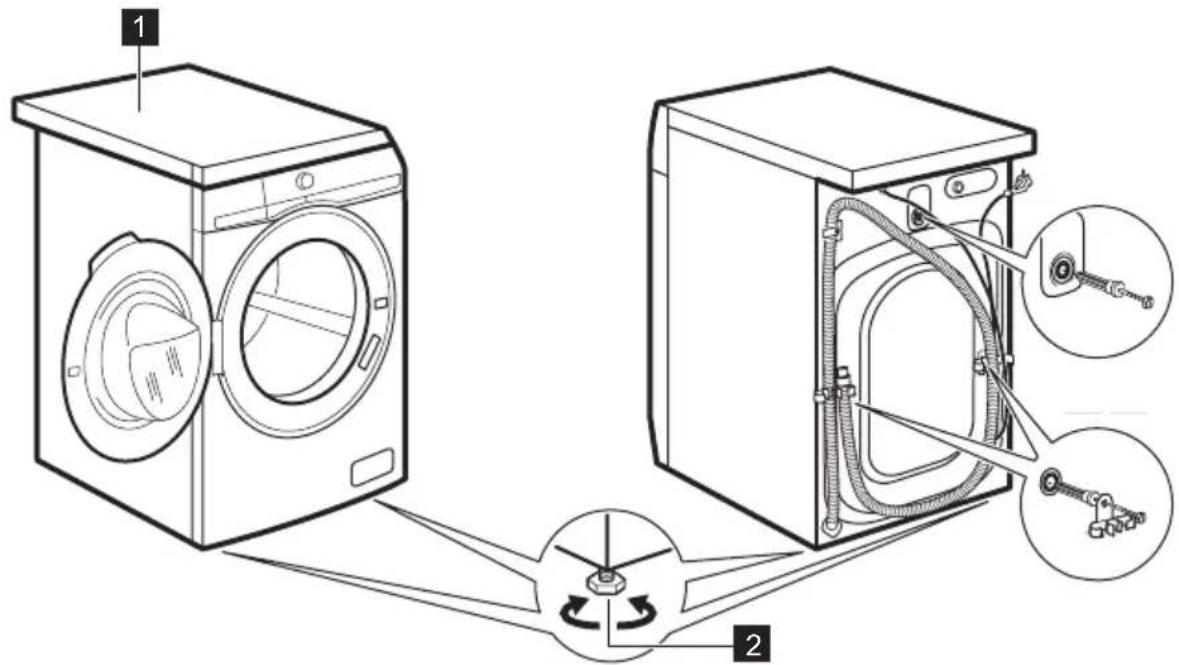

1.1 Visão geral do aparelho

Verifique a compatibilidade do Modelo da sua máquina, através do site na sessão Consumíveis e Acessórios, introduzindo o PNC ou a denominação do modelo antes de utilizar o kit!

AVISO!

A conversão para instalação de Bancada deve ser processada apenas por um Técnico Profissional ou por um técnico de Assistência!

1.2 Encastrável com dimensões compatíveis

• Este aparelho foi concebido para ser encastrado no mobiliário de cozinha ou na instalação de bancada, com a parte frontal da máquina visível.
• O recuo deve ter as dimensões mostradas nesta imagem.

- Antes de avançar com a instalação do aparelho, aproxime-o do recuo e pré-posicione a mangueira de entrada, a mangueira de escoamento e o cabo de alimentação. Ajuste a altura dos pés até à altura mínima, para preparar a máquina para o recuo do mobiliário.

AVISO!

Certifique-se de que as mangueiras e o cabo principal não estão dobrados ou esmagados. Certifique-se de que não tem pavimentos irregulares no interior do recuo de mobiliário!

1.3 Instruções de instalação do kit de bancada

Ferramentas necessárias: Chave de fendas elétrica com pontas em cruz, Torx T20 e hexagonais de 7 e 8 mm.

1.3.A

• Para instalar o kit, remova o topo da bancada original 1 desenroscando os dois parafusos de fixação superiores, localizados na parte esquerda e direita da máquina.
• Utilize uma chave de fendas com ponta em cruz (ou hexagonal de 8 mm).
• Guarde os 2 parafusos removidos, uma vez que estes serão reutilizados posteriormente.
• Faça deslizar o topo da bancada para a parte de trás, para o desencaixar do fecho frontal. Guarde a bancada original para qualquer futura reutilização, se o caso.
• Abra a embalagem do kit de conversão para aceder ao painel metálico de aço plano.

1.3.B

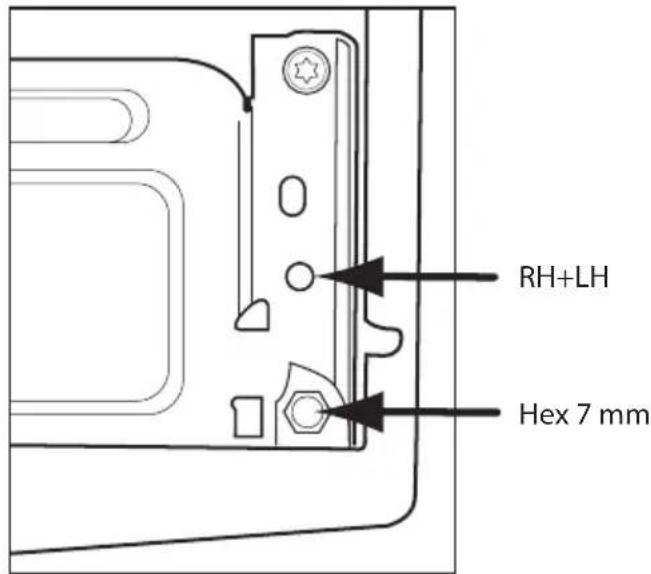

- Desaparafuse e remova os 2 parafusos frontais destacados pela seta.

RH+LH Hex 7 mm

il.3

1.3.C

• Conjunto de vedação entre o painel frontal e o feixe dianteiro:

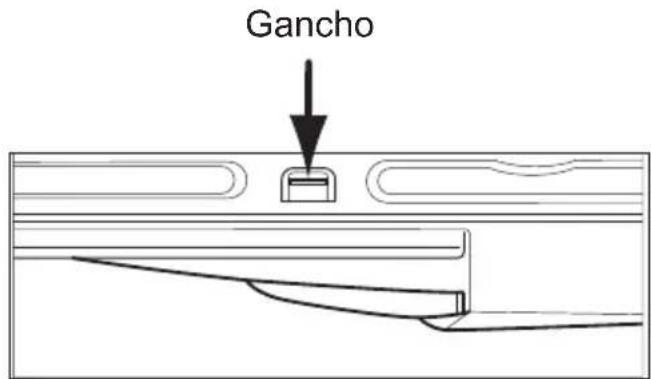

• Retire os parafusos de cabeça sextavada que prendem o painel do motor na parte dianteira esquerda e direita, utilizando uma ponta de 7 mm. Desencaixe o gancho do painel frontal destacado: o painel frontal pode entrar em estado entreaberto.

Gancho

il.4

• Retire o vedante de borracha em forma cinzento do kit [ ], posicione-o entre o gancho do painel frontal e o lado da máquina RH, com três formas na parte inferior, conforme as imagens abaixo:
• Estado entreaberto do painel frontal:

Painel frontal

• Volte a encaixar o gancho do painel frontal, volte a utilizar os parafusos de cabeça sextavada de 7 mm no lado esquerdo e direito.

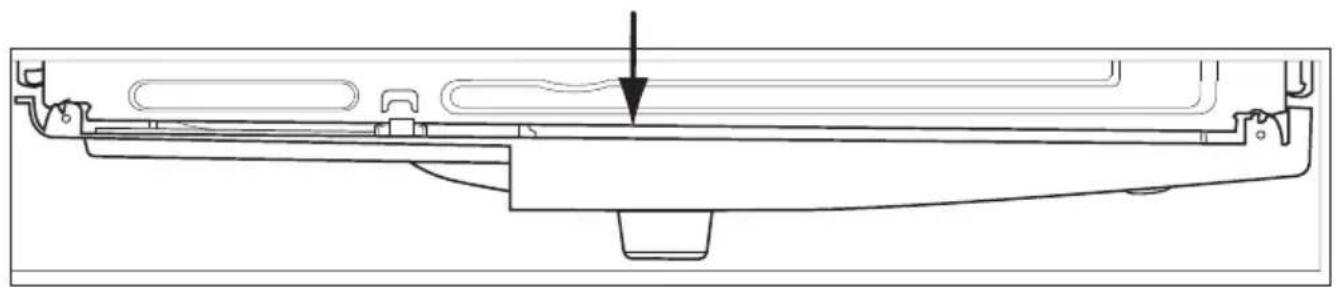

• O vedante será mantido na posição entre o painel frontal e o feixe frontal superior, como indicado na imagem abaixo.

1.3.D

• Pegue na bancada metálica e monte-a na máquina, deslizando-a no topo da máquina.
• Tenha atenção para inserir o rebite saliente do frontal central que o envolve dentro da própria ranhura no feixe frontal da máquina!

•

•

• Certifique-se de que o vedante de borracha do painel de metal está a passar por baixo do perfil flangeado do painel de metal!
• Empurre a parte superior metálica em direção à frente da máquina, de modo a que as saliências traseiras entrem em contacto com o armário da máquina.

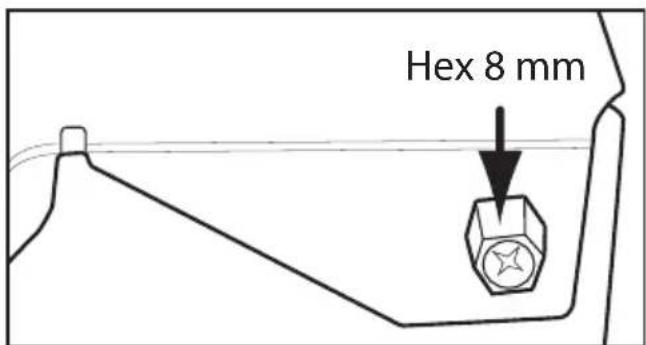

• Reutilize os 2 parafusos originais referidos no ponto 1.3.A para fixar o topo da bancada metálico na parte traseira: consulte a imagem abaixo.

Hex 8 mm

il.7

1.3.E

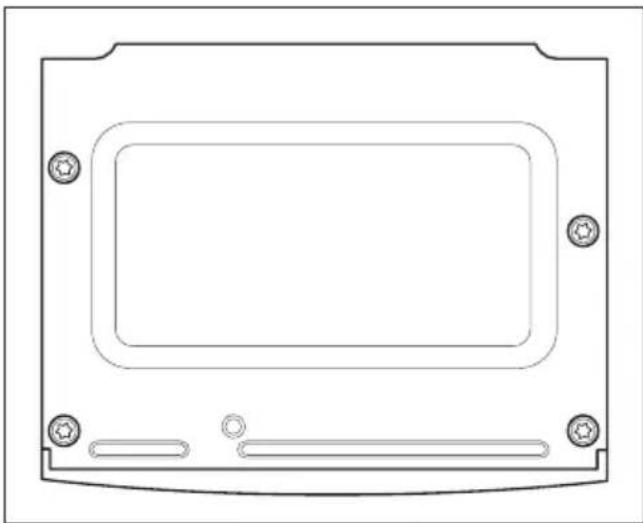

• Retire o saco de hardware da embalagem do kit e complete os 4 fixadores superiores utilizando 4 parafusos M5x20. Tenha em atenção que o parafuso do meio superior direito deve ser fixado por último utilizando uma chave de fendas elétrica (Pos. 4 - parafuso de autobloqueio métrico).
• Complete o aparafusamento com chave de fendas com baixa velocidade selecionada. Isto para evitar aparafusar demasiado. Todos os 4 fechos superiores têm pontas Torx T20. Consulte a imagem abaixo.

A sua máquina está pronta para ser encastrada no seu mobiliário.

AVISO!

Certifique-se de que o cabo e as man-gueiras da rede não estão dobrados ou esmagados! Assegure o nivelamento final da máquina ajustando os pés dianteiros 2 !
