MANUAL DE USUARIO E4WP31 ELECTROLUX

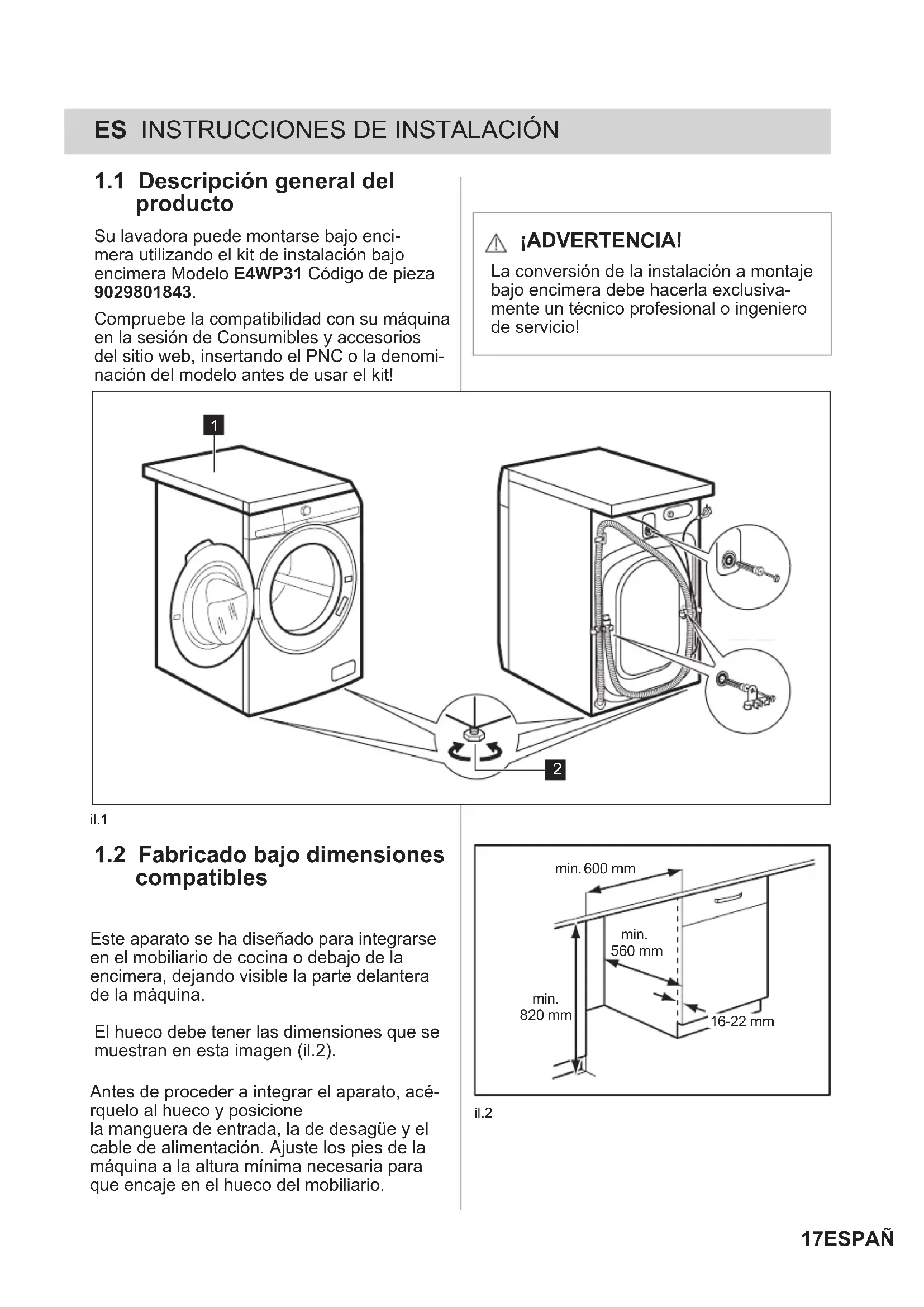

ES INSTRUCCIONES DE INSTALACIÓN

1.1 Descripción general del producto

Su lavadora puede montarse bajo encimera utilizando el kit de instalación bajo encimera Modelo E4WP31 Código de pieza 9029801843.

Compruebe la compatibilidad con su máquina en la sesión de Consumibles y accesorios del sitio web, insertando el PNC o la denominación del modelo antes de usar el kit!

¡ADVERTENCIA!

La conversión de la instalación a montaje bajo encimera debe hacerla exclusivamente un técnico profesional o ingeniero de servicio!

1.2 Fabricado bajo dimensiones compatibles

Este aparato se ha diseñado para integrarse en el mobiliario de cocina o debajo de la encimera, dejando visible la parte delantera de la máquina.

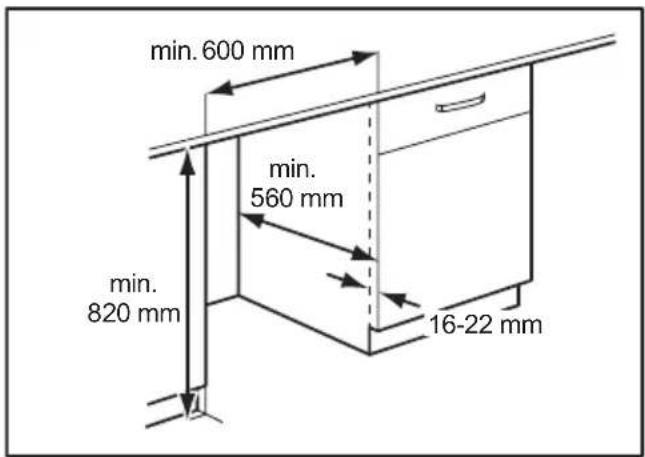

El hueco debe tener las dimensiones que se muestran en esta imagen (il.2).

Antes de proceder a integrar el aparato, acé- rquelo al hueco y posicione la manguera de entrada, la de desagüe y el cable de alimentación. Ajuste los pies de la máquina a la altura mínima necesaria para que encaje en el hueco del mobiliario.

min. 600 mm min. 560 mm min. 820 mm 16-22 mm

il.2

¡ADVERTENCIA!

Asegúrese de que las mangueras y el cable principal no queden pinzados ni aplastados. Compruebe que el suelo del hueco no presente irregularidades.

1.3 Instrucciones de instalación del kit bajo encimera

Herramientas necesarias: Destornillador eléctrico con puntas en cruz, Torx T20 y hexagonales de 7 y 8 mm.

1.3.A

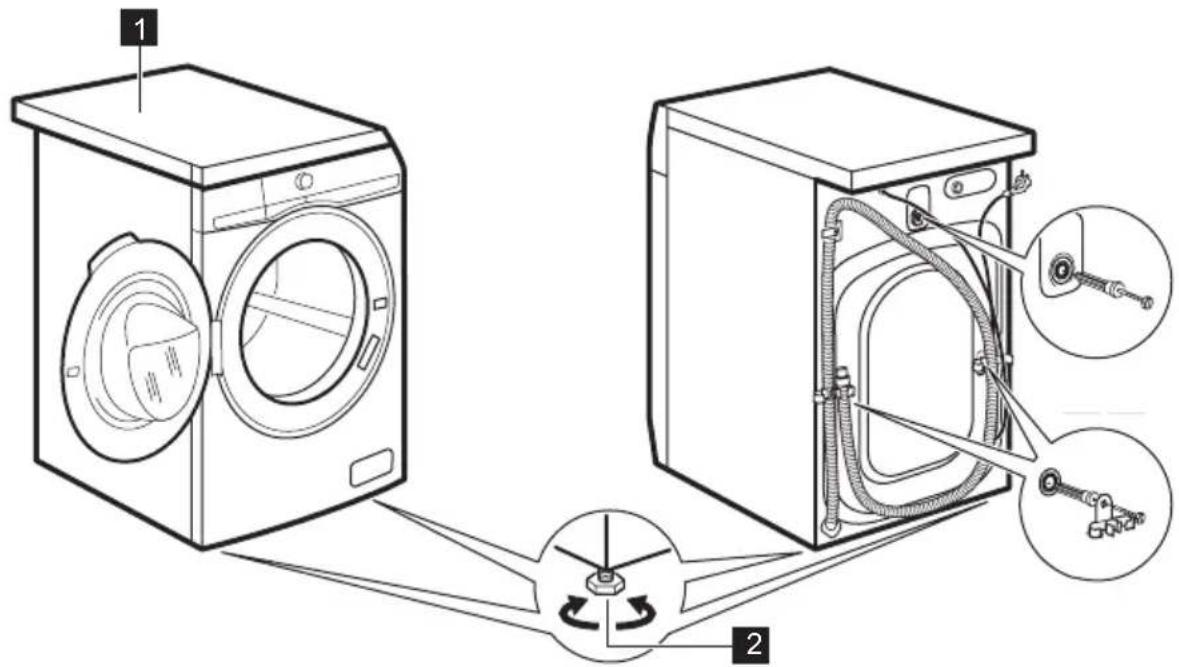

• Para instalar el kit, retire la cubierta original 1 quitando los dos tornillos de fijación superiores traseros situados a la izquierda y a la derecha en la parte posterior de la máquina.
• Utilice un destornillador con punta en cruz (o hexagonal de 8 mm).
• Guarde los 2 tornillos retirados; se reutilizarán después.
• Deslice la parte superior de la cubierta del aparato hacia atrás para desenclavarla del cierre delantero. Guarde la cubierta original del aparato para posibles reutilizaciones en el futuro, si se diera el caso.
• Abra el paquete del kit de conversión para acceder al panel plano de acero.

1.3.B

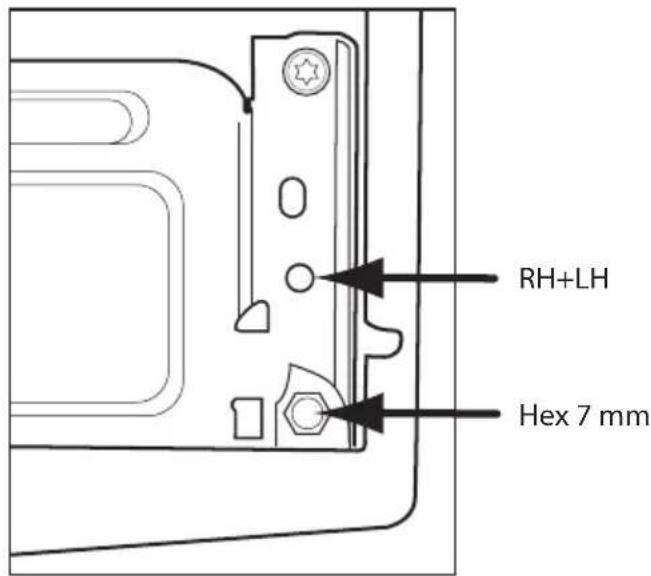

- Desatornille y retire los 2 tornillos delanteros resaltados con una flecha.

RH+LH Hex 7 mm

il.3

1.3.C

• Sección sellada entre el cuadro de mandos y la barra del panel frontal:
• Retire los tornillos de cabeza hexagonal que sujetan el cuadro de mandos por los lados delantero izquierdo y derecho con una broca de 7 mm.

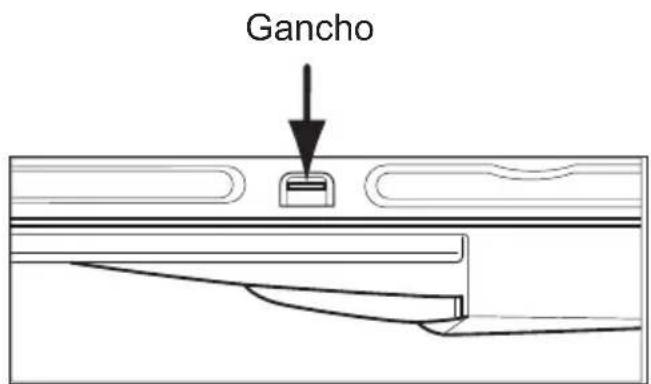

• Desenclave el gancho del cuadro de mandos (resaltado): el cuadro de mandos puede estar entreabierto.

Gancho

il.4

• Extraiga la junta de goma gris del kit, colóquela entre el gancho del cuadro de mandos y el lado derecho de la máquina sobre tres puntos de apoyo en la parte inferior, como se ilustra en las imágenes siguientes:

• Estado de cuadro de mandos entreabierto.

• Vuelva a enclavar el gancho del cuadro de mandos y vuelva a insertar los tornillos hexagonales de 7 mm en el lado izquierdo y derecho.

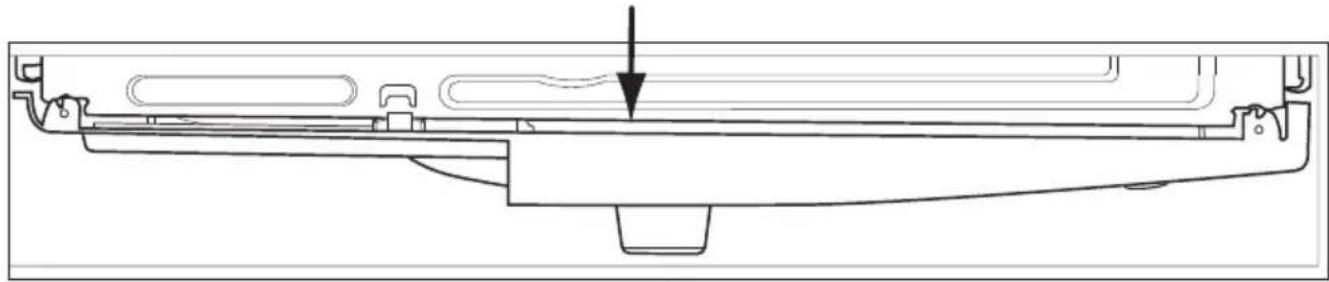

• La junta de sellado se mantendrá en su posición entre el cuadro de mandos y la barra superior, como se ilustra en la imagen inferior.

Panel frontal

• Coja la encimera metálica y móntela en la máquina deslizándola por la parte superior.
• Preste atención a la hora de insertar el remache saliente central en la ranura correspondiente en la barra del panel frontal de la máquina.
• Asegúrese de que la junta de goma del cuadro de mandos encaje debajo del perfil del panel metálico.
  Empuje la parte superior de la cubierta metálica hacia la parte delantera de la máquina, de modo que las orejas traseras que sobresalen entren en contacto con el chasis del aparato.

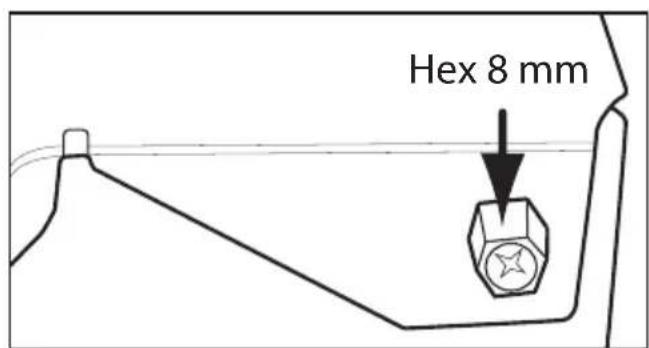

- Vuelva a utilizar los 2 tornillos originales del punto 1.3.A para fijar la cubierta metálica en la parte trasera: vea la imagen siguiente.

Hex 8 mm

il.7

1.3.E

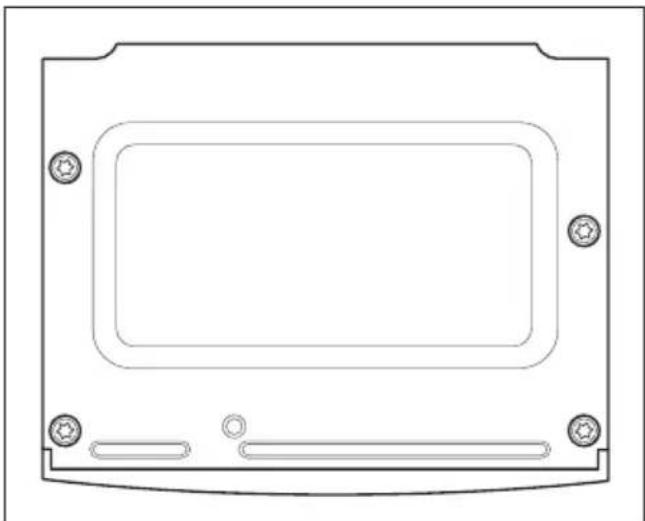

• Abra la bolsa de herrajes suministrada con el kit y complete el cierre con 4 tornillos M5x20. Tenga en cuenta que el tornillo central superior derecho debe fijarse en último lugar con destornillador eléctrico (Pos. 4 - tornillo autoportante).
• Acabe de apretar los tornillos con el destornillador a baja velocidad. se hace así para evitar apretar en exceso. Los 4 cierres superiores son del tipo Torx T20. Vea la imagen siguiente:

Ya tiene la máquina lista para integrarse en el mobiliario.

¡ADVERTENCIA!

Asegúrese de que las mangueras y el cable principal no queden pinzados ni aplastados. Por último, asegúrese de nivelar la máquina ajustando las patas delanteras 2.
