MANUALE UTENTE E4WP31 ELECTROLUX

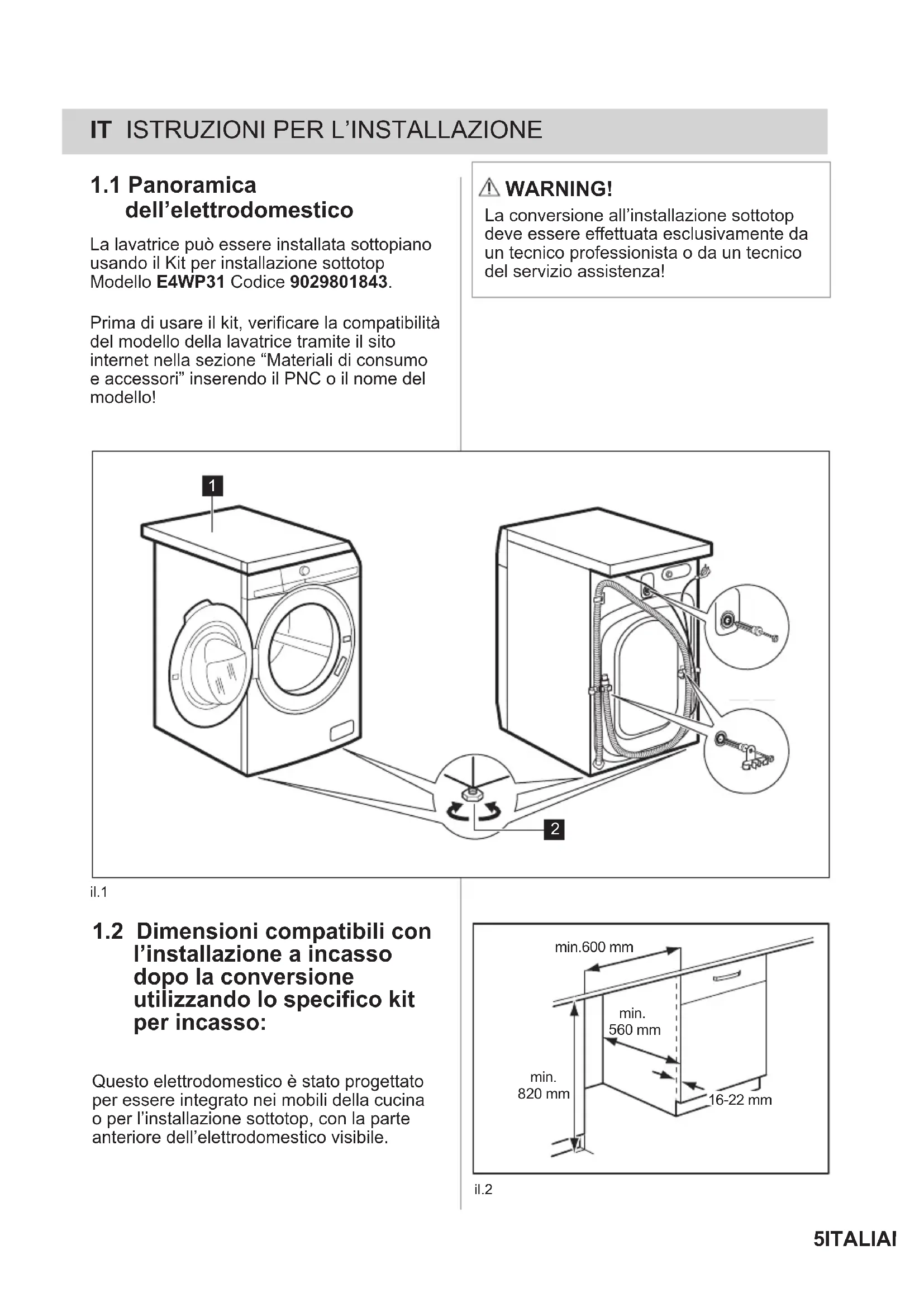

IT ISTRUZIONI PER L'INSTALLAZIONE

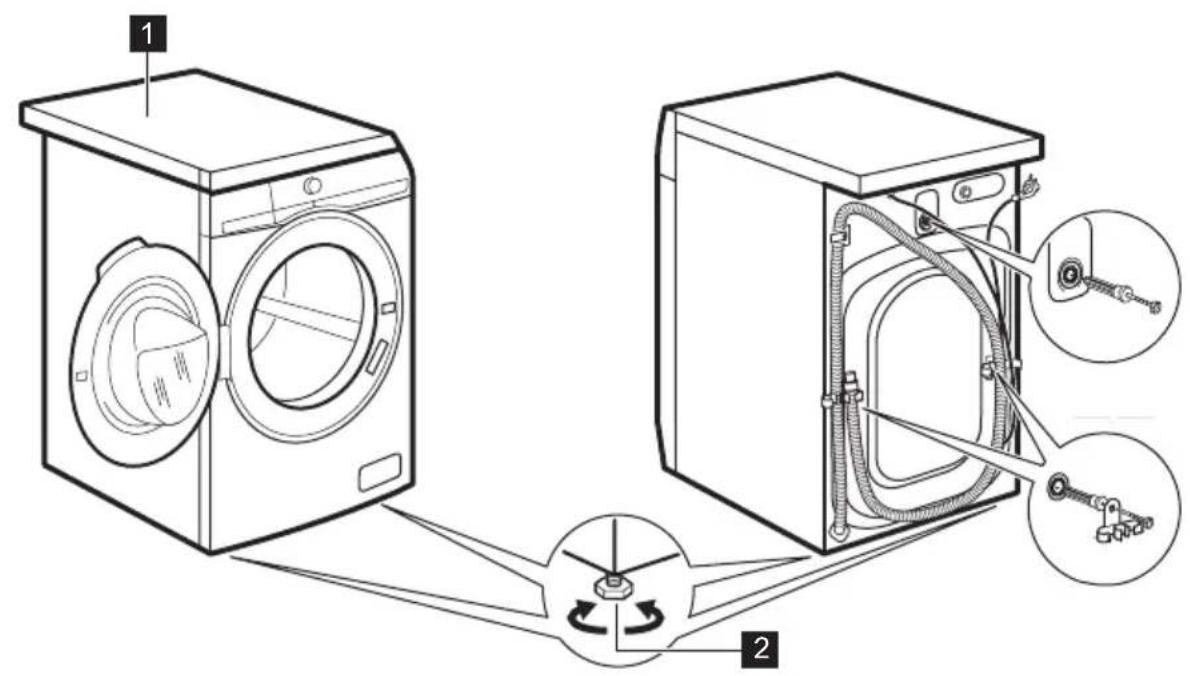

1.1 Panoramica dell'elettrodomestico
La lavatrice può essere installata sottopiano usando il Kit per installazione sottotop Modello E4WP31 Codice 9029801843.
Prima di usare il kit, verificare la compatibilità del modello della lavatrice tramite il sito internet nella sezione "Materiali di consumo e accessori" inserendo il PNC o il nome del modello!
WARNING!
La conversione all'installazione sottotop deve essere effettuata esclusivamente da un tecnico professionista o da un tecnico del servizio assistenza!
1.2 Dimensioni compatibili con l'installazione a incasso dopo la conversione utilizzando lo specifico kit per incasso:
Questo elettrodomestico è stato progettato per essere integrato nei mobili della cucina o per l'installazione sottotop, con la parte anteriore dell'elettrodomestico visibile.


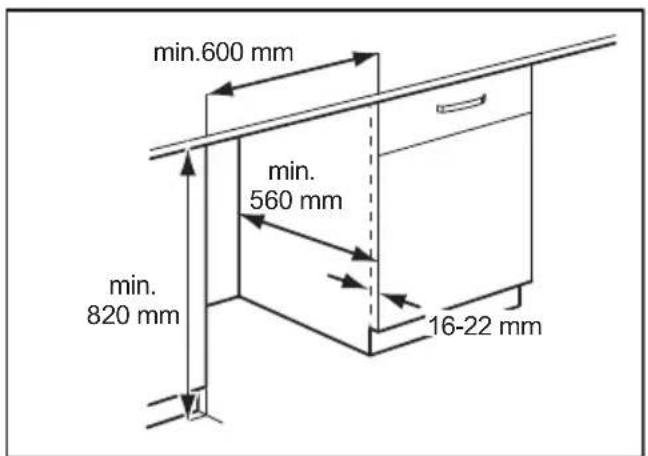

Il vano d'incasso deve avere le dimensioni illustrate in figura (il.2).
Prima di procedere con il montaggio ell'elettrodomestico, avvicinarlo al vano d'incasso e pre-posizionare il tubo di ingresso, il tubo di scarico e il cavo di alimentazione. Regolare al minimo l'altezza dei piedini in modo da predisporre l'elettrodomestico all'inserimento nel vano d'incasso del mobile.
WARNING!
Fare attenzione a non piegare o schiacciare il cavo di alimentazione e i tubi. Assicurarsi che non ci siano irregolarità nel pavimento all'interno del vano d'incasso del mobile!
1.3 Istruzioni di installazione
Utensili necessari: cacciavite elettrico con punte a croce, Torx T20 e esagonali da 7,8 mm
1.3.A
- Per installare il kit, rimuovere il piano di lavoro originale 1 svitando le due viti di fissaggio superiori posteriori situate sul lato sinistro e destro nel retro dell'elettrodomestico.
- Utilizzare un cacciavite con punta a croce (o esagonale da 8 mm).
- Mettere da parte le 2 viti rimosse perché saranno riutilizzate in seguito.
- Far scorrere il piano di lavoro verso la parte posteriore per sganciarlo dall'ancoraggio anteriore. Conservare il piano di lavoro originale per un futuro riutilizzo, se opportuno.
- Aprire la confezione del kit di conversione per accedere al pannello metallico piatto in acciaio
1.3.B

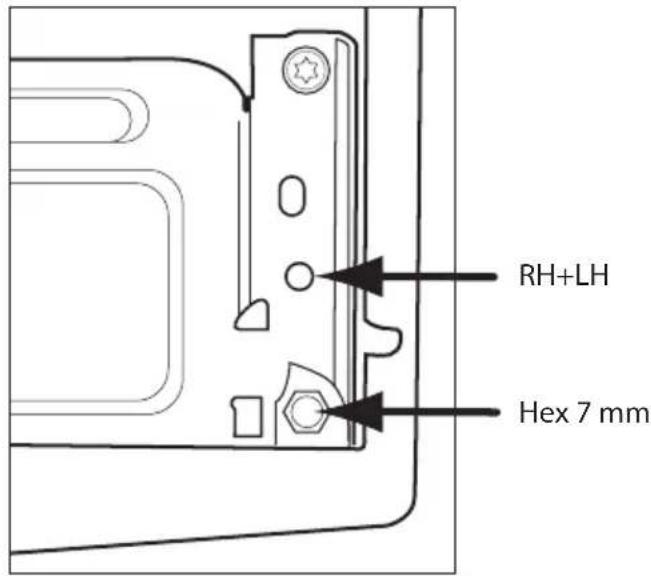

- Svitare e rimuovere le 2 viti anteriori indicate dalla freccia.
1.3.C
- Assemblaggio della guarnizione tra il pannello frontale e la traversa anteriore.
- Usando una punta da 7 mm, rimuovere le viti a testa esagonale che ffissano il pannello frontale sul lato anteriore sinistro e destro.

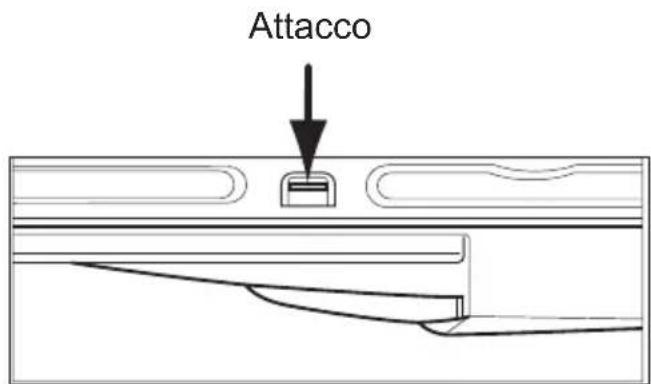

- Sganciare l'attacco del pannello frontale indicato: il pannello può restare in posizione socchiusa.
- Prendere la guarnizione di gomma grigia dal kit, posizionarla tra l'attacco del pannello frontale e il lato destro dell'elettrodomestico, con la forma di tre sul fondo, come nelle immagini seguenti:
- Riagganciare l'attacco del pannello frontale, riutilizzare le viti a testa esagonale da 7 mm sul lato sinistro e destro.

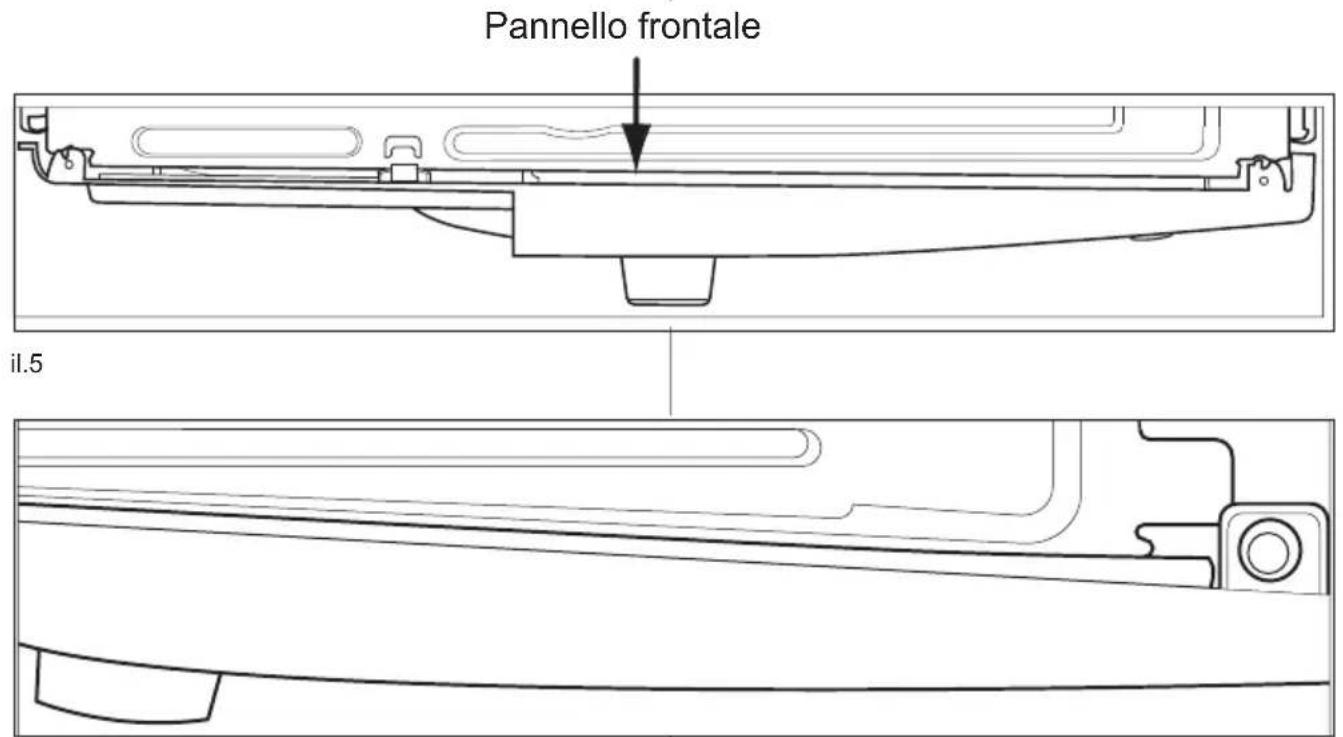

- La guarnizione verrà mantenuta in posizione tra il pannello frontale e la traversa anteriore superiore, come nella figura seguente.
1.3.D
- Prendere il piano di lavoro in metallo e montarlo sull'elettrodomestico, facendolo scorrere sulla parte superiore della lavatrice.
-
Fare attenzione a inserire il rivetto spor-gente centrale anteriore agganciandolo all'interno dell'apposita scanalatura sulla traversa anteriore della lavatrice!
• Assicurarsi che la guarnizione in gomma del pannello frontale si trovi sotto il profilo flangiato del pannello metallico! -
Spingere la parte superiore in metallo verso la parte anteriore della lavatrice, in modo tale che le alette sporgenti posteriori entrino in contatto con il retro della lavatrice.

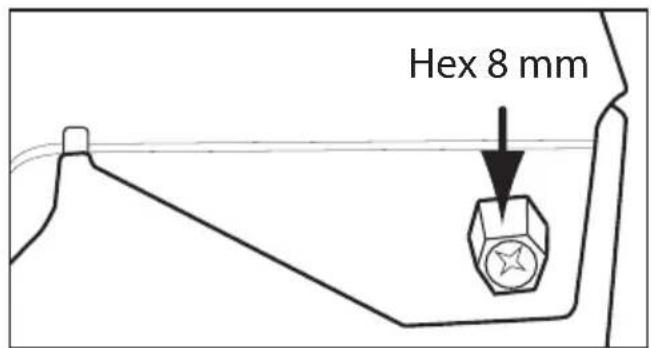

- Riutilizzare le 2 viti originali di cui al punto 1.3.A, per fissare il piano di lavoro in metallo sul retro: fare riferimento all'immagine seguente.
1.3.E

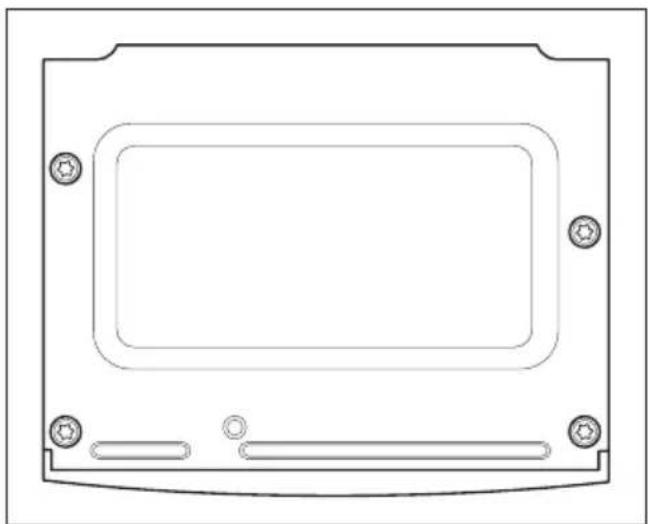

- Prendere il sacchetto di minuteria dalla confezione del kit e completare i 4 ancoraggi superiori usando 4 viti M5x20. Nota: la vite centrale in alto a destra deve essere issata per ultima mediante un cacciavite elettrico (Pos. 4 -Vite autobloccante con il ettatura metrica).
- Completare l'avvitamento con il cacciavite selezionando una bassa velocità, per evitare un serraggio eccessivo. Tutti e 4 gli ancoraggi superiori hanno punta Torx T20. Fare riferimento all'immagine seguente:
WARNING!
Prestare attenzione a non piegare o schiacciare il cavo di alimentazione e i tubi! Verificare il livellamento finale della lavatrice regolando i piedini anteriori 2 !
| Tipologia di imballaggio (esterno/interno) | Codice materiale | Indicazioni per la raccolta differenziata (*) |
| Scatola esterna in cartone | PAP 20 | CARTA |
| Scatola interna in cartone | ||
| Buste in plastica | HDPE 2 | PLASTICA |
| Nastri adesivi | PI | INDIFFERENZIATA |
