TY-CC20W - Caméra de vidéoconférence PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de vidéoconférence
Marque	Panasonic
Modèle	TY-CC20W
Alimentation	5 V CC (USB) 500 mA
Consommation électrique	0,5 W max.
Dimensions (L × H × P)	180 × 47 × 28 mm
Poids (avec câble)	100 g
Plage de température	0 °C à 40 °C
Objectif	F/2,0 4P – FOV 56,8° (HD)
Microphone	4 microphones unidirectionnels
Capteur	CMOS 1/4 pouce
Résolution vidéo	1280 × 720 pixels
Mise au point	Fixe (60 cm à ∞)
Formats de sortie	H.264, YUV
Vitesse d’images	30 ips max.
Interface	USB 2.0
Longueur du câble USB	1,5 m environ
Sécurité	Démontage interdit ; installation ferme ; éviter humidité
Entretien	Chiffon doux et sec ; pas de benzène ni diluant
Garantie	1 an (consulter conditions)

FOIRE AUX QUESTIONS - TY-CC20W PANASONIC

Comment installer la caméra sur le téléviseur ?

Fixez les aimants du support au dos du téléviseur (partie métallique). Si le dos n'est pas métallique, utilisez du ruban adhésif. Placez la caméra au centre du panneau d'affichage ou sur une surface plane face au téléviseur, à hauteur du visage.

Que faire si la caméra ne fonctionne pas ?

Vérifiez que le câble USB est correctement connecté au port USB du téléviseur. Éteignez puis rallumez le téléviseur avec son bouton d'alimentation. Assurez-vous qu’un service compatible (ex. Skype) est actif.

Pourquoi l'image est-elle floue ?

La mise au point est fixe de 60 cm à l'infini. Si le sujet est trop proche (moins de 60 cm), l'image sera floue. Éloignez la caméra ou le sujet.

Puis-je utiliser cette caméra avec un ordinateur ou un téléviseur d'une autre marque ?

Non. La caméra est conçue exclusivement pour les téléviseurs Panasonic équipés d'un port USB. Ne la connectez pas à un ordinateur ou à un téléviseur d'un autre fabricant.

Comment nettoyer la caméra ?

Utilisez un chiffon doux et sec. Retirez la poussière du chiffon avant de nettoyer pour éviter les rayures. N'utilisez jamais de benzène, diluant ou cire.

Quels téléviseurs sont compatibles ?

Les téléviseurs Panasonic HD équipés d'une prise USB et connectés à Internet haut débit. Consultez la page d'assistance Panasonic pour la liste des modèles compatibles.

La caméra fonctionne-t-elle avec Skype ?

Oui, via l'interface VIERA Connect du téléviseur. Sélectionnez Skype (ou autre service compatible) et suivez les instructions à l'écran. Note : Skype ne peut pas être utilisé pour les appels d'urgence.

Que faire si l'image est trop sombre ou granuleuse ?

Augmentez l'éclairage de la pièce. La caméra a besoin de suffisamment de lumière pour une image nette.

Comment connecter la caméra au téléviseur ?

Éteignez le téléviseur avec son bouton d'alimentation. Branchez le câble USB de la caméra directement dans le port USB du téléviseur (pas de concentrateur USB). Allumez le téléviseur.

Quelle est la consommation électrique de la caméra ?

La consommation maximale est de 0,5 W sous 5 V CC (500 mA). Elle est alimentée par le port USB du téléviseur.

MODE D'EMPLOI TY-CC20W PANASONIC

Contenu inapproprié.

Avertissement

Démontage interdit

Caméra de communication

N° de modèle

TY-CC20W

Nous vous remercions d'avoir acheté un produit Panasonic.

• Avant d'utiliser ce produit, veuillez lire attentivement les instructions et conserver ce manuel pour une utilisation ultérieure.
• Avant d'utiliser ce produit, assurez-vous de lire « Mesures de sécurité » et « Précautions concernant la manipulation » (pages 1 à 2).
• Ce produit est destiné à réaliser des appels vidéo et audio via Internet grâce à un téléviseur Panasonic haute définition équipé d'une prise USB.*
• Le téléviseur doit être connecté à Internet à l'aide d'une connexion à haut débit.
• Certains modèles de téléviseurs ne prennent pas en charge ce produit. Pour plus de détails sur les modèles de téléviseurs qui prennent en charge ce produit, consultez la page d'accueil du site Panasonic. http://panasonic.jp/support/global/cs/tv/compatibility/usb/index.html

Mesures de sécurité

Avertissement

Démontage

Ne pas démonter ni modifier cette caméra.

Ceci pourrait provoquer un incendie ou une secousse électrique.

Attention

Prévention des chutes

Vérifiez que la caméra est fermement installée.

La caméra pourrait provoquer des blessures si elle tombe de son emplacement d'installation.

Ne pas exposer à l'humidité

Laissez toujours la caméra dans un endroit frais et sec.

Sinon, ceci pourrait provoquer un incendie ou une secousse électrique.

Précautions concernant la manipulation

Ne touchez l'objectif de la caméra avec les mains.

Vous pourriez salir l'objectif, ce qui rendrait les images floues.

Ne débranchez pas le câble USB pendant l'utilisation.

Ceci pourrait provoquer un dysfonctionnement de la caméra ou du téléviseur.

Dans ce cas, débranchez et rebranchez le cordon d'alimentation du téléviseur de la prise murale, reconnectez le câble USB de la caméra, et rallumez le téléviseur.

• Ne tirez pas excessivement sur le câble USB.

Vous pourriez endommager la caméra.

Ne laissez pas tomber, ne frappez pas et ne secouez pas la caméra.

Vous pourriez endommager la caméra.

• Ne stockez pas cette caméra et ne l'utilisez pas dans des endroits où la température est élevée ou à proximité de champs magnétiques intenses.

Ceci pourrait endommager, déformer ou provoquer des dysfonctionnements sur la caméra.

N'utilisez pas cette caméra dans des endroits poussiéreux, embués ou enfumés, ou dans des endroits où elle risquerait d'être éclaboussée par de l'eau ou des liquides.

Vous pourriez endommager la caméra.

Ne pliez pas le support.

Vous pourriez endommager la caméra.

Note pour le Canada :

Pour le modèle

TY-CC20W

Cet appareil numérique de classe B est conforme à la norme ICES-003 du Canada.

Installation

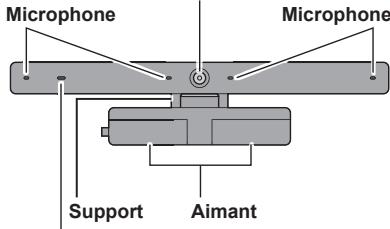

Noms et fonctions des pièces

Vue avant de la caméra

Objectif de la caméra

Voyant de fonctionnement

S'allume en rouge lorsque la caméra ou le microphone est actif.

Vue arrière de la caméra

Câble USB

Environ 1,5 m (Environ 4'11")

Lors de l'installation de la caméra sur le téléviseur

Fixez les aimants au support de la caméra sur le haut de l'arrêt du téléviseur.

Si l'arrête du téléviseur n'est pas en métal, veuillez fixer le support de la caméra avec du ruban adhésif.

(Exemple d'installation au centre du panneau d'affichage)

Sommet du panneau d'affichage

Lorsque vous placez la caméra sur la surface d'une table, etc.

Placez la caméra sur une surface plane en face du téléviseur, environ à la hauteur du visage.

REMARQUE

• Si la caméra est placée derrière les enceintes du téléviseur, un son aigu appelé « ronronnement » peut se produire à cause du volume du téléviseur. Si un ronronnement se produit, baissez le volume des enceintes du téléviseur.

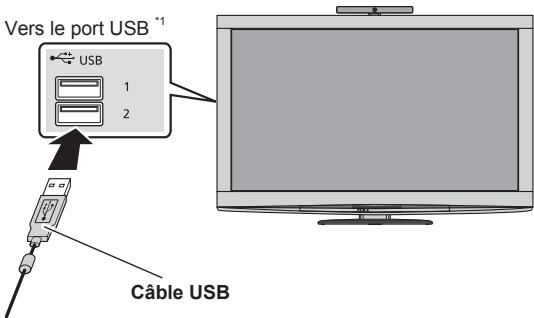

Connexion

Connectez le câble USB de la caméra au port USB du téléviseur.

1. Appuyez sur le bouton d'alimentation du téléviseur pour le mettre hors tension.
2. Introduisez le câble USB de la caméra dans le port USB du téléviseur.

*1 Pour en savoir plus sur la connexion au port USB, voir le mode d'emploi du téléviseur.

Assurez-vous que le connecteur USB est dirigé dans la même direction que le port USB.

1. Appuyez sur le bouton d'alimentation du téléviseur pour le mettre sous tension.

REMARQUE

• Utilisez toujours le bouton du téléviseur pour le mettre sous tension et hors tension.
• N'utilisez pas de concentrateurs USB pour le raccordement au téléviseur. Connectez toujours le connecteur de la caméra USB directement sur le téléviseur.
• Vous ne pouvez pas connecter cette caméra à un ordinateur ni l'utiliser sur un téléviseur d'un autre fabricant. Connectez toujours cette caméra à un téléviseur Panasonic équipé d'une prise USB.

Utilisation de la caméra

• Le téléviseur doit être connecté à Internet à l'aide d'une connexion à haut débit.
• Procédez aux opérations suivantes à l'aide de la télécommande du téléviseur. Pour plus de détails sur les opérations à l'aide de la télécommande du téléviseur, consultez le mode d'emploi du téléviseur.
• Affiche l'écran « VIERA Connect » sur le téléviseur.
• Sélectionnez le contenu que vous pouvez utiliser avec la caméra

(par ex. « Skype™ », etc.) et appuyez sur « OK »

• Pour les procédures suivantes, suivez les instructions à l'écran pour enregistrer un compte, envoyer et recevoir des appels vidéo et audio et ajuster la caméra, etc.

Pas d'appoint d'urgence sur Skype.

Skype ne remplace pas votre téléphone ordinaire et ne peut pas être utilisé pour appeler les services d'urgence.

REMARQUE

• Les contenus, les procédures ou les écrans utilisés dans ce guide sont susceptibles d'être modifiés sans préavis.

Maintenance

Nettoyez la caméra à l'aide d'un chiffon doux et sec.

Essuyer la caméra à l'aide d'un chiffon poussiéreux pourrait la rayer. Par conséquent, enlevez toujours la poussière, la saleté, etc. en secouant le chiffon avant de procéder au nettoyage.

N'utilisez pas de benzène, de diluants ou de cire, etc. sur la caméra, car cela pourrait provoquer l'écaillage de la peinture.

Spécifications

FRANÇAIS

Alimentation	5 V CC (alimentation USB) 500 mA
Consommation électrique	Max. 0,5 W
Dimensions	Largeur 180 mm (7,09") Hauteur 47 mm (1,86") Profondeur 28 mm (1,11")
Poids	Env. 100 g (Env. 0,22 lbs.) (dont le câble USB)
Plage de température utilisable	0 °C - 40 °C (32 °F - 104 °F)
Objectif	Objectif F/2,0 4P ; FOV (D) 56,8 ° (en mode HD)
Microphone	4 microphones unidirectionnels
Capteur	Capteur CMOS 1/4 pouce
Résolution	1280 × 720
Mise au point	Mise au point fixée (Environ 60 cm - ∞)
Image de sortie	Max. 1280 × 720 (HD)
Format de sortie	H.264, YUV
Vitesse de défilament maximale	30 ips
Interface	USB 2.0

Dépannage/Q&R

Veuillez d'abord vérifier ce qui suit. Si votre problème n'est toujours pas résolu, veuillez contacter le lieu d'achat.

La caméra ne fonctionne pas.

• Le câble USB de la caméra est-il correctement connecté au port USB de la télévision ? (voir page 4) Appuyez sur le bouton du téléviseur pour mettre le téléviseur hors tension, reconnectez le câble USB de la caméra.
• Avez-vous démarré un service (comme Skype) qui utilise la caméra de communication ? (page 5) Lorsqu'un service qui prend en charge le service de communication est démarré et utilisé correctement, la caméra fonctionne automatiquement.
• Votre modèle de téléviseur prend-il en charge la caméra ? (voir page 1)

Les images capturées avec la caméra sont sombres ou granuleuses.

Il n'y a probablement pas assez de lumière. Lors de l'utilisation de la caméra, éclairez la pièce.

Les images capturées avec la caméra sont floues.

La caméra est probablement trop près. Utilisez-la à au moins une distance de 60 cm. Si la distance est inférieure, l'image peut être floue.

L'image reçue de l'autre personne semble s'être arrêtée.

• En fonction de l'environnement de la connexion Internet, il peut s'avérer impossible d'obtenir une vitesse de communication appropriée à l'utilisation de la caméra.

Veuillez améliorer l'environnement de connexion, ou essayez de changer l'heure à laquelle vous utilisez la caméra.

Garantie Limitée (seulement pour le Canada)

Panasonic Canada Inc. garantit que ce produit est exempt de défauts de matériaux et de main-d'œuvre dans un contexte d'utilisation normale pendant la période indiquée ci-après à compter de la date d'achat original et, dans l'éventualité d'une défectuosité, accepte, à sa discrétion, de (a) réparer le produit avec des pièces neuves ou remises à neuf, (b) remplacer le produit par un produit neuf ou remis à neuf d'une valeur équivalente ou (c) rembourser le prix d'achat. La décision de réparer, remplacer ou rembourser appartient à Panasonic Canada Inc.

Accessoires, y compris piles rechargeables : Un (1) an

La présente garantie n'est fournie qu'à l'acheteur original d'un des produits de marque Panasonic et indiqués plus haut, ou à la personne l'ayant reçu en cadeau, vendu par un détaillant Panasonic agréé au Canada et utilisé au Canada. Le produit ne doit pas avoir été « vendu tel quel » et doit avoir été livré à l'état neuf dans son emballage d'origine.

POUR ÊTRE ADMISSIBLE AUX SERVICES AUX TITRE DE LA PRÉSENTE GARANTIE, LA PRÉSENTATION D'UN REÇU D'ACHAT OU DE TOUTE AUTRE PIÈCE JUSTIFICATIVE DE LA DATE D'ACHAT ORIGINAL, INDIQUANT LE MONTANT PAYÉ ET LE LIEU DE L'ACHAT, EST REQUISE.

RESTRICTIONS ET EXCLUSIONS

La présente garantie COUVRE SEULEMENT les défaillances attribuables à un défaut des matériaux ou à un vice de fabrication et ne COUVRE PAS l'usure normale ni les dommages esthétiques. La présente garantie NE COUVRE PAS NON PLUS les dommages subis pendant le transport, les défaillances causées par des produits non fournis par Panasonic Canada Inc., ni celles résultant d'un accident, d'un usage abusif ou impropre, de négligence, d'une manutention inadéquate, d'une mauvaise application, d'une altération, d'une installation ou de réglages impropres, d'un mauvais réglage des contrôles de l'utilisateur, d'un mauvais entretien, d'une surtension temporaire, de la foudre, d'une modification, de la pénétration de sable, de liquides ou d'humidité, d'une utilisation commerciale (dans un hôtel, un bureau, un restaurant ou tout autre usage d'affaires ou en location), d'une réparation effectuée par une entité autre qu'un centre de service Panasonic agréé ou encore d'une catastrophe naturelle.

Les piles sèches sont également exclues de la présente garantie.

CETTE GARANTIE LIMITÉE ET EXPRESSE REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGE PARTICULIER. PANASONIC CANADA INC. N'AURA EN AUCUNE CIRCONSTANCE D'OBLIGATION POUR TOUT DOMMAGE DIRECT, INDIRECT OU CONSÉCUTIF RÉSULTANT DE L'UTILISATION DE CE PRODUIT OU DÉCOULANT DE TOUTE VIOLATION D'UNE GARANTIE EXPRESSE OU IMPLICITE. (À TITRE D'EXEMPLES, CETTE GARANTIE EXCLUT LES DOMMAGES RELATIFS À UNE PERTE DE TEMPS, LE TRANSPORT VERS ET DEPUIS UN CENTRE DE SERVICE AGRÉÉ, LA PERTE OU LA DÉTÉRIORATION DE SUPPORTS OU D'IMAGES, DE DONNÉES OU DE TOUT AUTRE CONTENU EN MÉMOIRE OU ENREGISTRÉ. CETTE LISTE N'EST PAS EXHAUSTIVE ET N'EST FOURNIE QU'À DES FINS EXPLICATIVES.)

Certaines juridictions ne reconnaissent pas les exclusions ou limitations de dommages indirects ou consécutifs, ou les exclusions de garanties implicites. Dans de tels cas, les limitations stipulées ci-dessus peuvent ne pas être applicables. La présente garantie vous confère des droits précis; vous pourriez aussi avoir d'autres droits pouvant varier selon la province ou le territoire de résidence.

DEMANDE DE RENSEIGNEMENTS

Pour tout renseignement sur les produits et de l'assistance technique, veuillez communiquer avec :

Centre de service à la clientèle : Téléphone : 1-800-561-5505 Télécopieur : [phone] Lien courriel : « Support à la clientèle → contactez-nous → courriel » à www.panasonic.ca

Pour le remplacement d'un produit défectueux couvert par la garantie, veuillez communiquer avec le revendeur d'origine ou notre centre de service à la clientèle.

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible

de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l'environnement et la santé humaine qui pourraient survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'Union européenne

Pour en savoir plus sur l'élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union européenne

Ce symbole n'est reconnu que dans l'Union européenne.

Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la méthode d'élimination à suivre.

Informations relatives à la préparation de l'environnement pour les utilisateurs en Chine

Ce symbole n'est valide qu'en Chine.

Conforme à la directive 2004/108/EC, article 9(2)

Nombre et fonction des composants

Distance de 1,5 m (4'11")

■ Lors de l'installation de la caméra sur le téléviseur

Placez l'aimant sur le pied de la caméra en haut à l'arrière du téléviseur. Si l'arrière du téléviseur n'est pas en métal, fixez le pied de la caméra avec du ruban adhésif.

(Exemple d'installation au centre du panneau d'affichage) Haut du panneau d'affichage

■ Lors de l'installation de la caméra sur une table, etc.

Placez la caméra sur une surface plane devant le téléviseur, avec le côté horizontal vers le haut.

ATTENTION

Informations sur l'emballage pour les utilisateurs en Chine

Biểu trong này chỉ hợp lệ ở Trung Quốc.

GARANTIE PANEUROPÉENNE

Lunettes 3D

Attention : Veuillez conserver soigneusement votre preuve d'achat (facture ou ticket de caisse).

Votre produit bénéficie de la Garantie Européenne Panasonic. Un exemple des conditions de garantie peut être obtenu :

- Auprès de votre revendeur - Sur le site www.panasonic.fr, à la rubrique "Services" - En appelant le Service Consommateur Panasonic au 01 46 20 91 09

NL PAYS-BAS

Les appareils PANASONIC sont couverts par une garantie contre les défauts de matières premières, de pièces détachées ou de vice de construction pendant 12 mois :

• pour les pièces détachées et la main-d'œuvre.
• 2 ans sur les TV couleurs / Écrans Plasma / LCD.
• 2 ans sur les compresseurs (conditionnement d'air).
• 2 ans sur les magnétrons (four à micro-ondes).

Si une intervention sous garantie était nécessaire, veuillez vous adresser à VOTRE REVENDEUR ou à un centre technique agréé (disponible au numéro de téléphone ci-dessous) qui prendra soin de votre cas. La garantie n'est valable que si l'appareil est accompagné de la carte de garantie ainsi que d'une preuve d'achat (facture ou récépissé de caisse daté), et que la carte est remplie complètement et sans ratures ni surcharges. La garantie s'appliquera aux appareils qui sont utilisés à des fins privées et normales conformément au mode d'emploi et à l'étiquette indiquant les dangers à éviter.

Sont exclus de la garantie les défauts qui ont pour cause :

• Tout usage professionnel ou semi-professionnel ;
• Un incident, une mauvaise utilisation, une utilisation abusive, ou un mauvais entretien de l'appareil ;
• Un usage autre que l'usage domestique normal ;
• Une modification ou un déréglage de l'appareil par son utilisateur ;
• Une sur/sous tension, même passagère, du réseau électrique ;
• Un transport non conforme ;
• Une usure normale ;
• Un incendie, un tremblement de terre, une inondation, la foudre ou tout autre cataclysme ;
• L'installation, l'adaptation, la modification incorrecte ou non conforme aux normes techniques et/ou de sécurité en vigueur dans le pays d'utilisation ;
• Les entretiens ainsi que les têtes d'enregistrement des enregistreurs, les cartouches, les batteries, les lampes et autres pièces à durée d'utilisation limitée. Pendant la période de garantie, les obligations de l'importateur de l'appareil se limitent à :
• Le remplacement gratuit de la pièce ou partie dont la défectuosité tombe sous les obligations de la garantie.
• La main-d'œuvre pour réparer des défectuosités. Sont à la charge du client :
• Les frais de transport tant à l'aller qu'au retour.
• Les frais de déplacement éventuels d'un technicien.
• Les frais d'emballage pour les produits qui reviennent sans emballage et qui devront être réexpédiés.
• Les appareils envoyés pour réparation voyagent tant à l'aller qu'au retour aux risques et périls de leur propriétaire. Aucune indemnité ne sera attribuée pour privation de jouissance.
• Cette garantie ne limite aucunement la garantie légale en vigueur. Cette garantie est valable uniquement dans les territoires de l'Union européenne, l'Espace économique européen, la Turquie, la Macédoine, la Serbie, la Croatie, la Bosnie-Herzégovine et la Suisse pour les produits achetés et utilisés uniquement dans ces pays. Si le pays d'utilisation est différent du pays d'achat, le service sera fourni conformément aux termes et conditions applicables dans le pays d'utilisation, sauf si la période de garantie dans le pays d'achat est plus longue que dans le pays d'utilisation, auquel cas la période de garantie doit être effectuée dans le pays d'achat.

Votre produit est soumis à la PAN EUROPEAN GUARANTEE. Vous trouverez les informations des

conditions de garantie auprès de votre revendeur ou sur www.

panasonic.ch.
